PEERLESS SmartMount SA740P Guide

Max Load Capacity: 80 lb (36.3 kg)
3215 W. North Ave. • Melrose Park, IL 60160 • [phone] or [phone] • Fax: [phone] • www.peerlessmounts.com
ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
Installation and Assembly:
Articulating LCD Wall Arm
Models: SA740P, SA740P-S, RTFPA-220, RTFPA-220S
Features:
•Fits 22" - 37" LCD screens
• Threetensionablepivotpointsforextensiveadjustmentofviewingangle
• VESA®100/200/200 x 200 compatible
• Frees up space by folding flat against the wall
• Keeps electronic wires routed internal to reduce clutter
R

2 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
Note: Read entire instruction sheet before you start installation and assembly.
Forcustomercare call [phone] or [phone].
Table of Contents
Parts List.............................................................................................................................................................................. 3
Installation to Wood Stud Wall ............................................................................................................................................. 4
Installation to Solid Concrete and Cinder Block .................................................................................................................... 5
Tools Needed for Assembly
• studfinder ("edge to edge" studfinder is recommended)
• phillipsscrewdriver
• drill with 1/4" and 5/32" drill bits
Accessories
• Metal Stud Wall Plate (WSPmodels) (Not evaluated by UL)
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, call
Peerless customer service at 1-800-729-0307.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never mount this product to a metal stud wall construction unless the stud can be verified to be constructed of 25
gauge steel minimum, the drywall is 1/2" thick minimum and you obtain and use the Peerless accessory kit for metal
studs.
• NeverexceedtheMaximumLoadCapacity.
• If mounting to wood wall stud wall construction, make sure that mounting screws are anchored into the center of the
studs. Use of an "edge to edge" stud finder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power. See suggested torque values where applicable within these instructions.
WARNING

3 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
RTFPA-220 RTFPA-220S
SA740P SA740P-S
Description Qty. Part # Part #
Awall mount 1 095-0344 095-0345
BAlligator® anchor 2 590-0097 590-0097
C.198" ID x .313" OD x .437" H retaining spacer 4 590-5005 590-5003
D3/16" allen wrench 1 560-9713 560-9713
EM4 x .7 x 12 mm phillips screw 4 504-9013 504-2013
FM4 x .7 x 20 mm phillips screw 4 504-9020 504-2014
GM6 x 1 x 12 mm phillips screw 4 520-1128 520-2039
H#14 x 2-1/2" flat head wood screw 2 520-1202 520-2165
I1/4-20 x .5" flat head phillips screw 2 520-1209 520-2178
JM6 x 1 x 20 mm phillips screw 4 520-9402 520-2040
KM6 x 1 x 30 mm phillips screw 4 510-9109 520-2042
Parts List
D
B
E
H
CFG
I
A
JK

4 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
Installation to Wood Stud Wall
Remove cord covers from wall arm assembly (A) as shown in figure 1.1. Using a stud finder, locate and mark the
edges of the wood stud used in mounting this product. Use of an edge to edge stud finder is highly recommended.
Use a level to draw a vertical line down the center of the stud. Use wall plate as template to mark center of holes
along the vertical line. Drill two 5/32" (4 mm) dia. holes 2.5" (65 mm) deep.Attach wall mount (A) to wall using two
#14 x 2.5" flat head wood screws (H) as shown in figure 1.2.
Skip to step 2 on page 6.
1
• Makesurethatthewallwillsafelysupportthecombinedloadoftheequipmentandallattachedhardwareandcomponents.
WARNING
• Tightenscrews so that wall plateis firmly attached, but donot overtighten. Overtightening can damagethe screws,
greatlyreducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Make sure that mounting screws are anchored into the center of the studs. The use of an "edge to edge" stud finder is
highlyrecommended.
WARNING
WOOD
STUD
WALL
A
H
A
CORDCOVER
fig. 1.1
fig. 1.2

5 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05

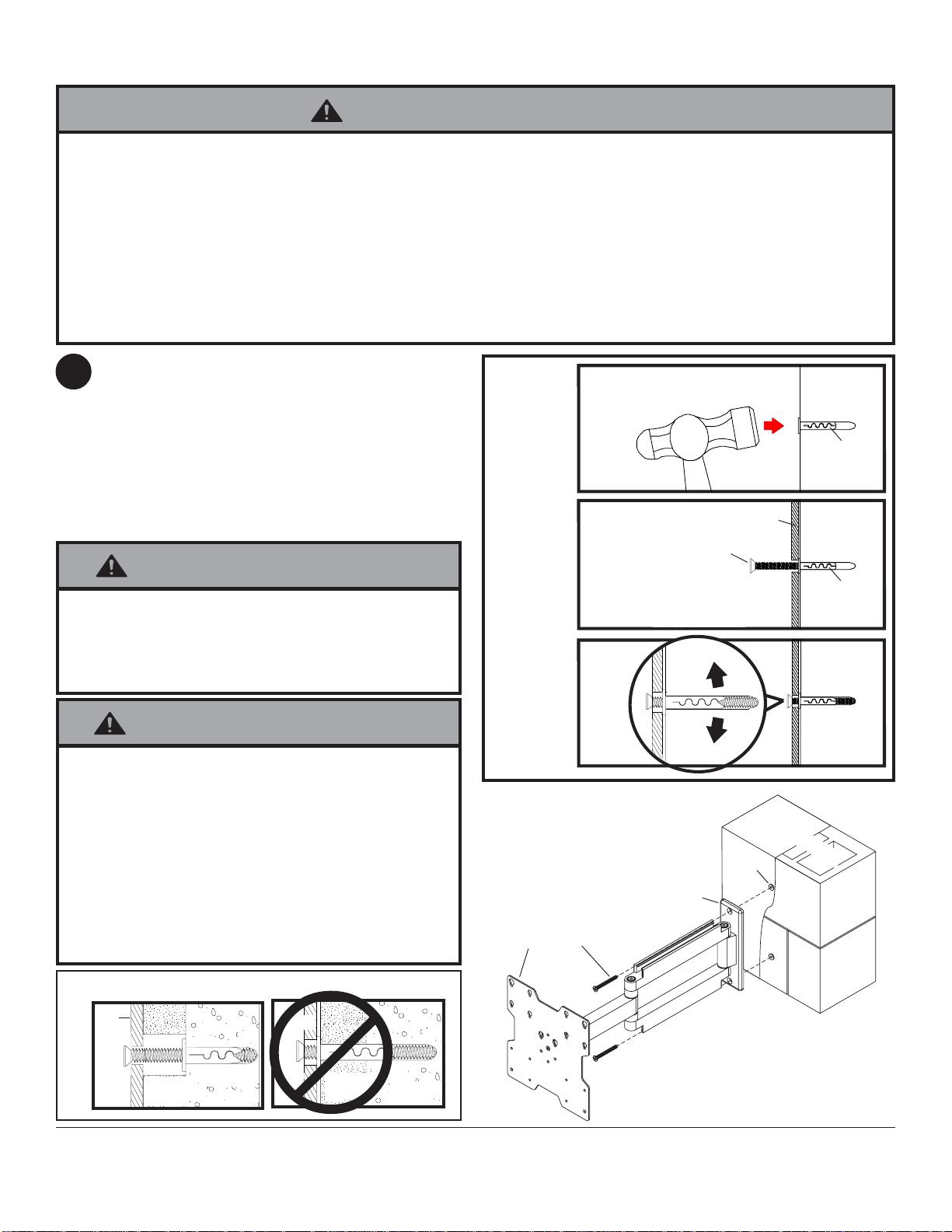

Installation to Solid Concrete and Cinder Block
1
• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete
thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid
part of the block, generally 1" minimum from the side of the block. Cinder block must meetASTM C-90 specifications.
It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a hammer drill to avoid
breakingoutthe back of the hole when enteringavoidor cavity.
• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.
• Makesure that the supporting surfacewill safely support the combinedload of the equipment andall attached hard-
wareand components.
WARNING
Removecord covers from wall arm assembly (A)as
shown in figure 1.1. Level and use wall plate as
template to mark center of holes. Drill two 1/4" (6
mm) dia. hole to a minimum depth of 2" (51 mm).
Insert anchors (B) in holes flush with wall as shown
in fig 1.3. Place wall mount (A) over anchor and
secure with wood screw (H) as shown in figures 1.4
and 1.6. Make sure wall mount is level, and tighten
all fasteners. See figure 1.5.
Skip to step 2 on next page.
• Concreteanchors are notintended for attachment to
concretewallcoveredwith a layer of plaster,drywall,
orotherfinishingmaterialasshownbelow.If mounting
toconcretewallcovered with plaster/drywall is
unavoidable,plaster/drywall(up to 5/8" thick) must be
counterboredasshownbelow.Be sure concrete
anchorsdonotpullaway from concrete when tighten-
ing screws. If plaster/drywall is thicker than
5/8", custom fasteners must be supplied by installer.
WARNING
B
concrete
wall
B
Drill holes
and insert
anchors.
Place wall
plate over
anchor and
secure with
screw.
Tighten all
fasteners.
H
WALLPLATE
fig. 1.3
fig. 1.4
fig. 1.5
CUTAWAYVIEW
CORRECT
concrete
plaster/
drywall
INCORRECT
concrete
plaster/
drywall
A
• Tighten screws so that wall plate is firmly attached,
butdo not overtighten. Overtightening candamagethe
screws,greatlyreducingtheir holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
WARNING
AH
B
A
fig. 1.6
WALLPLATE

6 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
To prevent scratching the screen, set a cloth on a flat, level surface that will support the weight of the screen. Place
screen face side down. Find the VESA®hole pattern (VESA 200 can be horizontal or vertical) as shown in figures 2.1
through 2.3, and attach adapter plate to screen accordingly. Verify that all holes are properly aligned, and then
tighten screws using security allen wrench (D). For additional screen compatibility please refer to the LCD interface
list on our website www.peerlessmounts.com or call customer care for a screen specific adapter plate (LC mod-
els).
2
• If screws don't get three complete turns in the screen inserts or if screws bottom out and adapter plate is still not
tightly secured, damage may occur to screen or product may fail. Contact customer care for correct hardware to use.
WARNING
fig. 2.1 fig. 2.2 fig. 2.3
VESA 100 VESA 200 VESA 200 x 200
Note: To add security, orderACC 919 for security screws. Refer toACC 919 instruction sheet for installing security screws.

7 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
SCREW
fig. 2.5
ADAPTERPLATE
FORVESA100MOUNTINGPATTERN:
Thread two M4 x 12 mm screws (E), leaving .25" exposed thread, into top holes on back of screen. Hook screen onto
adapter plate, and attach using bottom two M4 x 12 mm screws as shown in figures 2.4 and 2.5. Tighten all four screws.
*Note: If screw (E) gets less than three threads of engagement, attach adapter plate to back of screen using four M4 x 20
mm screws (F) as indicated in figure 2.5.
FORVESA200MOUNTINGPATTERN:
Thread two M4 x 12 mm screws (E), leaving .25" exposed thread, into top holes on back of screen. Hook screen onto
adapter plate, and attach using two bottom M4 x 12 mm screws as shown in figures 2.4 and 2.5. Tighten all four screws.
*Note: If screw (E) gets less than three threads of engagement, attach adapter plate to back of screen using four M4 x 20
mm screws (F) as indicated in figure 2.5.
FORVESA200x200MOUNTINGPATTERN:
Thread two M6 x 12 mm screws (G), leaving .25" exposed thread, into top holes on back of screen. Hook screen onto
adapter plate, and attach using two bottom M6 x 12 mm screws as shown in figures 2.4 and 2.5. Tighten all four screws.
FOR SHARP™37"LCD SCREEN MODELS LC-37HV6UAND LC-37HV4U:
Thread two M6 x 20 mm screws (J), leaving .25" exposed thread, into top holes on back of screen. Hook screen onto
adapter plate, and attach using two bottom M6 x 20 mm screws as shown in figures 2.4 and 2.5. Tighten all four screws.
FOR SHARP™45" LCD SCREEN MODEL LC-45GX6U:
Thread two M6 x 30 mm screws (K), leaving .25" exposed thread, into top holes on back of screen. Hook screen onto
adapter plate, and attach using two bottom M6 x 30 mm screws as shown in figures 2.4 and 2.5. Tighten all four screws.
C
*For screens with a hole
pattern in a pocket,
spacers (C) go between
adapter plate and screen.
SCREW
ADAPTER
PLATE
fig. 2.4

8 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
3Adjust tension knob on side of mount shown in figure
3 to desired tension to balance your screen size and
weight.
Push or pull from top or bottom of screen to adjust
tilt as shown. The tilt can be adjusted to a maximum
of15°forwardor5°backward.
• Becarefulnottopinchfingerswhenopeningand
closing mount from the wall.
CAUTION
• Do not tighten screws with excessive force.
Overtighteningcan cause damage to mount. Tighten
screws to 40 in. • lb (4.5 N.M.) maximum torque.
CAUTION TENSIONKNOB
Note: Makesurecords have enough slack to allow full movementofthearm.
Route cords inside arm slots of wall mount (A) as shown in figure 4.1. Optional: Run power cord through one side of
mountandsignalcable(s)through other side in order to avoid interference with the signal.
Lock cords into place by sliding cord covers (I) onto mount as shown in figure 4.2. Screen may have to be moved for
better access for sliding on the cord covers.
fig. 4.1
A
4
fig. 4.2
I
fig. 3

9 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
If more or less tension is desired in the arm pivot points, do the following:
• To increase tension, turn tension screw(s) clockwise with 3/16" allen wrench (D).
• To reduce tension, turn tension screw(s) counter-clockwise with allen wrench. Do not turn more than half a turn.
5
©2005PeerlessIndustries,Inc. Allrightsreserved.
PeerlessisaregisteredtrademarkofPeerlessIndustries,Inc.
Allotherbrandandproductnamesaretrademarksorregisteredtrademarksoftheirrespectiveowners.
TENSIONSCREWS
• Do not remove screw or loosen screw until it is no longer engaged with the mount. Doing so may cause the
screen to fall.
WARNING

Capacité de charge maximale :
36,3 kg (80 lb)
3215 W. North Ave. • Melrose Park, IL 60160 • [phone] or [phone] • Fax: [phone] • www.peerlessmounts.com
ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
Installation et assemblage :
Bras mural articulé pour écran à cristaux liquides
Modèles : SA740P, SA740P-S, RTFPA-220, RTFPA-220S
Caractéristiques :
•Convient aux écrans à cristaux liquides de 55 à 92,5 cm (22 à 37 po)
• Troispointsdepivotementpouvantêtre tensionnés pour permettre un réglage
étendudel’angle visuel
• Compatibleavecla configuration VESA®100/200/200 x 200
• Donne plus d’espace en se repliant à plat contre le mur
• Maintient les fils des fonctions électroniques à l’intérieur afin de réduire
l’encombrement
R

11 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
Remarque : Lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage.
Pourle service à la clientèle,appelez le 011+1+[phone].
Table des matières
Liste des pièces ................................................................................................................................................................. 11
Installation sur un mur à montants en bois ......................................................................................................................... 12
Installation sur du béton plein ou un bloc de béton de mâchefer ......................................................................................... 13
Outils nécessaires pour l’assemblage
• localisateur de montants (le localisateur de montants « bord à bord » est recommandé)
• tourneviscruciforme
• perceuse à mèches de 6,35 mm (1/4 po) et 3,96 mm (5/32 po)
Accessoires
• montants métalliques plaque murale (WSP Modèles )
•Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en
garde contenues dans cette fiche d’instructions. Pour toute question concernant les instructions ou les mises en
garde,appelez le service à laclientèlede Peerless au 011+1+[phone].
•Ceproduit ne doit êtreinstallé que par unepersonne ayant de bonnes aptitudesen mécanique, expérimentée en
travauxde construction de base,et démontrant une parfaitecompréhension de ces instructions.
•Assurez-vousque la surface de supportpourra soutenir sans difficulté lacharge combinée de l’équipement, de toute
sa visserie et de tous ses composants.
•Ne montez jamais ce produit sur un mur à montants métalliques sans vous assurer que le montant est en acier de
calibre 25 au minimum, que la cloison sèche a au moins 12,5 mm (1/2 po) d’épaisseur et sans utiliser le kit
d’accessoires Peerless pour montants métalliques.
•Ne dépassez jamais la capacité de charge maximum.
•Si vous effectuez le montage sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au
centre des montants. L’usage d’un localisateur « bord à bord » est fortement conseillé.
•Pourlever et positionner l’équipement entoutesécurité, faites-vous toujours aider parune autre personne ou utilisez
unmatérieldelevagemécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les éléments et en réduire
considérablementle pouvoir de maintien. Référez-vous auxcouplesde serrage suggérés dans ces instructions,dans
les cas applicables.
AVERTISSEMENT !

12 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
RTFPA-220 RTFPA-220S
SA740P SA740P-S
Description QTÉ. Nº de PIÈCE Nº de PIÈCE
Amonture murale 1 095-0344 095-0345
Bancrage Alligator® 2 590-0097 590-0097
Centretoise de retenue 0,198 po DI x 0,313 po DE x 0,437 po H 4 590-5005 590-5003
DClé hexagonale 3/16 po 1 560-9713 560-9713
EVis cruciforme M4 x 0,7 x 12 mm 4 504-9013 504-2013
FVis cruciforme M4 x 0,7 x 20 mm 4 504-9020 504-2014
GVis cruciforme M6 x 1 x 12 mm 4 520-1128 520-2039
HVis à bois à tête plate nº14 x 2 1/2 po 2 520-1202 520-2165
Ivis cruciforme à tête plate 1/4-20 x 0,5 po 2 520-1209 520-2178
JVis cruciforme M6 x 1 x 20 mm 4 520-9402 520-2040
KVis cruciforme M6 x 1 x 30 mm 4 510-9109 520-2042
Liste des pièces
D
B
E
H
CF
A
G
I
JK

13 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
Installation sur un mur à montants en bois
1
A
H
Enlevez les gaines coulissantes du bras mural (A), comme illustré à la figure 1.1. À l’aide d’un localisateur de
montants, repérez et marquez les bords des montants en bois utilisés pour monter ce produit. L’usage d’un
localisateur bord à bord est fortement conseillé. Utilisez un niveau pour tracer une ligne verticale le long du centre
du montant. Utilisez la plaque murale comme gabarit pour marquer le centre des trous situés le long de la ligne
verticale. Percez deux trous de 4 mm (5/32 po) de diamètre et de 65 mm (2,5 po) de profondeur. Fixez le bras
mural (A) sur le mur à l’aide de deux vis à bois à tête plate nº14 x 2,5 po (H), comme illustré.
Passez à l’étape 2, page 14.
• Assurez-vous que le mur pourra soutenir sans difficulté la charge combinée de l’équipement, de toute sa visserie et de
tous ses composants.
• Serrez les vis de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut
endommagerlesvis et en réduire considérablement le pouvoir demaintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur « bord à bord »
estfortement conseillé.
MURÀ
MONTANTS
ENBOIS
AVERTISSEMENT !
AVERTISSEMENT !
Afig. 1.1
fig. 1.2
GAINESCOULISSANTES

14 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
• Lesancrages de béton ne sont pas prévuspour être
fixéssur un mur enbéton recouvert d’une couche de
plâtre, une cloison sèche, ou autre matériau de
finition, comme illustré à droite. S’il est inévitable
d’effectuerlemontagesur un mur en béton recouvert
de plâtre / cloison sèche, ces matériaux (jusqu’à 5/8
pod’épaisseur)doivent être chambrés, comme
illustré à droite.Assurez-vous que les ancrages de
bétonne se séparent pasdu béton lorsque vous
serrez les vis. Si l’épaisseur du plâtre / de la cloison
sèche dépasse 5/8 po, des fixations adaptées
devrontêtrefourniesparl’installateur.
• Serrez les vis de manière que la plaque murale soit
fermement fixée, mais sans excès. Un serrage
excessifpeut endommager les viset en réduire
considérablementlepouvoirdemaintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
AVERTISSEMENT !
AVERTISSEMENT !
Installation sur du béton plein ou un bloc de béton de mâchefer
1Enlevez les gaines coulissantes du bras mural (A),
comme illustré à la figure 1.1. Mettez de niveau et
utilisez la plaque murale comme gabarit pour marquer
le centre des trous. Percez deux trous de 6 mm (1/4 po)
de diamètre à une profondeur minimum de 51 mm (2
po). Insérez les ancrages (B) dans les trous au ras du
mur comme illustré à la figure 1.3. Placez le bras mural
(A) sur l’ancrage et fixez avec une vis à bois (H), comme
illustré aux figures 1.4 et 1.6. Assurez-vous que la
monture murale est de niveau et serrez toutes les
fixations. Reportez-vous à la figure 1.5.
• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une
épaisseur de béton d’au moins 1 3/8 po dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints
de mortier ! Veillez à effectuer le montage dans une partie pleine du bloc, généralement à au moins 1 po du côté du
bloc. Le bloc de béton de mâchefer doit être conforme aux spécifications de l’ASTM C-90. Pour percer le trou, il est
conseilléd’utiliser une perceuse électrique standard sur un réglage basaulieu d’un marteau perforateur, afin d’éviter
debriser la partie arrière du troulorsque vous pénétrez dans un videouune cavité.
• Le béton doit avoir une densité minimum de 2 000 psi.Un béton de densité moindre risquerait de ne pas retenir un
ancragedebéton.
• Assurez-vous que le mur pourra soutenir sans difficulté la charge combinée de l’équipement, de toute sa visserie et de
tous ses composants.
AVERTISSEMENT !
B
B
Percez des
trous et
insérez les
ancrages.
Placez la
plaque
murale sur
l’ancrage et
fixezavec
une vis.
Serrez
toutes les
fixations.
H
PLAQUEMURALE
fig 1.3
fig 1.4
fig 1.5
AH
B
MURENBÉTON
fig. 1.6
PLAQUEMURALE
VUEEN COUPE
CORRECT
béton
plâtre /
cloisonsèche
INCORRECT
A
A
plâtre /
cloisonsèche béton

15 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
2
fig. 2.1 fig. 2.2 fig. 2.3
VESA 100 VESA 200 VESA 200 x 200
Pour éviter de rayer l’écran, placez un chiffon sur une surface plate et horizontale capable de soutenir le poids de
l’écran. Placez l’écran sens dessus dessous. Trouvez la configuration de trous VESA® (VESA 200 peut être
horizontale ou verticale) comme illustré aux figures 2.1 à 2.3, et fixez la plaque adaptatrice sur l’écran. Vérifiez que
tous les trous sont correctement alignés, puis serrez les vis à l’aide de la clé hexagonale de sécurité (D). Pour
accroître la compatibilité de l’écran, veuillez vous reporter à la liste d’interface d’écrans à cristaux liquides sur notre
siteWeb www.peerlessmounts.com ou appeler le serviceà la clientèle pour vousprocurer une plaque adaptatrice
adaptéeàvotreécran(modèlesLC).
• Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans
parvenirà fixer solidement le support,l’écran peut être abîmé ou leproduit détérioré.
AVERTISSEMENT !
Remarque : Pour accroître la sécurité, commandez les vis de sécuritéACC 919. Consultez la fiche d’instructionsACC 919
pour installer les vis de sécurité.

16 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
VIS
PLAQUE
ADAPTATRICE
fig. 2.4 fig. 2.5
CONFIGURATIONDEMONTAGEVESA®100:
Enfoncez deux vis M4 x 12 mm (E), en laissant exposée une longueur de 0,25 po de filetage, dans les trous supérieurs à
l’arrière de l’écran. Accrochez l’écran sur la plaque adaptatrice et fixez-le à l’aide des deux vis M4 x 12 mm du bas, comme
illustré aux figures 2.4 et 2.5. Serrez les quatre vis.
*Remarque : Si moins de trois filets de la vis (E) sont engagés, fixez la plaque adaptatrice à l’arrière de l’écran à l’aide
des quatre vis M4 x 20 mm (F) comme indiqué à la figure 2.5.
CONFIGURATIONDEMONTAGEVESA®200:
Enfoncez deux vis M4 x 12 mm (E), en laissant exposée une longueur de 0,25 po de filetage, dans les trous supérieurs à
l’arrière de l’écran. Accrochez l’écran sur la plaque adaptatrice et fixez-le à l’aide des deux vis M4 x 12 mm du bas, comme
illustré aux figures 2.4 et 2.5. Serrez les quatre vis.
*Remarque : Si moins de trois filets de la vis (E) sont engagés, fixez la plaque adaptatrice à l’arrière de l’écran à l’aide des
quatre vis M4 x 20 mm (F) comme indiqué à la figure 2.5.
CONFIGURATIONDEMONTAGEVESA®200x200:
Enfoncez deux vis M6 x 12 mm (G), en laissant exposée une longueur de 0,25 po de filetage, dans les trous supérieurs à
l’arrière de l’écran. Accrochez l’écran sur la plaque adaptatrice et fixez-le à l’aide des deux vis M6 x 12 mm du bas, comme
illustré aux figures 2.4 et 2.5. Serrez les quatre vis.
POUR LES ÉCRANS À CRISTAUX LIQUIDES SHARP™DE 92,5 cm (37 po) MODÈLES LC-37HV6U ET LC-37HV4U :
Enfoncez deux vis M6 x 20 mm (J), en laissant exposée une longueur de 0,25 po de filetage, dans les trous supérieurs à
l’arrière de l’écran.Accrochez l’écran sur la plaque adaptatrice et fixez-le à l’aide des deux vis M6 x 20 mm du bas, comme
illustré aux figures 2.4 et 2.5. Serrez les quatre vis.
POUR L’ÉCRAN À CRISTAUX LIQUIDES SHARP™ DE 1,12 m (45 po) MODÈLE LC-45GX6U :
Enfoncez deux vis M6 x 30 mm (K), en laissant exposée une longueur de 0,25 po de filetage, dans les trous supérieurs à
l’arrière de l’écran.Accrochez l’écran sur la plaque adaptatrice et fixez-le à l’aide des deux vis M6 x 30 mm du bas, comme
illustré aux figures 2.4 et 2.5. Serrez les quatre vis.
C
*Pour les écrans
comportant des trous
disposés en poche, les
entretoises (C) se placent
entre la plaque adaptatrice et
l’écran.
PLAQUE
ADAPTATRICE
VIS

17 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
3Réglez le bouton situé sur le côté de la monture
illustrée à la figure 3 à la tension désirée pour
équilibrer la taille et le poids de l’écran.
Poussez ou tirez depuis de haut ou le bas de l’écran
pourrégler l’inclinaison comme illustré.L’inclinaison
peut être réglée à un maximum de 15° à l’avant ou 5°
àl’arrière.
• Prenez garde de ne pas vous pincer les doigts
lorsquevous écartez et repliez lamonture vers le
mur.
• N’employezpas une force excessive pourserrer les
vis.Un serrage excessif peut endommagerla
monture. Serrez les vis à un couple maximum de 4,5
Nm(40po-lb)
ATTENTION
BOUTONDETENSION
Remarque : Veillez à laisser assez de mou dans les cordons pour permettre le mouvement total du bras.
Faites passer les cordons à l’intérieur des fentes de la monture murale (A), comme illustré à la figure 4.1.
Facultatif : Faites passer le cordon d’alimentation dans un côté de la monture et les câbles d’interconnexion dans
l’autrecôté pour éviter toute interférence aveclesignal.
Bloquez les cordons en place en glissant les gaines des cordons sur la monture, comme illustré à la figure 4.2. Il
peut être nécessaire de déplacer l’écran afin de faciliter l’accès pour le faire coulisser sur les gaines des cordons.
fig. 4.1
A
4
fig. 4.2
fig. 3
ATTENTION
GAINESCOULISSANTES

18 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
Procédez comme suit pour augmenter ou diminuer la tension des points de pivotement du bras :
• Pouraugmenterlatension,tournezlaoulesvis de tension dans le sens horaire avec la clé hexagonale de 3/16 po (D).
• Pour diminuer la tension, tournez la ou les vis de tension dans le sens antihoraire avec la clé hexagonale.Ne
tournez pas de plus d’un demi-tour.
5
• Ne retirez ou ne desserrez pas la vis jusqu’à ce qu’elle ne soit plus engagée dans la monture. Cela pourrait faire
tomberl’écran.
VISDETENSION
AVERTISSEMENT !
©2005PeerlessIndustries,Inc. Allrightsreserved.
PeerlessisaregisteredtrademarkofPeerlessIndustries,Inc.
Allotherbrandandproductnamesaretrademarksorregisteredtrademarksoftheirrespectiveowners.

Capacidadmáximadesoportar carga:
80 lbs (36,3 kg)
3215 W. North Ave. • Melrose Park, IL 60160 • [phone] or [phone] • Fax: [phone] • www.peerlessmounts.com
ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
Instalación y montaje:
Brazo de pared articulado para LCD
Modelos: SA740P, SA740P-S, RTFPA-220, RTFPA-220S
Características:
•Apto para pantallas LCD de 22" a 37"
• Trespuntosde pivote alargables para permitir unajusteampliodel ángulo visual
• Compatiblecon VESA®100/200/200 x 200
• Dejaespacio libre para plegarlo planocontrala muralla
• Mantienelos cables electrónicos pasados porlaparte interior para evitar desorden
R

20 of 27 ISSUED: 05-18-05 SHEET #: 095-9234-4 08-23-05
• No comience la instalación de su producto Peerless sin antes haber leído y comprendido las instrucciones y los
avisos de precaución contenidos en esta hoja de instalación.Ante cualquier duda respecto a las instrucciones o
avisosde precaución, llame al departamentode servicio al cliente dePeerlessal 00+1+[phone].
• Este producto debe instalarlo una persona con buenas aptitudes mecánicas, experiencia en la construcción básica
de edificios y una comprensión total de estas instrucciones.
• Asegúrese de que la superficie de apoyo es capaz de soportar con toda seguridad la carga combinada del equipo y
todos los herrajes y componentes.
• Nunca monte este producto en una construcción de paredes con montantes (pies derechos) de metal a menos que
se pueda verificar que éstos están hechos de acero calibre 25 como mínimo, los tabiques de yeso-cartón tienen un
espesor mínimo de 1/2" y usted obtiene y utiliza el juego de accesorios Peerless para montantes de metal.
• Nuncasobrepase la capacidad máximade carga.
• Si el montaje va ser en una construcción de paredes con montantes de madera, asegúrese de que los tornillos de
montaje estén anclados en el centro de los montantes. Se recomienda usar un localizador de montantes de “borde a
borde”.
• Siempre solicite la ayuda de un asistente o use un equipo de izar mecánico para levantar y colocar el equipo con
todaseguridad.
• Aprietelos tornillos firmemente, perono en exceso. Elapriete excesivo puede dañarlos artículos, reduciendo
enormementesu fuerza de fijación. Vealosvalores de parde apriete sugeridos donde correspondadentrode estas
instrucciones.
¡ADVERTENCIA!
Nota: Lea toda la hoja de instrucciones antes de iniciar la instalación y el montaje.
Para atención al cliente, llame al 00+1+ [phone].
Contenido
Lista de piezas ................................................................................................................................................................... 19
Instalaciónenuna paredconmontantesdemadera ........................................................................................................... 20
Instalación en una pared de concreto macizo y bloques de hormigón de escorias ............................................................. 21
Herramientas necesarias para el montaje
• localizadorde montantes (se recomienda usar elde“borde a borde”)
• destornilladorphillips
• taladro con brocas de 1/4" y 5/32"
Accesorios
• Placa de apoyo para montantes de metal (modelos WSP)
