Pelican THE CATCH 120 NXT User manual

ASSEMBLY INSTRUCTIONS ON PAGES 2 AND 3• INSTRUCTIONS D’ASSEMBLAGE AUX PAGES 2 ET 3
IPVUEKR10/12
1
15
10
10
14
11
6
8
9
1
12
4
21
2
23
20
22
13
17
7
19
3/5
18
16
10
10
481620
201684
10 and 12 ft (3.05 and 3.6 m) SIT-ON-TOP FISHING KAYAKS
KAYAKS DE PÊCHE À COCKPIT OUVERT
DE 10 et 12 pi (3,05 et 3,6 m)
1. 11/16 in. (1.75 cm) drain plug •
Bouchon de drain de 1,75 cm (11/16 po)
PS0145-2-00
2. 4 in. (10 cm) day hatch with storage bag •
Compartiment de 10 cm (4 po) avec sac de rangement
PS1421
3. 4 in. (10.2 cm) rigging track •
Rail de gréement de 10,2 cm (4 po)
PS1666 PS1624
Bright orange
Orange vif Grey Gris
4. 8 in. (20 cm) day hatch with storage bag •
Compartiment de 20 cm (8 po) avec sac de rangement
PS0411
5. 8 in. (20.3 cm) rigging track •
Rail de gréement de 20,3 cm (8 po)
PS1667 PS1625
Bright orange
Orange vif Grey Gris
6. 142 in. (361 cm) bungee cord • Cordage élastique de 361 cm (142 po)
PS1599 PS1083 PS1621 PS1819 PS1632
Bright orange
Orange vif Yellow orange Jaune orange Electric blue Bleu électrique Yellow green Citrine Black Noir
7. Accessory eyelets • Oeillets de xation d’accessoires
PS1015-2-00
8. Adjustable footrests • Appui-pieds ajustables
PS0540-2-00
9. Anti-slip carpet • Tapis antidérapant
PS1504
10. Carrying handles • Poignées de transport
PS1507 PS1736
11. ERGOCAST G2 Dual Position Seating SystemTM •
Système d’assise à double position ERGOCAST G2MC
G1
PS1650 PS1508
Bright orange
Orange vif Black Noir
G2
PS1733
Black/Grey
Noir/Gris
12. Flush mount rod holder • Porte-canne encastré
PS1611-00 PS0649-2-00
Bright orange
Orange vif Black Noir
REPLACEMENT PARTS LIST • LISTE DES PIÈCES DE REMPLACEMENT
CONTINUED ON BACK • SUITE AU VERSO
NOTE:
Not all models are equipped with the parts listed above.
All accessories are branded Pelican and designed to t perfectly on your Pelican shing
kayak. The product code for these accessories ends with “-00”. You can call our client service
department at 1-888-669-6960 or e-mail us at [e-mail] to order them.
NOTE :
Certains modèles ne sont pas équipés des pièces ci-dessus.
Tous les accessoires sont de marque Pelican et ont été conçus pour s’adapter parfaitement
à votre kayak de pêche Pelican. Le code de produit pour les accessoires se termine avec « -00 ».
Vous pourrez commander des accessoires en communiquant avec notre service à la clientèle au
1-888-669-6960 ou en nous écrivant au [e-mail].

2
IPVUEKR10/12
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
HOW CAN YOU USE THE PADDLE TIEDOWN?
Place the paddle into the molded space located on the side of the kayak, pass the bungee cord over the paddle and attach it to the hook.
COMMENT POUVEZVOUS UTILISER LE PORTEPAGAIE ?
Déposez la pagaie dans l’espace moulé située sur le côté du kayak, passez le cordon élastique par-dessus la pagaie
et attachez-le au crochet.

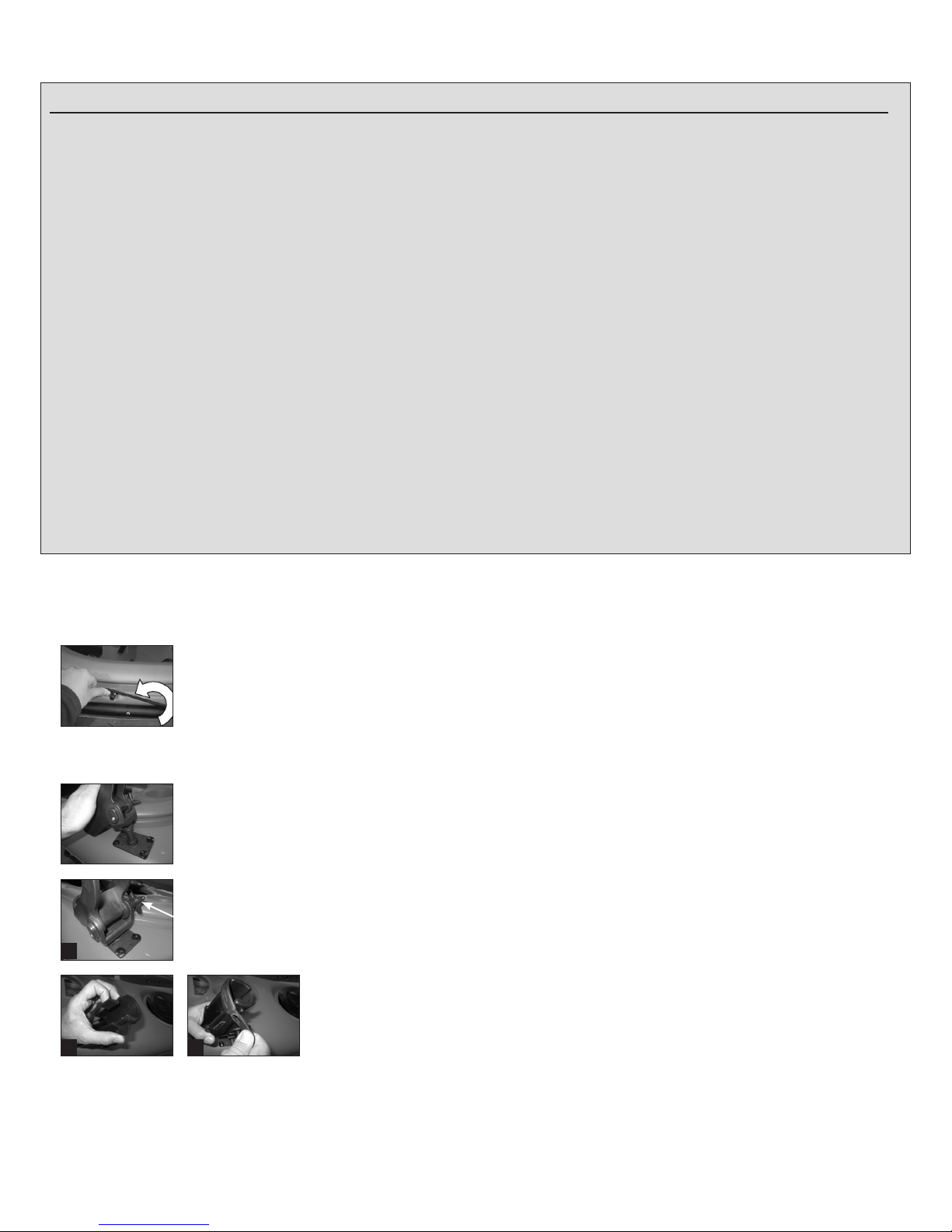

HOW CAN YOU INSTALL AND SETUP THE SWIVEL ROD HOLDER?
A) Insert the rod holder on the base, align the slot with the groove and slide it through.
B) Lift up the rod holder and turn it around its axis to the desired position.
C) To change its angle, loosen the assembly screw and adjust the rod holder to the desired angle.
D) Secure the shing rod with the soft latching strap located at the top of the rod holder.
NOTE: The rod holder may vary depending on your shing kayak model.
COMMENT POUVEZVOUS INSTALLER LE PORTECANNE PIVOTANT ?
A) Insérez le porte-canne sur la base, alignez la fente avec la rainure et faites-la glisser.
B) Soulevez le porte-canne et tournez-le autour de son axe jusqu’à la position désirée.
C) Pour changer l’angle du porte-canne, dévissez la vis d’assemblage, tournez le porte-canne à la position désirée
et revissez la vis.
D) Fixez la canne à pêche avec la sangle de verrouillage située en haut du porte-canne.
NOTE: Le porte-canne peut varier dépendant du modèle de votre kayak de pêche.
A-B
DC
C
13. Footrests • Appui-pieds
PS1082
14. Mooring cleat • Taquet d’amarrage
PS0105-P11
15. Oval quick lock hatch • Caisson « Quick Lock » ovale
SERIE KR12
PS1596 PS1469 PS1542 PS1432
Bright orange
Orange vif Electric blue Bleu électrique Yellow green Citrine Black Noir
Round quick lock hatch • Caisson « Quick Lock » rond
SERIE KR10
PS1598 PS1470 PS1595 PS1433
Bright orange
Orange vif Electric blue Bleu électrique Yellow green Citrine Black Noir
16. Paddle and rod tie-down •
Porte-pagaie et porte-canne
PS1690 PS1622 PS1511
Bright orange
Orange vif Electric blue Bleu électrique Black Noir
17. Round quick lock hatch • Caisson « Quick Lock » rond
SERIE KR12
PS1598 PS1470 PS1595 PS1433
Bright orange
Orange vif Electric blue Bleu électrique Yellow green Citrine Black Noir
18. Seat strap • Courroie pour coussin d’assise
PS1510
19. Seat system support • Support pour banc pliant
PS1505
20. Seat system lateral strap •
Courroie latérale pour système d’assise
PS1340
21. Self-adhesive angler ruler •
Règle pour mesurer les prises autocollante
PS1515 PS1449
Orange
Orange Black Noir
22. Stand assist strap • Courroie de support
PS1509
23. Swivel rod holder • Porte-canne pivotant
PS0579-2-00
REPLACEMENT PARTS LIST • LISTE DES PIÈCES DE REMPLACEMENT CONTINUED • SUITE

3
IPVUEKR10/12
Printed in Canada • Imprimé au Canada
1000 Place Paul-Kane
Laval QC H7C 2T2 Canada
HOW CAN YOU INSTALL THE SEATING SYSTEM?
A) Place the seat in the up or down position.
B) Pass the strap on top of the front and rear tubes.
C) Pass the strap through the front metal clip and tighten it.
TRANSPORT RECOMMENDATION: We recommend removing the seat before transporting the kayak.
HANDLING RECOMMANDATION: We recommend lowering the backrest and fastening
it using the handle located on the back of the backrest. (see picture D)
COMMENT POUVEZVOUS INSTALLER LE SYSTÈME D’ASSISE ?
A) Placez le système d’assisse en position haute ou basse.
B) Passez la courroie au-dessus des tubes avant et arrière.
C) Passez la courroie dans la boucle de métal avant et serrez la courroie.
RECOMMANDATIONS DE TRANSPORT : Nous recommandons d’enlever le siège du kayak lorsque vous le transportez.
RECOMMENDATIONS DE MANIPULATION : Nous recommandons d’abaisser le dossier et
de l’attacher à l’aide de la poignée située à l’arrière du dossier. (voir photo D)
AB
D
C
Final assembly / Assemblage nal
Available Pelican Accessories / Accessoires Pelican disponibles
POSEIDON ANGLER PADDLE
PAGAIE DE PÊCHE POSEIDON SYMBIOSA ANGLER PADDLE PAGAIE DE PÊCHE SYMBIOSA
PADDLE LEASH
LAISSE POUR PAGAIE KAYAK CART CHARIOT POUR KAYAK FOLDING ANCHOR KIT ANCRE RÉTRACTABLE DRY BAG 5 L SAC ÉTANCHE DE 5 L
PS112900
PS0481300 PS0654200 PS1439100 PS0660200 PS136900 Orange)
PS113100
CAR TOP CARRIER
ENSEMBLE DE TRANSPORT
POUR VÉHICULE
To order pieces and accessories for your Pelican shing kayak, call our client service department at 1-888-669-6960 or e-mail us at [e-mail].
Pour commander des pièces et accessoires pour votre kayak de pêche Pelican, communiquez avec notre service à la clientèle au 1-888-669-6960 ou écrivez-nous
au [e-mail].
ASSEMBLY INSTRUCTIONS • INSTRUCTIONS D’ASSEMBLAGE
