Pepperl+Fuchs LUC-M10 Installation instructions

de
en
fr
es
it
nl
fi
sv
da
pt
el
Sicherheitshinweise für elektrische Betriebsmittel
zum Einsatz in explosionsgefährdeten Bereichen.
Safety instructions for electrical apparatus certified
for use in explosion-hazardous areas.
Conseils de sécurité pour matériels électriques
destinés aux zones explosibles.
Instrucciones de seguridad de aparatos eléctricos homologados
para su utilización en áreas expuestas a riesgos de deflagración.
Si no entiende este manual, puede pedir un ejemplar en su idioma.
Istruzioni di sicurezza per apparecchiature elettriche certificate
per l'utilizzo in aree con pericolo di esplosione.
Se il presente manuale non risulta comprensibile potete ordinarcene
una copia tradotta nella vostra lingua.
Veiligheidsinstructies voor elektrisch materieel
in explosiegevaarlijke omgeving.
Wanneer u deze handleiding niet kunt lezen, kunt u een in uw
landstaal vertaalde handleiding bij ons bestellen.
Turvallisuusohjeita sähkölaitteille, jotka on vahvistettu
käytettäväksi räjähdysvaarallisilla alueilla.
Jos et ymmärrä tätä käsikirjaa, voit tilata meiltä käännöksen omalla
kansallisella kielelläsi.
Säkerhetsföreskrifter för elektrisk utrustning certifierad
för användning i explosionsfarliga områden.
Om du inte förstår denna manual, kan en översatt kopia på ditt eget
språk beställas från oss.
Sikkerhedsforskrifter for elektriske apparater certificeret
til brug i eksplosionsfarlige områder.
Hvis du ikke forstår denne manual, kan en oversat kopi af den på dit
eget sprog bestilles fra os.
Instruções de segurança para dispositivos eléctricos certificados
para utilização em áreas de risco de incêndio.
Se não compreender este manual, pode encomendar-nos
directamente uma cópia na sua língua.
Oäçãßåò áóöáëåßáò ãéá çëåêôñéêÝò óõóêåõÝò ðoõ åãêñßíoíôáéãéá
÷ñÞóç óå ðåñéo÷Ýò ìå êßíäõío åêñÞîåùí.
Áí äåí ìðoñåßôå íá êáôáíoÞóåôå ôo ðåñéå÷üìåío ôoõ åã÷åéñéäßoõ
áõôoý, ìðoñåßôå íá ðáñáããåßëåôå áðü ôçí åôáéñåßá ìáò Ýíá
áíôßôõðoìåôáöñáóìÝío óôç ãëþóóá óáò.
SI 259O-B
52027566
Code: a3/08.05
KEMA 05 ATEX 1111
Ultraschall-Füllstandssensor
LUC-M10, LUC-M20, LUC-M40
F12-Gehäuse, 4-Draht, HART

fr
es
it
nl
fi
sv
52027566
Déclaration de conformité
Par la présente déclaration et par
l’application de la marque CE, le
fabricantPepperl+Fuchs,Allemagne,
garantit que le produit est conforme
aux prescriptions de la directive CEM
européenne 89/336/CE et de la
directive 94/9/CE. Cette conformité
est attestée par le respect des
normes.
Declaración de conformidad
Por la presente declaración y la
inclusión de la marca CE, el
fabricantePepperl+Fuchs,Alemania,
garantiza que el producto cumple lo
estipulado por la Directiva
CEM 89/336/CEE y la Directiva
94/9/CE. La prueba de conformidad
se presenta según las normas
expuestas.
Dichiarazione di conformità
Con questa dichiarazione e con
l’applicazione del marchio CE, il
costruttore Pepperl+Fuchs,
Germania, assicura che il prodotto è
conforme ai regolamenti della
direttiva CEM 89/336/CEE e della
direttiva 94/9/CE. Prova della
conformità è fornita dall’osservanza
degli standard elencati.
Conformiteitsverklaring
De leverancier Pepperl+Fuchs,
Duitsland, waarborgt met deze
verklaring en het aanbrengen van de
CE-markering dat het product
overeenstemt met de voorschriften
van de EMC-richtlijn 89/336/EWG en
de richtlijn 94/9/EG. De
overeenstemming wordt door de
genoemde normen bewezen.
Varmennustodistus
Tällä varmennustodistuksella sekä
CE-merkillä, valmistaja
Pepperl+Fuchs, Saksa, vakuuttaa,
että tuote on direktiivien
EMC 89/336/ETY ja
94/9/EU mukainen. Näyttö
vastaavuudesta on annettu
asiakirjoissa, jotka on listattu
varmennustodistukseen.
Försäkran om överensstämmelse
Pepperl+Fuchs, Tyskland försäkrar
med denna försäkran om
överensstämmelse och med
CE-märkningen att produkten
uppfyller bestämmelserna i
EMC-direktivet 89/336/EEG och
direktiv 94/9/EG.
Överensstämmelsen påvisas genom
givna standarder.
Overensstemmelseserklæring
Med denne overensstemmelses-
erklæring og tilføjelsen af CE-
mærket, sikrer producenten
Pepperl+Fuchs, Tyskland, at
produktet er i overensstemmelse
med bestemmelserne i det EMC-
regulativ 89/336/EEC og Directiv 94/
9/EC. Dokumentation for
overensstemmelsen gives i de
anførte standarder.
Declaração de Conformidade
Com esta Declaração de
Conformidade e o anexo do CE-
Mark, o fabricante Pepperl+Fuchs,
Alemanha, garante que o produto
obedece aos regulamentos da
Directiva EMC 89/336/EEC e
Directiva 94/9/EC. A prova da
conformidade é apresentada
segundo os padrões indicadas.
M’ áõôÞí ôçí ÄÞëùóç
Óõììüñöùóçò êáé ôç óõíçììÝíç
óÞìáíóç CE, o âåâáéþíåé ç
Pepperl+Fuchs, Ãåñìáíßá üôé ôo ðñoúüí
óõììoñöþíåôáé óýìöùíá ìå ôoõò
êáíoíéóìoýò ôçò EõñùðáúêÞò Oäçãßáò
89/336/EOK ðåñß HëåêôñoìáãíçôéêÞò
Óõìâáôüôçôáò êáé ôçí Oäçãßáò
Ðñoóôáóßáò áðü EêñÞîåéò 94/9/EE. Ôo
Aðoäåéêôéêü ôçò Óõììüñöùóçò äßíåôáé
ìÝóù ôùí ðñoôýðùí ðoõ áíáöÝñoíôáé
óôç ÄÞëùóç Óõììüñöùóçò.
da
pt
el
SI 259O-B LUC-M** mit HART
SI 259O-B/98/a3/08.05
52027566
FM7.0
187731 08/05 00

Sicherheitshinweise
für elektrische Betriebsmittel
zum Einsatz in explosionsgefährdeten Bereichen
de
Betriebsanleitung
SI 259O-B
52027566
KEMA 05 ATEX 1111
Zugehörige Dokumentation:
BA 237O
Ultraschall-Füllstandssensor
LUC-M10, LUC-M20, LUC-M40
F12-Gehäuse, 4-Draht, HART
Kennzeichnung nach Richtlinie 94/9/EG:
II 1/2 Dbzw. II 2 D IP68 T115°C
– Gerätegruppe II
– Gerätekategorie: Sensor
Kategorie 1/Gehäuse Kategorie 2
bzw. Gesamtgerät Kategorie 2
– Für explosionsfähige Gemische aus
Luft und brennbaren Stäuben
– Gehäuseschutzart nach EN 60529
– Maximale Oberflächentemperatur bei maximal
zulässiger Umgebungstemperatur
Kennzeichnung nach Richtlinie 94/9/EG:
II 1/3 Dbzw. II 3 D IP68 T100°C
– Gerätegruppe II
– Gerätekategorie: Sensor
Kategorie 1/Gehäuse Kategorie 3
bzw. Gesamtgerät Kategorie 3
– Für explosionsfähige Gemische aus
Luft und brennbaren Stäuben
– Gehäuseschutzart nach EN 60529
– Maximale Oberflächentemperatur bei maximal
zulässiger Umgebungstemperatur
Zuordnung der Gefahrenzone der Montagestelle zur Kategorie der explosions-
geschützten Geräte bzw. Sensoren:
Gefahrenzone an der Montagestelle Kategorie nach Richtlinie 94/9/EG
Gefährdung durch brennbare Stäube Zone 20 1D
Gefährdung durch brennbare Stäube Zone 21 2D
Gefährdung durch brennbare Stäube Zone 22 3D
01020102
0102

2
SI 259O-B LUC-M** mit HART
de
Spannungsversorgung Ue= 90 V AC ... 253 V AC, 50/60 Hz
Um= 253V AC bzw. Ue= 10,5 V DC ... 32 V DC Um= 60 V AC Gehäuseschutz IP68
Spannungsausführung beachten
Signalstromkreis 4 mA ... 20 mA aktiv oder passiv
Kategorie II 1/2 D bzw. II 2 D (siehe Typenschild)
II 1/3 D bzw. II 3 D
Sensor in Zone 20 Gehäuse Zone 21
bzw. Sensor und Gehäuse in Zone 21
Sensor in Zone 20 Gehäuse Zone 22
bzw. Sensor und Gehäuse in Zone 22
Zündschutzart IP68 KEMA 05 ATEX 1111
Prozessdruck LUC-M10, LUC-M20: max. 0,3 MPa
LUC-M40: max. 0,25 MPa
Prozesstemperatur max. 80 °C
Gehäuse F12 -40 °C ≤Tamb ≤+80 °C wahlweise mit oder Anzeige- und Bedien-Modul
VU 331
in Zone 21 nur geschlossener Elektronikraumdeckel
in Zone 22 Elektronikraumdeckel mit Sichtfenster zulässig
Option nur Zone 22 abgesetzte Anzeige z. B. LTC-Z40-Ex1*
Beachten Sie die EG-Baumusterprüfbescheinigungen, Konformitätsaussagen, Konfor-
mitätserklärungen und Betriebsanleitungen. Diese Informationen finden Sie unter
www.pepperl-fuchs.com.

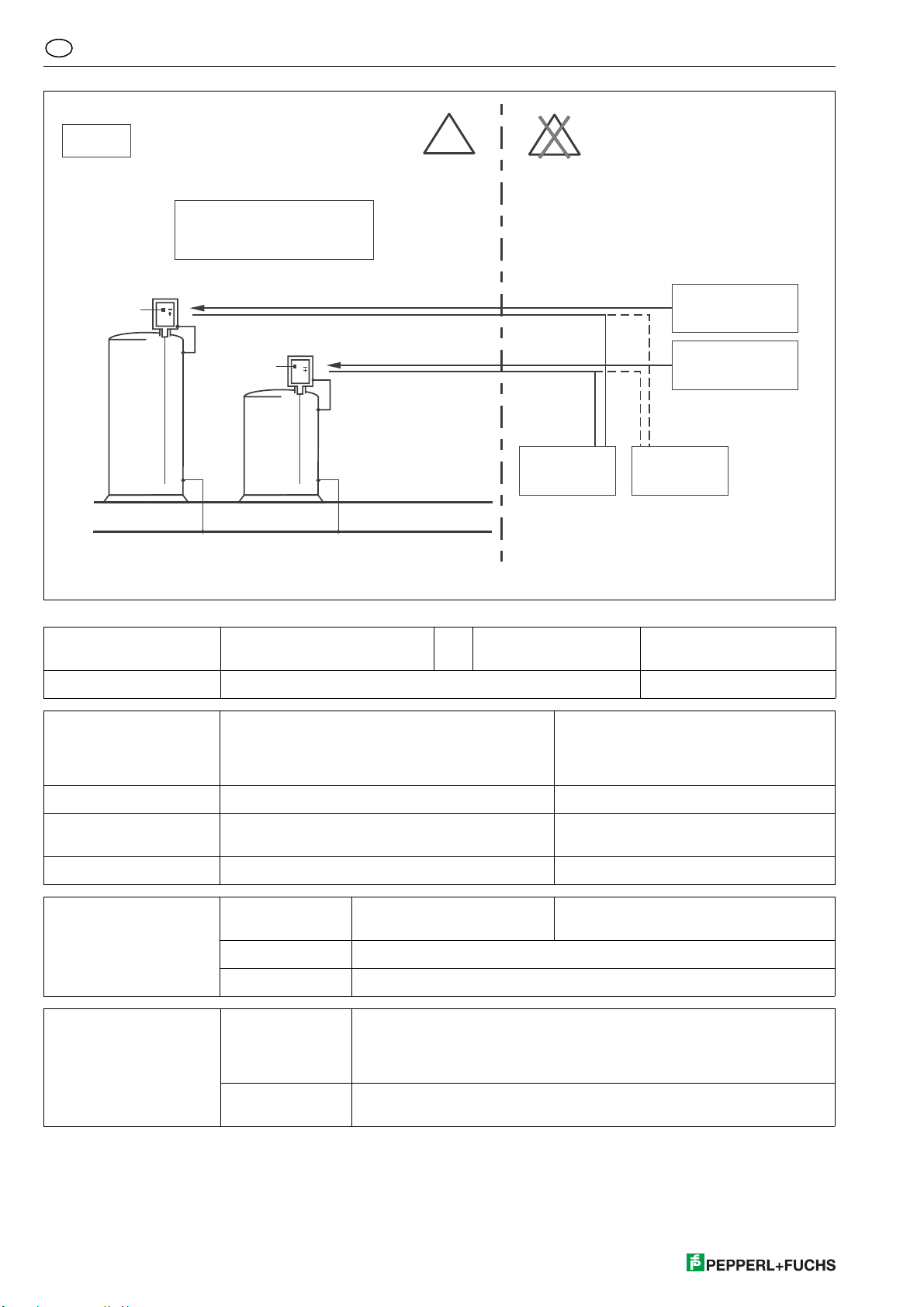

Service-Schnitt-
stelle z. B. HART-Modem mit Programmiersoftware PACTwareTM
Explosionsgefährdeter Bereich
Elektronik-
einsatz
Elektronik-
einsatz
Behälter
Gef
ahren-
bereich
Zone 21
Behälter
Gefahren-
bereich
Zone 20
örtlicher Potenzialausgleich
Nicht-explosionsgefährdeter Bereich
Für passiv:
zugehöriges
Betriebsmittel
Für aktiv:
zugehöriges
Betriebsmittel
Hilfsenergie
Spannungsversorgung
Hilfsenergie
Spannungsversorgung
Zone 21 bzw.
Zone 22
4 mA ... 20 mA
HART passiv 4 mA ...20 mA HART aktiv
Option (ATEX-bescheinigt):
- abgesetzte Anzeige LUC-Z40-Ex1*
- Service-Schnittstelle
EX EX

3
LUC-M** mit HART SI 259O-B
de
Sicherheitshinweise für die Installation in explosionsgefährdeten Bereichen:
1.) Installieren Sie gemäß den Herstellerangaben und den für Sie gültigen Normen und Regeln.
- Standaufnehmer nicht außerhalb der elektrischen, thermischen und mechanischen Kenngrößen betreiben.
2.) Der LUC-M10/LUC-M20/LUC-M40 ist in den örtlichen Potentialausgleich (PAL) einzubeziehen.
3.) Abdeckplatte des Anschlussraums: "Nicht unter Spannung öffnen".
3.1) Der Zusammenhang zwischen zulässiger Umgebungstemperatur für das Elektronikgehäuse in Abhängigkeit
des Einsatzbereiches ist der Tabelle (Tab. 1) zu entnehmen.
4.) Nur für den Anwendungsfall geeignete Leitungseinführungen verwenden.
4.1) Dauergebrauchstemperatur des Versorgungs-/Signalkabels ≥Tamb + 5 K.
4.2) Der Elektronikraum darf zum Konfigurieren des Gerätes unter Spannung geöffnet werden. Während geöffnetem
Elektronikraumdeckeldaraufachten, daßkeinStaub sichablagern kann.Nach EinstellarbeitenElektronikraumverschließen,
Anzugsmoment ≥40 Nm.
5.) Die Geräte nur in solchen Messstoffen einsetzen gegen die die mediumsberührten Materialien hinreichend beständig sind.
6.) Die maximale Spannung Umdes Eingangs- bzw. Signalstromkreises darf nicht überschritten werden, wenn eine externe
Anzeige z. B. LTC-Z40-Ex1* oder ein Servicetool an den LUC-M angeschlossen ist (Tab. 2).
Hinweise (informativ)
7.) Der Signalstromkreis des LUC-M ist bis zu einer Scheitelspannung von 375 V vom Versorgungsstromkreis galvanisch
getrennt.
Tab. 1
Tab. 2
Zone 21 - Anwendung
Maximal zulässige Umgebungstemperatur bzw. Mediumstemperatur
Sensor (Prozessanschluss) Elektronikgehäuse
-40 °C ... +80 °C -40 °C ... +80 °C
Eletrische Daten:
Versorgungsstromkreis:
Spannungsausführung AC DC
Versorgungsspannung 90 V AC ... 253 V AC, 50/60 Hz 10,5 V DC ... 32 V DC
Leistung max. 4 VA max. 1 W
Um= 253 V AC 60 V DC
Signalstromkreis
LUC-M10, LUC-M20
in der Ausführung aktiv passiv
Um= 21,4 V Um= 30 V

52027566
SI 259O-B LUC-M** mit HART
de
SI 259O-B/98/de/08.05
52027566
FM7.0
187731 08/05 00
Tab. 3
Thermische Daten:
Im Messumformer LUC-M10/20 (4-Draht HART) ist eine irreversible Temperatursicherung mit Abschalttemperatur von 115 °C
implementiert.
Sensor
in Elektronikgehäuse in
Kategorie 1 (Zone 20) Kategorie 2 ( Zone 21) Kategorie 3 (Zone 22)
Maximal zulässige Umgebungstemperatur -40 °C ... +80 °C 40 °C ... +80 °C
Maximale Oberflächentemperatur
bei 40 °C Umgebungstemperatur +60 °C 80 °C 43 °C
Maximlae Oberflächentemperatur
bei 80 °C Umgebungstemperatur 100 °C 115 °C 83 °C

Safety instructions
for electrical apparatus certified
for use in explosion-hazardous areas
en
Operating instructions
SI 259O-B
52027566
KEMA 05 ATEX 1111
Associated documentation:
BA 237O
Ultrasonic level sensor
LUC-M10, LUC-M20, LUC-M40
F12 housing, 4-wire, HART
Designation according to directive 94/9/EC:
II 1/2 Dor II 2 D IP68 T115°C
– Equipment group II
– Equipment category: sensor
category 1/housing category 2
or complete unit category 2
– For explosive mixtures of air
and combustible dust
– Degree of protection acc. to EN 60529
– Max. surface temperature
at maximum ambient temperature
Designation according to directive 94/9/EC:
II 1/3 Dor II 3 D IP68 T100°C
– Equipment group II
– Equipment category: sensor
category 1/housing category 3
or complete unit category 3
– For explosive mixtures of air
and combustible dust
– Degree of protection acc. to EN 60529
– Max. surface temperature
at maximum ambient temperature
Allocation of hazardous zones at the mounting points to explosion protection
category of the devices or sensors:
Hazardous zone at the mounting point Category acc. Directive 94/9/EC
Hazard due to combustible dusts Zone 20 1D
Hazard due to combustible dusts Zone 21 2D
Hazard due to combustible dusts Zone 22 3D
01020102
01020102

2
SI 259O-B LUC-M** with HART
en
Power supply Ue= 90 V AC ... 253 VAC, 50/60 Hz
Um= 253 V AC or Ue= 10.5 V DC ... 32 V DC Um= 60 V AC housing protection IP68
observe power supply variant
Signal circuit 4 mA ... 20 mA active or passive
Category II 1/2 D or. II 2 D refer to nameplate
II 1/3 D or II 3 D
sensor in zone 20 housing zone 21
or aensor and housing in zone 21;
sensor in zone 20 housing zone 22
or sensor and housing in zone 22
Type of protection IP68 KEMA 05 ATEX 1111
Process pressure LUC-M10, LUC-M20: max. 0.3 MPa
LUC-M40: max. 0.25 MPa
Process temperature max. 80 °C
Housing F12 -40 °C ≤Tamb ≤+80 °C optionally with or without operation module VU 331
in Zone 21 only with aluminium cover for electronics compartment
in Zone 22 Glass cover permitted for electronics compartment
Option only Zone 22 remote display e. g. LUC-Z40-Ex1*
EC-Type Examination Certificate, Statement of Conformity, Declaration of Conformity
and instructions have to be observed. For information see www.pepperl-fuchs.com.
service interface e. g. HART modem with programming software PACTwareTM
Explosion-hazardous area Non-hazardous area
For passive:
associated
apparatus
For active:
associated
apparatus
Tank
danger
area
zone 21
Electronic
insert
Tank
danger
area
zone 20
Local potential matching system
Electronic
insert
Zone 21 or
Zone 22
Power supply
Power supply
4 mA ... 20 mA
HART passive 4 mA ...20 mA HART active
Option (ATEX-certified):
- Remote display LUC-Z40-Ex1*
- Service interface
EX EX

3
LUC-M** with HART SI 259O-B
en
Safety notes for the installation in explosion hazardous areas:
1.) Install according to the manufacturer’s instructions and any other valid standards and guidelines.
- The level transmitter may not be operated outside the specified electrical and thermal parameters.
2.) The LUC-M10/LUC-M20/LUC-M40 ultrasonic sensor has to be included into the local equipotential bonding.
3.) Terminal compartment cover: "Do not open in powered state".
3.1) The dependency of the permissible ambient temperature of the electronic housing upon the application and temperature
class is given in Table 1.
4.) Only use cable entries, which are suited for the respective application.
4.1) Permanenent operating temperature of power supply/signal cable ≥Tamb + 5 K.
4.2) When energised, the electronic compartment may be opened in order to configure the instrument. Make sure that no dust
may deposit, while the cover of the electronics compartment is opened. After configuration close the electronics
compartment, torque ≥40 Nm.
5.) The equipment may only be used in media to be measured where its materials are known to be resistant against the media.
6.) The maximum Voltage Umof the power circuit or the signal circuit must not be exceeded if an external display
e. g. LUC-Z40-Ex1* or a service adapter is connected to the LUC-M (Tab. 2).
Notes (for information)
7.) The signal circuit of the LUC-M is galvanically isolated from the supply circuit up to a peak voltage of 375 V.
Tab. 1
Tab. 2
Zone 21 application
Maximum ambient temperature or medium temperature
Sensor (process connection) Electronics housing
-40 °C ... +80 °C -40 °C ... +80 °C
Electrical data:
Supply circuit:
Power supply version AC DC
Supply voltage 90 V AC ... 253 V AC, 50/60 Hz 10.5 V DC ... 32 V DC
Power consumption max. 4 VA max. 1 W
Um= 253 V AC 60 V DC
Signal circuit
Version LUC-M10, LUC-M20 active passive
Um= 21.4 V Um= 30 V

52027566
SI 259O-B LUC-M** with HART
en
SI 259O-B/98/en/08.05
52027566
FM7.0
187731 08/05 00
Tab. 3
Thermal data:
An irreversible thermal fuse with a switch-off temperature of 115 °C is implemented in the transmitter LUC-M10/20 (4-wire HART).
Sensor
in Electronics housing in
Category 1 (Zone 20) Category 2 ( Zone 21) Category 3 (Zone 22)
Maximum ambient temperature -40 °C ... +80 °C 40 °C ... +80 °C
Maximum surface temperature
at an ambient temperature of 40 °C +60 °C 80 °C 43 °C
Maximlae surface temperature
at an ambient temperature of 80 °C 100 °C 115 °C 83 °C

Conseils de sécurité
pour matériels électriques
destinés aux zones explosibles
fr
Mise en service
SI 259O-B
52027566
KEMA 05 ATEX 1111
Documentation correspondante :
BA 237O
Détecteur ultrasonique
LUC-M10, LUC-M20, LUC-M40
Boîtier F12, 4 fils, HART
Marquage selon directive 94/9/CE :
II 1/2 Dou II 2 D IP68 T115°C
– Groupe d'appareils II
– Catégorie d'appareils : capteur
catégorie 1/boîtier catégorie 2
ou appareil complet catégorie 2
– Pour mélanges explosifs d'air et
de poussières inflammables
– Degré de protection du boîtier selon EN 60529
– Température de surface maximale avec température
ambiante maximale admissible
Marquage selon directive 94/9/CE :
II 1/3 Dou II 3 D IP68 T100°C
– Groupe d'appareils II
– Catégorie d'appareils : capteur
catégorie 1/boîtier catégorie 3
ou appareil complet catégorie 3
– Pour mélanges explosifs d'air et
de poussières inflammables
– Degré de protection du boîtier selon EN 60529
– Température de surface maximale avec température
ambiante maximale admissible
Affectation de la zone dangereuse du point de montage à la catégorie des appareils
ou capteurs avec protection anti-déflagrante :
Zone dangereuse au point de montage Catégorie selon directive 94/9/CE
Risque dû à la présence de poussières
inflammables Zone 20 1D
Risque dû à la présence de poussières
inflammables Zone 21 2D
Risque dû à la présence de poussières
inflammables Zone 22 3D
0102
0102

2
SI 259O-B LUC-M** avec HART
fr
Tension d'alimentation Ue= 90 V AC ... 253 V AC, 50/60 Hz
Um= 253 V AC ou Ue= 10,5 V DC ... 32 V DC Um= 60 V AC Protection du boîtier IP68
Tenir compte de la version de tension
Circuit de signal 4 mA ... 20 mA actif ou passif
Catégorie II 1/2 D ou II 2 D voir plaque signalétique
II 1/3 D ou II 3 D
capteur en zone 20 boîtier en zone 21
ou capteur et boîtier en zone 21
capteur en zone 20 boîtier en zone 22
ou capteur et boîtier en zone 22
Mode de protection IP68 KEMA 05 ATEX 1111
Pression de process LUC-M10, LUC-M20: max. 0,3 MPa
LUC-M40: max. 0,25 MPa
Température de process max. 80 °C
Boîtier F12 -40 °C ≤Tamb ≤+80 °C au choix avec ou sans module d'affichage et de
commande VU 331
en zone 21 seulement couvercle du compartiment de l'électronique fermé
en zone 22 couvercle du compartiment de l'électronique avec fenêtre transparente autorisé
Option seulement Zone 22 Afficheur séparé par ex. LUC-Z40-Ex1*
Veiller au respect des attestations CE de type, des données de conformité, des
déclarations de conformité et des notices d'instructions. Les informations
correspondantes peuvent être consultées sur notre site Internet www.pepperl-
fuchs.com.
Interface service par ex. HART modem avec logiciel de programmation PACTwareTM
Zone explosible Zone explosiblenon
Electronique
Electronique
Réservoir
Zone 20 Réservoir Zone 21
Compensation de potentiel locale
Pour passif :
matériel électrique
associé
Pour actif :
matériel électrique
associé
Zone 21 ou
Zone 22
Energie auxiliaire
Tension d'alimentation
Energie auxiliaire
Tension d'alimentation
4 mA ... 20 mA
HART passif 4 mA ... 20 mA HART actif
Option (Certificat ATEX) :
- Affichage déporté LUC-Z40-Ex1*
- Interface service
EX EX

3
LUC-M** avec HART SI 259O-B
fr
Conseils de sécurité pour l’installation en zones explosibles :
1.) Installer d'après les instructions du fabricant et les normes et règles en vigueur.
– Ne pas utiliser le capteur en dehors des limites nominales électriques, thermiques ou mécaniques.
2.) Le LUC-M10/LUC-M20/LUC-M40 doit être intégré dans la compensation de potentiel locale (PAL).
3.) Couvercle du compartiment de raccordement : "Ne pas ouvrir sous tension".
3.1) La relation entre la température ambiante admissible pour le boîtier de l'électronique en fonction du domaine d'application
est précisée dans le tableau (Tab. 1).
4.) Utiliser exclusivement des conduites appropriées pour l'application.
4.1) Température de service permanente du câble d'alimentation/de signal ≥Tamb + 5 K.
4.2) Le compartiment de l'électronique peut être ouvert sous tension pour la configuration de l'appareil. Veiller à ce qu'aucune
poussière ne se dépose lorsque le couvercle du compartiment de l'électronique est ouvert. Après le réglage, fermer le
compartiment de l'électronique, couple de serrage ≥40 Nm.
5.) Utiliser les appareils seulement dans les produits pour lesquels les matériaux en contact avec ceux-ci offrent une
compatibilité suffisante.
6.) La tension maximale Umdu circuit d'entrée ou de signal ne doit pas être dépassée lorsqu'un afficheur externe, par ex.
LUC-Z40-Ex1*, ou un outil service est raccordé au LUC-M (Tab. 2).
Remarques (informations)
7.) Le circuit de signal du LUC-M est séparé galvaniquement du circuit d'alimentation jusqu'à une valeur de crête de 375 V.
Tab. 1
Tab. 2
Zone 21 - Application
Température ambiante ou température du produit maximale admissible
Capteur (raccord process) Boîtier de l'électronique
-40 °C ... +80 °C -40 °C ... +80 °C
Données électriques :
Circuit d'alimentation :
Version tension AC DC
Tension d'alimentation 90 V AC ... 253 V AC, 50/60 Hz 10,5 V DC ... 32 V DC
Puissance max. 4 VA 1 W
Um= 253 V AC 60 V DC
Circuit de signal
LUC-M10, LUC-M20
dans la version active passive
Um= 21,4 V Um= 30 V

52027566
SI 259O-B LUC-M** avec HART
fr
SI 259O-B/98/fr/08.05
52027566
FM7.0
187731 08/05 00
Tab. 3
Données thermiques :
Dans le transmetteur LUC-M10/20 (4-fils HART) est intégré un protecteur thermique irréversible avec une température de coupure de
115 °C.
Capteur
en Boîtier de l'électronique en
Catégorie 1 (zone 20) Catégorie 2 (zone 21) Catégorie 3 (zone 22)
Température ambiante maximale
admissible -40 °C ... +80 °C 40 °C ... +80 °C
Température de surface maximale
pour 40 °C de température ambiante +60 °C 80 °C 43 °C
Température de surface maximale
pour 80 °C de température ambiante 100 °C 115 °C 83 °C

LUC-M** mit HART SI 259O-B

52027566
SI 259O-B LUC-M** mit HART
SI 259O-B/98/a3/08.05
52027566
FM7.0
187731 08/05 00
