Pepperl+Fuchs LUC-M10 Installation instructions

de
en
fr
es
it
nl
fi
sv
da
pt
el
Sicherheitshinweise für elektrische Betriebsmittel
zum Einsatz in explosionsgefährdeten Bereichen.
Safety instructions for electrical apparatus certified
for use in explosion-hazardous areas.
Conseils de sécurité pour matériels électriques
destinés aux zones explosibles.
Instrucciones de seguridad de aparatos eléctricos homologados
para su utilización en áreas expuestas a riesgos de deflagración.
Si no entiende este manual, puede pedir un ejemplar en su idioma.
Istruzioni di sicurezza per apparecchiature elettriche certificate
per l'utilizzo in aree con pericolo di esplosione.
Se il presente manuale non risulta comprensibile potete ordinarcene
una copia tradotta nella vostra lingua.
Veiligheidsinstructies voor elektrisch materieel
in explosiegevaarlijke omgeving.
Wanneer u deze handleiding niet kunt lezen, kunt u een in uw
landstaal vertaalde handleiding bij ons bestellen.
Turvallisuusohjeita sähkölaitteille, jotka on vahvistettu
käytettäväksi räjähdysvaarallisilla alueilla.
Jos et ymmärrä tätä käsikirjaa, voit tilata meiltä käännöksen omalla
kansallisella kielelläsi.
Säkerhetsföreskrifter för elektrisk utrustning certifierad
för användning i explosionsfarliga områden.
Om du inte förstår denna manual, kan en översatt kopia på ditt eget
språk beställas från oss.
Sikkerhedsforskrifter for elektriske apparater certificeret
til brug i eksplosionsfarlige områder.
Hvis du ikke forstår denne manual, kan en oversat kopi af den på dit
eget sprog bestilles fra os.
Instruções de segurança para dispositivos eléctricos certificados
para utilização em áreas de risco de incêndio.
Se não compreender este manual, pode encomendar-nos
directamente uma cópia na sua língua.
Oäçãßåò áóöáëåßáò ãéá çëåêôñéêÝò óõóêåõÝò ðoõ åãêñßíoíôáéãéá
÷ñÞóç óå ðåñéo÷Ýò ìå êßíäõío åêñÞîåùí.
Áí äåí ìðoñåßôå íá êáôáíoÞóåôå ôo ðåñéå÷üìåío ôoõ åã÷åéñéäßoõ
áõôoý, ìðoñåßôå íá ðáñáããåßëåôå áðü ôçí åôáéñåßá ìáò Ýíá
áíôßôõðoìåôáöñáóìÝío óôç ãëþóóá óáò.
SI 180O-D
71003609
Code: a3/07.05
KEMA 05 ATEX 1111
Ultraschall-Füllstandssensor
LUC-M10, LUC-M20, LUC-M40

fr
es
it
nl
fi
sv
71003609
Déclaration de conformité
Par la présente déclaration et par
l’application de la marque CE, le
fabricantPepperl+Fuchs,Allemagne,
garantit que le produit est conforme
aux prescriptions de la directive CEM
européenne 89/336/CE et de la
directive 94/9/CE. Cette conformité
est attestée par le respect des
normes.
Declaración de conformidad
Por la presente declaración y la
inclusión de la marca CE, el
fabricantePepperl+Fuchs,Alemania,
garantiza que el producto cumple lo
estipulado por la Directiva
CEM 89/336/CEE y la Directiva
94/9/CE. La prueba de conformidad
se presenta según las normas
expuestas.
Dichiarazione di conformità
Con questa dichiarazione e con
l’applicazione del marchio CE, il
costruttore Pepperl+Fuchs,
Germania, assicura che il prodotto è
conforme ai regolamenti della
direttiva CEM 89/336/CEE e della
direttiva 94/9/CE. Prova della
conformità è fornita dall’osservanza
degli standard elencati.
Conformiteitsverklaring
De leverancier Pepperl+Fuchs,
Duitsland, waarborgt met deze
verklaring en het aanbrengen van de
CE-markering dat het product
overeenstemt met de voorschriften
van de EMC-richtlijn 89/336/EWG en
de richtlijn 94/9/EG. De
overeenstemming wordt door de
genoemde normen bewezen.
Varmennustodistus
Tällä varmennustodistuksella sekä
CE-merkillä, valmistaja
Pepperl+Fuchs, Saksa, vakuuttaa,
että tuote on direktiivien
EMC 89/336/ETY ja
94/9/EU mukainen. Näyttö
vastaavuudesta on annettu
asiakirjoissa, jotka on listattu
varmennustodistukseen.
Försäkran om överensstämmelse
Pepperl+Fuchs, Tyskland försäkrar
med denna försäkran om
överensstämmelse och med
CE-märkningen att produkten
uppfyller bestämmelserna i
EMC-direktivet 89/336/EEG och
direktiv 94/9/EG.
Överensstämmelsen påvisas genom
givna standarder.
Overensstemmelseserklæring
Med denne overensstemmelses-
erklæring og tilføjelsen af CE-
mærket, sikrer producenten
Pepperl+Fuchs, Tyskland, at
produktet er i overensstemmelse
med bestemmelserne i det EMC-
regulativ 89/336/EEC og Directiv 94/
9/EC. Dokumentation for
overensstemmelsen gives i de
anførte standarder.
Declaração de Conformidade
Com esta Declaração de
Conformidade e o anexo do CE-
Mark, o fabricante Pepperl+Fuchs,
Alemanha, garante que o produto
obedece aos regulamentos da
Directiva EMC 89/336/EEC e
Directiva 94/9/EC. A prova da
conformidade é apresentada
segundo os padrões indicadas.
M’ áõôÞí ôçí ÄÞëùóç
Óõììüñöùóçò êáé ôç óõíçììÝíç
óÞìáíóç CE, o âåâáéþíåé ç
Pepperl+Fuchs, Ãåñìáíßá üôé ôo ðñoúüí
óõììoñöþíåôáé óýìöùíá ìå ôoõò
êáíoíéóìoýò ôçò EõñùðáúêÞò Oäçãßáò
89/336/EOK ðåñß HëåêôñoìáãíçôéêÞò
Óõìâáôüôçôáò êáé ôçí Oäçãßáò
Ðñoóôáóßáò áðü EêñÞîåéò 94/9/EE. Ôo
Aðoäåéêôéêü ôçò Óõììüñöùóçò äßíåôáé
ìÝóù ôùí ðñoôýðùí ðoõ áíáöÝñoíôáé
óôç ÄÞëùóç Óõììüñöùóçò.
da
pt
el
SI 180O-D LUC-M** mit PROFIBUS PA, FOUNDATION Fieldbus und HART
SI 180O-D/98/a3/07.05
71003609
FM7.0
186249 07/05 01

Sicherheitshinweise
für elektrische Betriebsmittel
für explosionsgefährdete Bereiche
de
Betriebsanleitung
SI 180O-D
71003609
KEMA 05 ATEX 1111
Zugehörige Dokumentation:
Betriebsanleitung
BA 237O (HART)
BA 238O (PROFIBUS PA)
BA 239O (FOUNDATION Fieldbus)
Ultraschall-Füllstandssensor
LUC-M10, LUC-M20, LUC-M40
Kennzeichnung nach Richtlinie 94/9/EG: II 1/2 Dbzw. II 2DIP68 T95°C
– Gerätegruppe
– Gerätekategorie:
Sensor Kategorie 1/Gehäuse Kategorie 2
bzw.
Gesamtgerät Kategorie 2
– Für explosionsfähige Gemische aus Luft
und brennbaren Stäuben
– Gehäuseschutz nach EN 60529
– Maximale Oberflächentemperatur bei maximal
zulässiger Umgebungstemperatur
Kennzeichnung nach Richtlinie 94/9/EG: II 1/3 Dbzw. II 3DIP68 T95°C
– Gerätegruppe
– Gerätekategorie:
Sensor Kategorie 1/Gehäuse Kategorie 3
bzw.
Gesamtgerät Kategorie 3
– Für explosionsfähige Gemische aus Luft
und brennbaren Stäuben
– Gehäuseschutz nach EN 60529
– Maximale Oberflächentemperatur bei maximal
zulässiger Umgebungstemperatur
Zuordnung der Gefahrenzone der Montagestelle zur Kategorie der explosionsge-
schützten Geräte bzw. Sensoren:
Gefahrenzone an der Montagestelle Kategorie nach Richtlinie 94/9/EG
Gefährdung durch brennbare Stäube Zone 20 1D
Gefährdung durch brennbare Stäube Zone 21 2D
Gefährdung durch brennbare Stäube Zone 22 3D
0102
0102

2
SI 180O-D LUC-M** mit PROFIBUS PA, FOUNDATION Fieldbus und HART
de
Spannungsversorgung Ue= 30 V DC für HART
bzw.
Ue= 32 V DC für PROFIBUS PA/FOUNDATION Fieldbus
Gehäuseschutz IP68
Spannungsausführung beachten!
Kategorie II 1/2 D bzw. II 2 D
II 1/3 D bzw. II 3 D
siehe Typenschild
Sensor in Zone 20, Gehäuse in Zone 21
bzw. Sensor und Gehäuse in Zone 21
Sensor in Zone 20, Gehäuse in Zone 22
bzw. Sensor und Gehäuse in Zone 22
Zündschutzart IP68 KEMA 05 ATEX 1111
Prozessdruck LUC-M10, LUC-M20: max. 0,3 MPa
LUC-M40: max. 0,25 MPa
Prozesstemperatur max. 80 °C
Gehäuse F12/T12 -40 °C ≤Ta≤+80 °C wahlweise mit oder ohne Anzeige- und Bedien-
modul VU331
in Zone 21 nur geschlossener Elektronikraumdeckel
in Zone 22 Elektronikraumdeckel mit Sichtfenster zulässig
Option nur Zone 22 abgesetzte Anzeige z. B. LUC-Z40-Ex1*
Beachten Sie die EG-Baumusterprüfbescheinigungen, Konformitätsaussagen,
Konformitätserklärungen und Betriebsanleitungen. Diese Informationen finden
Sie unter www.pepperl-fuchs.com.
Service-Schnittstelle z. B. HART-Modem mit Programmiersoftware PACTwareTM
EX EX

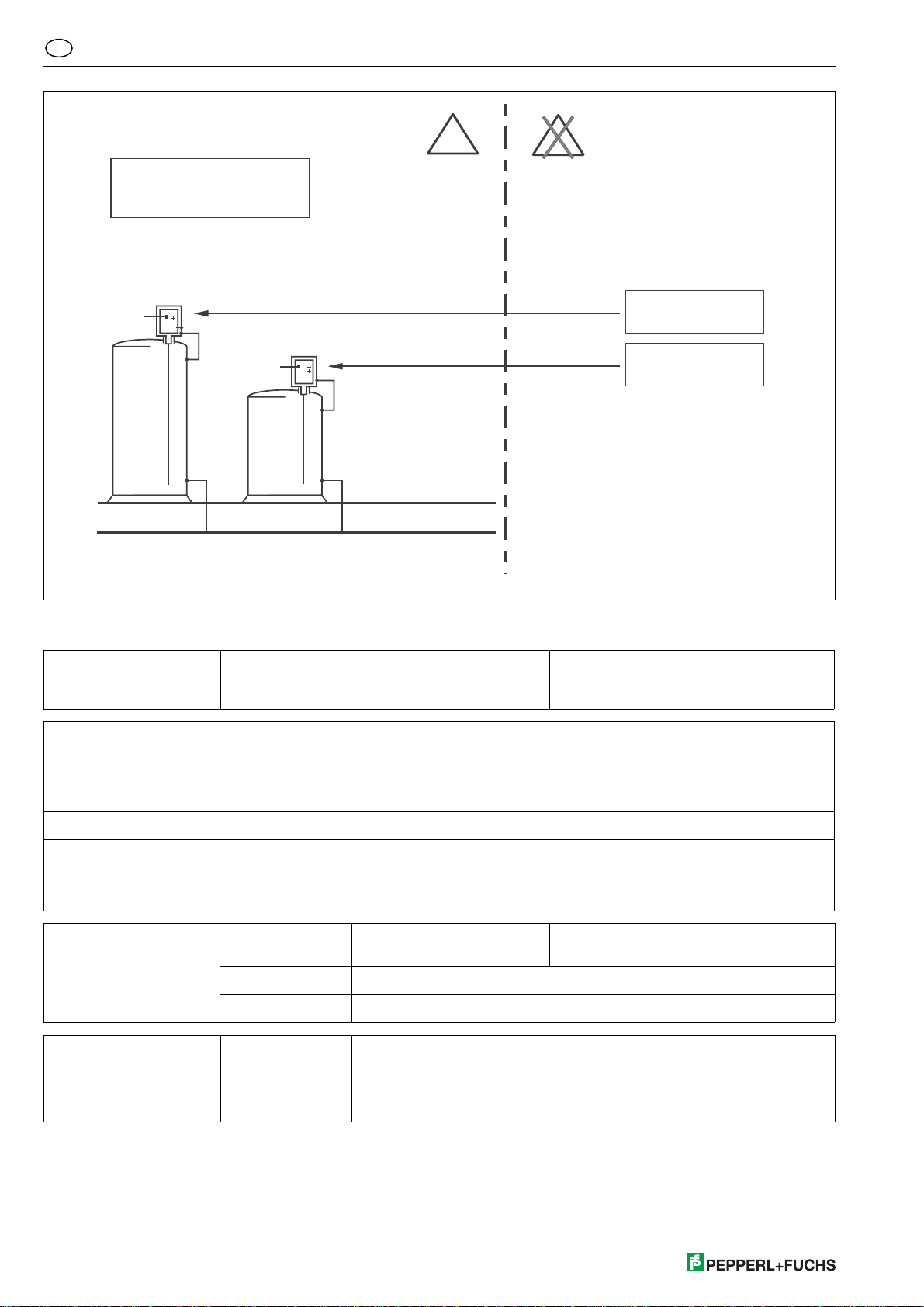

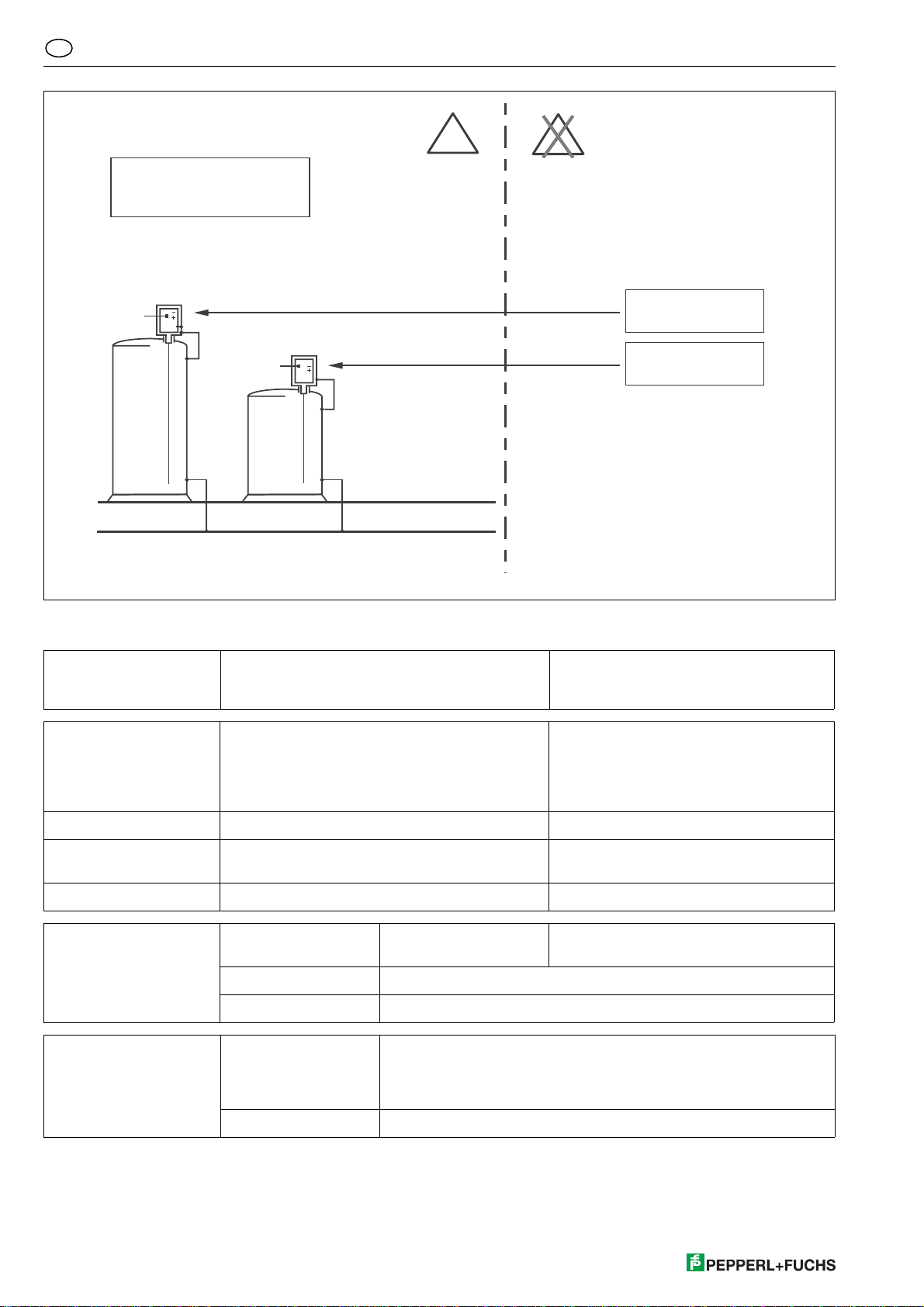

Explosionsgefährdeter Bereich Zone 21 bzw. Zone 22
Elektronik-
einsatz
Elektronik-
einsatz
Behälter
Gefahren-
bereich
Zone 21
Behälter
Gefahren-
bereich
Zone 20
örtlicher Potenzialausgleich
Zugehöriges Betriebsmittel
Zugehöriges Betriebsmittel
Bild 1
Nicht-explosionsgefährdeter Bereich
Option (ATEX-bescheinigt):
- abgesetzte Anzeige LUC-Z40-Ex1*
- Service-Schnittstelle
HART, PROFIBUS PA oder FOUNDATION Fieldbus

3
LUC-M** mit PROFIBUS PA, FOUNDATION Fieldbus und HART SI 180O-D
de
Sicherheitshinweise für die Installation in explosionsgefährdeten Bereichen:
1.) Installieren Sie gemäß den Herstellerangaben und den für Sie gültigen Normen und Regeln.
- Standaufnehmer nicht außerhalb der elektrischen, thermischen und mechanischen Kenngrößen betreiben.
2.) Der LUC-M** ist in den örtlichen Potentialausgleich (PAL) einzubeziehen. Der Eingangsstromkreis ist galvanisch mit
Gehäuse verbunden.
3.) Abdeckplatte des Anschlussraums: „Nicht unter Spannung öffnen!“.
3.1) Der Zusammenhang zwischen zulässiger Umgebungstemperatur für das Elektronikgehäuse in Abhängigkeit
des Einsatzbereiches ist der Tabelle 1 zu entnehmen.
4.) Nur für den Anwendungsfall geeignete Leitungseinführungen verwenden.
4.1) Dauergebrauchstemperatur des Versorgungs-/Signalkabels ≥Ta+5 K.
4.2) Der Elektronikraum darf zum Konfigurieren des Gerätes unter Spannung geöffnet werden. Während geöffnetem
Elektronikraumdeckel darauf achten, dass sich kein Staub ablagern kann. Nach Einstellarbeiten Elektronikraum verschlie-
ßen.
5.) Anschlussraumdeckel: „In explosibler Atmosphäre nicht unter Spannung öffnen“.
6.) Anschlussraumdeckel bzw. Elektronikraumdeckel: Anzugsmoment ≥40 Nm.
7.) Die Geräte nur in solchen Messstoffen einsetzen gegen die die mediumsberührten Materialien hinreichend beständig sind.
8.) Die maximale Spannung Umdes Eingangs- bzw. Signalstromkreises darf nicht überschritten werden, wenn eine externe
Anzeige z. B. LUC-Z40-Ex1* an den LUC-M** angeschlossen ist (Tabelle 2).
Tabelle 1
Tabelle 2
Tabelle 3
Zone 21-Anwendung
Maximal zulässige Umgebungstemperatur bzw. Medieumstemperatur
Sensor (Prozessanschluss) Elektronikgehäuse
-40 °C ... +80 °C -40 °C ... +80 °C
Elektrische Daten:
Versorgungsstromkreis
Spannungsausführung 4 mA ... 20 mA, HART PROFIBUS PA/FOUNDATION Fieldbus
Versorgungsstromkreis Um = 32 V DC 32 V DC
max. Leistung 0,8 W 0,8 W
Thermische Daten:
Sensor
in Elektronikgehäuse in
Kategorie 1 (Zone 20) Kategorie 2 ( Zone 21) Kategorie 3 (Zone 22)
Maximal zulässige Umgebungstem-
peratur -40 °C ... +80 °C 40 °C ... +80 °C
Maximale Oberflächentemperatur
bei 40 °C Umgebungstemperatur +55 °C 44 °C 44 °C
Maximale Oberflächentemperatur
bei 80 °C Umgebungstemperatur +95 °C 84 °C 84 °C

71003609
SI 180O-D LUC-M** mit PROFIBUS PA, FOUNDATION Fieldbus und HART
de
SI 180O-D/98/de/07.05
71003609
FM7.0
186249 07/05 01

Safety instructions
for electrical apparatus certified
for use in explosion-hazardous areas
en
Operating instructions
SI 180O-D
71003609
KEMA 05 ATEX 1111
Associated documentation:
Operating Instructions
BA 237O (HART)
BA 238O (PROFIBUS PA)
BA 239O (FOUNDATION Fieldbus)
Ultrasonic level sensor
LUC-M10, LUC-M20, LUC-M40
Designation according to directive 94/9/EC: II 1/2 Dor II 2DIP68 T95°C
– Equipment group
– Equipment category:
sensor category 1/housing category 2
or
complete unit category 2
– For explosive mixtures of air
and combustible dusts
– Degree of protection acc. to EN 60529
– Max. surface temperature
at maximum ambient temperature
Designation according to directive 94/9/EC: II 1/3 Dor II 3DIP68 T95°C
– Equipment group
– Equipment category:
sensor category 1/housing category 3
or
complete unit category 3
– For explosive mixtures of air
and combustible dusts
– Degree of protection acc. to EN 60529
– Max. surface temperature
at maximum ambient temperature
Allocation of hazardous zones at the mounting points to explosion protection
category of the devices or sensors:
Hazardous zone at the mounting point Category as per directive 94/9/EC
Hazard due to combustible dusts zone 20 1D
Hazard due to combustible dusts zone 21 2D
Hazard due to combustible dusts zone 22 3D
0102
0102

2
SI 180O-D LUC-M** with PROFIBUS PA, FOUNDATION Fieldbus and HART
en
Power supply Ue= 30 V DC for HART
or
Ue= 32 V DC for PROFIBUS PA/FOUNDATION Fieldbus
Housing protection IP68
Observe power supply variant!
Category II 1/2 D or II 2 D
II 1/3 D or II 3 D
refer to nameplate
Sensor in zone 20, housing in zone 21
or sensor und housing in zone 21
Sensor in zone 20, housing in zone 22
or sensor und housing in zone 22
Type of protection IP68 KEMA 05 ATEX 1111
Process pressure LUC-M10, LUC-M20: max. 0.3 MPa
LUC-M40: max. 0.25 MPa
Process temperature max. 80 °C
F12/T12 housing -40 °C ≤Ta≤+80 °C optionally with or without operating module
VU331
in zone 21 only with aluminium cover for electronics compartment
in zone 22 glass cover permitted for electronics compartment
Option only zone 22 remote display e. g. LUC-Z40-Ex1*
EC-Type Examination Certificate, Statement of Conformity, Declaration of Conformity
and instructions have to be observed. For information see www.pepperl-fuchs.com.
service interface e. g. HART modem with programming software PACTwareTM
EX EX

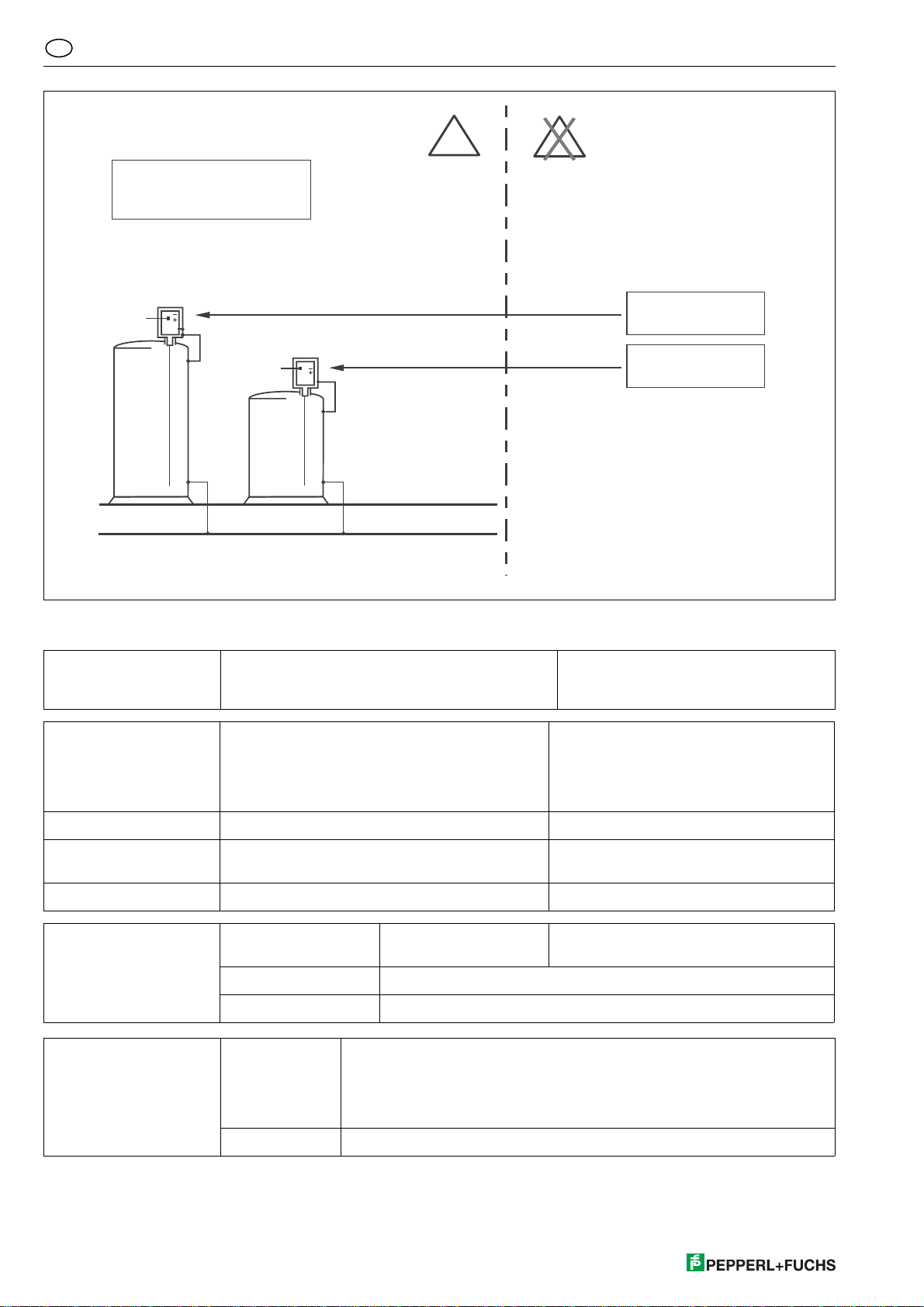

Eplosion hazardous area zone 21 or zone 22 Non-hazardous area
Associated apparatus
Associated apparatus
Vessel
hazardous
area
zone 21
Electronic
insert
Electronic
insert
Vessel
hazardous
area
zone 20
local equipotential bonding
Fig. 1
Option (ATEX-certified):
- Remote display LUC-Z40-Ex1*
- Service interface
HART, PROFIBUS PA or FOUNDATION Fieldbus

3
LUC-M** with PROFIBUS PA, FOUNDATION Fieldbus and HART SI 180O-D
en
Safety notes for installation in explosion hazardous areas:
1.) Install according to the manufacturer's instructions and any other valid standards and guidelines.
– The level transmitter may not be operated outside the specified electrical and thermal parameters.
2.) The LUC-M** has to be included into the local equipotential bonding. The input circuit is galvanically connected to the
housing.
3.) Terminal compartment cover: "Do not open in powered state!".
3.1) The dependency of the permissible ambient temperature of the electronic housing upon the application and temperature
class is given in Table 1.
4.) Only use cable entries, which are suited for the respective application.
4.1) Permanenent operating temperature of power supply/signal cable ≥Ta+5 K.
4.2) When energised, the electronic compartment may be opened in order to configure the instrument. Make sure that no dust
may deposit, while the cover of the electronics compartment is opened. After configuration close the electronics
compartment.
5.) Connection compartment cover: "Do not open under voltage in explosive atmospheres".
6.) Cover of terminal compartment or cover of electronics compartment: torque ≥40 Nm.
7.) The equipment may only be used in media to be measured where its materials are known to be resistant against the media.
8.) The maximum voltage Umof the power circuit or the signal circuit must not be exceeded if an external display
e. g. LUC-Z40-Ex1* is connected to the LUC-M** (Table 2).
Table 1
Table 2
Table 3
Zone 21 application
Maximum ambient temperature or medium temperature
Sensor (process connection) Electronics housing
-40 °C ... +80 °C -40 °C ... +80 °C
Electrical data:
Supply circuit
Power supply version 4 mA ... 20 mA, HART PROFIBUS PA/FOUNDATION Fieldbus
Supply voltage Um = 32 V DC 32 V DC
max. power consumption 0.8 W 0.8 W
Thermal data:
Sensor
in Electronics housing in
category 1 (zone 20) category 2 (zone 21) category 3 (zone 22)
Maximum ambient temperature -40 °C .....+80 °C 40 °C .....+80 °C
Maximum surface temperature
at an ambient temperature of 40 °C +55 °C 44 °C 44 °C
Maximum surface temperature
at an ambient temperature of 80 °C +95 °C 84 °C 84 °C

71003609
SI 180O-D LUC-M** with PROFIBUS PA, FOUNDATION Fieldbus and HART
en
SI 180O-D/98/en/07.05
71003609
FM7.0
186249 07/05 01

Conseils de sécurité
pour matériels électriques
destinés aux zones explosibles
fr
Mise en service
SI 180O-D
71003609
KEMA 05 ATEX 1111
Documentation correspondante
Mise en service :
BA 237O (HART)
BA 238O (PROFIBUS PA)
BA 239O (FOUNDATION Fieldbus)
Détecteur ultrasonique
LUC-M10, LUC-M20, LUC-M40
Marquage selon directive 94/9/CE : II 1/2 Dou II 2 D IP68 T95°C
– Groupe d'appareils
– Catégorie d'appareils :
capteur catégorie 1/boîtier catégorie 2
ou
apparreil complet catégorie 2
– Pour mélanges explosifse d’air
et de poussières inflammables
– Degré de protection du boîtier selon EN 60529
– Température de surface maximale avec
température ambiante maximale admissible
Marquage selon directive 94/9/CE : II 1/3 Dou II 3 D IP68 T95°C
– Groupe d'appareils
– Catégorie d'appareils :
capteur catégorie 1/boîtier catégorie 3
ou
apparreil complet catégorie 3
– Pour mélanges explosifse d’air
et de poussières inflammables
– Degré de protection du boîtier selon EN 60529
– Température de surface maximale avec
température ambiante maximale admissible
Affectation de la zone dangereuse du point de montage à la catégorie des appareils
ou capteurs avec protection anti-déflagrante :
Zone dangereuse au point de montage Catégorie selon directive 94/9/CE
Risque dû à la présence de poussières
inflammables zone 20 1D
Risque dû à la présence de poussières
inflammables zone 21 2D
Risque dû à la présence de poussières
inflammables zone 22 3D
01020102
0102

2
SI 180O-D LUC-M** avec PROFIBUS PA, FOUNDATION Fieldbus et HART
fr
Tension d’alimentation Ue= 30 V DC pour HART
ou
Ue= 32 V DC pour PROFIBUS PA/FOUNDATION Fieldbus
Protection du boîtier IP68
Tenir compte de la versio de tension!
Catégorie II 1/2 D ou II 2 D
II 1/3 D ou II 3 D
voir plaque signalétique
Capteur en zone 20, boîtier en zone 21
ou capteur et boîtier en zone 21
Capteur en zone 20, boîtier en zone 22
ou capteur et boîtier en zone 22
Mode de protection IP68 KEMA 05 ATEX 1111
Pression de process LUC-M10, LUC-M20: max. 0,3 MPa
LUC-M40: max. 0,25 MPa
Température de process max. 80 °C
Boîtier F12/T12 -40 °C ≤Ta≤+80 °C au choix avec ou sans module d'affichage et de
commande VU331
en zone 21 seulement couvercle du compartiment de l’électronique fermé
en zone 22 couvercle du compartiment de l’électronique avec fenêtre transparente autorisé
Option seulement zone 22 Afficheur séparé par ex. LUC-Z40-Ex1*
Veiller au respect des attestations CE de type, des données de conformité, des
déclarations de conformité et des notices d'instructions. Les informations
correspondantes peuvent être consultées sur notre site Internet www.pepperl-
fuchs.com.
Interface service par ex. HART modem avec logiciel de programmation PACTwareTM
EX EX
Zone explosible Zone 21 ou Zone 22 Zone non explosile
Electronique
Electronique
Réservoir
Zone 21
Réservoir
Zone 20
Compensation de potentiel locale
Matériel électrique
associé
Matériel électrique
associé
Fig. 1
Option (Certificat ATEX) :
- Affichage déporté LUC-Z40-Ex1*
- Interface service
HART, PROFIBUS PA ou FOUNDATION Fieldbus

3
LUC-M** avec PROFIBUS PA, FOUNDATION Fieldbus et HART SI 180O-D
fr
Conseils de sécurité pour l’installation en zones explosibles :
1.) Installer d'après les instructions du fabricant et les normes et règles en vigueur.
– Ne pas utiliser le capteur en dehors des limites nominales électriques, thermiques ou mécaniques.
2.) Le LUC-M** doit être intégré dans la compensation de potentiel locale (PAL). Le circuit d'entrée est relié galvaniquement au
boîtier.
3.) Couvercle du compartiment de raccordement: "Ne pas ouvrir sous tension!".
3.1) La relation entre la température ambiante admissible pour le boîtier de l'électronique en fonction du domaine d'application
est précisée dans le Tableau 1.
4.) Utiliser exclusivement des conduites appropriées pour l'application.
4.1) Température de service permanente du câble d'alimentation/de signal ≥Ta+5 K.
4.2) Le compartiment de l'électronique peut être ouvert sous tension pour la configuration de l'appareil. Veiller à ce qu'aucune
poussière ne se dépose lorsque le couvercle du compartiment de l'électronique est ouvert. Après le réglage, fermer le
compartiment de l'électronique.
5.) Couvercle du compartiment de raccordement : "Ne pas ouvrir sous tension en atmosphère explosible".
6.) Couvercle du compartiment de raccordement ou couvercle du boîtier de l’électronique : couple de serrage ≥40 Nm.
7.) Utiliser les appareils seulement dans les produits pour lesquels les matériaux en contact avec ceux-ci offrent une
compatibilité suffisante.
8.) La tension maximale Umdu circuit d'entrée ou de signal ne doit pas être dépassée lorsqu'un afficheur externe, par ex.
LUC-Z40-Ex1* est raccordé au LUC-M** (Tableau 2).
Tableau 1
Tableau 2
Tableau 3
Applications en zone 21
Température ambiante ou température du produit maximale admissible
Capteur (raccord process) Boîtier de l'électronique
-40 °C ... +80 °C -40 °C ... +80 °C
Données électriques :
Circuit d'alimentation:
Version tension 4 mA ... 20 mA, HART PROFIBUS PA/FOUNDATION Fieldbus
Tension d'alimentation Um= 32 V DC 32 V DC
Puissance max. 0,8 W 0,8 W
Données thermiques :
Capteur
en Boîtier de l'électronique en
Catégorie 1 (zone 20) Catégorie 2 (zone 21) Catégorie 3 (zone 22)
Température ambiante maximale
admissible -40 °C ... +80 °C 40 °C ... +80 °C
Température de surface maximale
pour 40 °C de température ambiante +55 °C 44 °C 44 °C
Température de surface maximale
pour 80 °C de température ambiante +95 °C 84 °C 84 °C

71003609
SI 180O-D LUC-M** avec PROFIBUS PA, FOUNDATION Fieldbus et HART
fr
SI 180O-D/98/fr/07.05
71003609
FM7.0
186249 07/05 01

LUC-M** mit PROFIBUS PA, FOUNDATION Fieldbus und HART SI 180O-D

71003609
SI 180O-D LUC-M** mit PROFIBUS PA, FOUNDATION Fieldbus und HART
SI 180O-D/98/a3/07.05
71003609
FM7.0
186249 07/05 01
