Perel LEDA4011RGB User manual

LEDA4011RGB/
LEDA4012RGB
LED FLOODLIGHT - RGB
LED-SCHIJNWERPER - RGB
PROJECTEUR LED - RVB
PROYECTOR LED - RGB
LED-STRAHLER - RGB
REFLEKTOR LED - RGB
HOLOFOTE LED - RGB
USER MANUAL 3
HANDLEIDING 9
MODE D'EMPLOI 15
MANUAL DEL USUARIO 21
BEDIENUNGSANLEITUNG 27
INSTRUKCJA OBSŁUGI 33
MANUAL DO UTILIZADOR 39

LEDA4011RGB/LEDA4012RGB
V. 03 –18/09/2017 2 ©Velleman nv
2D Light Distribution Curve
2D-lichtverdelingscurve
Courbe photométrique 2D
Curva de distribución de la luz 2D
2D- Lichtverteilungskurve
Krzywa rozkładu światła 2D
Curva de distribuição de luz 2D

LEDA4011RGB/LEDA4012RGB
V. 03 –18/09/2017 3 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of
the device after its lifecycle could harm the environment. Do not
dispose of the unit (or batteries) as unsorted municipal waste; it
should be taken to a specialized company for recycling. This device
should be returned to your distributor or to a local recycling
service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Perel! Please read the manual thoroughly before
bringing this device into service. If the device was damaged in transit, do
not install or use it and contact your dealer.
2. Safety Instructions
Keep this device away from children and unauthorized users.
Risk of electroshock when opening the cover. Touching live
wires can cause life-threatening electroshocks. Do not
disassemble or open the housing yourself. Have the device
repaired by qualified personnel.
This luminaire does not have a built-in device to disconnect it
from the electric mains. Make sure to electrically isolate the
luminaire before installation or maintenance activities are
performed.
Do not crimp the power cord and protect it against damage.
Warning! If the power cord is damaged, it must be replaced by
the manufacturer, its service agent, or similarly qualified persons
in order to avoid any hazard.
Make sure that the available voltage does not exceed the voltage
stated in the specifications of this manual.
A qualified technician shall install and service this device.
DO NOT disassemble or open the cover. There are no user-
serviceable parts inside the device. Refer to an authorized dealer
for service and/or spare parts.
Caution: possibly hazardous optical radiation emitted from this
product. Do not look at operating lamp. Eye injury may result.

LEDA4011RGB/LEDA4012RGB
V. 03 –18/09/2017 4 ©Velleman nv
Caution: device heats up during use.
Respect a minimum distance of 0.5 m between the device’s
light output and any illuminated surface.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last pages
of this manual.
Keep this device away from extreme temperatures.
Protect this device from shocks and abuse. Avoid brute force
when operating the device.
This device is not suitable for dimming.
Do not use the luminaire with a cracked or broken
protective glass. Disconnect immediately from the
mains and have it repaired by a qualified technician.
Familiarise yourself with the functions of the device before actually
using it.
All modifications of the device are forbidden for safety reasons. Damage
caused by user modifications to the device is not covered by the warranty.
Only use the device for its intended purpose. All other uses may lead to
short circuits, burns, electroshocks, lamp explosion, crash, etc. Using
the device in an unauthorised way will void the warranty.
Damage caused by disregard of certain guidelines in this manual is not
covered by the warranty and the dealer will not accept responsibility for
any ensuing defects or problems.
Use the original packaging if the device is to be transported.
Keep this manual for future reference.

LEDA4011RGB/LEDA4012RGB
V. 03 –18/09/2017 5 ©Velleman nv
4. Features
floodlight for commercial or residential use
die-cast aluminium housing with tempered glass
ribbed for maximum heat dissipation
suited for outdoor use (IP65)
comes with 30 cm unterminated cable and adjustable bracket
5. Installation
Guidelines
A qualified technician should install and service this device.
The construction to which the device is attached should be able to
support 4 times the weight of the device for one hour without
deformation.
Never stand directly below the device when it is being mounted,
removed or serviced. Have a qualified technician check the device once
a year and once before you bring it into service.
Overhead mounting requires extensive experience: calculating workload
limits, determining the installation material to be used… Have the
material and the device itself checked regularly. Do not attempt to
install the device yourself if you lack these qualifications as improper
installation may result in serious injuries.
This device is not suitable for dimming.
Distances
Keep at least 50 cm distance at the top and bottom, and 30 cm on
either side.
Respect a minimum distance of 0.5 m between the device’s light output
and any illuminated surface.

LEDA4011RGB/LEDA4012RGB
V. 03 –18/09/2017 6 ©Velleman nv

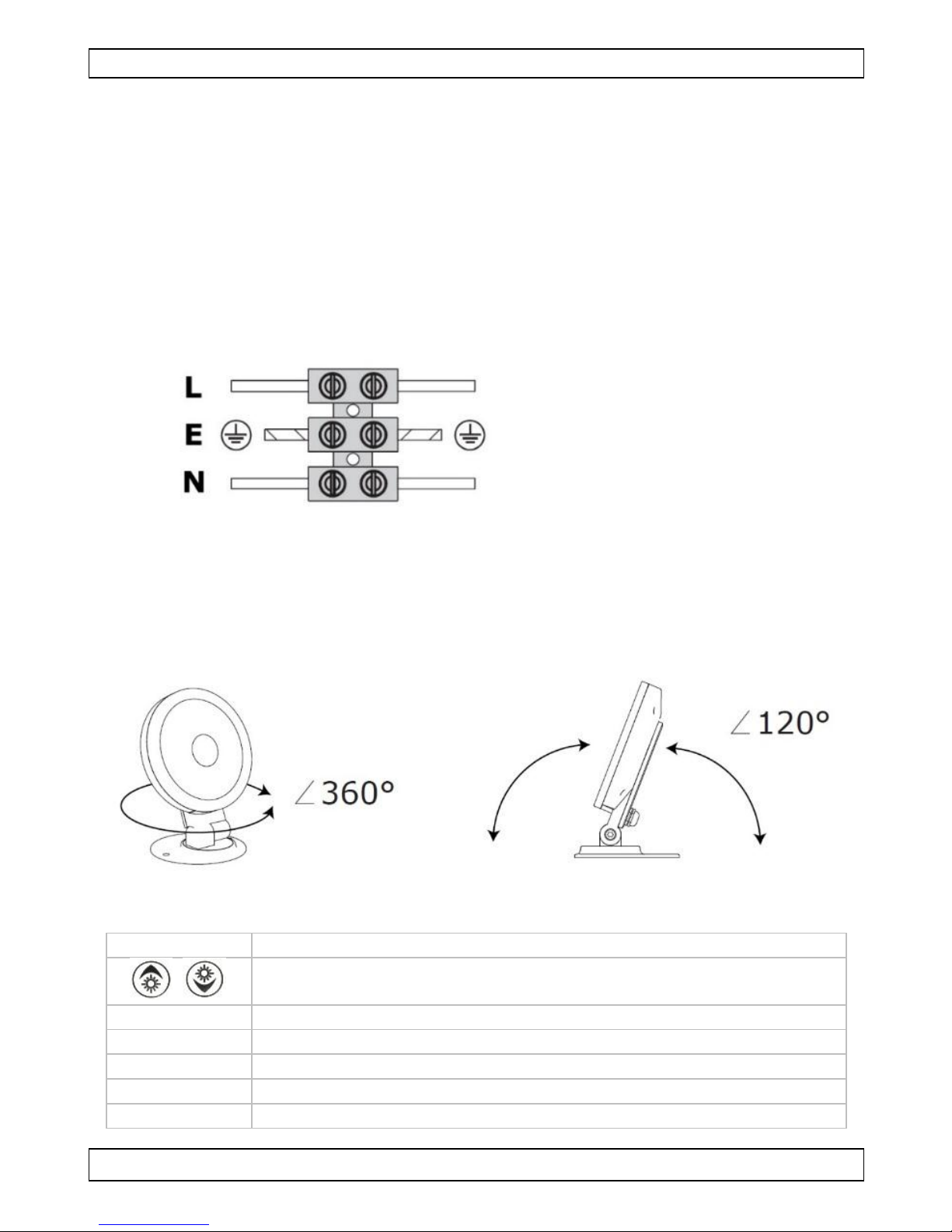

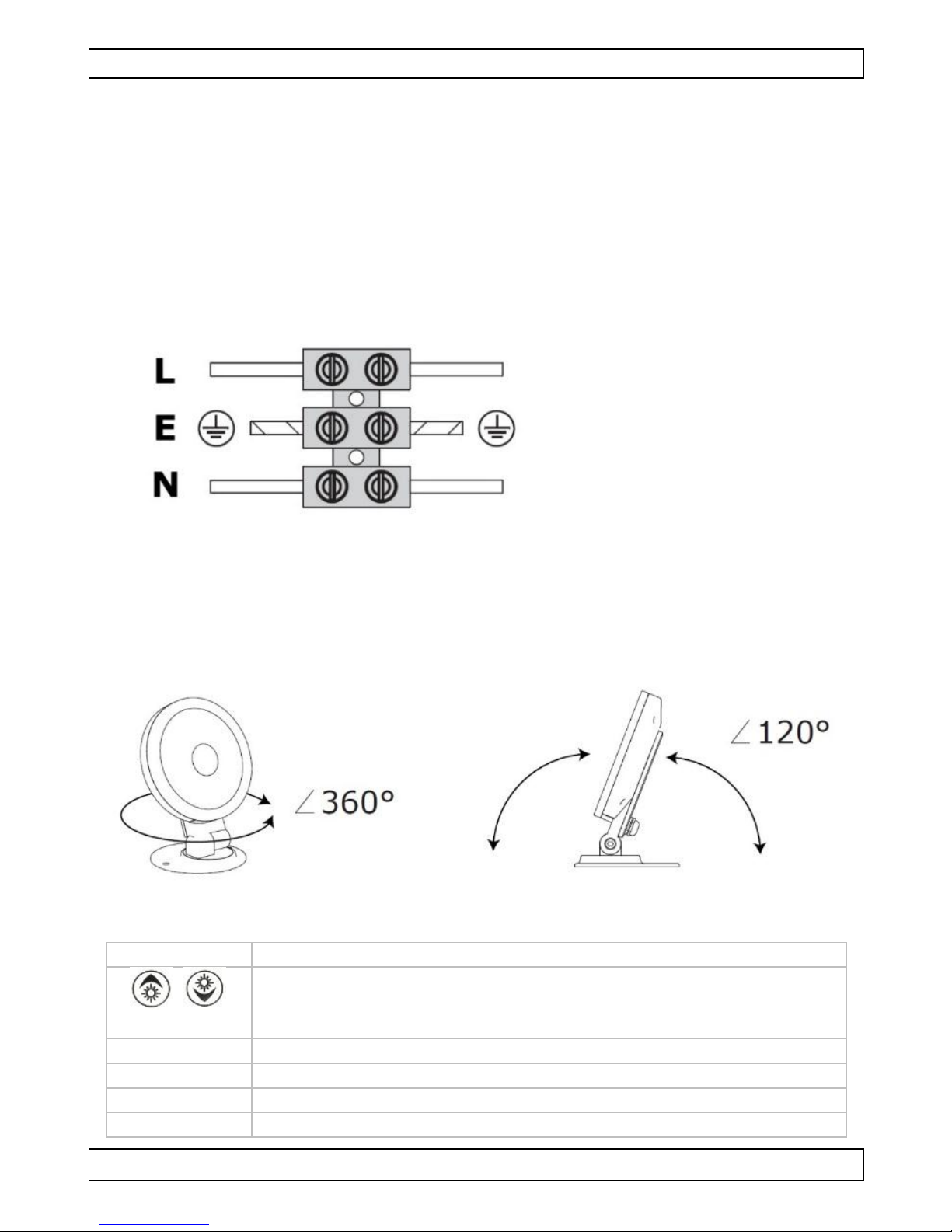

Mounting the Lamp
1. This luminaire does not have a built-in device to disconnect it from the
electric mains. Make sure to electrically isolate the luminaire before
installation or maintenance activities are performed.
2. Use the mounting bracket to determine the location of the mounting
holes.
3. Drill the holes and secure the bracket using screws and wall plugs.
4. Connect the power cable to a suitable junction box (not incl.). Make
sure the connection is properly earthed. Make sure there is no strain
on the cable; leave sufficient slack.
L = line, brown
E = earth, yellow/green
N = neutral, blue
Warning: if the power cable is damaged, it must be replaced by the
manufacturer, his service agent, or a similar qualified person in order to
avoid any hazard.
5. To point the lamp in the desired direction: loosen the hinges using a
hex key.
6. Tilt the lamp in the desired angle and tighten the hinges.
6. Remote Control
ON/OFF
switch on/off
/
increase/decrease brightness
FADE
7-colour gradual range
FLASH
3-colour flashing
SMOOTH
3-colour gradual change
STROBE
7-colour flashing
RGB
single colour selection

LEDA4011RGB/LEDA4012RGB
V. 03 –18/09/2017 7 ©Velleman nv
7. Cleaning and Maintenance
All screws should be tight and free of corrosion.
The housing, the visible parts, the mounting supports and the
installation location (e.g. ceiling, suspension, trussing) should not be
deformed, modified or tampered with; e.g. do not drill extra holes in
mounting supports, do not change the location of the connections…
Mechanically moving parts must not show any signs of wear and tear.
The electric power supply cables must not show any damage. Have a
qualified technician maintain the device.
If the protective glass is damaged, disconnect the lamp immediately
from the mains. Have it repaired immediately by a qualified technician.
Do not use the lamp with a cracked or broken protective glass.
This luminaire does not have a built-in device to disconnect it from the
electric mains. Make sure to electrically isolate the luminaire before
installation or maintenance activities are performed.
Wipe the device regularly with a moist, lint-free cloth. Do not use
alcohol or solvents.
There are no user-serviceable parts.
Contact your dealer for spare parts if necessary.
8. Technical Specifications
LEDA4011RGB
LEDA4012RGB
body colour
white
electrical data
power LED module
6x 3 W RGB SMD LED
14x 3 W RGB SMD LED
total nominal power
10 W
20 W
nominal voltage
driver
230 V~
nominal voltage
LED module
red
2.0-2.2 V
green
3.0-3.2 V
blue
3.0-3.2 V
power factor
0.5
energy
consumption
10 kWh/1000 h
20 kWh/1000 h
cable
H05RN-F 3G1.0 - 30 cm
light technical data
colour
RGB
colour temperature
N/A
beam angle
110°
luminous intensity
60 cd
145 cd

LEDA4011RGB/LEDA4012RGB
V. 03 –18/09/2017 8 ©Velleman nv
luminous flux
156 lm (white)
370 lm (white)
colour rendering
index
N/A
starting time
< 0.5 s
warm-up time
(60 %)
< 1 s
lifespan
nominal life time
30 000 h
number of
switching cycles
15 000
dimensions
133 x 104 x 176 mm
159 x 125 x 212 mm
weight
530 g
860 g
cable length
100 cm
option
LEDAPIN01
spike for LED floodlight –small
Use this device with original accessories only. Velleman nv cannot
be held responsible in the event of damage or injury resulting from
(incorrect) use of this device. For more info concerning this product
and the latest version of this manual, please visit our website
www.perel.eu. The information in this manual is subject to change
without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

LEDA4011RGB/LEDA4012RGB
V. 03 –18/09/2017 9 ©Velleman nv
HANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het
na zijn levenscyclus wordt weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij
een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet
dit toestel naar uw verdeler of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het
toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport,
installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsvoorschriften
Houd dit toestel buiten het bereik van kinderen en onbevoegden.
Elektrocutiegevaar bij het openen van het toestel. Raak geen
kabels aan die onder stroom staan om dodelijke elektrische
schokken te vermijden. Open de behuizing niet zelf. Laat het
onderhoud van het toestel over aan een vakman.
Dit toestel is niet uitgerust met een aan/uit-schakelaar om het
van het lichtnet los te koppelen. Isoleer het toestel elektrisch
voor de installatie of onderhoud.
De voedingskabel mag niet beschadigd zijn of ingekort worden.
Waarschuwing! Indien de voedingskabel beschadigd is, dan
moet deze door de fabrikant, diens servicedienst, of een
gelijkwaardig bekwaam persoon vervangen worden om gevaar te
voorkomen.
De beschikbare netspanning mag niet hoger zijn dan de
spanning vermeld in de specificaties achteraan de handleiding.
Laat dit toestel installeren en onderhouden door een geschoolde
technicus.

LEDA4011RGB/LEDA4012RGB
V. 03 –18/09/2017 10 ©Velleman nv
Demonteer of open dit toestel NOOIT. Er zijn geen
onderdelen in het toestel die door de gebruiker gerepareerd
kunnen worden. Contacteer uw verdeler voor eventuele
reserveonderdelen.
Opgelet: mogelijk gevaarlijke optische straling. Kijk nooit
rechtstreeks in de lichtstraal. Dit kan leiden tot oogletsels.
Opgelet: dit toestel wordt zeer warm tijdens het gebruik.
Zorg voor een minimumafstand van 0.5 m tussen de
lichtuitgang van het toestel en het belichte oppervlak.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze
handleiding.
Bescherm dit toestel tegen extreme temperaturen.
Bescherm tegen schokken. Vermijd brute kracht tijdens de
bediening van het toestel.
Dit toestel is niet geschikt om te dimmen.
Gebruik het toestel niet indien het beschermglas
gebarsten of gebroken is. Ontkoppel het toestel
onmiddellijk en laat het herstellen door een
geschoolde technicus.
Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het
toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan
het toestel valt niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. Andere
toepassingen kunnen leiden tot kortsluitingen, brandwonden,
elektrische schokken, enz. De garantie vervalt automatisch bij
ongeoorloofd gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid
