Piaget 1200S User manual

2
Français
6
English
10
Deutsch
14
Italiano
18
Español
22
Português
26
Русский
34
中文
30
日本語
38
한국어
45

32
S
Mouvement mécanique à remontage automatique
extra-plat, squelette
FONCTIONS
Heure et minute au centre.
FINITIONS
Platine et ponts satinés soleil.
Platine et ponts anglés et étirés à la main.
Roues cerclées et satinées soleil.
Pieds de vis borgnes, têtes de vis polies,
fentes anglées.
Un « P » est apposé sur la raquetterie
comme signature Piaget.
Blason gravé sur la masse oscillante en platine noire.
Vis noires côté ponts et platine.
Egalement disponible en gris anthracite
avec masse oscillante traitée en couleur or rose
et traité en couleur or rose.
SPÉCIFICITÉS
• Mouvement mécanique à remontage automatique squelette le plus plat au monde (2,4 mm).
• Mouvement développé sur la base du 1200P avec micro-rotor en platine décentré.
• Squelette extra-plat, fruit de l’expertise unique Piaget.
• Temps de développement du mouvement : 2 ans et demi.
MOUVEMENTMÉCANIQUEÀREMONTAGEAUTOMATIQUE
EXTRAPLATSQUELETTE
1200S
FRANÇAIS
31,9 mm
2,4 mm
Nombre de rubis :
Composants :
Hauteur de mouvement :
Dimensions d’encageage :
Alternance :
Réserve de marche :
26
189
2,4 mm
14’’’1 /4 (31,9 mm)
21’600 alternances/
heure, 3 Hz
environ 44 heures
Disponible en gris
anthracite avec masse
oscillante traitée en
couleur or rose et traité
en couleur or rose

54
REMONTAGEDUMOUVEMENT
Le remontage automatique est assuré par le mouvement du poignet lorsque la montre est
portée. Si la montre n’a pas été portée depuis environ 44 heures, procédez au remontage
manuel en position 0, en tournant la couronne vers l’avant (environ 10 tours de couronne
sont suffisants pour relancer le mécanisme).

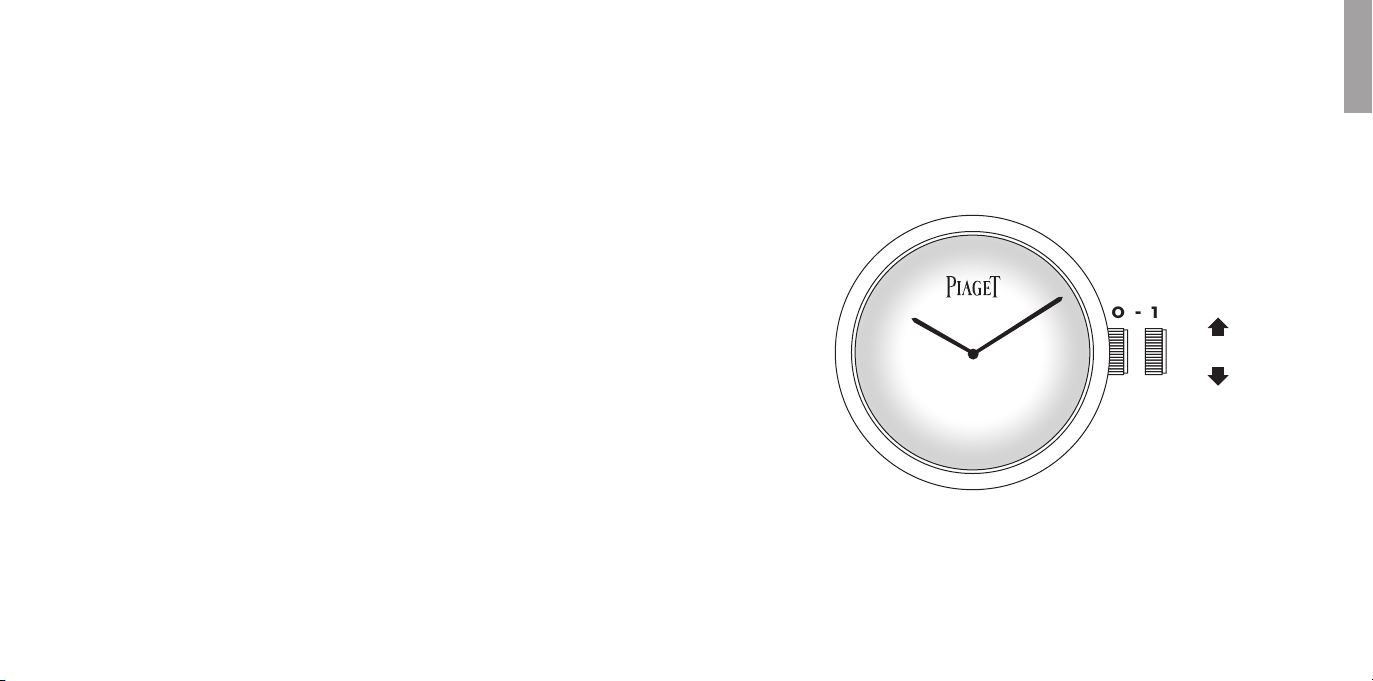

MISEÀL’HEURE
Tirez la couronne en position 1, puis tournez-la dans le sens avant ou arrière pour
positionner les aiguilles. Repoussez la couronne en position 0 à la fin de la manipulation.
RÉGLAGEDESFONCTIONS
1200S MOUVEMENTMÉCANIQUEÀREMONTAGEAUTOMATIQUE
EXTRAPLATSQUELETTE
FRANÇAIS
0 - 1
ARRIÈRE
AVANT

76
S
Ultra-thin skeleton self-winding mechanical
movement
FUNCTIONS
Central hours and minutes.
FINISHING
Sunburst satin-brushed plate and bridges.
Hand-bevelled, hand-drawn bridges and plate.
Circular and sunburst satin-brushed wheels.
Polished blind tapped screws, polished heads,
bevelled slots.
“P” fixed to the regulator assembly
as Piaget signature.
Engraved coat of arms on the black platinum
oscillating weight.
Black screws on plate and bridges.
Also available in slate grey colour treatment
and pink gold coloured oscillating weight
and in pink gold colour treatment.
ENGLISH
SPECIFICHIGHLIGHTS
• The world’s thinnest self-winding mechanical skeleton movement (2.4 mm).
• Movement developed on the basis of the 1200P with its off-centred small platinum
oscillating weight.
• Piaget unique ultra-thin skeleton know-how.
• Movement development time: 2 years 1/2.
ULTRATHINSKELETONSELFWINDINGMECHANICAL
MOVEMENT
1200S
31.9 mm
2.4 mm
Jewels:
Components:
Movement thickness:
Casing dimensions:
Frequency:
Power reserve:
26
189
2.4 mm
14’’’1 /4 (31.9 mm)
21’600 vibrations/
hour, 3 Hz
approximately 44 hours
Available in slate grey
colour treatment and pink
gold coloured oscillating
weight and in pink gold
colour treatment

98
WINDINGTHEMOVEMENT
Self-winding watches are wound by the movement of the wrist when the watch is worn.
If the watch has not been worn for around 44 hours, wind it by hand with the crown in
position 0, that is, turn the crown in the forward direction (around 10 turns of the crown
are sufficient to restart the mechanism).

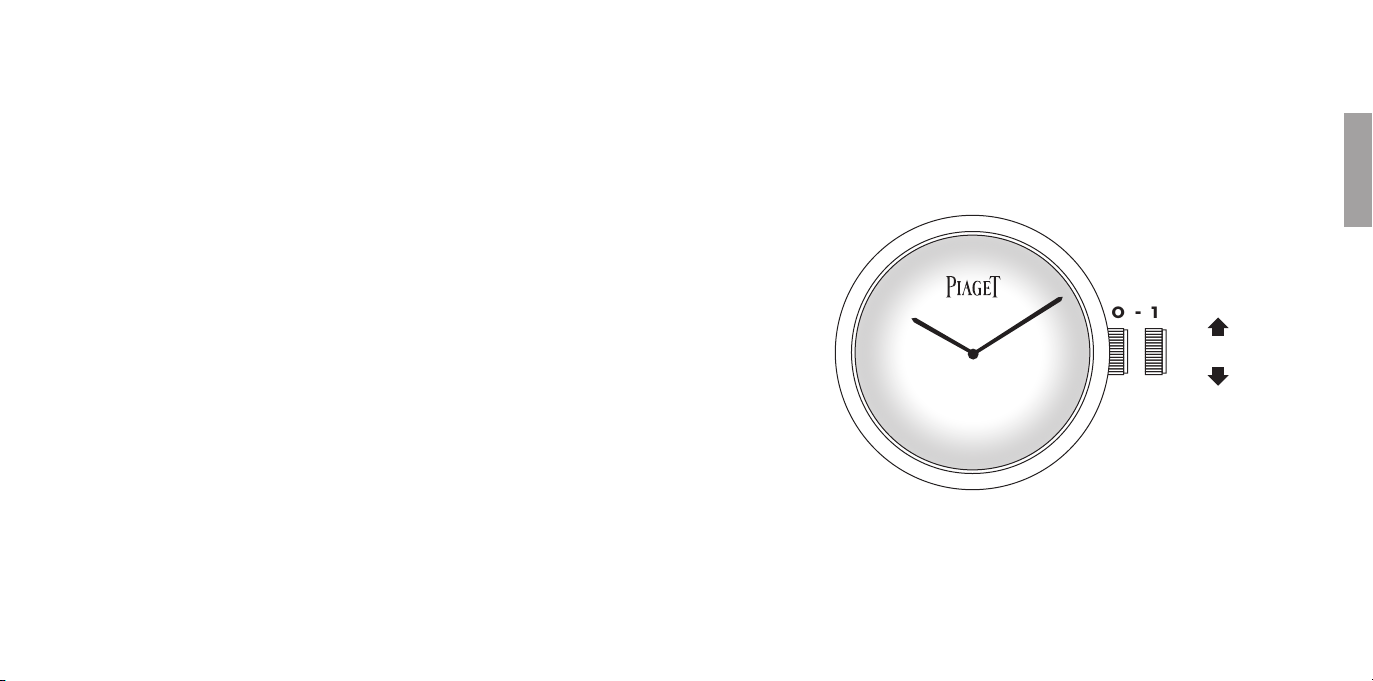

SETTINGTHETIME
Pull the crown out to position 1, then turn it forward or backward to position the hands.
Push the crown back to position 0 aer the adjustment.
ADJUSTINGTHEFUNCTIONS
1200S ULTRATHINSKELETONSELFWINDINGMECHANICAL
MOVEMENT
ENGLISH
0 - 1
BACKWARD
FORWARD

1110
S
Ultraflaches, mechanisches, skelettiertes Uhrwerk mit
Automatikaufzug
FUNKTIONEN
Zentrale Stunden- und Minutenanzeige.
VEREDELUNGEN
Werkplatte und Brücken mit Sonnensatinierung.
Von Hand anglierte und bearbeitete Werkplatte
und Brücken.
Kreisförmig geschliffene Räder mit Sonnensatinierung.
Blinde Schraubenenden, polierte Schraubenköpfe,
abgeschrägte Schlitze.
Piaget-Signatur „P“ auf der Regulatoreinheit.
Eingraviertes Wappen auf dem schwarzen Platinrotor.
Schwarze Schrauben auf den Brücken
und der Werkplatte.
Ebenfalls in Anthrazitgrau mit roségoldfarbenem
Rotor oder in Roségoldfarben erhältlich.
ULTRAFLACHESMECHANISCHESSKELETTIERTESUHRWERK
MITAUTOMATIKAUFZUG
1200S
DEUTSCH
BESONDERHEITEN
• Das flachste mechanische, skelettierte Automatikwerk der Welt (2,4 mm).
• Entwickelt auf der Basis des Kalibers 1200P mit kleinem, dezentralem Platinrotor.
• Skelettiert und ultraflach: einzigartige Kunstfertigkeit von Piaget.
• Entwicklungszeit des Uhrwerks: 2 1/2 Jahre.
31,9 mm
2,4 mm
Anzahl der Lagersteine:
Anzahl der Bauteile:
Werkhöhe:
Maße zur Gehäusepassung:
Frequenz:
Gangreserve:
26
189
2,4 mm
14’’’1 /4 (31,9 mm)
21.600 Halbschwingungen/
Stunde, 3 Hz
ca. 44 Stunden
Ebenfalls in Anthrazitgrau
mit roségoldfarbenem
Rotor oder in
Roségoldfarben erhältlich

1312
AUFZIEHENDESUHRWERKS
Automatikuhren werden durch die natürlichen Bewegungen am Handgelenk aufgezogen.
Wurde die Uhr jedoch ca. 44 Stunden nicht getragen, sollten Sie sie folgendermaßen
von Hand aufziehen: Drehen Sie die Aufzugskrone in Position 0 vorwärts (ungefähr
10 Umdrehungen reichen, um den Automatikmechanismus wieder in Gang zu setzen).
EINSTELLENDERZEIT
Ziehen Sie die Krone auf Position 1 heraus und drehen Sie sie vor- oder rückwärts, bis
die Zeiger die richtige Position erreicht haben. Drücken Sie die Krone hinterher wieder
sorgfältig auf Position 0 zurück.
EINSTELLENDERFUNKTIONEN
1200S ULTRAFLACHESMECHANISCHESSKELETTIERTESUHRWERK
MITAUTOMATIKAUFZUG
DEUTSCH
0 - 1
ZURÜCK
VOR

1514
S
Movimento meccanico a carica automatica
extra-piatto squelette
FUNZIONI
Ore e minuti al centro.
FINITURE
Platina e ponti satinati ad effetto soleil.
Platina e ponti smussati e rifiniti a mano.
Ruote circolari e satinate ad effetto soleil.
Viti cieche, teste delle viti lucide, scanalature smussate.
Racchetta di regolazione con apposta
una “P” come firma Piaget.
Blasone inciso sulla massa oscillante in platino
di colore nero.
Viti nere sui ponti e sulla platina.
Disponibile anche in grigio antracite con massa
oscillante trattata in colore oro rosa
e trattato in colore oro rosa.
MOVIMENTOMECCANICOACARICAAUTOMATICA
EXTRAPIATTOSQUELETTE
1200S
ITALIANO
CARATTERISTICHE
• Il movimento meccanico squelette a carica automatica più sottile al mondo (2,4 mm).
• Movimento sviluppato sulla base del 1200P con massa oscillante in platino decentrata.
• Movimento squelette extra-piatto, frutto del savoir-faire unico di Piaget.
• Tempo di sviluppo del movimento: 2 anni e mezzo.
31,9 mm
2,4 mm
Rubini:
Componenti:
Spessore del movimento:
Dimensione del movimento:
Frequenza:
Riserva di carica:
26
189
2,4 mm
14’’’1 /4 (31,9 mm)
21.600 alternanze/
ora, 3 Hz
circa 44 ore
Disponibile anche
in grigio antracite con
massa oscillante trattata
in colore oro rosa e
trattato in colore oro rosa

1716
CARICADELMOVIMENTO
La carica automatica è assicurata dal movimento del polso mentre si indossa l’orologio.
Se l’orologio non viene indossato per circa 44 ore, occorre procedere alla carica manuale
in posizione 0, facendo ruotare la corona in avanti (circa 10 giri di corona sono sufficienti
per far ripartire il meccanismo).
REGOLAZIONEDELL’ORA
Portare la corona in posizione 1, quindi ruotarla in senso orario o antiorario per regolare le
lancette. Al termine dell’operazione, riportare la corona in posizione 0.
REGOLAZIONEDELLEFUNZIONI
1200S MOVIMENTOMECCANICOACARICAAUTOMATICA
EXTRAPIATTOSQUELETTE
ITALIANO
0 - 1
SENSOANTIORARIO
SENSOORARIO

1918
S
Movimiento mecánico esqueleto ultraplano
de cuerda automática
FUNCIONES
Horas, minutos.
ACABADOS
Platina y puentes satinados motivo sol.
Platina y puentes biselados y estirados a mano.
Ruedas cercladas satinadas motivo sol.
Tornillos ciegos, cabezas pulidas, hendiduras
biseladas.
« P » situada en la raquetería como firma de Piaget.
Emblema grabado en la masa oscilante
en platino negro.
Tornillos negros en los puentes y en la platina.
También disponible en gris antracita con masa
oscilante tratada en color oro rosa y tratado
en color oro rosa.
ESPECIFICIDADES
• Movimiento mecánico esqueleto de cuerda automática, el más plano del mundo (2,4 mm).
• Movimiento desarrollado sobre la base del 1200P con su pequeña masa oscilante
en platino descentrada.
• Esqueleto ultraplano, producto del savoir faire exclusivo de Piaget.
• Tiempo necesario para el desarrollo del movimiento: 2 años y medio.
MOVIMIENTOMECÁNICOESQUELETOULTRAPLANO
DECUERDAAUTOMÁTICA
1200S
ESPAÑOL
31,9 mm
2,4 mm
Número de rubíes:
Componentes:
Altura del movimiento:
Dimensiones de encaje:
Frecuencia:
Reserva de marcha:
26
189
2,4 mm
14’’’1 /4 (31,9 mm)
21.600 alternancias
por hora (3 Hz)
44 horas aproximadamente
También disponible en
gris antracita con masa
oscilante tratada en color
oro rosa y tratado en
color oro rosa

2120
DARCUERDAALMOVIMIENTO
La cuerda la garantiza el movimiento de la muñeca cuando se lleva el reloj. Si no se ha
llevado el reloj desde hace unas 44 h aproximadamente, proceda al remontaje manual en
posición 0 girando la corona hacia adelante (unas 10 vueltas de corona aproximadamente
bastan para reactivar el mecanismo).
PUESTAENHORA
Tire de la corona hasta la posición 1 después gírela hacia adelante o hacia atrás para
colocar las agujas. No se olvide de empujar la corona hasta la posición 0 después de
cada manipulación.
AJUSTEDELASFUNCIONES
1200S MOVIMIENTOMECÁNICOESQUELETOULTRAPLANO
DECUERDAAUTOMÁTICA
ESPAÑOL
0 - 1
HACIAATRÁS
HACIAADELANTE

2322
S
Movimento mecânico de corda automática
extraplano, esqueleto
FUNÇÕES
Ponteiros de horas e minutos no centro.
ACABAMENTOS
Platina e pontes acetinadas com efeito raio de sol.
Platina e pontes anguladas e estiradas à mão.
Rodas circulares, acetinadas, com efeito raio de sol.
Pés de parafusos cegos, cabeças de parafusos
polidas, ranhuras biseladas.
É aplicado um “P” sobre a
raquetterie
como assinatura da Piaget.
Brasão gravado na massa oscilante em platina preta.
Parafusos pretos nas pontes e platina.
Também disponível em cinza escuro com massa
oscilante tratada em cor ouro rosa
e tratado em cor ouro rosa.
PORTUGUÊS
CARACTERÍSTICAS
• O movimento mecânico de corda automática esqueleto mais plano do mundo (2,4 mm).
• Movimento desenvolvido a partir do 1200P com uma massa oscilante em platina,
pequena e descentrada.
• Esqueleto extraplano, fruto da perícia única da Piaget.
• Tempo de desenvolvimento do movimento: 2 anos e meio.
MOVIMENTOMECÂNICODECORDAAUTOMÁTICA
EXTRAPLANOESQUELETO
1200S
Número de rubis:
Componentes:
Altura do movimento:
Tamanho do encaixe:
Alternância:
Reserva de marcha:
26
189
2,4 mm
14’’’1 /4 (31,9 mm)
21 600 alternâncias/
hora, 3 Hz
aproximadamente 44 horas
31,9 mm
2,4 mm
Também disponível em
cinza escuro com massa
oscilante tratada em cor
ouro rosa e tratado em
cor ouro rosa

2524
CORDADOMOVIMENTO
A corda é acionada pelo movimento do pulso enquanto se usa o relógio. Quando se
deixa o relógio fora do pulso mais de 44 horas, é necessário dar corda manualmente, com
a coroa posicionada em 0 e rodando-a para a frente (cerca de 10 rotações da coroa são
suficientes para relançar o mecanismo).
ACERTODAHORA
Extrair a coroa até à posição 1 e rodá-la para a frente ou para trás para acertar os ponteiros.
No final da operação, introduzir a coroa em posição 0.
ACERTODASFUNÇÕES
1200S MOVIMENTOMECÂNICODECORDAAUTOMÁTICA
EXTRAPLANOESQUELETO
PORTUGUÊS
0 - 1
TRÁS
FRENTE

2726
1200S
Ультратонкий скелетонированный
механизм с автоматическим подзаводом
ФУНКЦИИ
Центральные часовая и минутная стрелки.
ОТДЕЛКА
Платина и мосты с узором в виде сатинированных
солнечных лучей.
Мосты с матовым узором в виде солнечных лучей.
Углы платины и мостов скошены и отполированы
вручную.
Глухие винты с полированными шляпками,
скошенные прорезы.
Фирменный знак Piaget: «P» на модуле регулятора.
Ротор из пластины черного цвета с выгравированным
гербом Piaget.
Винты черного цвета со стороны мостов и платины.
Предлагается также в версии с покрытием
антрацитового цвета с ротором цвета розового золота
и в версии с покрытием цвета розового золота.
УЛЬТРАТОНКИЙ СКЕЛЕТОНИРОВАННЫЙ
МЕХАНИЗМ С АВТОМАТИЧЕСКИМ ПОДЗАВОДОМ
1200S
РУССКИЙ
ОСОБЫЕ ХАРАКТЕРИСТИКИ
• Самый тонкий в мире скелетонированный механизм с автоматическим подзаводом
(толщина 2,4 мм).
• Основа дизайна – механизм 1200P со смещенным от центра платиновым микроротором.
• Ультратонкий скелетонированный механизм – результат исключительного
мастерства Piaget.
• Время, потребовавшееся для разработки механизма: 2,5 года.
31,9 мм
2,4 мм
Количество камней:
Количество деталей:
Толщина механизма:
Размер механизма:
Частота:
Запас хода:
26
189
2,4 мм
14’’’
1/4
(31,9 мм)
21 600 полуколебаний/
час, 3 Гц
около 44 часов
Предлагается также в
версии с покрытием
антрацитового цвета с
ротором цвета розового
золота и в версии
с покрытием цвета
розового золота

2928
ЗАВОД МЕХАНИЗМА
Автоматические часы заводятся от движений запястья при ношении. Если Вы не
носили часы более 44 часов, заведите их вручную, вращая по часовой стрелке
заводную головку, находящуюся в положении 0 (для нормальной работы часового
механизма необходимо повернуть головку около 10 раз).
УСТАНОВКА ВРЕМЕНИ
Вытяните заводную головку в положение 1, затем поверните ее вперед или назад
для установки стрелок. Возвратите заводную головку в положение 0 после
установки.
НАСТРОЙКА ПОКАЗАНИЙ ЧАСОВ
1200S УЛЬТРАТОНКИЙ СКЕЛЕТОНИРОВАННЫЙ
МЕХАНИЗМ С АВТОМАТИЧЕСКИМ ПОДЗАВОДОМ
РУССКИЙ
0 - 1
НАЗАД
ВПЕРЕД

3130
日本語
1200S
31.9mm
2.4mm
S
極薄自動巻ムーブメント、スケルトン
機能
時・分表示。
仕上げ
サンレイパターンのサテン仕上げした地板、受け。
手作業で面取りと装飾した地板、受け。
サーキュラーパターンとサンレイパターンの
サテン仕上げした歯車。
ポリッシュ仕上げしたブラインドタップスクリュー、
ポリッシュ仕上げしたヘッド、面取りしたスロット。
ピアジェのシグネチャーとして「P」の文字の緩急装置。
紋章がエングレービングされたブラック加工の
プラチナ製マイクロローター。
ブラックスクリュー。
スレートグレーの地板にピンクゴールド加工された
マイクロローターのバージョンもあり。
特色
• 現在市場にある最も薄い自動巻スケルトンムーブメント 厚さ：2.4mm。
• 1200Pに基づいて開発されたムーブメント、オフセンターのプラチナ製マイクロローター付き。
• ピアジェ独自の極薄スケルトンムーブメントのノウハウ。
• ムーブメントの開発期間：2年半。
石 数：
部品数：
ムーブメントの厚さ：
ケーシングサイズ：
振動数：
パワーリザーブ：
26
189
2.4mm
14’’’1 /4 （31.9mm）
21,600振動／時、3Hz
約44時間
極薄自動巻ムーブメント、スケルトン
スレートグレーの地板に
ピンクゴールド加工された
マイクロローターの
バージョンもあり

3332
日本語
1200S
0 - 1
反時計回り
時計回り
ゼンマイの巻き上げ方
時計着用中は、腕の動きによって時計のゼンマイは自動的に巻き上げられます。約44時間以
上着用しなかったために時計が停止した場合は、リューズを0の位置で時計回りに10回ほど回
せば時計は再び動き出します。
時刻の合わせ方
リューズを1の位置に引き出し、針が希望の位置になるまで時計回りもしくは反時計回りに回
します。時刻を合わせた後はリューズを0の位置に押し戻してください。
機能操作
極薄自動巻ムーブメント、スケルトン

3534
中文
1200S 机芯
31.9 毫米
2.4 毫米
S机芯
超薄镂空自动上链机芯
功能
中央时针与分针。
机芯特征
机板和表桥经太阳放射状哑光拉丝处理。
表桥和机板经手工倒角装饰和手工绘制。
太阳放射状哑光拉丝圆纹装饰摆轮。
抛光封闭式自攻螺丝、抛光螺丝头、
凹槽经倒角加工。
固定在微调器上的“P”字样为伯爵品牌标志。
黑色铂金摆陀上镌刻伯爵家徽。
带黑色螺丝的机板和表桥。
备有经深灰色处理、玫瑰金色摆陀款和玫瑰金色
处理款。
个性亮点
• 极致纤薄的手动上链机械腕表（2.4毫 米 ）。
• 基于1200P 机芯研发而成，配备铂金偏心小摆陀。
• 伯爵超薄镂空工艺。
• 机芯研发时间：两年半。
超薄镂空自动上链机芯
备有经深灰色处理、
玫瑰金色摆陀款
和玫瑰金色处理款。
红宝石轴承数：
零件数：
机芯厚度：
表壳尺寸：
振频：
腕表动力储存时间：
26
189
2.4 毫米
141 /4 法 分（31.9 毫 米）
每小时摆动21,600 次，
3赫兹
约44 小时

3736
中文
1200S 机芯
0 - 1
向后
向前
为机芯上链
佩戴腕表时，您手臂的运动就自动执行了腕表的上链操作。如果您在连续44 小时之
内没有佩戴腕表，则请您以手动方式，在0位置向前转动表冠来为腕表上链（将表
冠转动大约10 圈，就可使腕表恢复运转）。
调校时间
将表冠拉出到1位置，随后前后转动表冠来调整指针的位置。在每次调校操作之后，
请务必将表冠按回到0位置。
调节功能
超薄镂空自动上链机芯
