Pichler DALOTEL 1500 User manual

BAUANLEITUNG / INSTRUCTION MANUAL
TECHNISCHE DATEN
Spannweite: 1500 mm; Länge: 1320 mm; Abuggewicht: 2700 g;
Akku: LiPo 4s 14.8 V; RC-Ausrüstung: 5 Kanäle / 4 Servos
Seiten-, Höhen-, Querruder, Motor, Einziehfahrwerk
SPECIFICATIONS
Wingspan: 1500 mm; Length: 1320 mm; Weight approx.: 2700 g;
Battery: LiPo 4s 14.8 V; Radio: 5channels / 4 Servos
RC-Functions
Elevator, Rudder, Aileron, Motor, Retractable Gear
www.pichler-modellbau.de
Achtung: Kein Spielzeug! Für Jugendliche unter 14 Jahren nur unter Aufsicht Erwachsener geeignet.
Warning:This is not a toy! Suitable for young people under the age of 14 with adult supervision.
in Holzbauweise für Elektroantrieb
DALOTEL 1500
Gemeinsam mit Hanno Prettner entwickelt, wurde diese Dalotel 1500 für Elektro optimiert und in modernster
Holzbauweise gefertigt. Die neuen technischen Möglichkeiten wie Laser-Cut Bauweise, Brushless Motor, LiPo
Akku und elektrisches Einziehfahrwerk ermöglichen bei geringem Fluggewicht sehr gutmütige Flug- und
Landeeigenschaften. Charme, Charisma und Präzision dieser Flug-Legende beizubehalten, das war unser Ziel.
Vergrößerte Ruderächen und ein langes, schnell abnehmbares Cockpit erlauben Akkuwechsel undWartung in
Sekundenschnelle.Transportfreundlich durch abnehmbare Flügelhälften.Wahlweise kann dieses Modell auch mit
einem 55er 2Takt Glühzünder oder auch mit einem 4Takt Motor geogen werden. Für Freunde der Benzinmotoren
empfehlen wir den Motor NGH GT-9.
Developed jointly with Hanno Prettner, this Dalotel 1500 has been optimized for electrical purposes and
manufactured using state-of-the-art timber construction. The new technical options such as laser-cut design,
brushless motor, LiPo battery and electric retractable landing gear enable very good-natured ight and landing
characteristics at a low ying weight.To maintain the charm, charisma and precision of this ight legend, that was
our goal. Enlarged rudder areas and a long, quickly removable cockpit allow battery replacement and mainte-
nance in seconds. Easy to transport thanks to removable wing halves. Optionally, this model can also be own
with a 55er 2-stroke glow starter or with a 4-stroke engine. For fans of the petrol engine, we oer the NGH GT-9,
which is well suited for the Daotel.

2
1. INHALTSVERZEICHNIS / CONTENT
1. Inhaltsverzeichnis / Content
2. Sicherheitshinweise / Safety Instructions
3. Erforderliches Zubehör / Required Accessories
4. Montage / Assembly
5. Hinweise zur Bedienung / How To Use
6. Ersatzteile / Spare Parts
7. Service & Gewährleistung / Service & Warranty
Die Bespannfolie darf NICHT mit Aceton, Lösungsmitteln oder Isopropylalkohol gereinigt werden!
Folie NICHT mit einem Bügeleisen bearbeiten! Zum Nachspannen der Folie die betroenen Stellen
VORSICHTIG mit einem Fön bearbeiten!
The covering foil MUST NOT be cleaned with acetone, solvents or isopropyl alcohol! DO NOT use an
iron in order to strengthen the foil! For shrinking the lm, CAREFULLY work the aected area with a
hair dryer!
Vor dem Verkleben aller Teile stets die korrekte Passung und den geraden Sitz gewissenhaft
überprüfen! Erst dann das Teil endgültig im Modell einkleben. Bei Unstimmigkeiten oder
Fragen während des Aufbaus den Händler kontaktieren, bei dem das Modell gekauft wurde
und bis zur Klärung NICHT weiterbauen!
Before glueing any parts, always check rst the correct t and straight seat carefully! Only
then paste the part nally in the model. In case of discrepancies or questions during assem-
bly, contact the dealer where the model was purchased and do NOT continue building until
cleared!

3
www.pichler-modellbau.de
ALLGEMEINE SICHERHEITSHINWEISE FÜR MODELLE MIT ELEKTROANTRIEB
• Achtung: Kein Spielzeug! Für Jugendliche unter 14 Jahren nur unter Aufsicht Erwachsener geeignet.
• Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel„Hinweise zur
Bedienung“ in der Bauanleitung / Bedienungsanleitung erläutert.
• Montieren Sie das Modell grundsätzlich nur nach der Bauanleitung / Bedienungsanleitung zusammen. Nehmen Sie Umbauten nur vor
unter Verwendung von empfohlenen original Ersatz- und Zubehörteilen aus dem Hause Pichler Modellbau.
• Beachten Sie stets die Gebrauchsanweisung anderweitig zur Anwendung kommender Komponenten (Regler, Akku, Fernsteuerung etc).
• Die Inbetriebnahme ist nicht eher gestattet, bis das Modell laut vorliegender Bauanleitung komplett montiert ist.
• Überprüfen Sie vor der Inbetriebnahme des Modelles die Funktionssicherheit.
• Betreiben Sie das Modell nur dort, wo sich keinerlei Personen oder Tiere aufhalten und eine Beschädigung anderer Güter auszuschließen
ist. Handeln Sie eigenverantwortlich und überprüfen Sie das gewählte Gelände vor Inbetriebnahme des Modells auf seine Eignung.
• Betreiben Sie das Modell NIEMALS auf öentlichen Straßen oder in der Nähe von Flugplätzen.
• Stoppen Sie das Modell unverzüglich bei einer Störung und beseitigen Sie sofort die Ursache.
• Berühren Sie keine rotierenden und/oder heißen Motorteile während des Betriebs oder der Abkühlphase.
• Warten Sie Ihr Modell nach jedem Einsatz und ersetzen SieVerschleißteile, um einen sicheren Betrieb zu gewährleisten.
• Fassen Sie das Modell während und nach dem Betrieb stets so an, dass Sie keinesfalls mit Teilen des Antriebs in Berührung kommen.
• Bedenken Sie, daß Kunststoteile bei niedrigen Außentemperaturen in Ihrer Schlagzähigkeit nachlassen können, das heißt,
die Belastungsfähigkeit sinkt.
• Sofern Sie nicht über ausreichende Kentnisse im Umgang mit Funktionsmodellen verfügen, wenden Sie sich an einen
erfahrenen Modellsportler oder Modellbauclub.
• Schützen Sie sich beiTestläufen vor eventuell durch rotierendeTeile aufgewirbelten Schmutz bzw. Steinchen.
• Schützen Sie alle elektrischen Komponenten vorWasser und Fremdkörpern.
• Sorgen Sie dafür, dass der Motor nicht überlastet oder blockiert wird.
• Lassen Sie den Motor und den Akku nach dem Betrieb ausreichend abkühlen.
• Laden und entladen Sie Ihre Akkus sorgfältig und achten Sie darauf, dass Akkus und Anschlusskabel keinerlei Beschädigungen aufweisen.
• Schließen Sie den Akku niemals "kurz" durch Zusammenführen des Plus- und Minuspols.
• Verlegen Sie die Kabel im und am Modell so, dass diese nicht in oder an rotierende oder heißeTeile geraten.
2. SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS

4
GENERAL SAFETY INSTRUCTIONS FOR ELECTRIC MODELS
• This is not a toy! Suitable for young people under the age of 14 with adult supervision.
• Use the model accordingly to chapter "How To Use" in this instruction manual.
•
Assemble the model accordingly to this instruction manual. Do not alter or modify the model. Only use parts that are ofcially
recommended by Pichler Modellbau.
• Always pay close attention to the manuals that are included to accessory parts (radio system, speed controller, battery etc.).
Never fly your model near other human beings, animals or other obstacles. You are responsible for flying the model, so
you have to check carefully your flight area.
•
•
•
• NEVER use your model on public streets or near public airports.
•
• Do not touch any moving or hot motor parts during action! Let all components cool down before you handle them.
Stop flying immediately if you realize any radio interference.
Before you fly, check all functions of the model carefully.
Do not fly the model before you have fnished the assembly completely according to this manual.
Check your model carefully after each flight. Replace parts if they are worn out or if they are defective.
•
• Keep your hands out of reach from rotating or hot parts of the model.
• Keep in mind that plastic parts easily break under cold temperature conditions.
If you are a novice in flying you should ask experienced pilots for assistance during your frst flights.
•
• Protect yourself from dust and other small things when you test run your propeller drive on the ground.
• Keep all electronic components dry and clean!
• Take care that your motor does not get overload or gets blocked under full power.
• Let the motor cool down after restarting the model again.
• Charge your batteries carefully. Always watch the charging process and make sure all connectors are in good conditions.
• Do not shorten the battery by connecting the pluspole with the minuspole directly!
• Make sure that the wires do not touch rotating or hot parts of the model.
2. SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS

5
www.pichler-modellbau.de

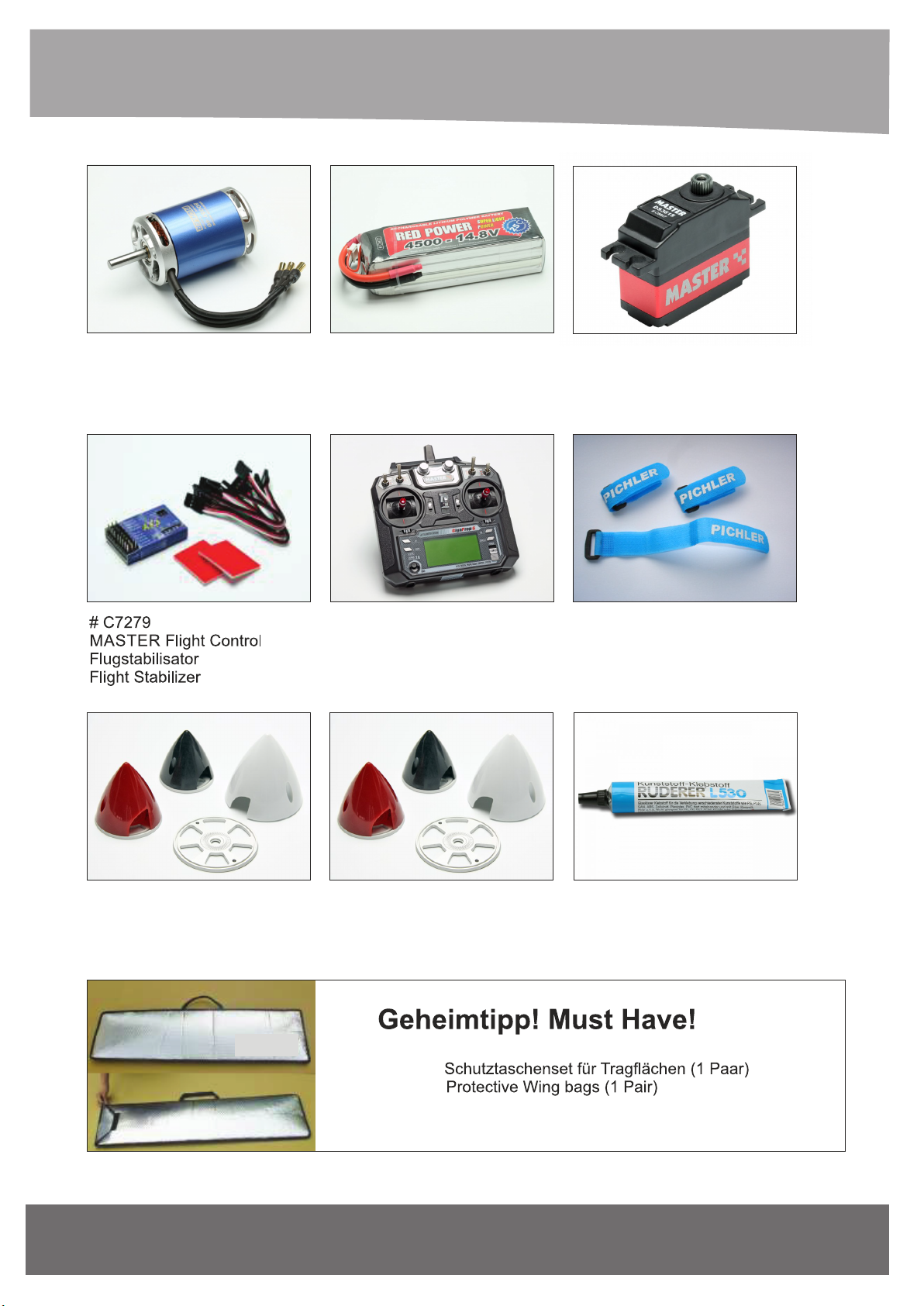

3. ERFORDERLICHES ZUBEHÖR / REQUIRED ACCESSORIES
# C9109
Brushless Boost 40 Combo
# C8477
Servo DS3615
(4 Stk./Pcs erforderderlich / required)
# C9422
RedPower 4500 4s 14,8V
# C8802
Giga Prop 6
# C4738
Klettbänder / Velcro Tapes
# C5898
Contest Spinner weiß / white
# C5900
Contest Spinner schwarz / black
# X6625
# X3583
Ruderer L 530 Kunststoffklebstoff
für Kabinenhauben

6
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
: Rumpf / Fuselage.
: Tragächen / Main Wing ( 2a, 2b ).
: Top hatch fuselage (3a: Canopy,
3b: Wood frame hatch, 3c: pilot).
: Höhenleitwerk / Horizontal Stabilizer.
: Vertical Stabilizer.
: Alu Steckungsrohr
/ Alu Wing Joiner
: Motorhaube / Cowling.
: Spinner.
: Wood - motor mount.
: Spornfahrwerk / Tail Gear.
: Wheel well ( 11a, 11b ).
: Hauptfahrwerk / Main Gear ( 12a, 12b ).
: Wheels .
: Landing gear mount.
2a
2b
11
11a 11b 3x15mm Treibschraube
Plastic Collar
- - - - 12
- - - - 2
- - - - 2
- - - - 2
Wheel Collar
3x4mm Setscrew
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter
Genau beachten!
Notice!
Mit Epoxydharz verkleben!
Use Epoxy Glue!
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Überschuss abschneiden!
Cut o excess!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Auf Leichtgängigkeit achten!
Move freely, NO binding!
Nicht im Lieferumfang enthalten!
Not included!

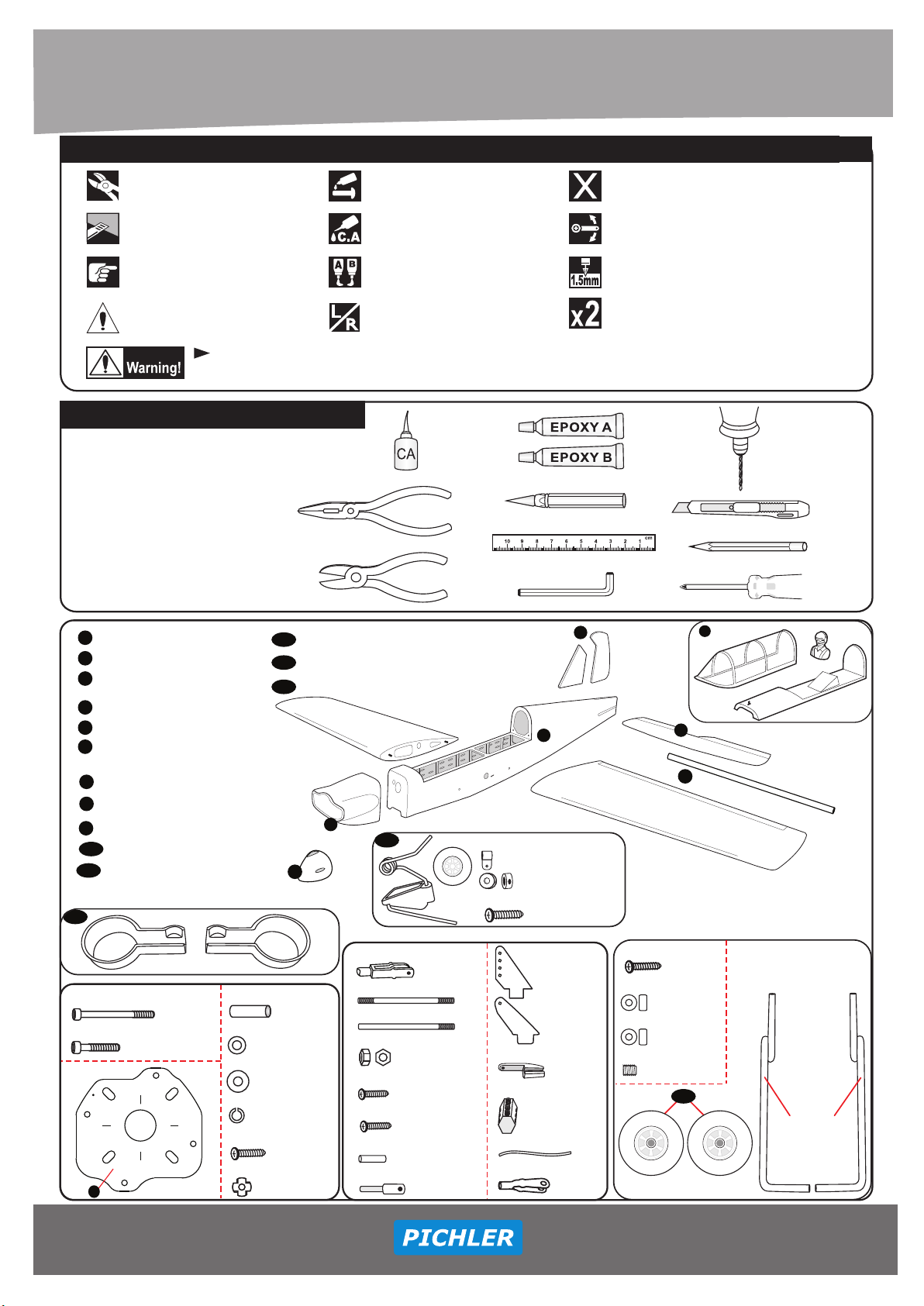

ERKLÄRUNG DER SYMBOLE / EXPLANATION OF SYMBOLS
Vorsichtig die Folie entfernen!
Carefully remove the covering lm!
Achtung!
Attention!
Schraubensicherung verwenden!
Use Screw Cement!
Vorgangx-mal wiederholen.
Repeatthis step.
Schrauben gut festziehen! Falls sich die Verbindung im Flug löst, gerät das Modell außer Kontrolle!
Set all screws securely. If they come o during flight, you will lose control of the aircraft.
WERKZEUGE / TOOLS
Für die Montage benötigen Sie das nebenstehende
Werkzeug und Klebsto (nicht im Lieferumfang
enthalten).
For assembly, you will need the shown tools and
glue (not included).
8
3a
3b
3c
3
100mm Schubstange - - 2
Nylon Clevis
- - - - - - 7
- - - - - - 3
Sicherung
Ruderhorn
- - - - 4
- - - - 2
2x10mm Treibschraube
- - - - 16
- - - - 7
- - - - 4
1.7x8 mm Cap Screw - - - - - - - - 1
Duo rod connection lock
900mm Cable - - 2
- - - 2
Metal Clevis
- - - - - - 2
Cab link
Locknut
M3 Mutter
- - - - - - - - - 4
800mm Schubstange - - 2
- - - - - 4
10x?? mm Plastic
4mm Scheibe
- - - - - 4
4mm Federscheibe
- - - - - 4
- - - - - 4
- - - - - 8
Einschlagmutter
4mm Scheibe
- - - - - 4
- - - - - 4
M4x?? mm ZK-Schraube
M4x16mm ZK-Schraube
- - - - - 4
3x12mm Treibschraube
9
- - 2
3mm Stellring
3x12mm Treibschraube
- - - - - - - - 2
- - - - - 2- - - -
10 Kunststoager
6
12a 12b
5
4
7
4. MONTAGE / ASSEMBLY

7
www.pichler-modellbau.de
QUERRUDER / AILERONS
QUERRUDER SERVOS / AILERON SERVOS
Vorübergehend Nadel zur
Zentrierung einstechen.
/ Temporary pin to keep
hinge centered.
1. Prüfen Sie die korrekte Passung der Scharniere und Querruder in den Trag -
ächenhälften. Sichern Sie die Scharniere in der Mitte mit einer Nadel, um die
Zentrierung sicherzustellen. / Test ft the ailerons to the wing with the hinges.
lf the hinges don't remain centered, stick a pin through the middle of the hinge
to hold it in position.
2. Geben Sie auf beide Seiten des Scharniers einige Tropfen dünnüssigen
Sekundenkleber und montieren Sie das Querruder. Kein Aktivatorspray
verwenden! Nach dem Aushärten Beweglichkeit und festen Sitz der Ruder
und Scharniere prüfen. / Apply drops of thin CA to the top and bottom of each
hinge. Do not use CA accelerator. After the CA has fully hardened, test the
hinges by pulling on the aileron.
1
2
C.A
C.A
Darauf achten, dass Tragäche und Ruder NICHT miteinander
verkleben. / Be careful not to glue the wing and aileron together.
Darauf achten, dass die Ruder mit dem Proverlauf uchten. /
Align the center line of main wing with aileron.
1
2
Warning!
Auf sichere Verklebung der Ruder achten! Falls sich das Ruder im Flug löst,
gerät das Modell außer Kontrolle! / Make sure hinges are glued securely. If
they come o during ight, you will lose control of the aircraft.

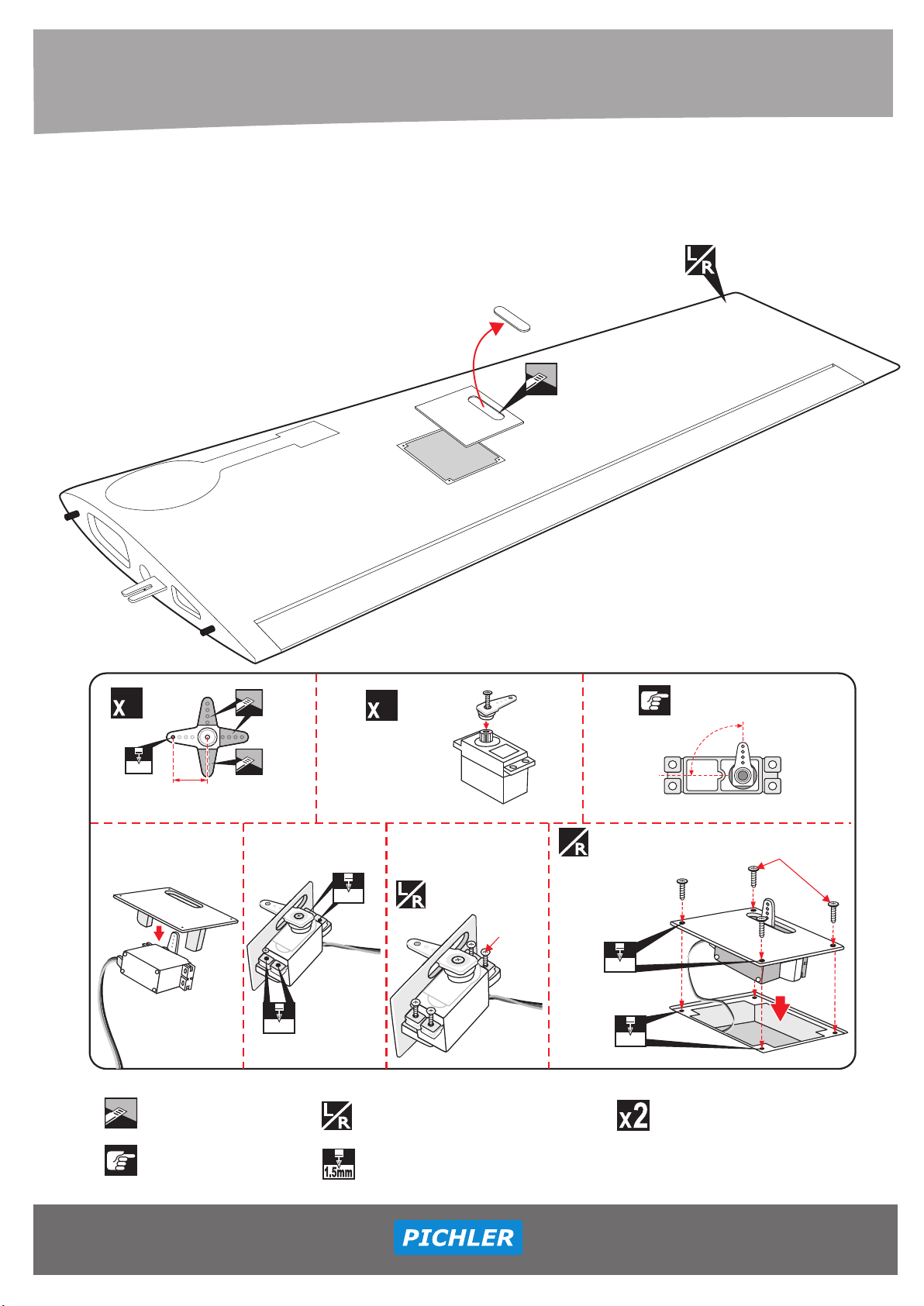

1. Montieren Sie die Gummi-Elemente und die Messinghülsen an den Servos. /
lnstall the rubber grommets and brass eyelets onto the aileron servos.
2. Entfernen Sie mit einem scharfen Messer die Folie über dem Ausschnitt für
das Servohorn an den Tragächendeckeln. / Using a modeling knife, remove
the covering from over the pre-cut servo arm exit hole on the aileron servo tray
/ hatch. This hole will allow the servo arm to pass through when installing the
aileron pushrods
3. Servo in die Halterung mittig einsetzen und die Bestigungslöcher mit ø 1,5
mm bohren in die Futterklötze bohren. / Place the servo into the servo tray.
Center the servo within the tray and drill ø 1.5 mm pilot holes through the
block of wood for each of the four mounting screws provided with the servo.
ANSICHT VON UNTEN
BOTTOM VIEW
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Auf Leichtgängigkeit achten!
Move freely, NO binding!
QUERRUDER / AILERONS

8
4. Befestigen Sie das Servokabel an der Schnur und ziehen Sie das Kabel vorsichtig
durch die Tragäche. Anschließend die Schnur vom Servokabel entfernen. / Using
the thread as a guide and using masking tape, tape the servo lead to the end of the
thread: carefully pull the thread out. When you have pulled the servo lead out, remove
the masking tape and the servo lead from the thread.
6. Wiederholen Sie den Vorgang auf der anderen Seite. / Repeat steps to install
the second aileron servo in the opposite wing half.
5. Setzen Sie das Servo in die Halterung und montieren Sie es mit den 4 Schrauben,
wie dargestellt. Anschließend den Deckel mit Servo aufsetzen und die vier Löcher für
den Deckel mit ø 1,5 mm bohren. Erweitern Sie die Bohrungen im Deckel anschließend
auf ø 2,0 mm. Abschließend den Deckel mit den vier Schrauben montieren. / Put the se-
rvo into the servo tray/ hatch and install it as shown by the four screws. Put the hatch w-
ith the servo on the wing and drill ø1,5 mm pilot holes as shown. Finally secure the ser-
vo tray in place using the mounting screws provided as shown.
o
90
ca.16mm
2mm
2
Querruder / Aileron
2
2x10mm Treibschraube
2 mm
1.5 mm
Querruder / Aileron
Querruder / Aileron
Schraube
Screw
1.5mm
1.5mm
Tragächendeckel mit Servo
Hatch with servo
ANSICHT VON UNTEN
BOTTOM VIEW
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter.
Genau beachten!
Notice!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Vorgang x-mal wiederholen.
Repeat this step.
QUERRUDER / AILERONS
4. MONTAGE / ASSEMBLY
Vorsichtig die Folie entfernen!
Carefully remove the covering lm!

9
www.pichler-modellbau.de
2x10mm Treibschraube
- - - - 8
Servokabel an Schnur befestigen
Tie the string
Servokabel mit Schnur durchziehen
Pull out servo cord with string
1
2
QUERRUDER ANLENKUNGEN / AILERON LINKAGES
1. Schrauben Sie einen Nylon-Gabelkopf auf die Schubstange (ca. 14 Umdre
hungen). / Working with the aileron linkage for now, thread one nylon clevis at
least 14 turns onto one of the 2mm threaded wires.
4. Querruder mit Tape in der Neutralstellung fxieren. / Center the aileron and
hold it in place using a couple of pieces of masking tape.
5. Markieren Sie den Punkt auf dem Gestänge, der sich über dem Loch des Ser-
vorams bendet. / With the aileron and aileron servo centered, carefully place a ma-
rk on the aileron pushrod wire where it crosses the hole in the servo arm.
6. Versehen Sie das Gestänge an der Markierung mit einer 90° Biegung. Schneiden
Sie den überschüssigen Draht ab, so dass nach der Biegung ca. 6 mm übrig bleiben. /
Using pliers, carefully make a 90 degree bend down at the mark made. Cut o the ex-
cess wire, leaving about 6mm beyond the bend.
7. Stecken Sie das Gestänge in den Servoarm und sichern Sie es mit einer Nylon-
Sicherung, wie dargestellt. Abschließend das Tape von den Querrudern entfernen. /
Insert the 90 degree bend down through the hole in the servo arm. lnstall one nylon
snap keeper over the wire to secure it to the arm. lnstall the servo arm retaining screw
and remove the masking tape from the aileron.
8. Wiederholen Sie den Vorgang auf der anderen Seite. / Repeat steps to install the
second aileron servo in the opposite wing half.
2. Entfernen Sie die drei überüssigen Servoarme und bohren Sie das dritte
Loch von innen auf ø2,0 mm auf. / Locate one nylon servo arm, and using wire
cutters, remove all but one of the arms. Using a 2mm drill bit, enlarge the third
hole out from the center of the arm to accommodate the aileron pushrod wire.
3. Querruderservo anschließen und Neutralstellung ermitteln. Der Servoarm
muss dabei im 90° Winkel zur Längsachse stehen. / Plug the aileron servo into
the receiver and center the servo. lnstall the servo arm onto the servo. The servo
arm should be perpendicular to the servo and point toward the middle of the wing.
100mm Schubstange - - 2
Nylon Clevis
- - - - - - - 2
Ruderhorn
1.7x8 mm Cap Screw
- - - - - - 2
- - - - - - 2
- - - - - - - 2
Sicherung
ANSICHT VON UNTEN
BOTTOM VIEW
Mit Epoxydharz verkleben!
Use Epoxy Glue!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Vorgang x-mal wiederholen.
Repeat this step.
2x10mm Tp Screw
Querruder Aileron
1
2
BA
2
Ruderhorn
Vorsichtig die Folie entfernen!
Carefully remove the covering lm!

10
Nylon Clevis
Ruderhorn
Gestänge
Push Rod
1.7x8mm Cap Screw
2
Position markieren / Mark the Spot
90° Biegung vornehmen / Bend 90°
QUERRUDER ANLENKUNGEN / AILERON LINKAGES
ANSICHT VON UNTEN
BOTTOM VIEW
6mm
Gestänge
Push Rod Sicherung
Fastlink
x2
Überschuss abschneiden!
Cut o excess!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Vorgang x-mal wiederholen.
Repeat this step.
4. MONTAGE / ASSEMBLY

11
www.pichler-modellbau.de

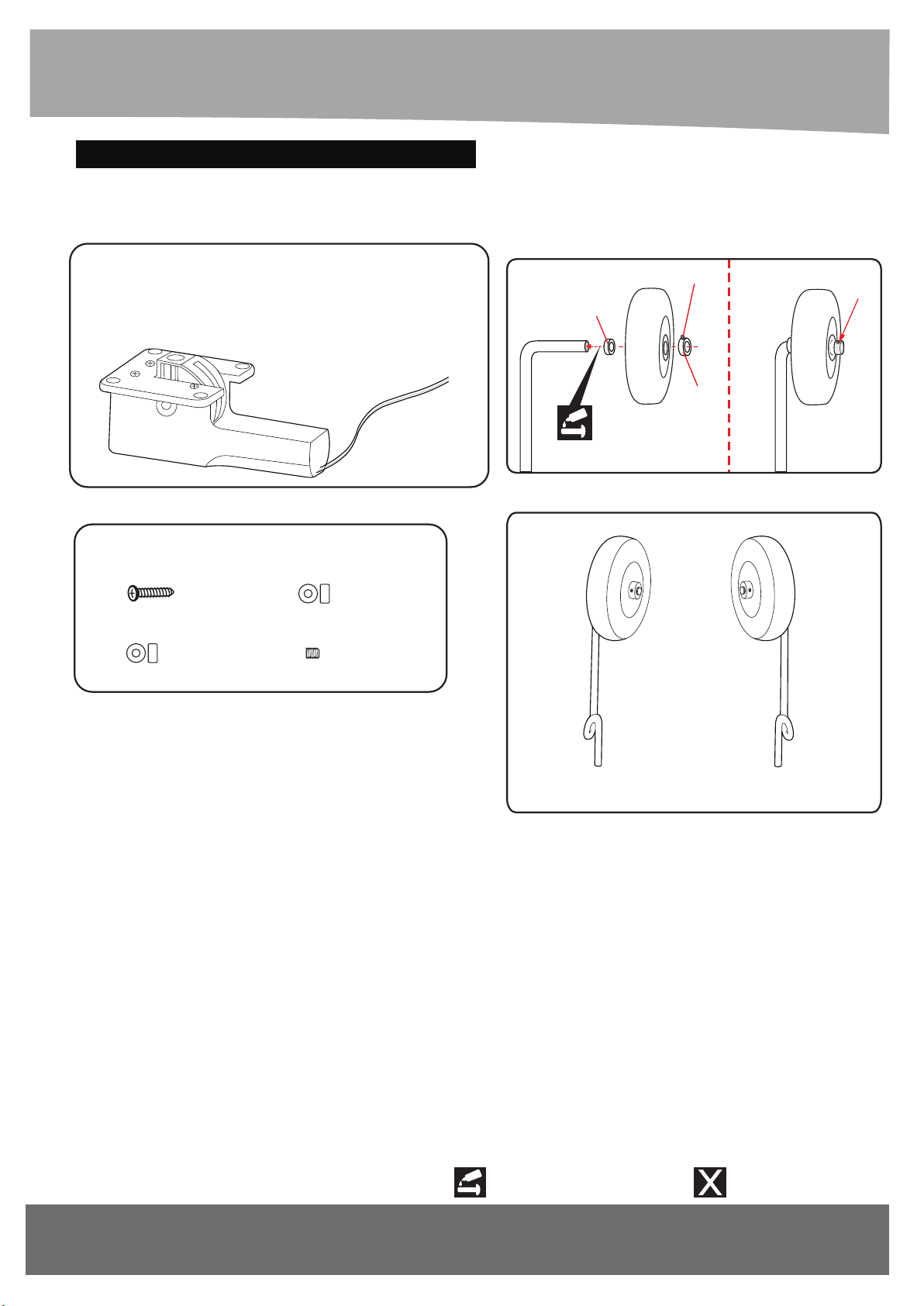

FAHRWERK / INSTALLING MAIN GEAR
Einziehfahrwerk / Retractable Landing Gear
Best.-Nr. / Item No. C5263
ELEKTRISCHES EINZIEHFAHRWERK / ELECTRIC GEAR RETRACTS
3x15mm Treibschraube
Plastic Collar
- - - - - - - - 2
- - - - 8
Wheel Collar
3x4mm Setscrew
- - - - - - - - 2
- - - - - - - - 2
Wheel Collar
Plastic Collar
4x4mm Setscrew
Screw
Main Gear
Nicht im Lieferumfang enthalten!
Not included!
Schraubensicherung verwenden!
Use Screw Cement!
4. MONTAGE / ASSEMBLY

12

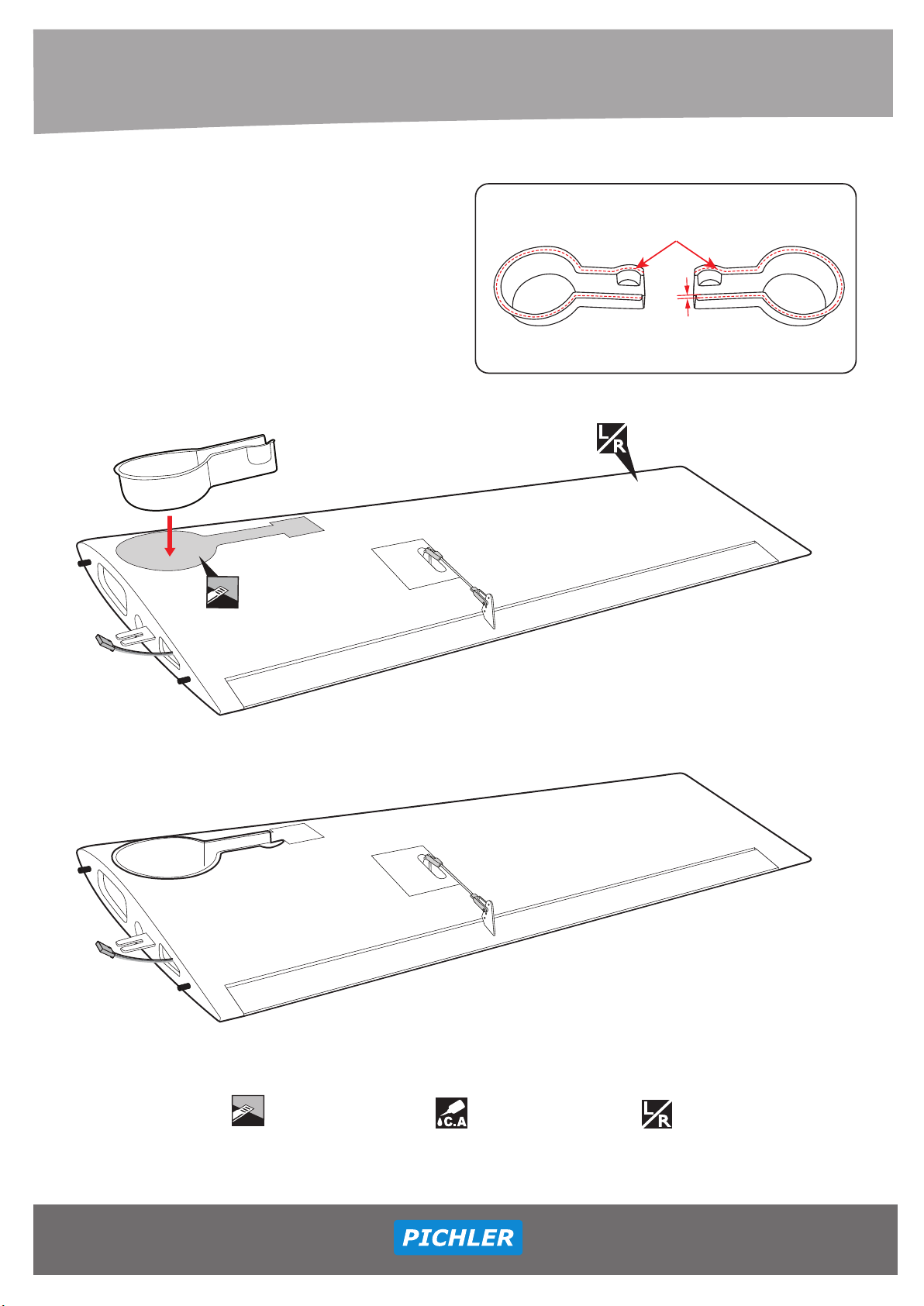

QUERRUDER ANLENKUNGEN / WHEEL WELL Wheel well
Cut the plastic
5mm
/ Using a modeling knife, carefully remove the lm covering from the gear tray. Make sure that
you do not remove any wood.
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
ANSICHT VON UNTEN
BOTTOM VIEW
Vorsichtig die Folie entfernen!
Carefully remove the covering lm!

13
www.pichler-modellbau.de
Screw
Nicht im Lieferumfang enthalten!
Not included!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Vorgang x-mal wiederholen.
Repeat this step.
ANSICHT VON UNTEN
BOTTOM VIEW
Loch bohren mit dem dargestellten Durchmesser.
2.5mm
Drill a hole with the shown diameter.
3x15mm Treibschraube

14

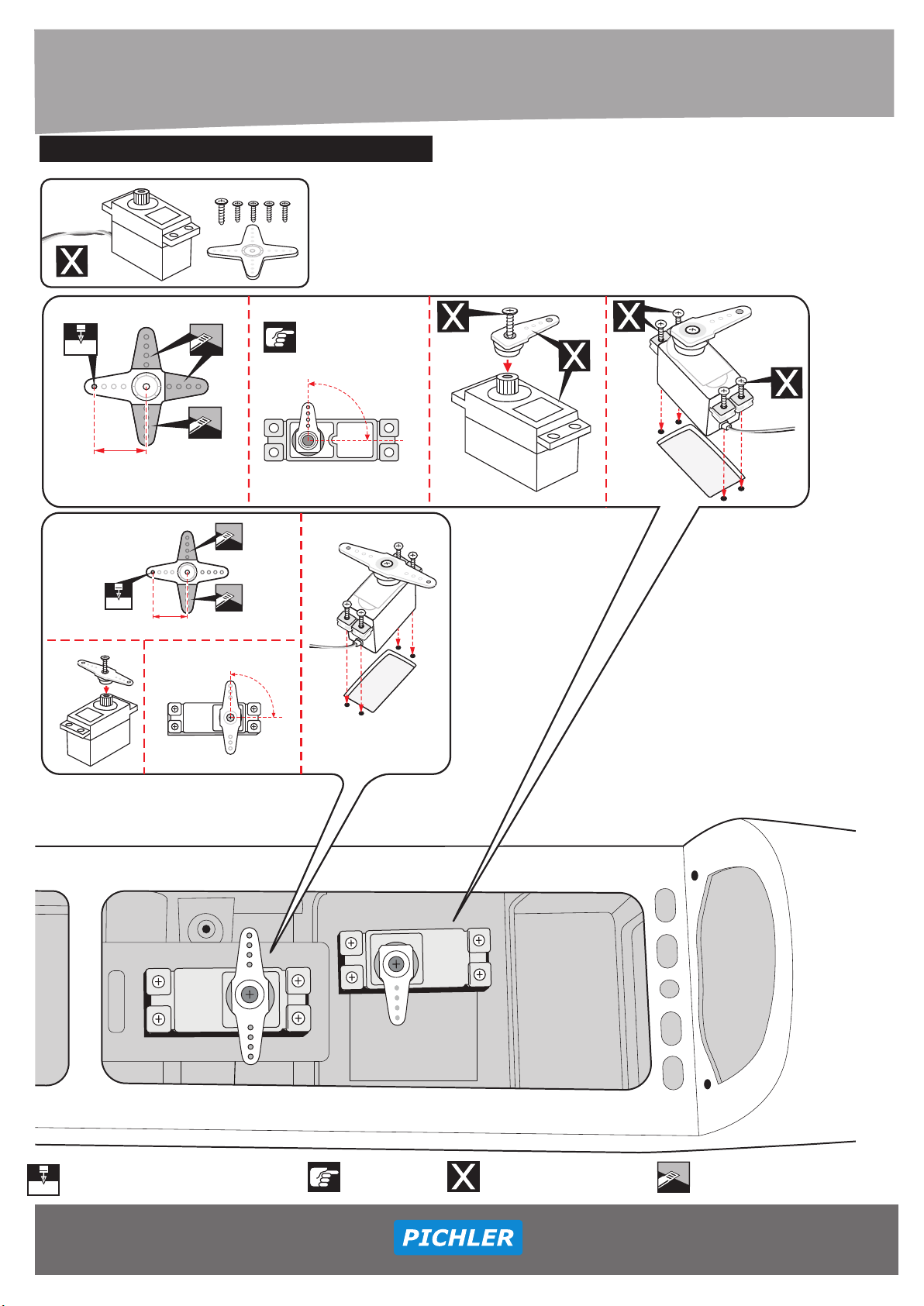

SERVO-EINBAU / SERVO INSTALLATION
RUMPF OBERSEITE
FUSELAGE TOP SIDE
1. Montieren Sie die Gummi-Elemente und die Messinghülsen an den Servos. /
lnstall the rubber grommets and brass eyelets onto the aileron servos.
2. Montieren Sie die Servos mit den vier Schrauben, wie dargestellt. / Mount the
servo to the tray using the mounting screws provided with your radio system.
Genau beachten!
Notice!
Nicht im Lieferumfang enthalten!
Not included!
Loch bohren mit dem dargestellten Durchmesser.
2 mm
Drill a hole with the shown diameter.
Seitenruder-Servo / Rudder Servo
Höhenruder-Servo / Elevator Servo
ca.16mm
2 mm
o
90
o
90
ca.16mm
2 mm
Vorsichtig die Folie entfernen!
Carefully remove the covering lm!

15
www.pichler-modellbau.de
MOTOR, AKKU & REGLER / MOTOR, BATTERY, ESC
SIZE 46
M4x16mm ZK-Schraube
X
Einschlagmutter
- - - - - 4
10x?? mmPlastic
4 mm Scheibe
- - - - - 4
4mm Federscheibe
- - - - - 4
Einschlagmutter
- - - - - 8
4 mm Scheibe
- - - - - 4
- - 4
M4x?? mm ZK-Schraube
M4x16mm ZK-Schraube
- - - - - 4
SIZE
46
Nicht im Lieferumfang enthalten!
Not included!
Schraubensicherung verwenden!
Use Screw Cement!
SIZE 46
M4x ?? mm ZK-Schraube
4mm Federscheibe
4mm Scheibe
10x?? mm Plastic
4mm Scheibe
ESC
Regler / ESC
Einschlagmutter
DRAUFSICHT TOP VIEW
4. MONTAGE / ASSEMBLY

16

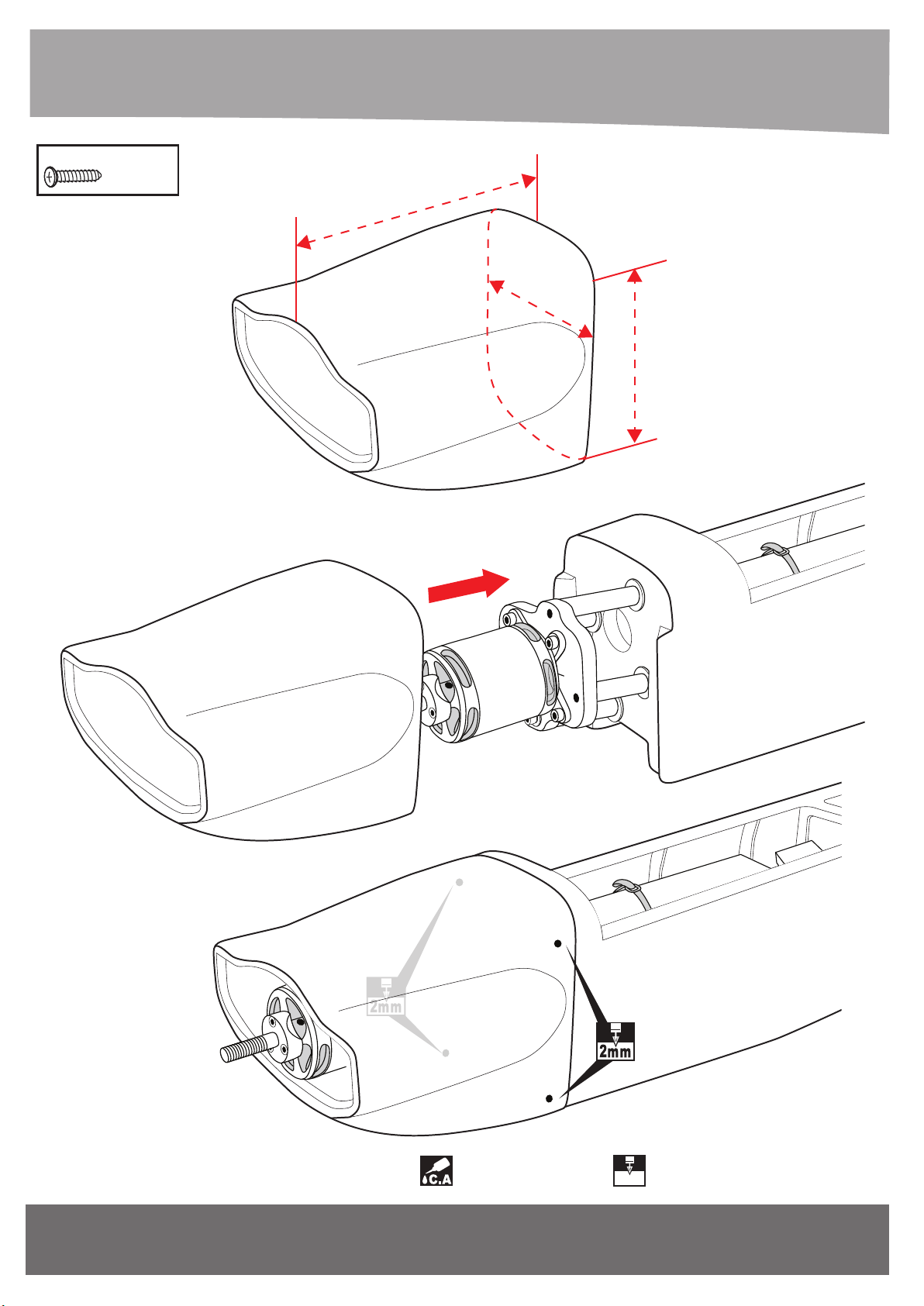

MOTORHAUBE / COWLING
DRAUFSICHT TOP VIEW
Nicht im Lieferumfang enthalten!
Not included!
1. Schieben Sie die Motorhaube über den Motor auf den Rumpf auf. Richten
Sie die Motorhaube exakt aus, so dass die Motorwelle mittig sitzt. Sichern Sie
die Motorhaube in dieser Position mit Tape. / Slide the fberglass cowl over the
motor. align the front of t he cowl with the crankshaft of the motor. The front of
the cowl should be positioned so the crankshaft is in nearly the middle of the
cowl opening. Hold the cowl frmly in place using pieces of masking tape.
2. Bohren Sie drei Löcher ø2,0 mm durch die Motorhaube und den Motorspant,
wie dargestellt. Drill three ø2,0 mm pilot holes through both side of the cowl
and the side edges of the frewall, as shown.

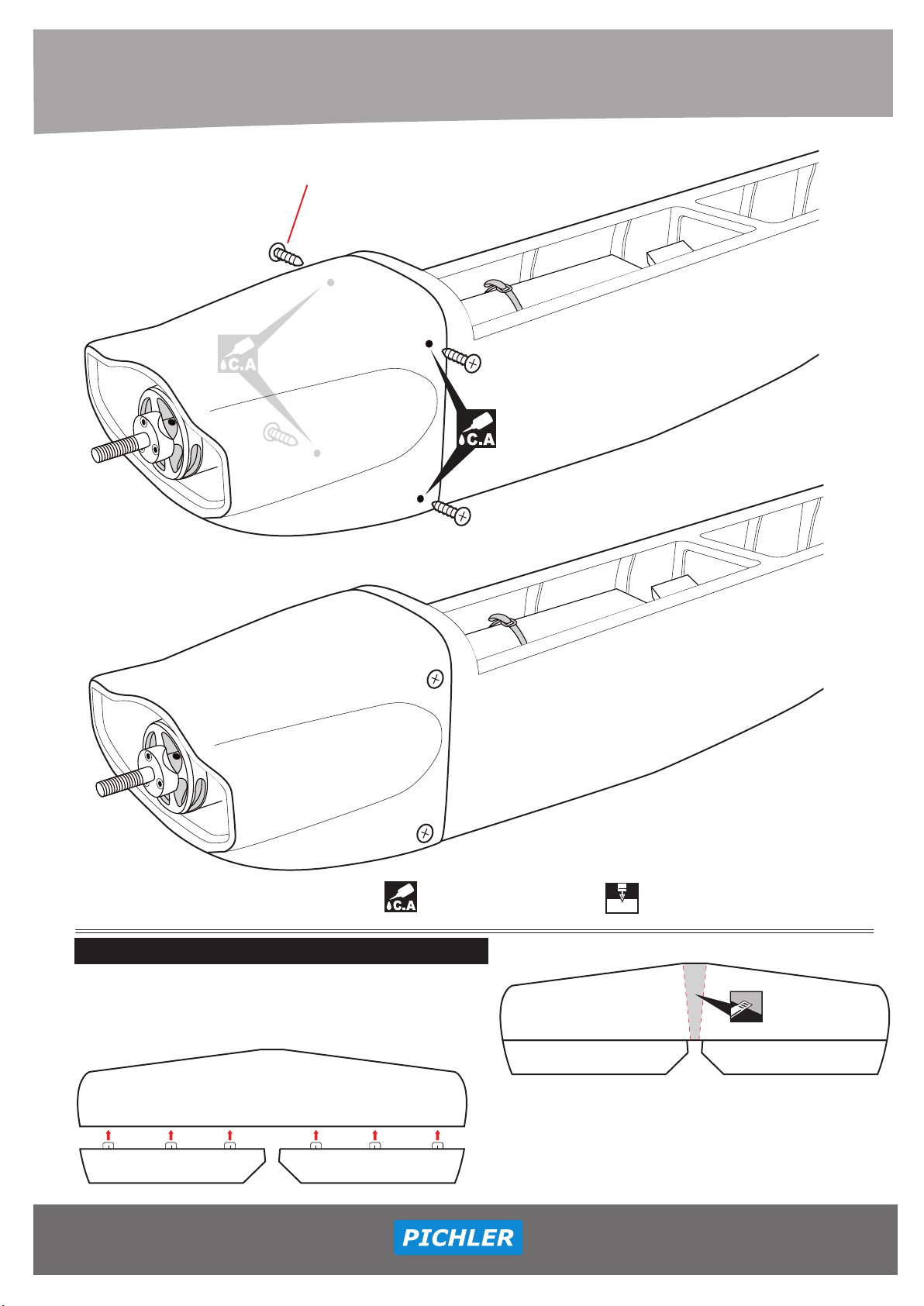

3. Entfernen Sie das Tape und montieren Sie die Motorhaube mit den drei Schra-
uben. / Remove the tape and install the cowling with the three screws accordingly.
LiPo-Akku / LiPo Battery
SIZE 46
LiPo-Akku / LiPo Battery
SIZE 46

17
www.pichler-modellbau.de
DRAUFSICHT TOP VIEW
3x12mm Treibschraube
- - - 4
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter.
2mm
LiPo-Akku / LiPo Battery
ESC
SIZE 46
LiPo-Akku / LiPo Battery
SIZE 46
135
90
115
4. MONTAGE / ASSEMBLY

18
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter.
2mm
DRAUFSICHT TOP VIEW
HÖHENLEITWERK / HORIZONTAL STABILIZER
1. Kleben Sie die Scharniere für die Höhenruder ein, verfahren Sie dabei in der gleichen Weise
wie bei den Querrudern. / Hinges for Elevator are glued in the same way like the ailerons before.
2. Markieren Sie die Mittellinie des Höhenleitwerks. / Mark the center line on the horizontal st-
abilizer.
3. Entfernen Sie am Rumpf die Folie im Bereich des Höhenleitwerks./ Using a mo-
deling knife, cut away the covering from the fuselage for the stabilizer and remove it
4. Prüfen Sie den korrekten Sitz des Höhenleitwerks im Rumpf, ggf. nacharbeiten.
Richten Sie das Höhenleitwerk exakt mittig aus, wie unten dargestellt! Höhenleitwerk
noch nicht einkleben! / Check the ft of the horizontal stabilizer in its slot. Make sure th-
e horizontal stabilizer is square and centered to the fuselage by taking measurements,
but don't glue anything yet.
ESC
LiPo-Akku / LiPo Battery
ESC
SIZE 46
3x12mm Treibschraube
LiPo-Akku / LiPo Battery
ESC
SIZE 46
ANSICHT VON UNTEN
BOTTOM VIEW

19
www.pichler-modellbau.de
5. Höhenruder in der exakt mittigen Position belassen. Markieren Sie mit einem
abwischbaren Stift auf der Ober- & Unterseite des Höhenleitwerks den Rumpfverlauf.
With the horizontal stabilizer correctly aligned, mark the shape of the fuselage
on the top and the bottom of the tail plane using a water soluble/ non permanent
felt-tip pen.
7. Wenn alles passt, das Höhenleitwerk mit 30 Minuten Epoxy einkleben. Bestreichen
Sie die Klebeächen an Rumpf und Leitwerk mit Epoxy und setzen Sie das Höhenleitwerk
ein. Richten Sie das Höhenleitwerk exakt aus und sichern Sie es mit Nadeln oder Tape. Üb-
erschüssiges Harz mit Spiritus vorsichtig abwischen. Prüfen Sie während des Trocknens no-
chmals den korrekten sitz des Höhenleitwerks. / When you are sure that everything is alig-
ned correctly, mix up a generous amount of 30 minute epoxy. Apply a thin layer to the bot-
tom and to the top of the stabilizer mounting area and to the stabilizer mounting platform
sides in the fuselage. Slide the stabilizer in place and re-align. Double check all of your mea-
surements one more time before the epoxy eures. Remove any excess epoxy using a paper
towel and rubbing alcohol and hold the stabilizer in place with T-pins or masking tape.
8. Nach dem Aushärten des Epoxy die Nadeln / das Tape entfernen. Entstandene Spalten
ggf. mit Epoxy füllen und überschüssiges Harz mit Spiritus vorsichtig abwischen. / After the
epoxy has fully cured, remove the masking tape or T-pins used to hold the stabilizer in place
and carefully inspect the glue joints. Use more epoxy to l in any gaps that were not led p-
reviously and clean up the excess using a paper towel and rubbing alcohol.
6. Höhenleitwerk ausbauen und die Folie entlang der soeben erstellten Markierun-
gen VORSICHTIG entfernen. Verletzen Sie auf keinen Fall das Holz unter der Folie. /
Remove the stabilizer. Using the lines you just drew as a guide, carefully remove the
covering from between them using a modeling knife.
Achten Sie beim Schneiden der Folie darauf, dass Sie NUR die Folie und
NICHT das Holz schneiden! Selbst ein winziger Ritz im Holz kann zu einer
Bruchstelle im Flug führen! / When cutting through the covering to remo-
ve it, cut with only enough pressure to only cut through the covering itself.
Cutting into the balsa structure may weaken it and lead to a possible failu-
re during ight.
Mit Epoxydharz verkleben!
Use Epoxy Glue!
Mit Sekundenkleber verkleben!
Use Cyano Glue!
A = A
B = B
A A
Genau beachten!
Notice!
ANSICHT VON UNTEN
BOTTOM VIEW
BA
C.A
4. MONTAGE / ASSEMBLY
Vorsichtig die Folie entfernen!
Carefully remove the covering lm!
Vor demVerkleben aller Teile stets die korrekte
Passung und den geraden Sitz gewissenhaft
überprüfen! Erst dann das Teil endgültig im
Modell einkleben. Bei Unstimmigkeiten oder
Fragen während des Aufbaus den Händler
kontaktieren, bei
dem das Modell gekauft wurde und bis zur
Klärung NICHT weiterbauen!
Before glueing any parts, always check rst the
correct t and straight seat carefully! Only then
paste the part nally in the model. In case of
discrepancies or questions during assembly,
contact the dealer where the model was
purchased and do NOT continue building until
cleared!

20
ANSICHT VON UNTEN
BOTTOM VIEW
Höhenruder-Servo / Elevator Servo
Höhenrudergestänge
Elevator Linkage
HÖHENRUDER ANLENKUNG / ELEVATOR LINKAGE
Loch bohren mit dem dargestellten Durchmesser.
2.5mm
Drill a hole with the shown diameter.
Mit Epoxydharz verkleben!
Use Epoxy Glue!
Überschuss abschneiden!
Cut o excess!
Vorgang x-mal wiederholen.
Repeat this step.
BA
2
Ruderhorn
Nylon Clevis
Ruderhorn
Gestänge
Push Rod
1.7x8mm Cap Screw
2
6mm
Gestänge
Push Rod
o
Bend 90
Sicherung
800mm Schubstange
