Pichler SUPRA FLY 60 User manual

Die Supra Fly ist komplett in Balsa-Sperrholzbauweise aufgebaut. Die leichten Holzteile sind fertig mit
hochwertiger Bügelfolie bespannt.
Alle Holzteile sind lasergeschnitten und bestechen durch perfekte Passgenauigkeit. Der ger-
äumige Rumpf bietet viel Platz für den Einbau des Antriebs und der RC-Anlage. Die Motorhaube und die
Radverkleidungen sind aus GfK gefertigt und bereits lackiert.
The Supra Fly is built entirely in a balsa plywood construction. The light wooden parts are expertly covered
with high quality iron on film.
All wooden parts are laser-cut and impress with perfect ftting accuracy. The large fuselage
provides plenty of space for the installation of the drivetrain and the RC system. The cowling and the
wheelpants are made of FRP and are already painted.
Achtung: Kein Spielzeug! Für Jugendliche unter 14 Jahren nur unter Aufsicht Erwachsener geeignet.
Warning: This is not a toy! Suitable for young people under the age of 14 with adult supervision.
in Holzbauw
eise für E
lektroantrieb
SUPRA FLY 60
Manual Supra Fly.indd 1 19.03.18 11:00
PICHLER
BAUANLEITUNG / INSTRUCTION MANUAL

2
1. Inhaltsverzeichnis / Content
2. Sicherheitshinweise / Safety Instructions
3. Erforderliches Zubehör / Required Accessories
4. Montage / Assembly
5. Hinweise zur Bedienung / How To Use
6. Ersatzteile / Spare Parts
7. Service & Gewährleistung / Service & Warranty
Manual Supra Fly.indd 2 19.03.18 11:00
1. INHALTSVERZEICHNIS / CONTENT

3
Manual Supra Fly.indd 3 19.03.18 11:00
Achtung: Kein Spielzeug! Für Jugendliche unter 14 Jahren nur unter Aufsicht Erwachsener geeignet.
Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel Hinweise zur
Bedienung“ in der Bauanleitung / Bedienungsanleitung erläutert.
Montieren Sie das Modell grundsätzlich nur nach der Bauanleitung / Bedienungsanleitung zusammen. Nehmen Sie Umbauten nur vor
unter Verwendung von empfohlenen original Ersatz- und Zubehörteilen aus dem Hause extron Modellbau.
Beachten Sie stets die Gebrauchsanweisung anderweitig zur Anwendung kommender Komponenten (Regler, Akku, Fernsteuerung etc).
Die Inbetriebnahme ist nicht eher gestattet, bis das Modell laut vorliegender Bauanleitung komplett montiert ist.
Überprüfen Sie vor der Inbetriebnahme des Modelles die Funktionssicherheit.
Betreiben Sie das Modell nur dort, wo sich keinerlei Personen oder Tiere aufhalten und eine Beschädigung anderer Güter auszuschließen
ist. Handeln Sie eigenverantwortlich und überprüfen Sie das gewählte Gelände vor Inbetriebnahme des Modells auf seine Eignung.
Betreiben Sie das Modell NIEMALS auf öentlichen Straßen oder in der Nähe von Flugplätzen.
Stoppen Sie das Modell unverzüglich bei einer Störung und beseitigen Sie sofort die Ursache.
Berühren Sie keine rotierenden und/oder heißen Motorteile während des Betriebs oder der Abkühlphase.
Warten Sie Ihr Modell nach jedem Einsatz und ersetzen Sie Verschleißteile, um einen sicheren Betrieb zu gewährleisten.
Fassen Sie das Modell während und nach dem Betrieb stets so an, dass Sie keinesfalls mit Teilen des Antriebs in Berührung kommen.
Bedenken Sie, daß Kunststoteile bei niedrigen Außentemperaturen in Ihrer Schlagzähigkeit nachlassen können, das heißt,
die Belastungsfähigkeit sinkt.
Sofern Sie nicht über ausreichende Kentnisse im Umgang mit Funktionsmodellen verfügen, wenden Sie sich an einen
erfahrenen Modellsportler oder Modellbauclub.
Schützen Sie sich bei Testläufen vor eventuell durch rotierende Teile aufgewirbelten Schmutz bzw. Steinchen.
Schützen Sie alle elektrischen Komponenten vor Wasser und Fremdkörpern.
Sorgen Sie dafür, dass der Motor nicht überlastet oder blockiert wird.
Lassen Sie den Motor und den Akku nach dem Betrieb ausreichend abkühlen.
Laden und entladen Sie Ihre Akkus sorgfältig und achten Sie darauf, dass Akkus und Anschlusskabel keinerlei Beschädigungen aufweisen.
Schließen Sie den Akku niemals "kurz" durch Zusammenführen des Plus- und Minuspols.
Verlegen Sie die Kabel im und am Modell so, dass diese nicht in oder an rotierende oder heiße Teile geraten.
2. SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS

4
Manual Supra Fly.indd 4 19.03.18 11:00
This is not a toy! Suitable for young people under the age of 14 with adult supervision.
Use the model accordingly to chapter "How To Use" in this instruction manual.
Assemble the model accordingly to this instruction manual. Do not alter or modify the model. Only use parts that are ofcially
recommended by extron Modellbau.
Always pay close attention to the manuals that are included to accessory parts (radio system, speed controller, battery etc.).
Never flyy your model near other human beings, animals or other obstacles. You are responsible for flying the model, so
you have to check carefully your flight area.
NEVER use your model on public streets or near public airports.
Do not touch any moving or hot motor parts during action! Let all components cool down before you handle them.
Stop flying immediately if you realize any radio interference.
Before you fly, check all functions of the model carefully.
Do not fly the model before you have fnished the assembly completely according to this manual.
Check your model carefully after each flight. Replace parts if they are worn out or if they are defective.
Keep your hands out of reach from rotating or hot parts of the model.
Keep in mind that plastic parts easily break under cold temperature conditions.
If you are a novice in flying you should ask experienced pilots for assistance during your frst ?ights.
Protect yourself from dust and other small things when you test run your propeller drive on the ground.
Keep all electronic components dry and clean!
Take care that your motor does not get overload or gets blocked under full power.
Let the motor cool down after restarting the model again.
Charge your batteries carefully. Always watch the charging process and make sure all connectors are in good conditions.
Do not shorten the battery by connecting the pluspole with the minuspole directly!
Make sure that the wires do not touch rota
ting or hot parts of the model.
2. SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS

5
Manual Supra Fly.indd 5 19.03.18 11:00

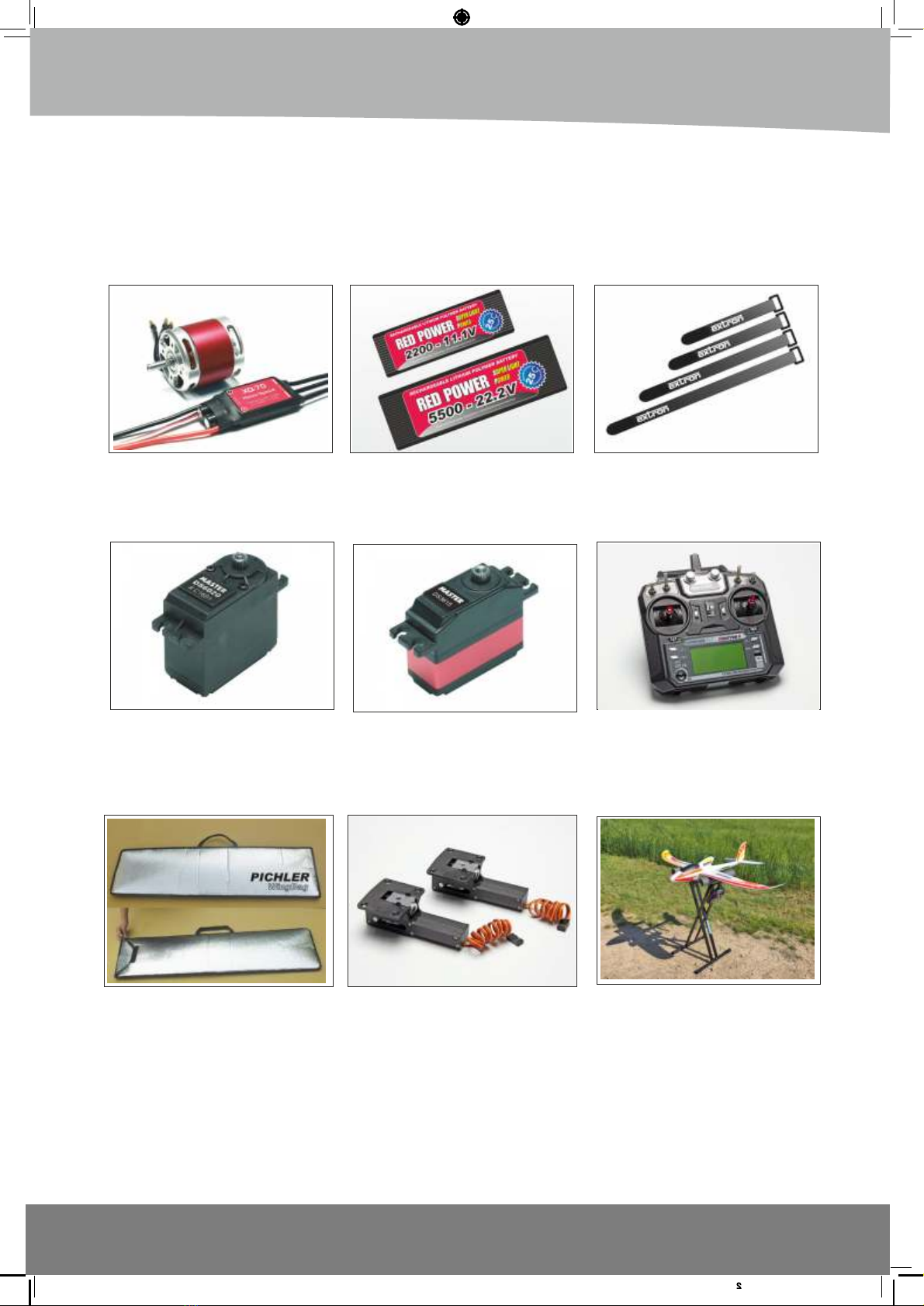

3. ERFORDERLICHES ZUBEHÖR / REQUIRED ACCESSORIES
# C8435
Brushless Antriebsset Hanno Special
Brushless Power Set Hanno Special
# C9424
LiPo Akku RED POWER 4500-6S
LiPo battery RED POWER 4500-6S
# C8447
MASTER Digital Servo DS3615 / x2
# C1689
MASTER Digital Servo DS6020 / x2
# C8830
MASTER GigaProp 6 Fernsteuersystem
MASTER GigaProp 6 Radio System
# C8765
Schutztaschenset für Tragflächen
Protective Wing Bag Kit
# C4739
Akku Klettbänder
Battery Straps
# C9734
Modellständer Profi
Professional Model Stand
# C7007
Einziehfahrwerk elektrisch für Supra Fly
Electric Retracts for Supra Fly
Mehr Informationen zu diesem Zubehör und Bestellmöglichkeit unter:
www.pichler-modellbau.de
For more information and how to order these accessories please go to:
www.pichler-modellbau.de
Mehr Informationen zu diesem Zubehör und Bestellmöglichkeit unter:
www.pichler-modellbau.de
For more information and how to order these accessories please go to:
www.pichler-modellbau.de

6
4. MONTAGE / ASSEMBLY
Manual Supra Fly.indd 6 19.03.18 11:00
14
5
7
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14

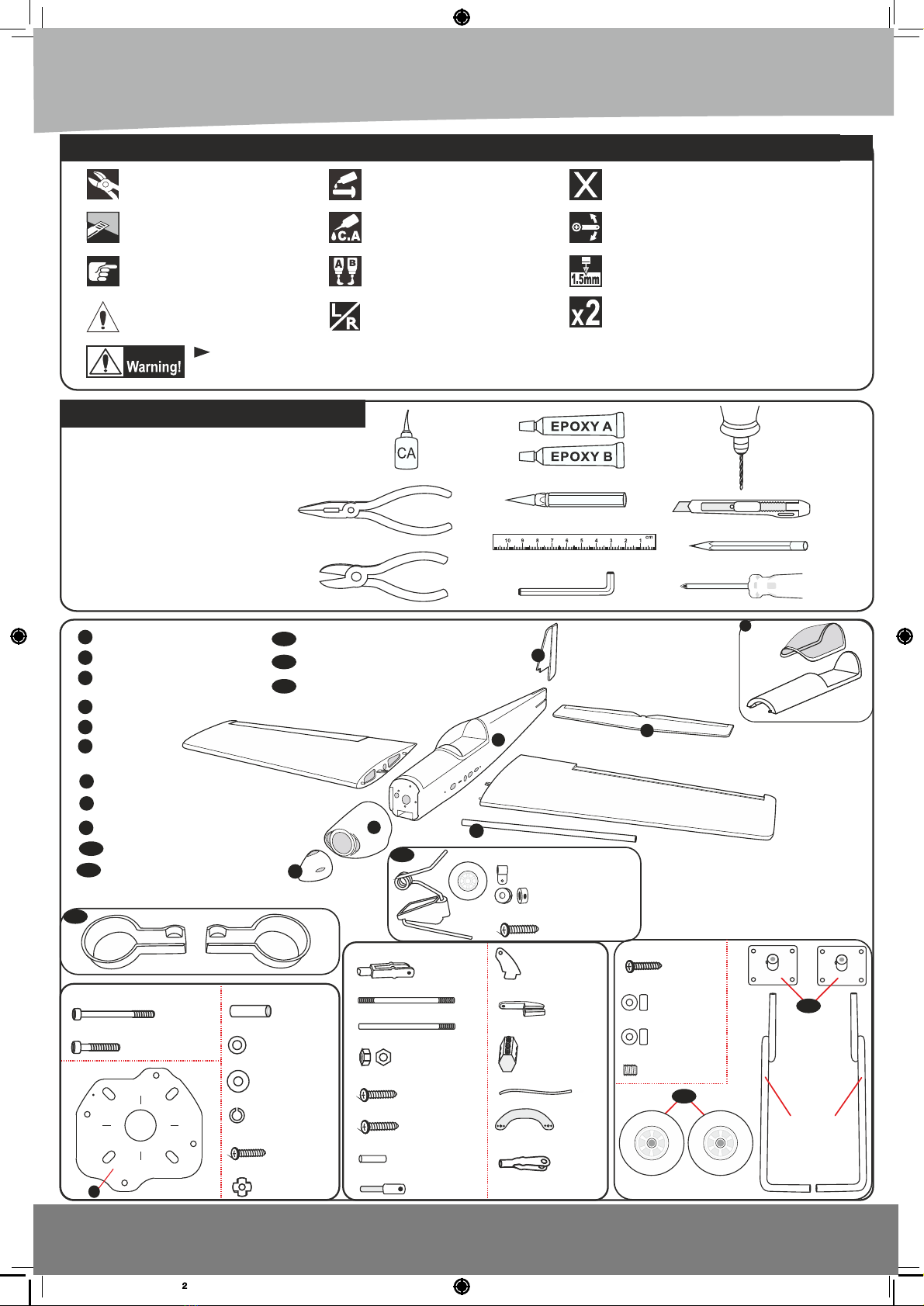

: Rumpf / Fuselage.
: Tragächen / Main Wing ( 2a, 2b ).
: Top hatch fuselage (3a: Canopy,
3b: Wood frame hatch).

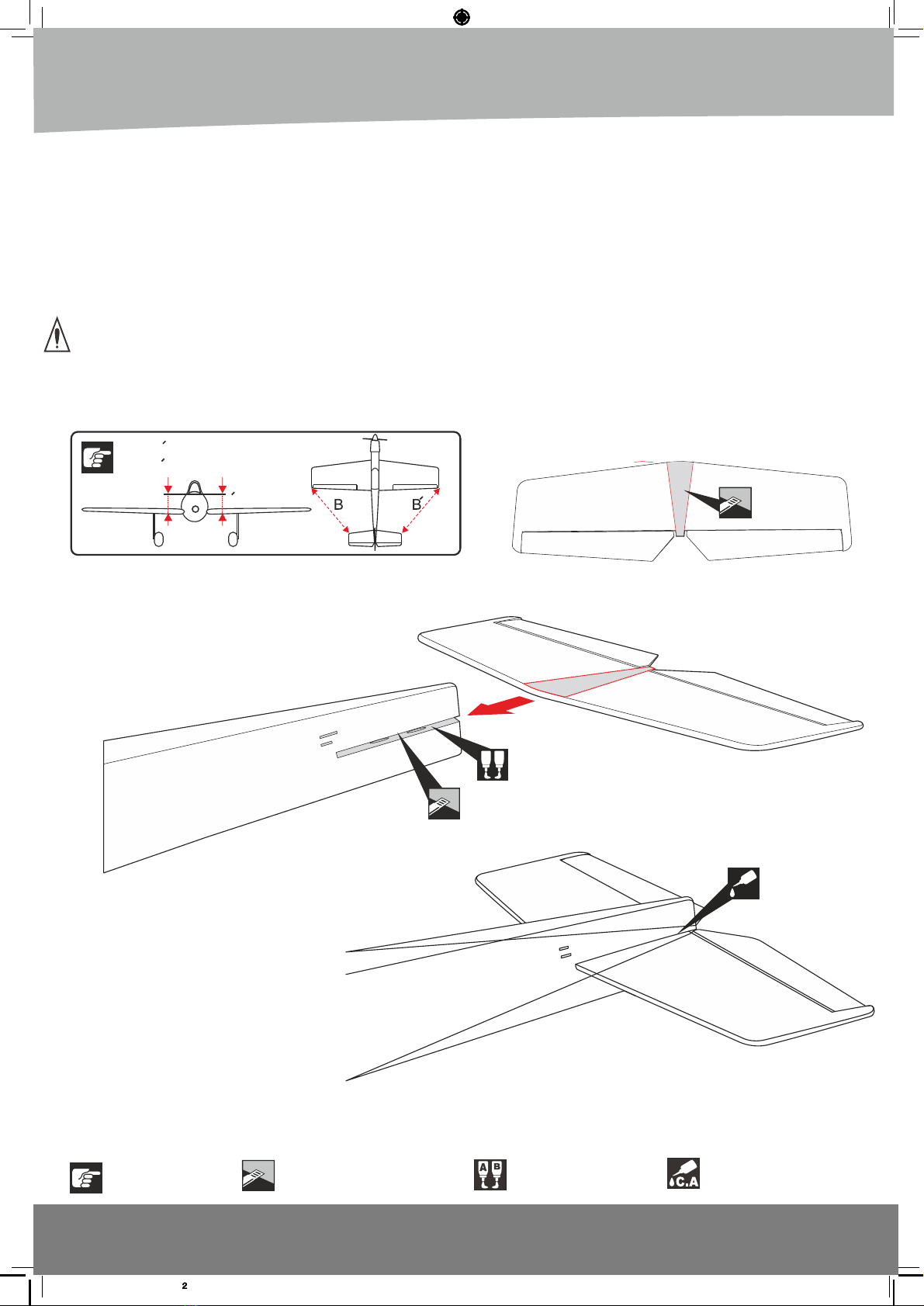

: Höhenleitwerk / Horizontal Stabilizer.
: Vertical Stabilizer.
: Alu Steckungsrohr
/ Alu Wing Joiner
: Motorhaube / Cowling.
: Spinner.

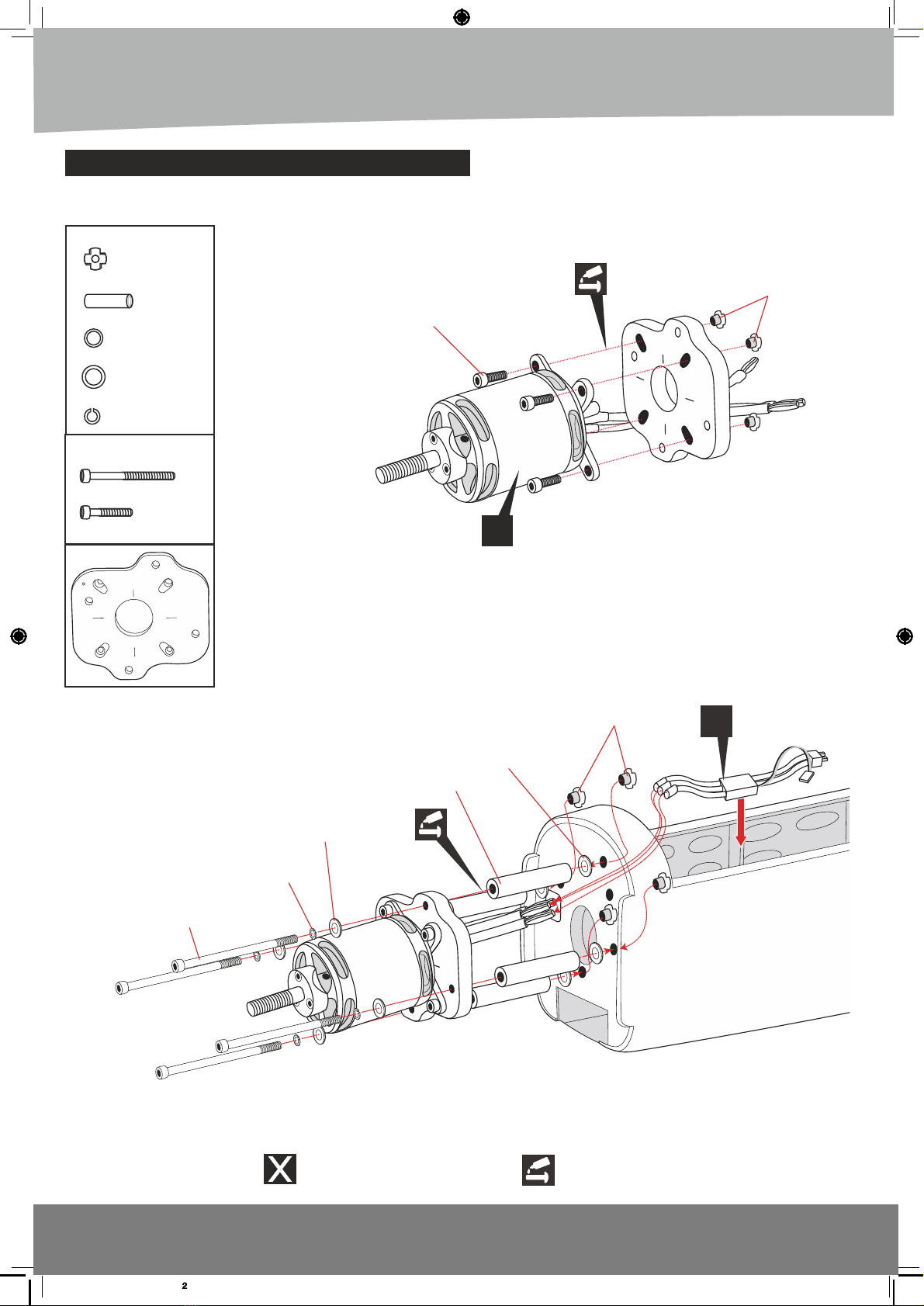

: Wood - motor mount.
: Spornfahrwerk / Tail Gear.
: Wheel well ( 11a, 11b ).

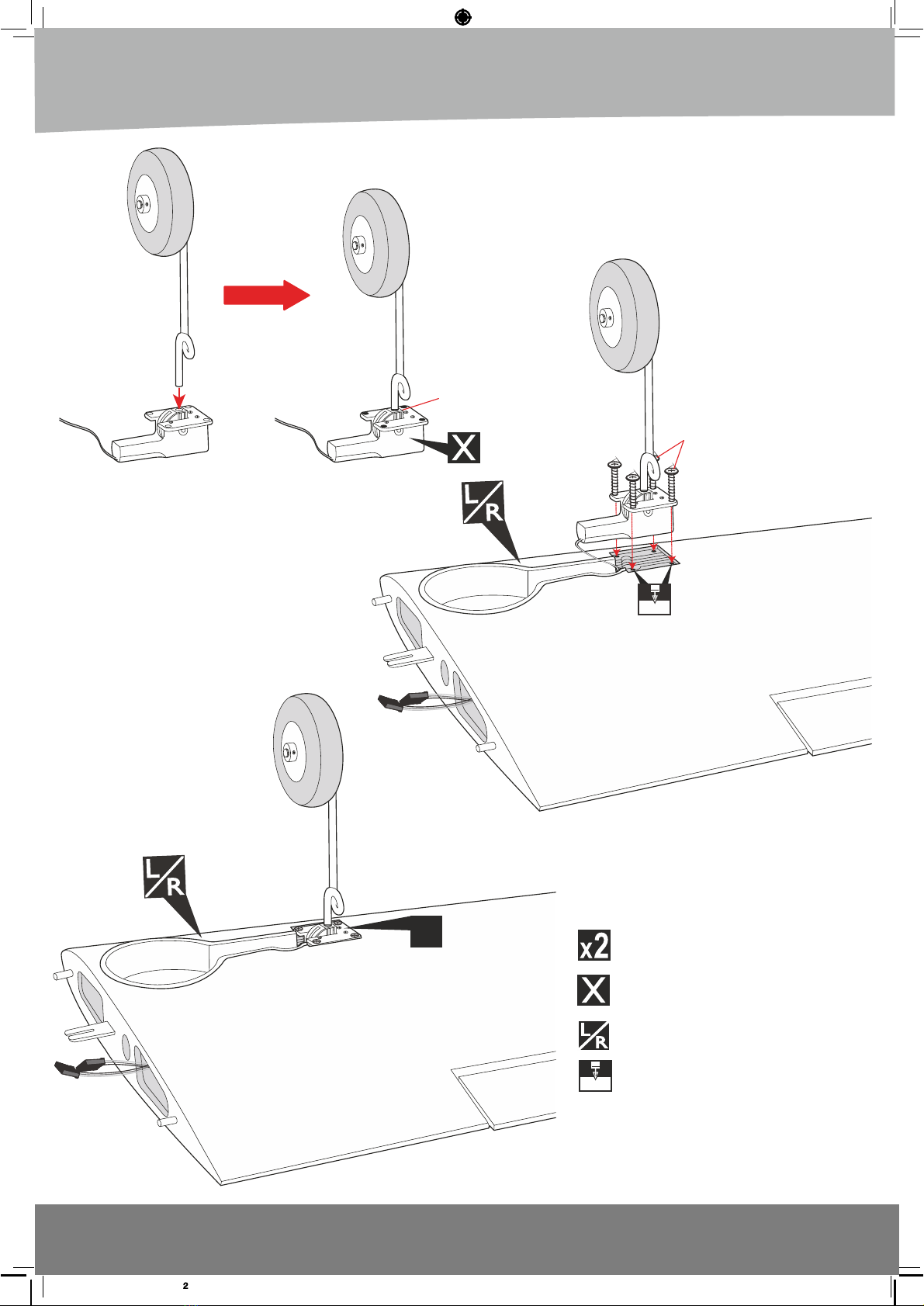

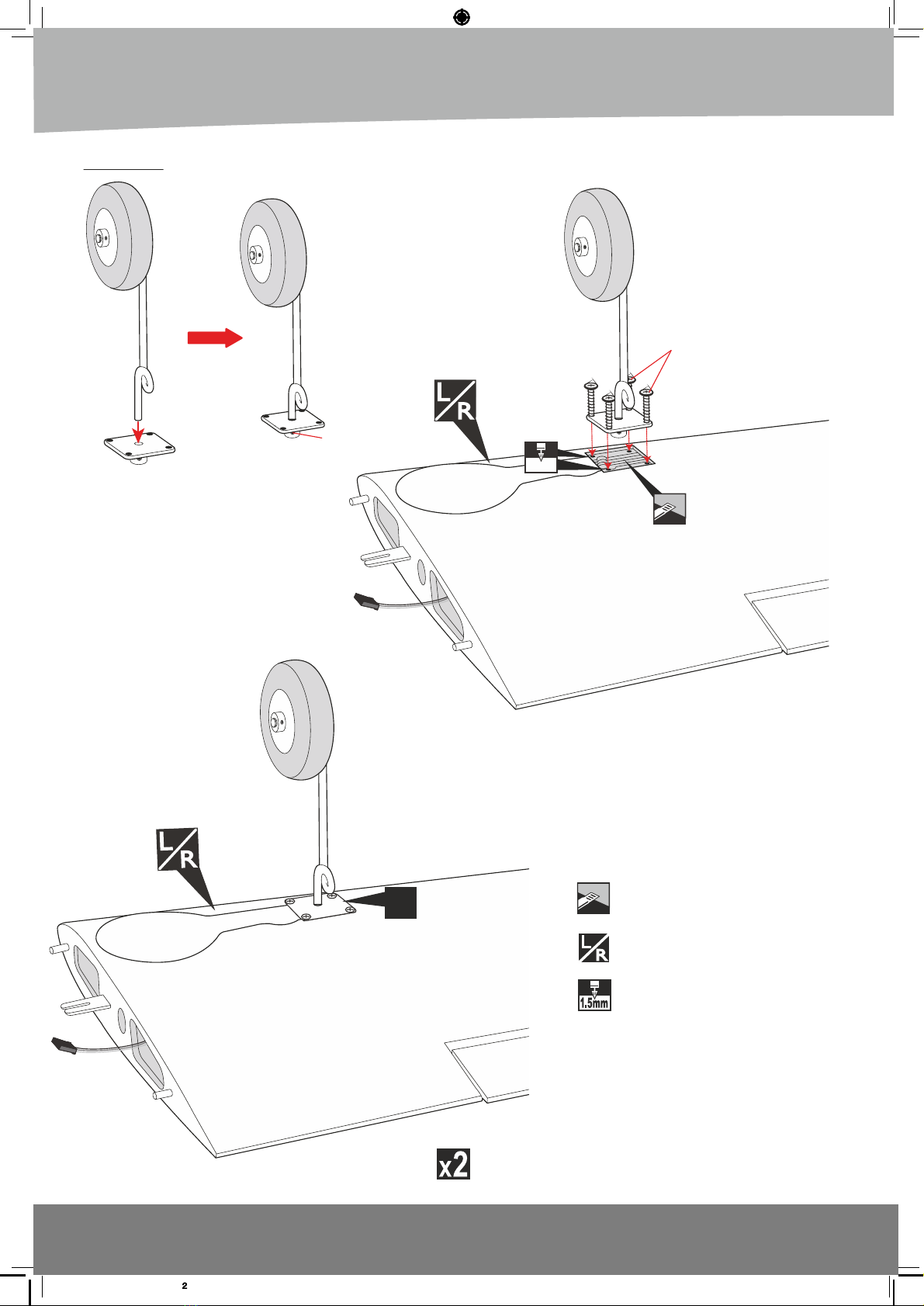

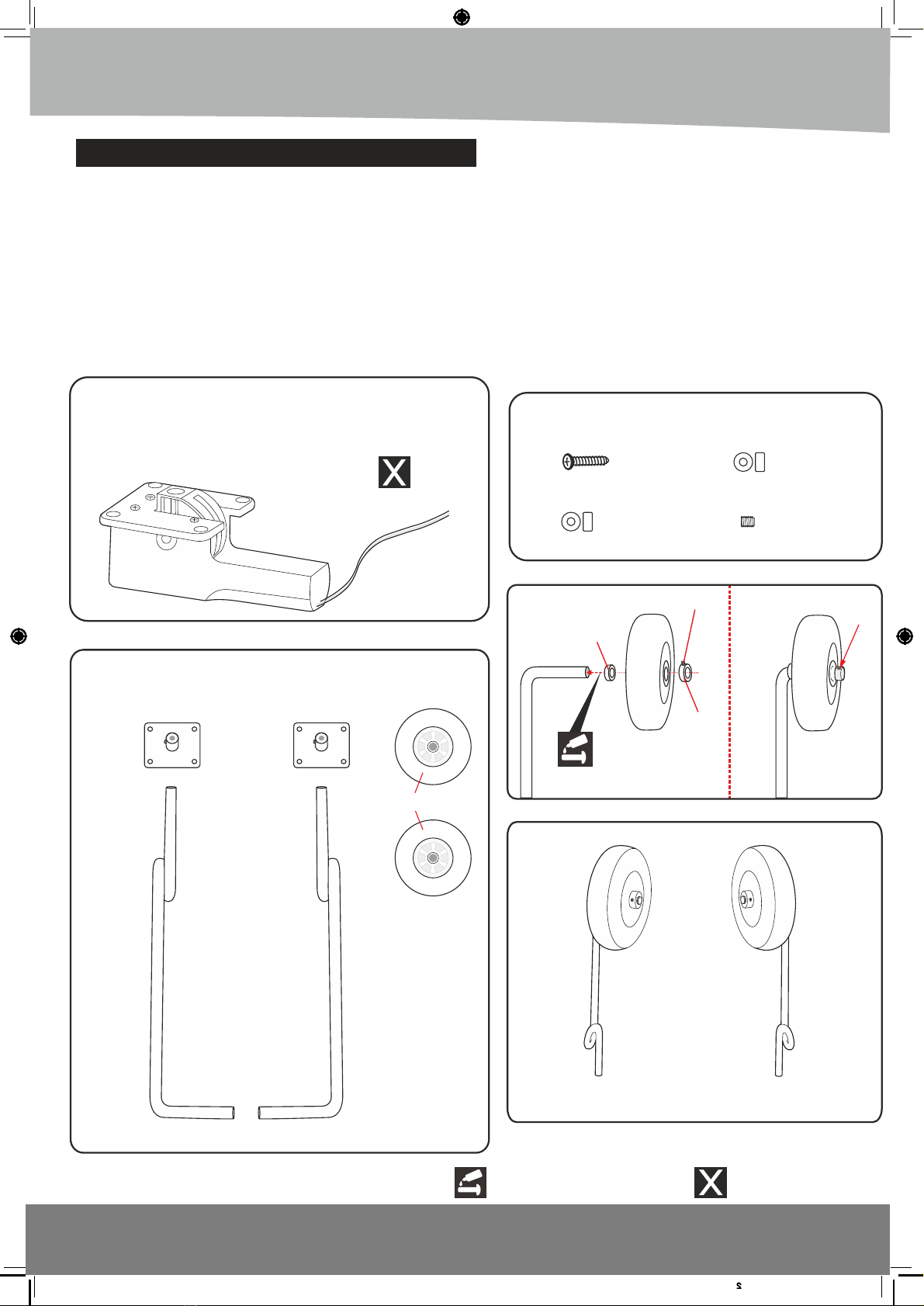

: Hauptfahrwerk / Main Gear ( 12a, 12b ).
: Wheels .
: Landing gear mount.
2a
2b
11
11a 11b 3x15mm Treibschraube
Plastic Collar
- - - - 12
- - - - 2
- - - - 2
- - - - 2
Wheel Collar
4x4mm Setscrew
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter
Genau beachten!
Notice!
Mit Epoxydharz verkleben!
Use Epoxy Glue!
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Überschuss abschneiden!
Cut o excess!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Auf Leichtgängigkeit achten!
Move freely, NO binding!
Nicht im Lieferumfang enthalten!
Not included!
ERKLÄRUNG DER SYMBOLE / EXPLANATION OF SYMBOLS
Markierte Fläche abschneiden!
Cut the marked area!
Achtung!
Attention!
Schraubensicherung verwenden!
Use Screw Cement!
Vorgang x-mal wiederholen.
Repeat this step.
Schrauben gut festziehen! Falls sich die Verbindung im Flug löst, gerät das Modell außer Kontrolle!
Set all screws securely. If they come o during ?ight, you will lose control of the aircraft.
WERKZEUGE / TOOLS
Für die Montage benötigen Sie das nebenstehende
Werkzeug und Klebsto (nicht im Lieferumfang
enthalten).
For assembly, you will need the shown tools and
glue (not included).
8
3a
3b
3
100mm Schubstange
- - 2
Nylon Clevis
- - - - - - 7
- - - - - - 3
Sicherung
Ruderhorn
- - - - 4
2x10mm Treibschraube
- - - - 16
- - - - 7
- - - - 4
1.7x8 mm Cap Screw
- - - - - - - - 1
Duo rod connection lock
950mm Cable - - 2
- - - 2
Metal Clevis
- - - - - - 2
Cab link
Locknut
- - - 1
Ruderhorn
M3 Mutter
- - - - - - - - - 4
1000mm Schubstange
- - 2
- - - - - 4
10x55mm Aluminum
4mm Scheibe
- - - - - 4
4mm Federscheibe
- - - - - 4
- - - - - 4
- - - - - 8
Einschlagmutter
4mm Scheibe
- - - - - 4
- - - - - 4
M4x70mm ZK-Schraube
M4x12mm ZK-Schraube
- - - - - 4
3x12mm Treibschraube
9
14
3mm Stellring- - 2
3x12mm Treibschraube
- - - - - - - - 2
- - - - - 2 - - - -
10 Kunststofflager
6
12a 12b

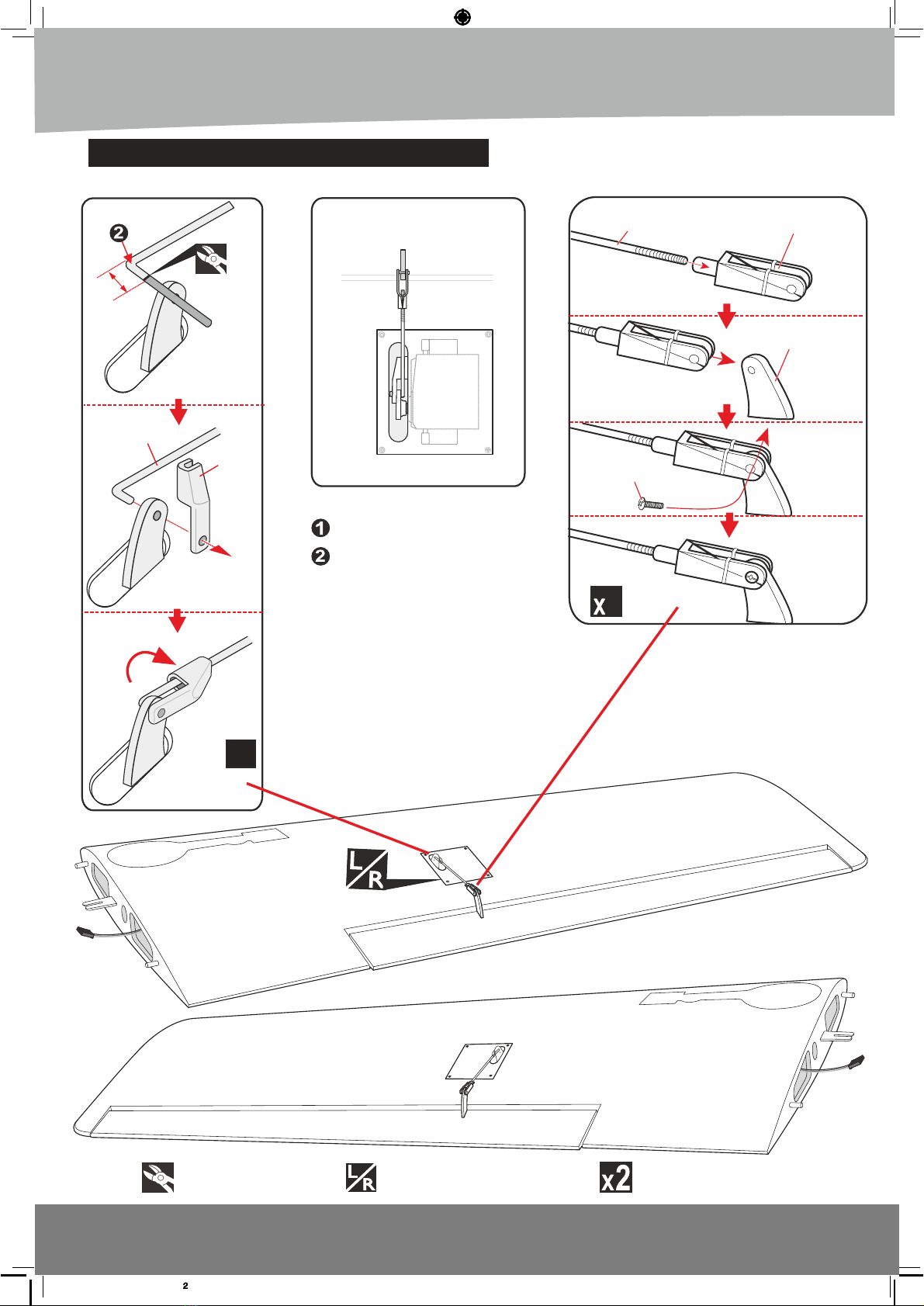

QUERRUDER / AILERONS
QUERRUDER SERVOS / AILERON SERVOS
Vorübergehend Nadel zur
Zentrierung einstechen.
/ Temporary pin to keep
hinge centered.
1. Prüfen Sie die korrekte Passung der Scharniere und Querruder in den Trag -
ächenhälften. Sichern Sie die Scharniere in der Mitte mit einer Nadel, um die
Zentrierung sicherzustellen. / Test ft the ailerons to the wing with the hinges.
lf the hinges don't remain centered, stick a pin through the middle of the hinge
to hold it in position.
2. Geben Sie auf beide Seiten des Scharniers einige Tropfen dünnüssigen
Sekundenkleber und montieren Sie das Querruder. Kein Aktivatorspray
verwenden! Nach dem Aushärten Beweglichkeit und festen Sitz der Ruder
und Scharniere prüfen. / Apply drops of thin CA to the top and bottom of each
hinge. Do not use CA accelerator. After the CA has fully hardened, test the
hinges by pulling on the aileron.
12
C.A
C.A
Darauf achten, dass Tragäche und Ruder NICHT miteinander
verkleben. / Be careful not to glue the wing and aileron together.
Darauf achten, dass die Ruder mit dem Proverlauf uchten. /
Align the center line of main wing with aileron.
QUERRUDER / AILERONS
1
2
Warning!
Auf sichere Verklebung der Ruder achten! Falls sich das Ruder im Flug löst,
gerät das Modell außer Kontrolle! / Make sure hinges are glued securely. If
they come o during ight, you will lose control of the aircraft.

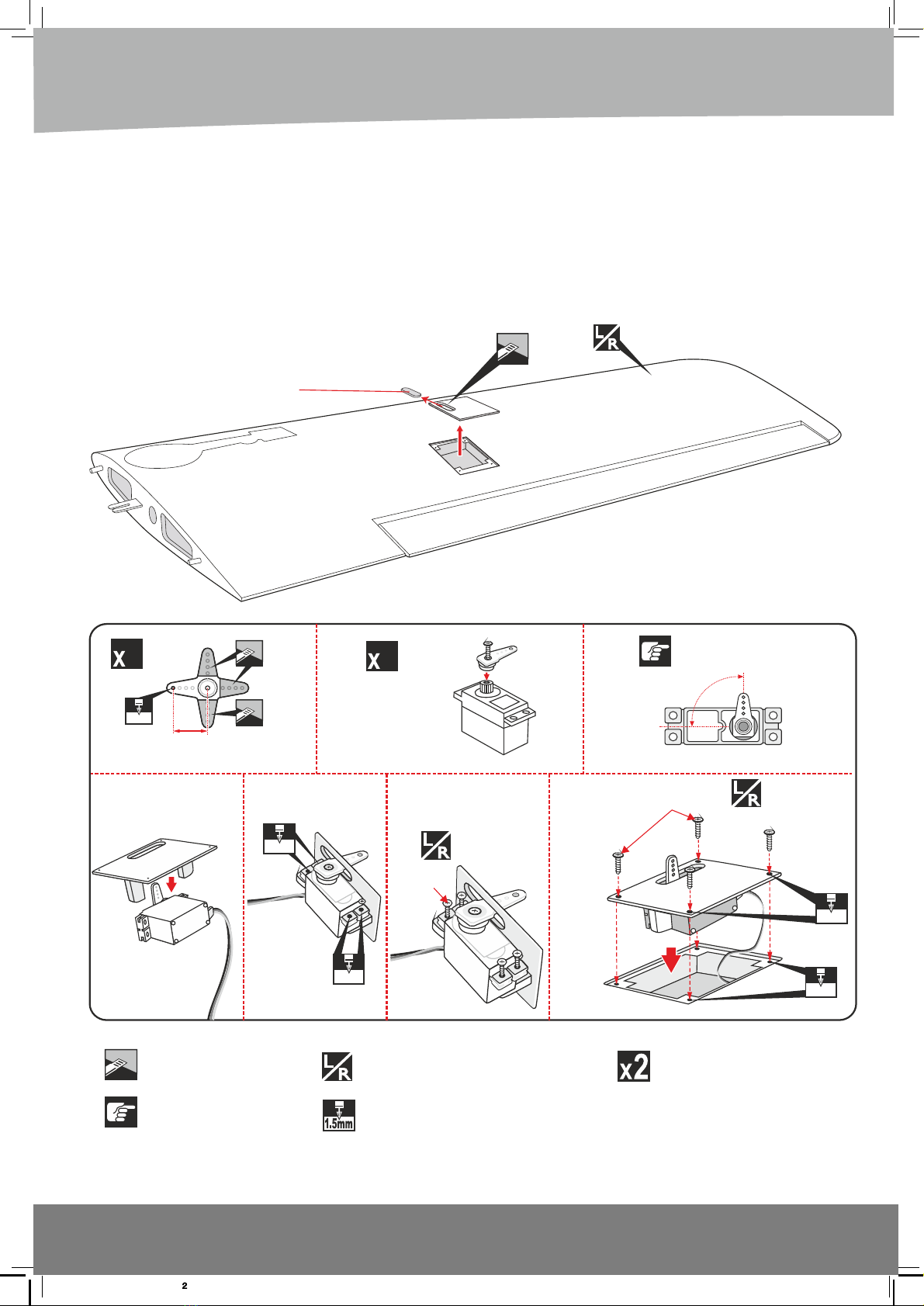

1. Montieren Sie die Gummi-Elemente und die Messinghülsen an den Servos. /
lnstall the rubber grommets and brass eyelets onto the aileron servos.
2. Entfernen Sie mit einem scharfen Messer die Folie über dem Ausschnitt für
das Servohorn an den Tragächendeckeln. / Using a modeling knife, remove
the covering from over the pre-cut servo arm exit hole on the aileron servo tray
/ hatch. This hole will allow the servo arm to pass through when installing the
aileron pushrods
3. Servo in die Halterung mittig einsetzen und die Bestigungslöcher mit ø 1,5
mm bohren in die Futterklötze bohren. / Place the servo into the servo tray.
Center the servo within the tray and drill ø 1.5 mm pilot holes through the
block of wood for each of the four mounting screws provided with the servo.
ANSICHT VON UNTEN
BOTTOM VIEW
7
Manual Supra Fly.indd 7 19.03.18 11:00
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Auf Leichtgängigkeit achten!
Move freely, NO binding!

8
Manual Supra Fly.indd 6 19.03.18 11:00
4. MONTAGE / ASSEMBLY
QUERRUDER / AILERONS
4. Befestigen Sie das Servokabel an der Schnur und ziehen Sie das Kabel vorsichtig
durch die Tragäche. Anschließend die Schnur vom Servokabel entfernen. / Using
the thread as a guide and using masking tape, tape the servo lead to the end of the
thread: carefully pull the thread out. When you have pulled the servo lead out, remove
the masking tape and the servo lead from the thread.
6. Wiederholen Sie den Vorgang auf der anderen Seite. /
Repeat Steps to install second aileron servo in the other wing half.
5. Setzen Sie das Servo in die Halterung und montieren Sie es mit den 4 Schrauben,
wie dargestellt. Anschließend den Deckel mit Servo aufsetzen und die vier Löcher für
den Deckel mit ø 1,5 mm bohren. Erweitern Sie die Bohrungen im Deckel anschließend
auf ø 2,0 mm. Abschließend den Deckel mit den vier Schrauben montieren. / Put the se-
rvo into the servo tray/ hatch and install it as shown by the four screws. Put the hatch w-
ith the servo on the wing and drill ø1,5 mm pilot holes as shown. Finally secure the ser-
vo tray in place using the mounting screws provided as shown.
o
90
ca.16mm
2mm
2
Querruder / Aileron
2
2x10mm Treibschraube
2 mm
1.5 mm
Querruder / Aileron
Querruder / Aileron
Schraube
Screw
1.5mm
1.5mm
Tragächendeckel mit Servo
Hatch with servo
ANSICHT VON UNTEN
BOTTOM VIEW
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter.
Genau beachten!
Notice!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Markierte Fläche abschneiden!
Cut the marked area! Vorgang x-mal wiederholen.
Repeat this step.

6
2x10mm Treibschraube
- - - - 8
Warning!
Servokabel an Schnur befestigen
Tie the string
Servokabel mit Schnur durchziehen
Pull out servo cord with string
1
2
ANSICHT VON UNTEN
BOTTOM VIEW
1
2
2x10mm Tp Screw
Querruder Aileron
QUERRUDER ANLENKUNGEN / AILERON LINKAGES
1. Schrauben Sie einen Nylon-Gabelkopf auf die Schubstange (ca. 14 Umdre
hungen). / Working with the aileron linkage for now, thread one nylon clevis at
least 14 turns onto one of the 2mm threaded wires.
4. Querruder mit Tape in der Neutralstellung fxieren. / Center the aileron and
hold it in place using a couple of pieces of masking tape.
5. Markieren Sie den Punkt auf dem Gestänge, der sich über dem Loch des Ser-
vorams bendet. / With the aileron and aileron servo centered, carefully place a ma-
rk on the aileron pushrod wire where it crosses the hole in the servo arm.
6. Versehen Sie das Gestänge an der Markierung mit einer 90° Biegung. Schneiden
Sie den überschüssigen Draht ab, so dass nach der Biegung ca. 6 mm übrig bleiben. /
Using pliers, carefully make a 90 degree bend down at the mark made. Cut o the ex-
cess wire, leaving about 6mm beyond the bend.
7. Stecken Sie das Gestänge in den Servoarm und sichern Sie es mit einer Nylon-
Sicherung, wie dargestellt. Abschließend das Tape von den Querrudern entfernen. /
Insert the 90 degree bend down through the hole in the servo arm. lnstall one nylon
snap keeper over the wire to secure it to the arm. lnstall the servo arm retaining screw
and remove the masking tape from the aileron.
8. Wiederholen Sie den Vorgang auf der anderen Seite. / Repeat steps to install the
second aileron servo in the opposite wing half.
2. Entfernen Sie die drei überüssigen Servoarme und bohren Sie das dritte
Loch von innen auf ø2,0 mm auf. / Locate one nylon servo arm, and using wire
cutters, remove all but one of the arms. Using a 2mm drill bit, enlarge the third
hole out from the center of the arm to accommodate the aileron pushrod wire.
3. Querruderservo anschließen und Neutralstellung ermitteln. Der Servoarm
muss dabei im 90° Winkel zur Längsachse stehen. / Plug the aileron servo into
the receiver and center the servo. lnstall the servo arm onto the servo. The servo
arm should be perpendicular to the servo and point toward the middle of the wing.
BA
Ruderhorn
2
100mm Schubstange - - 2
Nylon Clevis
- - - - - - - 2
Ruderhorn
1.7x8 mm Cap Screw
- - - - - - 2
- - - - - - 2
- - - - - - - 2
Sicherung
ANSICHT VON UNTEN
BOTTOM VIEW
9
Manual Supra Fly.indd 9 19.03.18 11:00
Mit Epoxydharz verkleben!
Use Epoxy Glue!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Markierte Fläche abschneiden!
Cut the marked area!
Vorgang x-mal wiederholen.
Repeat this step.

10
Manual Supra Fly.indd 10 19.03.18 11:00
4. MONTAGE / ASSEMBLY
Position markieren / Mark the Spot
90° Biegung vornehmen / Bend 90°
QUERRUDER ANLENKUNGEN / AILERON LINKAGES
6mm
Gestänge
Push Rod
Nylon Clevis
Ruderhorn
1.7x8mm Cap Screw
2
Gestänge
Push Rod
Sicherung
Flaslink
ANSICHT VON UNTEN
BOTTOM VIEW
ANSICHT VON UNTEN
BOTTOM VIEW
x2
Überschuss abschneiden!
Cut o excess!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Vorgang x-mal wiederholen.
Repeat this step.

FAHRWERK / INSTALLING MAIN GEAR
Es gibt zwei Möglichkeiten
Einziehfahrwerk (optional) / Retracts are optional
Bestell-Nummer / Order No. = C7007
Starres Serienfahrwerk / Fixed landing gear is standard
There are two options:
1. STARRES FAHRWERK / MAIN GEAR STRUTS
2. ELEKTRISCHES EINZIEHFAHRWERK / ELECTRIC GEAR RETRACTS
3x15mm Treibschraube
Plastic Collar
- - - - - - - - 2
- - - - 8
Wheel Collar
4x4mm Setscrew
- - - - - - - - 2
- - - - - - - - 2
Wheel Collar
Plastic Collar
4x4mm Setscrew
Screw
75mm Wheels
Main Gear
Main Gear
Landing gear mount.
11
Manual Supra Fly.indd 11 19.03.18 11:00
Nicht im Lieferumfang enthalten!
Not included!
Schraubensicherung verwenden!
Use Screw Cement!

OPTION 1: MAIN GEAR STRUTS
Screw
x2
12
Manual Supra Fly.indd 12 19.03.18 11:00
4. MONTAGE / ASSEMBLY
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter.
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Markierte Fläche abschneiden!
Cut the marked area!
Vorgang x-mal wiederholen.
ANSICHT VON UNTEN
Repeat this step.
BOTTOM VIEW
3x15mm Treibschraube
ANSICHT VON UNTEN
BOTTOM VIEW
2.5mm

OPTION 2: ELECTRIC GEAR RETRACTS

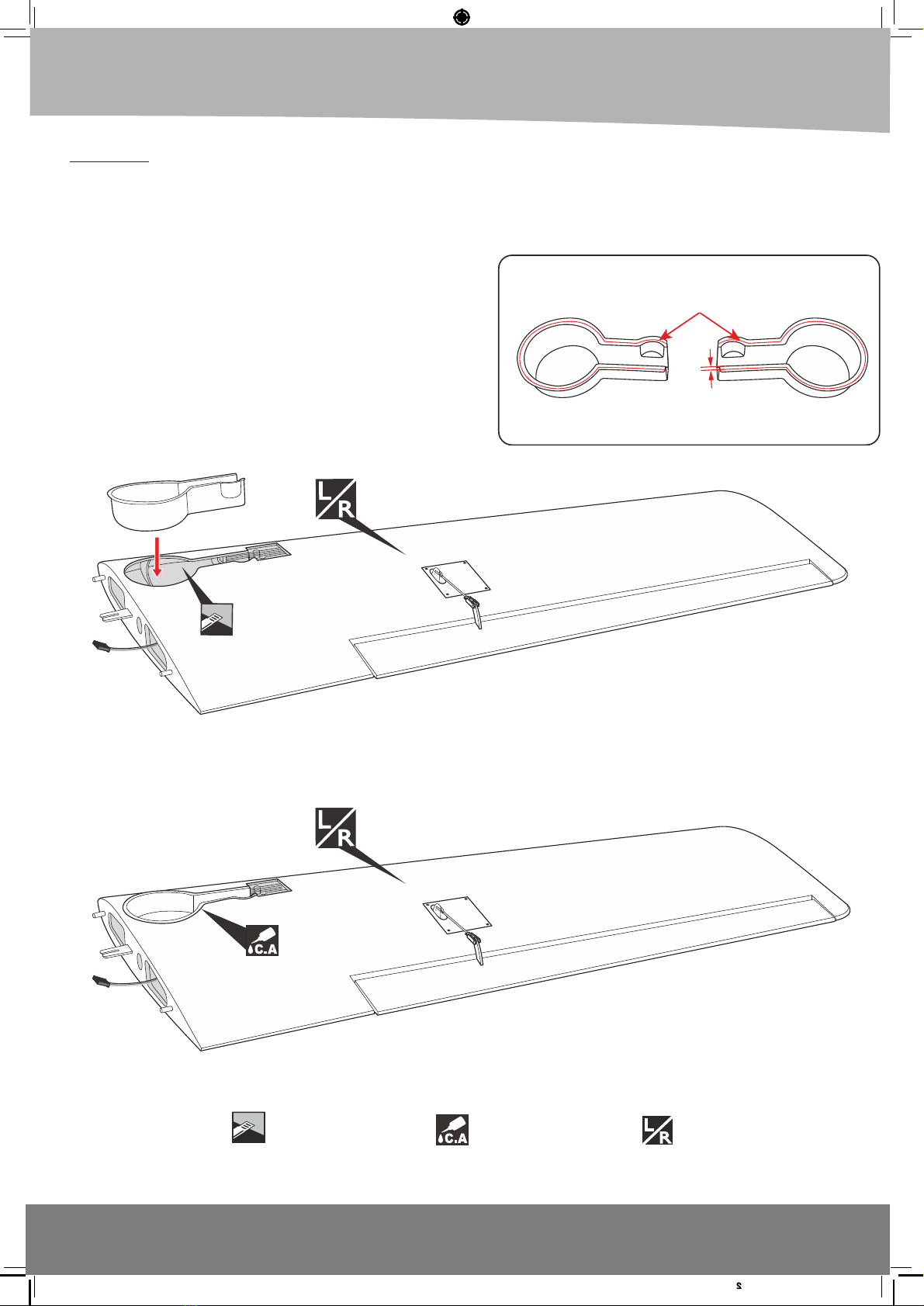

QUERRUDER ANLENKUNGEN / WHEEL WELL
Wheel well
Cut the plastic
5mm
13
Manual Supra Fly.indd 13 19.03.18 11:00
/ Using a modeling knife, carefully remove the lm covering from the gear tray. Make sure that
you do not remove any wood.
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Markierte Fläche abschneiden!
ANSICHT VON UNTEN
Cut the marked area!
BOTTOM VIEW
ANSICHT VON UNTEN
BOTTOM VIEW

14
Manual Supra Fly.indd 14 19.03.18 11:00
4. MONTAGE / ASSEMBLY
Screw
3x15mm Treibschraube
x2
Nicht im Lieferumfang enthalten!
Not included!
Eine linke und eine rechte Seite bauen!
Build a left and a right side!
Vorgang x-mal wiederholen.
ANSICHT VON UNTEN
Repeat this step.
BOTTOM VIEW
ANSICHT VON UNTEN
BOTTOM VIEW
2.5mm
Loch bohren mit dem dargestellten Durchmesser.
2.5mm
Drill a hole with the shown diameter.

SERVO-EINBAU / SERVO INSTALLATION
o
90
ca.16mm
2 mm
RUMPF OBERSEITE
FUSELAGE TOP SIDE
Seitenruder-Servo / Rudder Servo
Höhenruder-Servo / Elevator Servo
Höhenruder-Servo / Elevator Servo
15
Manual Supra Fly.indd 15 19.03.18 11:00
1. Montieren Sie die Gummi-Elemente und die Messinghülsen an den Servos. /
lnstall the rubber grommets and brass eyelets onto the aileron servos.
2. Montieren Sie die Servos mit den vier Schrauben, wie dargestellt. / Mount the
servo to the tray using the mounting screws provided with your radio system.
Genau beachten!
Notice!
Nicht im Lieferumfang enthalten!
Not included!
ca.16mm
2 mm
o
90
Markierte Fläche abschneiden!
Cut the marked area!
Loch bohren mit dem dargestellten Durchmesser.
2 mm
Drill a hole with the shown diameter.

16
Manual Supra Fly.indd 16 19.03.18 11:00
4. MONTAGE / ASSEMBLY
MOTOR, AKKU & REGLER / MOTOR, BATTERY, ESC
SIZE 46
M4x12mm ZK-Schraube
X
Einschlagmutter
SIZE 46
DRAUFSICHT TOP VIEW
M4x70mm ZK-Schraube
10x55mm Aluminum
4mm Scheibe
4mm Federscheibe
4mm Scheibe
ESC
X
Einschlagmutter
- - - - - 4
10x55mm Aluminum
4 mm Scheibe
- - - - - 4
4mm Federscheibe
- - - - - 4
Einschlagmutter
- - - - - 8
4 mm Scheibe
- - - - - 4
- - 4
M4x70mm ZK-Schraube
M4x12mm ZK-Schraube
- - - - - 4
SIZE
46
Nicht im Lieferumfang enthalten!
Not included!
Schraubensicherung verwenden!
Use Screw Cement!

MOTORHAUBE / COWLING
SIZE 46
LiPo-Akku / LiPo Battery
x
DRAUFSICHT TOP VIEW
Regler / ESC
Top view
SIZE 46
DRAUFSICHT TOP VIEW
LiPo-Akku / LiPo Battery
Regler / ESC
17
Manual Supra Fly.indd 17 19.03.18 11:00
Nicht im Lieferumfang enthalten!
Not included!
1. Schieben Sie die Motorhaube über den Motor auf den Rumpf auf. Richten
Sie die Motorhaube exakt aus, so dass die Motorwelle mittig sitzt. Sichern Sie
die Motorhaube in dieser Position mit Tape. / Slide the fberglass cowl over the
motor. align the front of t he cowl with the crankshaft of the motor. The front of
the cowl should be positioned so the crankshaft is in nearly the middle of the
cowl opening. Hold the cowl frmly in place using pieces of masking tape.
2. Bohren Sie drei Löcher ø2,0 mm durch die Motorhaube und den Motorspant,
wie dargestellt. Drill three ø2,0 mm pilot holes through both side of the cowl
and the side edges of the frewall, as shown.
3. Entfernen Sie das Tape und montieren Sie die Motorhaube mit den drei Schra-
uben. / Remove the tape and install the cowling with the three screws accordingly.

18
Manual Supra Fly.indd 18 19.03.18 11:00
4. MONTAGE / ASSEMBLY
3x12mm Treibschraube
- - - 4
70mm
155mm
130mm
3x12mm Treibschraube
DRAUFSICHT TOP VIEW
DRAUFSICHT TOP VIEW
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter.
2mm

3x12mm Treibschraube
3x12mm Treibschraube
19
Manual Supra Fly.indd 19 19.03.18 11:00
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Loch bohren mit dem dargestellten Durchmesser.
Drill a hole with the shown diameter.
2mm
DRAUFSICHT TOP VIEW
DRAUFSICHT TOP VIEW
HÖHENLEITWERK / HORIZONTAL STABILIZER
1. Kleben Sie die Scharniere für die Höhenruder ein, verfahren Sie dabei in der gleichen Weise
wie bei den Querrudern. / Hinges for Elevator are glued in the same way like the ailerons before.
2. Markieren Sie die Mittellinie des Höhenleitwerks. / Mark the center line on the horizontal st-
abilizer.
3. Entfernen Sie am Rumpf die Folie im Bereich des Höhenleitwerks. Using a mo-
deling knife, cut away the covering from the fuselage for the stabilizer and remove it
4. Prüfen Sie den korrekten Sitz des Höhenleitwerks im Rumpf, ggf. nacharbeiten.
Richten Sie das Höhenleitwerk exakt mittig aus, wie unten dargestellt! Höhenleitwerk
noch nicht einkleben! / Check the ft of the horizontal stabilizer in its slot. Make sure th-
e horizontal stabilizer is square and centered to the fuselage by taking measurements,
but don't glue anything yet.
Remove
the covering

20
Manual Supra Fly.indd 20 19.03.18 11:00
4. MONTAGE / ASSEMBLY
5. Höhenruder in der exakt mittigen Position belassen. Markieren Sie mit einem
abwischbaren Stift auf der Ober- & Unterseite des Höhenleitwerks den Rumpfverlauf.
With the horizontal stabilizer correctly aligned, mark the shape of the fuselage
on the top and the bottom of the tail plane using a water soluble/ non permanent
felt-tip pen.
7. Wenn alles passt, das Höhenleitwerk mit 30 Minuten Epoxy einkleben. Bestreichen
Sie die Klebeächen an Rumpf und Leitwerk mit Epoxy und setzen Sie das Höhenleitwerk
ein. Richten Sie das Höhenleitwerk exakt aus und sichern Sie es mit Nadeln oder Tape. Üb-
erschüssiges Harz mit Spiritus vorsichtig abwischen. Prüfen Sie während des Trocknens no-
chmals den korrekten sitz des Höhenleitwerks. / When you are sure that everything is alig-
ned correctly, mix up a generous amount of 30 minute epoxy. Apply a thin layer to the bot-
tom and to the top of the stabilizer mounting area and to the stabilizer mounting platform
sides in the fuselage. Slide the stabilizer in place and re-align. Double check all of your mea-
surements one more time before the epoxy eures. Remove any excess epoxy using a paper
towel and rubbing alcohol and hold the stabilizer in place with T-pins or masking tape.
8. Nach dem Aushärten des Epoxy die Nadeln / das Tape entfernen. Entstandene Spalten
ggf. mit Epoxy füllen und überschüssiges Harz mit Spiritus vorsichtig abwischen. / After the
epoxy has fully cured, remove the masking tape or T-pins used to hold the stabilizer in place
and carefully inspect the glue joints. Use more epoxy to l in any gaps that were not led p-
reviously and clean up the excess using a paper towel and rubbing alcohol.
6. Höhenleitwerk ausbauen und die Folie entlang der soeben erstellten Markierun-
gen VORSICHTIG entfernen. Verletzen Sie auf keinen Fall das Holz unter der Folie. /
Remove the stabilizer. Using the lines you just drew as a guide, carefully remove the
covering from between them using a modeling knife.
Achten Sie beim Schneiden der Folie darauf, dass Sie NUR die Folie und
NICHT das Holz schneiden! Selbst ein winziger Ritz im Holz kann zu einer
Bruchstelle im Flug führen! / When cutting through the covering to remo-
ve it, cut with only enough pressure to only cut through the covering itself.
Cutting into the balsa structure may weaken it and lead to a possible failu-
re during ight.
A = A
B = B
BA
ANSICHT VON UNTEN
BOTTOM VIEW
ANSICHT VON UNTEN
BOTTOM VIEW
C.A
Mit Epoxydharz verkleben!
Use Epoxy Glue!
Mit Sekundenkleber verkleben!
Use Cyano Glue!
Markierte Fläche abschneiden!
Cut the marked area!
A A
Genau beachten!
Notice!
