Pilz 22209-3FR-01 User manual

22209-3FR-01
PSEN sl restart interlock
- 1 -
4D Betriebsanleitung
4GB Operating instructions
4F Manuel d'utilisation
22209-3FR-01PSEN sl restart interlock
Zusatzmodul PSEN sl restart interlock
1464211979
PSEN sl restart interlock ist ein mechanisches
Zusatzmodul für das sichere Schutztürsystem
PSENslock. Das Zusatzmodul verhindert das
Schließen der Tür und damit einen Wiederan-
lauf der Maschine.
Ein Deaktivieren des Zusatzmoduls kann mit
Vorhangschlössern (max. zwei) verhindert wer-
den.
Add-on module PSEN sl restart inter-
lock
PSEN sl restart interlock is a mechanical add-
on module for the safety gate system PSENs-
lock. The add-on module prevents the gates
from closing and therefore prevents the ma-
chine from restarting.
Padlocks (max. two) may be used to prevent
the add-on module from being deactivated.
Module supplémentaire PSEN sl restart
interlock
PSEN sl restart interlock est un module méca-
nique supplémentaire pour le système de sécu-
rité pour protecteurs mobiles PSENslock. Le
module supplémentaire empêche la fermeture
du protecteur mobile et par conséquent, le re-
démarrage de la machine.
Une désactivation du module supplémentaire
peut être empêchée à l'aide de cadenas (max.
deux).
Lieferumfang Scope Contenu de la livraison
1464296075
1 x PSENslock restart interlock, vormontiert
2 x Zylinderschraube M5x30
ISO 4762 8.8 ST Verz
2 x Federring
DIN 127 B5 FST verzinkt
1 x One-Way Schraube Halbrund M5x30
1 x PSENslock restart interlock, pre-assem-
bled
2 x socket head cap screw M5x30
ISO 4762 8.8 ST zinc plated
2 x spring washer
DIN 127 B5 FST zinc plated
1 x one-way round head screw M5x30
1 x PSENslock restart interlock, pré-monté
2 x vis à tête cylindrique M5x30
ISO 4762 8.8 ST Verz
2 x rondelles à ressorts
DIN 127 B5 FST en acier galvanisé
1 x vis jetables Halbrund M5x30
Gerätebeschreibung
1464158347
Das Zusatzmodul besteht aus einem Seitenteil,
das am PSENslock angebracht wird. An die-
sem Seitenteil ist ein Schwenkhebel (Höhe 3
mm) befestigt. Durch das Schwenken dieses
Schwenkhebels um 90° in Richtung Türzarge
wird der Schwenkhebel zwischen die Magnete
des PSENslock gebracht und verhindert damit
das Schließen der Tür.
Das Zusatzmodul ist im Auslieferungszustand
bereits zusammengebaut und darf nicht verän-
dert werden.
Unit description
The add-on module consists of a side section,
which is fitted to the PSENslock. A lever arm
(height 3 mm) is attached to this side section.
By swivelling this lever arm 90° in the direction
of the gate casing, the lever arm is positioned
between the magnets of the PSENslock, there-
by preventing the gate from closing.
The add-on module is delivered pre-assembled
and may not be modified.
Description de l'appareil
Le module supplémentaire est composé d'une
partie latérale qui s'adapte au PSENslock. Un
levier pivotant (hauteur 3 mm) est fixé sur cette
partie latérale. Lorsque ce levier pivote de 90°
dans la direction de l'huisserie, il se positionne
entre les aimants du PSENslock et empêche
ainsi la fermeture du protecteur mobile.
Le module supplémentaire est déjà assemblé
au moment de la livraison et ne doit pas être
modifié.
Montage
1464215435
1. Befestigen Sie das Seitenteil mit Hilfe der
beigelegten Schrauben am PSENslock (sie-
he Abbildung 1).
Verwenden Sie dafür
– 2 x Zylinderschraube und die zugehörigen
Federringe oder
– 1 x Zylinderschraube mit zugehörigem Fe-
derring und die One-Way Schraube.
Installation
1. Attach the side section to the PSENslock
using the screws provided (see Figure 1).
Use
– 2 x socket head cap screws and the corre-
sponding spring washers or
– 1 x socket head cap screw with the corre-
sponding spring washer and the one-way
screw.
Montage
1. Fixez la partie latérale au PSENslock (voir il-
lustration 1) à l'aide des vis prévues à cet ef-
fet.
Utilisez pour cela
– 2 x vis à tête cylindrique et les rondelles à
ressorts correspondantes ou
– 1 x vis à tête cylindrique avec la rondelle à
ressort correspondante et la vis jetable.

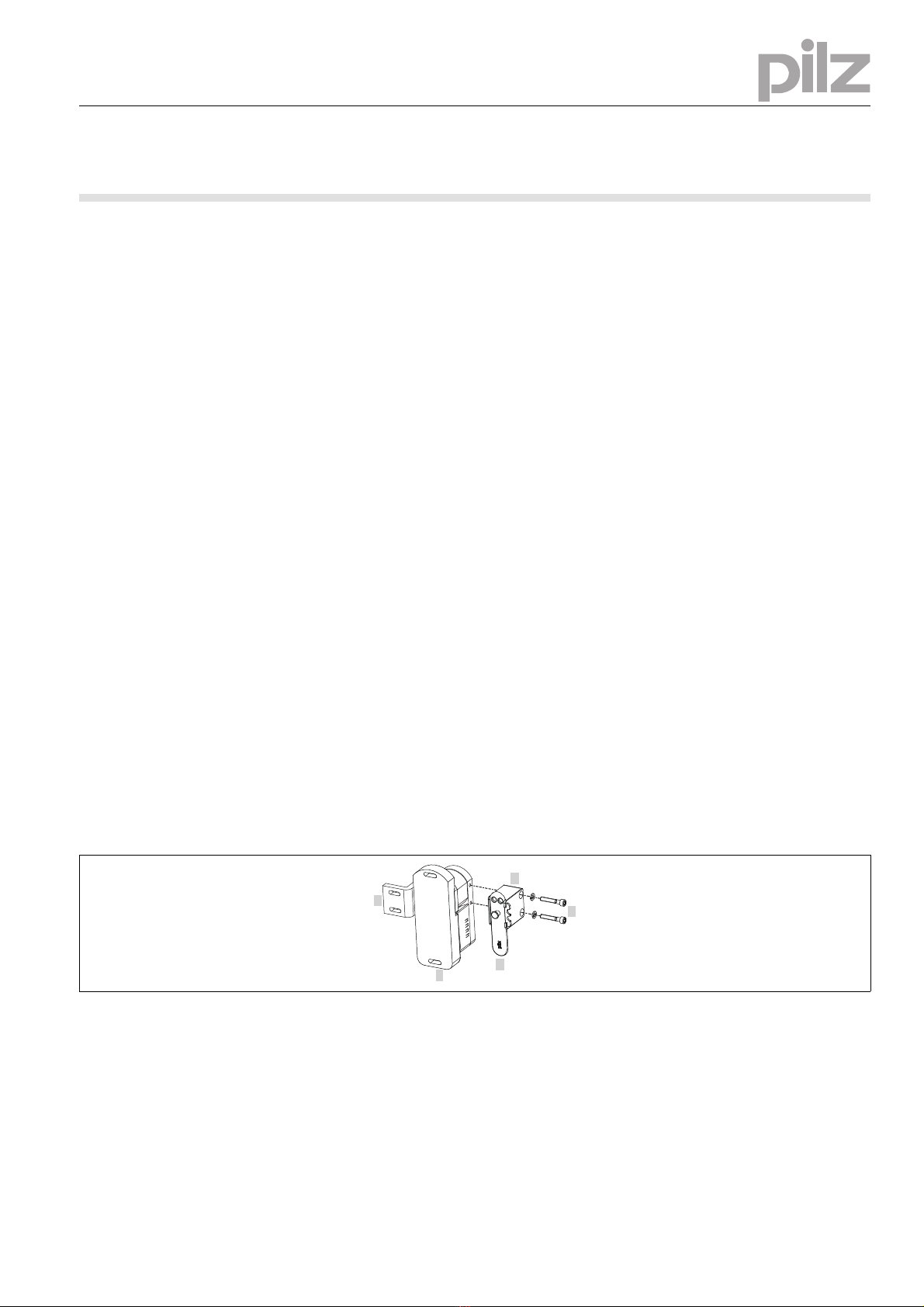

1464219659
1: PSENslock, an Tür montiert
2: Seitenteil des Zusatzmoduls
3: Schwenkhebel
4: 2 x Zylinderschrauben mit Federring
5: Winkel an Türzarge
1: PSENslock, installed on gate
2: Side section of add-on module
3: Lever arm
4: 2 x socket head cap screws with spring
washer
5: Angle bracket on gate casing
1 : PSENslock, monté sur un protecteur mobile
2 : Partie latérale du module supplémentaire
3 : Levier pivotant
4 : 2 x vis à tête cylindrique avec rondelle à res-
sort
5 : Angle sur l'huisserie
1
2
3
4
5

- 2 -
Betrieb
1472789899
Das Zusatzmodul ist jetzt einsatzbereit und
kann mit den folgenden Schritten aktiviert wer-
den.
1. Schwenken Sie den Schwenkhebel um 90° in
Richtung der Türzarge (siehe Abbildung).
Stellen Sie sicher, dass der Schwenkhebel in
der 90°-Position einrastet.
2. Bringen Sie am Schwenkhebel ggf. ein Vor-
hangschloss an (Bügeldurchmesser von
max. 7,1 mm, lichte Bügelhöhe von min. 16
mm). Es sind max. zwei Vorhangschlösser
möglich.
Operation
The add-on module is now ready for use and
can be activated by following the steps below.
1. Swivel the lever arm 90° in the direction of
the gate casing (see diagram). Make sure
that the lever arm locks into the 90° position.
2. If necessary, attach a padlock to the lever
arm (shackle diameter of max. 7,1 mm, clear
shackle height of min. 16 mm). A maximum
of two padlocks are possible.
Fonctionnement
Le module supplémentaire est maintenant prêt
à être utilisé et peut être activé en suivant les
étapes suivantes.
1. Faites pivoter le levier de 90° en direction de
l'huisserie (voir illustration). Assurez-vous
que le levier s'enclenche dans la position à
90°.
2. Le cas échéant, fixez sur le levier un cadenas
(diamètre max. de l'anse 7,1 mmhauteur
min. de l'anse 16 mm). Il est possible d'utili-
ser au maximum deux cadenas.
1478353291
Ansicht von der Türseite View from gate side Vue à partir du protecteur mobile
1478356363
Ansicht von der Außenseite
1474007179
1: Schwenkhebel, offen
2: Schwenkhebel, verriegelt
3: Vorhängeschloss
View from outside
1: Lever arm, open
2: Lever arm, locked
3: Padlock
Vue de l'extérieur
1 : Levier pivotant, ouvert
2 : Levier pivotant, verrouillé
3 : Cadenas
Abmessungen Seitenteil (in mm) Side section dimensions (in mm) Dimensions de la partie latérale (en
mm)
Abmessungen Schwenkhebel (in mm) Lever arm dimensions (in mm) Dimensions du levier pivotant (en mm)
1
2
3
2
3
1
51,7
3
40
7.2
11
89.7
32.5

Originalbetriebsanleitung/Original instructions/Notice originale 22209-3FR-01, 2013-01 Printed in Germany
22209-3FR -01stand-db???Printed in Germ any
Technische Daten Technical details Caractéristiques techniques
Mechanische Daten Mechanical data Données mécaniques
Material Material Matériau
Schwenkhebel Lever arm Levier pivotant Edelstahl 1.4301
Seitenteil Side section Partie latérale Aluminium
Gewicht Weight Poids
Nettogewicht Net weight Poids net 167 g
Abmessungen Dimensions Dimensions
Schwenkhebel Höhe Height of lever arm Hauteur du levier pivotant 3 mm
Bügeldurchmesser Schloss max. Lock shackle diameter max. Diamètre max. de l'anse du cade-
nas
7,1 mm
Bügelhöhe Schloss min. Lock shackle height min. Hauteur min. de l'anse du cadenas 16 mm
