Model 48455

2
DK


For at du kan få mest mulig glæde af
din nye kombinationssav, beder vi dig
gennemlæse denne brugsanvisning og de
vedlagte sikkerhedsforskrifter, før du tager
kombinationssaven i brug. Vi anbefaler dig
desuden at gemme brugsanvisningen, hvis
du senere skulle få brug for at genopfriske
din viden om kombinationssavens
funktioner.

1. Stilleskrue
2. Bordben
3. Greb
4. Transporthjul
5. Stel
6. Tænd/sluk-knap med nødstop
7. Arbejdsbord
8. Aksel
9. Vippebeslag
10. Skrue til gering
11. Geringsanlæg
12. Håndtag til indstilling af smigvinkel
13. Dybdejusteringshåndtag
14. Støvudsugningsstuds
15. Dybdeanslag / spindellås
16. Klinge
17. Bevægelig klingeskærm
17a. Låseknap
18. Spaltekniv
19. Håndtag med sikkerhedsgreb
20. Vingeskrue
21. Støvskærm
22. Monteringsskruer
23. Skubbepind
24. Nøgle
25. Parallelstyr
26. Geringsanlæg
27. Fast klingeskærm
28. Støvpose
29. Skruetvinge
cm
cu
ct
cs
cr
cq
cp
co
cn
1
2
9
8
7
6
5
4
3
bl
bu
bt
bs
br
bq
bp
bo
bn
bm
cl
bm
b
s
bsb
a

3
NO
SE
FI
GB
DE
DK

Spænding/frekvens: 230 V ~ 50 Hz
Eff ekt: 1.400 W
Hastighed: 5.000 o/min
Klingediameter: 216 mm
Med 2 meter kabel med VDE-stik


:
90º/90º: 58×120 mm
90º/45º: 40×120 mm (smig)
45º/90º: 58×85 mm (gering)
45º/45º: 40×85 mm (smig+gering)

:
90º: 52 mm
45º: 25 mm

Kombinationssaven må ikke bruges til at
save i rundtømmer, brændestykker eller
metal.
Stands aldrig savklingen ved at presse
saven eller ved at udøve tryk på siden af
savklingen.
Brug aldrig savklinger af hurtigstål.
Brug aldrig slibeskiver eller skæreskiver.
Brug altid den rigtige type savklinge til den
forhåndenværende opgave.
Brug aldrig savklinger, hvis
maksimumhastighed er mindre
end værktøjets maksimale
omdrejningshastighed.
Brug aldrig bøjede savklinger eller
savklinger, hvor nogle af tænderne mangler.
Brug aldrig for store savklinger.
Brug aldrig en savklinge, der er tykkere end
spaltekniven.
Brug altid beskyttelseshandsker, når du
håndterer savklingen. Hold aldrig hånden i
nærheden af savklingen, og forsøg aldrig at
 erne materiale fra arbejdsområdet, mens
savklingen roterer.
Brug en skubbepind eller skubbeblok
til at indføre arbejdsemnet i savklingen.
Tag aldrig fat om afskærmningerne under
transport af kombinationssaven.
Hold altid spindlen og fl angerne til
montering af savklinger rene.
Savklingen må ikke være i kontakt med
arbejdsemnet eller andre genstande, når
kombinationssaven startes.
Kontrollér, at arbejdsemnet ikke indeholder
søm, skruer eller andre genstande, der kan
beskadige savklingen, og at der ikke er
lignende forhindringer i underlaget under
arbejdsemnet.
Lad savklingen standse helt, inden du fører
hånden i nærheden af den.

Fastlås aldrig beskyttelsesskærmen i åben
position undtagen ved udskiftning af
savklinge som beskrevet nedenfor og ved
udskæring af noter.
Kontrollér inden hver brug, at
beskyttelsesskærmen kan bevæges frit
uden at sidde fast, og at lukkemekanismen
fungerer korrekt. Brug aldrig
kombinationssaven, hvis dette ikke er
tilfældet.

4
DK

Læg forsigtigt stellet (5) om på siden. Løsn
grebene (3), og vip bordbenene (2) helt
ud, til de ikke kan komme længere. Spænd
grebene, så bordbenene låses fast.
Rejs kombinationssaven på en plan fl ade,
så den står på alle fi re ben. Hvis den vipper,
kan dette rettes ved at dreje på stilleskruen
(1) på det ene bordben.
1
2
3
4
5

5
NO
SE
FI
GB
DE
DK

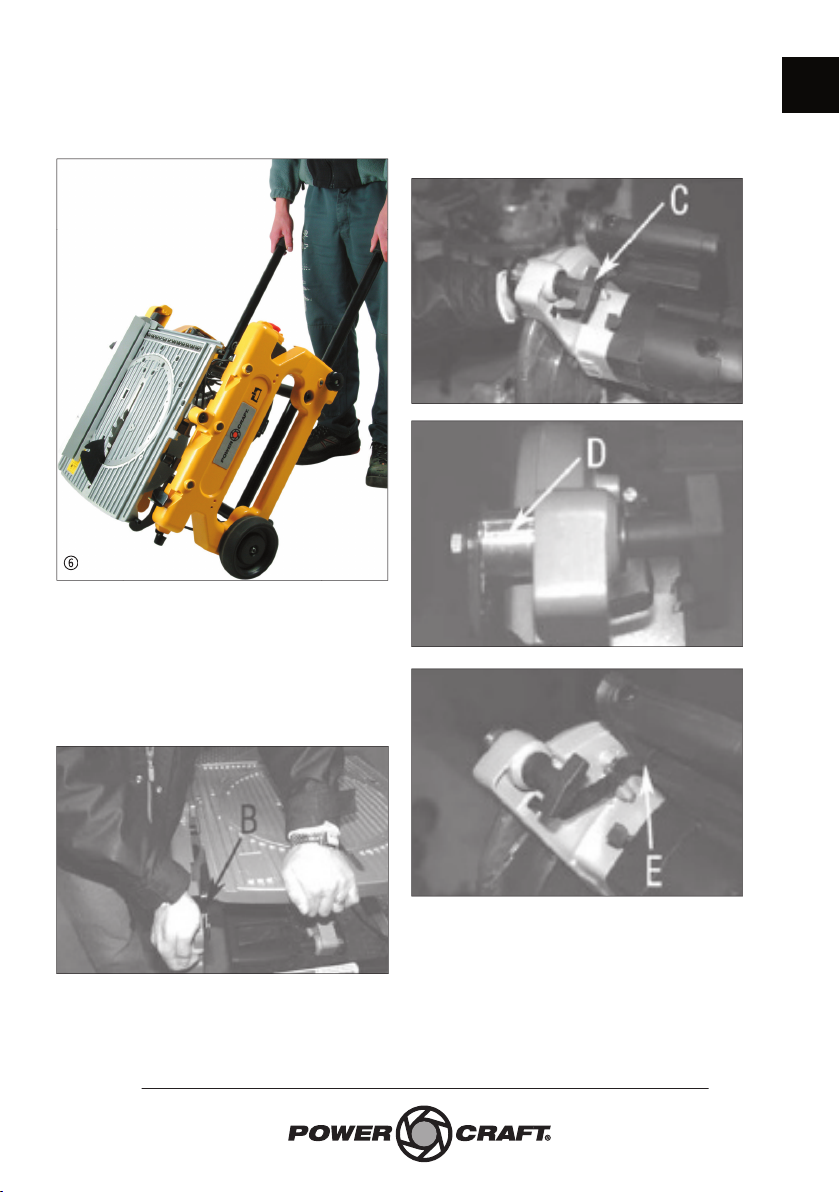

De forreste ben kan også bruges som
håndtag, når du skal transportere
kombinationssaven ved hjælp af
transporthjulene (4).


Kontrollér, at kombinationssaven står stabilt
på en plan fl ade.
Løsn vingeskruen (20, vist som C på fi gur
8), som holder spaltekniven (18) på plads.
Cylinderen ved spaltekniven har to furer, så
spaltekniven kan fastlåses i to forskellige
positioner.
6
7
8
9
bl

6
DK
Tryk på sikkerhedsgrebet på håndtaget
(19, vist som E på fi gur 10) ind, så den
bevægelige klingeskærm (17) frigøres.
Skub klingeskærmen helt op, og skub
cylinderen ind, så spaltekniven sidder ud for
savklingen. Kontrollér, at der er tilstrækkelig
afstand mellem spaltekniven og savklingen!
Pres savhovedet ned, og lås det fast med
låseknappen (17a, vist som G på fi gur 12).

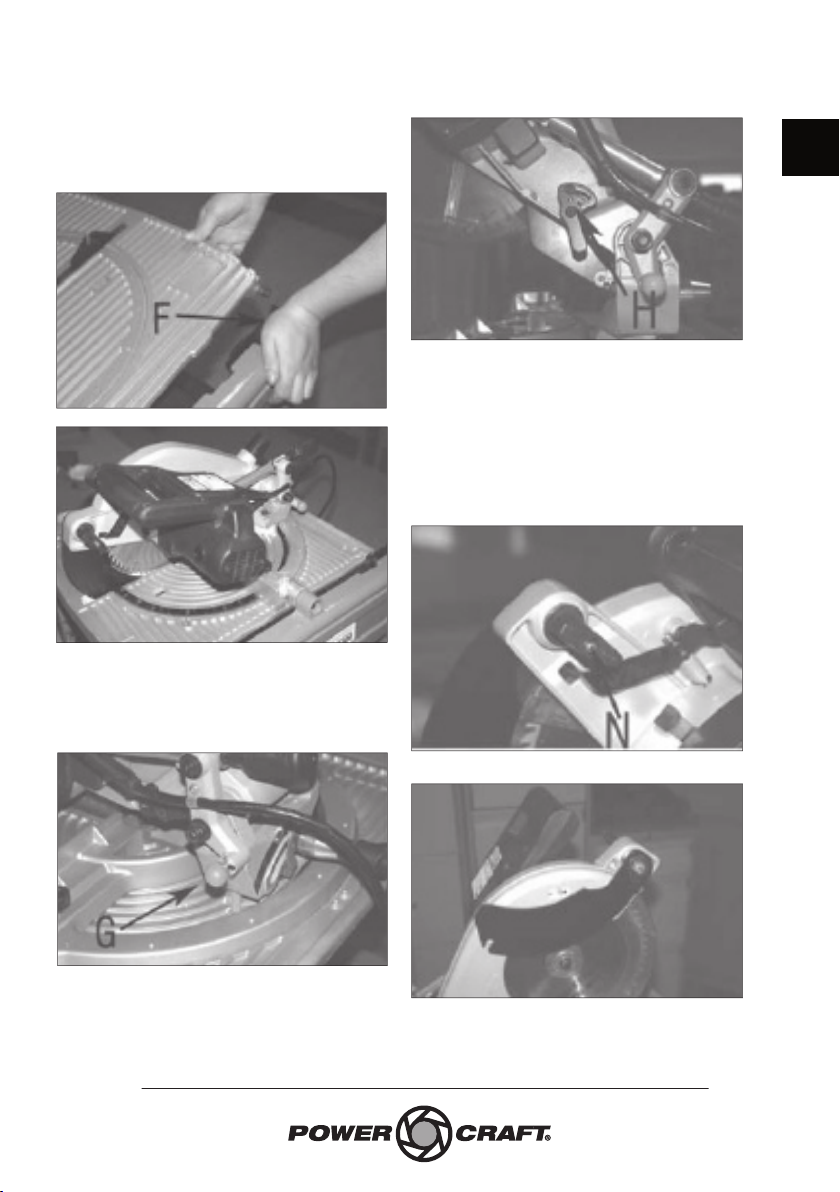

Tryk vippebeslaget (9, vist som F på fi gur
13) ned, og vend arbejdsbordet (7) omkring
akslen (8), til der lyder et klik.
Montér den faste klingeskærm (27) på
spaltekniven (18) ved at trykke på knappen
på siden af klingeskærmen.
Montér geringsanlægget (26) og
parallelstyret (25) på arbejdsbordet.
Montér støvposen (28) på savens
underside, eller slut en støvudsugning til
kombinationssaven.
Kombinationssaven kan nu bruges som
bordrundsav.
bm
bo
bp
bq
bn

7
NO
SE
FI
GB
DE
DK


Tryk vippebeslaget (9) ned, og vend
arbejdsbordet (7) omkring akslen (8), til der
lyder et klik.
Træt låseknoppen ud (vist som G på fi gur
18), og sæt den i hak. Sæt savhovedet i
lodret position.
Slå dybdestoppet til (vist som H på fi gur 19).
Løsn vingeskruen (20), som holder
spaltekniven (18) på plads. Cylinderen ved
spaltekniven har to furer, så spaltekniven
kan fastlåses i to forskellige positioner.
Spaltekniven skal være parallel med
savklingen, ikke ret ud for den. Spænd
vingeskruen, når spaltekniven sidder
korrekt.
br
bs
bt
bu
cl
cm

8
DK

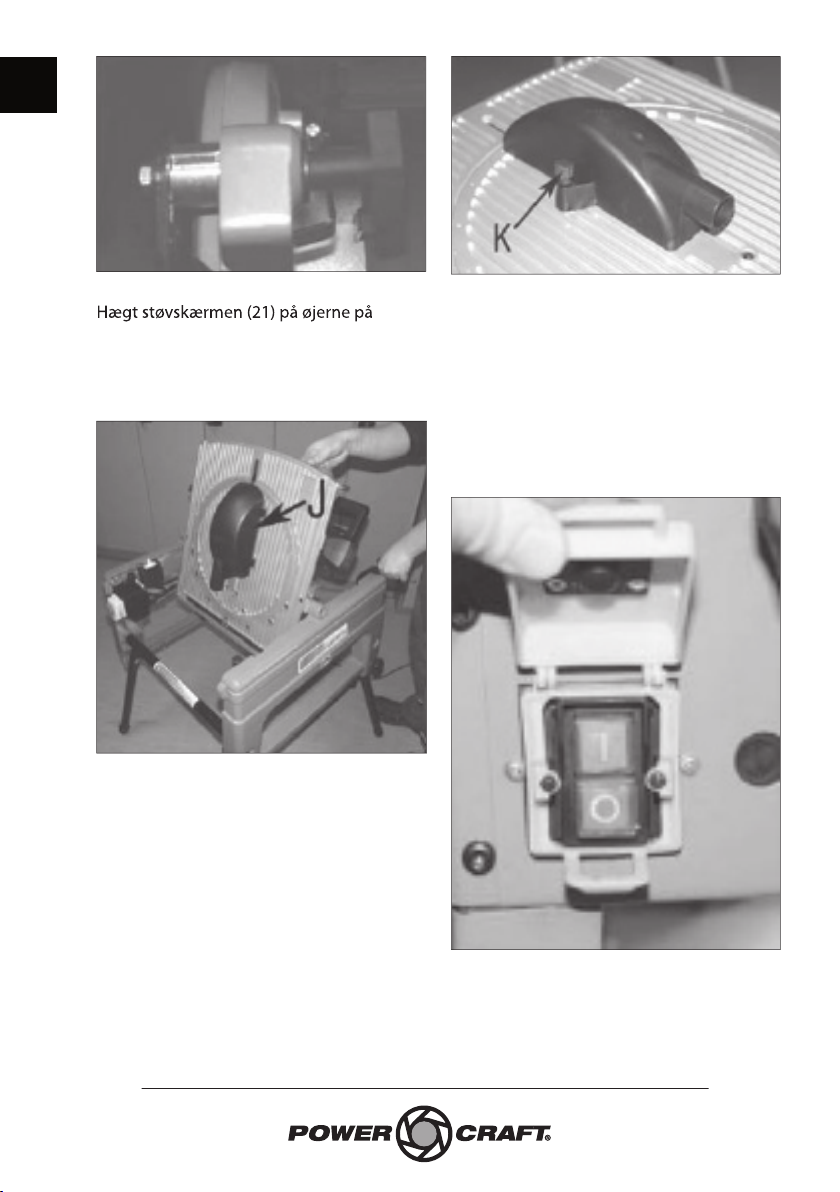

Hægt støvskærmen (21) på øjerne på
undersiden af arbejdsbordet, og skru
den fast med de to fi ngerskruer. Montér
støvposen (28) på støvskærmens udtag,
eller slut en støvudsugning til den.
Kombinationssaven kan nu bruges som
kap- og geringssav.

Når kombinationssaven bruges som
bordrundsav, skal den tændes og slukkes på
tænd/sluk-knappen (6), som sidder under
dækslet på nødstoppet.
Når den bruges som kap- og geringssav
skal den tændes og slukkes på kontakten på
håndtaget (19).
cn
co
cq
cp

9
NO
SE
FI
GB
DE
DK


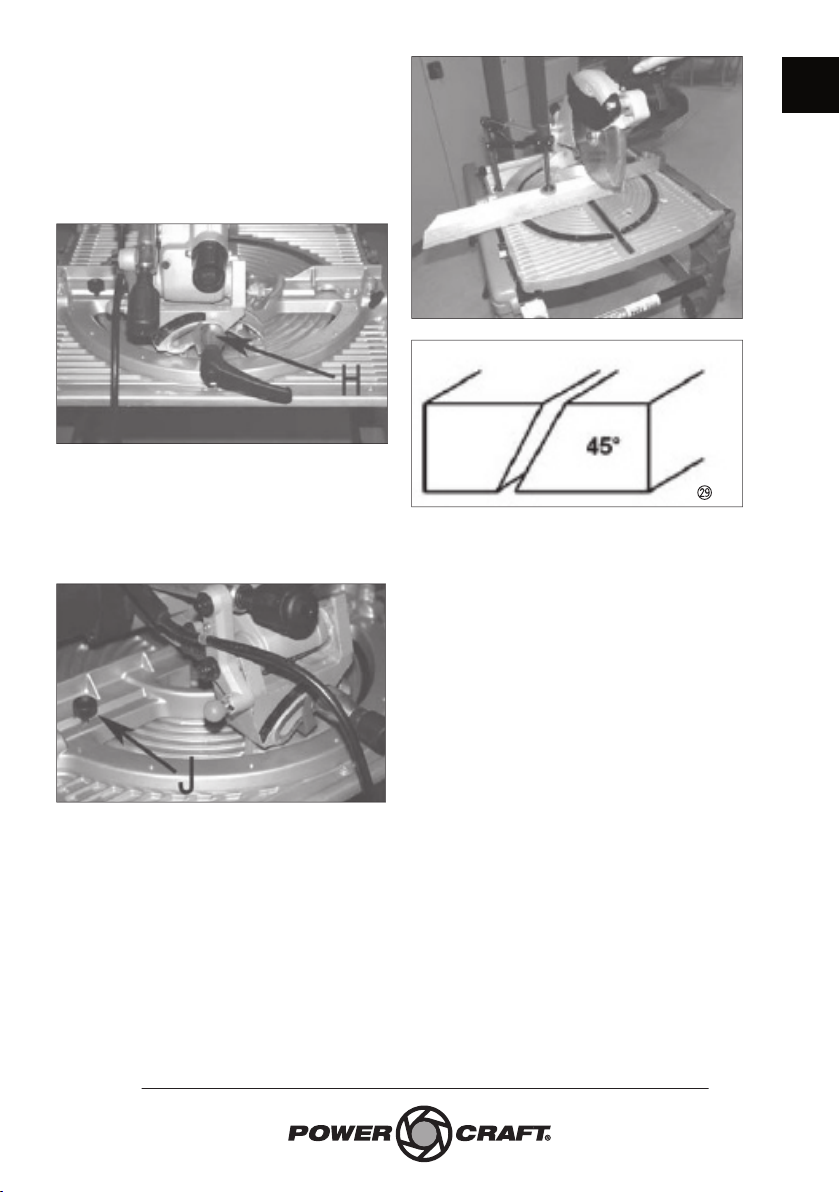

Indstilling af smigvinkel
Savklingens hældning kan indstilles frit fra
0 til 45 grader. Løsn håndtaget (12, vist som
H på fi gur 27), og vip savhovedet. Indstil
vinklen i henhold til markeringerne på
vinkelmåleren, og stram håndtaget igen.
Indstilling af geringsvinkel
Savens geringsvinkel kan indstilles ved at
løsne skruen på geringsanlægget (11, vist
som J på fi gur 28). Drej geringsanlægget til
den ønskede vinkel, og spænd skruen igen.
Indstilling af savedybde
Drej dybdeanslaget, så det stopper
savklingens vandring, når den ønskede
savedybde opnås.
Savning
Fastgør arbejdsemnet i den ønskede
position på arbejdsbordet ved hjælp af
skruetvingen (29). Indstil gerings- og
smigvinkel som beskrevet. Start saven, og
pres langsom savhovedet mod træet.
Indstilling af savedybde
Drej på håndtaget for at hæve eller sænke
savklingen. Savklingen bør højst stikke 3
mm op over arbejdsemnets overside. Husk
at indstille spaltekniven tilsvarende.
cr
cs
ct
cu

10
DK


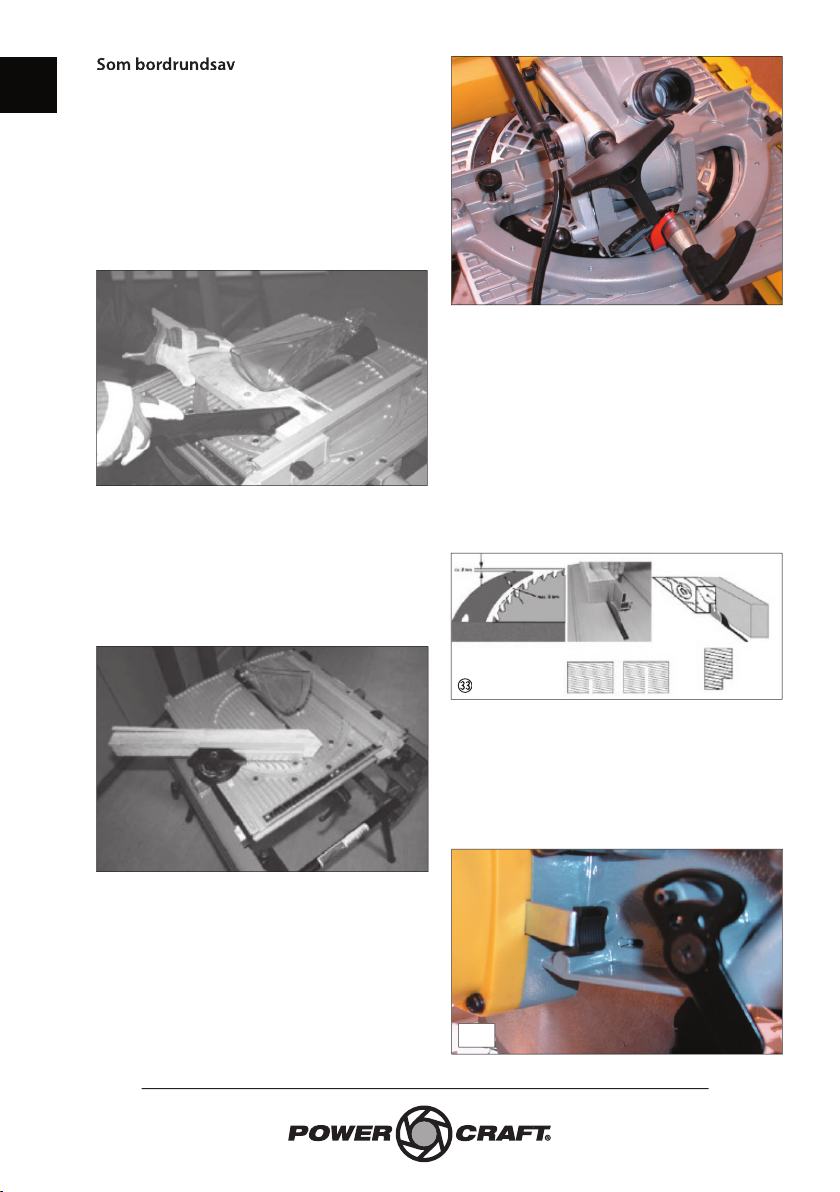

Længde- og tværsnit
Indstil parallelstyret (25) i den
ønskede afstand fra savklingen. Start
kombinationssaven. Læg arbejdsemnet
mod parallelstyret, og før det mod klingen
i en jævn bevægelse. Brug skubbepinden
(23), så du undgår at få hånden i nærheden
af savklingen.
Geringsskæring
Sæt geringsanlægget (26) i et af sporene
på arbejdsbordet, og indstil det til den
ønskede vinkel. Læg arbejdsemnet mod
geringsanlægget, og brug geringsanlægget
til at føre arbejdsemnet mod savklingen.
Indstilling af savedybde
Savedybden indstilles ved at
justere savklingens højde på
dybdejusteringshåndtaget (13).
Udskæring af not
Afmontér den faste klingeskærm. Indstil
spaltekniven, så den er cirka 2 mm
under savklingens højde. Afstanden
mellem spaltekniven og savklingen skal
være 3-8 mm. Indstil parallelstyret og
geringsanlægget til arbejdsopgaven, og
sav noten ud. Undgå at holde hænderne i
nærheden af savklingen. Montér den faste
klingeskærm, inden du foretager andre snit.

Afbryd kombinationssaven fra lysnettet.
Tryk spindellåsen (vist som 15 på fi gur 34)
ind, så savklingen låses fast.
dl
dm
do
dn
bo
bq
dp

11
NO
SE
FI
GB
DE
DK
Fjern møtrikken på klingespindlen med en
nøgle, og løft savklingen af. Brug handsker.
Rengør spindlen og fl angerne, monter en ny
savklinge, og skru møtrikken fast. Kontrollér,
at retningsangivelsen på savklingen svarer
til motorens rotationsretning.
Tænd for kombinationssaven og kontrollér,
at klingen roterer korrekt, inden du saver.

Kombinationssaven er udstyret med
en overbelastningssikring, som slår
kombinationssaven fra, hvis den
overbelastes. Sluk for kombinationssaven,
og lad den køle af i cirka 10 minutter.
Herefter kan den bruges igen.

Fjern savsmuld, støv og snavs med en
børste eller trykluft. Kontrollér, at motorens
ventilationshuller ikke er tilstoppet.
Kombinationssavens ydre dele rengøres
med en fugtig klud.
Smør alle bevægelige metaldele med en let
smøreolie.
Kontrollér regelmæssigt, at alle bolte og
møtrikker er spændt korrekt.

Når det gælder:
• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• Åbent 7.00 til 16.00
• Tlf: [phone]
• Fax: [phone]
• E-mail: [email protected]

12
DK

HP Værktøj A/S tilstræber at producere
miljøvenlige elektriske og elektroniske
produkter, ligesom vi ønsker at medvirke til
en sikker bortskaff else af aff aldsstoff er, som
kan være skadelige for miljøet.
Et sundt miljø er betydningsfuldt for os
alle, og vi har derfor sat os som mål at
overholde kravene i EU’s initiativer på
dette område, så vi sikrer en forsvarlig
indsamling, behandling, genindvinding og
bortanskaff else af elektronisk udstyr, der
ellers kan være skadeligt for miljøet. Dette
indebærer også, at vores produkter ikke
indeholder nogen af følgende kemikalier og
stoff er:
- Bly
- Kviksølv
- Cadmium
- Hexavalent krom
- PBB (polybromerede biphenyler)
(fl ammehæmmer)
- PBDE (polybromerede diphenylethere)
(fl ammehæmmer)
HP Værktøj A/S er stolte over at støtte
EU’s miljøinitiativer for at bidrage til et
renere miljø og erklærer hermed at vores
produkter overholder både WEEE-direktivet
(2002/96/EF) og RoHS-direktivet (2002/95/
EF).
Du kan som forbruger også være med til at
værne om miljøet ved at følge de gældende
miljøregler og afl evere gammelt elektrisk
og elektronisk udstyr på din kommunale
genbrugsstation. Hvis udstyret indeholder
batterier, skal du huske at  erne disse, før
du bortskaff er udstyret.

Vi erklærer hermed, at




er fremstillet i overensstemmelse med
følgende standarder eller normative
dokumenter:
EN 55014-1/A2:2002
EN 55014+2/A1:2001
EN 61000-3-2/A2:2005
EN 61000-3-3/A1:2001
EN61000-3-11:2000
i henhold til bestemmelserne i direktiverne
98/37/EF Maskindirektivet med
ændringsdirektiver
06/95/EØF Lavspændingsdirektivet
89/336/EØF EMC-direktivet +
ændringsdirektiv 93/68/EØF
2008
Stefan Schou
Indkøbschef
07.04
.
2008 - HP Værktøj A/S, DK-7080 Børkop

13
NO
SE
FI
GB
DE
DK
Fremstillet i P.R.C.
6001 - Zhejiang Jifa Electrionics Co., Ltd., Zhejiang
EU-Importør:
HP Værktøj A/S
7080 Børkop
Danmark
© 2008 HP Værktøj A/S
Alle rettigheder forbeholdes. Indholdet i denne vejledn-
ing må ikke gengives, hverken helt eller delvist, på
nogen måde ved hjælp af elektroniske eller mekaniske
hjælpemidler, f.eks. fotokopiering eller optagelse,
oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra HP Værktøj
A/S.

14
NO


For at du skal få mest mulig glede av
den nye kombisagen, bør du lese denne
bruksanvisningen og de vedlagte
sikkerhetsforskriftene før du begynner å
bruke kombisagen. Vi anbefaler også at du
tar vare på bruksanvisningen, i tilfelle du
skulle få behov for å repetere informasjonen
om kombisagens funksjoner senere.

1. Justeringsskrue
2. Bordbein
3. Håndtak
4. Transporthjul
5. Ramme
6. Av/på-knapp med nødstopp
7. Arbeidsbord
8. Aksel
9. Vippebeslag
10. Skrue til gjæring
11. Gjæringsanlegg
12. Håndtak til innstilling av skråvinkel
13. Dybdejusteringshåndtak
14. Støvutsugingsstuss
15. Dybdeanslag/spindellås
16. Blad
17. Bevegelig beskyttelsesskjerm
17a. Låseknapp
18. Spaltekniv
19. Håndtak med sikkerhedsgrep
20. Vingeskrue
21. Støvskjerm
22. Monteringsskruer
23. Skyvepinne
24. Nøkkel
25. Parallellanslag
26. Gjæringsanlegg
27. Fast beskyttelsesskjerm
28. Støvpose
29. Skrutvinge
cm
cu
ct
cs
cr
cq
cp
co
cn
1
2
9
8
7
6
5
4
3
bl
bu
bt
bs
br
bq
bp
bo
bn
bm
cl
bm
b
s
bsb
a

15
NO
SE
FI
GB
DE
DK

Spenning/frekvens: 230 V ~ 50 Hz
Eff ekt: 1400 W
Hastighet: 5000 o/min
Bladdiameter: 216 mm
Med 2 meter kabel med VDE-kontakt


:
90º/90º: 58 × 120 mm
90º/45º: 40 × 120 mm (skrå)
45º/90º: 58 × 85 mm (gjæring)
45º/45º: 40 × 85 mm (skrå + gjæring)

:
90º: 52 mm
45º: 25 mm

Kombisagen skal ikke brukes til å sage i
rundtømmer, vedstykker eller metall.
Stans aldri bladet ved å presse sagen eller
utøve trykk på siden av sagbladet.
Bruk aldri sagblad av hurtigstål.
Bruk aldri slipeskiver eller skjæreskiver.
Bruk alltid riktig type sagblad til oppgaven
som skal utføres.
Bruk aldri sagblad som har
en maksimalhastighet som er
mindre enn verktøyets maksimale
omdreiningshastighet.
Bruk aldri bøyde sagblad eller sagblad som
mangler noen av tennene.
Bruk aldri for store sagblad.
Bruk aldri et sagblad som er tykkere enn
spaltekniven.
Bruk alltid vernehansker når du håndterer
sagbladet. Hold aldri hånden i nærheten av
sagbladet, og forsøk aldri å  erne materiale
fra arbeidsområdet mens sagbladet roterer.
Bruk en skyvepinne eller skyveblokk til å
føre inn arbeidsemnet i sagbladet. Ta aldri
tak i bladbeskyttelsene når kombisagen skal
fl yttes.
Hold alltid spindelen og fl ensene til
montering av sagblad rene.
Sagbladet må ikke være i kontakt med
arbeidsemnet eller andre gjenstander når
sagen slås på.
Kontroller at arbeidsemnet ikke inneholder
spiker, skruer eller andre gjenstander som
kan skade sagbladet, og at det ikke er
lignende hindringer i underlaget under
arbeidsemnet.
La sagbladet stanse helt før du fører hånden
i nærheten av det.

Ikke lås beskyttelsesskjermen i åpen stilling
unntatt ved bytte av sagblad som beskrevet
nedenfor og ved utskjæring av spor.
Før du bruker sirkelsagen, skal du alltid
kontrollere at bladbeskyttelsen kan
beveges fritt uten at den sitter fast, og at
lukkemekanismen fungerer riktig. Ikke bruk
kombisagen hvis dette ikke er tilfellet.

16
NO

Legg stativet (5) forsiktig på siden. Løsne
håndtakene (3) og vipp bordbeina (2) helt
ut så langt det går. Stram håndtakene, slik at
bordbeina låses fast.
Sett kombisagen på en plan fl ate, slik at
den står på alle fi re bein. Hvis den vipper,
kan dette korrigeres ved at du dreier på
justeringsskruen (1) på det ene bordbeinet.
1
2
3
4
5

17
NO
SE
FI
GB
DE
DK
De fremste beina kan også brukes som
håndtak når du transporterer kombisagen
ved hjelp av transporthjulene (4).


Kontroller at kombisagen står stabilt på en
plan fl ate.
Løsne vingeskruen (20, vist som C på fi gur
8) som holder spaltekniven (18) på plass.
Sylinderen ved spaltekniven har to furer, slik
at spaltekniven kan låses fast i to forskjellige
posisjoner.
6
7
8
9
bl

18
NO
Trykk inn sikkerhetsbryteren på håndtaket
(19, vist som E på fi gur 10), slik at den
bevegelige beskyttelsesskjermen (17)
frigjøres. Skyv beskyttelsesskjermen
helt opp og skyv sylinderen inn, slik at
spaltekniven sitter rett ovenfor sagbladet.
Kontroller at det er nok avstand mellom
spaltekniven og sagbladet.
Press ned saghodet og lås det fast med
låseknappen (17a, vist som G på fi gur 12).
Trykk ned vippebeslaget (9, vist som F på
fi gur 13) og snu arbeidsbordet (7) rundt
akselen (8) til du hører et klikk.
Monter den faste beskyttelsesskjermen
(27) på spaltekniven (18) ved å trykke på
knappen på siden av beskyttelsesskjermen.
Monter gjæringsanlegget (26) og
parallellanslaget (25) på arbeidsbordet.
Monter støvposen (28) på sagens underside,
eller koble en støvutsugning til kombisagen.
Kombisagen kan nå brukes som
bordsirkelsag.
bm
bo
bp
bq
bn

19
NO
SE
FI
GB
DE
DK


Trykk ned vippebeslaget (9) og snu
arbeidsbordet (7) rundt akslen (8) til du
hører et klikk.
Trekk ut låseknappen (vist som G på fi gur
18), og la den gå i inngrep. Sett saghodet i
loddrett posisjon.
Slå inn dybdestopperen (vist som H på fi gur
19).
Løsne vingeskruen (20) som holder
spaltekniven (18) på plass. Sylinderen
ved spaltekniven har to furer, slik at
spaltekniven kan fastlåses i to forskjellige
posisjoner. Spaltekniven skal være parallell
med sagbladet, ikke rett over den. Stram
vingeskruen når spaltekniven sitter riktig.
br
bs
bt
bu
cl
cm

20
NO
Hekt fast støvskjermen (21) på øynene på
undersiden av arbeidsbordet, og skru den
fast med to fi ngerskruer. Monter støvposen
(28) på uttaket på støvskjermen, eller koble
til en støvutsugning.
Kombisagen kan nå brukes som kapp- og
gjæringssag.

Når kombisagen brukes som bordsirkelsag,
skal den slås av og på med av/på-knappen
(6) som sitter under dekselet til nødstoppet.
Når den brukes som kapp- og gjæringssag,
skal den slås av og på ved hjelp av bryteren
på håndtaket (19).
cn
co
cq
cp
