SIGNALS THE BEST
5131
Programmable
Transmitter
No. 5131V104-IN
From ser. no. 040112001

PR electronics A/S tilbyder et bredt program af analoge og digitale
signalbehandlingsmoduler til industriel automation. Programmet
består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere,
Universaltransmittere m. Vi har modulerne, du kan stole på i selv
barske miljøer med elektrisk støj, vibrationer og temperaturudsving,
og alle produkter opfylder de strengeste internationale standarder.
Vores motto »Signals the Best« er indbegrebet af denne loso –
og din garanti for kvalitet.
PR electronics A/S offers a wide range of analogue and digital
signal conditioning devices for industrial automation. The product
range includes Isolators, Displays, Ex Interfaces, Temperature
Transmitters, and Universal Devices. You can trust our products
in the most extreme environments with electrical noise, vibrations
and temperature uctuations, and all products comply with the
most exacting international standards. »Signals the Best« is the
epitome of our philosophy – and your guarantee for quality.
PR electronics A/S offre une large gamme de produits pour le
traitement des signaux analogiques et numériques dans tous
les domaines industriels. La gamme de produits s’étend des
transmetteurs de température aux afcheurs, des isolateurs aux
interfaces SI, jusqu’aux modules universels. Vous pouvez compter
sur nos produits même dans les conditions d’utilisation sévères,
p.ex. bruit électrique, vibrations et uctuations de température.
Tous nos produits sont conformes aux normes internationales les
plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne
de conduite - et pour vous l’assurance de la meilleure qualité.
PR electronics A/S verfügt über ein breites Produktprogramm
an analogen und digitalen Signalverarbeitungsgeräte für die in-
dustrielle Automatisierung. Dieses Programm umfasst Displays,
Temperaturtransmitter, Ex- und galvanische Signaltrenner, und
Universalgeräte. Sie können unsere Geräte auch unter extremen
Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen
und Temperaturschwingungen vertrauen, und alle Produkte von
PR electronics werden in Übereinstimmung mit den strengsten
internationalen Normen produziert. »Signals the Best« ist Ihre
Garantie für Qualität!
DK
UK
FR
DE
1250

1
2-TRÅDS
PROGRAMMERBAR TRANSMITTER
PRetrans type 5131
Indholdsfortegnelse
Advarsel.............................................................................. 2
EF-overensstemmelseserklæring....................................... 5
Adskillelse af system 5000................................................. 6
Anvendelse......................................................................... 7
Teknisk karakteristik ........................................................... 7
Indgangstyper .................................................................... 7
Udgang............................................................................... 8
Følerfejlsdetektering........................................................... 8
Konfiguration...................................................................... 8
Elektriske specifikationer.................................................... 9
Bestillingsskema................................................................. 13
5131 forbindelse til Loop Link............................................ 14
Valg af indgangstype: (5131A) ........................................... 14
Blokdiagram ....................................................................... 15

2
ADVARSEL
Dette modul er beregnet for tilslutning til livsfarlige elektriske
spændinger. Hvis denne advarsel ignoreres, kan det føre til alvor-
lig legemsbeskadigelse eller mekanisk ødelæggelse.
For at undgå faren for elektriske stød og brand skal manualens
sikkerhedsregler overholdes, og vejledningerne skal følges.
Specifikationerne må ikke overskrides, og modulet må kun
benyttes som beskrevet i det følgende.
Manualen skal studeres omhyggeligt, før modulet tages i brug.
Kun kvalificeret personale (teknikere) må installere dette modul.
Hvis modulet ikke benyttes som beskrevet i denne manual, så
forringes modulets beskyttelsesforanstaltninger.
ADVARSEL
Der må ikke tilsluttes farlig spænding til modulet, før dette er fast-
monteret, og følgende operationer bør kun udføres på modulet i
spændingsløs tilstand og under ESD-sikre forhold:
Adskillelse af modulet for indstilling af omskiftere og jumpere.
Installation, ledningsmontage og -demontage.
Fejlfinding på modulet.
Reparation af modulet og udskiftning af sikringer må kun
foretages af PR electronics A/S.
ADVARSEL
SYSTEM 5000 skal monteres på DIN-skinne efter DIN 46277.
Kommunikationsstikket i SYSTEM 5000 har forbindelse til ind-
gangsklemmer, hvor der kan forekomme farlige spændinger, og
det må kun tilsluttes programmeringsenheden Loop Link via det
medfølgende kabel.
Trekant med udråbstegn: Advarsel / krav. Hændelser der kan føre
til livstruende situationer.
CE-mærket er det synlige tegn på modulets overensstemmelse
med direktivernes væsentlige krav.
Dobbelt isolation er symbolet for, at modulet overholder ekstra
krav til isolation.
Ex-moduler er godkendt til brug i forbindelse med installationer i
eksplosionsfarlige områder.
FARLIG
SPÆNDING
INSTAL-
LATION
GENERELT

3
SIKKERHEDSREGLER
DEFINITIONER
Farlige spændinger er defineret som områderne: 75...1500 Volt DC og 50...1000
Volt AC.
Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne
udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerhedsmæs-
sigt forsvarligt.
Operatører er personer, som under normal drift med produktet skal indstille og
betjene produktets trykknapper eller potentiometre, og som er gjort bekendt med
indholdet af denne manual.
MODTAGELSE OG UDPAKNING
Udpak modulet uden at beskadige dette, og kontrollér ved modtagelsen, at
modultypen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er
monteret på blivende plads.
MILJØFORHOLD
Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og
udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,
udover de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af
ventilation.
Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolations-
klasse II.
INSTALLATION
Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske udtryk,
advarsler og instruktioner i manualen, og som vil følge disse.
Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til den
lokale forhandler eller alternativt direkte til:
PR electronics A/S, Lerbakken 10,
8410 Rønde, Danmark tlf: [phone].
Installation og tilslutning af modulet skal følge landets gældende regler for instal-
lation af elektrisk materiel bl.a. med hensyn til ledningstværsnit, for-sikring og
placering.
Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdia-
grammet og sideskiltet.

4
For moduler, som er permanent tilsluttet farlig spænding, gælder:
For-sikringens maksimale størrelse er 10 A og skal sammen med en
afbryder placeres let tilgængelig og tæt ved modulet. Afbryderen skal
mærkes således, at der ikke er tvivl om, at den afbryder spændingen
til modulet.
Produktionsår fremgår af de to første cifre i serienummeret.
KALIBRERING OG JUSTERING
Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs-
sigt korrekte værktøjer og instrumenter.
BETJENING UNDER NORMAL DRIFT
Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det
er let at betjene.
RENGØRING
Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med
destilleret vand.
ANSVAR
I det omfang, instruktionerne i denne manual ikke er nøje overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede
salgsaftale, mod PR electronics A/S.

5
EF-OVERENSSTEMMELSESERKLÆRING
Som producent erklærer
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
hermed at følgende produkt:
Type: 5131
Navn: 2-tråds programmerbar transmitter
er i overensstemmelse med følgende direktiver og standarder:
EMC-direktivet 2004/108/EF og senere tilføjelser
EN 61326-1 : 2006
For specifikation af det acceptable EMC-niveau henvises til modulets elektriske
specifikationer.
Lavspændingsdirektivet 2006/95/EF og senere tilføjelser
EN 61010-1 : 2001
ATEX-direktivet 94/9/EF og senere tilføjelser
EN 50014 : 1997 E inkl. A1+A2, EN 50020 : 2002 E
og EN 50281-1-1 : 1998 inkl. A1
ATEX-certifikat: DEMKO 99ATEX124572 (5131B)
Der kræves ingen ændringer i produktet for at opnå overensstemmelse med de
nye standarder:
EN 60079-0 : 2009 og EN 60079-11 : 2012
EN 61241-1 : 2006 og EN 61241-11 : 2007
Bemyndiget organ:
UL International Demko A/S (0539)
Lyskær 8
P.O. Box 514
2730 Herlev
Danmark
Rønde, 13. december 2012 Kim Rasmussen
Producentens underskrift

6
ADSKILLELSE AF SYSTEM 5000
Husk først at demontere tilslutningsklemmerne med farlig spænding.
Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås, som vist på
billede 1.
Printet udtages derefter ved at løfte i den øverste lås og samtidig trække ud i
frontpladen, se billede 2.
Nu kan switche og jumpere ændres.
Programmeringsstikket er tilgængeligt ved at åbne fronten som vist på billede 3.

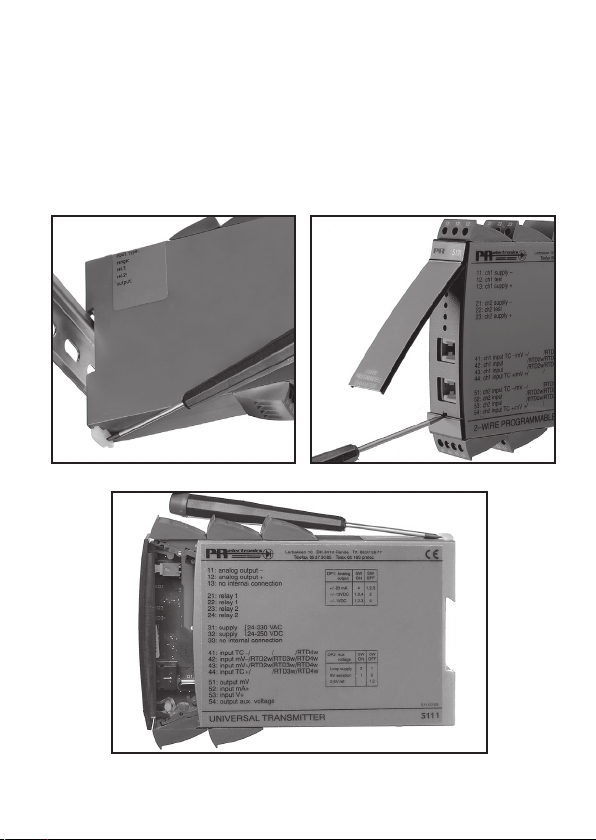

Billede 1: Frigørelse fra DIN-skinne.
Billede 2: Udtagelse af print.
Billede 3: Adgang til programmeringsstik.

7
2-TRÅDS PROGRAMMERBAR
TRANSMITTER 5131
• Indgang for RTD, TC, mV, lin. modstand, mA og V
• 3,75 kVAC galvanisk isolation
• 2-tråds 4...20 mA udgang
• 1- og 2-kanals versioner
• ATEX Ex-version
• DIN-skinne montering
Anvendelse
Elektronisk temperaturmåling med modstandsføler eller termoelementføler.
• Ex-barriere for temperaturfølere, potentiometre og strøm- / spændingssignaler.
• Konvertering af strømsignaler fra forsynede transmittere til 2-tråds 4...20 mA
signaler. • Forstærkning af mV-signaler. • Omsætning af lineær modstandsæn-
dring. • Galvanisk adskillelse af analoge signaler. • Måling af ikke-stelbundne
signaler. • Linearisering af ulineære Ohm-, mV-, mA- eller spændingssignaler.
• Separation af strømkredse i PELV/SELV installationer.
Teknisk karakteristik
Enheden er opbygget omkring en mikroprocessorkerne med en effektiv program-
afvikling. Grundkalibreringsdata og aktuel opsætning er gemt i en EEPROM, så
værdierne ikke tabes eller ændres ved spændingsløs tilstand. To-kanals versio-
nen har fuld galvanisk adskillelse mellem de to kanaler. Via en jumper på printet
kan indgangen i standardversionen programmeres enten til temperatur- eller
strøm- / spændingsindgang. Dette betyder, at den ene kanal f.eks. kan fungere
som temperaturtransmitter og den anden som isolationsforstærker. Måleområde,
signalparametre og udgangsspan konfigureres til den aktuelle opgave ved hjælp
af en PC og PR electronics A/S’ kommunikationsinterface Loop Link.
Indgangstyper
Temperaturindgang - jumper i position 1:
Termoelementindgang (TC) for standard termoelementer type B, E, J, K, L, N,
R, S, T, U, W3, W5, LR efter normerne IEC 584, DIN 43710, ASTM E988-90 og
GOST 3044-84.

8
CJC-kompensering kan vælges på tre forskellige måder: internt i tilslutningsstik,
eksternt med Pt100 / Ni100 føler eller eksternt med en konstant temperatur.
Vælges internt, skal stik med indbygget temperaturføler bestilles særskilt (PR
type nr. 5910 og 5913). Mulighed for følerfejlsdetektering.
RTD-indgang for Pt100...Pt1000 efter normen IEC 751 og Ni100...Ni1000 efter
normen DIN 43760.
Kabelkompensering udføres automatisk ved 3- eller 4-leder tilslutning. Ved
2-leder tilslutning kan kabelmodstanden indtastes i eller måles ved hjælp af kon-
figurationsprogrammet og sendes til modulet, som derefter vil kompensere med
den angivne kabelmodstand. Mulighed for følerfejlsdetektering.
Modstandsindgang for modstandsmåling med kabelkompensering som beskre-
vet under RTD-indgangen. Mulighed for følerfejlsdetektering.
mV-indgang programmerbar i området -150...+150 mV.
Strøm- / spændingsindgang - jumper i position 2:
Strømindgang programmerbar i området 0...100 mA, f.eks. 4...20 mA.
Spændingsindgang programmerbar i området 0...250 VDC.
Udgang
Standard 2-tråds 4...20 mA strømudgang. Udgangssignalet er proportionalt og
lineært med værdien af det signal, indgangen påvirkes af. I konfigurationspro-
grammet kan der vælges specielle opsætninger som f.eks. kundebestemt linea-
risering, inverteret udgang, begrænsning, så udgangen ikke går over eller under
det valgte udgangsspan, og valg af udgangsværdi ved følerfejl. Strømudgangen
kan maximalt belastes med 1375 Ω.
Følerfejlsdetektering
Udgangen kan for RTD-, termoelement- og lineær modstandsindgang opsættes
til at gå til max., til min., indtastet værdi, NAMUR NE43 Upscale eller Downscale
ved følerfejlsdetektering.
Konfiguration
Transmitteren konfigureres til den aktuelle opgave ved hjælp af en PC og PR
electronics A/S’ kommunikationsinterface Loop Link. Det er muligt at konfigurere
transmitteren både med og uden tilsluttet forsyningsspænding, idet kommu-
nikationsinterfacet leverer nødvendig forsyning til opsætningen. Kommunikati-
onsinterfacet er galvanisk isoleret, så PC’ens port er optimalt beskyttet. Kom-
munikationen er 2-vejs, så transmitterens opsætning kan hentes ind i PC’en, og
opsætningen i PC’en kan sendes til transmitteren. For de brugere, der ikke selv
vil foretage opsætning, kan 5131 leveres konfigureret efter oplyst specifikation:
indgangstype, måleområde, følerfejlsdetektering og udgangssignal.

9
Elektriske specifikationer
Specifikationsområde:
-20°C til +60°
Fælles specifikationer:
Forsyningsspænding................................... 7,5...35 VDC
Sikring ......................................................... 50 mA T / 250 VAC
Forbrug under programmering.................... 3...8 mA
Isolationsspænding, test / drift ................... 3,75 kVAC / 250 VAC
Kommunikationsinterface............................ Loop Link
Signal- / støjforhold..................................... Min. 60 dB (0...100 kHz)
Signaldynamik, indgang.............................. 22 bit
Signaldynamik, udgang............................... 16 bit
Opdateringstid:
Temperaturindgang ................................. 115 ms
mA- / V- / mV-indgang............................ 75 ms
Reaktionstid (0...90%, 100...10%), programmerbar:
Temperaturindgang ................................. 400 ms...60 s
mA- / V- / mV-indgang............................ 250 ms...60 s
Kalibreringstemperatur................................ 20...28°C
Nøjagtighed, størst af generelle og basisværdier:
Generelle værdier
Indgangstype Absolut nøjagtighed Temperatur- koefficient
Alle ≤±0,05% af span ≤±0,01% af span / °C

10
Virkning af forsyningsspændings-
ændring ....................................................... < 0,005% af span / VDC
Ledningskvadrat (max.)............................... 1 x 2,5 mm2flerkoret ledning
Klemskruetilspændingsmoment.................. 0,5 Nm
Relativ luftfugtighed .................................... < 95% RH (ikke kond.)
Mål (HxBxD) ................................................ 109 x 23,5 x 130 mm
DIN-skinne type........................................... DIN 46277
Kapslingsklasse........................................... IP20
Vægt ............................................................ 195 g
EMC-immunitetspåvirkning................................. < ±0,5% af span
Udvidet EMC-immunitet:
NAMUR NE 21, A kriterium, gniststøj ................. < ±1% af span
Basisværdier
Indgangstype Basis nøjagtighed Temperatur- koefficient
mA ≤±4 µA ≤±0,4 µA / °C
Volt ≤±10 µV ≤±1 µV / °C
RTD ≤±0,2°C ≤±0,01°C / °C
Lin. modstand ≤±0,1 Ω ≤ ±10 mΩ/ °C
TC-type:
E, J, K, L, N, T, U ≤±1°C ≤±0,05°C / °C
TC-type: B, R, S,
W3, W5, LR ≤±2°C ≤±0,2°C / °C

11
Elektriske specifikationer, temperaturindgang:
TC-indgang:
Max. nulpunktsforskydning (offset)............. 50% af valgt max. værdi
Følerfejlsstrøm............................................. Nom. 30 µA
CJC-kompensering ..................................... < ±1°C
Følerfejlsdetektering.................................... Ja
mV-indgang:
Måleområde ................................................ -150...+150 mV
Min. måleområde ........................................ 5 mV
Max. nulpunktsforskydning (offset)............. 50% af valgt max. værdi
Indgangsmodstand ..................................... Nom. 10 MΩ
RTD- og lineær modstandsindgang:
Max. nulpunktsforskydning (offset)............. 50% af valgt max. værdi
Kabelmodstand pr. leder (max.) .................. 10 Ω
Følerstrøm ................................................... Nom. 0,2 mA
Virkning af følerkabelmodstand
(3- / 4-leder) ................................................ < 0,002 Ω / Ω
Følerfejlsdetektering.................................... Ja
Type Min. værdi Max. værdi Min. span Standard
Pt100
Ni100
Lin. R
-200°C
-60°C
0 Ω
+850°C
+250°C
5000 Ω
25°C
25°C
30 Ω
IEC 751
DIN 43760
-------
Type Min. temperatur Max. temperatur Min. span Standard
B
E
J
K
L
N
R
S
T
U
W3
W5
LR
+400°C
-100°C
-100°C
-180°C
-100°C
-180°C
-50°C
-50°C
-200°C
-200°C
0°C
0°C
-200°C
+1820°C
+1000°C
+1200°C
+1372°C
+900°C
+1300°C
+1760°C
+1760°C
+400°C
+600°C
+2300°C
+2300°C
+800°C
200°C
50°C
50°C
50°C
50°C
100°C
200°C
200°C
50°C
75°C
200°C
200°C
50°C
IEC584
IEC584
IEC584
IEC584
DIN 43710
IEC584
IEC584
IEC584
IEC584
DIN 43710
ASTM E988-90
ASTM E988-90
GOST 3044-84

12
Elektriske specifikationer, mA- / V- / mV-indgang:
Strømindgang:
Måleområde ................................................ 0...100 mA
Min. måleområde (span).............................. 4 mA
Max. nulpunktsforskydning (offset)............. 50% af valgt max. værdi
Indgangsmodstand:
Forsynet enhed ........................................... Nom. 10 Ω+ PTC 10 Ω
Ikke-forsynet enhed .................................... RSHUNT = ∞, VDROP < 6 V
Spændingsindgang:
Måleområde ................................................ 0...250 VDC
Min. måleområde (span).............................. 5 mVDC
Max. nulpunktsforskydning (offset)............. 50% af valgt max. værdi
Indgangsmodstand ≤2,5 VDC................... Nom. 10 MΩ
> 2,5 VDC .................. Nom. 5 MΩ
Elektriske specifikationer - UDGANG:
Signalområde (span) ................................... 4...20 mA
Min. signalområde (span)............................ 10 mA
Max. nulpunktsforskydning (offset)............. 50% af valgt max. værdi
Belastningsmodstand.................................. ≤((Vfors.-7,5) / 0,023 A) [Ω]
Belastningsstabilitet .................................... ≤0,01% af span / 100 Ω
Strømbegrænsning...................................... ≤28 mA
Følerfejlsdetektering:
Programmerbar ........................................... 3,5...23 mA
NAMUR NE43 Upscale ............................... 23 mA
NAMUR NE43 Downscale........................... 3,5 mA
Ingen funktion.............................................. Udefineret
EEx- / I.S.-godkendelse (5131B):
DEMKO 99ATEX124572 .............................. II (1) GD
[EEx ia] IIC
Anvendes for ............................................... Zone 0, 1, 2, 20, 21 eller 22

13
Ex- / I.S.-data:
Um............................................................... : 250 V
Uo................................................................ : 8,0 VDC
Io.................................................................. : 10 mADC
Po................................................................ : 20 mW
Lo................................................................. : 200 mH
Co................................................................ : 1,0 μF
GOST R godkendelse:
VNIIM & VNIIFTRI, Cert. no......................... Se www.prelectronics.dk
Overholdte myndighedskrav: Standard:
EMC 2004/108/EF....................................... EN 61326-1
LVD 2006/95/EF .......................................... EN 61010-1
PELV/SELV................................................... IEC 364-4-41 og EN 60742
ATEX 94/9/EF .............................................. EN 50014, EN 50020 og
EN 50281-1-1
Af span = af det aktuelt valgte område
NB! Husk at bestille CJC-stik type 5910 / 5910 Ex (kanal 1) og 5913 / 5913 Ex
(kanal 2) i forbindelse med TC-indgange med intern CJC.
Bestillingsskema
Type Version Indgang Kanaler
5131 Standard : A RTD / TC / R / mA / V / mV : - Enkelt : A
Dobbelt : B
ATEX Ex : B RTD / TC / mV / R : 1
mA / V / mV : 2
Kanal 1, RTD / TC / mV / R : 3
Kanal 2, mA / V / mV

14
5131 FORBINDELSE TIL LOOP LINK
COM
Loop Link
5131
13
11
FileProductInputOutputCommunicationLanguageOption08:30:00
PRetop5331
Date:1994-8-10
943201594
PRelectronics
AnaloginputAnalogoutput
Serialno:
Inputtype:Output
type:4-20mA
Upscale
Sensor
error:
Pt100
DIN/IEC
0.00-50.00
C
3-wire
1.00sec
------
Inputrange:
Connection:
Coldjunction
comp:
Responsetime:
Tagno:
Modtagende
udstyr
Afbryd når "on line" 2-tråds-
kommunikation benyttes
2-trådskommunikation
+Vfors.
sort rød
gul
grøn
4...20 mA Indgang
Frontkommunikation kan benyttes
med eller uden 5131 forbundet
til det modtagende udstyr.
KANAL 1
eller
KANAL 2
Valg af indgangstype: (5131A)
Indgang JP 1 JP 2
Temperaturkanal 1
Temperaturkanal 2
1
-
-
1
Strøm- / spændingskanal 1
Strøm- / spændingskanal 2
2
-
-
2

15
BLOKDIAGRAM
D / A
54
MUX
CPU
EEPROM
A / D
PGA
CH 1 CH 2
mA
51
+
-
V
+
-
+
-
V
PTC
50 k
0,2 mA
5131 5131
V +
43 44
42
41
*
+
-
+
-
432
mV
5 M
1
2
JP 1
10 Ω
V + V +
V +
JP 2
MUXA / D
PGA
PTC
50 k
0,2 mA
1
2
10 Ω
13
12
11
A A
Comm.
4 mA
CPU
EEPROM
23
22
21
A A
D / A
Comm.
4 mA
4...20 mA
4...20 mA
0...16 mA
0...16 mA
53 5 M 52
Kanal 2
Kanal 1
mV
RTD og lin. R
Forb.ledereTC
Front komm. Front komm.
Indgang +
Indgang gnd.
Indgang +, > 2,5 V
Analog
kontakt
Analog
kontakt
Forsyning + Forsyning + Forsyning - Forsyning - Test Test
* Bestilles særskilt: 5910 CJC-stik kanal 1, 5913 CJC-stik kanal 2.
Kanal 1 vist som
temperaturindgang:
!! Hvis kanal 2, anvend
klemme nr. 54...51 !! Hvis kanal 1, anvend klemme nr. 44...41 Kanal 2 vist som
strøm- / spændingsindgang:
V >
2,5
V <=
2,5
Ex-barriere, kun 5131B Ex-barriere, kun 5131B

16

17
2-WIRE
PROGRAMMABLE TRANSMITTER
PRetrans type 5131
Contents
Warning .............................................................................. 18
Safety instructions.............................................................. 20
EC declaration of conformity ............................................. 22
How to demont system 5000............................................. 23
Application ......................................................................... 24
Technical characteristics.................................................... 24
Input types ......................................................................... 24
Output ................................................................................ 25
Sensor error detection ....................................................... 25
Configuration...................................................................... 25
Electrical specifications...................................................... 26
Order .................................................................................. 30
5131 connection to Loop Link ........................................... 31
Selection of input type: (5131A)......................................... 31
Block diagram .................................................................... 32

18
WARNING
This device is designed for connection to hazardous electric
voltages.
Ignoring this warning can result in severe personal injury or
mechanical damage.
To avoid the risk of electric shock and fire, the safety instructions
of this manual must be observed and the guidelines followed.
The specifications must not be exceeded, and the device must
only be applied as described in the following.
Prior to the commissioning of the device, this manual must be
examined carefully.
Only qualified personnel (technicians) should install this device.
If the equipment is used in a manner not specified by the
manufacturer, the protection provided by the equipment may
be impaired.
WARNING
Until the device is fixed, do not connect hazardous voltages to
the device.
The following operations should only be carried out on a
disconnected device and under ESD safe conditions:
Dismantlement of the device for setting of dipswitches
and jumpers.
General mounting, connection and disconnection of wires.
Troubleshooting the device.
Repair of the device and replacement of circuit breakers
must be done by PR electronics A/S only.
WARNING
SYSTEM 5000 must be mounted on DIN rail according to DIN
46277.
The communication connector of SYSTEM 5000 is connected to
the input terminals on which dangerous voltages can occur, and
it must only be connected to the programming unit Loop Link by
way of the enclosed cable.
GENERAL
HAZARD-
OUS
VOLTAGE
INSTAL-
LATION
