UNIVERSAL TRANSMITTER
PReasy 4116
INDHOLDSFORTEGNELSE
Advarsel.............................................................................. 2
Signaturforklaring ............................................................... 3
Sikkerhedsregler................................................................. 3
EF-overensstemmelseserklæring....................................... 5
Når LED i front lyser rødt / display viser AO.ER................ 6
Avancerede features........................................................... 7
Anvendelse......................................................................... 7
Teknisk karakteristik........................................................... 7
PR 4501 display- / programmeringsfront........................... 8
Applikationer ...................................................................... 9
Bestillingsnumre................................................................. 10
Elektriske specifikationer.................................................... 10
Displayvisning på 4501 af følerfejlsdetektering og
indgangssignal uden for område ....................................... 13
Grænser for følerfejlsdetektering ....................................... 14
Fejlvisninger........................................................................ 14
Tilslutninger ........................................................................ 15
Blokdiagram ....................................................................... 16
Programmering / betjening af trykknapper........................ 17
Rutediagram....................................................................... 23
Rutediagram, Avancerede indstillinger (ADV.SET) ............. 26
Rutediagram, Manual deaktivering af latch ....................... 27
Rullende hjælpetekster i displaylinie 3............................... 28
Grafisk afbildning af latchfunktion setpunkt ...................... 30
Grafisk afbildning af latchfunktionen vindue...................... 31
Grafisk afbildning af relæfunktionen setpunkt ................... 32
Grafisk afbildning af relæfunktionen vindue....................... 32

23
SIGNATURFORKLARING
Trekant med udråbstegn: Advarsel / krav. Hændelser der kan føre til livs-
truende situationer.
CE-mærket er det synlige tegn på modulets overensstemmelse med
EU-direktivernes krav.
Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til
isolation.
SIKKERHEDSREGLER
DEFINITIONER:
Farlige spændinger er defineret som områderne: 75...1500 Volt DC og
50...1000 Volt AC.
Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne
udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerheds-
mæssigt forsvarligt.
Operatører er personer, som under normal drift med produktet skal indstille og
betjene produktets trykknapper eller potentiometre, og som er gjort bekendt
med indholdet af denne manual.
MODTAGELSE OG UDPAKNING:
Udpak modulet uden at beskadige det. Kontrollér ved modtagelsen, at modulty-
pen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er mon-
teret på blivende plads.
MILJØFORHOLD:
Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og
udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,
ud over de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af
ventilation.
Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolations-
klasse II.
INSTALLATION:
Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske
udtryk, advarsler og instruktioner i manualen, og som vil følge disse.
Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til
den lokale forhandler eller alternativt direkte til PR electronics A/S, Lerbakken
10, 8410 Rønde, Danmark, tlf: [phone].
ADVARSEL
Dette modul er beregnet for tilslutning til livsfarlige elektriske
spændinger. Hvis denne advarsel ignoreres, kan det føre til
alvorlig legemsbeskadigelse eller mekanisk ødelæggelse.
For at undgå faren for elektriske stød og brand skal manualens
sikkerhedsregler overholdes, og vejledningerne skal følges.
Specifikationerne må ikke overskrides, og modulet må kun
benyttes som beskrevet i det følgende.
Manualen skal studeres omhyggeligt, før modulet tages i brug.
Kun kvalificeret personale (teknikere) må installere dette modul.
Hvis modulet ikke benyttes som beskrevet i denne manual, så
forringes modulets beskyttelsesforanstaltninger.
ADVARSEL
For at overholde sikkerhedsafstande må der ikke tilsluttes både
farlig og ikke-farlig spænding på modulets relækontakter.
SYSTEM 4000 skal monteres på DIN-skinne efter DIN 46277.
ADVARSEL
Der må ikke tilsluttes farlig spænding til modulet, før dette
er fastmonteret, og følgende operationer bør kun udføres på
modulet i spændingsløs tilstand og under ESD-sikre forhold:
Installation, ledningsmontage og -demontage.
Fejlfinding på modulet.
Reparation af modulet og udskiftning af sikringer må kun
foretages af PR electronics A/S.
FARLIG
SPÆNDING
INSTAL-
LATION
GENERELT
ADVARSEL
Modulets frontplade må ikke åbnes, da dette vil medføre skade
på stikforbindelsen til display- / programmeringsfronten PR
4501. Modulet indeholder ingen DIP-switche eller jumpere.

45
EF-OVERENSSTEMMELSESERKLÆRING
Som producent erklærer
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
hermed at følgende produkt:
Type: 4116
Navn: Universal transmitter
er i overensstemmelse med følgende direktiver og standarder:
EMC-direktivet 2004/108/EF og senere tilføjelser
EN 61326-1
For specifikation af det acceptable EMC-niveau henvises til modulets
elektriske specifikationer.
Lavspændingsdirektivet 2006/95/EF og senere tilføjelser
EN 61010-1
Rønde, 28. august 2009 Kim Rasmussen
Producentens underskrift
Installation og tilslutning af modulet skal følge landets gældende regler for
installation af elektrisk materiel bl.a. med hensyn til ledningstværsnit, for-sikring
og placering.
Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdia-
grammet og sideskiltet.
For moduler, som er permanent tilsluttet farlig spænding, gælder:
For-sikringens maksimale størrelse er 10 A, og den skal sammen med
en afbryder placeres let tilgængeligt og tæt ved modulet. Afbryderen
skal mærkes således, at der ikke er tvivl om, at den afbryder spændin-
gen til modulet.
Produktionsår fremgår af de to første cifre i serienummeret.
UL-INSTALLATIONSKRAV:
Brug kun 60/75°C kobberledninger
Må kun anvendes i forureningsgrad 2 eller bedre
Max. omgivelsestemperatur................... 60°C
Max. ledningskvadrat,............................ AWG 26-14
UL fil-nummer......................................... E231911
KALIBRERING OG JUSTERING:
Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs-
sigt korrekte værktøjer og instrumenter.
BETJENING UNDER NORMAL DRIFT:
Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så
det er let at betjene.
RENGØRING:
Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med
destilleret vand.
ANSVAR:
I det omfang instruktionerne i denne manual ikke er nøje overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgå-
ede salgsaftale, mod PR electronics A/S.

67
UNIVERSAL TRANSMITTER
PReasy 4116
• Indgang for RTD, TC, Ohm, potentiometer, mA og V
• 2-trådsforsyning > 16 V
• FM-godkendt til installation i Div. 2
• Strøm-, spænding- og 2 relæudgange
• Universel forsyning med AC eller DC
Avancerede features
• Programmerbarviaaftageligdisplayfront(4501),proceskalibrering,signal-og
relæsimulering, passwordsbeskyttelse, fejldiagnosticering og valg af hjælpe-
tekster på flere sprog.
Anvendelse
• Lineariseretelektronisktemperaturmålingmedmodstandsfølerellertermoele-
mentføler.
• Omsætningaflineærmodstandsændringtilstandardanalogtstrøm-/spæn-
dingssignal, f.eks. fra ventiler, spjæld eller lineære bevægelser med påmonte-
ret potentiometer.
• Spændingsforsyningogsignalisolatorfor2-trådstransmittere.
• Styringafprocesforløbmed2sætpotentialefrirelækontakteroganalogudgang.
• Galvaniskadskillelseafanalogesignalerogmålingafikke-stelbundnesignaler.
• 4116erkonstrueretmedethøjtsikkerhedsniveau,sådeneranvendeligi
SIL 2 installationer.
Teknisk karakteristik
• Medpåmonteretdisplay-/programmeringsfrontkanalledriftsparametretil-
passes enhver applikation. Elektroniske hardwareswitche betyder, at modulet
ikke skal åbnes for indstilling af DIP-switche.
• Grøn/rødLEDifront,derindikerernormaldriftogfunktionsfejl.2guleLEDs
indikerer, hvilket relæ der er trukket.
• Dererløbendesikkerhedscheckafgemtedata.
• 4-port2,3kVACgalvaniskisolation.
AFMONTERING AF SYSTEM 4000
Husk først at demontere tilslutningsklemmerne med farlig spænding.

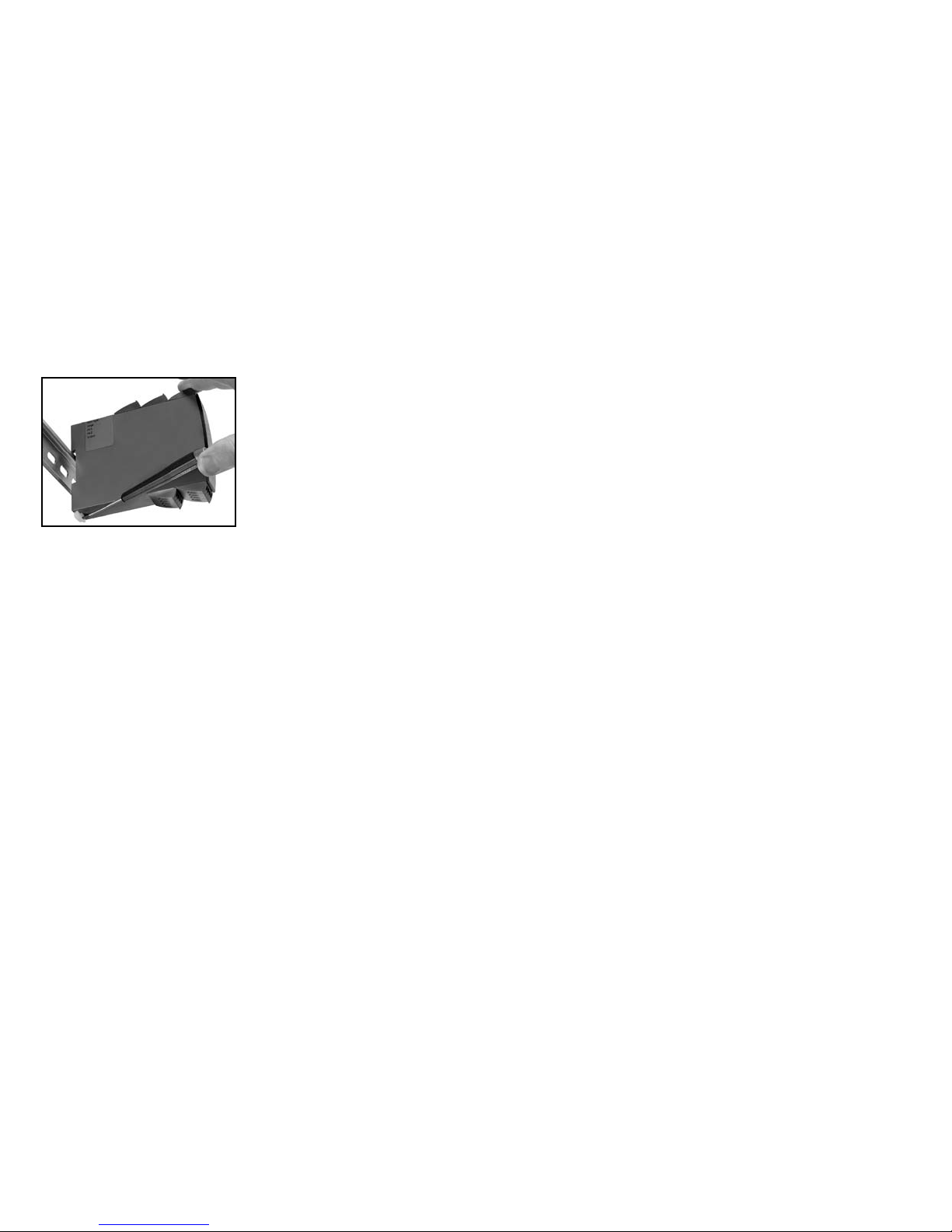

Billede 1:
Modulet frigøres fra DIN-skinnen ved
at løfte i den nederste lås.
Når LED i front lyser rødt / display viser AO.ER
PR 4116 er udviklet som en SIL 2 enhed med et højt sikkerhedsniveau. Derfor
foretages der på et 4...20 mA udgangssignal en kontinuerlig måling af den
strøm, der sendes ud af modulet. Hvis denne strøm er 0, indtræffer en fejl-
mode, som tænder den røde front-LED og deaktiverer relæerne. Hvis funk-
tionen ønskes, kan den tilvælges i menuen, da det ikke er en default option.
Hvis enheden er i fejlmode, kan den kun resettes ved at slukke og tænde
forsyningsspændingen til modulet.

+
-
12
14
13
11
10 V
1 V
+
-
10 V
1 V
24
23
22
21
33
32
31
+
+
44
43
42
41
*
89
APPLIKATIONER
Indgangssignaler:
Strøm
Spæn-
ding
Potenti-
ometer RTD og lin.R TC
Forbindelse, ledere
Udgangssignaler:
Relæer
Forsyning:
21,6...253 VAC
eller
19,2...300 VDC
Analog, 0/4...20 mA og spænding
PR 4501 DISPLAY- / PROGRAMMERINGSFRONT
Funktionalitet:
Den enkle PReasy menustruktur og de forklarende hjælpe-
tekster leder dig automatisk gennem opsætningen, og
gør produktet meget enkelt at anvende. Se beskrivelse
af funktioner og opsætningsmuligheder under afsnittet
”Progammering / betjening af trykknapper”.
Anvendelse:
• Kommunikationsinterfacetilændringafdriftsparametrei4116.
• Kanflyttesfraen4116tilenanden4116ogdownloadedenførstetransmit-
ters opsætning til efterfølgende transmittere.
• Somfastmonteretdisplaytilvisualiseringafprocesdataogstatus.
Teknisk karakteristik:
• FireliniersLCD-display,linie1(5,57mmhøj)viserindgangssignal,linie2
(3,33 mm høj) viser enheder - UNIT, linie 3 (3,33 mm høj) viser analog udgang
eller TAG-nr. og linie 4 viser status for relæer og kommunikation.
• Programmeringsadgangkanforhindresvedindkodningafetpassword.
Passwordet gemmes i transmitteren, så sikkerheden mod uønskede ændrin-
ger er så høj som muligt.
Montage / installation:
• Klikkespåfrontenaf4116.
*Bestilles særskilt: CJC-klemme 5910.
Se tilslutningstegning på side 15.

10 11
Hjælpespændinger:
2-trådsforsyning (klemme 44...43) .............. 25...16 VDC / 0...20 mA
Ledningskvadrat (max.)............................... 1 x 2,5 mm2flerkoret ledning
Klemskruetilspændingsmoment.................. 0,5 Nm
Relativ luftfugtighed .................................... < 95% RH (ikke kond.)
Mål, uden displayfront (HxBxD) .................. 109 x 23,5 x 104 mm
Mål, med displayfront (HxBxD) ................... 109 x 23,5 x 116 mm
Kapslingsklasse........................................... IP20
Vægt............................................................ 170 g / 185 g med 4501
RTD-, lineær modstands- og potentiometerindgang:
Indgang for RTD-typer:
Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000
Ni50, Ni100, Ni120, Ni1000
Kabelmodstand pr. leder, (max.), RTD ........ 50 Ω
Følerstrøm, RTD.......................................... Nom. 0,2 mA
Virkning af følerkabelmodstand
(3- / 4-leder), RTD ....................................... < 0,002 Ω/ Ω
Følerfejlsdetektering, RTD........................... Ja
Kortslutningsdetektering, RTD .................... < 15 Ω
Indgangs-
type Min. værdi Max. værdi Standard
Pt100
Ni100
Lin. R
Potentiometer
-200°C
-60°C
0 Ω
10 Ω
+850°C
+250°C
10000 Ω
100 kΩ
IEC60751
DIN 43760
-
-
Bestillingsnumre
4116 = Universal transmitter
4501 = Display- / programmeringsfront
5910 = CJC-klemme
Elektriske specifikationer
Specifikationsområde.................................. -20 til +60°C
Fælles specifikationer:
Forsyningsspænding, universel................... 21,6...253 VAC, 50...60 Hz eller
19,2...300 VDC
Max. forbrug................................................ ≤2,5 W
Sikring ......................................................... 400 mA T / 250 VAC
Isolationsspænding, test / drift ................... 2,3 kVAC / 250 VAC
Kommunikationsinterface............................ Programmeringsfront 4501
Signal- / støjforhold..................................... Min. 60 dB (0...100 kHz)
Reaktionstid (0...90%, 100...10%):
Temperaturindgang................................. ≤ 1 s
mA- / V-indgang...................................... ≤ 400 ms
Kalibreringstemperatur................................ 20...28°C
Nøjagtighed, størst af generelle og basisværdier:
EMC-immunitetspåvirkning................................. < ±0,5% af span
Udvidet EMC-immunitet:
NAMUR NE 21, A-kriterium, gniststøj................. < ±1% af span
Generelle værdier
Indgangstype Absolut nøjagtighed Temperatur- koefficient
Alle ≤±0,1% af span ≤±0,01% af span / °C
Basisværdier
Indgangstype Basis- nøjagtighed Temperatur- koefficient
mA ≤±4 µA ≤±0,4 µA / °C
Volt ≤±20 µV ≤±2 µV / °C
Pt100 ≤±0,2°C ≤±0,01°C / °C
Lin. R ≤±0,1 Ω ≤ ±0,01 Ω/ °C
Potentiometer ≤±0,1 Ω ≤ ±0,01 Ω/ °C
TC-type:
E, J, K, L, N, T, U ≤±1°C ≤±0,05°C / °C
TC-type: R, S, W3,
W5, LR ≤±2°C ≤±0,2°C / °C
TC-type: B
85...400°C
≤±4,5°C ≤±0,45°C / °C
TC-type: B
400...1820°C
≤±2°C ≤±0,2°C / °C

12 13
Følerfejlsdetektering.................................... 0 / 3,5 / 23 mA / ingen
NAMUR NE 43 Up- / Downscale ................ 23 mA / 3,5 mA
Begrænsning af udgang:
på 4...20 og 20...4 mA signaler............... 3,8...20,5 mA
på 0...20 og 20...0 mA signaler............... 0...20,5 mA
Strømbegrænsning...................................... ≤28 mA
Spændingsudgang:
Signalområde .............................................. 0...10 VDC
Programmerbare signalområder ................. 0...1 / 0,2...1 / 0...5 / 1...5 /
0...10 / 2...10 / 1...0 / 1...0,2 / 5...0 /
5...1 / 10...0 og 10...2 V
Belastning (min.).......................................... 500 kΩ
Relæudgange:
Relæfunktioner ............................................ Setpunkt, Vindue, Følerfejl, Latch
Power og Off
Hysterese, i % / display counts.................. 0,1...25% / 1...2999
On- og Off-forsinkelse................................. 0...3600 s
Følerfejlsdetektering.................................... Bryde / Slutte / Hold
Max. spænding ........................................... 250 VRMS
Max. strøm .................................................. 2 A / AC eller 1 A / DC
Max. AC-effekt ............................................ 500 VA
Ex- / I.S.-godkendelse:
FM, må anvendes i...................................... Class I, Div. 2, Group A, B, C, D
Class I, Div. 2, Group IIC
Zone 2
Max. omgivelsestemp. for T5...................... 60°C
Marine-godkendelse:
Det Norske Veritas, Ships & Offshore ......... Standard for Certification No. 2.4
GOST R godkendelse:
VNIIM, Cert. no............................................ Se www.prelectronics.dk
Overholdte myndighedskrav: Standard:
EMC 2004/108/EF....................................... EN 61326-1
LVD 2006/95/EF .......................................... EN 61010-1
FM ............................................................... 3600, 3611, 3810 og ISA 82.02.01
UL, Standard for Safety .............................. UL 508
Af span = af det aktuelt valgte område
Displayvisning på 4501 af følerfejlsdetektering og
indgangssignal uden for område
Følerfejlscheck:
Modul: Konfiguration Følerfejlsdetektering:
4116
R1, ERR.ACT=NONE - R2, ERR.ACT=NONE,
OUT.ERR=NONE. OFF
Ellers: ON
TC-indgang:
Koldt loddestedskomp. (CJC):
CJC via ekstern føler i klemme 5910.......... 20...28°C ≤± 1°C
-20...20°C / 28...70°C ≤±2°C
CJC via intern føler ..................................... ±(2,0°C + 0,4°C * Δt)
Δt = intern temperatur-omgivelsestemperatur
Følerfejlsdetektering, alle TC-typer............. Ja
Følerfejlsstrøm:
under detektering.................................... Nom. 2 µA
ellers........................................................ 0 µA
Strømindgang:
Måleområde ................................................ 0...20 mA
Programmerbare måleområder ................... 0...20 og 4...20 mA
Indgangsmodstand ..................................... Nom. 20 Ω+ PTC 50 Ω
Følerfejlsdetektering:
strømsløjfebrud 4...20 mA....................... Ja
Spændingsindgang:
Måleområde ................................................ 0...12 VDC
Programmerbare måleområder ................... 0...1 / 0,2...1 / 0...5 / 1...5 /
0...10 og 2...10 VDC
Indgangsmodstand ..................................... Nom. 10 MΩ
Strømudgang:
Signalområde (span) ................................... 0...20 mA
Programmerbare signalområder ................. 0...20 / 4...20 / 20...0 og 20...4 mA
Belastning (max.)......................................... 20 mA / 800 Ω/ 16 VDC
Belastningsstabilitet .................................... ≤0,01% af span / 100 Ω
Type Min. værdi Max. værdi Standard
B
E
J
K
L
N
R
S
T
U
W3
W5
LR
+0°C
-100°C
-100°C
-180°C
-200°C
-180°C
-50°C
-50°C
-200°C
-200°C
0°C
0°C
-200°C
+1820°C
+1000°C
+1200°C
+1372°C
+900°C
+1300°C
+1760°C
+1760°C
+400°C
+600°C
+2300°C
+2300°C
+800°C
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1
DIN 43710
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1
DIN 43710
ASTM E988-90
ASTM E988-90
GOST 3044-84

21 22 24
23
R1 R2
11 12 14
13
+
-mA
11 12 14
13
+
-V
31 32 33
41 42 44
43
+
-
41 42 44
43
42 44
43
41 41 42 44
43
+
-Tx
41 42 44
43
+
-
41 42 44
43
41 42 44
43
+
-
41 42 44
43
41 42 44
43
11 12 14
13
+
-V
+
-
41 42 44
CJC
14 15
Grænser for følerfejlsdetektering
Fejlvisninger
TILSLUTNINGER
Indgange:
Udgange:
Forsyning:
Spænding, 1 V Spænding, 10 VStrøm Relæer
RTD, 3- / 4-lederRTD, 2-leder Modstand, 2-leder
TC, intern
temperaturføler
Modstand,
3- / 4-leder Potentiometer Strøm2-trådstransmitter
Spænding
Uden for område visning (IN.LO, IN.HI):
Ved overskridelse af A/D-konverterens eller polynomiets gyldige område.
Indgang Område Visning Grænse
VOLT
0...1 V / 0,2...1 V IN.LO < -25 mV
IN.HI > 1,2 V
0...10 V / 2...10 V IN.LO < -25 mV
IN.HI > 12 V
CURR 0...20 mA / 4...20 mA IN.LO < -1,05 mA
IN.HI > 25,05 mA
LIN.R
0...800 ΩIN.LO < 0 Ω
IN.HI > 1075 Ω
0...10 kΩIN.LO < 0 Ω
IN.HI < 110 kΩ
POTM - IN.LO < -0,5 %
IN.HI > 100,5 %
TEMP TC / RTD IN.LO < temperaturområde -2°C
IN.HI > temperaturområde +2°C
Følerfejlsdetektering (SE.BR, SE.SH):
Indgang Område Visning Grænse
CURR Strømsløjfebrud (4...20 mA) SE.BR <= 3,6 mA; > = 21 mA
POTM Alle, SE.BR på alle 3-ledere SE.BR > ca. 126 kΩ
LIN.R 0...800 ΩSE.BR > ca. 875 Ω
0...10 kΩSE.BR > ca. 11 kΩ
TEMP
TC SE.BR > ca. 750 kΩ/ (1,25 V)
RTD: 2-, 3- og 4-leder
Ingen SE.SH for Pt10, Pt20 og Pt50
SE.BR > ca. 15 kΩ
SE.SH < ca. 15 Ω
Display under min.- / over max.-visning (-1999, 9999):
Indgang Område Visning Grænse
Alle Alle -1999 Displayværdi <-1999
9999 Displayværdi >9999
Visning ved hardwarefejl
Fejlsøgning Visning Årsag
Test af intern CJC-føler CJ.ER CJC-føler defekt eller tem-
peratur uden for område
Checksum test af den aktuelle konfiguration i FLASH FL.ER Fejl i FLASH
Checkmåling af analog udgangsstrøm AO.ER 1) Strømsløjfen er brudt
(kun S4...20 mA/S20...4 mA)
Test af 4501 / 4116 kommunikation NO.CO Fejl i stikforbindelse
Check om indgangssignal passer med indgangskonfiguration IN.ER 1) Fejlniveauer på indgang
Check om gemt konfiguration i 4501 passer med modul TY.ER Konfiguration er ikke 4116
! Alle fejlvisninger i display blinker 1 gang pr. sekund samt suppleres med tilhørende hjælpetekst.
1) Fejlen resettes ved at slukke og tænde for modulet.
* Bestilles særskilt: 5910 CJC-klemme
*TC,
CJC-klemme

500Ω
CPU
EEPROM
D / A
Safety
11 24 23 22 21
13 14
50Ω
33
31
12
A / D
PTC
CJC
0.2 mA
43 44
42
41
10 Ω
MUX
432
+
-
+
-
12
50.0
VALVE 5
l / min
VV
mA
mA
I+ 10 V 1 V
4116
+
-
*
16 17
PROGRAMMERING /
BETJENING AF TRYKKNAPPER
Dokumentation til rutediagram
Generelt:
Når du skal konfigurere 4116, bliver du guidet igennem samtlige parametre og
kan vælge netop de indstillinger, der passer til applikationen. Til hver menu
findes en rullende hjælpetekst, som vises i displaylinie 3.
Konfigurationen udføres ved hjælp af de 3 taster:
1 forøger talværdien eller vælger næste parameter
2formindsker talværdien eller vælger forrige parameter
3accepterer valget og går til næste menu
Når konfigurationen er gennemført, returneres til normaltilstand 1.0.
Tryk og hold 3tasten nede for at gå til forrige menu eller normaltilstand (1.0)
uden at gemme de ændrede tal eller parametre.
Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til normaltil-
stand (1.0) uden at gemme de ændrede tal eller parametre.
Uddybende forklaringer:
Hurtig setpunktsindstilling og test af relæer: Med disse menuer kan du fore-
tage hurtig setpunktsændring og relætest, når menuen FastSet er aktiveret.
Funktionen gælder kun, når relæerne fungerer som setpunktsfunktion og
styres af et setpunkt.
Ved at trykke på 1og 2samtidigt aktiveres en relætest, og relæet skifter til-
stand.
Ved kort tryk på 3gemmes setpunktsændringen.
Holdes 3tasten nede i mere end 1 sekund, returneres til normaltilstand (1.0)
uden at gemme setpunktsændringen.
Passwordbeskyttelse: Programmeringsadgang kan forhindres ved indkodning
af et password. Passwordet gemmes i transmitteren, så sikkerheden mod
uønskede ændringer er så høj som muligt. Default password 2008 giver
adgang til alle programmeringsmenuer.
BLOKDIAGRAM
2-trådstransmitter
Relæ 1 Relæ 1
Gul
Potentiometer
Spænding
Strøm
RTD og lin.R,
leders
forbindelse TC
Grøn
Rød
Gul
Forsyning Forsyning
21,6...253 VAC eller 19,2...300 VDC
I + V
Udg.
I
Udg.
V
Udg.
Relæ 2 Relæ 2
Gnd.
*Bestilles særskilt: CJC-klemme 5910.

18 19
Signal- og følerfejlsinformation via displayfront 4501
Følerfejl (se grænser i skema) vises i display med SE.BR (sensor break) eller
SE.SH (sensor short). Signaler uden for det valgte område (ikke følerfejl, se
skema for grænser) vises i display som IN.LO (lavt indgangssignal) eller IN.HI
(højt indgangssignal). Fejlindikeringen vises i 3. linie i tekst, samtidig med at
baggrundsbelysningen blinker. 4. linie i displayet er en statuslinie, der viser
status for relæ 1 og relæ 2, COM (blinkende bullet) som indikerer, om 4501
fungerer korrekt, og pil op/ned der er tendensvisning på indgangssignalet.
Hvis 1-tallet eller 2-tallet blinker, indikerer dette, at enheden har registreret, at
setpunktet er overskredet, og at relæet befinder sig i ”delay”-tiden. Når ”delay”-
tiden er gået, og relæet trækker/slipper, vises relætegnet eller forsvinder helt.
Signal- og følerfejlsindikering uden displayfront:
Status på enheden kan også aflæses på den røde/grønne LED i fronten af modulet.
Grøn blinkende LED 13 Hz indikerer normal drift.
Grøn blinkende LED 1 Hz indikerer følerfejl.
Konstant rød LED indikerer intern fejl.
Relæfunktioner
Der kan vælges mellem 6 forskellige relæfunktions-opsætninger.
Setpunkt: Enheden fungerer som enkel grænsekontakt.
Window: Relæet har et vindue, der defineres med et lavt og et højt
setpunkt. På begge sider af vinduet har relæet samme status.
Fejlfunktion: Relæet aktiveres ved følerfejl.
Power: Relæet er trukket, så længe der er forsyning på enheden.
Off: Relæet er deaktiveret.
Latch: Relæet er låst. Gælder for setpunkt og window.
Stigende/faldende: Relæerne kan sættes til at blive aktive for et stigende
eller faldende indgangssignal.
Forsinkelse: Der kan sættes både en on- og en off-forsinkelse på begge
relæer i området 0...3600 sekunder.
Hysterese: Der kan sættes en hysterese på 0,1...25% af span eller mellem 1
og 2999 counts.
Latch (relælås):
Latch-funktionen i 4116 kan låse relæudgangene, således at de holder den
alarmtilstand, de kommer i, når setpunktet overskrides, indtil man manuelt
deaktiverer funktionen. Funktionen gælder både for relæfunktionen setpunkt
og vindue.
Latch-funktionen kan vælges separat for hver relæudgang. Hvis opsætningen
kopieres fra en enhed til en anden via 4501, skal latchen genindkodes.
Latch-funktionen fungerer sådan, at relæerne aktiveres og holdes, når ind-
gangssignalet kommer over eller under de valgte setpunkter, med relæaktion
sat til enten stigende eller faldende.
Funktionen vindue opnås ved at vælge setpunkt ”vindue” i menuen og sætte
øvre og nedre setpunkter.
For den enkelte relækontakt vælges, om kontakten skal være sluttet eller brudt
inden for vinduet. Dette gøres i menuen R1.cont og R2.cont.
Funktionen enkelt setpunkt opnås ved at vælge setpunkt i menuen og indtaste
den ønskede grænse. Den fungerer derved som en enkelt grænsekontakt.
At relæet er aktiveret betyder, at kontakten er lukket, hvis ”normalt åben” kon-
taktfunktionen er valgt, og kontakten er åben, hvis ”normalt lukket” kontakt-
funktionen er valgt.
Forsinkelsestid for ind- og udkobling kan stilles uafhængig af hinanden hen-
holdsvis i menuerne ON.DEL og OFF DEL.
Anvendes relæfunktionen ”Følerfejlsindikation”, låses relæet ved følerfejl og
deaktiveres ikke automatisk, hvis følerfejlen rettes.
Relæet kan kun deaktiveres af en operatør, og kun hvis de normale betingelser
for deaktivering er opfyldt. Hvis indgangssignalet stadig har en værdi, der
aktiverer relæet, gen-låses det.

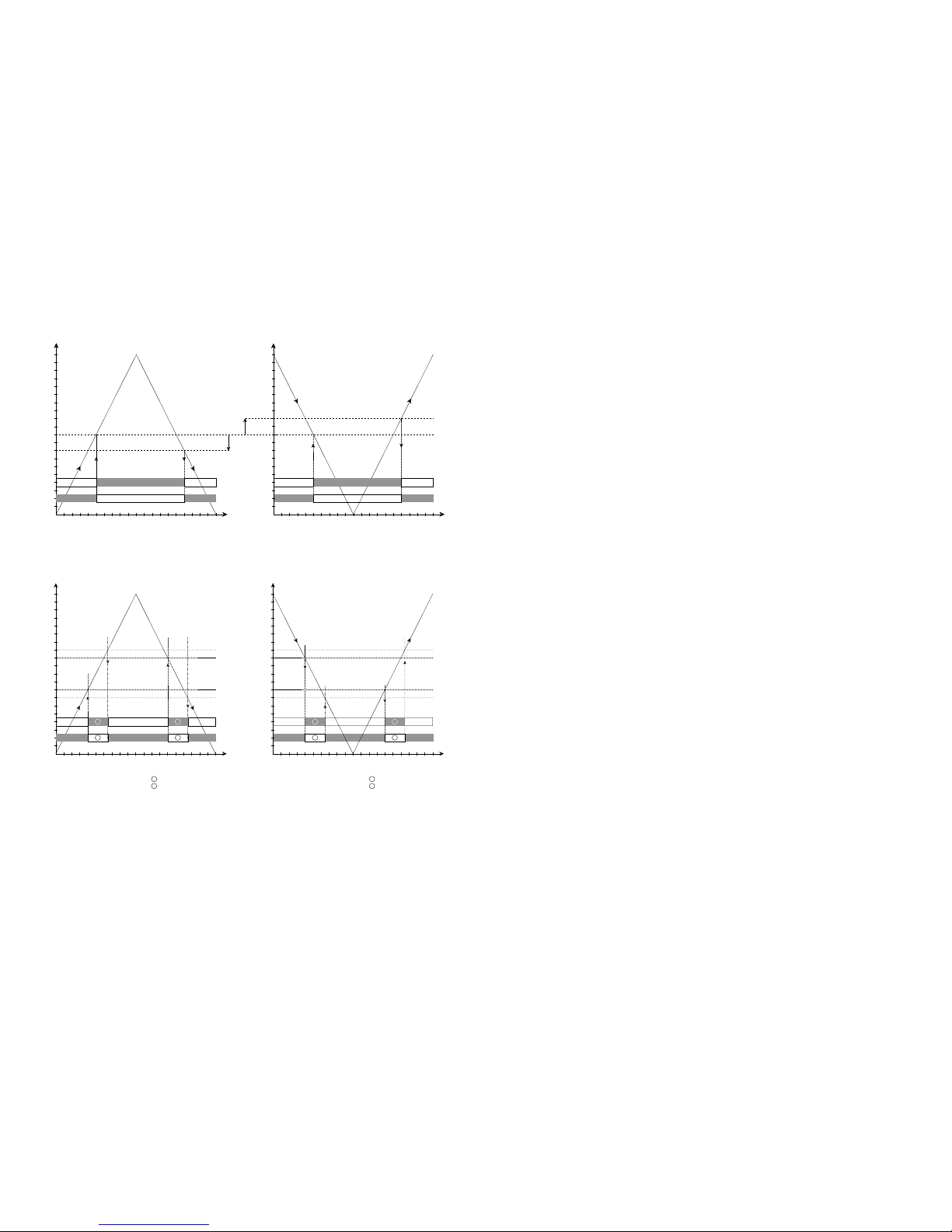

Se tegningerne setpunkt og vindue på side 30 og 31.
Manual deaktivering af latch
Hvis relæerne i udgangen er aktiveret og dermed låst (latched), vil det kunne
ses på displayet. Teksten i linje 2 blinker, og der er en løbende hjælpetekst
i displayets linje 3 der fortæller, hvordan udgangen deaktiveres. Til manuel
deaktivering bruges knapperne på fronten af 4501. Hvis man i menuen har
slået passwordbeskyttelsen til, skal man indtaste password for at komme ind
i menuen for deaktivering. Se menuen side 27.

20 21
Avancerede funktioner
Enheden giver adgang til en række avancerede funktioner, der nås ved at svare
”yes” til punktet ”adv.set”.
Display setup: Her kan man justere kontrast og baggrundsbelysning.
Opsætning af TAG-nummer med 6 alfanumeriske karakterer. Valg af funk-
tionsvisning i linie 3 på displayet, der vælges mellem visning af analog
udgang og visning af TAG-nummer.
2-punkts proceskalibrering: Enheden kan proceskalibreres til et aktuelt ind-
gangssignal i 2 punkter. Der påtrykkes et lavt indgangssignal (ikke nødvendig-
vis 0%), og den aktuelle værdi angives. Herefter påtrykkes et højt signal (ikke
nødvendigvis 100%), og den aktuelle værdi angives. Såfremt man siger ja til
at bruge kalibreringen, vil enheden herefter arbejde i henhold til denne nye
justering. Siger man senere nej i dette punkt eller vælger en anden indgangs-
signaltype, går enheden tilbage til fabrikskalibreringen.
Processimulerings-funktion: Vælger man ja til punktet ”EN.SIM”, er det
muligt med piltasterne at simulere et indgangssignal og dermed styre
udgangssignalet op og ned. Når man afslutter punktet med ok, går enheden
tilbage til normal mode igen. Efterfølgende punkt giver mulighed for med pile-
tasterne op og ned at aktivere relæ 1 og relæ 2. Menuen skal forlades ved at
trykke ok (ingen time-out).
Password: Her kan vælges et password mellem 0000 og 9999 til beskyt-
telse mod uautoriserede ændringer. Endvidere kan man vælge, om menuen
”hurtig setpunktsindstilling” af relæerne skal være tilgængelig uanset pass-
word. Enheden leveres default uden password. Såfremt man er kommet til at
låse enheden med et password, man derefter har glemt, kan man altid åbne
menuen med password 2008.
Sprog: Der kan i menuen ”lang.setup” vælges mellem 7 forskellige sprogva-
rianter af hjælpetekster, der fremkommer i menuen. Der kan vælges mellem
UK, DE, FR, IT, ES, SE og DK.
Autodiagnosticering
Enheden foretager en avanceret autodiagnosticering af det interne kredsløb.
Følgende fejlmuligheder kan vises via displayfronten 4501.
CJ.ER – CJC-føler defekt eller CJC-temperatur uden for område
FL.ER – Fejl i Flash
AO.ER – Strømudgangen er ubelastet (gælder kun for S4...20 mA /
S20...4 mA))
NO.CO – Fejl i stikforbindelserne
IN.ER – Fejlniveauer på indgang
TY.ER – Konfigurationen i 4501 stemmer ikke overens med denne produkttype
Valg af units
Efter valg af indgangssignaltype kan man vælge, hvilke procesenheder der skal
vises i displayet (se skema). Ved valg af temperaturindgang vises proces-
værdien altid i Celsius eller Fahrenheit. Vælges i menupunktet efter valg af
temperaturindgang.
Loop-overvågning
Når enheden er sat op til default, er SIL-funktionen slået fra. Det er muligt at
vælge loop-overvågning (safety readback) i menuen O.RANGE og derved slå
SIL-funktionen til på enheden. For at slå SIL-funktionen til skal man vælge
S4...20 mA. Man skal dog være opmærksom på, at når loop-overvågning er
valgt, vil man ikke få vist, at der er følerfejl, men i stedet få en meddelelse om
at der er fejl på det analoge udgangssignal.
CJC
Det er via menuen CJC muligt at vælge mellem eksternt CJC-stik, og intern
CJC-kompensering. Ved ekstern CJC bestilles særskilt: 5910 CJC-stik.
Memory
I memory menuen er det muligt at gemme opsætningen fra enheden i 4501, for
derefter at flytte 4501 over på en anden enhed og uploade opsætningen til
denne.

TC.B TC.E TC.J TC.K
TC.L TC.N TC.R TC.S
TC.T TC.U TC.W3 TC.W5
TC.Lr
1 2
Power up
1 2
0000
PASSW.
Txt 1
50.0
%
12.0
3
3
0000
9999
1 2
NO
ADV.SET
Txt 2
NO
YES
1 2
3VOLT
IN TYPE
Txt 3
VOLT
CURR
LIN.R
POTM
TEMP
1 2
3
50.0
RELAY1
Txt 57
3
75.0
RELAY2
Txt 57
3
1 2
1 2
2-10
V.RANGE
Txt 4
2-10
0-10
1-5
0-5
0.2-1
0-1
1 2
3
CURR
IN TYPE
Txt 3
34-20
I.RANGE
Txt 5
0-20
4-20
1 2
3
LIN.R
IN TYPE
Txt 3
33W
CONNEC.
Txt 6
4W
3W
2W
1 2
3
POTM
IN TYPE
Txt 3
3
TEMP
IN TYPE
Txt 3
3
0
R 0%
Txt 7
0000
9999
1 2
32500
R 100%
Txt 8
0000
9999
1 2
3
Pt
SENSOR
Txt 10
Pt
NI
TC
1 2
3
YES
ADV.SET
Txt 2
3
Ni
SENSOR
Txt 10
3
TC
SENSOR
Txt 10
3
100
Pt TYPE
Txt 16
1000
-
10
1 2
33W
CONNEC.
Txt 6
4W
3W
2W
1 2
100
Ni TYPE
Txt 17
1000
-
50
1 2
33W
CONNEC.
Txt 6
4W
3W
2W
1 2
TC.K
TC.TYPE
Txt 18
0.0
DISP.LO
Txt 13
999.9
-199.9
1 2
111.1
DEC.P
Txt 12
1111
111.1
11.11
1.111
1 2
3
UNIT
%
Txt 11
@C
mA
rpm
(69 units)
1 2
3
1.0
1.2
1.1
3100.0
DISP.HI
Txt 14
999.9
-199.9
1 2
3DISP
REL.UN
Txt 15
DISP
PERC
1 2
3
3
3
N.O.
R1.CONT
Txt 20
3
N.O.
N.C.
1 2
50.0
R1.SETP
Txt 21
9999
-1999
1 2
3INCR
ACT.DIR
Txt 22
INCR
DECR
1 2
31.0
R1.HYST
Txt 23
250.0
0.1
1 2
3
SETP
R1.FUNC
Txt 19
SETP
WIND
ERR
POW
OFF
1 2
3
O.I.W
R1.CONT
Txt 27
3
O.I.W
C.I.W
1 2
60.0
SETP.LO
Txt 29
9999
-1999
1 2
370.0
SETP.HI
Txt 28
9999
-1999
1 2
31.0
R1.HYST
Txt 30
250.0
0.1
1 2
3
WIND
R1.FUNC
Txt 19
3
OPEN
ERR.ACT
Txt 34
3
CLOS
OPEN
1 2
ERR
R1.FUNC
Txt 19
3
POW
R1.FUNC
Txt 19
OFF
R1.FUNC
Txt 19
3
3
1.3
@C
UNIT
Txt 9
@C
@F
1 2
3
3
@C
@F
%
A
bar
cm
ft
ft/h
ft/min
ft/s
g
gal/h
gal/min
GW
hp
hPa
Hz
in
in/h
in/min
in/s
ips
K
kA
kg
kJ
kPa
kV
kW
kWh
l
l/h
l/min
l/s
m
m/h
m/min
m/s
m/s2
m3
m3/h
m3/min
mA
mbar
mils
min
mm
mm/s
mol
MPa
mV
MW
MWh
N
Ohm
Pa
pH
rpm
s
S
t
t/h
uA
um
uS
V
W
Wh
yd
[blank]
3INT
CJC
Txt 63
22 23
Hurtig setpunktsindstilling
og test af relæer
1Forøgelse af setpunkt
2Formindskelse af setpunkt
3Gem og forlad menuen
1og 2samtidig = relæ skifter tilstand
1.0 = Normaltilstand. Linie 1
viser indgangssignal.
Linie 2 viser enheder -
UNIT. Ved at holde 1
og 2samtidig skifter
visning i linie 3 mellem
A.Out ogTAG.
Linie 4 viser status for
relæer og kommunikation.
1.1 = Kun hvis beskyttet med
password
1.2 = Kun hvis FastSet er akti-
veret, og relæfunktionen
er setpunkt.
1.3 = Gælder ikke for indgangs-
signaler: 0...20 mA og
spænding.
1.4 = Kun hvis indgangssig-
nalet er temperatur.
1.5 = Relæet kan kun deak-
tiveres af en operatør,
og kun hvis de normale
betingelser for deaktive-
ring er opfyldt.
Hvis indgangssignalet
stadig har en værdi, der
aktiverer relæet, gen-
låses det.
Fortsættes på siden
Rutediagram ADV.SET
Fortsættes næste side
RUTEDIAGRAM
Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til nor-
maltilstanden 1.0 uden at gemme eventuelle konfigurationsændringer.
1Forøgelse af værdi / vælg næste parameter
2Formindskelse af værdi / vælg forrige parameter
3Accepter valget og gå til næste menu
Holde 3går til forrige menu / returnerer til 1.0 uden at gemme
Valgbare UNIT:

0
ON.DEL
Txt 25
3600
0000
1 2
NONE
ERR.ACT
Txt 24
HOLD
CLOS
OPEN
NONE
1 2
30
OFF.DEL
Txt 26
3600
0000
1 2
3
0
ON.DEL
Txt 32
3600
0000
1 2
NONE
ERR.ACT
Txt 31
HOLD
CLOS
OPEN
NONE
1 2
30
OFF.DEL
Txt 33
3600
0000
1 2
3
3
3
N.O.
R2.CONT
Txt 20
3
N.O.
N.C.
1 2
50.0
R2.SETP
Txt 21
9999
-1999
1 2
3INCR
ACT.DIR
Txt 22
INCR
DECR
1 2
31.0
R2.HYST
Txt 23
250.0
0.1
1 2
3
SETP
R2.FUNC
Txt 19
SETP
WIND
ERR
POW
OFF
1 2
3
O.I.W
R2.CONT
Txt 27
3
O.I.W
C.I.W
1 2
60.0
SETP.LO
Txt 29
9999
-1999
1 2
370.0
SETP.HI
Txt 28
9999
-1999
1 2
31.0
R2.HYST
Txt 30
250.0
0.1
1 2
3
WIND
R2.FUNC
Txt 19
3
OPEN
ERR.ACT
Txt 34
3
CLOS
OPEN
1 2
ERR
R2.FUNC
Txt 19
3
POW
R2.FUNC
Txt 19
OFF
R2.FUNC
Txt 19
3
3
1.3
1.3
1.3
0
ON.DEL
Txt 25
3600
0000
1 2
NONE
ERR.ACT
Txt 24
HOLD
CLOS
OPEN
NONE
1 2
30
OFF.DEL
Txt 26
3600
0000
1 2
3
0
ON.DEL
Txt 32
3600
0000
1 2
NONE
ERR.ACT
Txt 31
HOLD
CLOS
OPEN
NONE
1 2
30
OFF.DEL
Txt 33
3600
0000
1 2
3
3
3
CURR
ANA.OUT
Txt 36
VOLT
CURR
1 2
34-20
O.RANGE
Txt 37
S20-4
20-4
20-0
S4-20
4-20
0-20
1 2
3
Volt
ANA.OUT
Txt 36
30-10
O.RANGE
Txt 39
10-2
10-0
5-1
5-0
1-0.2
1-0
2-10
0-10
1-5
0-5
0.2-1
0-1
1 2
3
23mA
OUT.ERR
Txt 38
23mA
0/3.5mA
NONE
1 2
30.0
OUT.LO
Txt 41
4172
-328
1 2
3150.0
OUT.HI
Txt 42
4172
-328
1 2
3
1.3 1.4 1.4
1.3
1.3
24 25
Til normal-
tilstand 1.0

SAVE
MEMORY
Txt 44
3
SAVE
LOAD
1 2
MEM
SETUP
Txt 43
MEM
DISP
CAL
SIM
PASS
LANG
1 2
3
DISP
SETUP
Txt 43
33
CONTRA
Txt 45
3
9
0
1 2
9
LIGHT
Txt 46
3
9
0
1 2
VALVE 5
Txt 47
3
9
A
1 2
A.OUT
LINE 3
Txt 48
3
TAG
A.OUT
1 2
CAL
SETUP
Txt 43
3YES
CAL.LO
Txt 49
3
YES
NO
1 2
2.0
%
Txt 61
3
100.0
0.0
1 2
NO
YES
CAL.HI
Txt 50
3
YES
NO
1 2
90.0
%
Txt 62
3
100.0
0.0
1 2
NO
YES
USE.CAL
Txt 60
3
YES
NO
1 2
SIM
SETUP
Txt 43
3YES
EN.SIM
Txt 51
3
YES
NO
1 2
25.0
%
Txt 52
3
100.0
0.0
1 2
NO
REL.SIM
Txt 53
3
LANG
SETUP
Txt 43
3UK
LANGUA
Txt 59
DE, DK,
ES, FR,
IT, SE,
UK
1 2
PASS
SETUP
Txt 43
33
YES
EN.PASS
Txt 54
3
YES
NO
1 2
NO
0000
NEW.PAS
Txt 55
3
9999
0000
1 2
YES
EN.FAST
Txt 56
3
YES
NO
1 2
2.0
LATC
SETUP
Txt 43
3NO
R1.LATC
Txt 64
33 NO
R2.LATC
Txt 64
40.0
R1.LATC
Txt 65
30000
PASSW
Txt 1
3
40.0
R2.LATC
Txt 65
30000
PASSW
Txt 1
3
NO
R1.RLSE
Txt 66
3
YES
NO
1 2
NO
R2.RLSE
Txt 66
3
YES
NO
1 2
0000
9999
1 2
0000
9999
1 2
3
1.5
YES
NO
1 2
YES
NO
1 2
40.0
R1.LATC
Txt 65
40.0
R2.LATC
Txt 65
0000
9999
2
0000
9999
1 2
1
1
2
NO
ENT.SET
Txt 67
40.0
Rx.LATC
Txt 65
33
YES
NO
1 2
3
1.1
1.1 1.5
26 27
Til normaltilstand 1.0
RUTEDIAGRAM
Avancerede indstillinger (ADV.SET)
2.0 I undermenuen simulering (SIM) skal 3
trykkes for at returnere til normaltilstand 1.0
RUTEDIAGRAM
Manual deaktivering af latch
Til normaltilstand 1.0
R1-reset
R2-reset
Til setup menu

28 29
[01]
[02]
[03]
[04]
[05]
[06]
[07]
[08]
[09]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
[20]
[21]
[22]
[23]
[24]
[25]
[26]
[27]
[28]
[29]
[30]
[31]
[32]
[33]
[34]
[36]
[37]
[38]
[39]
[41]
[42]
[43]
[44]
[45]
[46]
[47]
[48]
Angiv korrekt password
Gå til avanceret opsætningsmenu?
Vælg temperaturindgang
Vælg potentiometerindgang
Vælg lineær modstandsindgang
Vælg strømindgang
Vælg spændingsindgang
Vælg 0.0-1 V indgangsområde
Vælg 0.2-1 V indgangsområde
Vælg 0-5 V indgangsområde
Vælg 1-5 V indgangsområde
Vælg 0-10 V indgangsområde
Vælg 2-10 V indgangsområde
Vælg 0-20 mA indgangsområde
Vælg 4-20 mA indgangsområde
Vælg 2-leder følertilslutning
Vælg 3-leder følertilslutning
Vælg 4-leder følertilslutning
Indstil modstandsværdi lav
Indstil modstandsværdi høj
Vælg Celsius som temperaturenhed
Vælg Fahrenheit som temperaturenhed
Vælg TC-følertype
Vælg Ni-følertype
Vælg Pt-følertype
Vælg displayenheder
Vælg kommaplacering
Indstil displayområde lav
Indstil displayområde høj
Indstil relæer i % af indgangsområde
Indstil relæer i displayenheder
Vælg Pt10 som følertype
Vælg Pt20 som følertype
Vælg Pt50 som følertype
Vælg Pt100 som følertype
Vælg Pt200 som følertype
Vælg Pt250 som følertype
Vælg Pt300 som følertype
Vælg Pt400 som følertype
Vælg Pt500 som følertype
Vælg Pt1000 som følertype
Vælg Ni50 som følertype
Vælg Ni100 som følertype
Vælg Ni120 som følertype
Vælg Ni1000 som følertype
Vælg TC-B som følertype
Vælg TC-E som følertype
Vælg TC-J som følertype
Vælg TC-K som følertype
Vælg TC-L som følertype
Vælg TC-N som følertype
Vælg TC-R som følertype
Vælg TC-S som følertype
Vælg TC-T som følertype
Vælg TC-U som følertype
Vælg TC-W3 som følertype
Vælg TC-W5 som følertype
Vælg TC-LR som følertype
Vælg OFF-funktion - relæ er permanent OFF
Vælg POWER-funktion - relæ viser power-status OK
Vælg FEJL-funktion - relæ viser kun følerfejl
Vælg VINDUE-funktion - relæet styres af 2 setpunkter
Vælg SETPUNKT-funktion - relæet styres af 1 setpunkt
RULLENDE HJÆLPETEKSTER I DISPLAYLINIE 3
Vælg kontakt normalt åben
Vælg kontakt normalt lukket
Indstil relæ-setpunkt
Aktiver relæ ved faldende signal
Aktiver relæ ved stigende signal
Indstil relæ-hysterese
Ingen følerfejlsaktion - udefineret status ved fejl
Relækontakt bryder ved fejl
Relækontakt slutter ved fejl
Hold relæstatus ved fejl
Sæt relæ ON-forsinkelse i sekunder
Sæt relæ OFF-forsinkelse i sekunder
Relækontakt er lukket inden for vinduet
Relækontakt er åben inden for vinduet
Indstil setpunkt høj for relævindue
Indstil setpunkt lav for relævindue
Indstil hysterese for relævindue
Ingen følerfejlsaktion - udefineret status ved fejl
Relækontakt bryder ved fejl
Relækontakt slutter ved fejl
Hold relæstatus ved fejl
Sæt relæ ON-forsinkelse i sekunder
Sæt relæ OFF-forsinkelse i sekunder
Relækontakt bryder ved fejl
Relækontakt slutter ved fejl
Vælg strøm som analog udgangstype
Vælg spænding som analog udgangstype
Vælg 0-20 mA udgangsområde
Vælg 4-20 mA udgangsområde
Vælg S4-20 mA udgangsområde med loop overvågning
Vælg 20-0 mA udgangsområde
Vælg 20-4 mA udgangsområde
Vælg S20-4 mA udgangsområde med loop overvågning
Vælg ingen fejlaktion - udgang udefineret ved fejl
Vælg downscale ved fejl
Vælg NAMUR NE43 downscale ved fejl
Vælg NAMUR NE43 upscale ved fejl
Vælg 0.0-1 V udgangsområde
Vælg 0.2-1 V udgangsområde
Vælg 0-5 V udgangsområde
Vælg 1-5 V udgangsområde
Vælg 0-10 V udgangsområde
Vælg 2-10 V udgangsområde
Vælg 1-0.0 V udgangsområde
Vælg 1-0.2 V udgangsområde
Vælg 5-0 V udgangsområde
Vælg 5-1 V udgangsområde
Vælg 10-0 V udgangsområde
Vælg 10-2 V udgangsområde
Indstil temperatur for analog udgang lav
Indstil temperatur for analog udgang høj
Gå til password-indstilling
Gå til simuleringstilstand
Udfør proceskalibrering
Gå til displayopsætning
Udfør memory-operationer
Gå til relæ latch opsætning
Overfør gemt opsætning til 4116
Gem 4116-opsætning i 4501
Juster LCD-kontrast
Juster LCD-baggrundsbelysning
Angiv TAG-nr. - udfyld alle pladser
Analog udgangsværdi vises i displaylinie 3
TAG-nr. vises i displaylinie 3
[49]
[50]
[51]
[52]
[53]
[54]
[55]
[56]
[57]
[58]
[59]
[60]
[61]
[62]
[63]
[64]
[65]
[66]
[67]
Kalibrer indgang lav til procesværdi?
Kalibrer indgang høj til procesværdi?
Tillad simuleringstilstand?
Indstil simuleringsværdi for indgang
Relæsimulering - brug 1og 2til at skifte mellem
relæ 1 og 2
Tillad passwordbeskyttelse?
Angiv nyt password
Tillad Fastset-funktionalitet?
Relæ-setpunkt - tryk 3for at gemme
Relæ-setpunkt - Read only
Vælg sprog
Brug proceskalibreringsværdier?
Indstil værdi for lavt kalibreringspunkt
Indstil værdi for højt kalibreringspunkt
Vælg CJC-klemme (tilbehør)
Vælg intern CJC temperatursensor
Aktiver relæ-latch funktionen
Relæ latch aktiveret - tryk 3for at godkende
Relæ 1 er latched - tryk 1for at resette
Relæ 2 er latched - tryk 2for at resette
Relæerne er latched tryk 1eller 2for at resette relæ
1 eller relæ 2
Frigør relælås? (hvis forholdene tillader)
Gå til setup menu? (latchede relæer kan resette!)

30 31
Relæ latched
OFF-forsinkelse
ON-forsinkelse
Indgangs-
signal
Hysterese
Setpunkt
(stigende)
Tid
Sluttet
Brudt
Relækontakt
(N.O.)
Frigørelse ikke mulig (setpunkt stadig overskredet)
Frigørelse ikke mulig (setpunkt-hysterese stadig overskredet)
Frigørelse ikke mulig (OFF-forsinkelse stadig overskredet)
Frigørelse mulig (manuel deaktivering)
Hysterese
Setpunkt høj
ON-forsinkelse OFF-forsinkelse
Relæ latched Relæ latched
Sluttet
Brudt
Relækontakt (N.O.)
Frigørelse ikke mulig (stadig inden for vindue)
Frigørelse ikke mulig (inden for hysterese)
Frigørelse ikke mulig (OFF-forsinkelse stadig aktiv)
Frigørelse mulig
Tid
Vindue
Grafisk afbildning af latchfunktion setpunkt Grafisk afbildning af latchfunktionen vindue
ON-forsinkelse OFF-forsinkelse
Hysterese
Setpunkt lav

32 33
Grafisk afbildning af relæfunktionen setpunkt
Grafisk afbildning af relæfunktionen vindue
t
Off N.C.
On N.C. On N.C.
10
10
20
20
30
30
40
40
50
50
60
60
70
70
80
80
90
90
100
100
0
Off N.O. Off N.O.
On N.O.
t
10
10
20
20
30
30
40
40
50
50
60
60
70
70
80
80
90
90
100
100
0
Off N.O. Off N.O.On N.O.
Off N.C.On N.C. On N.C.
RelæenhederRelæenheder
Setpunkt = 50
Hysterese = 10
Hysterese = 10
Setpunkt = 50
Relæaktion: Stigende Relæaktion: Faldende
1
2
On On On
Off OffOff Off Off Off
On On On
1
2
t
10
10
20
20
30
30
40
40
50
50
60
60
70
70
80
80
90
90
100
100
0
t
10
10
20
20
30
30
40
40
50
50
60
60
70
70
80
80
90
90
100
100
0
22 2 2
1 1 11
Relæenheder
Øvre setpunkt = 60
Hysterese = 5
Hysterese = 5
Nedre setpunkt = 40
Relæfunktion: Vindue (vist for stigende signal)
Kontakt: Lukket inden for vindue =
Kontakt: Åben inden for vindue =
Relæenheder
Øvre setpunkt = 60
Hysterese = 5
Hysterese = 5
Nedre setpunkt = 40
Relæfunktion: Vindue (vist for faldende signal)
Kontakt: Lukket inden for vindue =
Kontakt: Åben inden for vindue =
UNIVERSAL TRANSMITTER
PReasy 4116
CONTENTS
Warning .............................................................................. 34
Symbol identification.......................................................... 35
Safety instructions.............................................................. 35
EC declaration of conformity ............................................. 37
How to dismantle system 4000 ......................................... 38
When front LED lights red / display shows AO.ER............ 38
Advanced features ............................................................. 39
Application ......................................................................... 39
Technical characteristics .................................................... 39
Applications........................................................................ 41
Order codes ....................................................................... 42
Electrical specifications...................................................... 42
Visualisation in the 4501 of sensor error detection and
input signal outside range.................................................. 45
Sensor error detection limits.............................................. 46
Error indications ................................................................. 46
Connections ....................................................................... 47
Block diagram .................................................................... 48
Configuration / operating the function keys ...................... 49
Routing diagram................................................................. 55
Routing diagram, Advanced settings (ADV.SET)................ 58
Routing diagram,
Manual deactivation of the latch function.......................... 59
Graphic depiction of latch function setpoint ..................... 62
Graphic depiction of latch function window...................... 63
Graphic depiction of relay action setpoint......................... 64
Graphic depiction of relay action window ......................... 64

34 35
WARNING
This device is designed for connection to hazardous electric
voltages.
Ignoring this warning can result in severe personal injury or
mechanical damage.
To avoid the risk of electric shock and fire, the safety
instructions of this manual must be observed and the guidelines
followed. The specifications must not be exceeded, and the
device must only be applied as described in the following.
Prior to the commissioning of the device, this manual must be
examined carefully.
Only qualified personnel (technicians) should install this device.
If the equipment is used in a manner not specified by the
manufacturer, the protection provided by the equipment may be
impaired.
WARNING
To keep the safety distances, the relay contacts on the device
must not be connected to both hazardous and non-hazardous
voltages at the same time.
SYSTEM 4000 must be mounted on a DIN rail according to DIN
46277.
WARNING
Until the device is fixed, do not connect hazardous voltages to
the device.
The following operations should only be carried out on a
disconnected device and under ESD safe conditions:
General mounting, connection and disconnection of wires.
Troubleshooting the device.
Repair of the device and replacement of circuit breakers
must be done by PR electronics A/S only.
HAZARD-
OUS
VOLTAGE
INSTAL-
LATION
GENERAL
WARNING
Do not open the front plate of the device as this will cause
damage to the connector for the display / programming front
PR 4501. This device contains no DIP-switches or jumpers.
SYMBOL IDENTIFICATION
Triangle with an exclamation mark: Warning / demand.
Potentially lethal situations.
The CE mark proves the compliance of the device with
the essential requirements of the directives.
The double insulation symbol shows that the device
is protected by double or reinforced insulation.
SAFETY INSTRUCTIONS
DEFINITIONS:
Hazardous voltages have been defined as the ranges: 75 to 1500 Volt DC, and
50 to 1000 Volt AC.
Technicians are qualified persons educated or trained to mount, operate, and
also troubleshoot technically correct and in accordance with safety regulations.
Operators, being familiar with the contents of this manual, adjust and operate
the knobs or potentiometers during normal operation.
RECEIPT AND UNPACKING:
Unpack the device without damaging it. The packing should always follow the
device until this has been permanently mounted.
Check at the receipt of the device whether the type corresponds to the one
ordered.
ENVIRONMENT:
Avoid direct sunlight, dust, high temperatures, mechanical vibrations and shock,
as well as rain and heavy moisture. If necessary, heating in excess of the stated
limits for ambient temperatures should be avoided by way of ventilation.
All devices fall under Installation Category II, Pollution Degree 1, and Insulation
Class II.
MOUNTING:
Only technicians who are familiar with the technical terms, warnings, and
instructions in the manual and who are able to follow these should connect the
device.
Should there be any doubt as to the correct handling of the device, please
contact your local distributor or, alternatively, PR electronics A/S, Lerbakken
10, DK-8410 Rønde, Denmark, tel: [phone].

36 37
Mounting and connection of the device should comply with national legislation
for mounting of electric materials, i.e. wire cross section, protective fuse, and
location. Descriptions of input / output and supply connections are shown in the
block diagram and side label.
The following apply to fixed hazardous voltages-connected devices:
The max. size of the protective fuse is 10 A and, together with a power
switch, it should be easily accessible and close to the device. The power
switch should be marked with a label indicating that it will switch off the
voltage to the device.
Year of manufacture can be taken from the first two digits in the serial number.
UL INSTALLATION REQUIREMENTS:
Use 60/75°C copper conducters only
For use only in pollution degree 2 or better
Max. ambient temperature..................... 60°C
Max. wire size......................................... AWG 26-14
UL file number........................................ E231911
CALIBRATION AND ADJUSTMENT:
During calibration and adjustment, the measuring and connection of external
voltages must be carried out according to the specifications of this manual. The
technician must use tools and instruments that are safe to use.
NORMAL OPERATION:
Operators are only allowed to adjust and operate devices that are safely fixed
in panels, etc., thus avoiding the danger of personal injury and damage. This
means there is no electrical shock hazard, and the device is easily accessible.
CLEANING:
When disconnected, the device may be cleaned with a cloth moistened with
distilled water.
LIABILITY:
To the extent that the instructions in this manual are not strictly observed, the
customer cannot advance a demand against PR electronics A/S that would
otherwise exist according to the concluded sales agreement.
EC DECLARATION OF CONFORMITY
As manufacturer
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
hereby declares that the following product:
Type: 4116
Name: Universal transmitter
is in conformity with the following directives and standards:
The EMC Directive 2004/108/EC and later amendments
EN 61326-1
For specification of the acceptable EMC performance level, refer to the
electrical specifications for the module.
The Low Voltage Directive 2006/95/EC and later amendments
EN 61010-1
Rønde, 28 August 2009 Kim Rasmussen
Manufacturer’s signature
