PROPOINT Air Shear User manual

User Manual
8380198V 2.0
Air Shear
Please read this manual before use.

3
For technical questions call: 1-800-665-8685
Air Shear
8380198V 2.0
SPECIFICATIONS
Air consumption 4 CFM @ 90 PSI
Max. cutting capacity 16 gauge
No load speed 2,500 SPM
Max. air pressure 120 PSI
Air inlet 1/4” NPT
INTRODUCTION
The Straight Grip Air Shear shears plastic, tin, aluminum, steel and other metals and with its heavy duty carbon steel
cutting blades and lets you cut up to 16 gauge steel. It is ideal for body shops, machine shops, and heating and air
conditioning contractors.
IMPORTANT SAFETY PRECAUTIONS
WARNING! Read and understand all instructions before using this tool. Keep this manual for the safety warnings
and precautions, operating, inspection and maintenance instructions. When using this tool, basic precautions
should always be followed to reduce the risk of personal injury and/or damage to the equipment. Note that when
this manual refers to a part number, it refers to the parts list included. Before allowing someone else to use this tool,
make sure they are aware of all safety information.
WORK AREA
1. Keep your work area clean and well lit. Cluttered and dark areas invite accidents.
2. Operate in a safe work environment. Do not use machines or air tools in damp or wet locations. Do not expose
to rain. Do not use power tools in the presence of flammable gases or liquids.
3. Keep children, bystanders and visitors away from the work area. Do not let them handle tools or extension
cords. No one should be in the work area if they are not wearing suitable protective equipment.
4. Store unused equipment. When not in use, tools must be stored in a dry location to prevent rust. Always lock up
tools and keep them out of reach of children.

AIr Shear
4For technical questions call: 1-800-665-8685
V 2.08380198
PERSONAL SAFETY
1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection.
Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection.
Protect your hands with suitable gloves. Wear a full face shield if your work creates metal filings or wood chips.
Protect your head from falling objects by wearing a hard hat. Wear an ANSI approved dust mask or respirator
when working around metal, wood and chemical dusts and mists. Wear ANSI approved earplugs. Protective,
electrically non-conductive clothes and non-skid footwear are recommended when working. Wear steel toed
boots to prevent injury from falling objects.
2. Do not over reach; keep proper footing and balance at all times. Proper footing and balance enables better
control of the tool in unexpected situations.
3. Keep any articles of clothing, jewelry, hair etc. away from moving parts. These can be caught in moving parts,
resulting in damage to the tool and/or serious injury.
4. Stay alert, watch what you are doing and use your common sense. Do not operate any machine or tool when
you are tired, under the influence of drugs, alcohol or medications.
5. Use clamps or other practical ways to secure and support the work piece to a stable platform. Holding the work
piece by hand or against your body is unstable and may lead to loss of control.
VIBRATION PRECAUTIONS
This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical
injury, particularly to the hands, arms and shoulders.
1. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and then
have regular medical check ups to ensure medical problems are not being caused by or worsened from tool
use. Pregnant women or people who have impaired blood circulation to the hands, past hand injuries, nervous
system disorders, diabetes or Raynaud’s Disease should not use this tool. If you feel any medical symptoms
related to vibrations (such as tingling, numbness, and white or blue fingers), seek medical attention
as soon as possible.
2. Do not smoke during use. Nicotine reduces the blood flow to the hands and fingers, increasing the risk of
vibration-related injury.
3. Wear suitable gloves to reduce the vibration effects on the user.
4. Use tools with the lowest amount of vibration when there is a choice between different processes.
5. Do not use for extended periods. Take frequent breaks when using this tool.
6. Let the tool do the work. Grip the tool as lightly as possible (while still keeping safe control of it).
7. To reduce vibrations, maintain tool as explained in this manual. If abnormal vibrations occur, stop using
this tool immediately.
8. This tool will not stop moving immediately. Do not lay the tool down or leave it unattended until it has come
to a complete stop. A part that is moving could make the tool jump or grab a surface and pull the tool out of
your control.

Air Shear
5
For technical questions call: 1-800-665-8685
V 2.0 8380198
SPECIFIC SAFETY PRECAUTIONS
1. The warnings and precautions discussed in this manual cannot cover all possible conditions and situations that
may occur. It must be understood by the operator that use common sense and caution are factors which cannot
be built into this product, but must be supplied by the operator.
2. Install an in-line shutoff valve to allow immediate control over the air supply in an emergency, even if a
hose is ruptured.
3. Use this tool with both hands only. Using tools with only one hand can result in loss of control.
4. Do not lay the tool down until it has come to a complete stop. Moving parts can grab the surface and pull the
tool out of your control.
5. Before using the Shear, make sure the Blades (55, 54, 56) are properly attached to the tool. Be sure the Blades
are not dull, cracked, or bent.
6. The Blades will become hot while cutting. Allow the Blades to completely cool before touching.
7. Allow the Blades to move at full speed before feeding them into the work piece. Do not force the Blades into
the work piece when cutting. Apply moderate pressure, allowing the Blades to cut without being forced. When
turning off the Shear, allow the Blades to stop on their own. Do not press against the Blades to stop them.
8. Always use recommended replacement Blades. The recommended replacement Left Blade (55), Center Blade
(54), and Right Blade (56) are available from Princess Auto LTD.
TOOL USE AND CARE
1. Use the right tool for the job. Do not attempt to force a small tool or attachment to do the work of a larger
industrial tool. The tool will perform better and more safely at the task for which it was intended. Do not modify
this tool or use for a purpose for which it was not designed.
2. Securely hold this tool using both hands. Using tools with only one hand can result in loss of control.
3. Maintain tools with care. Keep tools clean, sharp and in good condition for a better and safer performance.
Follow instructions for lubricating and changing accessories. Inspect tool fittings, alignment and hoses
periodically and, if damaged, have them repaired by an authorized technician or replaced. The handles must
be kept clean, dry and free from oil and grease at all times. A properly maintained tool reduces the risk of
binding and is easier to control. Sharp tools are safer than tools which have become dull because you do not
have to apply excessive amounts of force to make your cuts. Applying excessive force can lead to slips and
damage to your work or personal injury.
4. Remove adjusting keys and wrenches. Check that keys and adjusting wrenches are removed from the tool or
machine before connecting it. A wrench or key that is left attached to a rotating part of the tool increases the
risk of personal injury.
5. Avoid unintentional starts. Be sure that the throttle switch is in neutral or OFF position when not in use and
before connecting it to any air source. Do not carry the tool with fingers near or on the switch.
6. Only use the lubricants supplied with the tool or specified by the manufacturer. Other lubricants may not be
suitable and may damage the tool or even make the tool explode.
7. When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust.
8. Maintain the label and name plate on the tool. These carry important information. If unreadable or missing,
contact Princess Auto for a replacement.

AIr Shear
6For technical questions call: 1-800-665-8685
V 2.08380198
AIR SOURCE
1. Disconnect air supply. Disconnect tools from air pressure
source when not in use, before cleaning, servicing or
changing a piece or accessory. After disconnecting,
discharge any residual air pressure.
2. Do not use tools if the trigger switch does not function
properly. Any tool that cannot be controlled with the ON/
OFF switch is dangerous and must be repaired.
3. Use proper size and type of air pressure line and fittings.
The recommended air line for a tool with a 1/4” inlet is
3/8” I.D.
4. Always verify prior to using a tool that the air source has
been adjusted to the rated air pressure or within the rated
air-pressure range. Over pressurizing a tool may cause
bursting, abnormal operation, breakage of the tool or
serious injury to persons. Use only clean, dry, regulated
compressed air at the rated range as marked on the tool.
5. Never use pure oxygen, carbon dioxide, combustible
gases or any bottled gas as an air source for a tool. Such gases are capable of causing an explosion and
serious injury to persons. Do not use an air source besides an air compressor to power this tool.
6. Always use an air regulator, an in-line filter and a moisture trap in your compressed air system. These
accessories will increase the tool’s life and keeps the tool in good working condition. 7. Drain the air tank
daily. Water in the air line will damage the tool.
8. Clean air inlet filter weekly.
9. Avoid using too long of an air hose. The longer the hose, the lower the pressure will be at the end of the hose,
to the point that it may not meet the minimum required for the tool. As well, a longer hose can become a
tripping hazard.
10. Keep hose away from heat, oil and sharp edges. Check hose for wear, and make certain that all connections
are secure.
11. Always carry a tool by its handle, never carry the tool by the air hose.
12. Line pressure should be increased to compensate for unusually long air hoses (over 26 ft). The hose diameter
should be 3/8” I.D.
13. Air tool CFM consumption ratings are based upon a 25% duty cycle. If you require continuous duty,
a larger compressor will be required (eg. 4.0 CFM tool at continuous duty requires 16.0 CFM to function at
maximum torque).

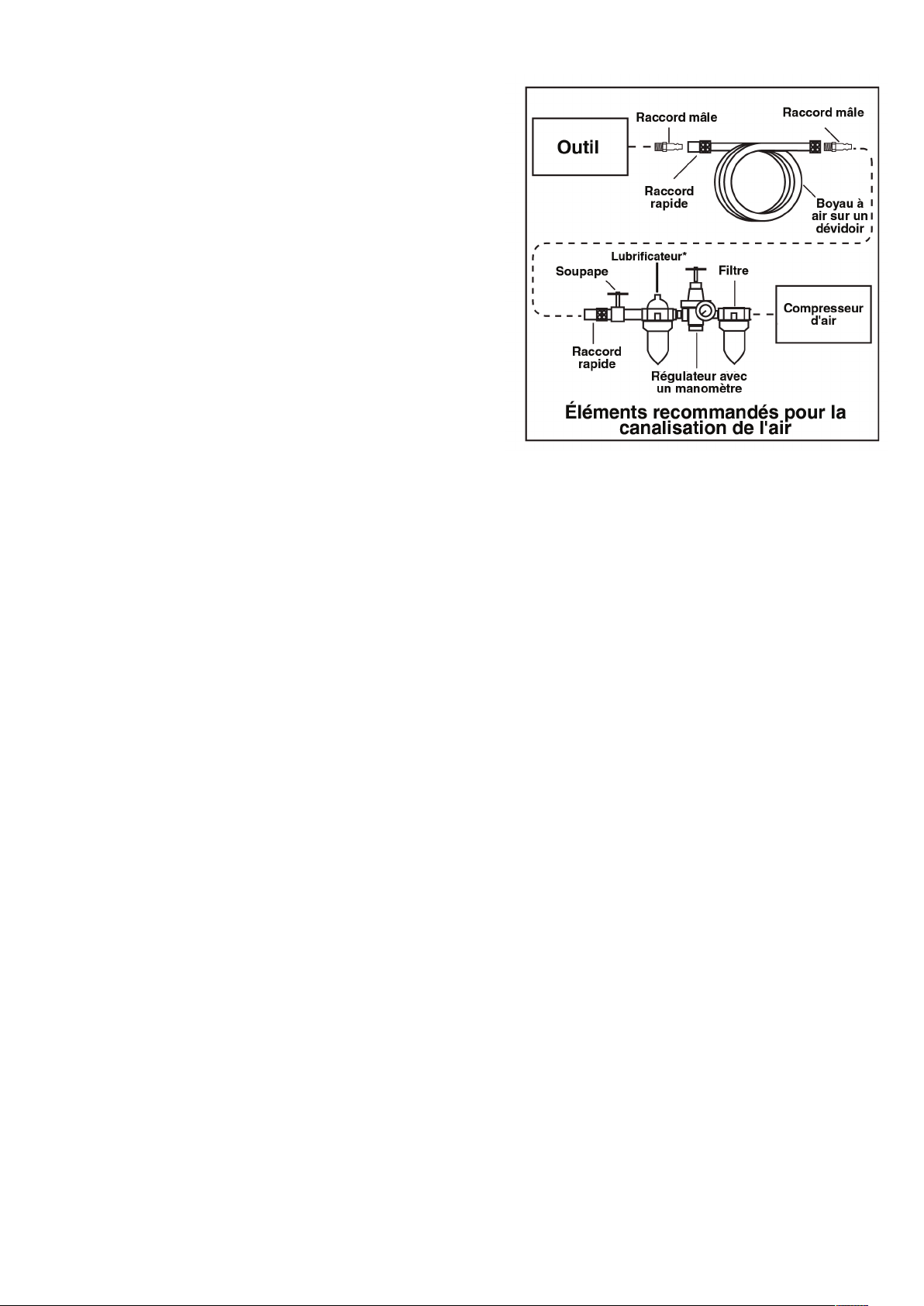

See the diagram above for recommended components of an air line.
AIR SOURCE INSTALLATION
1. Set the air pressure regulator on the air compressor to 90 PSI. Do not exceed the tool’s recommended air
pressure. Excess pressure could result in damage to the tool, to your work piece or serious injury.
2. Prepare a standard 1/4” air connector for use with your tool. Wrap the threaded portion of the air connector
with thread tape. Attach it to the tool’s air inlet. Tighten securely.
3. Attach a standard quick connector to the air source’s hose. Attach the air hose to the tool.
Note: If you are not using an in-line oiler, add a few drops of air tool oil in the tool’s air inlet before use. In the
same manner, add a few drops after every hour of use.
4. Check the air line and its connections for air leaks. Do not use this tool until you have repaired all air leaks.
Note: Turn off the air compressor, disconnect the air pressure hose and discharge any residual pressure inside
the tool before changing accessories or making any adjustments to the tool. Failure to do so could result in
severe injury, tool or property damage.

Air Shear
7
For technical questions call: 1-800-665-8685
V 2.0 8380198
LUBRICATION
1. All air tools are packed in grease to prevent corrosion of internal parts during shipping and storage. We
recommend you clean this out to have optimum performance from your new air tool. Add a generous amount of
air tool oil in the air inlet, and then run the tool under no load until exhaust is clear to remove packing grease.
For future maintenance, add only one or two drops of oil daily.
2. It is very important that the tool be properly lubricated. Without proper lubrication, the tool will not work
properly and parts will wear prematurely. Manually dropping a drop or two of air tool oil once a day into the
tool’s male connector is better than using an automatic in-line lubricator, which should only be required when
there are multiple users of the same tool.
3. Keep the in-line lubricator filled and correctly adjusted. It should be regularly checked and filled with air tool
oil. Proper adjustment of the in-line lubricator is performed by placing a sheet of paper next to the exhaust ports
and holding the throttle open approximately 30 seconds. The lubricator is properly set when a light stain of oil
collects on the paper. Excessive amounts of oil should be avoided.
4. Air tool oil is the only recommended lubricant for use in all air tools. Do not try to use other types of lubricants
to oil your tools. Using the wrong lubricant will cause premature tool failure and/or loss of power. Use
only recommended lubricants, specially made for pneumatic applications. Substitutes may harm the rubber
compounds in the tool’s O-rings and other rubber parts.
5. Oiling your air tool regularly is important, but it is also important not to over oil your air tool. Over oiling can
cause premature tool failure. Your tool may not be ruined, but it will begin to experience loss of power that will
continually get worse until it no longer works, at which point the tool will have to be taken apart and cleaned of
excess oil.
6. In the event that it becomes necessary to store the tool for an extended period of time (overnight, weekend,
etc.), it should receive a generous amount of lubrication at that time. The tool should be run for approximately
30 seconds to ensure oil has been evenly distributed throughout the tool. The tool should be stored in a clean
and dry environment.
WARNING! NEVER use WD-40 to clean or lubricate your air tool. WD-40 is a solvent that will break down the
internal grease and cause the air tool to seize up.
UNPACKING
1. Carefully remove the parts and accessories from the box.
2. Make sure that all items listed in the parts lists are included.
3. Inspect the parts carefully to make sure the tool was not damaged while shipping.
4. Do not discard the packaging material until you have carefully inspected and satisfactorily operated the tool.
WARNING! If any part is missing, do not operate the tool until the missing parts are replaced. Failure to do so
could result in serious personal injury.

AIr Shear
8For technical questions call: 1-800-665-8685
V 2.08380198
OPERATION

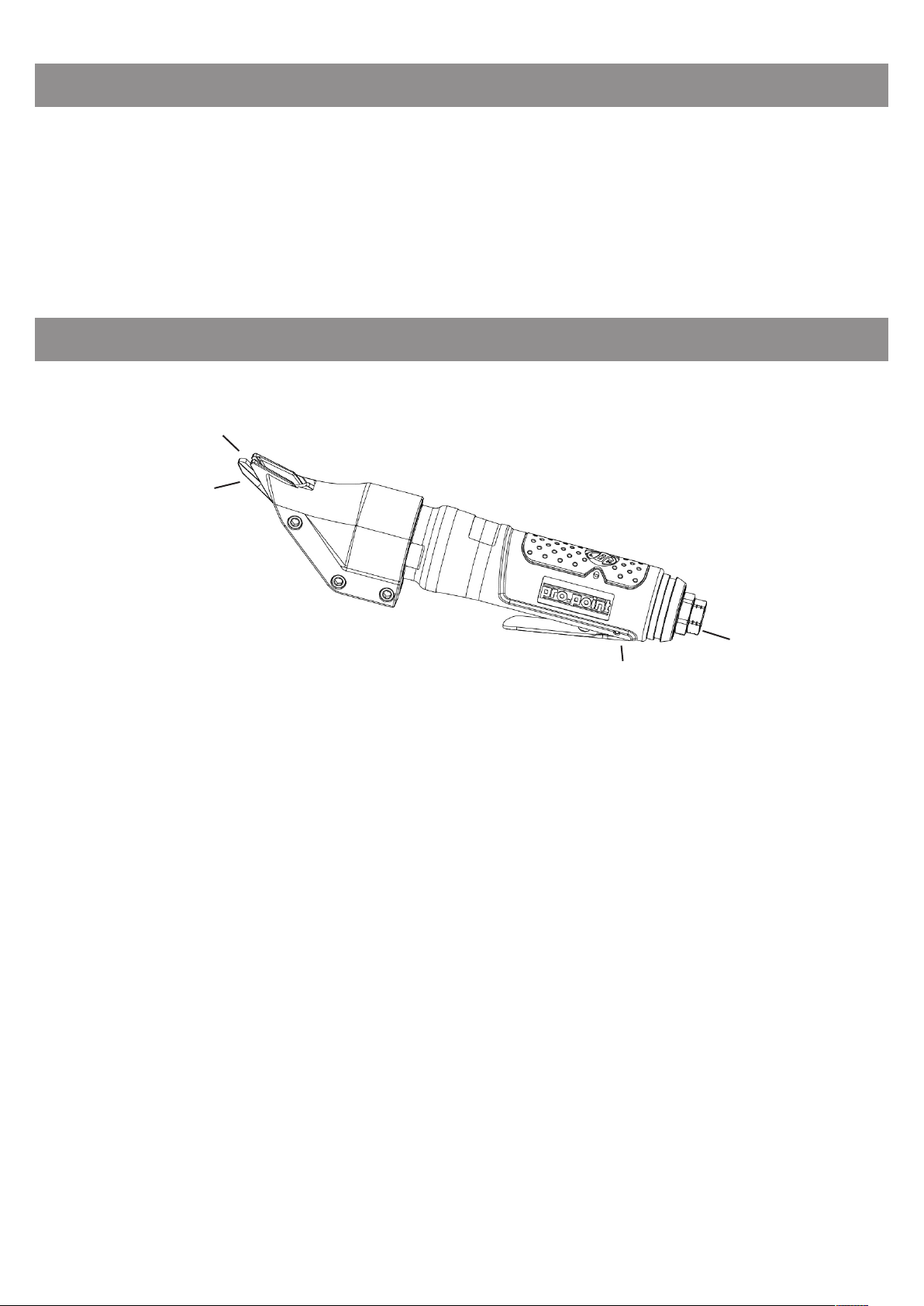

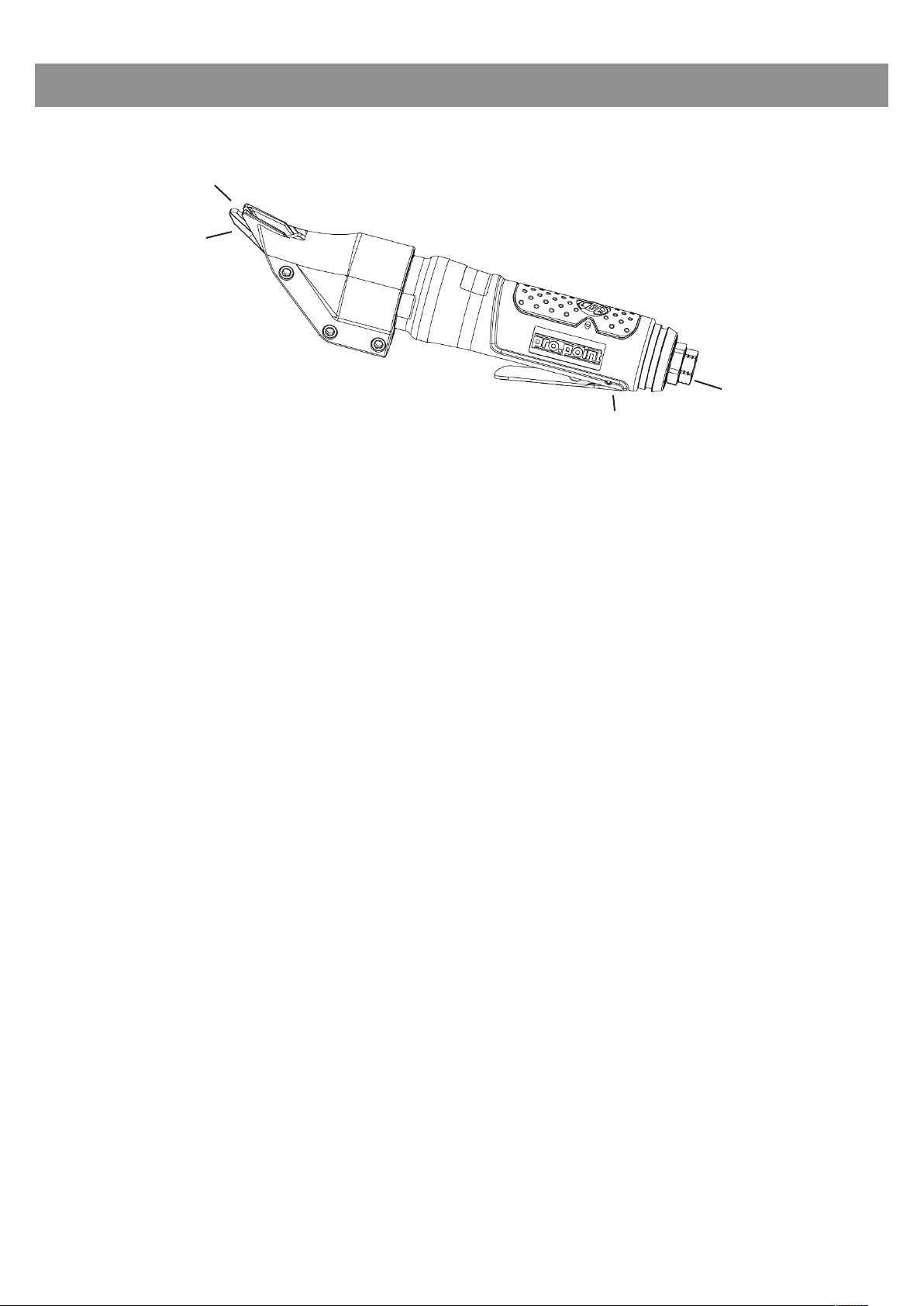

PARTS IDENTIFICATION
Left Blade (55)
Center Blade (54)
Trigger (4)
Air inlet (5)
INITIAL TOOL SET UP/ASSEMBLY
AIR SUPPLY
WARNING! To prevent serious injury from accidental operation: Do not install a female quick coupler on the tool.
Such a coupler contains an air valve that will allow the air tool to retain pressure and operate accidentally after
the air supply is disconnected.
Note: Air flow, and therefore tool performance, can be hindered by undersized air supply components.
1. The air hose must be long enough to reach the work area with enough extra length to allow free movement
while working.
2. Make sure the tool’s Trigger (4) is in the off position; refer to the “Product Features” section for description of
controls.
3. Close the in-line safety valve between the compressor and the tool.
4. Turn on the air compressor according to the manufacturer’s directions and allow it to build up pressure until it
cycles off.
5. Adjust the air compressor’s output regulator so that the air output is enough to properly power the tool, but the
output will not exceed the tool’s maximum air pressure (120 PSI) at any time. Adjust the pressure gradually,
while checking the air output gauge to set the right pressure range.
6. Inspect the air connections for leaks. Repair any leaks found.
7. If the tool will not be used at this time, turn off and detach the air supply, safely discharge any residual air
pressure, and release the throttle and/or turn the switch to its off position to prevent accidental operation.
Note: Residual air pressure should not be present after the tool is disconnected from the air supply. However, it is a
good safety measure to attempt to discharge the tool in a safe fashion after disconnecting to ensure that the tool is
disconnected and unpowered.
Figure A
55
54
5
4

Air Shear
9
For technical questions call: 1-800-665-8685
V 2.0 8380198
OPERATING INSTRUCTIONS
1. If an automatic oiler is not used, add a few drops of Pneumatic Tool Oil to the airline connection before use.
Add a few drops more after each hour of continual use.
2. IMPORTANT: Before first use, it is recommended to test the Shear on scrap material to determine the cutting
capacity of the Blades (55, 54, 56).
3. Connect the air supply hose to the Shear. Turn on the compressor, and set its regulator to the recommended
120 PSI for the Shear.
4. In order to keep the air supply hose out of the way, hang it over your shoulder.
5. Make sure to hold the Shear with both hands safely away from the Blades (55, 54, 56). (See Figure A.)
6. Place the Center Blade (54) underneath the lip of the work piece. Make sure the Left Blade (55) and Right
Blade (56) are above the lip of the work piece. (See Figure A.)
7. Squeeze the Trigger (4) and allow the Blades (55, 54, 56) to move at their fullest speed. Then move the Blades
slowly along the cut line of the work piece. Either cut completely through the work piece or pull the Shear
back through the cut portion of the work piece before releasing the Trigger. This will help keep the Blades from
getting caught in the work piece. (See Figure A.)
8. If the tool requires more force to accomplish the task, verify that the tool receives sufficient, unobstructed
airflow (4 CFM).
CAUTION! To prevent tool failure, resulting in injury: Do not exceed the tool’s maximum air pressure rating
(120 PSI). If the tool still does not have sufficient force at maximum pressure and sufficient airflow, then a larger
tool may be required.
9. To prevent accidents, turn off the Shear, detach the air supply, safely discharge any residual air pressure in the
tool, and release the Trigger (4) after use. Clean external surfaces of the tool with clean, dry cloth, and apply a
thin coat of tool oil. Then store the tool indoors out of children’s reach.
MAINTENANCE
1. Daily - Air Supply Maintenance: Every day, perform maintenance on the air supply according to the component
manufacturers’ instructions. The lubricator’s oil level needs to be maintained and the moisture filter must be
regularly drained. Performing routine maintenance on the air supply will allow the tool to operate more safely
and will also reduce wear on the tool.
2. Quarterly (every 3 months) - Tool Disassembly, Cleaning, and Inspection: Have the internal mechanism cleaned,
inspected, and lubricated by a qualified technician.

AIr Shear
10 For technical questions call: 1-800-665-8685
V 2.08380198
BLADE REPLACEMENT
To replace the Blades use only recommended replacement Blades (55, 54, 56) for this Shear. (See Figure B)
• Remove the two Screws (52) and Cutter Housing Nuts (51) from the Cutter Housing (50) of the Shear (See
Figure B)
• Remove the Center Blade (54) first then remove the Left Blade (55) Right Blade (56) and the two spacers (53).
(See Figure B.)
• Install the new Blades. Place the two spacers (53) between the new Left Blade (55) and Right Blade (56) and
insert into the Cutter Housing (50) (Figure B)
• Thread in the two screws (52) and tighten the two Cutter Housing Nuts (51) (See Figure B.)
Figure B
50
52
56
53
54
55
52
51
50
Cutter Housing (50)
Screw (52)
Right Blade (56)
Spacers (53)
Center Blade (54)
Left Blade (55)
Screw (52)
Cutter Housing Nuts (51)
Cutter Housing (50)

Air Shear
11
For technical questions call: 1-800-665-8685
V 2.0 8380198
DISPOSING OF THE TOOL
If your tool has become damaged beyond repair, do not throw it out. Bring it to the appropriate recycling facility.
TROUBLE SHOOTING
Problem(s) Possible cause(s) Suggested solution(s)
Tool runs at normal speed but loses
power under load.
Motor parts worn. • Have a qualified technician replace worn parts.
Lack of air tool oil. • Pour air tool oil into air inlet per instructions.
Tool runs slowly. Air flows slightly
from exhaust.
Motor parts jammed with dirt
particles. • Check air inlet filter for blockage.
• Pour air tool oil into air inlet as per instructions.
• Operate tool in short bursts quickly reversing rotation back
and forth where applicable.
• Disconnect supply. Free motor by rotating drive shank
manually where applicable
• Repeat above as needed. If this fails, bring to service
center.
Air flow blocked by dirt.
Excessive air tool oil in tool or
buildup of shipping grease.
• Run tool under no load for short periods of time until
exhaust clears.
Tools will not run. Air flows freely
from exhaust.
O-rings throttle valve dislodged
from seat inlet valve. • Have a qualified technician replace the O-ring.
Damage to, or excessive wearing
of internal parts • Bring to service centre
Tool will not shut off. O-rings throttle valve dislodged
from seat inlet valve. • Have a qualified technician replace the O-ring.
Loss of power or erratic
performance.
Excessive drain on the air line.
Moisture or restriction in the air
hose. Incorrect size or type of hose
connectors.
• Check the air supply. Ensure tool is connected to a 3/8”
I.D. or larger air hose with no kinks or restrictions and that
the fittings are connected properly.
Air compressor has insufficient
flow.
• Ensure tool is connected to a compressor whose rated flow
matches the tool.
Note: Repairs should be carried out by a qualified person

AIr Shear
12 For technical questions call: 1-800-665-8685
V 2.08380198
PARTS BREAKDOWN
No. Description Qty.
1 Motor Housing 1
2 Rubber Grip 1
3 Exhaust Deflector 1
4 Trigger 1
5 Air Inlet 1
6. Throttle Valve Plunger 1
7 Throttle Valve Seat 1
8 O-Ring 3
9 O-Ring 1
10 O-Ring 1
11 Spring Pin 1
12 Air Regulator 1
13 O-Ring 1
14 Spring 1
15 O-Ring 1
16 O-Ring 1
No. Description Qty.
23 Ball Bearing 1
24 Ball Bearing 1
25 Spring Pin 3
26 Rear End Plate 1
27 Cylinder 1
28 Front End Plate 1
29 Rotor 1
30 Rotor Blade 4
31 O-Ring 1
32 Work Spindle 1
33 Planetary Gear Assembly
( incl.33-1.33-2 ) 2
33-1 Planetary Gear 2
33-2 Bushing 2
34 Bushing 1
35 Washer 1
No. Description Qty.
36 Spacer 1
37 Ball Bearing 1
38 Eccentric Nut 1
41 Ball Bearing 1
42 Ball Bearing 1
44 Pin 2
45 Ring Gear 1
46 Spring Pin 2
47 Air Adapter 1
50 Cutter Housing 1
51 Cutter Housing Nut 3
52 Screw 3
53 Spacer 2
54 Center Blade 1
55 Left Blade 1
56 Right Blade 1

Manuel d'utilisateur
8380198V 2.0
Cisaille pneumatique
Veuillez lire ce manuel avant d'utiliser cet outil.

Cisaille pneumatique
3
En cas de questions techniques, appellez le: 1-800-665-8685
8380198 V 2.0
FICHE TECHNIQUE
Consommation d’air 4 pi cube/min à 90 lb/po carré
Capacité maximale de coupe Calibre 16
Vitesse à vide 2 500 courses/min
Pression d’air maximale 120 lb/po carré
Entrée d’air 1/4 po NPT
INTRODUCTION
La cisaille pneumatique à poignée droite coupe le plastique, l’étain, l’aluminium, l’acier et d’autres métaux, grâce
à ses lames de coupe en acier au carbone robuste et permet même de couper de l’acier de calibre 16. Elle est
idéale pour les ateliers de carrosserie, les ateliers d’usinage, les chauffagistes et les transformateurs d’appareils de
climatisation.
MESURES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil. Conservez ce manuel
qui contient les avertissements, les consignes de sécurité, les instructions d’utilisation, d’inspection et d’entretien.
Lorsque vous utilisez cet outil, vous devez toujours prendre les précautions de base pour réduire le risque de
blessures et/ou de dommage à l’équipement. Veuillez noter que lorsque ce manuel fait référence à un numéro
de pièce, il fait référence à la liste des pièces ci-incluse. Avant de permettre à un autre individu d’utiliser cet outil,
assurez-vous qu’il connaît toutes les consignes de sécurité.
AIRE DE TRAVAIL
1. Gardez votre aire de travail propre et bien éclairée. Les endroits encombrés et sombres sont une invitation
aux accidents.
2. Travaillez dans un environnement de travail sécuritaire. N’utilisez pas les machines ou les outils pneumatiques
dans des endroits humides ou mouillés. Gardez l’outil à l’abri de la pluie. N’utilisez pas d’outils électriques en
présence de gaz ou de liquides inflammables.
3. Gardez les enfants, les spectateurs et les visiteurs à l’écart de l’aire de travail. Ne laissez-les pas manipuler les
outils ou les rallonges de câble. Aucune personne ne doit se trouver dans l’aire de travail à moins de porter
l’équipement de protection approprié.
4. Entreposez l’équipement non utilisé. Lorsqu’ils ne sont pas en usage, les outils doivent être entreposés dans
un endroit sec pour prévenir la rouille. Gardez toujours les outils dans un endroit verrouillé et hors de portée
des enfants.

Cisaille pneumatique
4En cas de questions techniques, appellez le: 1-800-665-8685
8380198V 2.0
SÉCURITÉ PERSONNELLE
1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections pour les voies
respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes de
sécurité étanches approuvées ANSI qui offrent une protection frontale et latérale. Protégez vos mains à l’aide
de gants appropriés. Portez un écran facial panoramique si votre travail produit des limailles de métal ou
des copeaux de bois. Protégez votre tête de la chute d’objets en portant un casque de protection. Portez un
masque antipoussières ou un appareil respiratoire approuvé par l’ANSI lorsque vous travaillez près du métal,
du bois ou des poussières et vapeurs chimiques. Portez des bouchons d’oreille approuvés ANSI. Des vêtements
de protection non conducteurs et des chaussures antidérapantes sont recommandés pour le travail. Pour éviter
les blessures dues aux chutes d’objets, portez des chaussures à embout d’acier.
2. Ne vous étirez pas trop loin; restez stable et en équilibre en tout temps. Une stabilité et un équilibre appropriés
permettent d’avoir un meilleur contrôle de l’outil en cas de situations inattendues.
3. Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des pièces mobiles. Ils peuvent être coincés dans des
pièces mobiles, endommageant l’outil et/ou provoquant de graves blessures.
4. Restez alerte, portez attention à vos gestes et faites preuve de bon sens. N’utilisez pas d’appareil ni d’outil si
vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments.
5. Utilisez des brides de serrage ou un autre moyen pratique pour fixer et soutenir la pièce à travailler sur une
plate-forme stable. Une pièce à travailler tenue dans les mains ou appuyée contre le corps est instable et risque
d’entraîner une perte de contrôle.
PRÉCAUTIONS RELATIVES AUX VIBRATIONS
Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures
temporaires ou permanentes, surtout aux mains, aux bras et aux épaules.
1. Toute personne qui utilise des outils vibrateurs sur une base régulière ou pendant des périodes prolongées
doit d’abord consulter un médecin et se prêter régulièrement à des examens de santé pour s’assurer que
des problèmes médicaux ne sont pas causés ou aggravés par l’usage de l’outil. Les femmes enceintes ou les
personnes qui souffrent d’une mauvaise circulation sanguine aux mains, de blessures antérieures aux mains,
de troubles neurologiques, de diabète ou de la maladie de Raynaud ne doivent pas utiliser cet outil. Si vous
ressentez des symptômes reliés aux vibrations (comme un fourmillement, une perte de sensibilité, des doigts
blancs ou bleus), consultez un médecin le plus tôt possible.
2. Ne fumez pas pendant l’utilisation de l’outil. La nicotine réduit la circulation sanguine vers les mains et les doigts
et augmente le risque de blessure reliée aux vibrations.
3. Portez des gants appropriés pour réduire les effets de vibration pour l’utilisateur.
4. Utilisez les outils qui produisent le moins de vibrations possible si vous pouvez choisir entre différents processus.
5. N’utilisez pas l’outil pendant des périodes prolongées. Prenez souvent des pauses lorsque vous utilisez cet outil.
6. Laissez l’outil faire le travail. Tenez l’outil le moins serré possible (tout en le contrôlant de manière sécuritaire).
7. Pour réduire les vibrations, entretenez l’outil selon les directives figurant dans ce manuel. En cas de vibrations
anormales, cessez d’utiliser cet outil immédiatement.
8. Cet outil ne cessera pas de bouger immédiatement. Ne laissez pas l’outil sur le sol ou sans surveillance avant
qu’il ne s’immobilise. Une pièce mobile pourrait faire sauter l’outil ou saisir une surface et vous pourriez ne plus
pouvoir contrôler l’outil.

Cisaille pneumatique
5
En cas de questions techniques, appellez le: 1-800-665-8685
8380198 V 2.0
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
1. Les avertissements et les précautions mentionnés dans ce manuel ne peuvent couvrir toutes les conditions et
situations pouvant se produire. L’opérateur doit comprendre qu’il doit faire preuve de bon sens et prendre les
précautions nécessaires pour assurer sa sécurité lors de l’utilisation de l’outil.
2. Installez un robinet d’arrêt sur conduite afin de permettre une commande immédiate de l’alimentation en air, en
cas d’urgence, même si un tuyau se fend.
3. Utilisez l’outil avec les deux mains en tout temps. L’utilisation d’un outil d’une seule main peut causer une perte
de contrôle.
4. Ne déposez pas l’outil avant qu’il ne soit complètement arrêté. Des pièces en mouvement peuvent saisir la
surface et tirer l’outil hors de votre contrôle.
5. Avant d’utiliser la cisaille, vérifiez que les lames (55, 54, 56) y sont correctement fixées. Veillez aussi à ce que
les lames ne soient ni émoussées, ni fissurées, ni tordues.
6. Les lames deviennent chaudes pendant la coupe. Laissez refroidir les lames complètement avant de les toucher.
7. Laissez les lames se déplacer à la vitesse maximale avant de les enfoncer dans la pièce à travailler. Ne forcez
pas les lames à entrer dans la pièce à travailler pendant la coupe. Appliquez une pression modérée, en laissant
les lames couper sans les forcer. En arrêtant la cisaille, laissez les lames s’arrêter d’elles-mêmes. N’exercez pas
de pression contre les lames pour les immobiliser.
8. Utilisez toujours les lames de rechange recommandées. Les lames de rechange recommandées : lame gauche
(55), lame centrale (56) et lame droite (56) sont disponibles chez Princess Auto LTD.
UTILISATION ET ENTRETIEN DE L’OUTIL
1. Utilisez le bon outil pour effectuer le travail. N’utilisez pas de petit outil ou de petit accessoire pour effectuer le
travail d’un outil industriel plus gros. L’outil offrira une performance et une sécurité supérieures s’il est utilisé pour
une tâche à laquelle il est destiné. Ne modifiez pas cet outil et ne l’utilisez pas à des fins auxquelles il n’a pas
été conçu.
2. Tenez cet outil solidement avec les deux mains. L’utilisation d’un outil d’une seule main peut causer une perte
de contrôle.
3. Prenez soin des outils. Gardez les outils propres, affûtés et en bon état pour obtenir une performance supérieure
et plus sécuritaire. Suivez les instructions pour lubrifier et remplacer les accessoires. Vérifiez périodiquement les
raccords, l’alignement et les tuyaux flexibles de l’outil et, en cas de dommages, faites-les réparer ou remplacer
par un technicien autorisé. Les poignées doivent être propres, sèches et exemptes d’huile et de graisse en tout
temps. Un outil bien entretenu réduira les risques de coincement et sera plus facile à contrôler. Les outils affûtés
sont plus sécuritaires que les outils émoussés, car vous n’avez pas besoin d’utiliser une force excessive pour
couper. L’utilisation d’une force excessive peut causer des glissements et endommager votre travail ou causer
des blessures.
4. Enlevez les clavettes et les clés de réglage. Vérifiez si les clavettes et les clés de réglage ont été retirées de
l’outil ou de l’appareil avant de le brancher. Une clé ou clavette qui est laissée en place sur une pièce rotative
augmente le risque de blessures.
5. Évitez les mises en marche involontaires. Assurez-vous que le commutateur est en position neutre ou ARRÊT
lorsque l’outil n’est pas utilisé et avant de le brancher à une source d’air. Ne portez pas l’outil avec vos doigts
sur le commutateur ou à proximité de celui-ci.
6. Utilisez seulement des lubrifiants fournis avec l’outil ou spécifiés par le fabricant. Les autres lubrifiants peuvent
ne pas être appropriés et peuvent endommager l’outil ou même causer son explosion.
7. Si l’outil n’est pas utilisé pendant une période prolongée, appliquez une mince couche de lubrifiant sur les
pièces en acier pour éviter la rouille.
8. Veillez à maintenir intactes l’étiquette et la plaque signalétique de l’outil. Elles comportent des renseignements
importants. Si elles sont illisibles ou perdues, communiquez avec Princess Auto pour les remplacer.

Cisaille pneumatique
6En cas de questions techniques, appellez le: 1-800-665-8685
8380198V 2.0
SOURCE D’AIR
1. Débranchez l’alimentation en air. Débranchez les
outils de la source de pression d’air lorsqu’ils ne sont
pas utilisés, avant leur nettoyage, leur entretien ou le
changement d’une pièce ou d’un accessoire. Après leur
débranchement, évacuez toute pression d’air résiduelle.
2. N’utilisez pas les outils si la gâchette ne fonctionne pas
correctement. Tout outil qui ne peut pas être contrôlé à
l’aide du commutateur de MARCHE/ARRÊT constitue un
danger et doit être réparé.
3. Utilisez une conduite de pression d’air et des raccords
de type et de dimensions appropriées. La conduite d’air
recommandée pour un outil avec une entrée d’air de 1/4
po est de 3/8 po de D.I.
4. Avant d’utiliser l’outil, vérifiez toujours si la source d’air a
été réglée à la pression d’air nominale ou si elle se trouve
à l’intérieur de la plage de pression-air nominale. La
pressurisation excessive d’un outil peut causer l’éclatement, le fonctionnement anormal, le bris de l’outil ou des
blessures graves. Utilisez seulement de l’air comprimé propre, sec et régulé dans la plage nominale prescrite,
comme cela est indiqué sur l’outil.
5. N’utilisez jamais d’oxygène pur, de dioxyde de carbone, des gaz combustibles ou des gaz en bouteille comme
source d’air pour un outil. De tels gaz peuvent causer une explosion et des blessures graves. N’utilisez pas une
source d’air en plus d’un compresseur d’air pour alimenter cet outil.
6. Utilisez toujours un régulateur d’air, un filtre en ligne et un purgeur de condensat dans votre système
d’air comprimé. Ces accessoires augmenteront la durée de vie de l’outil et le garderont en bon état de
fonctionnement. 7. Purgez le réservoir d’air quotidiennement. La présence d’eau dans la conduite d’air
endommagera l’outil.
8. Nettoyez le filtre d’entrée d’air sur une base hebdomadaire.
9. Évitez d’utiliser un tuyau d’air trop long. Plus le tuyau est long, plus la pression sera basse à l’extrémité du
tuyau, au point où elle peut ne pas satisfaire le taux minimal requis pour l’outil. De plus, un tuyau plus long peut
constituer un risque de chute.
10. Gardez le tuyau loin de la chaleur, de l’huile et des rebords coupants. Vérifiez si le tuyau est usé et assurez-
vous que tous les branchements sont sûrs.
11. Transportez toujours un outil par sa poignée et jamais par le tuyau d’air.
12. La pression de conduite doit être augmentée pour compenser les tuyaux d’air inutilement trop longs (plus de 26
pi). Le diamètre du tuyau devrait mesurer 3/8 po de D.I.
13. Les taux de débit volumique (pi cube/min) de l’outil pneumatique sont basés sur un cycle de service de 25 %.
Si l’outil doit fonctionner continuellement, vous aurez besoin d’un plus gros compresseur (par exemple, un outil
qui consomme 4 pi cube/min d’air en service continu a besoin d’une alimentation de 16 pi cube/min pour
fonctionner à son régime maximal).
Référez-vous au diagramme plus haut pour voir les composants recommandés d’un système d’air comprimé.

Cisaille pneumatique
7
En cas de questions techniques, appellez le: 1-800-665-8685
8380198 V 2.0
INSTALLATION DE LA SOURCE D’AIR
1. Réglez le régulateur de pression de l’air à 90 lb/po carré sur le compresseur d’air. Ne dépassez pas la
pression d’air recommandée de l’outil. Une pression excessive pourrait endommager l’outil ou votre pièce de
travail, ou vous causer de sérieuses blessures.
2. Préparez un connecteur pneumatique standard de 1/4 po convenant à votre outil. Enveloppez la partie filetée
du connecteur pneumatique avec un ruban d’étanchéité pour filetage. Attachez le connecteur à l’entrée d’air
de l’outil. Serrez-les fermement.
3. Raccordez le tuyau de la source d’air à un raccord rapide standard. Attachez le tuyau d’air à l’outil.
Remarque : Si vous n’utilisez pas un graisseur automatique en ligne, versez quelques gouttes d’huile pour
outils pneumatiques dans l’entrée d’air de l’out il avant de vous en servir. Ensuite, ajoutez quelques gouttes de
plus après chaque heure d’utilisation.
4. Vérifiez le circuit d’air et les connections pour voir s’il y a une fuite. N’utilisez pas cet outil avant d’avoir réparé
toutes les fuites d’air.
Remarque : Éteignez le compresseur d’air, déconnectez l’outil du tuyau pneumatique et éliminez tout air
comprimé restant dans l’outil avant de changer d’accessoire ou de faire n’importe quel ajustement à l’outil. Le
non-respect de cet avertissement peut entraîner des blessures graves, des dommages à l’outil ou au matériel.
LUBRIFICATION
1. Afin de prévenir la corrosion de leurs pièces internes durant le transport et l’entreposage, tous les outils
pneumatiques sont empaquetés dans une graisse. Nous vous conseillons d’enlever cette graisse pour optimiser
le rendement de votre nouvel outil pneumatique. Pour enlever la graisse d’empaquetage, versez une bonne
quantité d’huile pour outils pneumatiques dans l’entrée d’air, puis faites marcher l’outil à vide jusqu’à ce que
les gaz d’échappement soient transparents. Ensuite, pour l’entretien régulier, ajoutez seulement une ou deux
gouttes d’huile chaque jour.
2. Il est très important que l’outil soit proprement lubrifié. Sans une bonne lubrification, l’outil ne fonctionnera pas
bien et ses pièces s’useront prématurément. Le fait d’ajouter quelques gouttes d’huile pour outils pneumatiques
chaque jour, dans le connecteur mâle de l’outil, est préférable à l’utilisation d’un graisseur en ligne pour outil
pneumatique, lequel ne devrait être requis que lorsque plusieurs personnes se servent du même outil.
3. Gardez le lubrificateur en ligne rempli d’huile et correctement réglé. Le lubrificateur en ligne devrait être vérifié
régulièrement et rempli d’huile pour outils pneumatiques. Pour bien ajuster le lubrificateur en ligne, placez une
feuille de papier à côté des orifices d’échappement et gardez l’accélérateur ouvert pendant 30 secondes. Le
lubrificateur est correctement réglé lorsqu’une légère tache d’huile est visible sur le papier. Évitez de mettre trop
d’huile dans l’outil.
4. L’huile pour outils pneumatiques est le seul lubrifiant recommandé pour tout outil pneumatique. Ne tentez
jamais d’utiliser un autre lubrifiant pour graisser vos outils. En utilisant un mauvais lubrifiant, vous causerez
une panne prématurée et/ou une perte de puissance. Utilisez uniquement les lubrifiants recommandés et
fabriqués spécifiquement pour les outils pneumatiques. Des produits de substitution pourraient endommager le
caoutchouc dans les joints toriques de l’outil, ainsi que d’autres pièces en caoutchouc.
5. Il est important que votre outil pneumatique soit lubrifié régulièrement, mais il est tout aussi important de ne
pas le lubrifier excessivement. Une lubrification excessive pourrait provoquer une panne prématurée de l’outil.
Dans un tel cas, votre outil ne serait peut-être pas ruiné, mais il commencerait à subir une perte de puissance
qui empire continuellement, jusqu’à ce qu’il cesse de fonctionner et qu’il soit nécessaire de démonter l’outil et
éliminer l’excédent d’huile.
6. S’il devient nécessaire d’entreposer l’outil pour une longue période (toute une nuit, une fin de semaine, etc.), on
doit le lubrifier libéralement à ce moment-là. Faites fonctionner l’outil pendant environ 30 secondes pour vous
assurer que l’huile a été répartie uniformément dans l’outil. L’outil doit être conservé et rangé dans un endroit
propre et sec.
AVERTISSEMENT ! N’utilisez JAMAIS de WD-40 pour nettoyer ou lubrifier votre outil pneumatique. Le WD-40
est un solvant qui provoquera la décomposition de la graisse interne et, par conséquent, le grippage de votre
outil pneumatique.

Cisaille pneumatique
8En cas de questions techniques, appellez le: 1-800-665-8685
8380198V 2.0
DÉBALLAGE
1. Retirez soigneusement les pièces et les accessoires de la boîte.
2. Assurez-vous que tous les articles figurant sur les listes de pièces sont inclus.
3. Inspectez les pièces attentivement pour vous assurer que l’outil n’a pas été endommagé pendant son transport.
4. Ne jetez pas le matériel d’emballage avant d’avoir examiné attentivement l’outil et de l’avoir fait fonctionner
avec succès.
AVERTISSEMENT ! Si des pièces sont manquantes, ne faites pas fonctionner l’outil avant que les pièces
manquantes aient été remplacées. Le non-respect de cet avertissement peut entraîner de graves blessures.
UTILISATION
IDENTIFICATION DES PIÈCES
Lame gauche (55)
Lame centrale (54)
Gâchette (4)
Entrée d’air (5)
CONFIGURATION/ASSEMBLAGE INITIAL DE L’OUTIL
ALIMENTATION D’AIR
AVERTISSEMENT ! Pour éviter des blessures graves résultant d’une mise en marche accidentelle : N’installez pas
de raccord rapide femelle sur l’outil. Un tel raccord contient une soupape d’air qui permet à l’outil de conserver
une certaine pression et de fonctionner de manière imprévue après la coupure de l’alimentation en air.
Figure A
55
54
5
4
