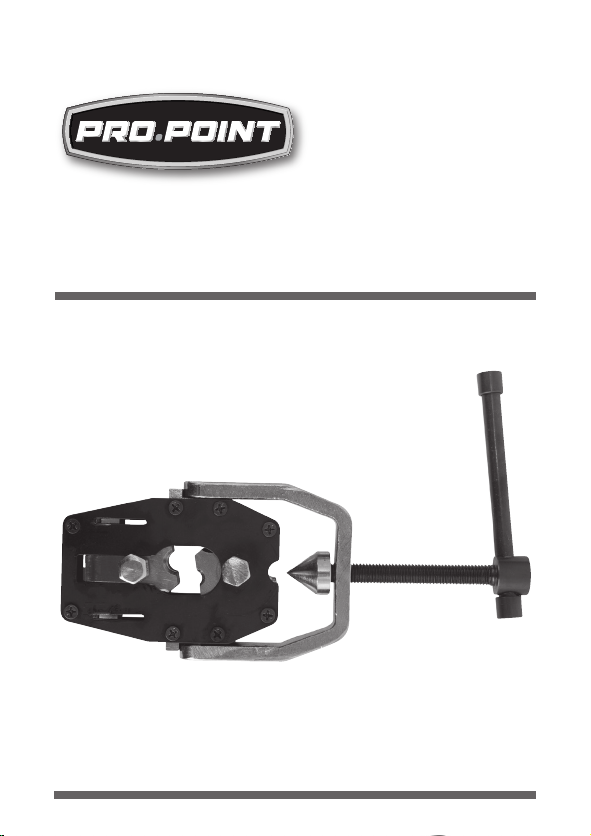

PROPOINT 8531261 User manual

Please read this manual before use.
User Manual
V 3.04 8531261
TUBE FLARING
TOOL KIT
PROFESSIONAL

2 For technical questions call 1-800-665-8685
V 3.04 8531261
TUBE FLARING
TOOL KIT
PROFESSIONAL
SPECIFICATIONS
Material Carbon Steel
Sizes 3/16, 1/4, 5/16, 3/8, 1/2 and 5/8 in.
INTRODUCTION
Used for flaring copper, brass, aluminum and stainless
steel tubing. Quick release functionality for easy and
convenient flaring and cog adaptor changing.
SAFETY
WARNING! Read and understand all instructions
before using this tool. The operator must follow
basic precautions to reduce the risk of personal
injury and/or damage to the equipment.

PROFESSIONAL TUBE
FLARING TOOL KIT
Visit www.princessauto.com for more information 3
V 3.04 8531261
V 3.04 8531261
TUBE FLARING
TOOL KIT
PROFESSIONAL
Keep this manual for safety warnings, precautions,
operating or inspection and maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices
found in this manual. A notice is an alert that there
is a possibility of property damage, injury or death if
certain instructions are not followed.
WARNING! This notice indicates a specific hazard or
unsafe practice that could result in severe personal
injury or death if the proper precautions are not taken.
CAUTION! This notice indicates a potentially
hazardous situation that may result in minor or
moderate injury if proper practices are not taken.
WORK AREA
1. Operate in a safe work environment. Keep your
work area clean, well lit and free of distractions.
2. Keep anyone not wearing the appropriate
safety equipment away from the work area.
3. Store tools properly in a safe and dry location.
Keep tools out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment
approved by the Canadian Standards Association
(CSA) or American National Standards Institute
(ANSI).

PROFESSIONAL TUBE
FLARING TOOL KIT
4 For technical questions call 1-800-665-8685
8531261 V 3.04
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that
provide front and side protection for the eyes.
2. Wear gloves that provide protection based on
the work materials or to reduce the eects of
tool vibration.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work
environment to avoid personal injury or damage
to tool.
1. Do not operate any tool when tired or under
the influence of drugs, alcohol or medications.
2. Avoid wearing clothes or jewelry that can
become entangled with the moving parts of a
tool. Keep long hair covered or bound.
3. Securely hold this tool using both hands.
Using a tool with only one hand can result in
loss of control.
4. Use the correct tool for the job. This tool
was designed for a specific function. Do
not modify or alter this tool or use it for an
unintended purpose.

PROFESSIONAL TUBE
FLARING TOOL KIT
Visit www.princessauto.com for more information 5
V 3.04 8531261
PARTS IDENTIFICATION
WARNING! Do not operate the tool if any part is
missing. Replace the missing part before operating.
Failure to do so could result in a malfunction and
personal injury.
Remove the parts and accessories from the
packaging and inspect for damage. Make sure that all
items in the parts list are included.
Contents:
• FlaringTool
IDENTIFICATION KEY
A T-bar
B Worm (screw)
C Flaring cone
D Handle
E Cog, stationary
F Cog, clamping
G Flaring tool body

PROFESSIONAL TUBE
FLARING TOOL KIT
6 For technical questions call 1-800-665-8685
8531261 V 3.04
OPERATION
CAUTION! Do not place fingers of other parts of your
body between the cogs when raising the handle. A
pinch or crushing injury may occur.
The diameter sizes are etched into the knob’s facets
of each cog. The same size selection on each knob
must face inwards to match the cog openings.
1. Turn the knob on each cog (E & F) until the
correct diameter size is selected (Fig. 1).
2. Insert the pipe from underneath until it sticks
out one or two inches above the tool (Fig. 2).
3. Swing the handle (D) up until it is at a 90°
angle. The clamping cog (F) will move forward
to fix the pipe in place.
4. Position the flaring cone (C) into the end of
the tubing. Add a drop of oil on the flaring
cone before inserting it into the tubing. This
will make it easier to form the flare.
5. Tighten the flaring cone by turning the T-bar
(A) clockwise (Fig. 3).
6. Continue to tighten the flaring cone until the
end of the tube is flared correctly (Fig. 4).
7. Loosen the flaring cone and rotate it back to
the rest position (Fig. 5).
8. Swing the handle back until it is horizontal
with the tool. This will free the tube (Fig. 6).
9. Remove the tube through the bottom of the
tool (Fig. 7).

PROFESSIONAL TUBE
FLARING TOOL KIT
Visit www.princessauto.com for more information 7
V 3.04 8531261
MAINTENANCE
1. Maintain the tool with care. A tool in good
condition is ecient, easier to control and will
have fewer problems.
2. Inspect the tool components periodically. Repair
or replace damaged or worn components.
3. Keep the tool handles clean, dry and free from
oil/grease at all times.

PROFESSIONAL TUBE
FLARING TOOL KIT
8 For technical questions call 1-800-665-8685
8531261 V 3.04
WARNING! Only qualified service personnel should
repair the tool. An improperly repaired tool may
present a hazard to the user and/or others.
STORAGE
When not in use for an extended period, apply a
thin coat of lubricant to the steel parts to avoid rust.
Remove the lubricant before using the tool again.
DISPOSAL
Recycle a tool damaged beyond repair at the
appropriate facility.
TROUBLESHOOTING
Contact Princess Auto Ltd. for a solution if the tool
does not function properly or parts are missing. If
unable to do so, have a qualified technician service
the tool.

V 3,04 8531261
TROUSSE D’OUTILS
À ÉVASER
Manuel d'utilisateur
Veuillez lire ce manuel avant d'utiliser cet outil.
POUR ROFESSIONNEL

2 En cas de questions techniques, appelez le 1-800-665-8685
V 3,04 8531261
TROUSSE D’OUTILS
À ÉVASER
POUR ROFESSIONNEL
SPÉCIFICATIONS
Matériau Acier carbone
Taille(s) 3/16, 1/4, 5/16, 3/8, 1/2 et 5/8 po
INTRODUCTION
S’utilise pour évaser les tubes de cuivre, de laiton,
d’aluminium et d’acier inoxydable. Fonction de
dégagement rapide afin de permettre un évasement
et un remplacement faciles et pratiques des
adaptateurs à pignon.

Visitez www.princessauto.com pour plus d'informations 3
TROUSSE D’OUTILS À ÉVASER
POUR PROFESSIONNEL
V 3,04 8531261
V 3,04 8531261
TROUSSE D’OUTILS
À ÉVASER
POUR ROFESSIONNEL
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes
les instructions avant d’utiliser cet outil. L’utilisateur
doit respecter les précautions de base lorsqu’il utilise
cet outil afin de réduire le risque de blessure ou de
dommage à l’équipement.
Conservez ce manuel qui contient les avertissements
de sécurité, les précautions, les instructions de
fonctionnement ou d’inspection et d’entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui
sont présentés dans ce manuel. Un avis est une alerte
indiquant qu’il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte
pas certaines instructions.
AVERTISSEMENT ! Cet avis indique un risque
particulier ou une pratique non sécuritaire qui
pourrait entraîner des blessures corporelles
graves ou même la mort si on omet de prendre les
précautions nécessaires.
ATTENTION ! Cet avis indique une situation
possiblement dangereuse qui peut entraîner des
blessures mineures ou modérées si on ne procède
pas de la façon recommandée.

4 En cas de questions techniques, appelez le 1-800-665-8685
TROUSSE D’OUTILS À ÉVASER
POUR PROFESSIONNEL
8531261 V 3,04
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail
sécuritaire. Gardez votre aire de travail propre,
bien éclairée et exempte de toute distraction.
2. Assurez-vous que les personnes qui ne portent
pas l’équipement de sécurité approprié ne se
trouvent pas à proximité de l’aire de travail.
3. Rangez les outils correctement dans un lieu
sécurisé et sec. Gardez les outils hors de la
portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l’équipement de
protection personnelle homologué par l’Association
canadienne de normalisation (CSA) ou l’American
National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections
qui orent une protection frontale et latérale
pour les yeux.
2. Portez des gants qui protègent en fonction
des matériaux de travail et pour réduire les
eets des vibrations de l’outil.

Visitez www.princessauto.com pour plus d'informations 5
TROUSSE D’OUTILS À ÉVASER
POUR PROFESSIONNEL
V 3,04 8531261
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l’outil, de vos mouvements et
de l’environnement de travail pour éviter les blessures
ou le bris de l’outil.
1. N’utilisez pas l’outil si vous êtes fatigué ou
sous l’eet de drogues, d’alcool ou
de médicaments.
2. Évitez de porter des vêtements ou des bijoux
pouvant se prendre dans les pièces mobiles
d’un outil. Gardez les cheveux longs recouverts
ou attachés.
3. Tenez cet outil solidement à l’aide des deux
mains. Un outil tenu d’une seule main peut
causer une perte de contrôle.
4. Utilisez le bon outil pour la tâche à eectuer.
Cet outil a été conçu pour une utilisation
spécifique. Évitez de modifier ou d’altérer cet
outil ou de l’utiliser à une fin autre que celle
pour laquelle il a été conçu.
IDENTIFICATION DES PIÈCES
AVERTISSEMENT ! Ne faites pas fonctionner l’outil si
des pièces sont manquantes. Remplacez les pièces
manquantes avant l’utilisation. Le non-respect de cet
avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l’emballage et
vérifiez s’il y a des dommages. Assurez-vous que tous
les articles sur la liste de pièces sont compris.

6 En cas de questions techniques, appelez le 1-800-665-8685
TROUSSE D’OUTILS À ÉVASER
POUR PROFESSIONNEL
8531261 V 3,04
Contenu :
• Troussed’outilsàévaser
TOUCHE D’IDENTIFICATION
A Barre en T
B Vis (sans fin)
C Cône à évaser
D Poignée
E Pignon fixe
F Pignon de serrage
G Corps d’outil à évaser
UTILISATION
ATTENTION ! Ne placez pas les doigts ou toute autre
partie du corps entre les pignons au moment de
soulever la poignée. Vous risquez de pincer ou de
coincer ceux-ci.
Les diamètres sont gravés sur les faces du bouton
de chaque pignon. Les tailles des boutons identiques
doivent être placées vers l’intérieur et correspondre
aux ouvertures des pignons.
1. Tournez le bouton de chaque pignon (E et F)
de façon à choisir le diamètre exact (fig. 1).

Visitez www.princessauto.com pour plus d'informations 7
TROUSSE D’OUTILS À ÉVASER
POUR PROFESSIONNEL
V 3,04 8531261
2. Insérez le tuyau par en dessous jusqu’à ce qu’il
dépasse d’un ou de deux pouces au-dessus de
l’outil (fig. 2).
3. Balancez la poignée (D) vers le haut jusqu’à ce
q u’elle se trouve dans un angle de 90 degrés.
Le pignon de serrage (F) descendra pour
retenir le tuyau en position.
4. Placez le cône à évaser (C) dans l’extrémité du
tube. Ajoutez une goutte d’huile sur le cône à
évaser avant de l’insérer dans le tube. Il sera
ainsi plus facile de former l’évasement.
5. Serrez le cône à évaser en tournant la barre en
T (A) dans le sens horaire (fig. 3).
6. Continuez de serrer le cône à évaser jusqu’à
ce que l’extrémité du tube soit évasée
correctement (fig. 4).
7. Desserrez le cône à évaser et tournez-le pour
le ramener à la position de repos (fig. 5).
8. Ramenez la poignée jusqu’à ce qu’elle se
trouve en position horizontale par rapport à
l’outil. Cela aura pour eet de libérer le tube
(fig. 6).
9. Enlevez le tube par le bas de l’outil (fig. 7).

8 En cas de questions techniques, appelez le 1-800-665-8685
TROUSSE D’OUTILS À ÉVASER
POUR PROFESSIONNEL
8531261 V 3,04
ENTRETIEN
1. Entretenez l’outil avec soin. Un outil en bon
état sera ecace, plus facile à contrôler et
préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l’outil
régulièrement. Réparez ou remplacez les
composants endommagés ou usés.
3. Gardez les poignées de l’outil propres,
sèches et exemptes d’huile ou de graisse en
tout temps.

Visitez www.princessauto.com pour plus d'informations 9
TROUSSE D’OUTILS À ÉVASER
POUR PROFESSIONNEL
V 3,04 8531261
AVERTISSEMENT ! Seul un personnel d’entretien
qualifié doit eectuer la réparation de l’outil. Un outil
mal réparé peut présenter un risque pour l’utilisateur
et/ou pour les autres.
ENTREPOSAGE
Si l’outil n’est pas utilisé pendant une période
prolongée, appliquez une mince couche de lubrifiant
sur les pièces en acier pour éviter qu’elles ne rouillent.
Enlevez le lubrifiant avant de réutiliser l’outil.
Mise au rebut
Recyclez votre outil endommagé dans une installation
prévue à cet eet s’il est impossible de le réparer.
DÉPANNAGE
Si l’outil ne fonctionne pas correctement ou si des
pièces sont manquantes, veuillez contacter Princess
Auto Ltd. afin de trouver une solution. Si ce n’est
pas possible, demandez à un technicien qualifié de
réparer l’outil.
