PROPOINT 8886400 User manual

V1.0 8886400
Please read and understand all instructions before use. Retain this manual for future reference.
GREASE GUN

LEVER

8886400 Lever Grease Gun V1.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Max. Operating Pressure 6,000 ft-lb
Output .036 oz/stroke
Capacity 14 oz
Hose/Pipe Type Rigid
Hose/Pipe Length 6 in.
Tube Colour
Black
Tube Material Steel
Handle Style Lever
Cartridge Loading Yes
Suction Fill Yes
Filler Pump Loading No
Bulk Loading Yes
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A
notice is an alert that there is a possibility of property damage, injury or
death if certain instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may
result in minor or moderate injury if proper practices are not
taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice
will result in equipment or property damage, but not personal
injury.

V1.0 Lever Grease Gun 8886400
Visit www.princessauto.com for more information 3
INTRODUCTION
The Lever Grease Gun is ideal for farm, do-it-yourself and automotive
applications.
SAFETY
WARNING! Read and understand all instructions before using this
tool. The operator must follow basic precautions to reduce the
risk of personal injury and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection
and maintenance instructions.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well lit
and free of distractions. Place lights so you are not working in a
shadow.
2. Keep anyone not wearing the appropriate safety equipment away from
the work area.
3. Store tools properly in a safe and dry location. Keep tools out of the
reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the
Canadian Standards Association (CSA) or American National
Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side
protection for the eyes. Eye protection equipment should comply with
CSA Z94.3-07 or ANSI Z87.1 standards based on the type of work
performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in
the work environment.

8886400 Lever Grease Gun V1.0
4 For technical questions call 1-800-665-8685
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to the tool.
1. Do not operate any tool when tired or under the influence of drugs,
alcohol or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating the tool. Proper footing and balance
enables better control in unexpected situations.
4. Securely hold this tool using both hands. Using a tool with only one
hand can result in loss of control.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained
from repeated use) replace strict adherence to the tool safety rules. If
you use this tool unsafely or incorrectly, you can suffer serious
personal injury.
1. Use the correct tool for the job. This tool was designed for a specific
function. Do not modify or alter this tool or use it for an unintended
purpose.
2. Do not use the tool if any parts are damaged, broken or misplaced.
Repair or replace the parts.
INJECTION INJURY
DANGER! Seek immediate, professional medical treatment if grease
penetrates your skin. It may feel like a pricking or sting. Do not wait for
the appearance of symptoms. A toxic reaction can occur from the
exposure. Delay in treatment can lead to amputation or death.
Inform the medical staff that you have a grease penetration injury as soon as
you arrive at the medical facility. The severity of the symptoms will depend
on the type of grease injected. Bring the Safety Data Sheet for the grease
with you to the medical facility if possible.
INJECTION PRECAUTIONS
Grease can penetrate the skin at 100 PSI pressure. Grease escaping under
pressure from the tool has sufficient force to penetrate your clothing and skin.
Follow the precautions below to avoid an injection injury.

V1.0 Lever Grease Gun 8886400
Visit www.princessauto.com for more information 5
1. Always check for leaks wearing a face shield, safety goggles,
rubberized gloves and protective clothes.
2. Release all pressure from the system before you inspect it.
3. Do not use your hands to detect a fluid leak. Use a large piece of wood,
cardboard or paper and watch for discolouration.
4. Replace damaged parts with identical manufacturer's components to
ensure it is rated to handle the pressure.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace
the missing part before operating. Failure to do so could result in
a malfunction and personal injury.
Remove the parts and accessories from the packaging and inspect for
damage. Make sure that all items in the contents are included.
Contents: • Lever Grease Gun • Steel Pipe • 4-Jaw Coupler

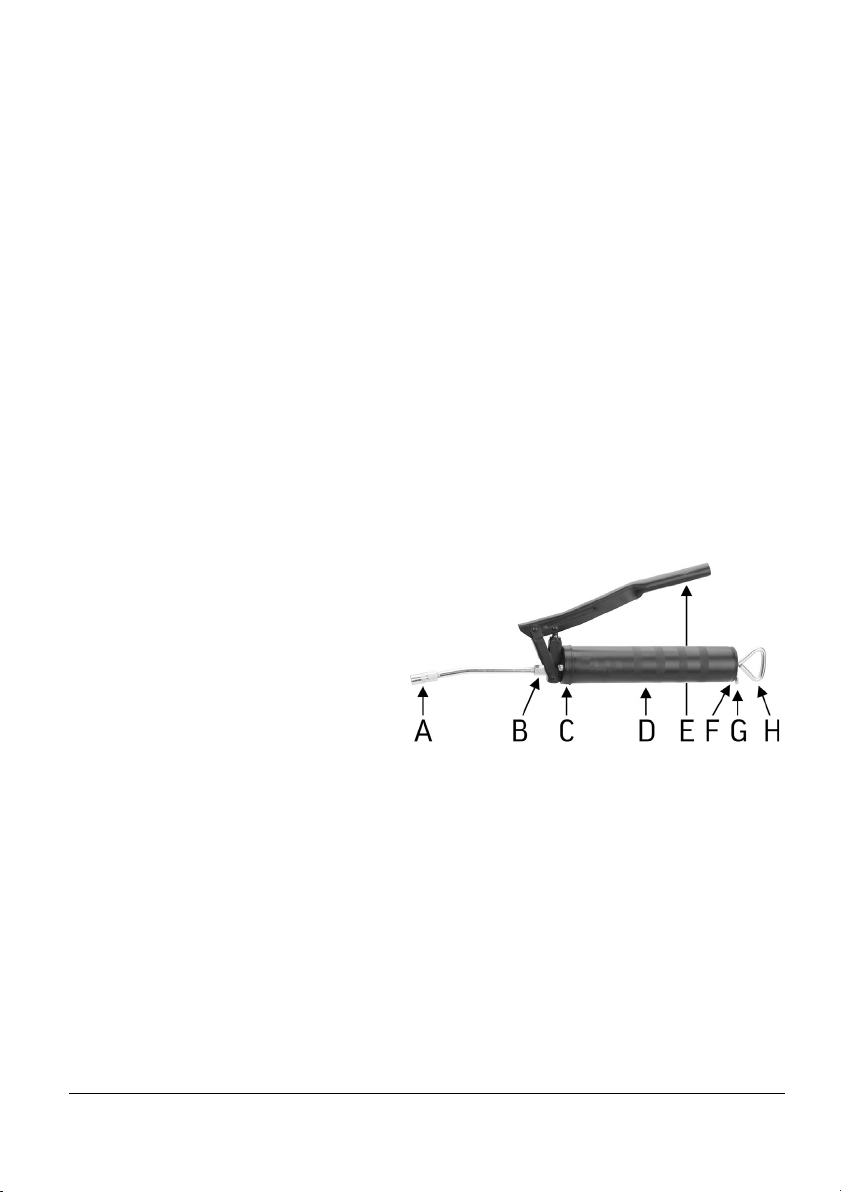

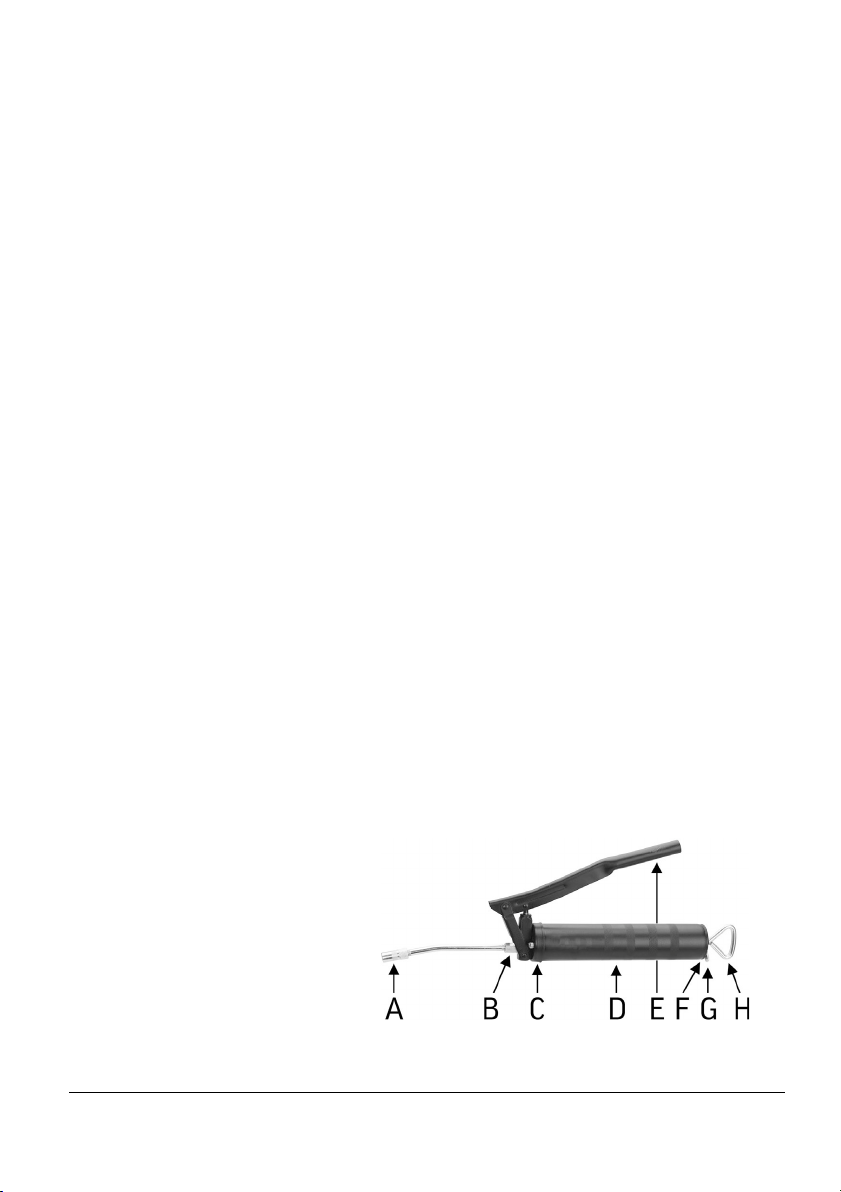

IDENTIFICATION KEY
A Coupler
B Pipe
C Head Unit
D Barrel
E Handle
F End Cap
G Lock Lever
H Plunger Rod Handle
ASSEMBLY & INSTALLATION
CARTRIDGE LOADING
1. Unscrew the grease gun head (C) from the barrel counter-clockwise.
2. Pull back the plunger rod handle (H) all the way and lock it with the
lock lever (G).
3. Remove the plastic cap from the open end of the grease cartridge
and fully insert it into the empty barrel (D). Make sure the rim of the
cartridge is seated on the rim of the barrel.
Fig. 1

8886400 Lever Grease Gun V1.0
6 For technical questions call 1-800-665-8685
4. Remove the metal pull-tab seal from the grease cartridge.
5. Screw the grease gun head onto the barrel stopping 2-3 turns before
the head is fully tight.
6. Prime the grease gun by following the steps in the section Priming
the Grease Gun
below.
7. Once all the air bubbles are removed, fully tighten the grease gun head
onto the barrel.
8. Connect the grease gun pipe and coupler onto the grease gun outlet
using a thread sealant to make a seal-proof connection. DO NOT over
tighten as this may fracture the outlet.
BULK LOADING
1. Unscrew the grease gun head (C) from the barrel counter-clockwise.
2. Pull back the plunger rod handle (H) all the way and lock it with the
lock lever (G).
3. Scoop out clean grease from the bulk grease container into the empty
barrel (D).
4. Once the barrel is full, shake it to allow the grease to settle. If additional
space is created in the barrel, add more grease to fill it completely.
5. Screw the grease gun head onto the barrel stopping 2-3 turns before
the head is fully tight.
6. Prime the grease gun by following the steps in the section Priming the
Grease Gun below.
7. Once all air bubbles are removed, fully tighten the grease gun head onto
the barrel.
8. Connect the grease gun pipe and coupler onto the grease gun outlet
using a thread sealant to make a seal-proof connection. DO NOT over
tighten as this may fracture the outlet.
SUCTION LOADING
1. Unscrew the grease gun head (C) from the barrel counter clockwise.
2. Insert the open end of the barrel about 2 in. (50 mm) deep into the
grease bucket.
3. Slowly pull back the plunger rod handle (H) to draw grease into the
empty barrel (D). Lock the plunger rod with the lock lever (G).

V1.0 Lever Grease Gun 8886400
Visit www.princessauto.com for more information 7
4. Once the barrel is full, shake it to allow the grease to settle. If additional
space is created in the barrel, add more grease to fill it completely.
5. Screw the grease gun head onto the barrel stopping 2-3 turns before
the head is fully tight.
6. Prime the grease gun by following the steps in the section Priming the
Grease Gun below.
7. Once all air bubbles are removed, fully tighten the grease gun head onto
the barrel.
8. Connect the grease gun pipe and coupler onto the grease gun outlet
using a thread sealant to make a seal-proof connection. DO NOT over
tighten as this may fracture the outlet.
OPERATION
BEFORE FIRST USE
A common occurrence with all grease equipment is trapped air pockets in
grease. Trapped air causes zero or reduced grease discharge. Remove air
pockets from grease by priming the gun. Follow the steps in the section
above called Priming the Grease Gun.
PRIMING THE GREASE GUN
1. Unscrew the grease gun head (C) from the barrel by 2-3 turns.
2. Unlock the plunger rod (H) from the end cap (F).
3. Force the plunger rod in and out a few times to compress the grease
and force out trapped air from the loose connection between the grease
gun barrel and head.
4. Hand tighten the grease gun head fully onto the barrel.
5. Start operating the grease gun handle (E) until grease starts flowing out
continuously. Note that the first discharge of grease may have some air
bubbles. If grease is accompanied with air bubbles, repeat steps above.
6. If the grease gun has been in regular use, priming can be done without
removing the grease gun extension and coupler from the grease gun
head.

8886400 Lever Grease Gun V1.0
8 For technical questions call 1-800-665-8685
DURING USE
1. Start operating the grease gun. Grease will begin to flow out from the
coupler.
2. Keep running the gun until a bubble-free, clear stream of grease flows out.
3. If air bubbles continue to appear in the grease, follow Priming the
Grease Gun until the grease flows free of air pockets.
GREASING A GREASE FITTING

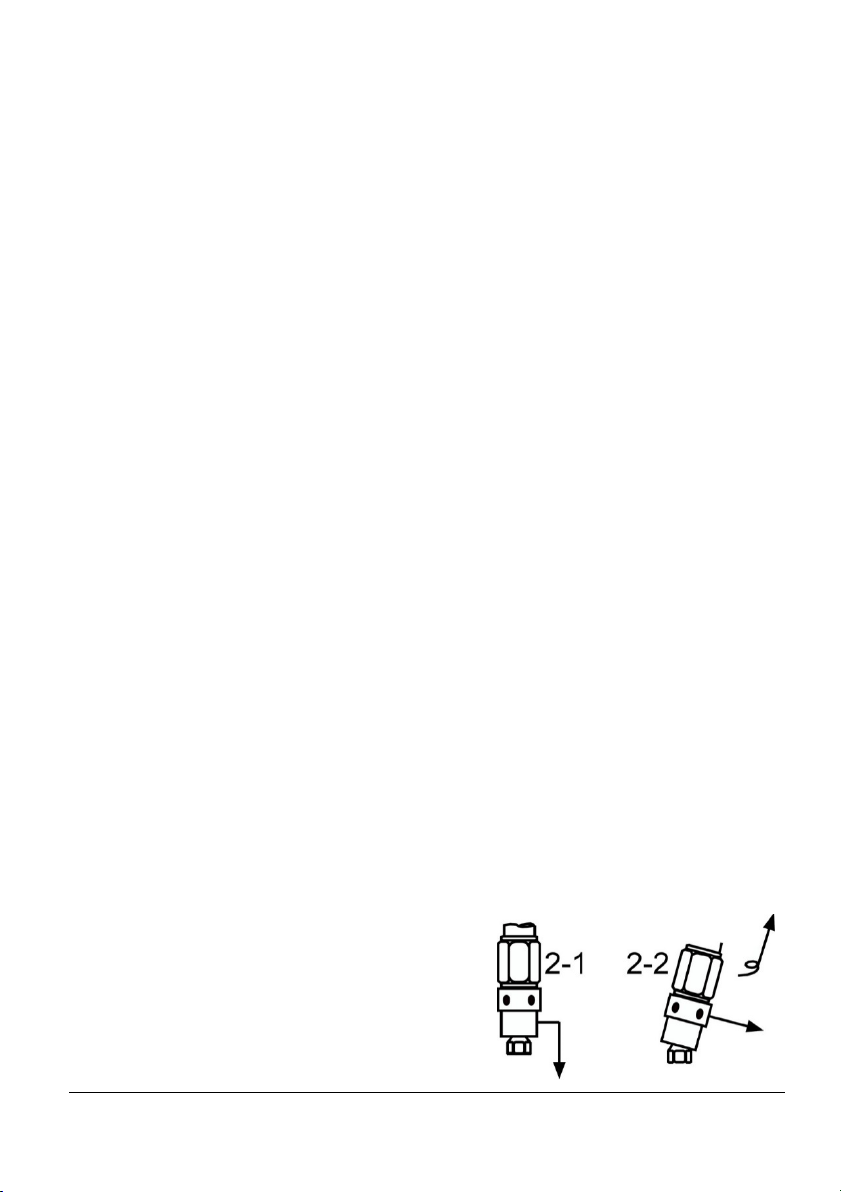

1. The tool's grease coupler (A) has a jaw-type construction. The coupler
jaws will snap on to a grease fitting and maintain a tight fit.
2. To connect the coupler to the grease
fitting, press the coupler straight onto
the grease fitting to form a snug fit
(Fig. 2-1).
3. Start operating the grease gun with the
coupler as square to the grease fitting
as possible.
4. Once greasing is completed, slightly tilt the coupler, twist and pull back
(Fig. 2-2). The tilt and twist action will allow easy removal of the coupler
from the grease fitting.
CARE & MAINTENANCE
Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
1. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
2. Follow instructions for lubricating and changing accessories.
3. Only use accessories intended for use with this tool.
4. Keep the tool clean, dry and free from oil/grease at all times.
5. Maintain the tool's labels and name plates. These carry important
information. If unreadable or missing, contact Princess Auto Ltd. for
replacements.
WARNING! Only qualified service personnel should repair the tool.
An improperly repaired tool may present a hazard to the user
and/or others.
Fig. 2

V1.0 Lever Grease Gun 8886400
Visit www.princessauto.com for more information 9
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
Contact your local municipality for a list of disposal facilities or by-laws for
electronic devices, batteries, oil or other toxic liquids.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.
PROBLEM(S) POSSIBLE CAUSE(S) SUGGESTED SOLUTION(S)
Gun pumps little or no
grease.
1. Trapped air
pockets in
grease.
2. Thick or frozen
grease.
3. Blocked grease
gun extension.
4. Blocked grease
gun head.
1. Prime grease gun.
2. Use a lower viscosity
grease or add some oil to
grease to make it more
viscous or heat the gun
barrel to unfreeze the
grease.
3. Remove the extension and
operate the grease gun. If
the gun dispenses grease
then the gun is fine and
you need to either clean
the extension or replace it.
4. Disassemble the grease
gun head to check for any
contaminants or blockages.
Clean and reassemble the
grease gun head.
Excessive grease
leaking from the back
of the gun around the
plunger rod.
Damaged grease
gun rubber follower.
Replace the follower.
Grease leaks from the
connection between
the Grease Gun Head
and the Extension /
Extension and Coupler.
Loose connection. Tighten the connection using a
thread sealant.

8886400 Lever Grease Gun V1.0
10 For technical questions call 1-800-665-8685

V1,0 8886400
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce
manuel afin de pouvoir le consulter plus tard.
PISTOLET GRAISSEUR

LEVIER

8886400 Pistolet graisseur à levier V1,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Pression d’utilisation max. 6 000 lb/po carré
Sortie 0,036 oz/course
Capacité 14 oz
Type de tuyau Rigide
Longueur de tuyau 6 po
Couleur de tube Noir
Matériau de tube Acier
Style de poignée Levier
Recharge par cartouche Oui
Remplissage par aspiration Oui
Recharge par pompe de remplissage Aucun
Chargement en vrac Oui
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à
la propriété, de blessure ou de décès si on ne respecte pas certaines
instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures corporelles
graves ou même la mort si on omet de prendre les
précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures
corporelles.

V1,0 Pistolet graisseur à levier 8886400
Visit www.princessauto.com for more information 3
INTRODUCTION
Le pistolet graisseur à levier est idéal pour les travaux sur les automobiles, à
la ferme et de bricolage.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions
avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de
base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou
de dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travaillerdans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSAZ94.3- 07 ou ANSI Z87.1 fonction
du type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et
pour réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pourl'environnement de
travail et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pourmaintenir la
stabilité et l'équilibre au sein de l'environnement de travail.

8886400 Pistolet graisseur à levier V1,0
4 En cas de questions techniques, appelez le 1-800-665-8685
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet dedrogues,
d'alcool ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans
les pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou
attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessairesafin d'avoir un
meilleur contrôle en cas de situations inattendues.
4. Tenez cet outil solidement à l’aide des deux mains. Un outil tenu d’une
seule main peut causer une perte de contrôle.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT ! Ne permettez PAS au confort ou à votre
familiarisation avec l'outil (obtenus après un emploi répété) de se
substituer à une adhésion stricte aux règles de sécurité de l'outil. Si
vous utilisez cet outil de façon dangereuse ou incorrecte, vous
pouvez subir des blessures corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour
une utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de
l'utiliser à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
BLESSURE PAR INJECTION
DANGER ! Demandez immédiatement un traitement médical par un
professionnel de la santé si de la graisse pénètre votre peau. Vous
pourriez ressentir une sensation de piqûre ou d'élancement.
N'attendez pas que des symptômes apparaissent. Une exposition
peut entraîner une réaction toxique. Tout délai dans le traitement
pourrait entraîner l'amputation ou la mort.
Avisez le personnel médical que vous avez subi une pénétration de graisse
dès que vous arrivez à l’installation médicale. La gravité des symptômes
dépendra du type de graisse injecté. Apportez la fiche signalétique de la
graisse lorsque vous vous rendez à l’installation médicale.

V1,0 Pistolet graisseur à levier 8886400
Visit www.princessauto.com for more information 5
PRÉCAUTIONS EN CAS D'INJECTION
La graisse peut pénétrer dans la peau à une pression de 100 lb/po carré.
La graisse qui s’échappe de l’outil sous pression possède une force
capable de pénétrer les vêtements et la peau. Observez les précautions
énoncées ci-dessous pour éviter toute blessure provoquée par injection.
1. Vérifiez toujours s’il y a des fuites en portant un écran facial, des
lunettes de sécurité, des gants caoutchoutés et des vêtements de
protection.
2. Libérez toute la pression du système avant de procéder à son
inspection.
3. N'utilisez pas les mains pour détecter s'il y a une fuite de liquide.
Surveillez toute décoloration sur un gros bout de bois, de carton ou de
papier.
4. Remplacez les pièces endommagées par des composants identiques
du fabricant pour vous assurer qu'il est certifié pour subir la pression.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et
des blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles du contenu sont présents.
Contenu : • Pistolet graisseur à levier • Tuyau en acier
• Raccord à quatre mâchoires
GUIDE D’IDENTIFICATION
A Raccord
B Tuyau
C Tête
D Baril
E Poignée
F End Cap
G Levier de verrouillage
H Poignée du piston plongeur
Fig. 1

8886400 Pistolet graisseur à levier V1,0
6 En cas de questions techniques, appelez le 1-800-665-8685
ASSEMBLAGE ET INSTALLATION
RECHARGE PAR CARTOUCHE
1. Dévissez la tête du pistolet graisseur (C) du corps cylindrique dans le
sens antihoraire.
2. Tirez complètement la poignée du piston plongeur (H) et verrouillez-le
avec le levier de verrouillage (G).
3. Retirez le capuchon de plastique sur l’extrémité ouverte de la cartouche
de graisse et insérez la cartouche en entier dans le corps cylindrique
vide (D). Assurez -vous que le rebord de la cartouche repose sur le
rebord du corps cylindrique.
4. Retirez la languette de tirage d’étanchéité en métal de la cartouche de
graisse.
5. Vissez la tête du pistolet graisseur sur le corps cylindrique en arrêtant
deux à trois tours avant le serrage complet.
6. Amorcez le pistolet graisseur en suivant les étapes de lasection
Amorçage du pistolet graisseur ci-dessous.
7. Une fois toutes les bulles d’air éliminées, serrez complètement la tête
du pistolet graisseur sur le corps cylindrique.
8. Reliez le tuyau du pistolet graisseur et le raccord sur la sortie du pistolet
graisseur au moyen d’un produit d’étanchéité pour filets pour obtenir un
raccordement étanche. ÉVITEZ de trop serrer pour ne pas endommager
la sortie.
CHARGEMENT EN VRAC
1. Dévissez la tête du pistolet graisseur (C) du corps cylindrique dans le
sens antihoraire.
2. Tirez complètement la poignée du piston plongeur (H) et verrouillez-le
avec le levier de verrouillage (G).
3. Ajoutez de la graisse propre provenant d’un contenant de graisse en
vrac dans le corps cylindrique vide (D).
4. Une fois que le corps cylindrique est plein, secouez-le pour que la
graisse se tasse. S’il reste de l’espace dans le corps cylindrique, ajoutez
plus de graisse pour le remplir complètement.
5. Vissez la tête du pistolet graisseur sur le corps cylindrique en arrêtant
deux à trois tours avant le serrage complet.

V1,0 Pistolet graisseur à levier 8886400
Visit www.princessauto.com for more information 7
6. Amorcez le pistolet graisseur en suivant les étapes de lasection
Amorçage du pistolet graisseur ci-dessous.
7. Une fois toutes les bulles d’air éliminées, serrez complètement la tête du
pistolet graisseur sur le corps cylindrique.
8. Reliez le tuyau du pistolet graisseur et le raccord sur la sortie du pistolet
graisseur au moyen d’un produit d’étanchéité pour filets pour obtenir un
raccordement étanche. ÉVITEZ de trop serrer pour ne pas endommager
la sortie.
RECHARGE PAR ASPIRATION
1. Dévissez la tête du pistolet graisseur (C) du corps cylindrique dans le
sens antihoraire.
2. Insérez d’environ 50 mm (2 po) l’extrémité ouverte du corps cylindrique
dans le seau de graisse.
3. Tirez lentement la poignée du piston plongeur (H) pour faire entrer de la
graisse dans le corps cylindrique vide (D). Verrouillez la tige du piston
au moyen du levier de verrouillage (G).
4. Une fois que le corps cylindrique est plein, secouez-le pour que la
graisse se tasse. S’il reste de l’espace dans le corps cylindrique, ajoutez
plus de graisse pour le remplir complètement.
5. Vissez la tête du pistolet graisseur sur le corps cylindrique en arrêtant
deux à trois tours avant le serrage complet.
6. Amorcez le pistolet graisseur en suivant les étapes de lasection
Amorçage du pistolet graisseur ci-dessous.
7. Une fois toutes les bulles d’air éliminées, serrez complètement la tête du
pistolet graisseur sur le corps cylindrique.
8. Reliez le tuyau du pistolet graisseur et le raccord sur la sortie du pistolet
graisseur au moyen d’un produit d’étanchéité pour filets pour obtenir un
raccordement étanche. ÉVITEZ de trop serrer pour ne pas endommager
la sortie.
UTILISATION
AVANT LA PREMIÈRE UTILISATION
La présence de poches d’air piégées dans la graisse est une situation courante
pour tout équipement de graissage. L’air piégé empêche ou réduit l’écoulement
de la graisse. Retirez les poches d’air de la graisse en amorçant le pistolet.
Suivez les étapes de la section Amorçage du pistolet graisseur ci-dessus.

8886400 Pistolet graisseur à levier V1,0
8 En cas de questions techniques, appelez le 1-800-665-8685
AMORÇAGE DU PISTOLET GRAISSEUR
1. Dévissez la tête du pistolet graisseur (C) du corps cylindrique de deux à
trois tours.
2. Déverrouillez le piston plongeur (H) du capuchon d ’extrémité (F).
3. Forcez la tige du piston plongeur vers l’intérieur et vers l’extérieur à
quelques reprises pour comprimer la graisse et expulser l’air
emprisonné par le raccord desserré entre la tête du pistolet graisseur et
le corps cylindrique.
4 Serrez entièrement la tête du pistolet graisseur sur lecorps cylindrique à
la main.
5. Serrez la poignée du pistolet graisseur jusqu’à ce que de lagraisse
commence à s’écouler en continu. Prenez note que la graisse qui
s’écoule initialement peut contenir quelques bulles d’air. Si la graisse
contient des bulles d’air, répétez les étapes ci-dessus.
6. Si le pistolet graisseur est utilisé régulièrement, l’amorçagepeut être
effectué sans retirer la rallonge du pistolet graisseur et le raccord de la
tête du pistolet graisseur.
DURANT D’UTILISATION
1. Commencez à utiliser le pistolet graisseur. La graisse commencera à
s’écouler par le raccord.
2. Continuez d’utiliser le pistolet jusqu’à ce qu’une coulée de graisse
transparente et sans bulles s’écoule.
3. Si des bulles d’air continuent d’apparaître dans la graisse, consultez la
section Amorçage du pistolet graisseur jusqu’à ceque la graisse
s’écoule sans poches d’air.
GRAISSER UN RACCORD DE GRAISSAGE
1. Le raccord de graissage de l’outil (A) présente une construction de
type mâchoire. La mâchoire du raccord s’enclenche sur un raccord de
graissage et maintient un ajustement
serré.
2. Pour relier un raccord au raccord de
graissage, pressez le raccord
directement sur le raccord de
graissage pour former un ajustement
parfait (Fig. 2-1).
Fig. 2

V1,0 Pistolet graisseur à levier 8886400
Visit www.princessauto.com for more information 9
3. Commencez à utiliser le pistolet graisseur en positionnant le raccord
aussi aligné que possible avec le raccord de graissage.
4. Une fois le graissage terminé, inclinez légèrement le raccord, tournez-le et
tirez-le vers l’arrière (Fig. 2-2). Le mouvement d’inclinaison et de rotation
permettra de retirer facilement le raccord du raccord de graissage.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile
à contrôler et préviendra les problèmes defonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou
remplacez les composants endommagés ou usés. Employez seulement
des pièce autorisées.
3. Suivez les instructions pour lubrifier et remplacer les accessoires.
4. Utilisez seulement des accessoires conçus pour être utilisés avec cet
outil.
5. Gardez l'outil propres, sèches et exemptes d'huile ou de graisse en tout
temps.
6. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes
sur l'outil. Elles comportent des renseignements importants. Si elles
sont illisibles ou manquantes, communiquez avec Princess Auto Ltd.
pour les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer
la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut
présenter un risque pour l'utilisateur et/ou pour les autres.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il
est impossible de le réparer.
Communiquez avec votre municipalité locale afin de connaître la liste des
sites de mise au rebut ou les règlements en ce qui concerne les appareils
électroniques, les batteries, l'huile et les liquides toxiques.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.

8886400 Pistolet graisseur à levier V1,0
10 En cas de questions techniques, appelez le 1-800-665-8685
PROBLÈME(S) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S)
Le pistolet pompe
peu de graisse ou
pas du tout.
1. Poches d’air piégées
dans la graisse.
2. Graisse épaisse ou
gelée.
3. La rallonge du
pistolet graisseur est
bloquée.
4. La tête du pistolet
graisseur est
obstruée.
1. Amorcez le pistolet
graisseur.
2. Utilisez une graisse d’une
viscosité plus basse ou
ajoutez un peu d’huile à la
graisse pour la rendre plus
visqueuse ou chauffez le
corps cylindrique du pistolet
pour dégeler la graisse.
3. Retirez la rallonge et faites
fonctionner le pistolet
graisseur. Si le pistolet
distribue de la graisse, son
fonctionnement est normal
et vous devez soit nettoyer
la rallonge ou la remplacer.
4. Démontez la tête du pistolet
graisseur pour vérifier la
présence de contaminants
ou d’obstructions.
Nettoyez et remontez la tête
du pistolet graisseur.
Fuite d’excès de
graisse autour de la
tige de piston
plongeur à l’arrière
du pistolet.
Fouloir en caoutchouc
du
pistolet graisseur
endommagé.
Remplacez le fouloir.
Fuite de graisse du
raccord entre la tête
de pistolet graisseur
et la rallonge/rallonge
et raccord.
Connexion desserrée. Serrez la connexion avec un
produit d’étanchéité pour filets.
Fuites de graisse
provenant du joint du
corps du raccord ou
de l’espace entre les
mâchoires du raccord
et le graisseur.
Raccord de graisse
endommagé.
Remplacez le raccord.
