QU-AX INDIGO 54 03 55-3D Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.3 Jul 2017
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
INDIGO 54 03 55xx-3D Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®
First dreams
First steps
GEBRUIK
Stel de commode samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water. Ten einde opzwelling en eventuele verkleuring van de houtplaten tegen te gaan dient
elk gemorst product dadelijk te worden weggenomen en opgekuist.
www.quax.eu [email protected]
2
INDIGO 54 03 55xx-3D

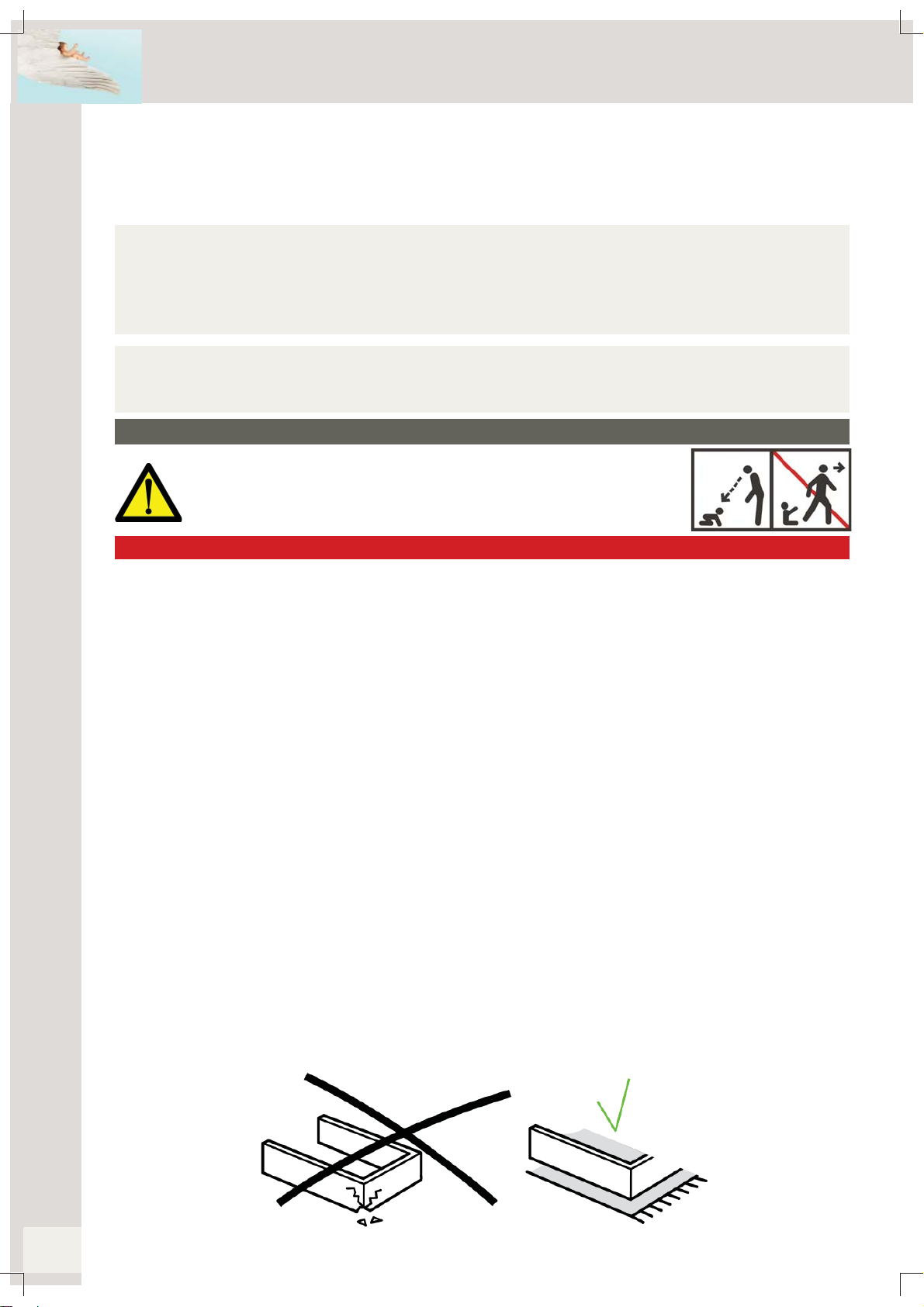

Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde commode : 101x55x90H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : polyurethaan-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond-
en eindlak.
Met drie regelbare laden
De commode kan worden uitgerust met een luierextensie code 54 03 55xx-E
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 45 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
INDIGO 54 03 55xx-3D Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

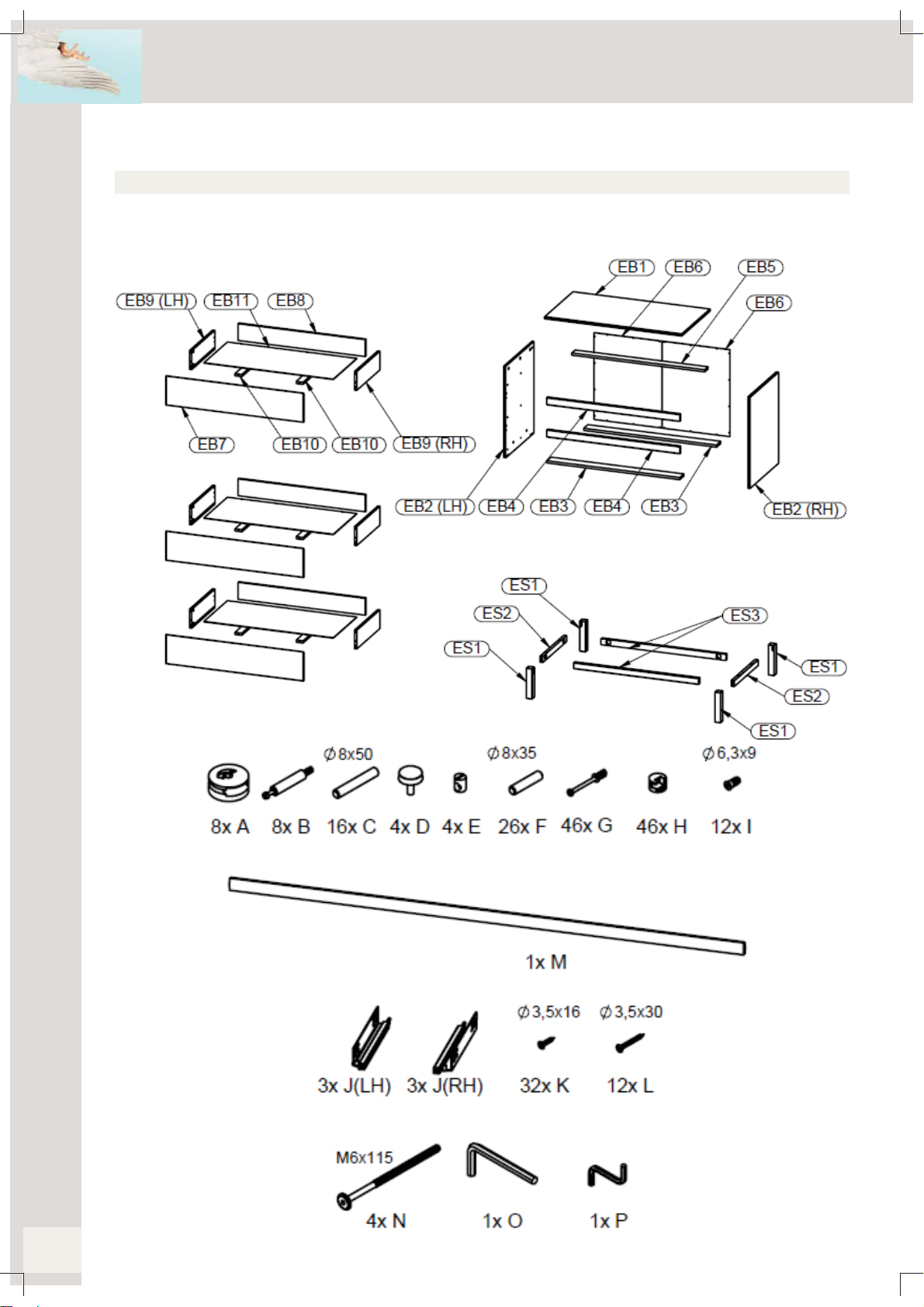

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
INDIGO 54 03 55xx-3D Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
INDIGO 54 03 55xx-3D Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

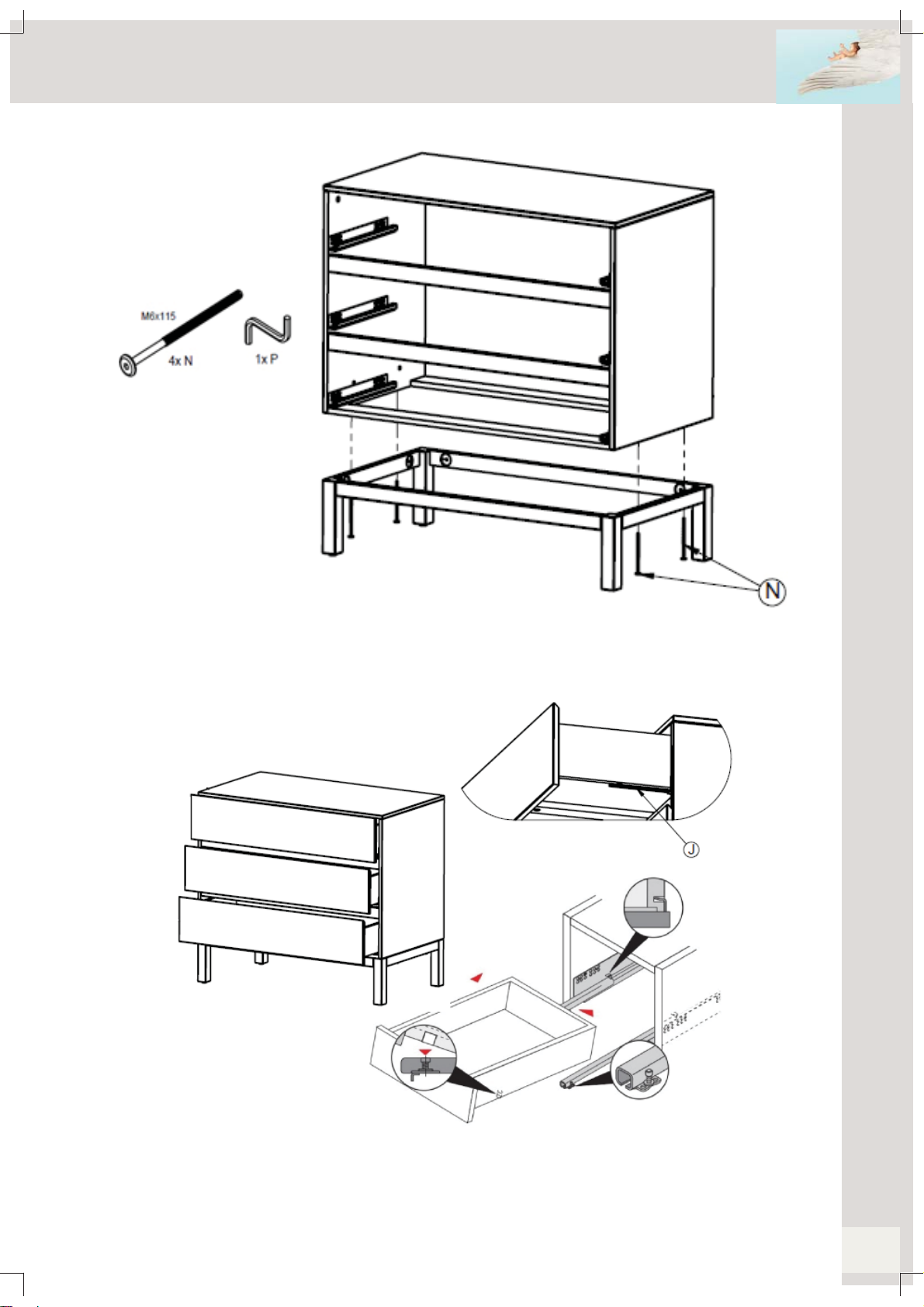

4. Het in elkaar zetten van de commode

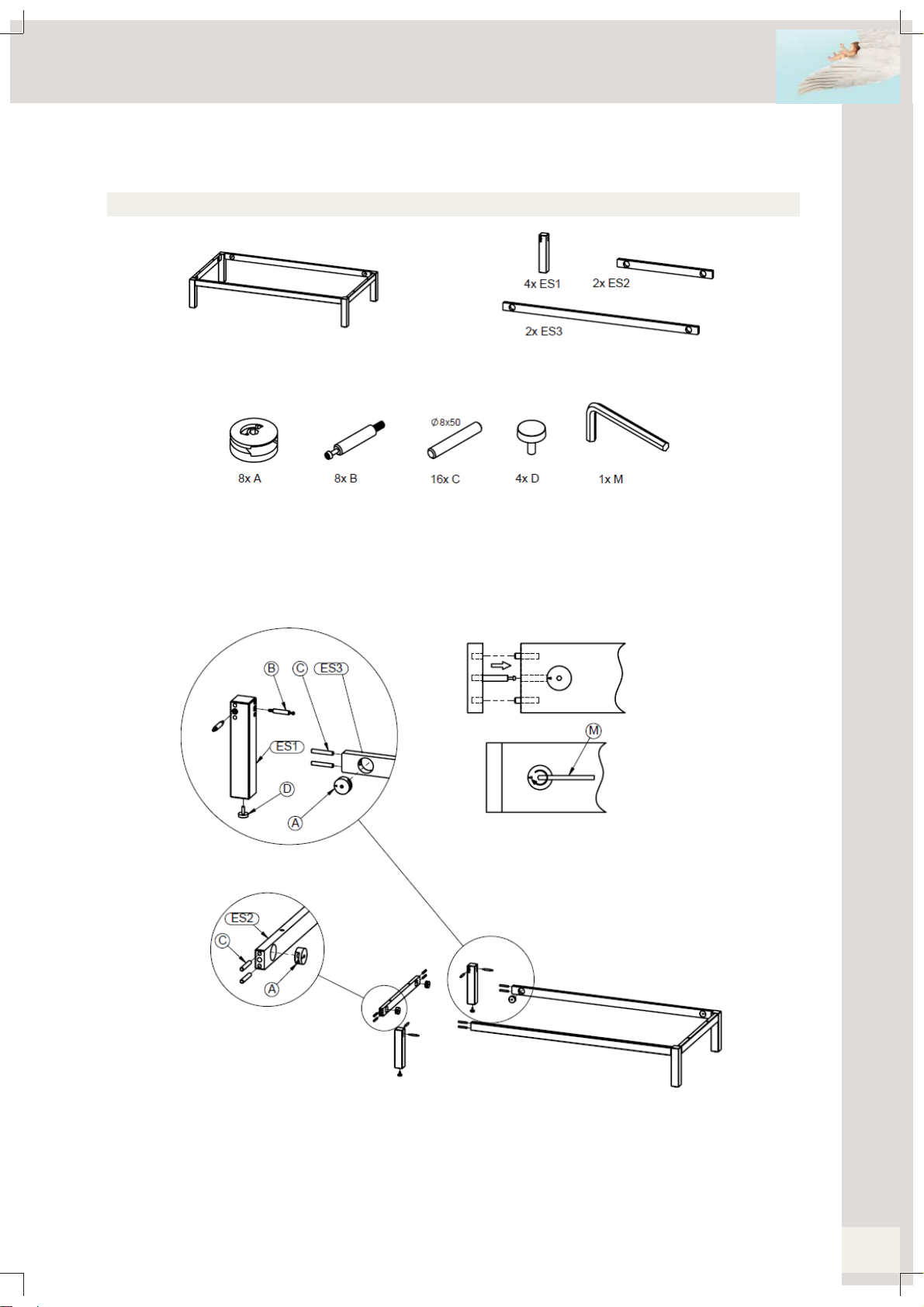

Stap 1 : Gebruik beide lange dwarsbalken ES3, beide korte dwarsbalken ES2, acht excentrieken A, de vier
poten ES1, acht verbindingsbouten B,zestien houten drevels Cen vier stelvoetjes D.
Duw twee excentrieken (A) in de boringen aan de binnenkant van de dwarsbalken (ES2 en ES3). Duw
twee houten drevels (C) vast in de boringen op de uiteinden van alle dwarsbalken. Draai twee verbin-
dingsbouten (B) vast in de boringen aan de binnenkant van de poten (ES1). Duw de stelvoetjes (D) in de
gaten onderaan de poten. Zie ook hieronder.
Stap 2 : Gebruik de onderdelen van stap 1
Duw de poten (ES1) met hun verbindingsbouten in de boringen en over de drevels van de korte dwars-
balken (ES2). Draai de excentrieken vast. Duw de lange dwarsbalken (ES3) met hun drevels in de bo-
ringen en over de verbindingsbouten van een pootonderstel. Draai de excentrieken vast. Duw het ander
pootonderstel met zijn verbindingsbouten in de boringen en over de houten drevels van de lange dwars-
balken. Draai de excentrieken vast.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

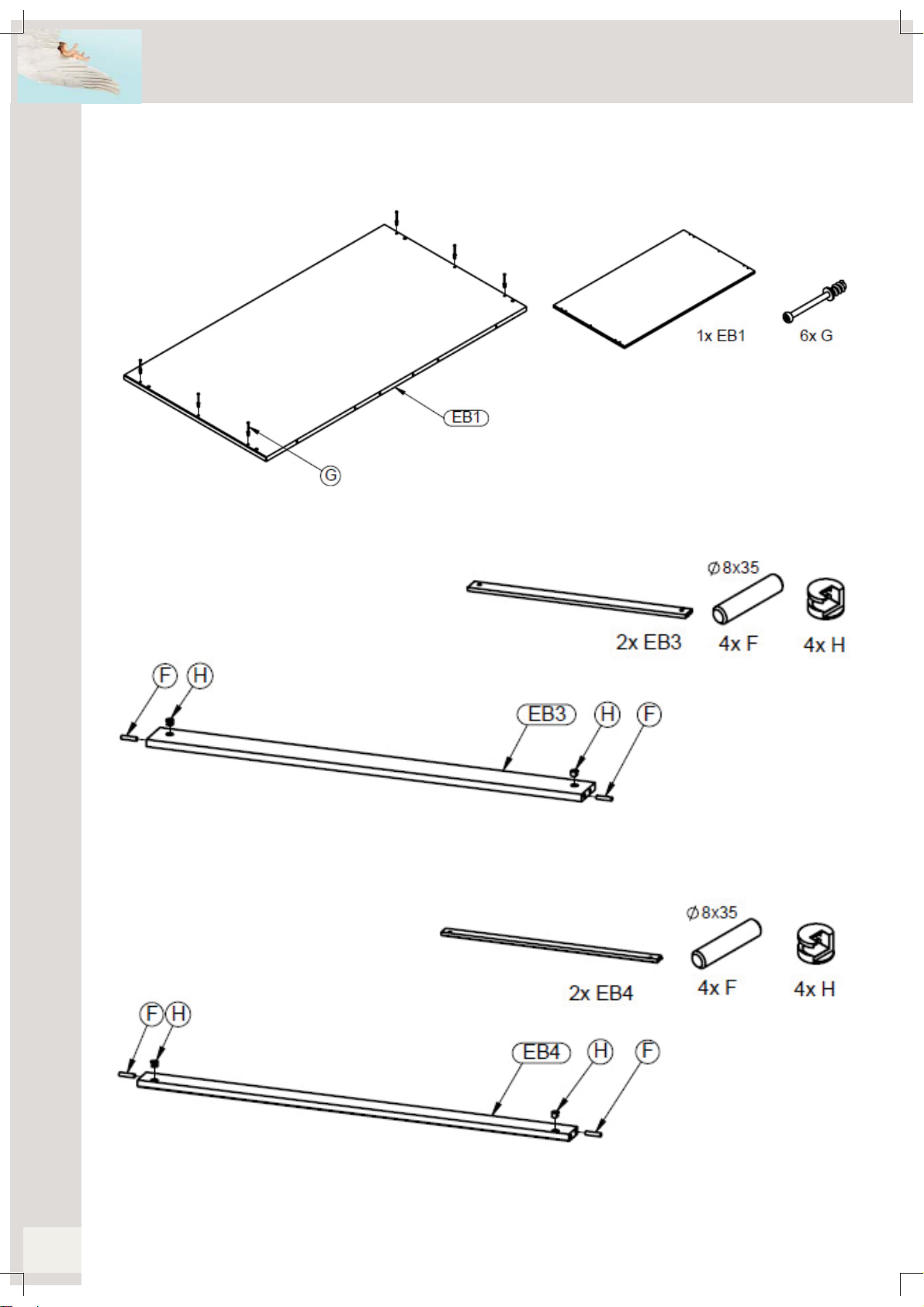

Stap 3 : Gebruik het bovenblad EB1 en zes verbindingsbouten G
Draai zes verbindingsbouten (G) vast in de boringen onderaan het bovenblad (EB1)
Stap 4 : Gebruik beide bodemlatten EB3, vier houten drevels Fen vier excentrieken H
Duw een houten drevel (F) in de boringen op de zijkanten van een bodemlat (EB3). Duw een excentriek (H) in
de boringen op de uiteinden van de bodemlat. Herhaal met de andere bodemlat.
INDIGO 54 03 55xx-3D Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Stap 5 : Gebruik beide dwarslatten EB4, vier houten drevels Fen vier excentrieken H
Duw een houten drevel (F) in de boringen op de zijkanten van een dwarslat (EB4). Duw een excentriek (H) in de
boringen op de uiteinden van de dwarslat. Herhaal met de andere dwarslat.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7

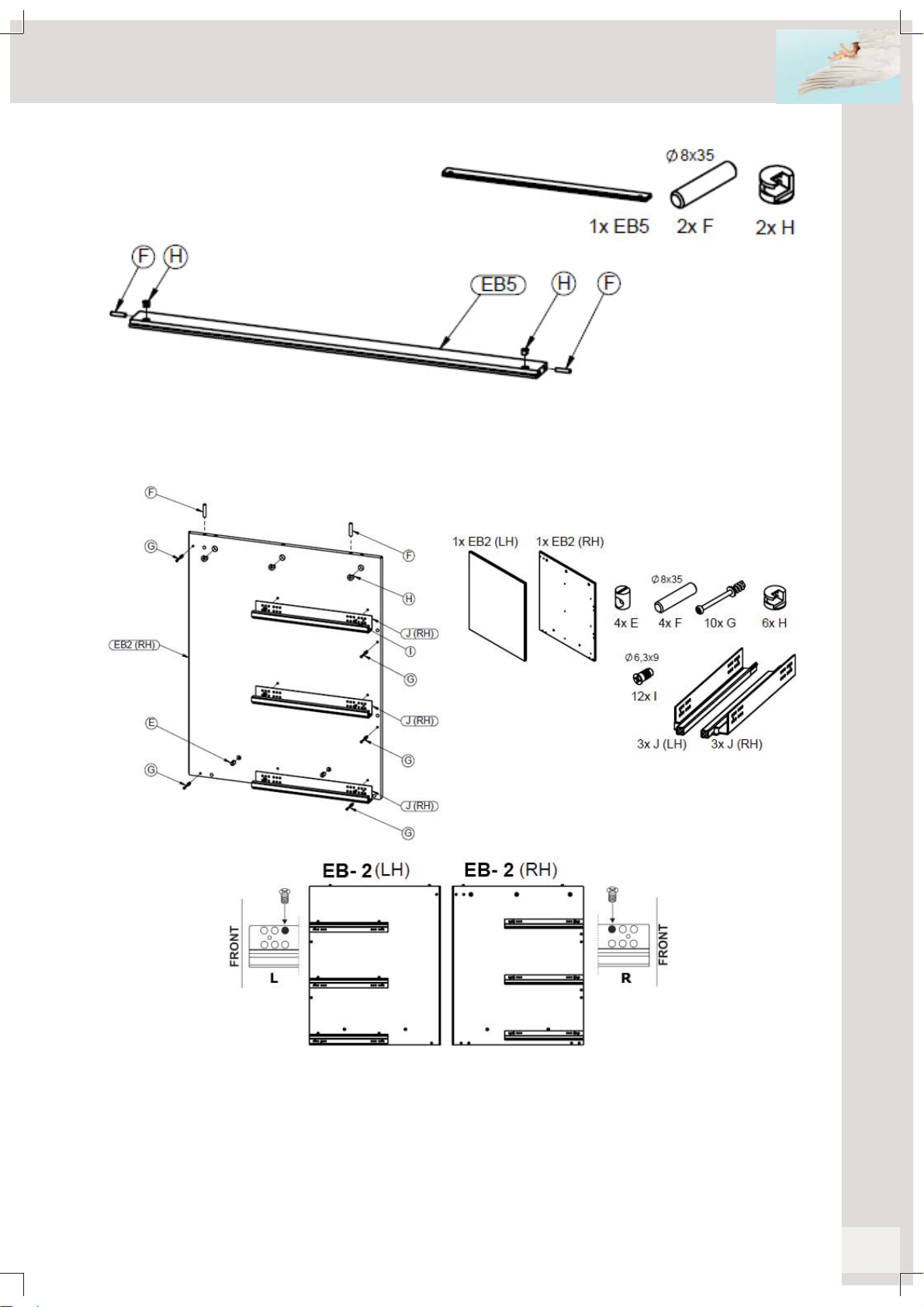

Stap 6 : Gebruik de bovenlat EB5, twee houten drevels Fen twee excentrieken H
Duw een houten drevel (F) in de boringen op de zijkanten van de bovenlat (EB4). Duw een excentriek (H)
in de boringen op de uiteinden van de bovenlat.
Stap 7 : Gebruik beide eindzijden EB2 LH en EB2 RH, de geleiders J LH en J RH, twaalf bouten I,vier
houten drevels F, tien verbindingsbouten G, vier excentrieken E en zes excentrieken H
Plaats de geleiders (J) op de boringen van de eindzijden (EB2 LH en EB2 RH). Bevestig elke geleider met
twee bouten (I) volgens het schema in detail (derde gat in de geleider). Draai twee verbindingsbouten
(G) vast in de boringen achteraan een zijde. Draai drie verbindingsbouten (G) vast in de boringen vooraan
de zijde. Duw twee houten drevels (F) in de boringen bovenaan de zijde. Duw twee excentrieken (E) in de
boringen onderaan de zijde. Duw drie excentrieken (H) in de boringen bovenaan de zijde. Herhaal met de
andere zijde.
INDIGO 54 03 55xx-3D Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®
First dreams
First steps
www.quax.eu [email protected]
8

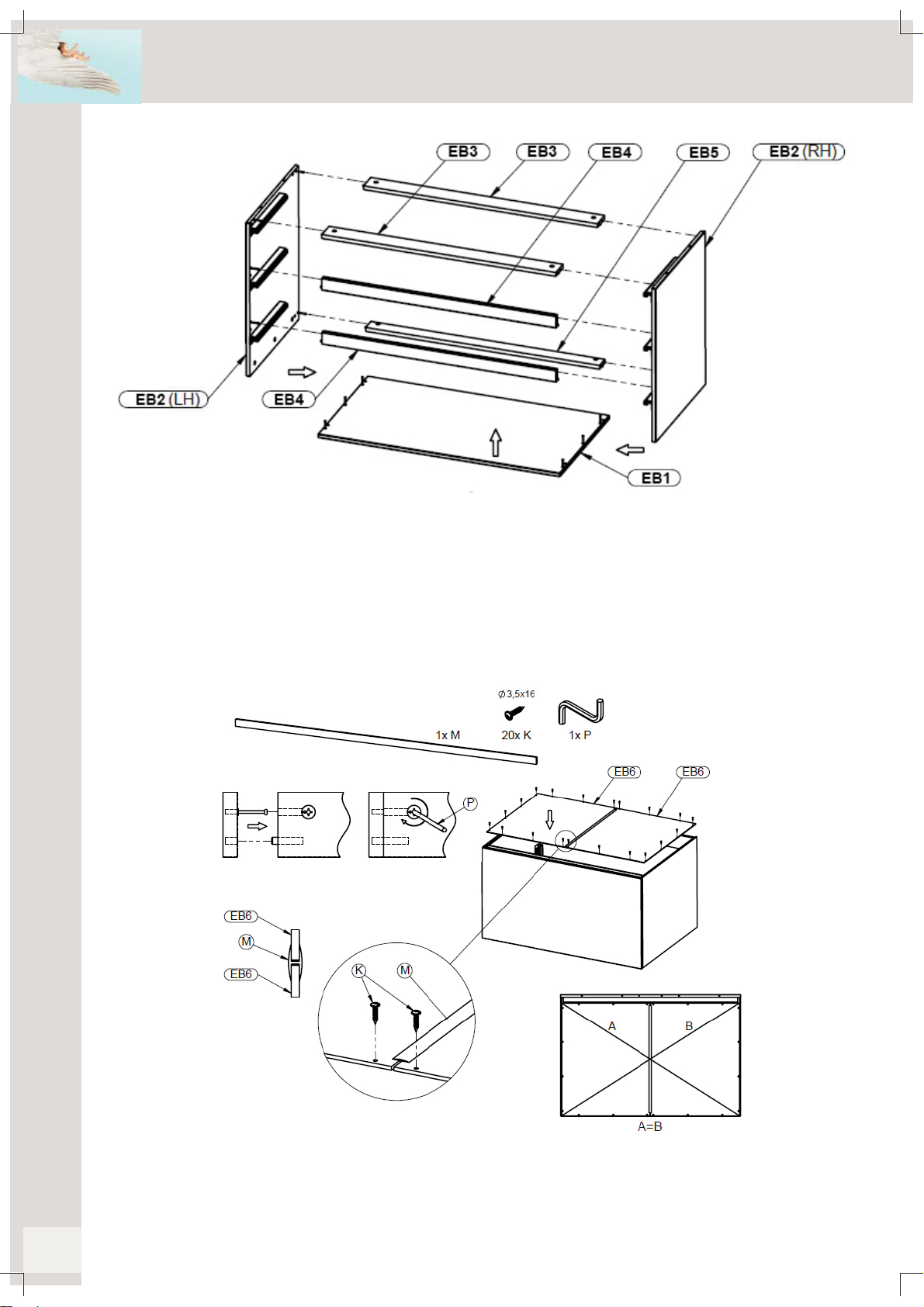

Stap 8 : Gebruik de onderdelen van stap 3tem 6
Duw beide bodemlatten (EB3) met hun houten drevels in de boringen en over de verbindingsbouten van de
linkse eindzijde (EB2 LH), draai de excentrieken vast en hou de latten vast. Duw beide dwarslatten (EB4) met
hun houten drevels in de boringen en over de verbindingsbouten van de eindzijde, draai de excentrieken vast en
hou de latten vast. Duw de bovenlat (EB5) met zijn houten drevel in de boringen en over de verbindingsbout van
de eindzijde, draai de excentriek en hou vast. Duw nu de rechtse eindzijde (EB2 RH) met zijn verbindingsbouten
in de boringen en over de houten drevels van alle latten en draai de excentrieken vast. Plaats het bovenblad
(EB1) omgekeerd op een proper deken, duw de structuur met zijn houten drevels in de boringen en over de
verbindingsbouten van het bovenblad en draai de excentrieken vast.
INDIGO 54 03 55xx-3D Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Stap 9 : Gebruik de onderdelen van stap 7, beide ruggen EB6, het rugprofiel Men twintig houtschroeven K
Plaats de structuur op zijn voorkant op het deken. Schuif de ruggen (EB6) in het rugprofiel (M). Plaats de ruggen
evenwijdig op de achterkant van de structuur. Kontroleer indien afstand A = B. Schroef nu de ruggen vast in de
structuur met de houtschroeven (K).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
INDIGO 54 03 55xx-3D Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

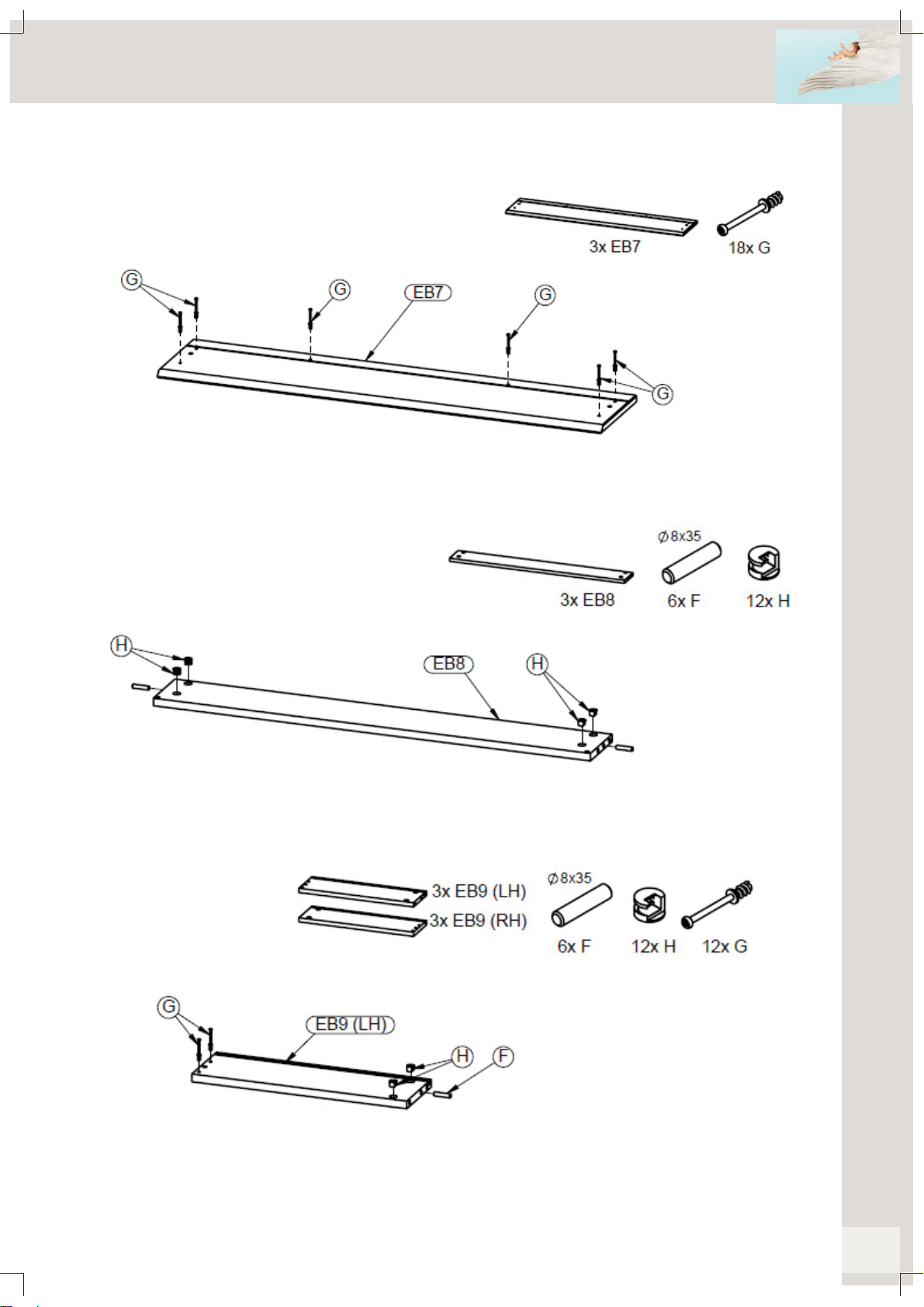

Stap 10 : Gebruik de drie ladefronten EB7 en achttien verbindingsbouten G
Draai zes verbindingsbouten (G) vast in de boringen aan de binnenkant van ieder front (EB7).
Stap 11 : Gebruik de drie laderuggen EB8, zes houten drevels Fen twaalf excentrieken H
Duw een houten drevel (F) in de boringen op de zijkanten van iedere laderug (EB8). Duw twee excen-
trieken (H) in de boringen op de uiteinden van de ruggen.
Stap 12 : Gebruik de drie linkse ladezijden EB9 LH en de drie rechtse EB9 RH, zes houten drevels F,
twaalf verbindingsbouten Gen twaalf excentrieken H
Duw een houten drevel (F) in de boringen op de zijkant van iedere ladezijde (EB9 LH en EB9 RH). Duw
twee excentrieken (H) in de boringen op een uiteinde van de zijden. Draai twee verbindingsbouten (G) vast
in de boringen op het andere uiteinde van de zijden.

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
INDIGO 54 03 55xx-3D Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

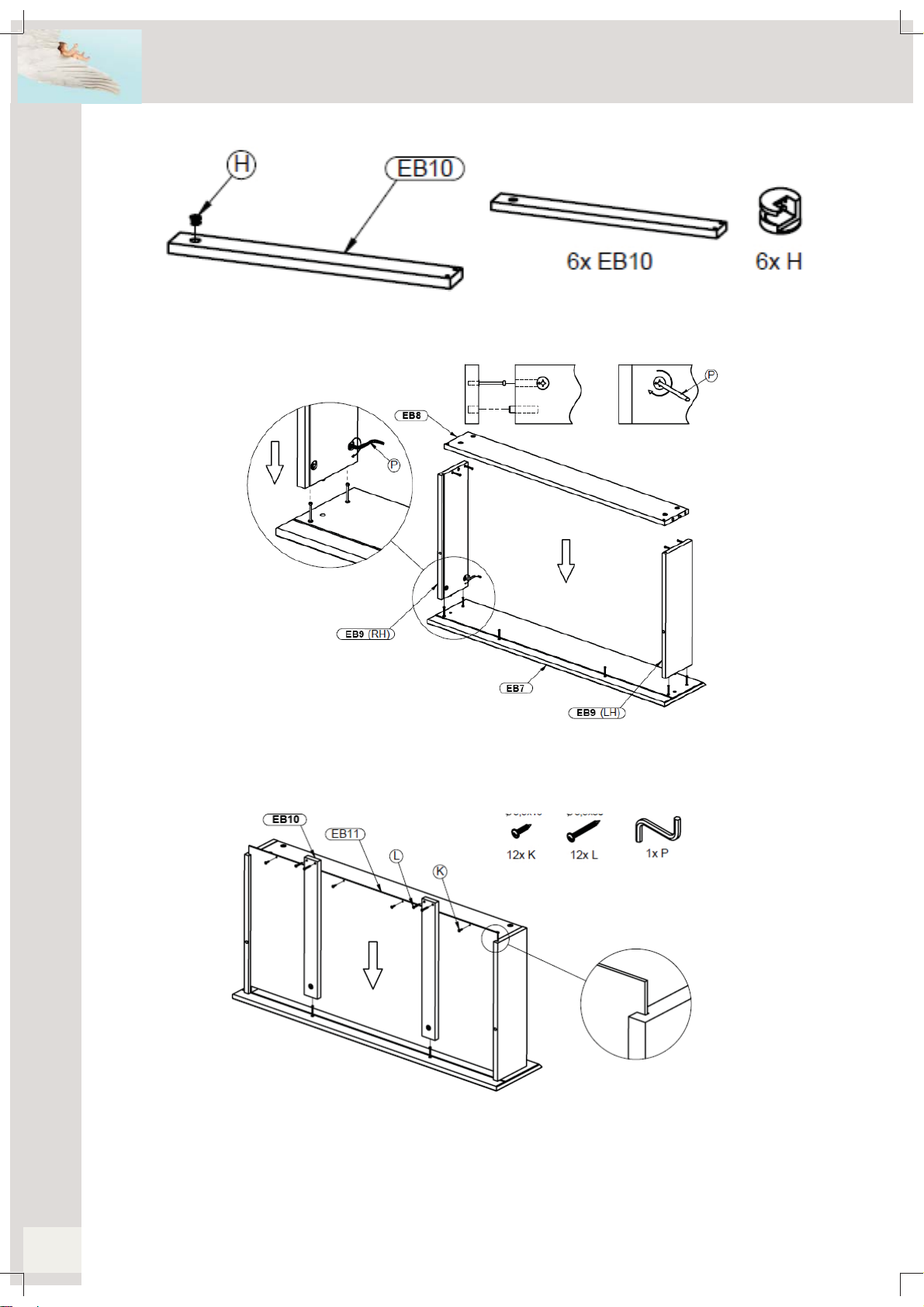

Stap 13 : Gebruik de zes bodemlatten EB10 en zes excentrieken H
Duw een excentriek (H) in de boring op het uiteinde van iedere bodemlat (EB10).
Stap 14 : Gebruik de onderdelen van stap 10 tem 13
Plaats de laderuggen (EB8) met hun houten drevels in de boringen en over de verbindingsbouten van de lade-
zijden (EB9 LH en RH). Draai de excentrieken vast. Duw de ladezijden met hun houten drevels in de boringen
en over de verbindingsbouten van de ladefronten (EB7). Draai de excentrieken vast.
Stap 15 : Gebruik de onderdelen van stap 13 en 14, drie ladebodems EB11, twaalf houtschroeven K en twaalf
houtschroeven L
Duw iedere ladebodem (EB11) in de groeven van de zijden en de fronten van de lade. Bevestig iedere bodem
door middel van de houtschroeven (K) aan de laderuggen. Duw de bodemlatten (EB10) over de verbindings-
bouten van de ladefronten en draai de excentrieken vast. Bevestig de bodemlatten door middel van de hout-
schroeven (L) aan de laderug.
