QU-AX TRENDY 54 03 42 -4D Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.4 Nov 2016
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

Quax®
First dreams
First steps
GEBRUIK
Stel de commode samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water. Ten einde opzwelling en eventuele verkleuring van de houtplaten tegen te gaan dient
elk gemorst product dadelijk te worden weggenomen en opgekuist.
www.quax.eu [email protected]
2
TRENDY 54 03 42xx-4D

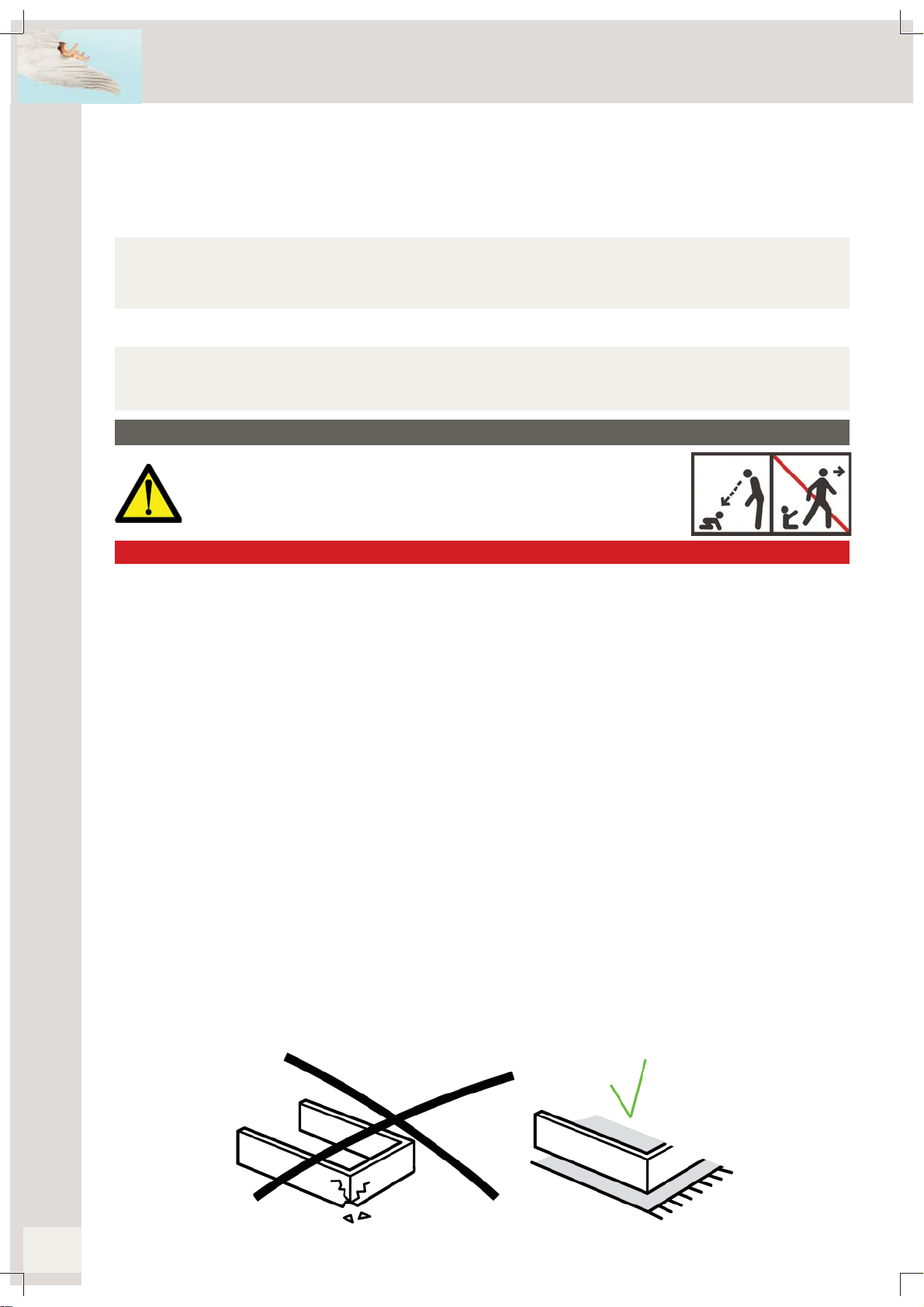

Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER

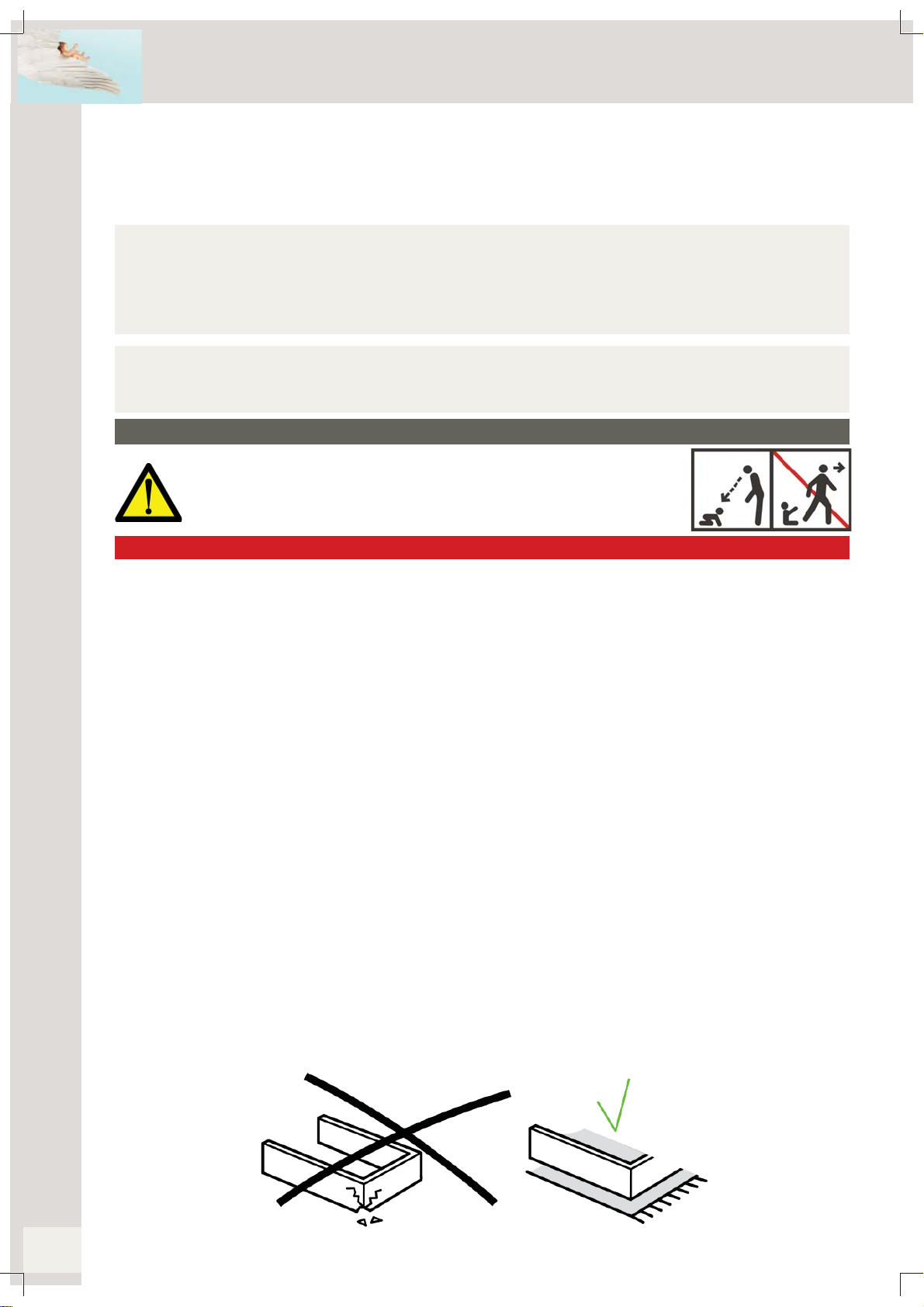

1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde commode : 110x52x90H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : waterlak-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond- en
eindlak.
Met vier regelbare laden
De commode kan worden uitgerust met een luierextensie code 54 03 42xx-E
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 65 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

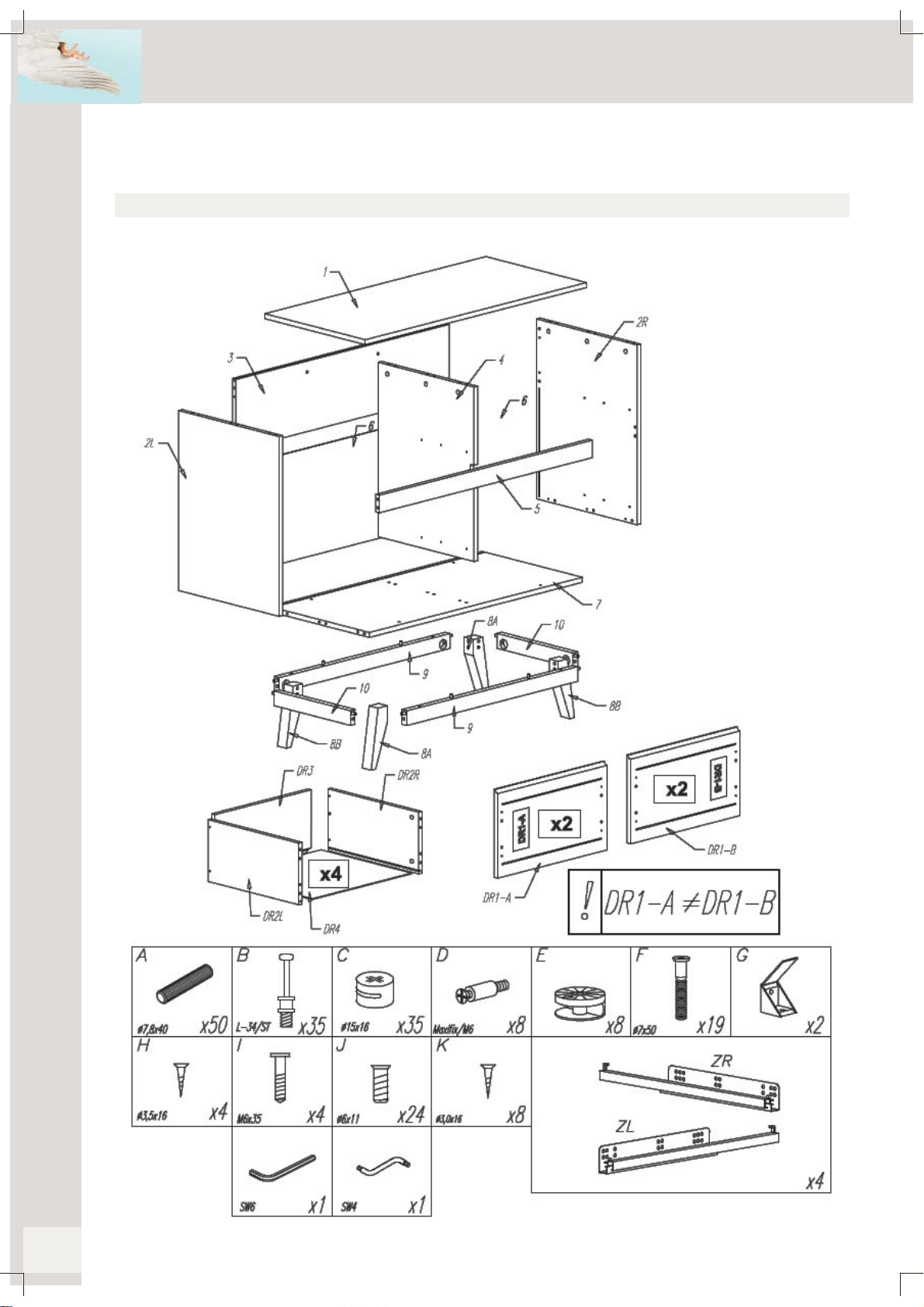

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de commode
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

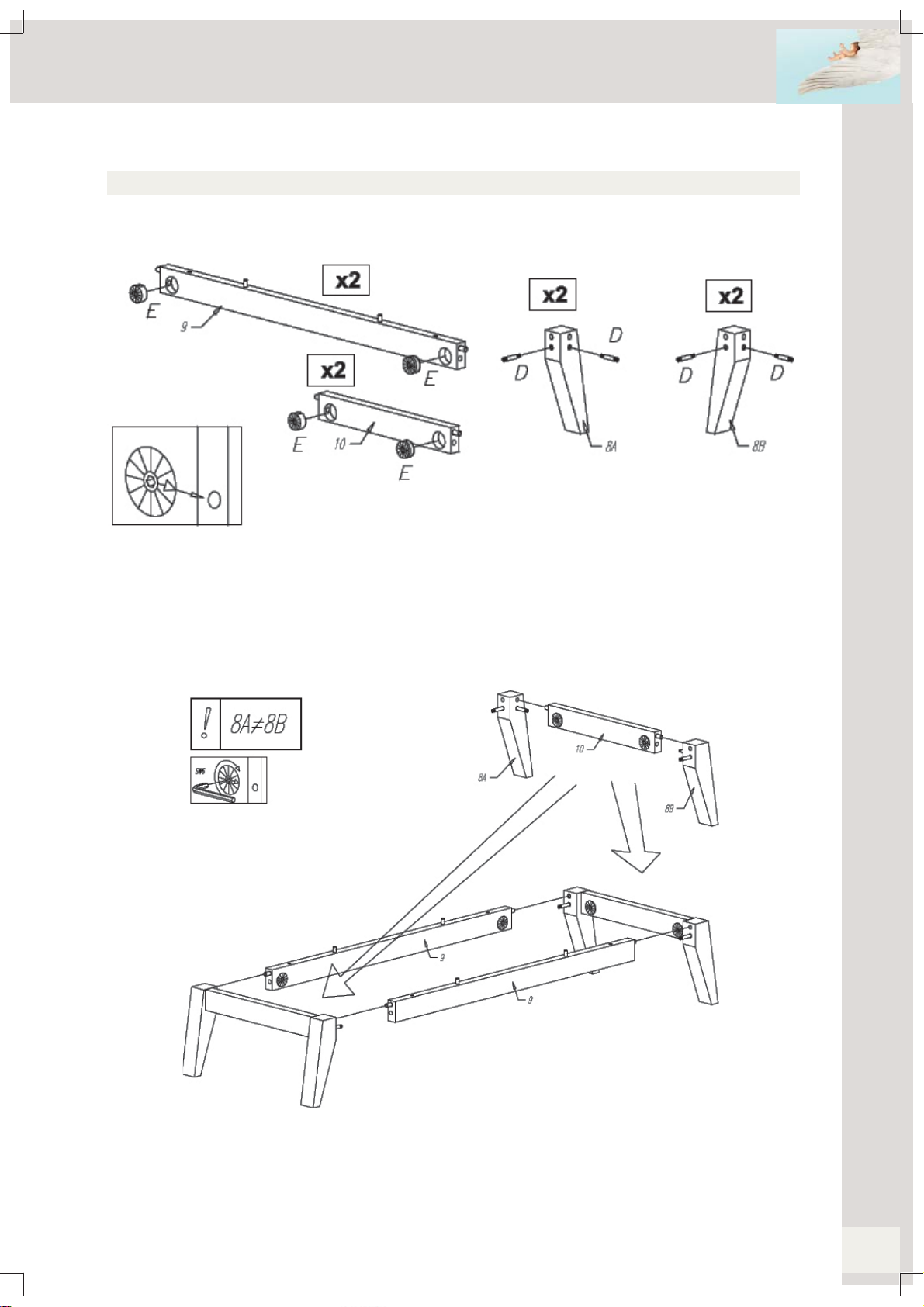

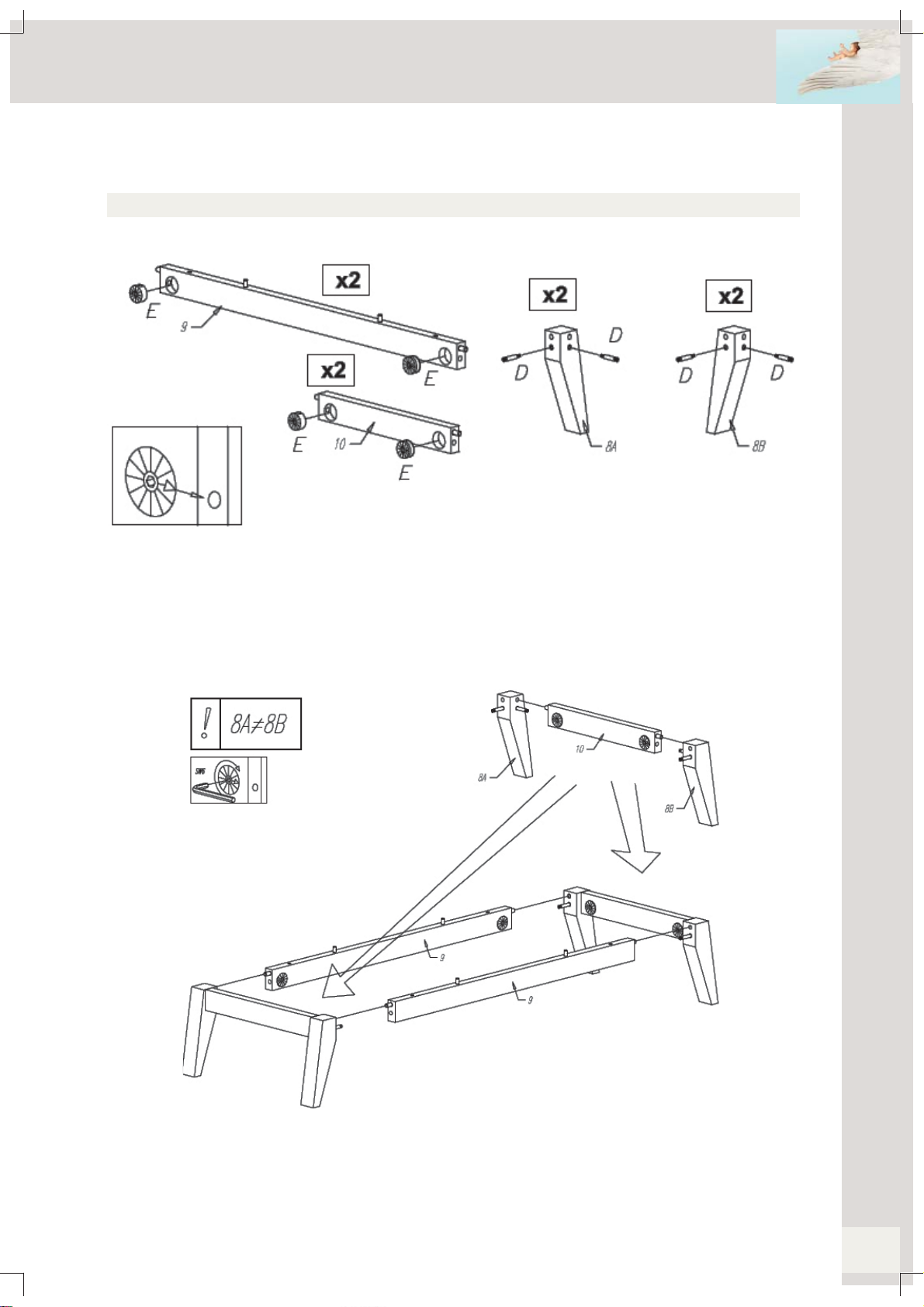

Stap 1 : Gebruik beide lange dwarsbalken 9, beide korte dwarsbalken 10, acht excentrieken E, beide voor-
ste poten 8A, beide achterste poten 8B en acht verbindingsbouten D
Duw twee excentrieken (E) in de voorziene boringen aan de binnenkant van de lange dwarsbalken (9) en
de korte dwarsbalken (10). Draai twee verbindingsbouten (D) vast in de voorziene boringen aan de binnen-
kant van de poten (8A en 8B).
Stap 2 : Gebruik de onderdelen van stap 1
Duw een voor- (8A) en een achterpoot (8B) met zijn houten deugels in de voorziene boringen en over de
verbindingsbouten van de korte dwarsbalken (10). Draai de excentrieken vast. Duw een pootonderstel met
zijn verbindingsbouten in de voorziene boringen en over de houten deugels van de lange dwarsbalken (9).
Draai de excentrieken vast. Herhaal met het ander pootonderstel.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

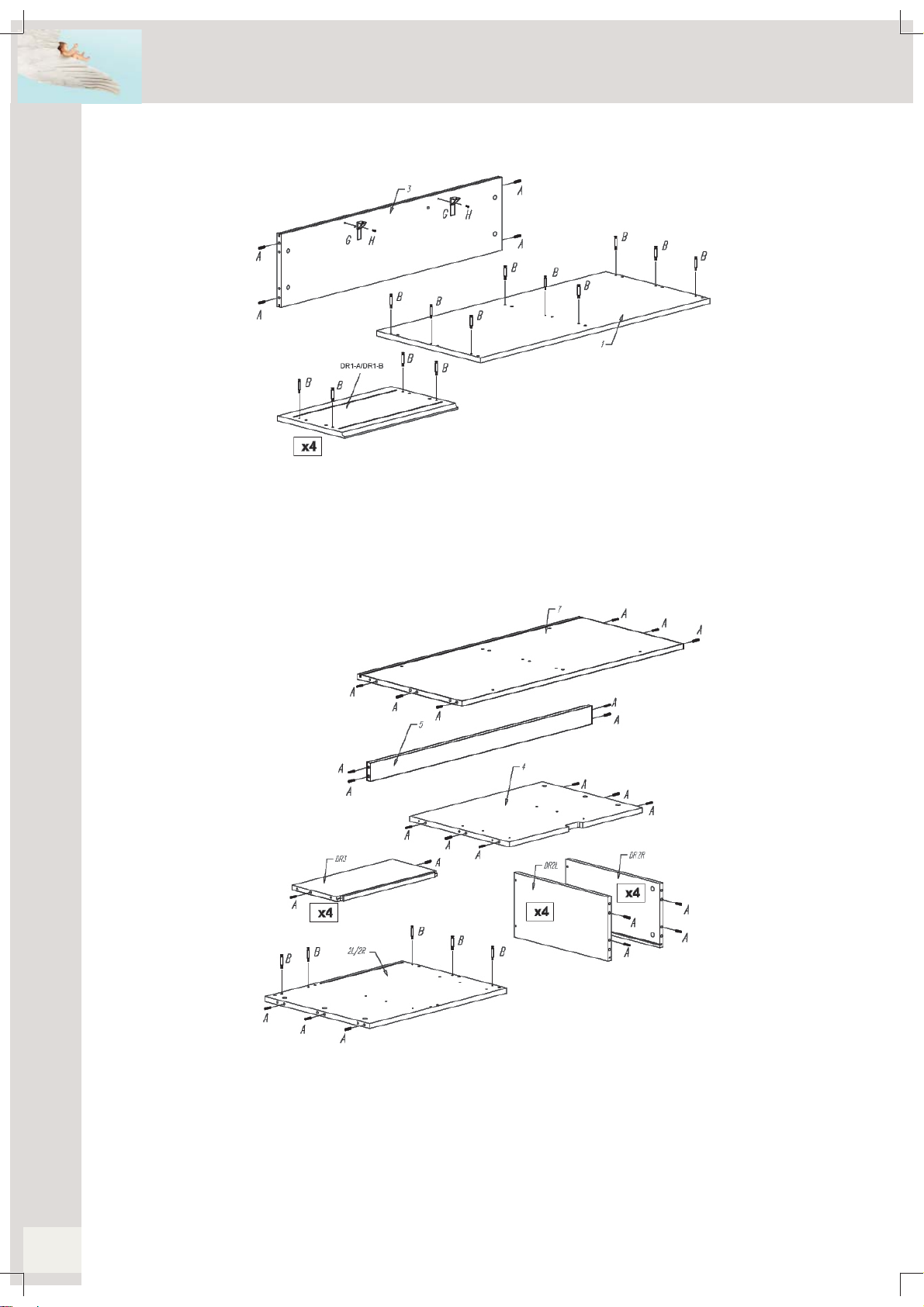

Stap 3 : Gebruik het bovenblad 1, de ladefronten DR1-A en DR1-B, de bovenste rug 3, vijfentwintig verbindings-
bouten B, vier houten deugels A, twee steunprofielen Gen twee houtschroeven H
Draai vier verbindingsbouten (B) vast in de boringen aan de binnenkant van de ladefronten (DR1-A en DR1-B).
Draai negen verbindingsbouten (B) vast in de boringen onderaan het bovenblad (1). Duw vier houten deugels (A)
in de voorziene openingen op de uiteinden van de bovenste rug (3). Plaats de steunprofielen (G) op de voorziene
boringen aan de binnenkant van de rug en bevestig met een houtschroef (H).
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen
Stap 4 : Gebruik de bodem 7, het tussenprofiel 5, de tussenzijde 4, de eindzijden 2L en 2R, de laderuggen DR3,
de ladezijden DR2L en DR2R, tien verbindingsbouten Ben zesenveertig houten deugels A
Duw zes houten deugels (A) in de voorziene openingen op de uiteinden van de bodem (7). Duw vier houten
deugels (A) in de voorziene openingen op de uiteinden van het tussenprofiel (5). Duw zes houten deugels (A)
in de voorziene openingen op de uiteinden van de tussenzijde (4). Duw drie houten deugels (A) in de voorziene
openingen bovenaan de eindzijden (2L en 2R). Draai vijf verbindingsbouten (B) vast in de boringen aan de bin-
nenkant van de eindzijden. Duw twee houten deugels (A) in de voorziene openingen op de uiteinden van de
laderuggen (DR3). Duw twee houten deugels (A) in de voorziene openingen op de voorkant van de ladezijden
(DR2L en DR2R).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7

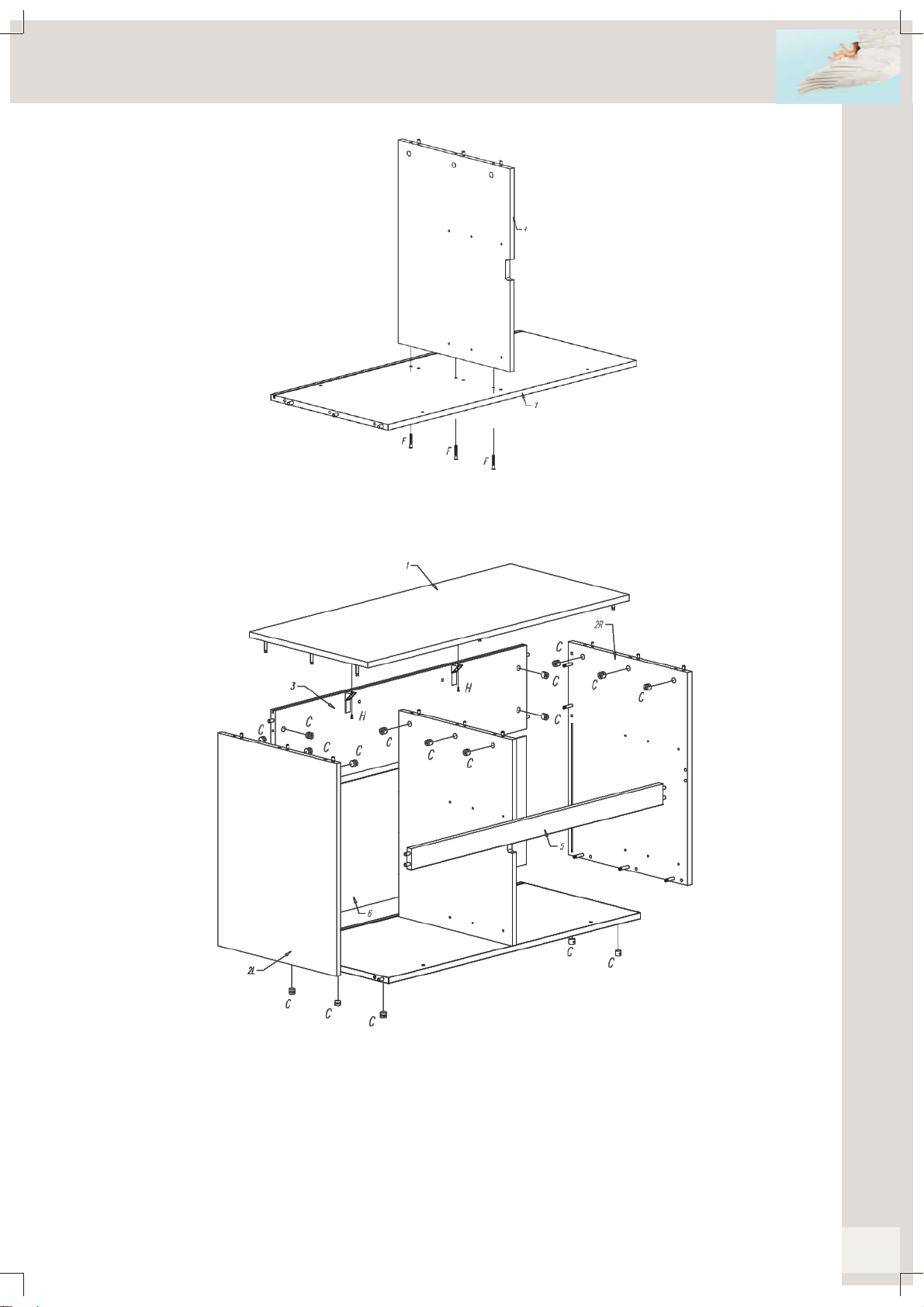

Stap 5 : Gebruik de bodem 7en de tussenzijde 4 van stap 4en drie houtschroeven F
Duw de tussenzijde (4) met zijn houten deugels in de voorziene boringen van de bodem (7). Duw de hout-
schroeven (F) door de voorziene boringen van de bodem en draai ze vast in de tussenzijde.
Stap 6 : Gebruik de onderdelen (zonder deze voor de laden) van stappen 3, 4en 5, de onderste rug 6,
negentien excentrieken C en twee houtschroeven H
Duw de excentrieken (C) in de voorziene boringen aan de binnenkant van de bovenste rug (3), de tussen-
zijde (4), de eindzijden (2L en 2R) en de bodem (7). Duw de onderste rug (6) in de groef van de bodem.
Plaats de bovenste rug (3) op de onderste. Duw het tussenprofiel (5) met zijn deugels in de linkerzijde (2L).
Duw de linkse zijde met zijn verbindingsbouten in de boringen en over de deugels van de bodem en deze
van de bovenste rug. Span de excentrieken aan. Herhaal met de rechterzijde (2R). Duw het bovenblad
(1) met zijn verbindingsbouten in de boringen en over de deugels van de tussen- en eindzijden. Span de
excentrieken aan. Duw de resterende houtschroeven (H) door de steunprofielen (G) en schroef ze vast in
het bovenblad.
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen
Stap 7 : Gebruik de onderdelen van stap 2en 7en vier houtschroeven I
Duw de bovenbouw op de houten deugels van het onderstel. Duw de houtschroeven (I) door de voorziene bor-
ingen van de bodem en draai vast in het onderstel.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9

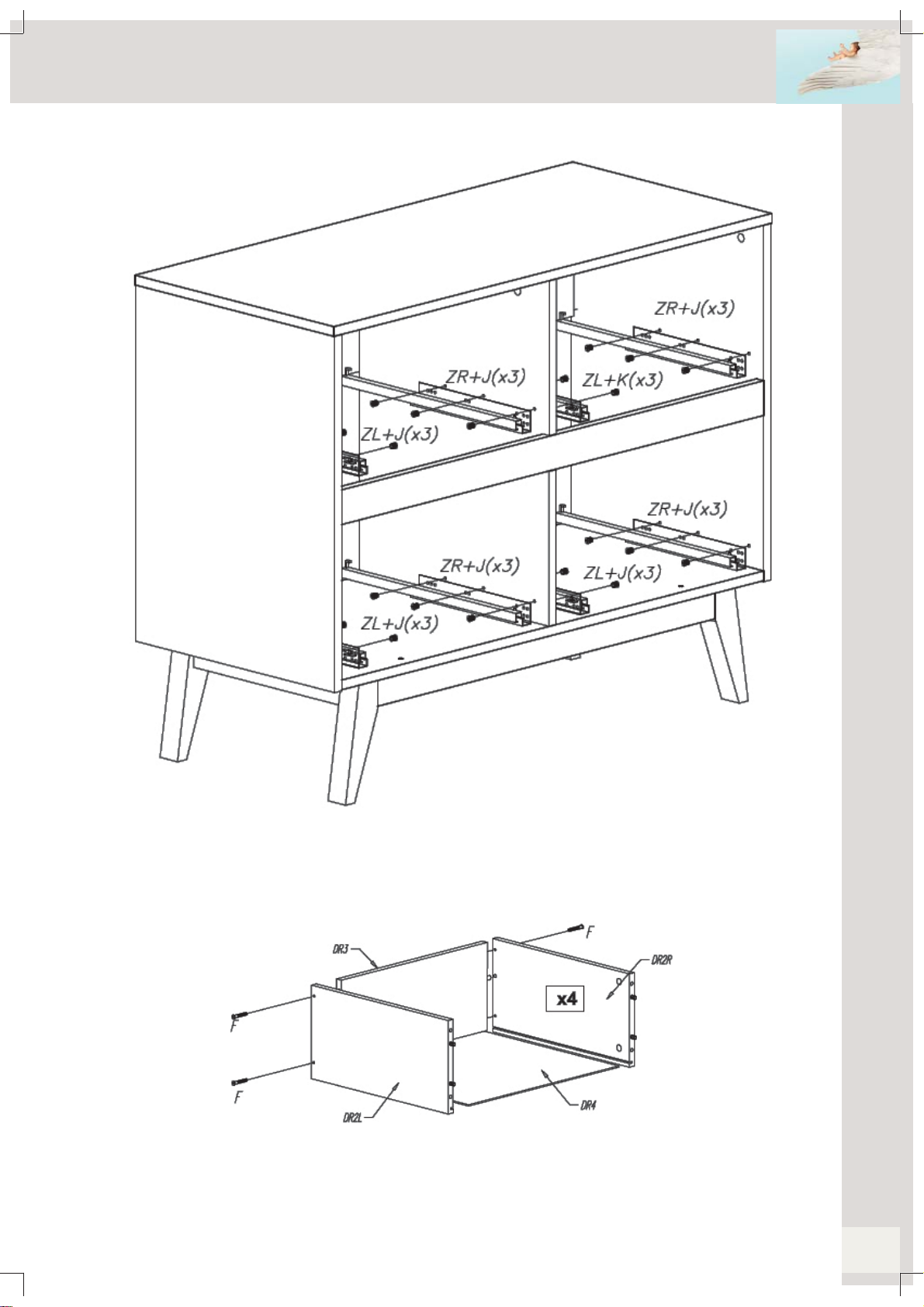

Stap 8 : Gebruik de onderdelen van stap 8, de geleiderparen ZL en ZR en vierentwintig bouten J
Plaats de geleiders (ZL en ZR) voor de voorziene boringen van de binnenzijde en de eindzijden. Duw door
het derde gat vooraan de geleiders een bout (J) en draai vast. Plaats nu de andere bouten en draai deze
vast in de zijden.
Stap 9 : Gebruik de lade-onderdelen van stap 3en 4, vier ladebodems DR4 en zestien houtschroeven F
Plaats een laderug (DR3) met de gleuf naar binnen gericht tussen de zijden (DR2L en DR2R). Duw twee
houtschroeven (F) in de voorziene boringen achteraan elke zijde en draai ze vast in de rug. Schuif een
ladebodem (DR4) in de gleuven van de zijden en de rug. Herhaal met de andere laden.
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

Quax®
First dreams
First steps
10
www.quax.eu [email protected]

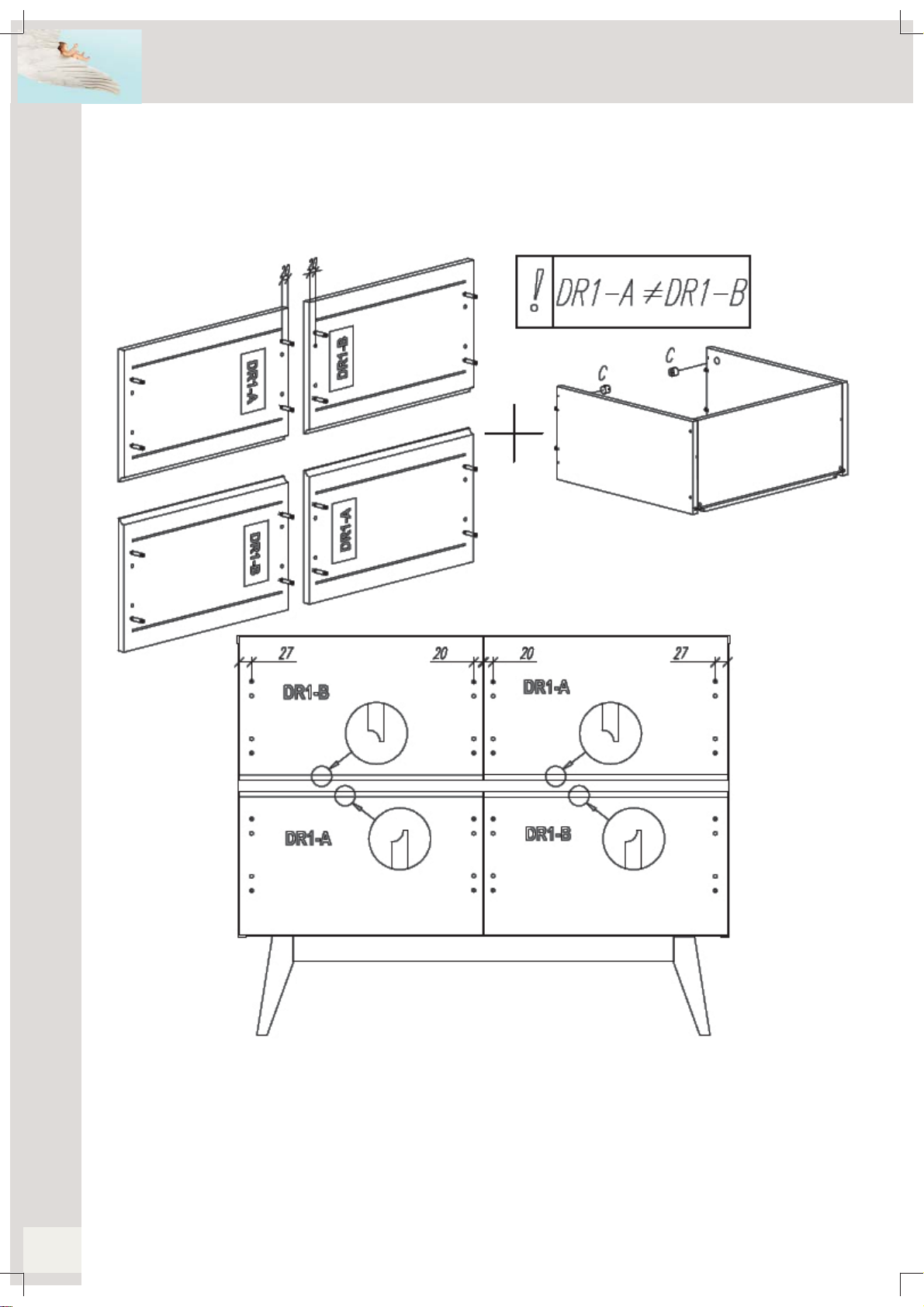

Stap 10 : Gebruik de onderdelen van stap 10 en zestien excentrieken C
Duw twee excentrieken (C) in de boringen aan de binnenkant van iedere ladezijde (DR2L en DR2R). Duw de
ladefronten met hun verbindingsbouten in de voorziene gaten van de ladezijden en span de excentrieken aan.
Let hierbij op de handgreep en de boorafstanden. Handgreep bovenste laden naar onder gericht, onderste laden
naar boven gericht. De boorafstand van 27 mm steeds op de buitenkant.
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

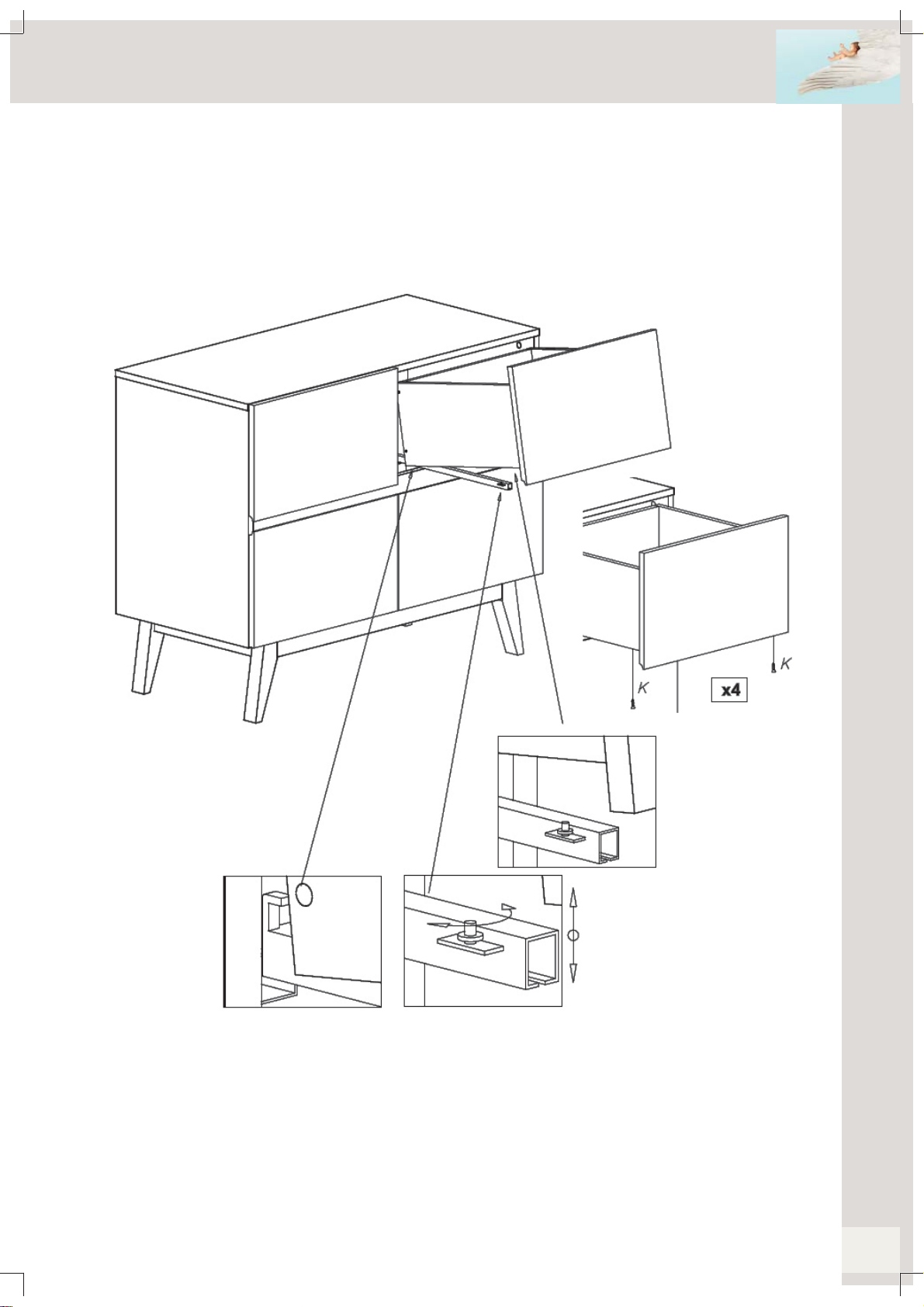

Stap 11 : Plaatsen van de laden. Gebruik acht houtschroeven K
Trek de geleiders uit het meubel en begin met de onderste laden. Plaats de laden tegen de achterste stop
op de geleiders en duw de laden over de voorste stop van de geleiders. Vervolgens de bovenste laden
plaatsen. Bevestig de laden op de geleiders met de houtschroeven (K). De laden kunnen in de hoogte
geregeld worden door de voorste stop op de geleiders aan te passen.

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cette commode.
Mise en service : Avant d’utiliser la commode prenez soin que tous les éléments se trouvent en bon état, sont
parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de la commode.
Nettoyage et entretien : Nettoyez la commode avec du savon ou un détergent sans éléments toxiques, dilué
dans de l’eau tiède. Afin d’éviter le gonflement et la décoloration possible des panneaux de bois tout déverse-
ment doit être immédiatement retiré et nettoyé.
www.quax.eu [email protected]
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIRE ATTENTIVE-
MENT.
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de la commode assemblée : 110x52x90H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base d’eau appliqué en 3 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Munis de quatre tiroirs réglables
Cette commode peut être équipée d’une extension à langer code 54 03 42xx-E
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 65 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de la commode
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen
Etape 1 : Utilisez les deux traverses longues 9, les deux traverses courtes 10, huit excentriques E, les
deux pieds avant 8A et les deux pieds arrière 8B et huit boulons de raccord D
Poussez deux excentriques (E) dans les perçages prévus à l’intérieur des longues barres transversales (9)
et les traverses courtes (10). Fixez deux boulons de raccord (D) dans les perçages à l’intérieur des pieds
(8A et 8B).
Etape 2 : Utilisez les pièces de l’étape 1
Poussez un pied avant (8A) et arrière (8B) avec ses chevilles en bois dans les trous et à travers les
boulons de raccord des traverses courtes (10). Serrez les excentriques. Poussez un piètement avec ses
boulons de raccord dans les trous et sur les chevilles des traverses longues (9). Serrez les excentriques.
Répétez avec l’autre piètement.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen
Etape 3 : Utilisez le plateau 1, les fronts de tiroirs DR1-A et DR1-B, le dos supérieure 3, vingt-cinq boulons de
raccord B, quatre chevilles en bois A, deux profils de montage G et deux vis à bois H
Serrez quatre boulons de raccord (B) dans les perçages à l’intérieur des fronts de tiroir (DR1-A et DR1-B). Serrez
neuf boulons de raccord (B) dans les perçages en bas du plateau (1). Poussez quatre chevilles en bois (A) dans
les perçages prévus sur les extrémités du dos supérieur (3). Placez les profils de montage (G) sur les trous pré-
vus sur la face intérieure du dos et fixez à l’aide d’une vis à bois (H).
Etape 4 : Utilisez le fond 7,la traverse 5, le côté intermédiaire 4, les côtés terminaux 2L et 2R, les dos de tiroir
DR3, les côtés de tiroir DR2L et DR2R, dix boulons de raccord Bet quarante-six chevilles en bois A
Poussez six chevilles en bois (A) dans les trous autour du fond (7). Poussez quatre chevilles en bois (A) dans les
perçages sur les extrémités de la traverse (5). Poussez six chevilles en bois (A) dans les trous sur les extrémités
du côté intermédiaire (4). Poussez trois chevilles en bois (A) dans les perçages en haut des côtés terminaux (2L
et 2R). Serrez cinq boulons de raccord (B) dans les trous à l’intérieur des côtés terminaux. Poussez deux che-
villes en bois (A) dans les perçages sur les extrémités des dos de tiroir (DR3). Poussez deux chevilles en bois
(A) dans les perçages sur la face avant des côtes de tiroir (DR2L et DR2R).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen
Etape 5 : Utilisez le fond 7et le côté intermédiaire 4de l’étape 4et trois vis à bois F
Poussez le côté intérmédiaire (4) avec ces chevilles en bois dans les perçages du fond (7). Poussez les
vis à bois (F) dans les trous du fond et serrez les dans le côté intérmédiaire.
Etape 6 : Utilisez les pièces (sans aucune des tiroirs) des étapes 3, 4et 5, le dos inférieur 6, dix-neuf ex-
centriques C et deux vis à bois H
Insérez les excentriques (C) dans les trous prévus à l’intérieur du dos supérieur (3), du côté intermédaire
(4), des côtes terminaux (2L et 2R) et du fond (7). Poussez le dos inférieur (6) dans la rainure du fond.
Placez le dos supérieur (3) sur le dos inférieur. Poussez la traverse (5) avec ses chevilles dans le côté
gauche (2L). Poussez le côté gauche avec ses boulons de raccord dans les trous et sur les chevilles
du fond et celles du dos supérieur. Serrez les excentriques. Répétez avec le côté droit (2R). Poussez le
plateau (1) avec ses boulons de raccord dans les trous et à travers les chevilles du côté intermédiaire et
terminaux. Serrez les excentriques. Poussez les vis à bois (H) dans les profils de montage (G) et serrez
les dans le plateau.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen
Etape 7 : Utilisez les pièces des étapes 2et 7et quatre vis à bois I
Poussez la superstructure sur les chevilles en bois du piètement. Insérer les vis à bois (I) à travers les perçages
du fond et serrez les dans le piètement.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen
Etape 8 : Utilisez les pièces de l’étape 8, les paires de glissières ZL et ZR et vingt-quatre boulons J
Positionnez les glissières (ZL et ZR) devant les perçages prévus du côté intérieur et des terminaux. In-
sérez un boulon (J) à travers la troisième ouverture à l’avant des glissières et serrez. Serrez les autres
boulons dans les côtés.
Etape 9 : Utilisez les pièces de tiroir de l’étape 3et 4, quatre fonds de tiroirs DR4 et seize vis à bois F
Placez un dos de tiroir (DR3) avec la rainure vers l’intérieur entre les côtés (DR2L et DR2R). Poussez deux
vis à bois (F) dans les trous prévus à l’arrière de chaque côté et serrer les dans le dos. Glissez un fond de
tiroir (DR4) dans les rainures des côtés et du dos. Répéter l’opération avec les autres tiroirs.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
TRENDY 54 03 42xx-4D Commode avec quatre tiroirs
Chest of four drawers
Commode met vier laden
Kommode mit vier Schubladen
Etape 10 : Utilisez les pièces de l’étape 10 et seize excentriques C
Poussez deux excentriques (C) dans les perçages à l’intérieur de chaque côté de tiroir (DR2L et DR2R). Poussez
les fronts de tiroirs avec leurs boulons de raccord dans les trous des côtés de tiroir et serrez les excentriques.
Faites attention à la poignée et aux les distances de forage. La poignée des tiroirs supérieurs vers le bas, des
tiroirs inférieurs vers le haut. La distance de perçage de 27 mm toujours à l’extérieur.
