QU-AX TRENDY 54 04 46-XL Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.1 Nov 2016
Nederlands : pagina 2
Français : page 14
Deutsch : Seite 26
English : page 38
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Opgelet : deze kast bevat verschillende soorten scharnieren, zie pag. 4 en 10
Attention : cette armoire contient différents types de charnières, voir pag. 16 et 22
Achtung : Dieser Schrank enthält verschiedene Arten von Scharnieren, siehe Seiten 28 und 34
Attention : this wardrobe contains various types of hinges, see pages 40 and 46

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
TRENDY 54 04 46xx-XL
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Opgelet : deze kast bevat verschillende soorten scharnieren (X1 en X2), zie pag. 4 en 10

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 152x52x198H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : waterlak-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond- en
eindlak.
Uitgerust met acht mobiele leggers en twee kleerhangers.

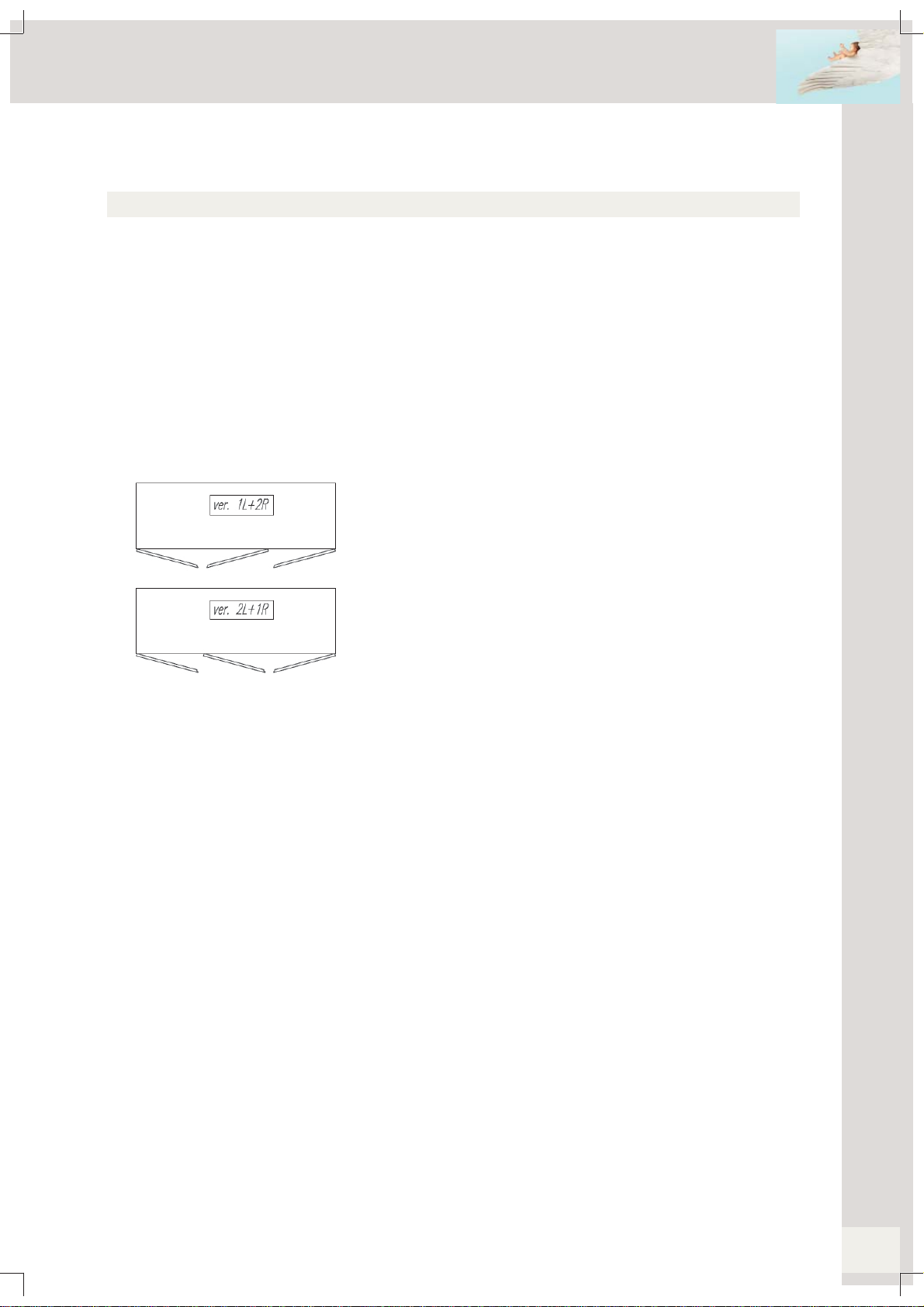

Deuren kunnen op twee manieren gemonteerd worden.
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 130 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

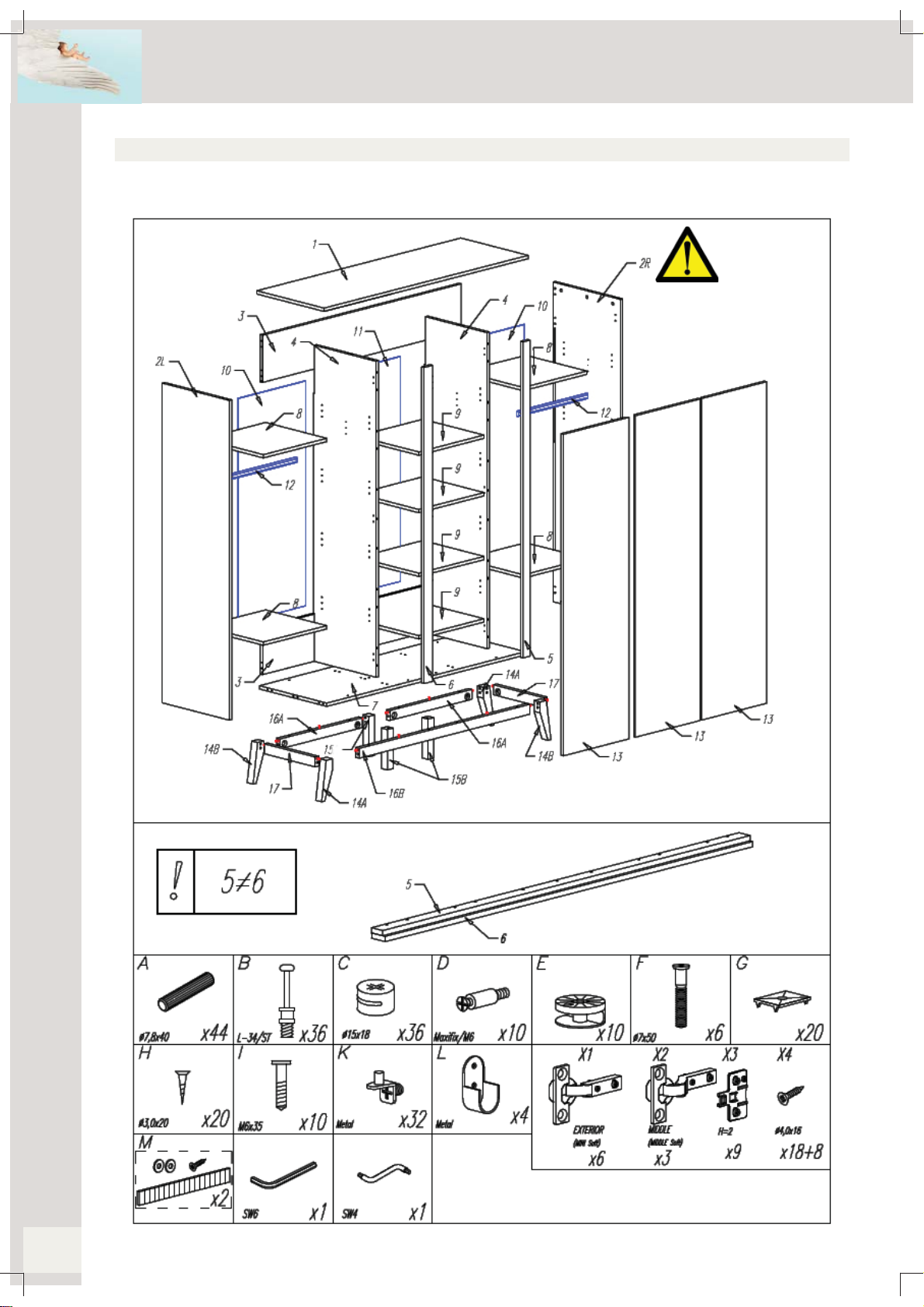

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
De scharnier X1 wordt
gemonteerd op de bui-
tendeur.
De scharnier X2 wordt
gemonteerd op de bin-
nendeur.
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5

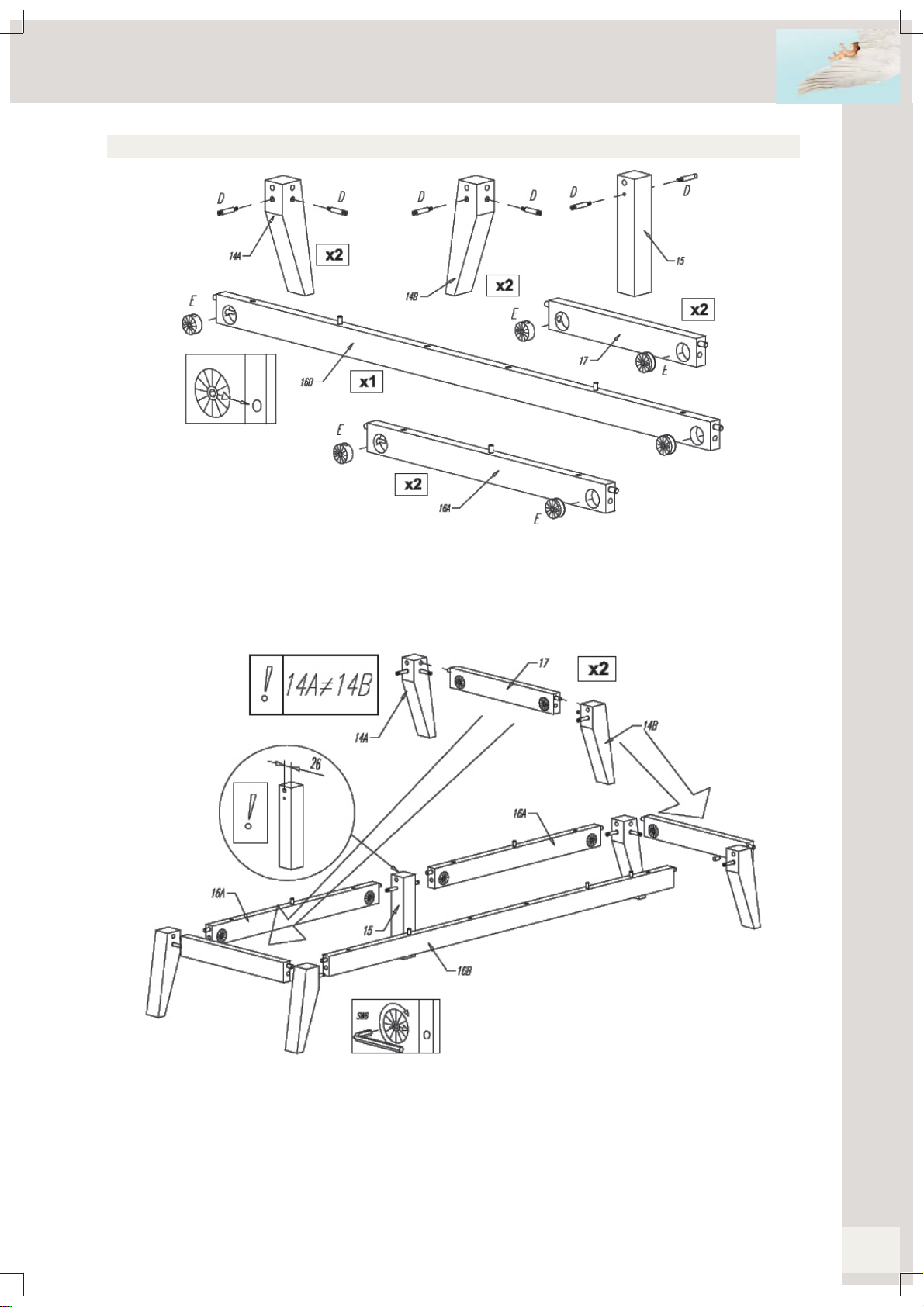

4. Het in elkaar zetten van de kast
Stap 1 : Gebruik de lange dwarsbalk 16B, beide dwarsbalken 16A, beide korte dwarsbalken 17, tien
excentrieken E, beide voorste poten 14A, de tussenpoot 15, beide achterste poten 14B en tien verbin-
dingsbouten D
Duw twee excentrieken (E) in de boringen aan de binnenkant van alle dwarsbalken (16A - 16B en 17).
Draai twee verbindingsbouten (D) vast in de boringen aan de binnenkant van alle poten (14A - 14B en 15).
Stap 2 : Gebruik de onderdelen van stap 1
Duw een voor- (14A) en een achterpoot (14B) met hun verbindingsbouten in de voorziene boringen en
over de houten deugels van de korte dwarsbalken (17). Draai de excentrieken vast. Duw een pootonder-
stel met zijn verbindingsbouten in de voorziene boringen en over de houten deugels van een dwarsbalk
(16A en 16B). Draai de excentrieken vast. Duw de tussenpoot (15) met zijn verbindingsbout in de boring
en over de houten deugel van de dwarsbalk (16A). Draai de excentriek vast. Duw het andere pootonder-
stel met zijn verbindingsbout in de voorziene boring en over de houten deugel van een dwarsbalk (16A).
Draai de excentriek vast. Duw dit onderstel op het andere en draai de excentrieken vast.
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

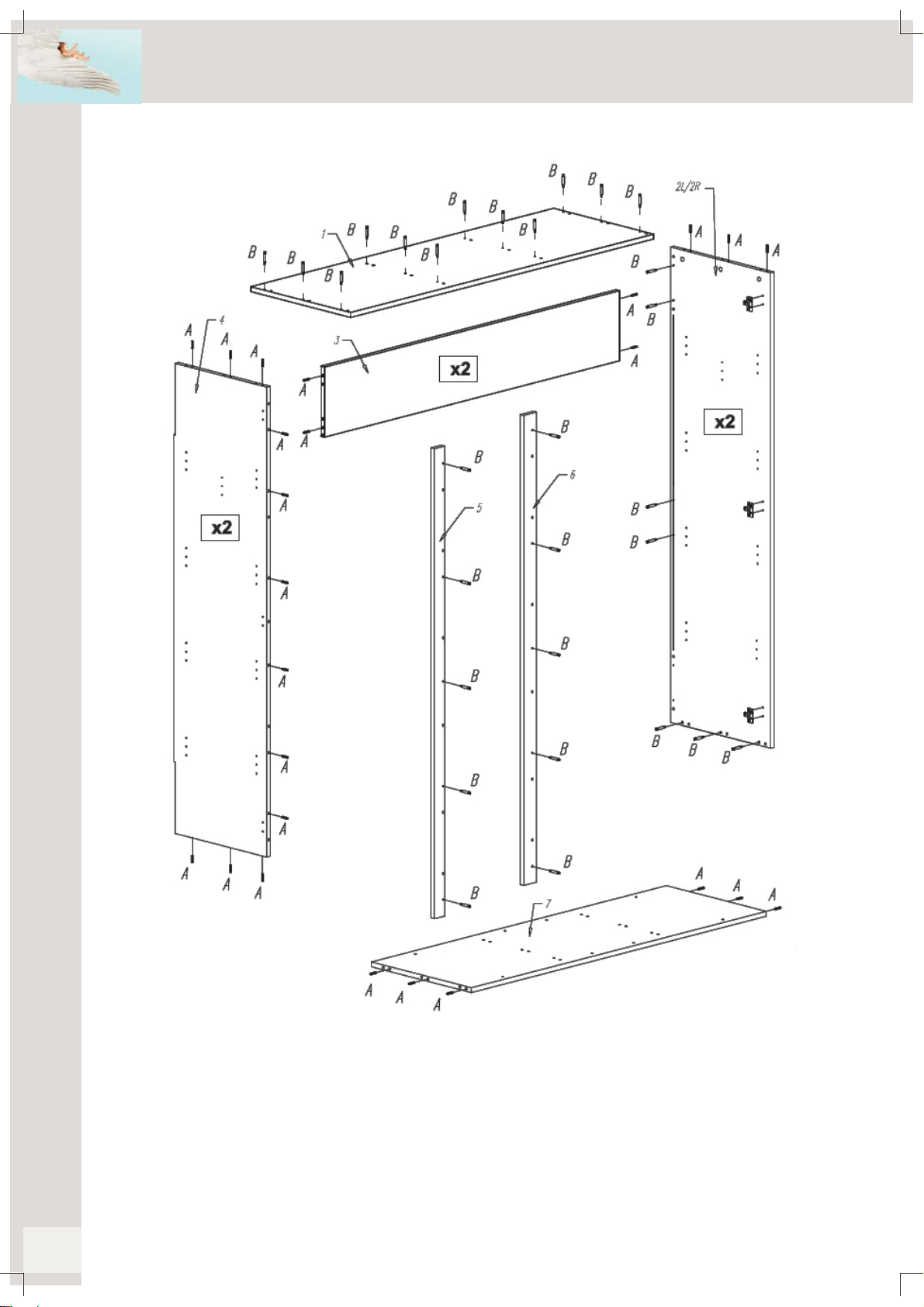

Stap 3 : Gebruik het bovenblad 1, de bodem 7, de eindzijden 2L en 2R, beide tussenzijden 4, de tussenprofielen
5en 6, beide rugprofielen 3, zesendertig verbindingsbouten B, vierenenveertig houten deugels Aen zes schar-
nierplaatjes X3
Draai twaalf verbindingsbouten (B) vast in de boringen aan de onderkant van het bovenblad (1). Duw zes houten
deugels (A) in de voorziene openingen op de uiteinden van de bodem (7). Draai vijf verbindingsbouten (B) vast
in de boringen op de binnenkant van de tussenprofielen (5 en 6). Duw twaalf houten deugels (A) in de openingen
op de uiteinden van de tussenzijden (4). Duw drie houten deugels (A) in de voorziene openingen bovenaan de
eindzijden (2L en 2R). Draai zeven verbindingsbouten (B) vast in de boringen aan de binnenkant van de eind-
zijden. Duw vier houten deugels (A) in de voorziene openingen op de uiteinden van de rugprofielen (3). Duw de
scharnierplaatjes (X3) in de voorziene boringen vooraan de eindzijden.
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7

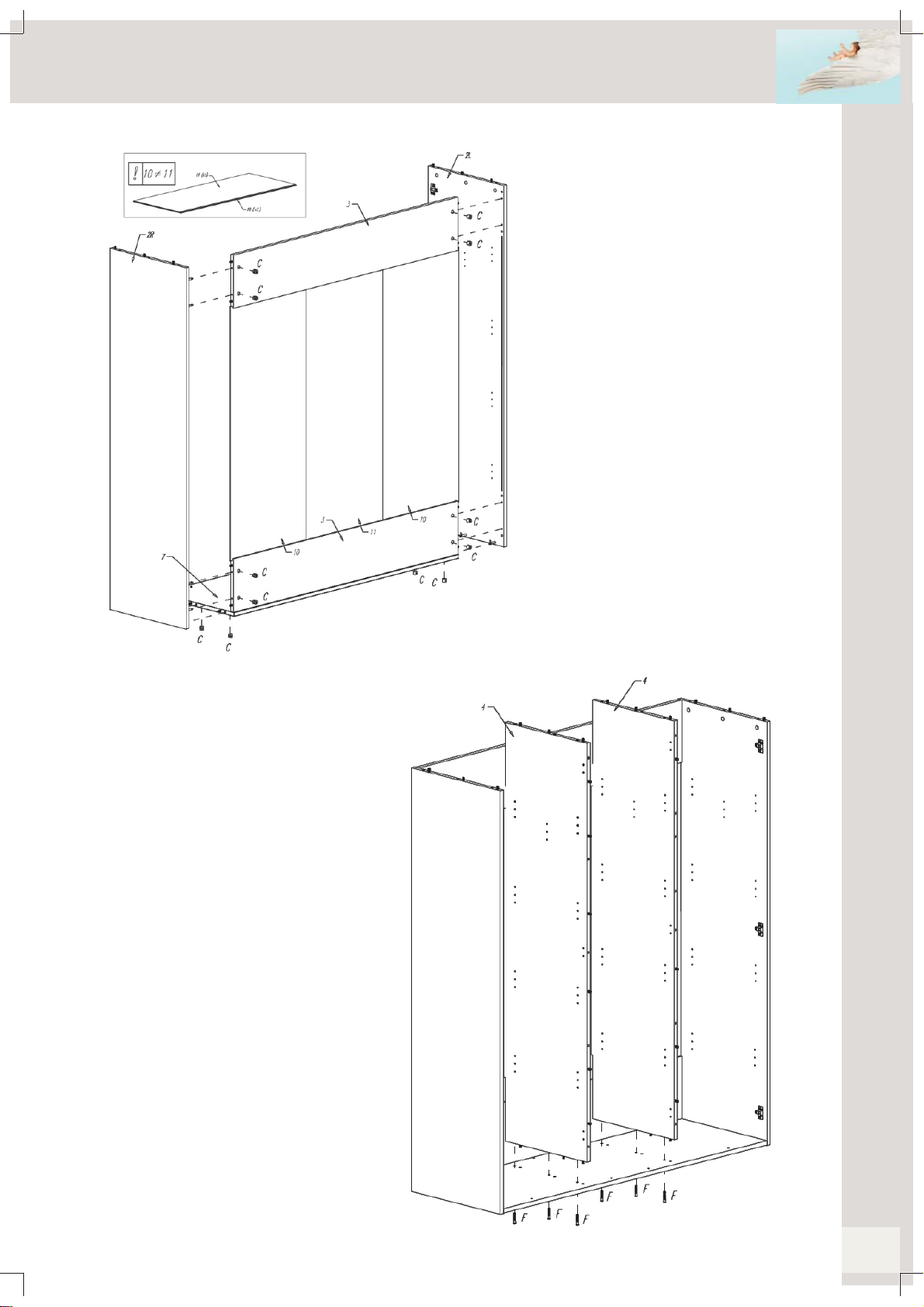

Stap 4 : Gebruik de onderdelen van stap
3, beide eindruggen 10, de tussenrug 11
en veertien excentrieken C
Duw de zes excentrieken (C) in de borin-
gen onderaan de bodem (7). Duw vier ex-
centrieken (C) in de boringen achteraan
de rugprofielen (3). Duw de linker eind-
zijde (2L) met zijn verbindingsbouten in
de boringen en over de houten deugels
van de bodem (7). Span de excentrie-
ken aan. Duw een rugprofiel (3) met zijn
houten deugels in de boringen en over
de verbindingsbouten van de eindzijde.
Span de excentrieken aan. Plaats beide
eindruggen (10) met in het midden de
tussenrug (11) in de gleuven van het
rugprofiel en de eindzijde. Plaats een
rugprofiel (3) bovenop de ruggen en duw
het profiel met zijn houten deugels in de
boringen en over de verbindingsbouten
van de eindzijde. Span de excentrieken
aan. Duw de rechtereindzijde (2R) met
zijn verbindingsbouten in de boringen en
over de houten deugels van de bodem en
rugprofielen. Span de excentrieken aan.
Stap 5 : Gebruik de onderdelen van
stap 4, de tussenzijden 4 van stap 3en
zes houtschroeven F
Duw de tussenzijden (4) met hun houten
deugels in de voorziene boringen van
de bodem (7). Duw de houtschroeven
(F) door de voorziene boringen van de
bodem en draai ze vast in de tussen-
zijden. Hou de tussenzijden vast.
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
Stap 6 : Gebruik de onderdelen van stap 5, het bovenblad
1en twaalf excentrieken C
Duw drie excentrieken (C) in de boringen aan de binnen-
kant de eindzijden (2L en 2R). Duw drie excentrieken (C) in
de boringen bovenaan de tussenzijden (4). Duw het boven-
blad (1) met zijn verbindingsbouten in de boringen en over
de houten deugels van alle zijden. Span de excentrieken
aan.
Stap 7 : Gebruik de onderdelen van stap 6, twintig
verbindingshaken Gen twintig houtschroeven H
Duw de verbindingshaken (G) op de rugpanelen
(10 en 11). Duw de houtschroeven (H) door de
gaten van de verbindingshaken en draai ze vast in
de tussenzijden.
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9

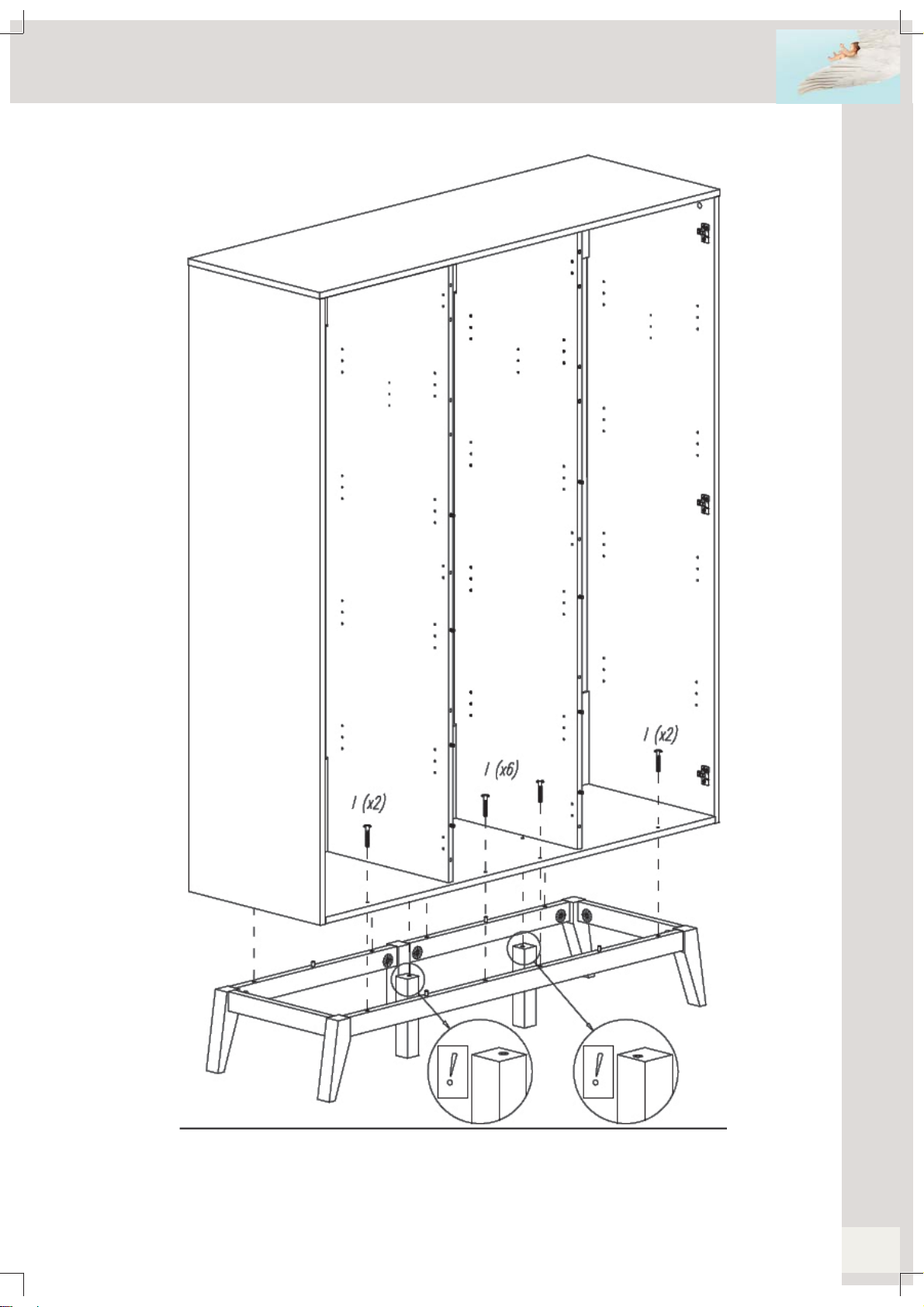

Stap 8 : Gebruik de onderdelen van stap 2en 7, beide steunpoten 15B en tien houtschroeven I
Plaats de steunpoten (15B) voor de gaten in de kastbodem. Duw de bovenbouw op de houten deugels
van het onderstel. Duw de houtschroeven (I) door de voorziene boringen van de bodem en draai vast in
het onderstel en de steunpoten.
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
Stap 9 : Gebruik de drie deuren 13, zes scharnieren X1,
drie scharnieren X2 en achttien houtschroeven X4
Duw de scharnieren (X1) in de voorziene boringen van
twee deuren (13) en draai vast met twee houtschroeven
(X4). Noteer dat deze deuren buitendeuren worden.
Duw de scharnieren (X2) in de voorziene boringen van
een deur (13) en draai vast met twee houtschroeven
(X4). Noteer dat deze deur de binnendeur wordt.
Stap 10 : Gebruik de onderdelen van stap 8, vier
kleerroedehouders L, zestien legboordhouders Ken
acht houtschroeven X4
Bevestig de kleerroedehouders (L) door middel van
twee houtschroeven (X4). Duw de legboordhouders
(K) in de voorziene boringen aan de binnenkant van
de zijden. (Drie posities naar keuze, maar plaats ze op
eenzelfde hoogte).
De scharnier X1 wordt gemonteerd op de buitendeur.
De scharnier X2 wordt gemonteerd op de binnendeur.
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
Stap 11-1 : Gebruik de onderdelen van stap 9en 10, de tussenprofielen 5en 6 van stap 3, tien excen-
trieken Cen drie scharnierplaatjes X3
Duw vijf excentrieken (C) in de boringen aan de binnenkant van de tussenzijden (4). Duw het tussenpro-
fiel (5) met zijn verbindingsbouten in de boringen en over de houten deugels van de rechtse tussenzijde.
Span de excentrieken aan. Duw het tussenprofiel (6) met zijn verbindingsbouten in de boringen en over
de houten deugels van de linkse tussenzijde. Span de excentrieken aan. Duw de scharnierplaatjes (X3) in
de voorziene boringen vooraan de rechtse tussenzijde. Schuif de deuren met de scharnieren op de schar-
nierplaatjes en draai ze vast met de voorziene schroeven. De scharnieren zijn in drie richtingen regelbaar.
Versie 1
Met naar rechts draaiende
binnendeur
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

Quax®
First dreams
First steps
12
www.quax.eu [email protected]
Stap 11-2 : Gebruik de onderdelen van stap 9en 10, de tussenprofielen 5en 6 van stap 3, tien excentrieken
Cen drie scharnierplaatjes X3
Duw vijf excentrieken (C) in de boringen aan de binnenkant van de tussenzijden (4). Duw het tussenprofiel
(5) met zijn verbindingsbouten in de boringen en over de houten deugels van de linkse tussenzijde. Span
de excentrieken aan. Duw het tussenprofiel (6) met zijn verbindingsbouten in de boringen en over de houten
deugels van de rechtse tussenzijde. Span de excentrieken aan. Duw de scharnierplaatjes (X3) in de voor-
ziene boringen vooraan de linkse tussenzijde. Schuif de deuren met de scharnieren op de scharnierplaatjes
en draai ze vast met de voorziene schroeven. De scharnieren zijn in drie richtingen regelbaar.
Versie 2
Met naar links draaiende
binnendeur
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

First steps
First dreams
Quax®
13
www.quax.eu
[email protected]
Stap 12 : Gebruik de onderdelen van stap 11, de vier leggers 8, de vier leggers 9en beide kleerroedes 12
Plaats de lange legplanken (8) op hun respectievelijke dragers in de buitenste compartimenten. Plaats de
korte legplanken (9) op hun respectievelijke dragers in het middencompartiment. Plaats de kleerroedes
(12) op hun respectievelijke dragers.
Stap 13 : Gebruik de onderdelen van stap 12 en twee stuks muurbevestigingsbeslag M
De voorziene schroeven zijn bedoeld om het beslag aan de kast te bevestigen. Kontroleer uw muur en
gebruik aangepaste muurbouten te verkrijgen in de gespecialiseerde detailhandel. Schroef met deze bout
de lip vast in de muur (2). Bevestig vervolgens de lip op de kast (4).
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
14
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Attention : Cet armoire contient différents types de charnières (X1 et X2), voir pag. 16 et 22

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 152x52x198H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base d’eau appliqué en 3 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Munis de huit étagères mobiles et de deux tringles.
Les portes peuvent être montées de deux manières.
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 130 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
La charnière X1 est mon-
tée sur la porte extéri-
eure.
La charnière X2 est mon-
tée sur la porte intéri-
eure.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
4. Montage de l’armoire
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Etape 1 : Utilisez la traverse longue 16B, les deux traverses 16A, les deux traverses courtes 17, dix ex-
centriques E, les deux pieds avant 14A, le pied intermédiaire 15, les deux pieds arrière 14B et dix boulons
de raccord D
Poussez deux excentriques (E) dans les perçages prévus à l’intérieur de toutes les traverses (16A - 16B
et 17). Fixez deux boulons de raccord (D) dans les perçages à l’intérieur des pieds (14A - 14B et 15).
Etape 2 : Utilisez les pièces de l’étape 1
Poussez un pied avant (14A) et arrière (14B) avec ses boulons de raccord dans les trous et à travers les
chevilles en bois des traverses courtes (17). Serrez les excentriques. Poussez un piètement avec ses
boulons de raccord dans les trous et à travers les chevilles d’une traverse (16A et 16B). Serrez les excen-
triques. Poussez le pied intermédiaire (15) avec son boulon de raccord dans le perçage et sur la cheville
en bois de la traverse (16A). Serrez l’excentrique. Poussez l’autre cadre avec son boulon de raccord dans
le trou et sur la cheville en bois d’une traverse (16A). Serrer l’excentrique. Poussez les cadres l’un sur
l’autre et serrez les excentriques.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
18
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Etape 3 : Utilisez le plateau 1, le fond 7,les côtés terminaux 2L et 2R, les côtés intermédiaires 4, les profils in-
termédiaires 5et 6,les deux profiles de soutien 3, trente-six boulons de raccord B, quarante-quatre chevilles en
bois A et six plaquettes de charnière X3
Serrez douze boulons de raccord (B) dans les perçages en bas du plateau (1). Poussez six chevilles en bois
(A) dans les trous aux extrémités du fond (7). Serrez cinq boulons de raccord (B) dans les perçages à l’intérieur
des profils intermédiaires (5et 6). Poussez douze chevilles en bois (A) dans les trous aux extrémités des côtés
intermédiaires (4). Poussez trois chevilles en bois (A) dans les trous en haut des côtés terminaux (2L et 2R).
Serrez sept boulons de raccord (B) dans les perçages à l’intérieur des côtés terminaux. Poussez quatre chevilles
en bois (A) dans les trous aux extrémités des profils de soutien (3). Poussez les plaquettes de charnières (X3)
dans les trous prévus à l’avant des côtés terminaux.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Etape 4 : Utilisez les pièces de l’étape 3,
les dos terminaux 10, le dos intermédi-
aire 11 et quatorze excentriques C
Insérez six excentriques (C) dans les per-
çages en bas du fond (7). Insérez qua-
tre excentriques (C) dans les perçages à
l’arrière des profils de soutien (3). Pous-
sez le côté terminal gauche (2L) avec
ses boulons de raccord dans les trous
et à travers les chevilles en bois du fond
(7). Serrez les excentriques. Poussez un
profil de soutien (3) avec ses chevilles en
bois dans les trous et à travers les bou-
lons de raccord du côté terminal. Serrez
les excentriques. Insérer les dos (10)
avec au milieu le dos intermédiaire (11)
dans les rainures du profil de soutien et
du côté. Placez un profil de soutien (3)
au-dessus des dos et poussez le profil
avec ses chevilles en bois dans les trous
et à travers les boulons de raccord du
côté. Serrez les excentriques. Poussez le
côté terminal droite (2R) avec ses bou-
lons de raccord dans les trous et à travers
les chevilles en bois du fond et des profils
de soutien. Serrez les excentriques.
Etape 5 : Utilisez les pièces de l’étape
4, les côtés intermédiaires 4de l’étape
3et six vis à bois F
Poussez les côtés intérmédiaires (4)
avec ces chevilles en bois dans les per-
çages du fond (7). Poussez les vis à
bois (F) dans les trous du fond et serrez
les dans les côtés intérmédiaires. Tenez
les côtés intermédiaires.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
TRENDY 54 04 46xx-XL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Etape 6 : Utilisez les pièces de l’étape 5, le plateau 1et
douze excentriques C
Poussez trois excentriques (C) dans les perçages en haut
des côtés terminaux (2L et 2R). Poussez trois excentriques
(C) dans les trous en haut des côtés intermédiaires (4).
Poussez le plateau (1) avec ses boulons de raccord dans
les trous et à travers les chevilles en bois des côtés. Serrez
les excentriques.
Etape 7 : Utilisez les pièces de l’étape 6, vingt cro-
chets Get vingt vis à bois H
Poussez les crochets (G) sur les dos (8). Insérez
les vis à bois (H) dans les trous des crochets et
serrez les dans les côtés intermédiaires.
