QU-AX TRENDY 54 05 17 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.1 Jan 2017
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

Quax®
First dreams
First steps
GEBRUIK
Stel het bureel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water. Ten einde opzwelling en eventuele verkleuring van de houtplaten tegen te gaan dient
elk gemorst product dadelijk te worden weggenomen en opgekuist.
www.quax.eu [email protected]
2
TRENDY 54 05 17xx
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van het gemonteerde bureel : 120x66x77H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : waterlak-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond- en
eindlak.
Het bureel kan worden uitgerust met maximaal twee laden 540519xx-D.
Het bureel is omvormbaar tot luiertafel middels de optionele luierextensie 54 03 17xx-E.
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 31 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

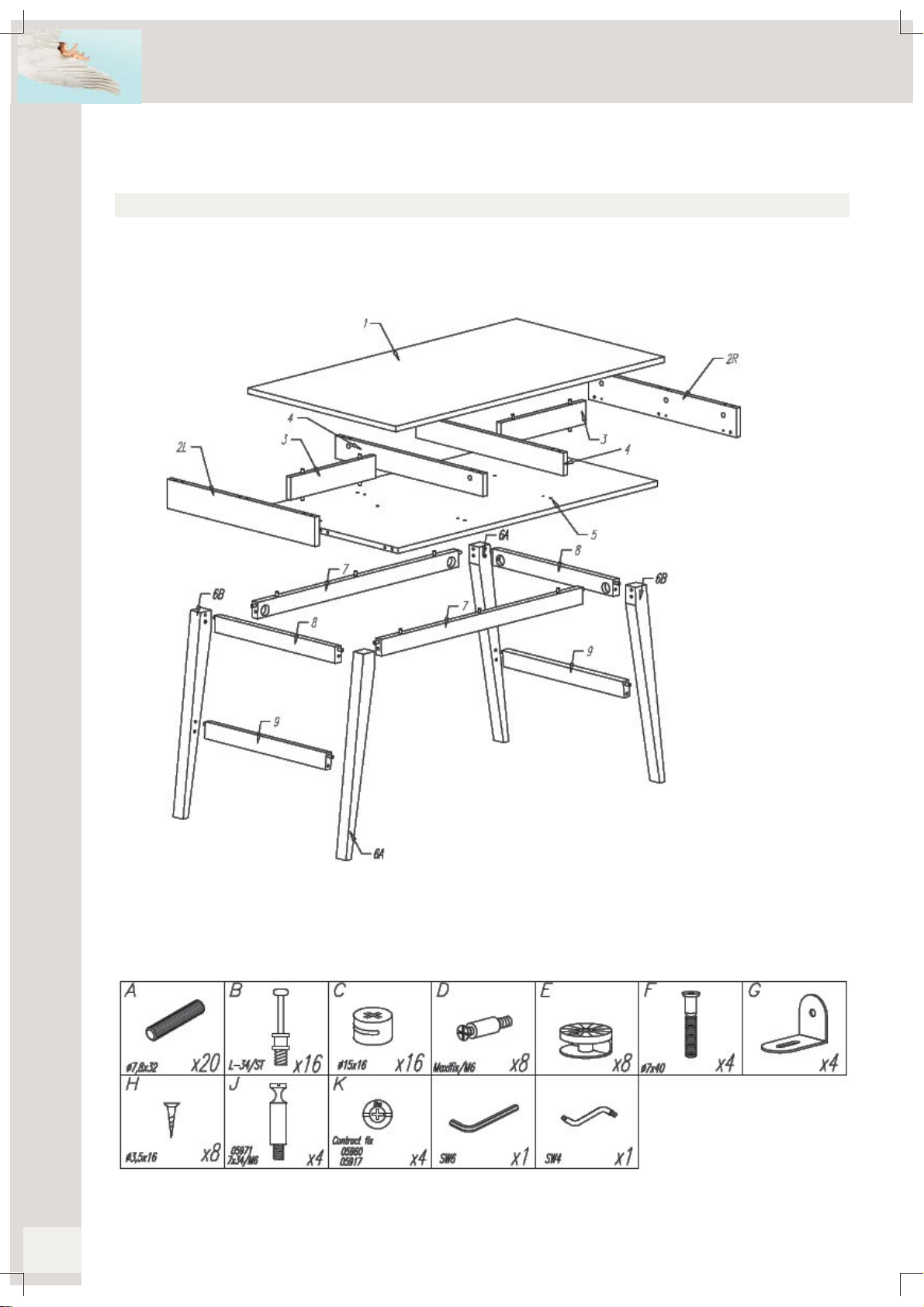

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5

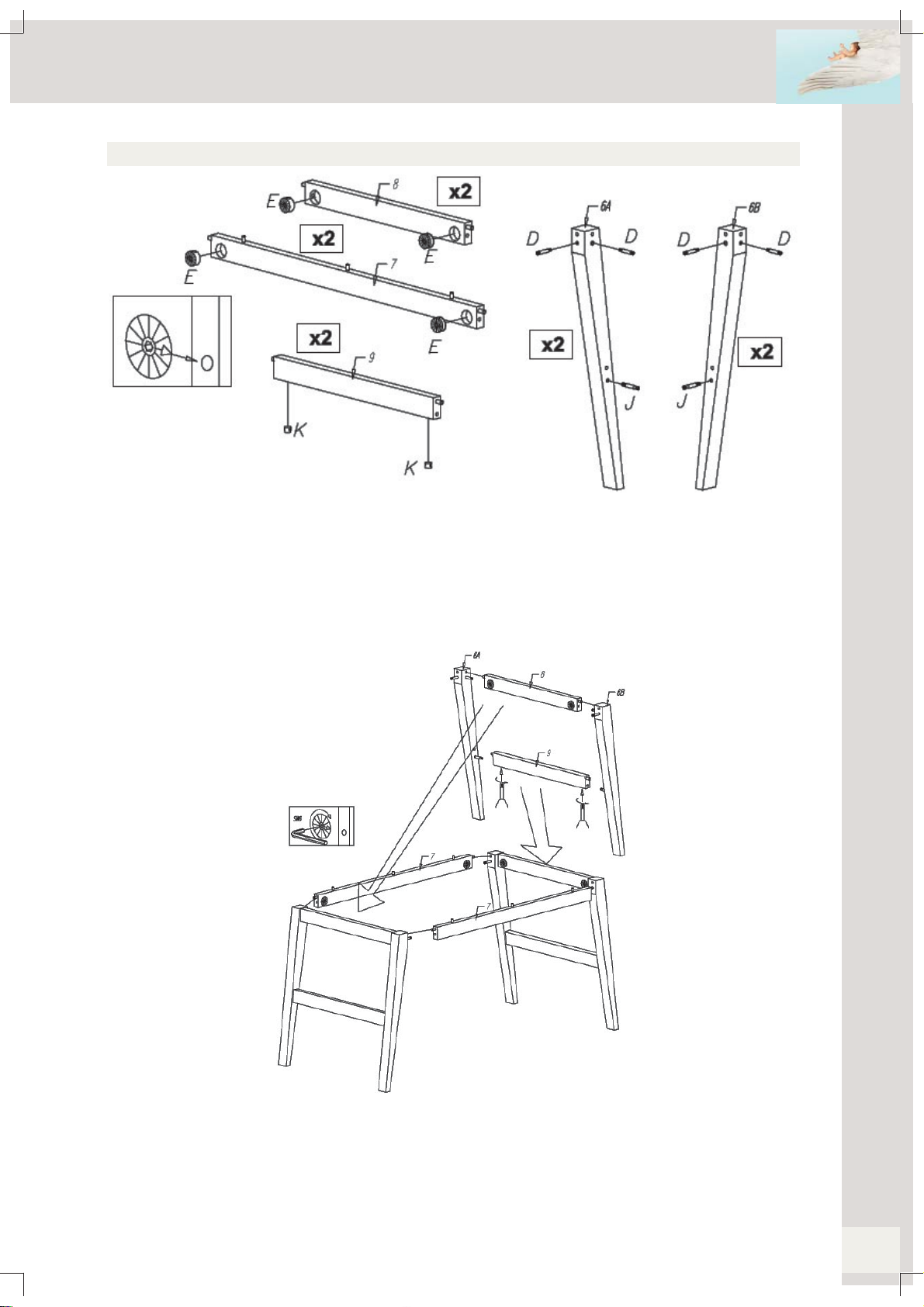

4. Het in elkaar zetten van het bureel
Stap 1 : Gebruik beide lange dwarsbalken 7, beide korte dwarsbalken 8, beide verbindingsbalken 9, acht
excentrieken E, vier excentrieken K, beide poten 6A en 6B, acht verbindingsbouten D en vier verbindings-
bouten J
Duw twee excentrieken (E) in de voorziene boringen aan de binnenkant van de lange dwarsbalken (7) en
de korte dwarsbalken (8). Duw twee excentrieken (K) in de voorziene boringen onderaan de verbindings-
balken (9). Draai twee verbindingsbouten (D) vast in de voorziene boringen bovenaan de binnenkant van
de poten (6A en 6B). Draai een verbindingsbout (J) vast in de voorziene boringen in het midden van de
binnenkant van de poten (6A en 6B).
Stap 2 : Gebruik de onderdelen van stap 1
Duw de verbindingsbalk (9) met zijn houten deugels in de voorziene boringen en over de verbindings-
bouten van de poten (6A en 6B). Duw een poot (6A en 6B) met zijn verbindingsbouten in de voorziene
boringen en over de houten deugels van de korte dwarsbalken (8). Draai de excentrieken vast. Duw een
pootonderstel met zijn verbindingsbouten in de voorziene boringen en over de houten deugels van de
lange dwarsbalken (7). Draai de excentrieken vast. Herhaal met het ander pootonderstel.
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

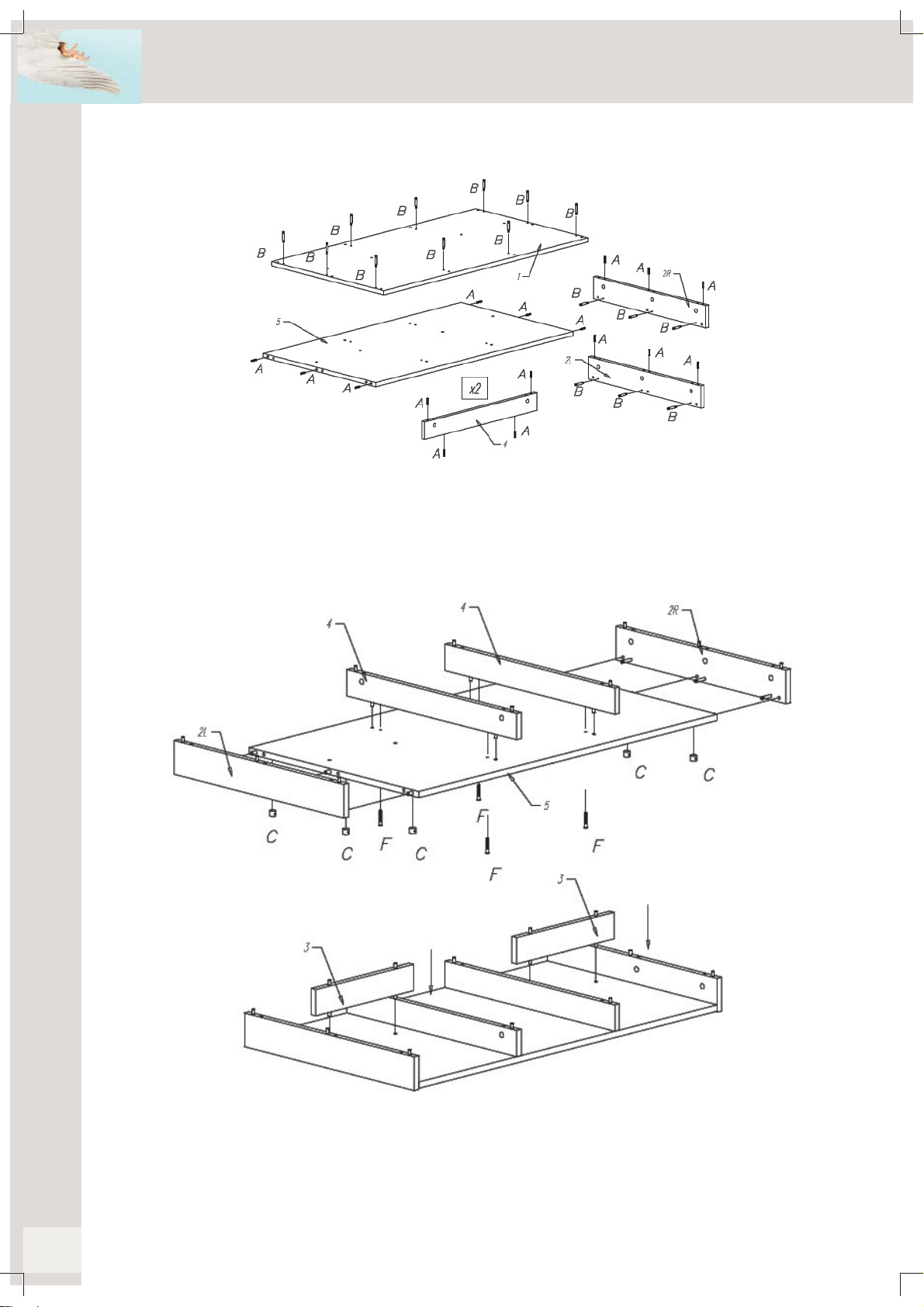

Stap 3 : Gebruik het bovenblad 1, de bodem 5, de eindzijden 2L en 2R, beide tussenzijden 4, zestien verbin-
dingsbouten Ben twintig houten drevels A
Draai tien verbindingsbouten (B) vast in de boringen onderaan het bovenblad (1). Draai drie verbindingsbouten
(B) vast in de boringen aan de binnenkant van de eindzijden (2L en 2R). Duw zes houten drevels (A) in de
voorziene openingen op de uiteinden van de bodem (5). Duw twee houten drevels (A) in de voorziene openingen
boven- en onderaan de tussenzijden (4).
Stap 4 : Gebruik de onderdelen van stap 3, beide rugprofielen 3, zes excentrieken Cen vier houtschroeven F
Duw drie excentrieken (C) in de voorziene openingen op de uiteinden van de bodem (5). Duw de eindzijden (2L
en 2R) met hun verbindingsbouten in de boringen en over de houten drevels van de bodem. Span de excentrie-
ken aan. Duw de tussenzijden (4) met hun houten drevels in de boringen van de bodem. Duw de houtschroeven
(F) door de boringen onderaan de bodem en schroef ze vast in de tussenzijden (4). Duw de rugprofielen (3) met
hun houten drevels in de boringen van de bodem.
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7

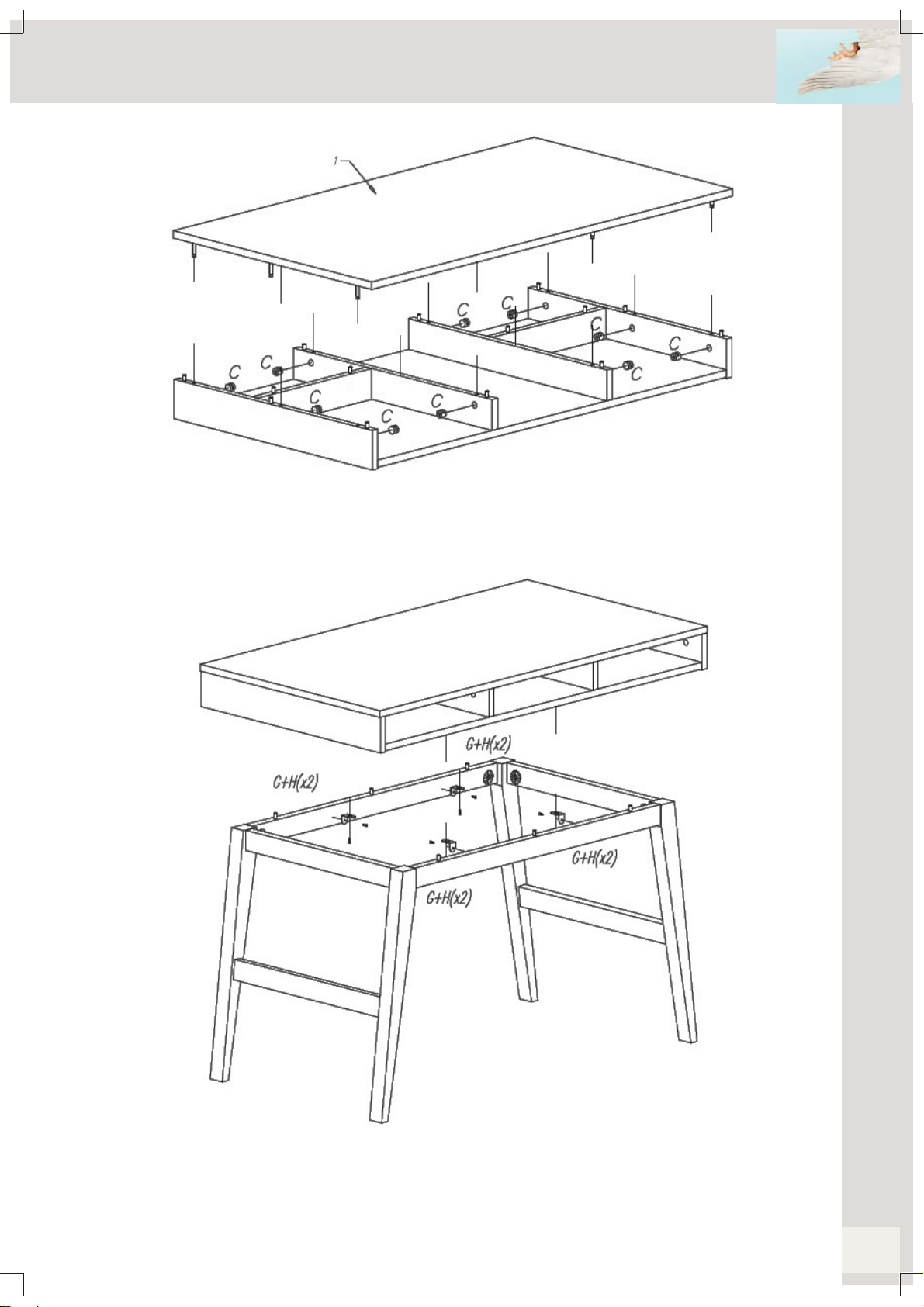

Stap 5 : Gebruik het bovenblad 1van stap 3, de onderdelen van stap 4en tien excentrieken C
Duw de excentrieken (C) in de voorziene openingen aan de binnenkanten van de eind- en tussenzijden
(2L, 2R en 4). Duw het bovenblad (1) met zijn verbindingsbouten in de boringen en over de houten drevels
van de zijden. Span de excentrieken aan.
Stap 6 : Gebruik de onderdelen van stappen 2en 5, vier hoekprofielen G en acht houtschroeven H
Plaats de hoekprofielen (G) voor de voorziene boringen aan de binnenkant van de lange dwarsbalken
(7). Schroef de profielen vast in het onderstel met een houtschroef (H). Plaats de bovenstructuur op het
onderstel en de hoekprofielen en bevestig met vier houtschroeven (H).
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce bureau.
Mise en service :Avant d’utiliser le bureau prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate du bureau.
Nettoyage et entretien : Nettoyez le bureau avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.Afin d’éviter le gonflement et la décoloration possible des panneaux de bois tout déversement doit
être immédiatement retiré et nettoyé.
www.quax.eu [email protected]
8
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIRE ATTENTIVE-
MENT.
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions du bureau assemblé : 120x66x77H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base d’eau appliqué en 3 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Le bureau peut être équipé avec jusqu’à deux tiroirs 540519xx-D.
Le bureau est convertible en table à langer en utilisant l’extension à langer optionnelle
54 03 E-17xx.
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 31 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
9
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
10
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
4. Montage du bureau
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer
Etape 1 : Utilisez les deux traverses longues 7, les deux traverses courtes 8, les deux traverses de liaison
9, huit excentriques E, quatre excentriques K,les deux pieds 6A et 6B, huit boulons de raccord Det quatre
boulons de raccord J
Poussez deux excentriques (E) dans les perçages prévus à l’intérieur des traverses longues (7) et les
traverses courtes (8). Poussez deux excentriques (K) dans les perçages prévus en bas des traverses de
liaison (9). Fixez deux boulons de raccord (D) dans les perçages en haut et à l’intérieur des pieds (6A et
6B). Fixez un boulon de raccord (J) dans les perçages au milieu et à l’intérieur des pieds (6A et 6B).
Etape 2 : Utilisez les pièces de l’étape 1
Poussez une traverse de liaison (9) avec ses chevilles en bois dans les trous et à travers les boulons de
raccord des pieds (6A et 6B). Poussez un pied (6A et 6B) avec ses boulons de raccord dans les trous et
à travers les chevilles en bois des traverses courtes (8). Serrez les excentriques. Poussez un piètement
avec ses boulons de raccord dans les trous et sur les chevilles des traverses longues (7). Serrez les ex-
centriques. Répétez avec l’autre piètement.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
12
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer
Etape 3 : Utilisez le plateau 1, le fond 5,les côtés terminaux 2L et 2R, les côtés intermédiaires 4, seize boulons
de raccord Bet vingt chevilles en bois A
Serrez dix boulons de raccord (B) dans les perçages en bas du plateau (1). Serrez trois boulons de raccord (B)
dans les perçages à l’intérieur des côtés terminaux (2L et 2R). Poussez six chevilles en bois (A) dans les per-
çages sur les extrémités du fond (5). Poussez deux chevilles en bois (A) dans les trous en haut et en bas des
côtés intermédiaires (4).
Etape 4 : Utilisez les pièces de l’étape 3,les deux profils dorsaux 3, six excentriques Cet quatre vis à bois F
Poussez trois excentriques (C) dans les perçages aux extrémités du fond (5). Poussez les côtés terminaux (2L
et 2R) avec leurs boulons de raccord dans les trous et à travers les chevilles en bois du fond. Serrez les excen-
triques. Poussez les côtés intermédiaires (4) avec leurs chevilles en bois dans les trous du fond. Poussez les vis
à bois (F) dans les perçages en bas du fond et serrez les dans les côtes intermédiaires (4). Poussez les profils
dorsaux (3) avec leurs chevilles en bois dans les trous du fond.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer
Etape 5 : Utilisez le plateau 1de l’étape 3, les pièces de l’étape 4et dix excentriques C
Insérez les excentriques (C) dans les perçages à l’intérieur des côtés terminaux et intermédidaires (2L,
2R et 4). Poussez le plateau (1) avec ses boulons de raccord dans les trous et à travers les chevilles des
côtés. Serrez les excentriques.
Etape 6 : Utilisez les pièces des étapes 2et 5, quatre équerres Get huit vis à bois H
Placez les équerres (G) devant les trous prévus à l’intérieur des traveres longues (7). Fixez les équerres
dans le cadre avec une vis à bois (H). Placez la superstructure sur la base et les équerres et fixez avec
quatre vis à bois (H).

Quax®
First dreams
First steps
BENUTZUNG
Bauen sie das Büro zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Büro.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem Zustand befinden, gut
angedreht sind und keine scharfen Ränder aufweisen, an denen ein Kind sich verletzen könnte oder es mit der
Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängung-
srisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie as Büro regelmäßig angesichts zerbrochener, verzerrter oder verschwundener Teile.
Bei Feststellung solcher Mängel sofort den Gebrauch des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertrieb-
sgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der
elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bes-
tandteile und mit warmem Wasser. Um Schwellungen und mögliche Verfärbung der Holzpaneele müssen Flüs-
sigkeiten sofort entfernt und gereinigt werden.
www.quax.eu [email protected]
14
Ein schönes und unberührtes Möbel bekommen Sie mit nachdenklichem Arbeit.
Verwenden Sie eine saubere Decke und Schrauben oder dergleichen entfernen.
Diese Zusammenbau wird besser mit zwei Personen durchgeführt.
Langsamer Arbeiten und die Zufriedenheit wird besser.
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENT-
FERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZERSTÖREN
ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
1. Warnungen
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montiertes Möbels : 120x66x77H cm
Struktur : Mdf und massiver Buche für dem Gestell
Endbearbeitung: Wassersystem angebracht in 3 Schichten geprüft auf EN 71-3 für Gr-
und- und Endlack.
Das Büro kann mit bis zu zwei Schubladen 540519xx-D ausgestattet werden.
Das Büro ist konvertierbar in einer Wickeltisch mit der optionalen Windelansatz 54 03
E-17xx.
Verfügbare Farben (xx) : check www.quaxpro.eu.
Nettogewicht : 31 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels
Vorlage eines Kaufnachweis und die ID-Nummer zu finden auf das Möbel selbst.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
4. Der Zusammenbau des Büro
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer
Schritt 1 : Benutzen Sie beide lange Traversen 7, beide kurze Traversen 8, beide Verbindungsleisten 9,
acht Exzenter E, vier Exzenter K, beide füße 6A und 6B, acht Verbindungsbolzen Dund vier Verbindungs-
bolzen J
Drücken Sie zwei Exzenter (E) in die vorgesehenen Bohrungen auf der Innenseite der langen (7) und den
kurzen Traversen (8). Drücken Sie zwei Exzenter (K) in die vorgesehenen Bohrungen unten den Verbind-
ungsleisten (9). Zwei Verbindungsbolzen (D) anziehen in die Bohrungen oben der Innenseite der Füße
(6A und 6B). Eine Verbindungsbolze (J) anziehen in die Löcher in der Mitte der Innenseite der Füße (6A
und 6B).
Schritt 2 : Benutzen Sie die Bauteilen von Schritt 1
Drücken Sie die Verbindungsleiste (9) mit seiner Holzdübel in die Löcher und über die Verbindungsbolzen
der Füße (6A und 6B). Drücken Sie ein Füß (6A und 6B) mit ihren Verbindungsbolzen in die Löcher und
über die Holzdübel der kurzen Traversen (8). Die Exzenter anziehen. Drücken Sie einen Fußgestell mit
seinen Bolzen in den Löchern und auf den Holzdübel der langen Querträger (7). Die Exzenter anziehen.
Wiederholen mit dem anderen Gestell.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
18
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer
Schritt 3 : Benutzen Sie die Obenplatte 1, den Boden 5, die Endseiten 2L und 2R, beide Zwischenseiten 4,
sechzehn Verbindungsbolzen Bund zwanzig Holzdübel A
Zehn Verbindungsbolzen (B) anziehen in die Öffnungen unter der Obenplatte (1). Drei Verbindungsbolzen (B)
anziehen in die Bohrungen an der Innenseite der Endseiten (2L und 2R). Drücken Sie sechs Holzdübel (A) in
den Löchern an den Enden des Bodens (5). Drücken Sie zwei Holzdübel (A) in die Bohrungen an der Oberseite
und Unterseite der Zwischenleisten (4).
Schritt 4 : Benutzen Sie die Bauteile der Schritte 3, beide Rückenleisten 3, sechs Exzenter C und vier Holz-
schrauben F
Drücken Sie drei Exzenter (C) in den vorgesehenen Bohrungen an den Enden des Bodens (5). Drücken Sie
die Endseiten (2L und 2R) mit ihren Verbindungsbolzen in die Löcher und über die Holzdübel des Bodens. Die
Exzenter anziehen. Drücken Sie die Zwischenseiten (4) mit ihrer Holzdübel in die Löcher des Bodens. Drücken
Sie die Holzschrauben (F) durch die Löcher an der Unterseite des Bodens und in die Zwischenseiten anziehen.
Drücken Sie die Rückenleisten (3) mit ihren Holzdübel in die Löcher in den Boden.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer
Schritt 5 : Benutzen Sie die Obenplatte 1von Schritt 3, die Bauteile von Schritt 4und zehn Exzentriker C
Drücken Sie die Exzenter (C) in den vorgesehenen Bohrungen an der Innenseite der Seiten (2L, 2R und
4). Drücken Sie die Obenplatte (1) mit seinen Verbindungsbolzen in die Löcher und über die Holzdübel der
Seiten. Die Exzenter anziehen.
Schritt 6 : Benutzen Sie die Bauteilen von Schritt 2und 5, vier Eckprofile Gund acht Holzschrauben H
Setzen Sie die Eckprofile (G) für die vorgesehenen Bohrungen auf der Innenseite der langen Traversen
(7). Die Profile in den Traversen anziehen mit einer Holzschraube (H). Drücken Sie den Überbau auf den
Holzdübel des Gestells und auf die Eckprofile. Drücken Sie die Holzschrauben (H) durch die Bohrungen
der Eckprofile und im Boden anziehen.

Quax®
First dreams
First steps
USE
Assemble the desk following the instructions hereunder.
Do not change the design and the assembly method of this desk.
Introduction : before putting into use, check if all parts of the desk are in good condition, well tightened, and
do not show sharp edges which may injure a child or snag on its clothing (or cords, necklaces, pacifier ribbons),
causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the desk for broken, warped or missing parts. No longer use this furniture whenever
such parts are found.
Replacement of parts : allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the desk near a heat source such as electrical heating, gas heating, etc. in order to
avoid any fire hazard.
Maintenance : Only clean the desk with soap or any other mild cleaning agent without toxic components and
with warm water. In order to reduce swelling and possible discoloration of the wood panels any spillage should
be removed immediately and cleaned up.
www.quax.eu [email protected]
20
To get beautiful and undamaged furniture work carefully.
Use a clean blanket and remove any screws or the like.
This assembly is better done with two people.
Work slower and your satisfaction will be better.
TOAVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING THIS
ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BABIES AND
CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
1. Warnings
ENGLISH
IMPORTANT -RETAIN FOR FUTURE REFE-
RENCE - READ CAREFULLY.
TRENDY 54 05 17xx Bureau avec trois casiers
Desk with 3 open compartments
Bureel met drie open vakken
Büro mit drei offene Fächer
