QU-AX JOY 54 04 12 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V2.1 Oct 2014
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®
First dreams
First steps
www.quax.eu [email protected]
2
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
1. Waarschuwingen
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 168*56*190H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak
Uitgerust met 1 vaste, 1 mobiele legger en 1 kleerroede in het dubbel compartiment
Uitgerust met drie mobiele leggers in het enkel compartiment
Beschikbare kleuren (xx) : 15 Provence, 19 Grisato, 21 Nebbia en 22 White
Nettogewicht : 126 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4
3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kleerkast

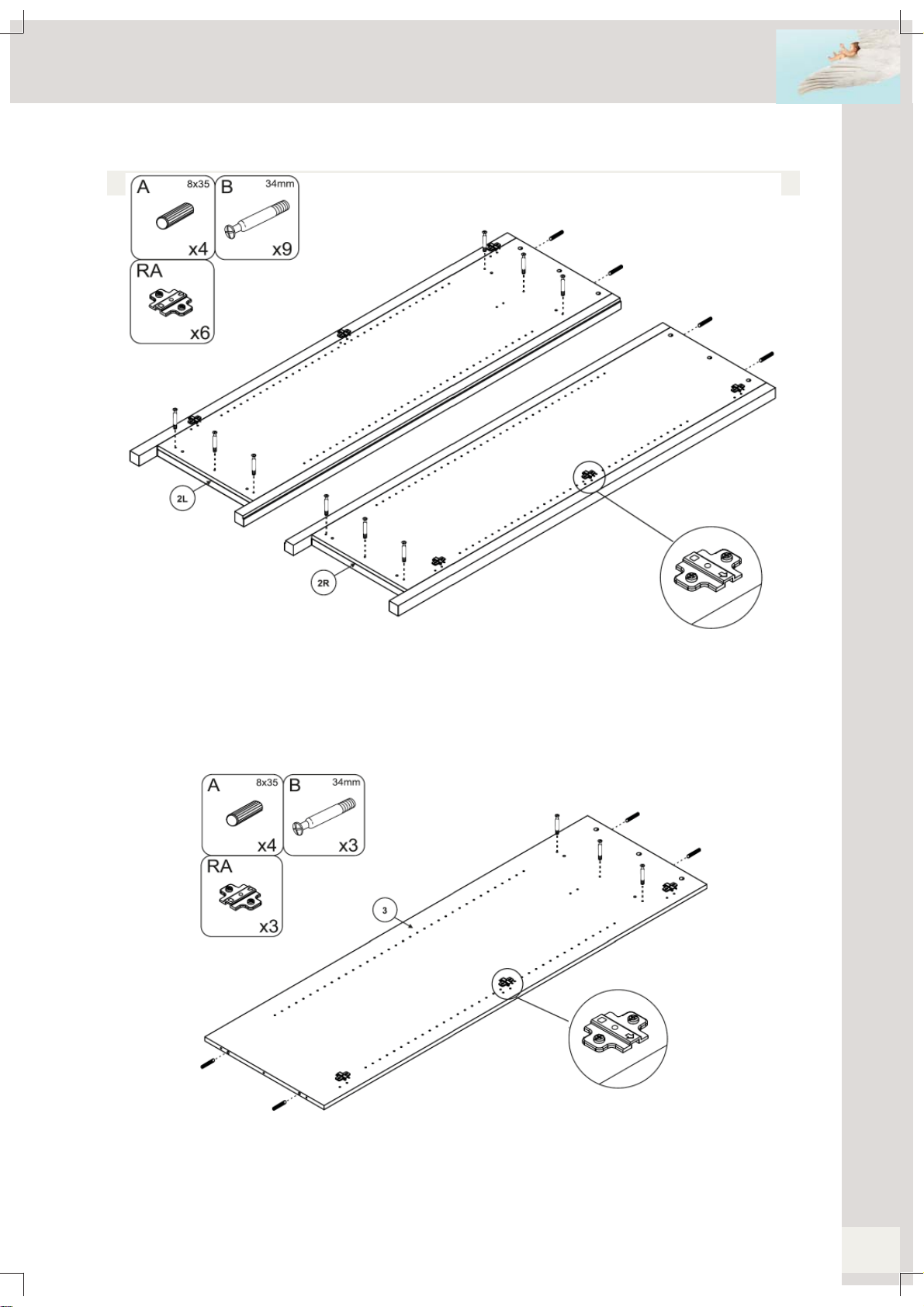

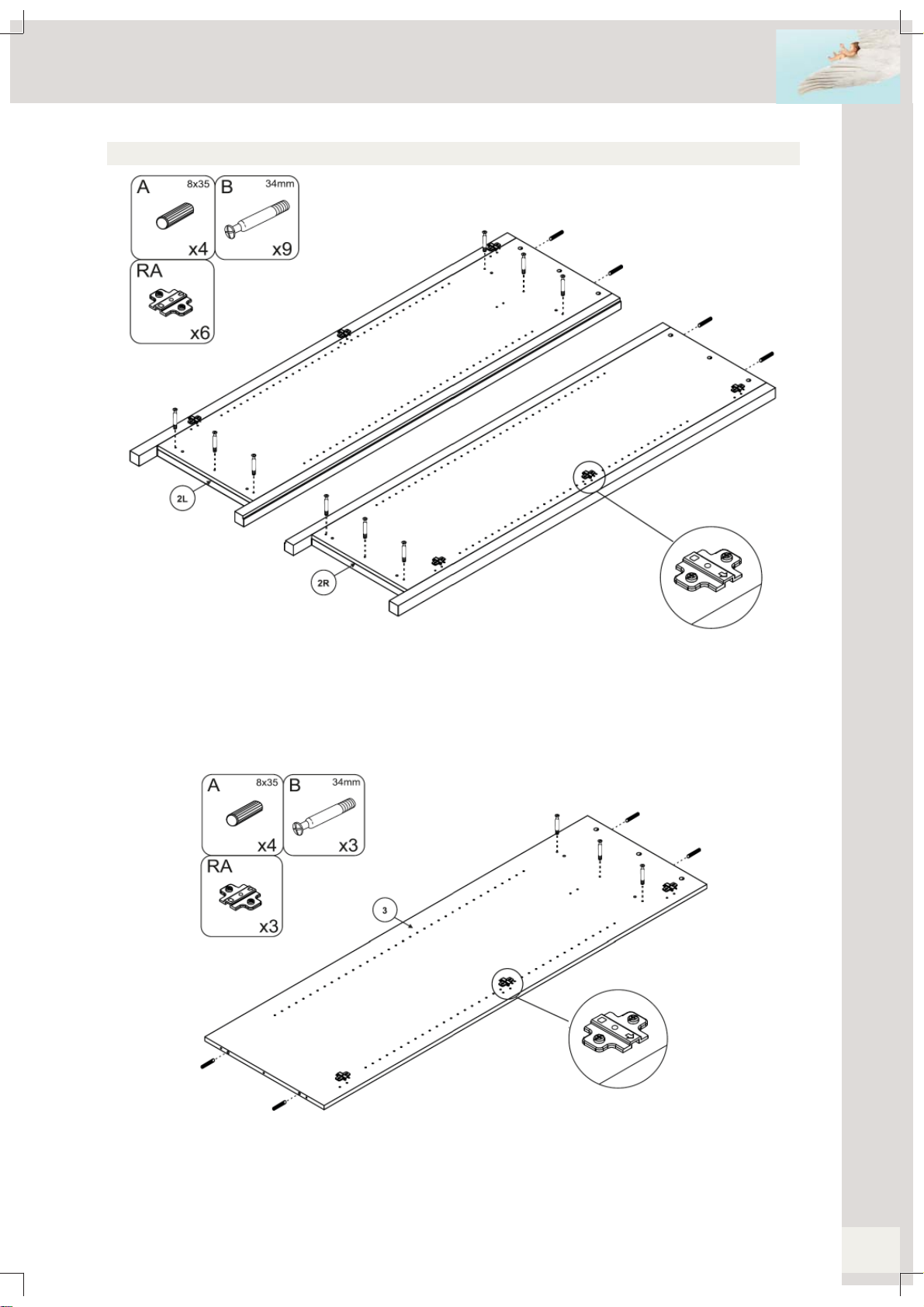

Stap 1 : Gebruik beide zijden 2L en 2R, vier houten deugels A, negen verbindingsbouten B en zes schar-
nierplaatjes RA
Duw per eindzijde (2L en 2R) twee houten deugels (A) in de voorziene openingen aan de bovenkant. Draai
zes verbindingsbouten (B) vast in de voorziene gaten onder- en bovenaan de linker zijde (2L). Draai drie
verbindingsbouten (B) vast in de voorziene gaten onderaan de rechter zijde (2R). Schroef per eindzijde
drie scharnierplaatjes (RA) vast in de boringen vooraan de zijde.
Stap 2 : Gebruik de tussenzijde 3, vier houten deugels A, drie verbindingsbouten B en drie scharnier-
plaatjes RA
Duw twee houten deugels (A) in de voorziene openingen boven en onderaan de tussenzijde (3). Draai drie
verbindingsbouten (B) vast in de voorziene gaten bovenaan de zijde. Schroef drie scharnierplaatjes (RA)
vast in de boringen vooraan de zijde.
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

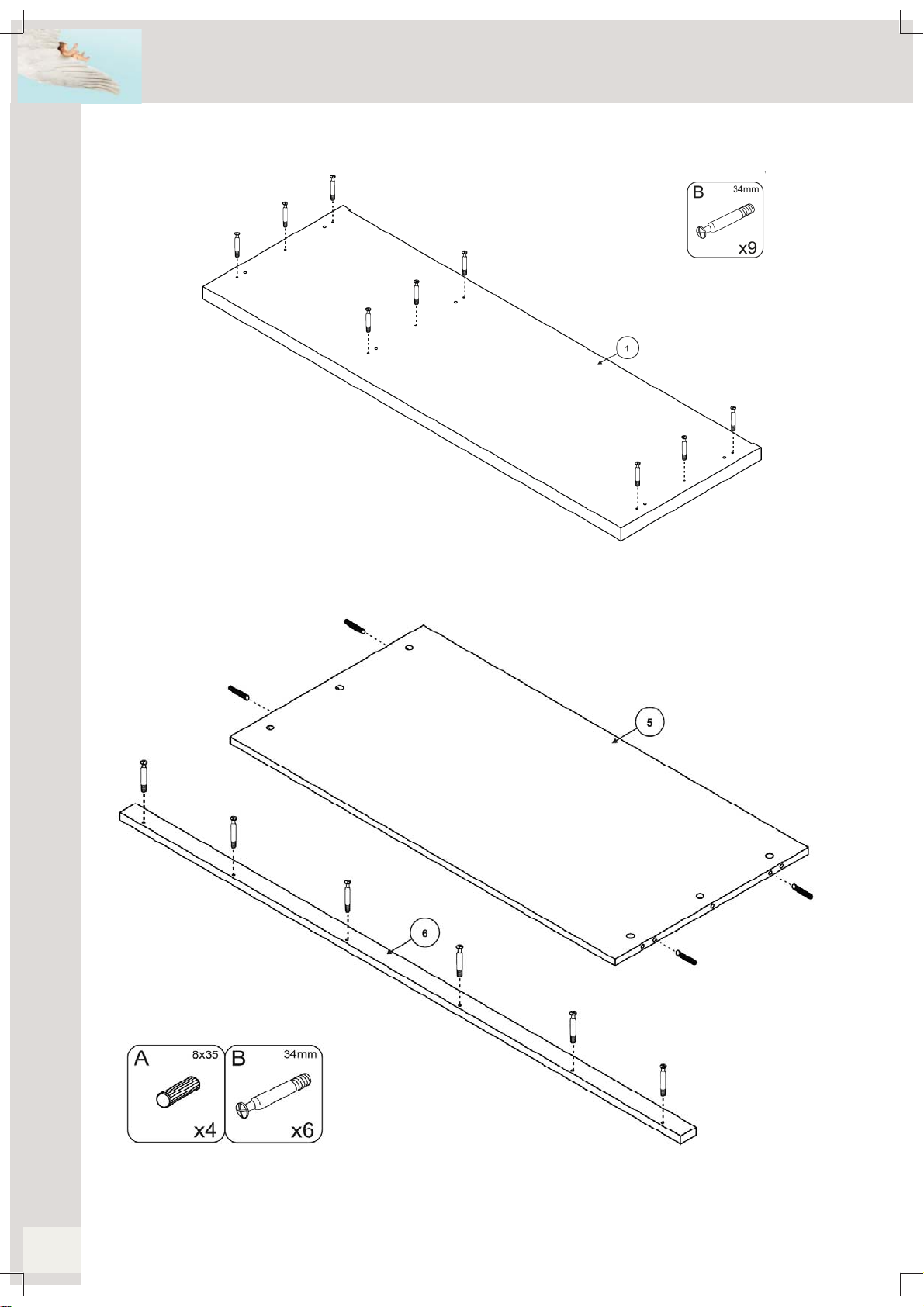

Stap 3 : Gebruik het topblad 1 en negen verbindingsbouten B
Draai negen verbindingsbouten (B) vast in de voorziene boringen aan de onderkant van de top (1).
Stap 4 : Gebruik de grote vaste legplank 5, de kroonlijst 6, vier houten deugels A en zes verbindingsbouten B
Duw vier deugels (A) in de voorziene gaten op de zijkanten van de legplank (5). Draai zes verbindingsbouten (B)
vast in de boringen aan de binnenkant van de lijst (6).
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7

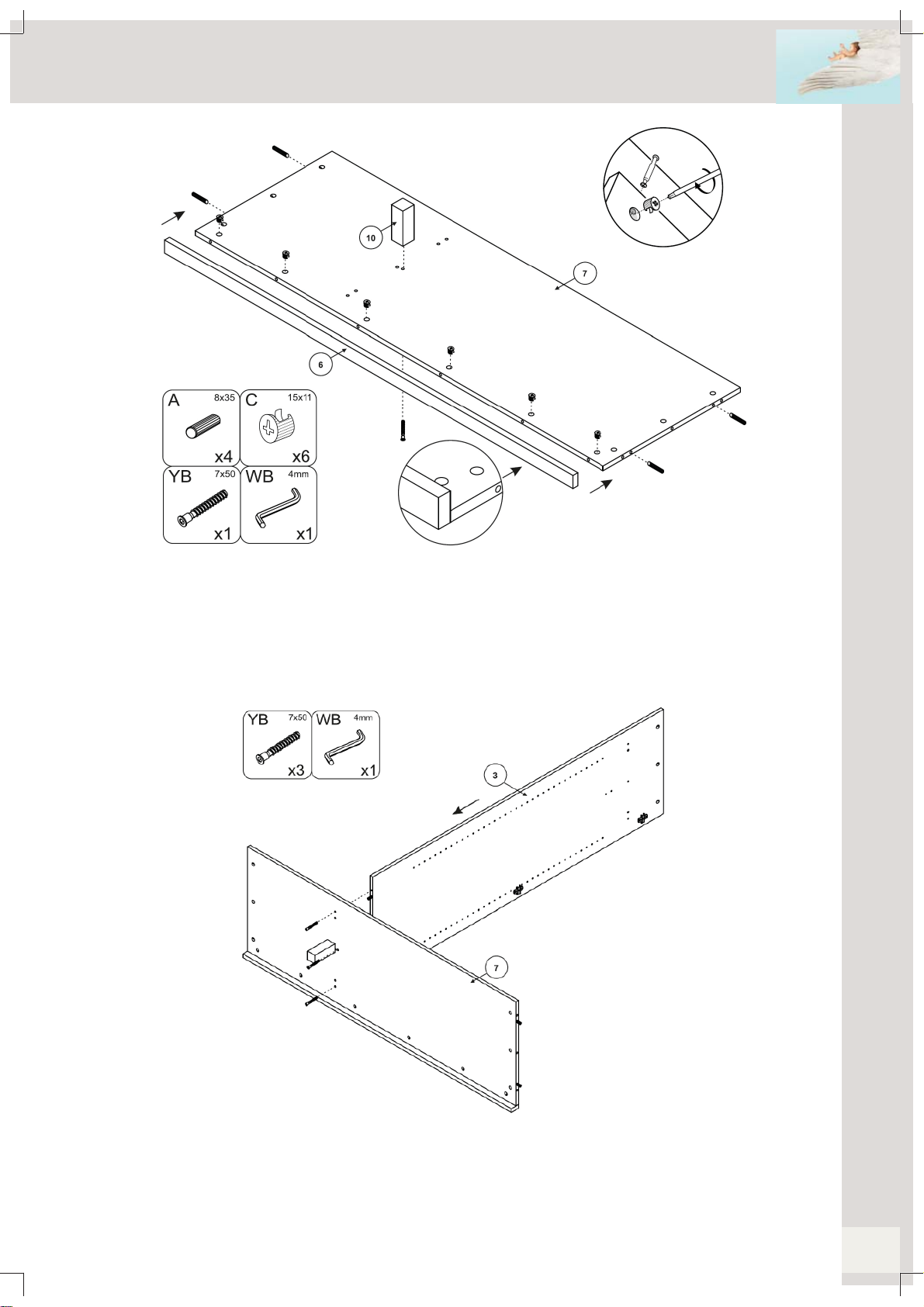

Stap 5 : Gebruik de bodem 7, de bodemsteun 10, vier houten deugels A, één houtschroef YB, de kroon-
lijst 6van stap 4en 6 excentrieken C
Duw vier deugels (A) in de voorziene gaten op de zijkanten van de bodem (7). Plaats de bodemsteun (10)
volgens de tekening onderaan de bodem. Duw de houtschroef (YB) door de voorziene boring op de boven-
kant van de bodem en draai deze vast in de bodemsteun. Duw zes excentrieken (C) in de voorziene gaten
onderaan de bodem. Duw de kroonlijst (6) met zijn verbindingsbouten in de gaten van de bodem en draai
de excentrieken vast.
Stap 6 : Gebruik de onderdelen van stap 2 en 5 en drie houtschroeven YB
Gebruik nu een proper deken, verwijder schroeven en dergelijke en plaats alle onderdelen nu met
hun voorkant op het deken. Duw de tussenzijde (3) met de deugels in de voorziene boringen van de
bodem. Duw de houtschroeven (YB) doorheen de boringen onderaan de bodem en draai ze vast in de
tussenzijde.
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®
First dreams
First steps
www.quax.eu [email protected]
8

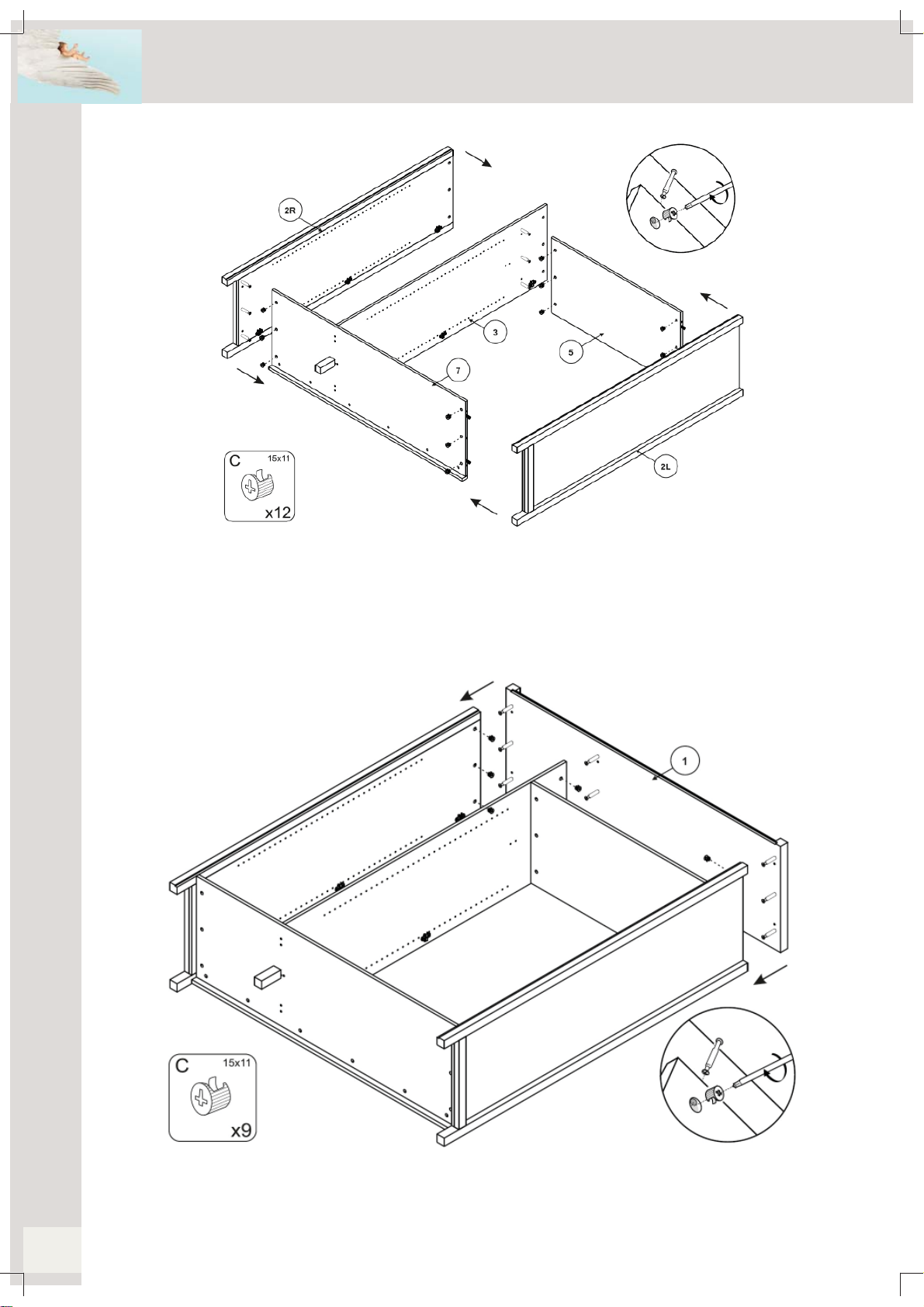

Stap 7 : Gebruik de onderdelen van stap 1 - 4 - 5 en 6 en twaalf excentrieken C
Duw zes excentrieken (C) in de voorziene boringen onderaan de bodem en de legplank. Duw de legger (5) met
zijn deugels in de gaten en over de verbindingsbouten van de tussenzijde (3) en draai de excentrieken vast. Duw
de linker eindzijde (2L) met zijn verbindingsbouten in de gaten en over de deugels van de legplank en de bodem.
Draai de excentrieken vast. Duw de rechter eindzijde (2R) met zijn verbindingsbouten in de gaten en over de
deugels van de bodem. Draai de excentrieken vast.
Stap 8 : Gebruik de onderdelen van stap 3 en 7 en negen excentrieken C
Duw negen excentrieken (C) in de voorziene gaten bovenaan de zijden en de tussenzijde. Duw het bovenblad (1)
met zijn verbindingsbouten in de gaten en over de deugels van alle zijden en draai de excentrieken vast.
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
Stap 9 : Gebruik de gemonteerde struktuur van stap 8, de ruggen 25 en 9, het verbindingsprofiel S, acht
montageplaatjes SA en zesenvijftig houtschroeven NI
Verbind beide ruggen (9) met het verbindingsprofiel (S). Plaats de montageplaatjes (SA) op de verbinding
van rug (25) en (9) en schroef ze vast met acht houtschroeven (NI). Plaats de ruggen op de achterzijde
van de kast. Kontroleer indien afstand Agelijk is aan Ben schroef vervolgens de rug vast middels de
resterende houtschroeven (NI). Stel nu pas de kast rechtop.
Stap 10 : Gebruik de drie deuren 23, de negen scharnieren PB en achttien houtschroeven NA
Duw de scharnieren (PB) in de voorziene boringen op de achterkant van de deuren (23) en schroef iedere
scharnier vast met twee houtschroeven (NA).
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®
First dreams
First steps
10

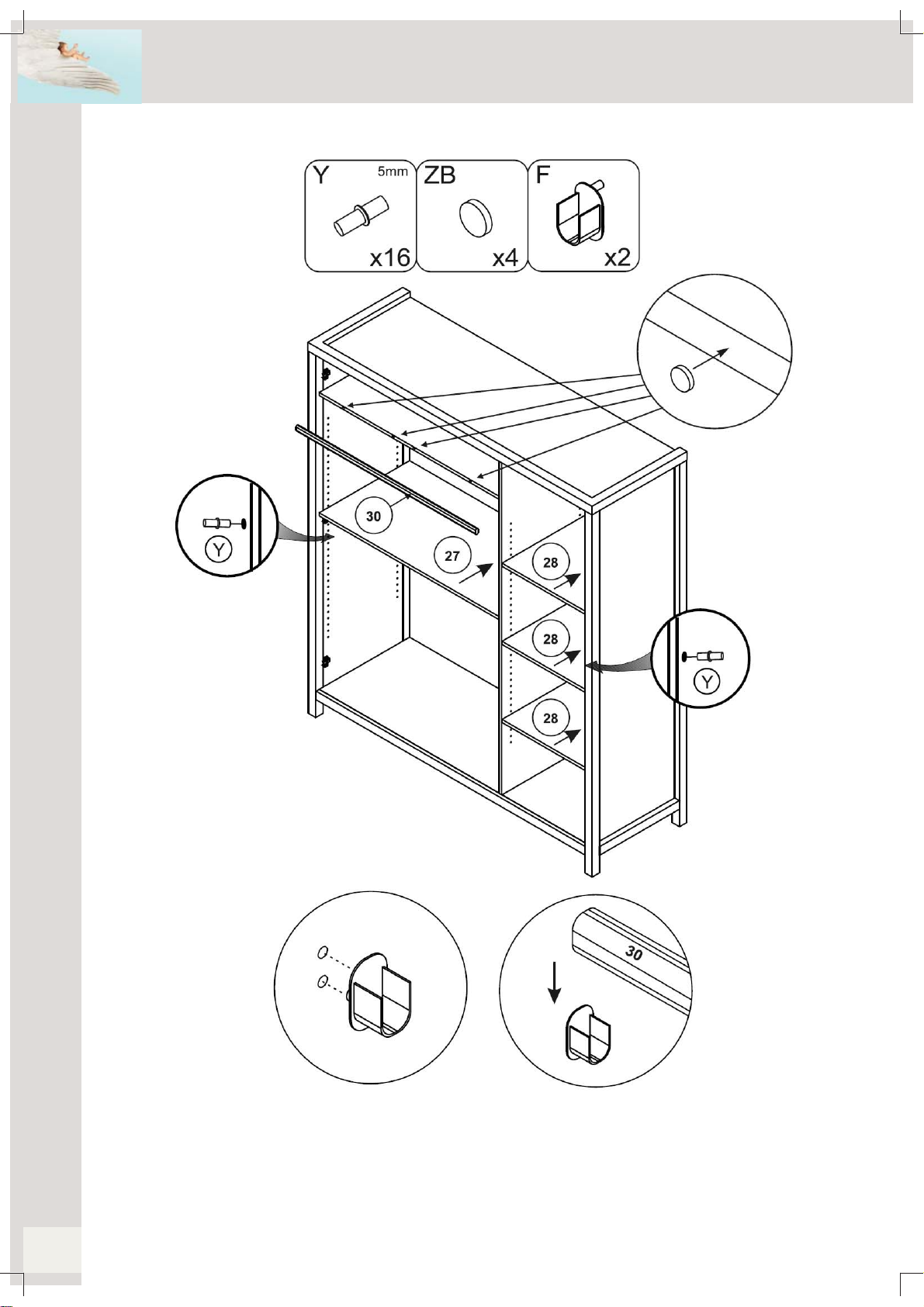

Stap 11 : Gebruik de onderdelen van stap 10, twee kleerroedesteunen F, de kleerroede 30, zestien legboord-
dragers Y,de lange mobiele legplank 27, de drie mobiele korte legplanken 28 en vier stootkussens ZB
Duw de kleerroedesteunen (F) in de voorziene boringen van de linker eindzijde en de tussenzijde. Plaats de
kleerroede (30) in de steunen. Duw de legboorddragers (Y) in de voorziene boringen op eenzelfde hoogte (naar
keuze) van de eindzijden en de tussenzijde. Leg de legplanken (27 en 28) op hun houders. Verdeel en kleef de
stootkussens (ZB) op de rand van de bovenste grote vaste legplank.
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
Stap 12 : Gebruik de onderdelen van stap 11 en de drie deurremmen T
Plaats de deuren met hun scharnieren op de scharnierplaatjes en schroef ze vast met de voorziene vijzen.
Duw de deurremmen (T) op de scharnieren en regel de gewenste demping. De deuren kunnen driedimen-
sionaal worden geregeld door het verstellen van de schroeven op de scharnieren en scharnierplaatjes.
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

Quax®
First dreams
First steps
www.quax.eu [email protected]
1212
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
USAGE
Assemblez l’armoire suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont
parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser l’enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 168*56*190H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Muni d’un tringle, d’une étagère longue fixe et d’une mobile par compartiment double
Muni de trois étagères mobiles par compartiment simple
Coloris disponibles (xx) : 15 Provence, 19 Grisato, 21 Nebbia et 22 White
Poids net : 126 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
www.quax.eu
[email protected]
13
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de l’armoire
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 1 : Utilisez les côtés 2L et 2R, quatre chevilles en bois A, neuf boulons de raccord B et six pla-
quettes de charnière RA
Insérez par côté (2L et 2R) deux chevilles en bois (A) dans les ouvertures prévues en haut des panneaux.
Serrez six boulons de raccord (B) dans les ouvertures prévues en bas et en haut du côté gauche (2L).
Serrez trois boulons de raccord (B) dans les ouvertures prévues en bas du côté droit (2R). Fixez les pla-
quettes de charnière (RA) à leur place prévue au moyen des vis munis.
Etape 2 : Utilisez le côté intermédiaire 3, quatre chevilles en bois A, trois boulons de raccord B et trois
plaquettes de charnière RA
Insérez deux chevilles en bois (A) dans les ouvertures prévues en haut et en bas du côté intermédiaire (3).
Serrez trois boulons de raccord (B) dans les ouvertures prévues en haut du panneau. Fixez les plaquettes
de charnière (RA) à leur place prévue au moyen des vis munis.

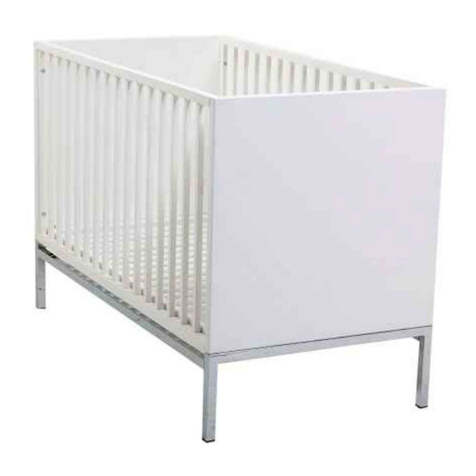

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 3 : Utilisez le top 1 et neuf boulons de raccord B
Serrez neuf boulons de raccord (B) dans les ouvertures prévues en bas du top (1).
Etape 4 : Utilisez la grande étagère fixe 5, la corniche 6, quatre chevilles en bois A et six boulons de raccord B
Poussez quatre chevilles en bois (A) dans les trous prévus aux extrémités de l’étagère (5). Serrez six boulons de
raccord (B) dans les perçages à l’intérieur de la corniche (6).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 5 : Utilisez le fond 7, le pied de support 10, quatre chevilles en bois A, une vis à bois YB, la cor-
niche 6, de l’étape 4et 6 excentriques C
Insérez quatre chevilles en bois (A) dans les ouvertures prévues aux extrémités du fond (7). Placez le
pied de support devant son trou prévu en bas du fond. Poussez la vis à bois (YB) dans son trou prévu
en haut du fond et serrez-la dans le support. Insérez six excentriques (C) dans les ouvertures prévues
en bas du fond. Poussez la corniche (6) avec ses boulons de raccord dans les trous du fond et serrez les
excentriques.
Etape 6 : Utilisez les pièces de l’étape 2et 5et trois vis à bois YB
Utilisez maintenant une couverture propre, enlevez vis et autres et placez toutes les pièces par leur
front sur la couverture.Poussez le côté intermédiaire (3) avec ses chevilles dans les perçages prévus au
fond. Insérez les vis à bois (YB) dans les trous en bas du fond et serrez-les dans le côté.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 7 : Utilisez les pièces de l’étape 1 - 4 - 5 et 6 et douze excentriques C
Insérez six excentriques (C) dans les ouvertures prévues en bas de l’étagère et du fond. Poussez l’étagère (5)
avec ses chevilles dans les perçages et à travers les boulons de raccord du côté intermédiaire (3) et serrez les
excentriques. Poussez le côté gauche (2L) avec ses boulons de raccord dans les trous et à travers les chevilles
de l’étagère et du fond. Serrez les excentriques. Poussez le côté droit (2R) avec ses boulons de raccord dans les
trous et à travers les chevilles du fond. Serrez les excentriques.
Etape 8 : Utilisez les pièces de l’étape 3 et 7 et neuf excentriques C
Insérez neuf excentriques (C) dans les ouvertures prévues en haut des côtés. Poussez le top (1) avec ses bou-
lons de raccord dans les perçages et à travers les chevilles des côtés et serrez les excentriques.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 10 : Utilisez les trois portes 23, neuf charnières PB et dix-huit vis à bois NA
Poussez les charnières (PB) dans les trous prévus à l’arrière des portes (23) et fixez chaque charnière
avec deux vis à bois (NA).
Etape 9 : Utilisez la structure de l’étape 8, les dos 25 et 9, le profil de raccord S, huit plaquettes de montage
SA et cinquante-six vis à bois NI
Glissez les dos (9) dans le profil de raccord (S). Raccordez les dos (25 et 9) au moyen des plaquettes de
montage (SA) et huit vis à bois (NI). Posez les dos sur l’arrière de l’armoire. Vérifiez que la distance A
soit égale à B. Fixez les dos dans la structure en utilisant quarante-huit vis à bois (NI). Placez le placard
seulement maintenant à la verticale.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
JOY 54 04 12xx Armoire avec trois portes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Drehtüren
Etape 11 : Utilisez les pièces de l’étape 10, deux supports de tringle F, le tringle 30, seize supports d’étagère Y,
la grande étagère mobile 27, les trois étagères mobiles courtes 28 et quatre tampons ZB
Poussez les supports de tringle (F) dans les perçages prévus au côté terminal gauche et au côté intermédiaire.
Insérez le tringle (30) dans les crochets. Poussez les supports d’étagère (Y) dans les trous prévus à une même
hauteur (au choix) des côtés terminaux et le côté intermédiaire. Posez les étagères (27 et 28) sur leurs supports.
Divisez et collez les tampons (ZB) sur le bord de la grande étagère fixe supérieure.
