QU-AX MINI MEZZANINE 0101Q001 User manual

MINI MEZZANINE 0101Q001
Quax
®
Be Inspired
Lit mezzanine junior
Junior loft bed
Junior hoogslaper
Junior Hochbett
Handboek
Pagina 2
V1.1 Sep 2019
Manuel
Page 8
Bauanleitung
Seite 14
Manual
Page 20
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
Het is belangrijk de bedbodem goed vast te maken aan de bedstructuur
Il est important que le sommier soit bien fi xé à la structure du lit
Es ist wichtig dass den Boden gut an den Bettstruktur befestigt ist
It is important to attach the mattress support to the structure of the bed

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN OM
RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF HOU ZE
BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
Monteer het bed zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van dit bed.
1. WAARSCHUWINGEN en GEBRUIK
WAARSCHUWING : LAAT JE KIND NIET ONBEWAAKT ACHTER
BELANGRIJK : TE BEWAREN VOOR TOEKOMSTIG
GEBRUIK - ZORGVULDIG TE LEZEN.
Ingebruikname : Controleer alvorens de ingebruikname van het bed of alle onderdelen zich in goede staat bevinden,
goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of blijven hangen met
zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor ophanging betekent. Controleer alle
verbindingspunten.
Inspectie : Controleer het bed regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij vaststelling
ervan, het bed uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van dit bed.
Brandgevaar : Plaats het bed niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasverwarming enz.,
om brandgevaar te vermijden.
Onderhoud : Reinig het bed enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestanddelen en
met warm water.
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
2

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MINI MEZZANINE 0101Q001
2. Veiligheid en algemene gegevens
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van een
aankoopbewijs, vermelding van het productienummer en -datum vermeld op het meubel zelf, de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Veiligheid
Dit bed dient niet te voldoen aan de veiligheidsvoorschriften omschreven in de norm EN 1725:1988.
Productinformatie
Afmetingen van het gemonteerde bed : 208x95x82H cm
Aanbevolen afmeting voor de matras : 200x90 cm
Structuur : mdf
Afwerking : polyurethaan lak getest op EN 71-3.
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 51 kg
Apart verkrijgbaar :
Rolkoff ers in verschillende kleuren
Bedrail
3

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]

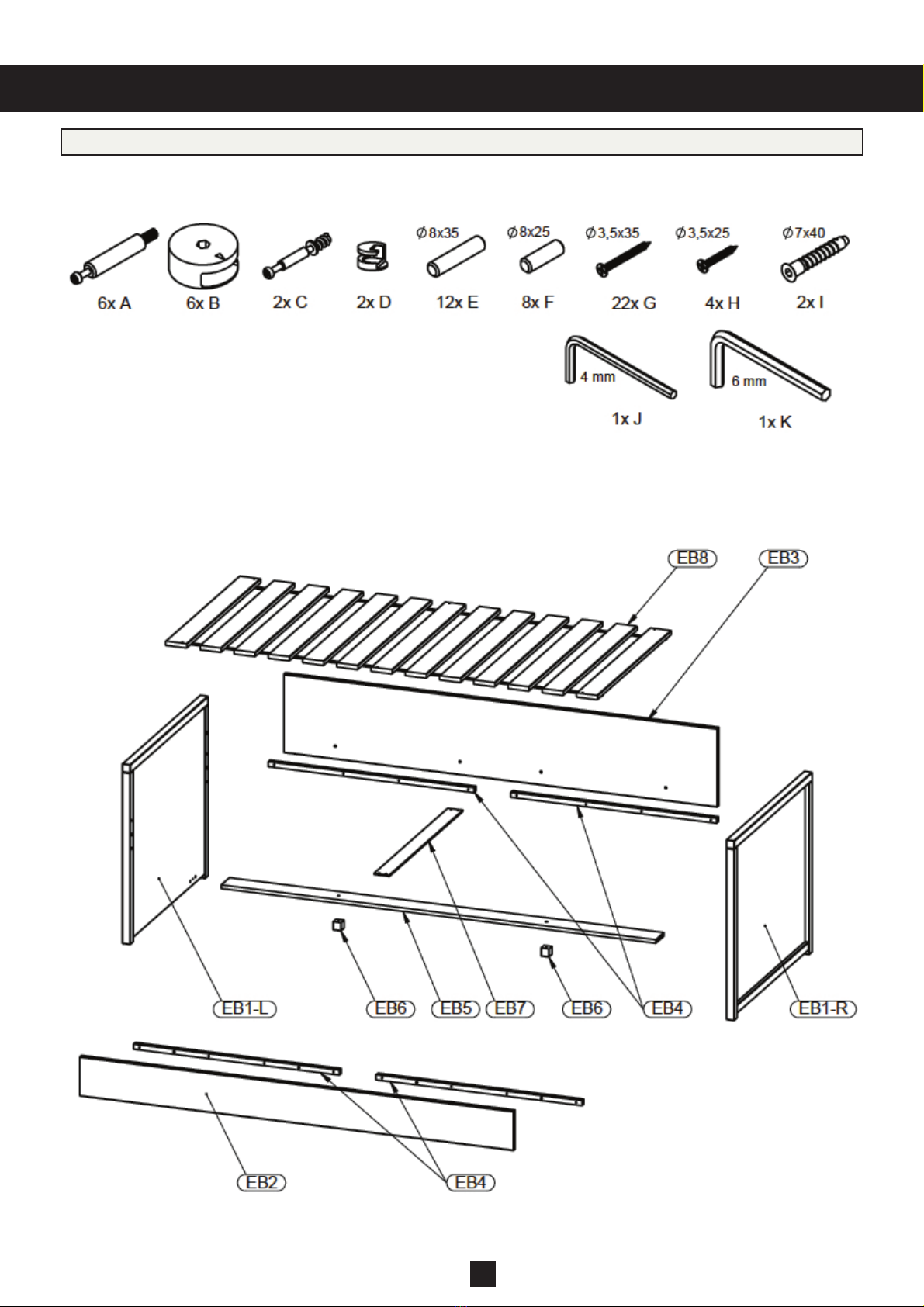

3. Onderdelen
4

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MINI MEZZANINE 0101Q001
4. Het in elkaar zetten van het bed

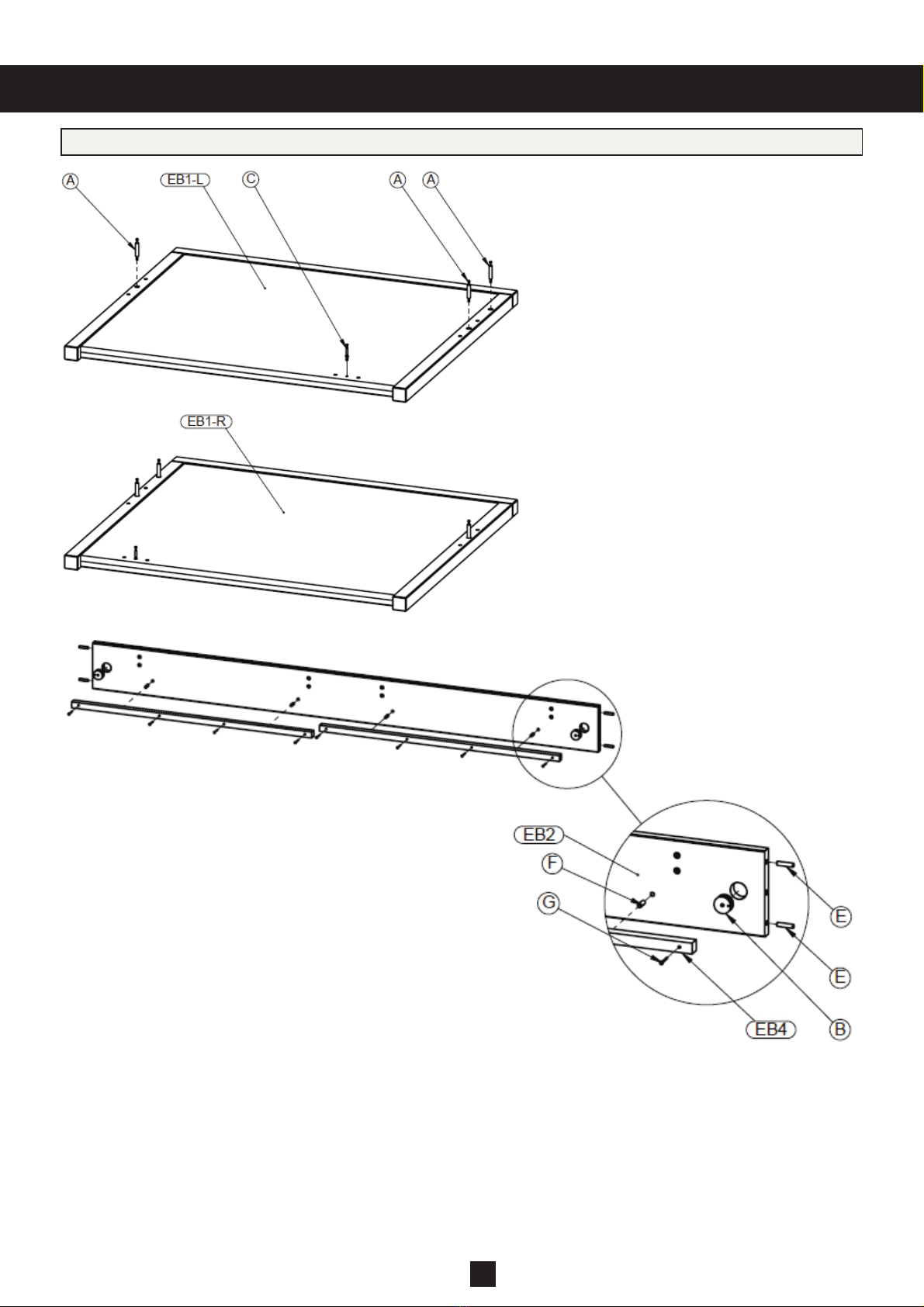

Stap 4.1 : Gebruik beide kopskanten EB1-L
en EB1-R, zes verbindingsbouten A en twee
verbindingsbouten C
Draai twee verbindingsbouten (A) vast in de
bovenste en derde boring bovenaan rechts de
kopskant (EB1-L). Draai één verbindingsbout
(A) vast in de middelste boring links de kops-
kant. Draai één verbindingsbout (C) vast in de
middelste boring onderaan de kopskant.
Draai twee verbindingsbouten (A) vast in de
bovenste en derde boring bovenaan links de
kopskant (EB1-R). Draai één verbindingsbout
(A) vast in de middelste boring rechts de kops-
kant. Draai één verbindingsbout (C) vast in de
middelste boring onderaan de kopskant.
De linkse kopskant is nu code AB-1L en de
rechtse AB-1R.
Stap 4.2 : Gebruik van de frontale bedsponde EB2, twee steunprofi elen EB4, twee maxifi x B, vier houten drevels E, vier
houten drevels F en acht houtschroeven G
Duw twee houten drevels (E) in de boringen op de uiteinden van de bedsponde (EB2). Plaats de steunprofi elen (EB4) op
de boringen onderaan de bedsponde. Duw acht houtschroeven (G) in de boringen van de steunprofi elen en draai vast
in de bedsponde. Duw vier houten drevels (F) in de boringen boven de bedprofi elen. Duw een maxifi x (B) in de boringen
op de buitenkant van de bedsponde. De frontale bedsponde is nu code AB-2.
5

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]

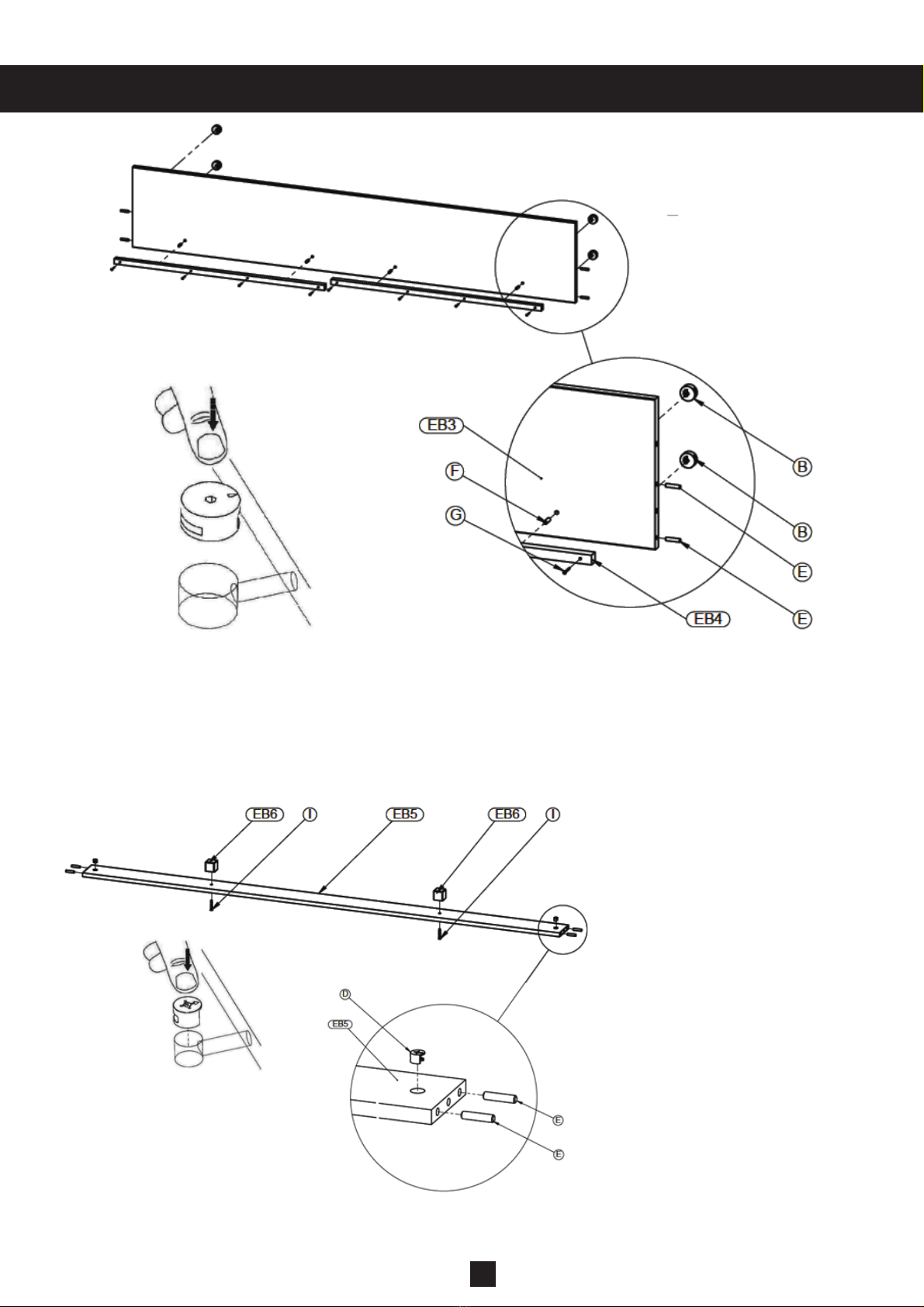

Stap 4.3 : Gebruik de hoge bedsponde EB3, twee steunprofi elen EB4, vier maxifi x B, vier houten drevels E, vier houten
drevels F en acht houtschroeven G
Duw twee houten drevels (E) in de boringen op de uiteinden van de bedsponde (EB3). Plaats de steunprofi elen (EB4) op
de boringen onderaan de bedsponde. Duw acht houtschroeven (G) in de boringen van de steunprofi elen en draai vast in
de bedsponde. Duw vier houten drevels (F) in de boringen boven de bedprofi elen. Duw twee maxifi x (B) in de boringen
op de buitenkant van de bedsponde. De hoge bedsponde is nu code AB-3.
Stap 4.4 : Gebruik de dwarsbalk
EB5, twee steunvoetjes EB6, twee
minifi x D, vier houten drevels E en
twee houtschroeven I
Duw twee houten drevels (E) in de
boringen op de uiteinden van de
dwarsbalk (EB5). Plaats de steun-
voeten (EB6) op de boringen onder-
aan de dwarsbalk. Duw twee hout-
schroeven (I) in de boringen van
de steunvoeten en draai vast in de
dwarsbalk. Duw een minifi x (D) in de
boringen op de buitenkant van de
dwarsbalk.
De dwarsbalk is nu code AB-4.
6

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MINI MEZZANINE 0101Q001
Stap 4.5 : Gebruik de gemonteerde onderdelen van vorige stappen, de dwarsbalk EB7 en vier houtschroeven H
Duw de sponden (AB2 en AB3) en de dwarsbalk (AB4) met hun houten drevels in de boringen en over de verbindings-
bouten van de linkse kopskant (AB1-L). Draai de maxifi xen vast. Duw de rechtse kopskant (AB-2R) met zijn verbindngs-
bouten in de gaten en over de houten drevels van de sponden en de dwarsbalk. Draai de maxifi xen vast. Plaats de
dwarsbalk (EB7) in het midden onderaan de steunprofi elen van de bedsponden. Duw twee houtschroeven (H) in de
boringen op de buitenkanten van de dwarsbalk en schroef vast in de steunprofi elen.
Stap 4.6 : Gebruik het gemon-
teerde bed, het lattenrooster EB8
en zes houtschroeven G
Plaats het lattenrooster (EB8) op
de steunprofi elen van de bedspon-
den. Duw de houtschroeven (G) in
de voorziene gaten van de latten-
bodem en schroef deze vast in de
steunprofi elen.
7

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
Assemblez le lit suivant les instructions décrites ci-dessous.
Ne modifi ez jamais le design et le montage de ce lit.
1. AVERTISSEMENTS et UTILISATION
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
IMPORTANT : A CONSERVER POUR CONSULTA-
TIONULTÉRIEURE - A LIRE SOIGNEUSEMENT.
Mise en service : Avant la mise en service du lit, contrôlez si toutes les pièces détachées sont en bon état, sont bien
serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou rester accroché par ses vête-
ments (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de pendaison. Contrôlez tous les points de
jonction.
Inspection : Contrôlez régulièrement le lit pour détecter les pièces cassées, tordues ou manquantes. Si c’est le cas,
mettez le lit hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le fabricant ou le
distributeur.
Risque d’incendie : Ne placez jamais le lit à proximité d’une source de chaleur, comme un chauff age électrique, un
chauff age au gaz, etc., afi n d’éviter tout risque d’incendie.
Entretien : Nettoyez le lit uniquement avec du savon ou un autre détergent doux sans composants toxiques et de l’eau
chaude.
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
8

MINI MEZZANINE 0101Q001
2. Sécurité et données générales
Garantie
Ce meuble bénéfi cie d’une garantie de deux ans contre tout défaut de fabrication et sur présentation
d’une preuve d’achât et numéro de production ainsi que sa date mentionné sur le meuble même, les
cartons d’emballage ou bien sur ce manuel.
Info et Contact
Information générale
[email protected]
Vente
[email protected]
Service après vente
[email protected]
Sécurité
Ce lit ne doit pas répondre aux exigences de sécurité décrites dans la norme EN 1725:1988.
Information produit
Dimensions du lit assemblé : 208x95x82H cm
Taille recommandée du matelas : 200x90 cm
Structure : mdf
Achèvement : laque polyuréthane testé conformément à EN 71-3.
Coloris disponibles (xx) : voir www.quaxpro.eu
Poids net : 51 kg
Disponible séparément:
Coff re à roulettes en diff érentes couleurs
Barrière de lit
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
9

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
3. Liste des pièces détachées
10

MINI MEZZANINE 0101Q001
4. Montage du lit
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
11
Etape 4.1 : Utilisez les deux têtes de lit EB1-L
et EB1-R, six boulons de raccord A et deux bou-
lons de raccord C
Serrez deux boulons de raccord (A) dans le per-
çage supérieur et le troisième en haut et à droite
de la tête de lit (EB1-L). Serrez un boulon de
raccord (A) dans le trou central à gauche de la
tête de lit. Serrez un boulon de raccord (C) dans
le perçage central en bas de la tête de lit.
Serrez deux boulons de raccord (A) dans le
perçage supérieur et le troisième en haut et à
gauche de la tête de lit (EB1-R). Serrez un bou-
lon de raccord (A) dans le trou central à droite
de la tête de lit. Serrez un boulon de raccord (C)
dans le perçage central en bas de la tête de lit.
La tête de lit gauche est maintenant le code AB-
1L et la droite AB-1R.
Etape 4.2 : Utilisation du longeron frontal EB2, deux profi ls de support EB4, deux maxifi x B, quatre chevilles en bois E,
quatre chevilles en bois F et huit vis à bois G
Poussez deux chevilles en bois (E) dans les perçages situés aux extrémités du longeron (EB2). Placez les profi l de sup-
port (EB4) sur les trous situés en bas du longeron. Poussez huit vis à bois (G) dans les trous des profi lés de support et
serrez-les dans le longeron. Poussez quatre chevilles en bois (F) dans les perçages au-dessus des profi ls. Poussez un
maxifi x (B) dans les trous situés à l’extérieur du longeron. Le longeron frontal porte maintenant le code AB-2.

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
12

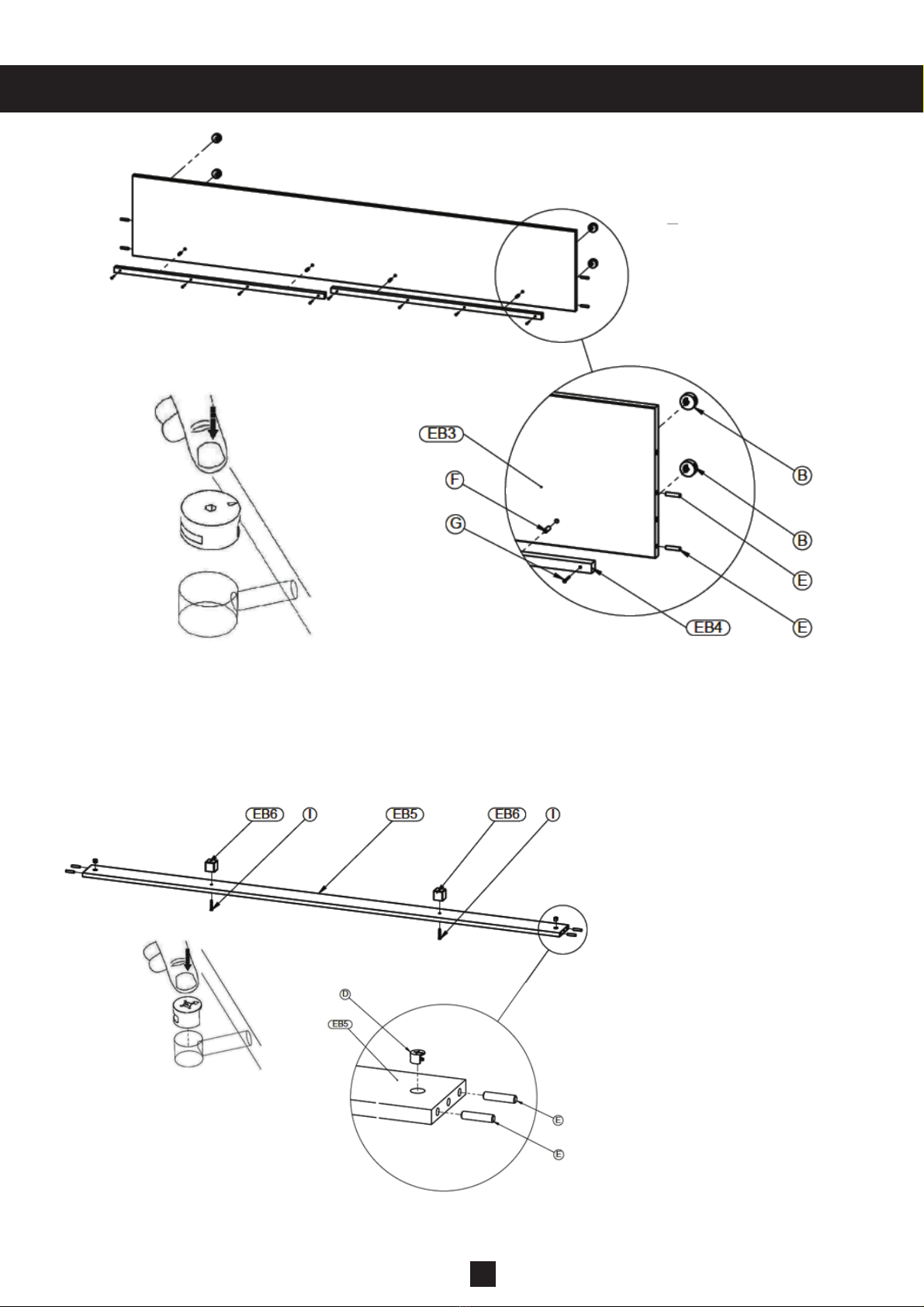

Etape 4.3 : Utilisation du longeron dorsal EB3, deux profi ls de support EB4, quatre maxifi x B, quatre chevilles en bois E,
quatre chevilles en bois F et huit vis à bois G
Poussez deux chevilles en bois (E) dans les perçages situés aux extrémités du longeron (EB3). Placez les profi l de
support (EB4) sur les trous situés en bas du longeron. Poussez huit vis à bois (G) dans les trous des profi lés de support
et serrez-les dans le longeron. Poussez quatre chevilles en bois (F) dans les perçages au-dessus des profi ls. Poussez
deux maxifi x (B) dans les trous situés à l’extérieur du longeron. Le longeron dorsal porte maintenant le code AB-3.
Etape 4.4 : Utilisez la traverse EB5,
deux pieds de support EB6, deux
minifi x D, quatre chevilles en bois E
et deux vis à bois I
Poussez deux chevilles en bois (E)
dans les perçages aux extrémités de
la traverse (EB5). Placez les pieds
de support (EB6) sur les trous en
bas de la traverse. Poussez deux
vis à bois (I) dans les perçages des
pieds de support et serrez-les dans
la traverse. Poussez un minifi x (D)
dans les trous à l’extérieur de la tra-
verse.
La traverse porte maintenant le code
AB-4.

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
13
Etape 4.5 : Utilisez les pièces montées des étapes précédentes, la traverse EB7 et quatre vis à bois H
Poussez les longerons (AB2 et AB3) et la traverse (AB4) avec leurs chevilles en bois dans les perçages et à travers les
boulons de raccord de la tête de lit gauche (AB1-L). Serrez les maxifi x. Poussez la tête de lit droite (AB-2R) avec ses
boulons de raccords dans les trous et sur les chevilles en bois des longerons et de la traverse. Serrez les maxifi x. Placez
la traverse (EB7) au centre en bas des profi ls de support des longerons. Poussez deux vis à bois (H) dans les perçages
aux extérieurs de la traverse et vissez-les dans les profi ls de support.
Etape 4.6 : Utilisez le lit monté, le
sommier à lattes EB8 et six vis à
bois G
Placez le sommier (EB8) sur les
profi l de support des longerons.
Poussez les vis à bois (G) dans les
trous dans le sommier et vissez-les
dans les profi ls de support.

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENT-
FERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZERSTÖREN
ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
Bauen sie das Bett zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Bettes.
1. WARNUNGEN und GEBRAUCH
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Bettes, ob sich alle Teile in gutem Zustand befi nden, gut angedreht
sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte oder es mit der Kleidung hängen
bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kontrollieren
Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie das Bett regelmäßig angesichts zerbrochener, verzerrter oder verschwundener Teile. Bei
Feststellung solcher Mängel sofort den Gebrauch des Bettes unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertriebsgesell-
schaft.
Brandgefahr : Setzen Sie das Bett zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der elektrisch-
en Heizung, Gasheizung usw. aus.
Pfl ege : Reinigen Sie das Bett nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bestandteile
und mit warmem Wasser.
Ein schönes und unberührtes Möbel bekommen Sie mit nachdenklichem Arbeit.
Verwenden Sie eine saubere Decke und Schrauben oder dergleichen entfernen.
Diese Zusammenbau wird besser mit zwei Personen durchgeführt.
Langsamer Arbeiten und die Zufriedenheit wird besser.
14

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MINI MEZZANINE 0101Q001
2. Sicherheit und Allgemeine Information
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels Vorzeigung
einer Einkaufsnachweis, die Nummer der Produktion und das Datum erwähnt auf das Möbel selbst,
der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Allgemeine Informationen
[email protected]
Verkauf
[email protected]
Kundendienst
[email protected]
Sicherheit
Dieses Bett darf den im Standard EN 1725:1988 beschriebenen Sicherheitsvorschriften nicht
entsprichen.
Productinformation
Abmessungen des montierten Bett : 208x95x82H cm
Empfohlene Größe der Matratze : 200x90 cm
Struktur : Mdf
Endbearbeitung: Polyurethan-Lack geprüft auf EN 71-3.
Verfügbare Farben (xx) : check www.quaxpro.eu
Nettogewicht : 51 kg
Separat erhältlich :
Rollkoff er in verschiedenen Farben
Bettgitter
15

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
3. Liste der Teile
16

MINI MEZZANINE 0101Q001
4. Der Zusammenbau des Bettes
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
17
Schritt 4.1 : Verwenden Sie beide Endseiten
EB1-L und EB1-R, sechs Verbindungsbolzen A
und zwei Verbindungsbolzen C
Zwei Verbindungsbolzen (A) in der oberen und
dritten Bohrung oben rechts der Eindseite (EB1-
L) anziehen. Eine Verbindungsbolze (A) in der
mittleren Bohrung oben links der Eindseite an-
ziehen. Eine Verbindungsbolze (C) in der mit-
tleren Bohrung unten der Eindseite anziehen.
Zwei Verbindungsbolzen (A) in der oberen und
dritten Bohrung oben links der Eindseite (EB1-
R) anziehen. Eine Verbindungsbolze (A) in der
mittleren Bohrung oben rechts der Eindseite
anziehen. Eine Verbindungsbolze (C) in der mit-
tleren Bohrung unten der Eindseite anziehen.
Die linke Endseiteist ist jetzt Code AB-1L und
die rechte AB-1R
Schritt 4.2 : Verwenden Sie die frontale Bettseite EB2, zwei Stützprofi le EB4, zwei Maxifi x B, vier Holzdübel E, vier
Holzdübel F und acht Holzschrauben G
Drücken Sie zwei Holzdübel (E) in die Bohrungen an den Enden der Bettseiten (EB2). Legen Sie die Stützprofi le (EB4)
auf die Bohrungen unten des Bettrahmens. Drücken Sie acht Holzschrauben (G) in die Bohrungen der Tragprofi le und
ziehen Sie diese in der Bettschiene fest. Drücken Sie vier Holzdübel (F) in die Löcher oben den Stützprofi len. Drücken
Sie ein Maxifi x (B) in die Bohrungen an der Außenseite der Bettseite. Die vordere Bettseite ist jetzt Code AB-2.

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
18
Schritt 4.3 : Verwenden Sie die hintere Bettseite EB3, zwei Tragprofi le EB4, vier Maxifi x B, vier Holzdübel E, vier Holz-
dübel F und acht Holzschrauben G
Drücken Sie zwei Holzdübel (E) in die Bohrungen an den Enden der Bettseiten (EB3). Legen Sie die Stützprofi le (EB4)
auf die Bohrungen unten des Bettrahmens. Drücken Sie acht Holzschrauben (G) in die Bohrungen der Tragprofi le und
ziehen Sie diese in der Bettschiene fest. Drücken Sie vier Holzdübel (F) in die Löcher oben den Stützprofi len. Drücken
Sie zwei Maxifi x (B) in die Bohrungen an der Außenseite der Bettseite. Die vordere Bettseite ist jetzt Code AB-2. Die
hintere Bettseite ist jetzt Code AB-3.
Schritt 4.4 : Verwenden Sie die
Querstange EB5, zwei Stützfüße
EB6, zwei Minifi x D, vier Holzdübel
E und zwei Holzschrauben I
Drücken Sie zwei Holzdübel (E) in
die Bohrungen an den Enden der
Querstange (EB5). Setzen Sie die
Stützfüße (EB6) auf die Bohrungen
unten an der Querstange. Drücken
Sie zwei Holzschrauben (I) in die
Bohrungen der Stützfüße und in die
Querstange anziehen. Drücken Sie
ein Minifi x (D) in die Bohrungen an
der Außenseite der Querstange.
Die Querlatte ist jetzt Code AB-4.

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
19
Schritt 4.5 : Verwenden Sie die montierten Teile aus den vorherigen Schritten, die Querstange EB7 und vier Holz-
schrauben H
Drücken Sie die Bettseiten (AB2 und AB3) und die Querstange (AB4) mit ihren Holzdübel in die Bohrungen und über
die Verbindungsbolzen der linken Endnseite (AB1-L). Die Maxifi x anziehen. Drücken Sie die rechte Endfl äche (AB-2R)
mit den Verbindungsbolzen in die Löcher und über die Holzdübel der Bettseiten und Querstange. Die Maxifi x anziehen.
Legen Sie die Querstange (EB7) mittig unten die Tragprofi le. Drücken Sie zwei Holzschrauben (H) in die Bohrungen an
den Außenkanten der Traverse und in die Tragprofi le anziehen.
Schritt 4.6 : Verwenden Sie das
montierte Bett, den Lattenrost EB8
und sechs Holzschrauben G
Legen Sie den Lattenrost (EB8)
auf die Tragprofi le. Drücken Sie die
Holzschrauben (G) in die Bohrun-
gen im Lattenrost und in die Trag-
profi le anziehen.

MINI MEZZANINE 0101Q001
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING THIS
ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BABIES AND
CHILDREN.
Assemble the bed following the instructions hereunder.
Do not change the design and the assembly method of this bed.
1. WARNINGS and USE
WARNING : DO NOT LEAVE THE CHILD UNATTENDED
IMPORTANT - RETAIN FOR FUTURE REFERENCE
- READ CAREFULLY.
ntroduction : Before putting into use, check if all parts of the bed are in good condition, well tightened, and do not show
sharp edges which may injure the child or snag on its clothing (or cords, necklaces, pacifi er ribbons), causing a strangu-
lation hazard. Check all connection points.
Inspection : Regularly check the bed for broken, warped or missing parts. No longer use the bed whenever such parts
are found.
Replacement of parts : Allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the bed near a heat source such as electrical heating, gas heating, etc. in order to avoid any
fi re hazard.
Maintenance : Only clean the bed with soap or any other mild cleaning agent without toxic components and with warm
water.
To get beautiful and undamaged furniture work carefully.
Use a clean blanket and remove any screws or the like.
This assembly is better done with two people.
Work slower and your satisfaction will be better.
20
