TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
TRENDY 54 04 45xx
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 66x52x170H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : waterlak-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond- en
eindlak.
Uitgerust met één mobiele legger en één kleerhanger
De deur kan op twee manieren gemonteerd worden
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 67 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

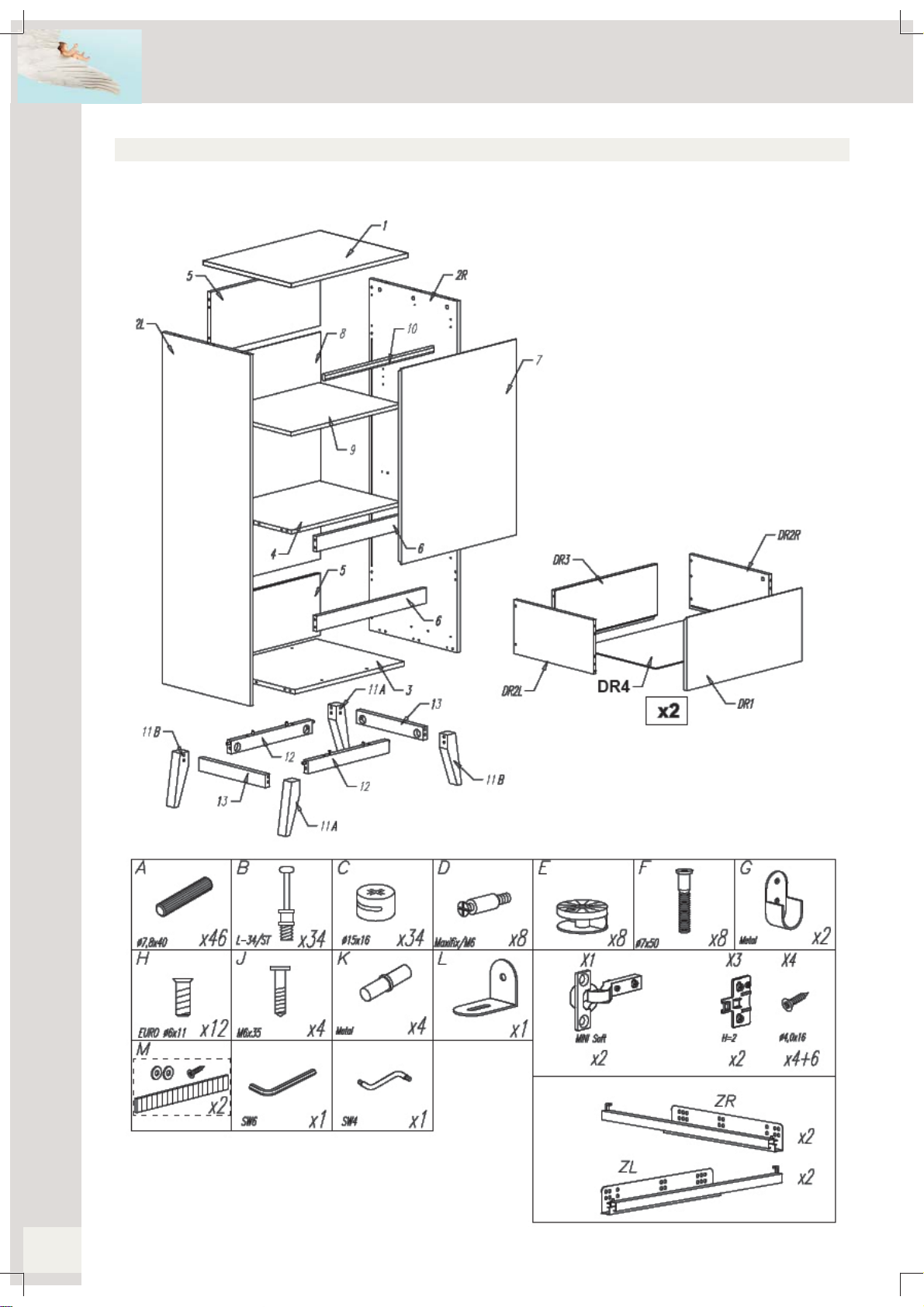

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kast

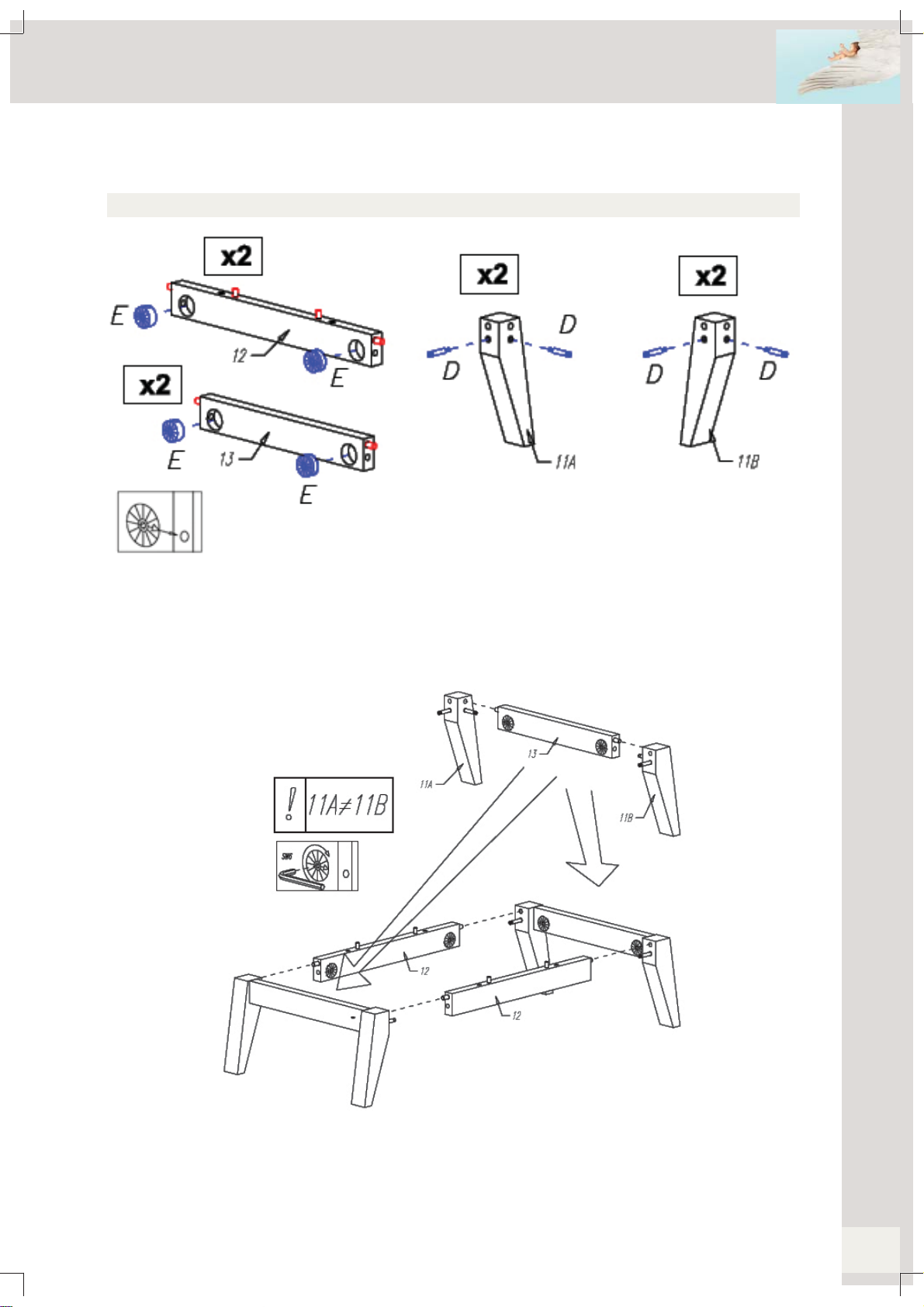

Stap 1 : Gebruik beide lange dwarsbalken 12, beide korte dwarsbalken 13, acht excentrieken E, beide
voorste poten 11A, beide achterste poten 11B en acht verbindingsbouten D
Duw twee excentrieken (E) in de voorziene boringen aan de binnenkant van de lange dwarsbalken (12)
en de korte dwarsbalken (13). Draai twee verbindingsbouten (D) vast in de voorziene boringen aan de
binnen-kant van de poten (11A en 11B).
Stap 2 : Gebruik de onderdelen van stap 1
Duw een voor- (11A) en een achterpoot (11B) met zijn verbindingsbouten in de voorziene boringen en over
de houten deugels van de korte dwarsbalken (13). Draai de excentrieken vast. Duw een pootonderstel met
zijn verbindingsbouten in de voorziene boringen en over de houten deugels van de lange dwarsbalken
(12). Draai de excentrieken vast. Herhaal met het ander pootonderstel.
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
Stap 3 : Gebruik het bovenblad 1, de bodem 3, de eindzijden 2L en 2R, de vaste legger 4, twee kleine rugpan-
elen 5, beide dwarsbalken 6, twee linkse ladezijden DR2L, twee rechtse ladezijden DR2R, twee ladefronten DR1,
twee laderuggen DR3, de deur 7, twee paar ladegeleiders ZL en ZR, zes bouten H, twee kleerroedehouders G,
vierendertig verbindingsbouten B, zesenveertig houten deugels A, twee scharnieren X1 en acht houtschroeven
X4
Draai zes verbindingsbouten (B) vast in de boringen aan de onderkant van het bovenblad (1). Duw zes houten
deugels (A) in de openingen op de uiteinden van de bodem (3). Duw drie houten deugels (A) in de boringen
bovenaan de eindzijden (2L en 2R). Draai tien verbindingsbouten (B) vast in de boringen aan de binnenkant van
de eindzijden. Duw vier houten deugels (A) in de openingen op de uiteinden van de kleine rugpanelen (5). Duw
vier houten deugels (A) in de openingen op de uiteinden van de dwarsbalken (6). Duw zes houten deugels (A)
in de openingen op de uiteinden van de vaste legger (4). Duw twee houten deugels (A) in de boringen op een
uiteinde van de ladezijden (DR2L en DR2R). Duw twee houten deugels (A) in de boringen op de uiteinden van
de laderuggen (DR3). Draai vier verbindingsbouten (B) vast in de boringen aan de binnenkant van de ladefronten
(DR1). Plaats de geleiders (ZL en ZR) voor de voorziene boringen van de eindzijden. Duw door het derde gat
vooraan de geleiders een bout (H) en draai vast. Plaats nu de andere bouten en draai deze vast in de zijden.
Bevestig de kleerroedehouders (G) door middel van twee houtschroeven (X4).Duw de scharnieren (X1) in de
voorziene boringen van de deur (7) en draai ze vast met twee schroeven (X4).
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7

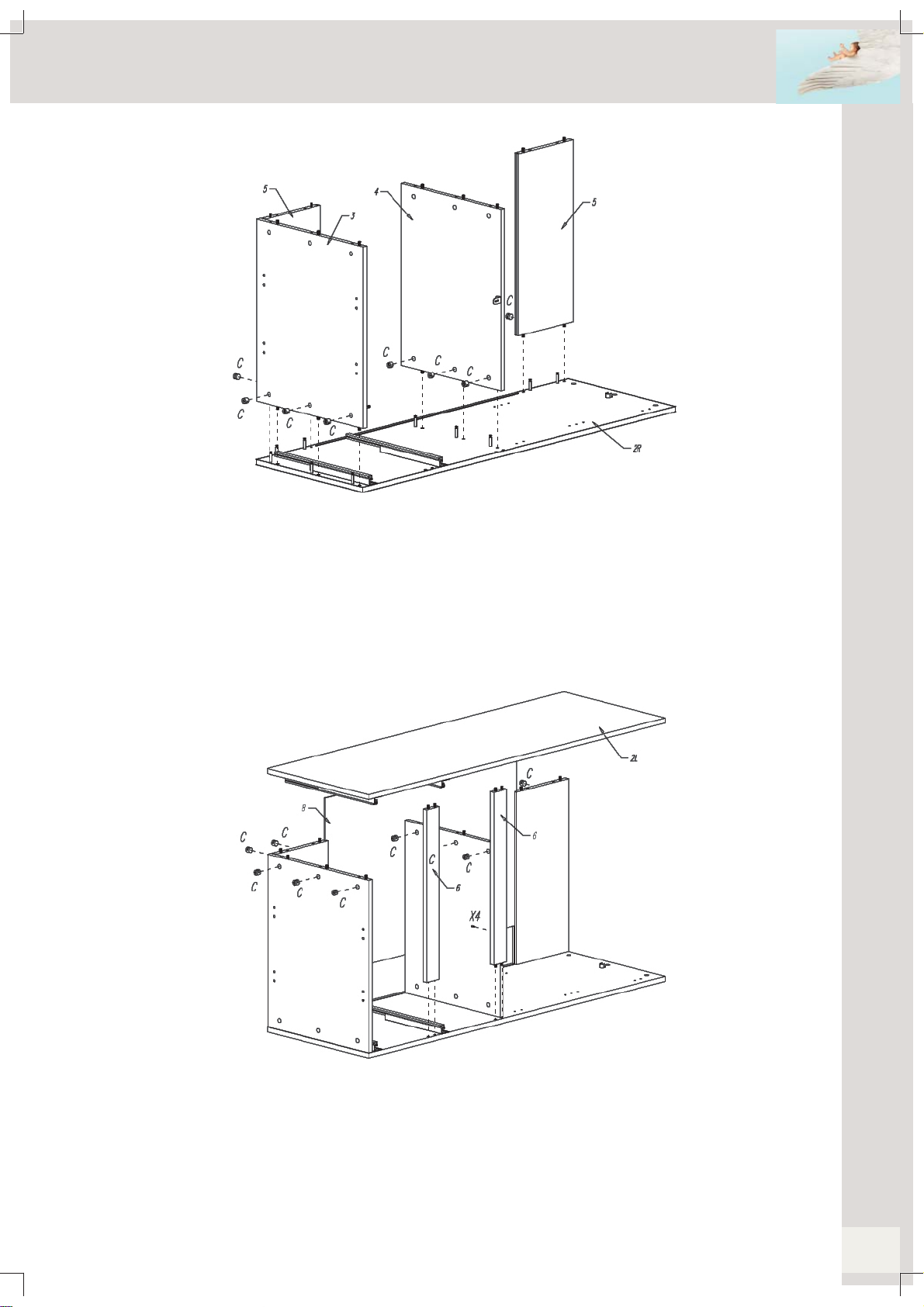

Stap 4 : Gebruik de rechtse eindzijde 2R, beide kleine rugpanelen 5, de bodem 3en de vaste legger 4 van
stap 3en tien excentrieken C
Duw twee excentrieken (C) in de boringen onderaan de kleine rugpanelen (5). Duw drie excentrieken
(C) in de boringen onderaan de bodem (3). Duw drie excentrieken (C) in de boringen onderaan de vaste
legger (4). Plaats de rechtse eindzijde (2R) op haar zijde. Duw de bodem (3) met zijn houten deugels in
de boringen en over de verbindingsbouten van de eindzijde. Span de excentrieken aan. Duw de vaste
legger (4) met zijn houten deugels in de boringen en over de verbindingsbouten van de eindzijde. Span
de excentrieken aan. Duw de kleine rugpanelen (5) met hun houten deugels in de boringen en over de
verbindingsbouten van de eindzijde. Span de excentrieken aan.
Stap 5 : Gebruik de onderdelen van stap 4, de linkse eindzijde 2L en de dwarsbalken 6 van stap 3, de rug
8 en tien excentrieken C
Duw twee excentrieken (C) in de boringen bovenaan de kleine rugpanelen (5). Duw drie excentrieken
(C) in de boringen bovenaan de bodem (3). Duw drie excentrieken (C) in de boringen bovenaan de vaste
legger (4). Duw de dwarsbalken (6) met hun houten deugels in de boringen van de rechts eindzijde (2R).
Duw de rug (8) in de gleuven van de kleine rugpanelen. Duw de linkse eindzijde (2L) met zijn verbindings-
bouten in de boringen en over de houten deugels van de bodem, vaste legger, de kleine rugpanelen en
de dwarsbalken. Span de excentrieken aan.
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
Stap 6 : Gebruik de onderdelen van stap 5, het bovenblad 1 van stap 3en zes excentrieken C
Duw drie excentrieken (C) in de boringen bovenaan de eindzijden (2L en 2R). Duw het bovenblad (1) met zijn
verbindingsbouten in de boringen en over de houten deugels van de zijden. Span de excentrieken aan.
Stap 7 : Gebruik de onderdelen van stap 2en 6en vier houtschroeven J
Duw de bovenbouw op de houten deugels van het onderstel. Duw de houtschroeven (J) door de voorziene bor-
ingen van de bodem en draai vast in het onderstel. Plaats de kast voorzichtig rechtop.
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

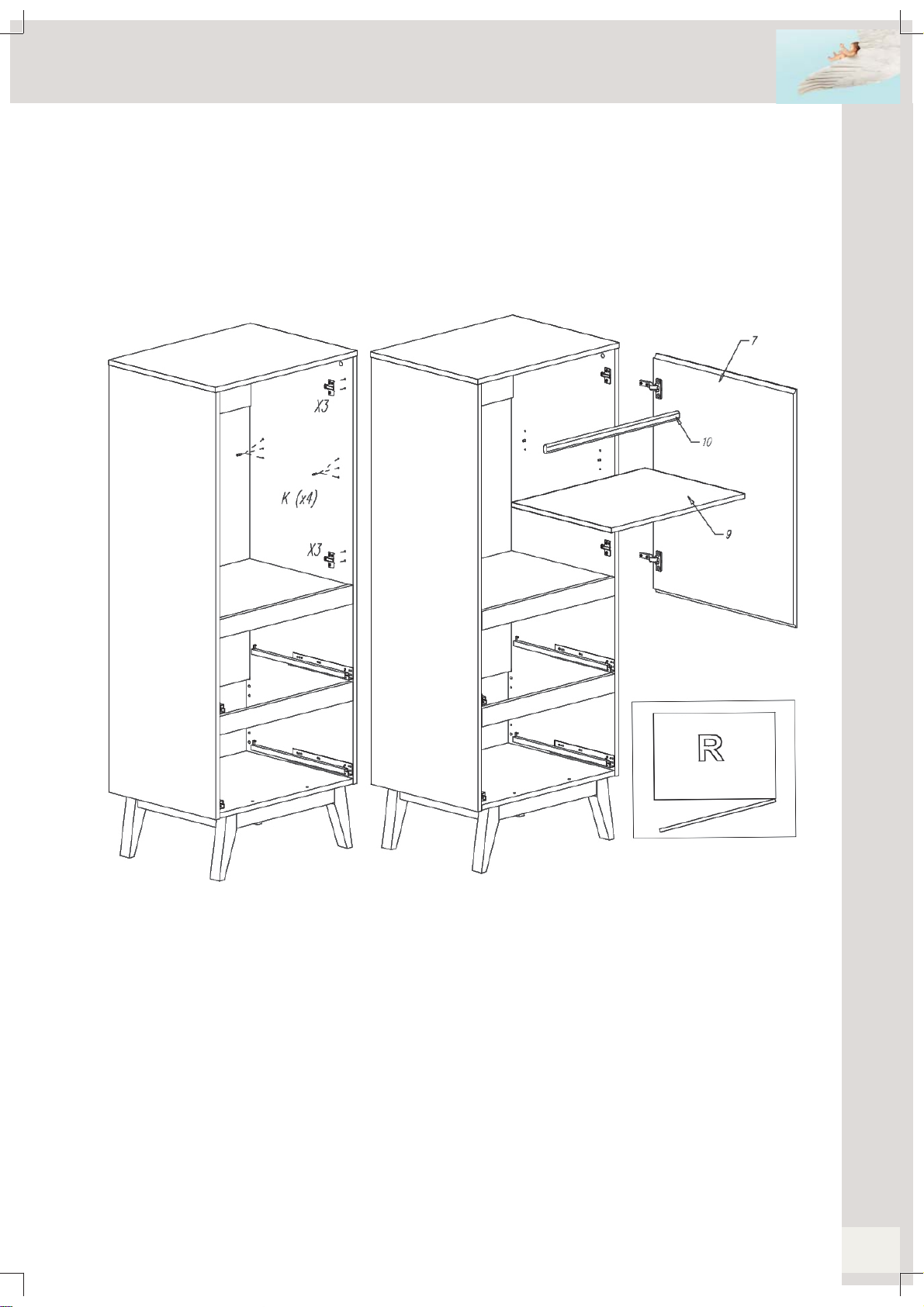

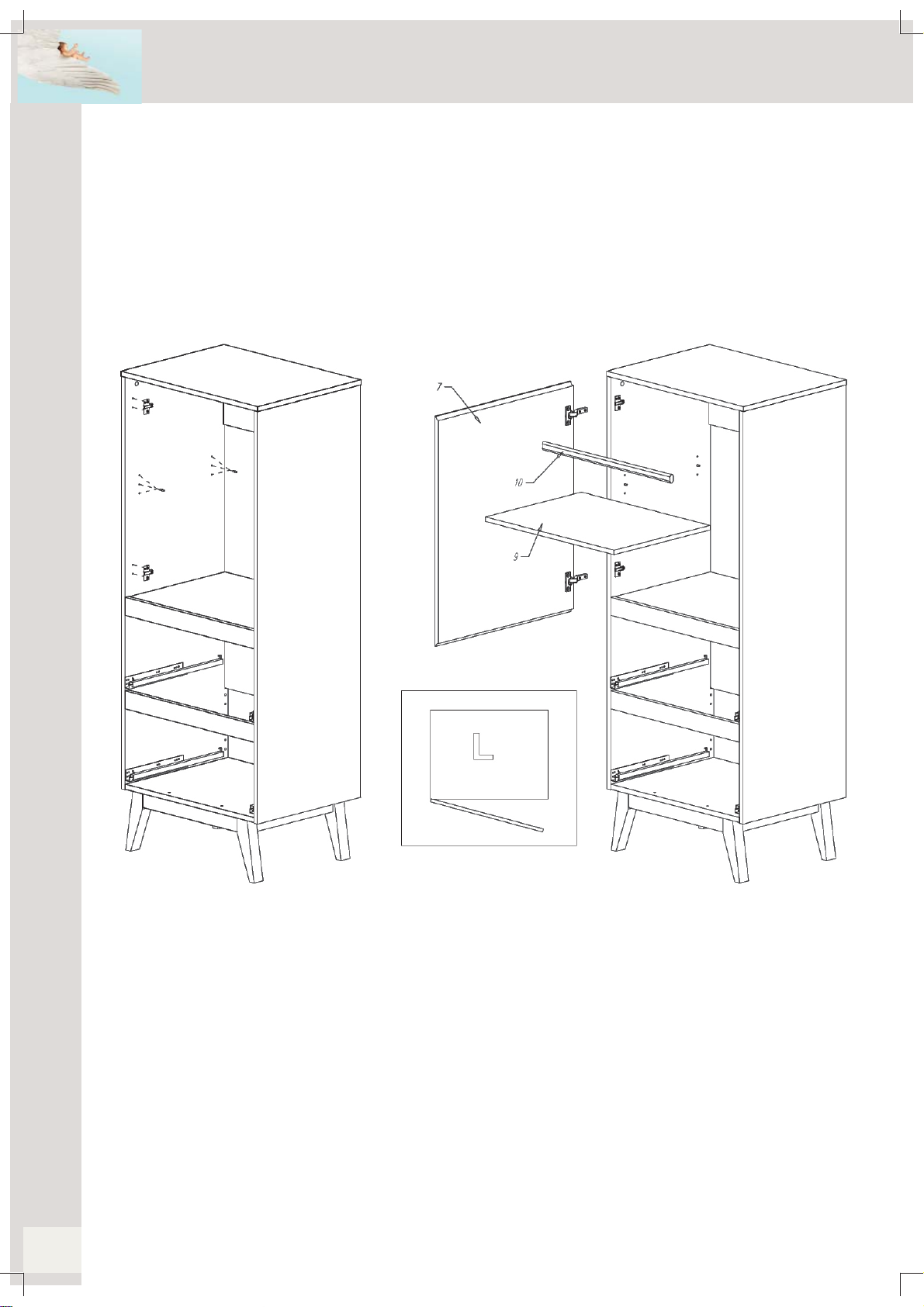

Stap 8-1 (Naar rechts draaiende deur) : Gebruik de onderdelen van stap 7, de deur 7van stap 3, de
mobiele legger 9, de kleerroede 16, twee scharnierplaatjes X3 en vier legboordhouders K
Duw de legboordhouders (K) in de voorziene boringen aan de binnenkant van de zijden. (Drie posities
naar keuze, maar plaats ze op eenzelfde hoogte). Duw de scharnierplaatjes (X3) in de voorziene boringen
aan de voorkant van de rechtse eindzijde (2R). Schuif de deur (7) met haar scharnieren op de scharni-
erplaatjes en draai ze vast met de voorziene schroeven. De scharnieren zijn in drie richtingen regelbaar.
Plaats de mobiele legplank (9) op haar respectievelijke dragers. Plaats de kleerroede (16) op zijn respec-
tievelijke dragers.

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür
Stap 8-2 (Naar links draaiende deur) : Gebruik de onderdelen van stap 7, de deur 7van stap 3, de mobiele
legger 9, de kleerroede 16, twee scharnierplaatjes X3 en vier legboordhouders K
Duw de legboordhouders (K) in de voorziene boringen aan de binnenkant van de zijden. (Drie posities naar
keuze, maar plaats ze op eenzelfde hoogte). Duw de scharnierplaatjes (X3) in de voorziene boringen aan de
voorkant van de linkse eindzijde (2L). Schuif de deur (7) met haar scharnieren op de scharnierplaatjes en draai
ze vast met de voorziene schroeven. De schar-nieren zijn in drie richtingen regelbaar. Plaats de mobiele legplank
(9) op haar respectievelijke dragers. Plaats de kleerroede (16) op zijn respectievelijke dragers.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
Stap 9 : Gebruik de lade-onderdelen van stap 3, twee ladebodems DR4, acht houtschroeven Fen acht
excentrieken C
Plaats een laderug (DR3) met de gleuf naar binnen gericht tussen de zijden (DR2L en DR2R). Duw twee
houtschroeven (F) in de voorziene boringen achteraan elke zijde en draai ze vast in de rug. Schuif een
ladebodem (DR4) in de gleuven van de zijden en de rug. Duw vier excentrieken (C) in de boringen aan de
binnenkant van iedere ladezijde (DR2L en DR2R). Duw de ladefronten met hun verbindingsbouten in de
voorziene gaten en over de houten deugels van de ladezijden en span de excentrieken aan. Herhaal met
de andere lade. Trek de geleiders uit het meubel en begin met het plaatsen van de onderste lade. Plaats
de lade tegen de achterste stop op de geleiders en duw de lade over de voorste stop van de geleiders.
Vervolgens de bovenste lade plaatsen. De laden kunnen in de hoogte geregeld worden door de voorste
stop op de geleiders aan te passen.
Stap 10 : Gebruik de onderdelen van stap 12 en twee stuks muurbevestigingsbeslag M
De voorziene schroeven zijn bedoeld om het beslag aan de kast te bevestigen. Kontroleer uw muur en
gebruik aangepaste muurbouten te verkrijgen in de gespecialiseerde detailhandel. Schroef met deze bout
de lip vast in de muur (2). Bevestig vervolgens de lip op de kast (4).
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 66x52x170H cm cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base d’eau appliqué en 3 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Munis d’une étagère et d’un tringle
La porte peut être montées de deux manières
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 67 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de l’armoire
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür
Etape 1 : Utilisez les deux traverses longues 12, les deux traverses courtes 13, huit excentriques E, les
deux pieds avant 11A et les deux pieds arrière 11B et huit boulons de raccord D
Poussez deux excentriques (E) dans les perçages prévus à l’intérieur des longues barres transversales
(12) et les traverses courtes (13). Fixez deux boulons de raccord (D) dans les perçages à l’intérieur des
pieds (11A et 11B).
Etape 2 : Utilisez les pièces de l’étape 1
Poussez un pied avant (11A) et arrière (11B) avec ses boulons de raccord dans les trous et à travers les
chevilles en bois des traverses courtes (13). Serrez les excentriques. Poussez un piètement avec ses
boulons de raccord dans les trous et sur les chevilles des traverses longues (12). Serrez les excentriques.
Répétez avec l’autre piètement.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür
Etape 3 : Utilisez le plateau 1, le fond 3,les côtés terminaux 2L et 2R, l’étagère fixe 4,les deux panneaux inter-
médiaires 5, les deux traverses 6, les côtés de tiroir DR2L et DR2R, deux fronts de tiroirs DR1, les dos de tiroir
DR3, la porte 7, les paires de glissières ZL et ZR, six boulons H, les deux support de tringles G, trente-quatre
boulons de raccord B, quarante-six chevilles en bois A, deux charnières X3 et huit vis à bois X4
Serrez six boulons de raccord (B) dans les perçages en bas du plateau (1). Poussez six chevilles en bois (A)
dans les trous aux extrémités du fond (3). Poussez trois chevilles en bois (A) dans les trous en haut des côtés
terminaux (2L et 2R). Serrez dix boulons de raccord (B) dans les perçages à l’intérieur des côtés. Poussez quatre
chevilles en bois (A) dans les trous aux extrémités des panneaux intermédiaires (5). Poussez quatre chevilles
en bois (A) dans les trous aux extrémités des traverses (6). Poussez six chevilles en bois (A) dans les trous aux
extrémités de l’étagère fixe (4). Poussez deux chevilles en bois (A) dans les perçages sur la face avant des côtes
de tiroir (DR2L et DR2R). Poussez deux chevilles en bois (A) dans les perçages sur les extrémités des dos de
tiroir (DR3). Serrez quatre boulons de raccord (B) dans les perçages à l’intérieur des fronts de tiroir (DR1). Posi-
tionnez les glissières (ZL et ZR) devant les perçages prévus dans les côtés terminaux. Insérez un boulon (H) à
travers la troisième ouverture à l’avant des glissières et serrez. Serrez les autres boulons dans les côtés. Fixez
les deux supports de tringles (G) avec les quatre vis à bois (X4). Poussez les charnières (X1) dans les perçages
de la porte (7) et fixez les avec deux vis à bois (X4).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür
Etape 4 : Utilisez le côté terminal droite 2R, les deux panneaux intermédiaires 5, le fond 3et l’étagère fixe
4de l’étape 3et dix excentriques C
Insérez deux excentriques (C) dans les perçages en bas des panneaux intermédiaires (5). Insérez trois
excentriques (C) dans les perçages en bas du fond (3). Insérez trois excentriques (C) dans les perçages
en bas de l’étagère fixe (4). Placer le côté terminal droite (2R) sur son côté. Poussez le fond (3) avec ses
chevilles en bois dans les trous et à travers les boulons de raccord du côté. Serrez les excentriques.
Poussez l’étagère fixe (4) avec ses chevilles en bois dans les trous et à travers les boulons de raccord du
côté. Serrez les excentriques. Poussez les panneaux intermédiaires (5) avec ses chevilles en bois dans
les trous et à travers les boulons de raccord du côté. Serrez les excentriques.
Etape 5 : Utilisez les pièces de l’étape 4, le côté terminal 2L et les traverses 6de l’étape 3, le dos 8et dix
excentriques C
Insérez deux excentriques (C) dans les perçages en haut des panneaux intermédiaires (5). Poussez deux
excentriques (C) dans les perçages en haut du fond (3). Insérez trois excentriques (C) dans les perçages
en haut de l’étagère fixe (4). Poussez les traverses (6) avec leurs chevilles en bois dans les perçages du
côté terminal droite (2R). Glissez le dos (8) dans les rainures des panneaux panneaux intermédiaires.
Poussez le côté terminal gauche (2L) avec ses boulons de raccord dans les trous et à travers les chevilles
en bois du fond, de l’étagère fixe, les panneaux intermédiaires et les traverses. Serrez les excentriques.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür
Etape 6 : Utilisez les pièces de l’étape 5, le plateau 1de l’étape 3et six excentriques C
Poussez trois excentriques (C) dans les perçages en haut des côtés terminaux (2L et 2R). Poussez le plateau (1)
avec ses boulons de raccord dans les trous et à travers les chevilles en bois des côtés. Serrez les excentriques.
Etape 7 : Utilisez les pièces des étapes 2et 6et quatre vis à bois J
Poussez la superstructure sur les chevilles en bois du piètement. Insérer les vis à bois (J) à travers les perçages
du fond et serrez les dans le piètement. Mettez doucement l’armoire en position verticale.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür
Etape 8-1 (Porte tournant vers la droite) : Utilisez les pièces de l’étape 7, la porte 7de l’étape 3, l’étagère
mobile 9, le tringle 16, deux plaquettes de charnière X3 et quatre support d’étagère K
Poussez les supports d ‘étagères (K) dans les perçages à l’intérieur des côtés. (Trois positions au choix,
mais placez les à la même hauteur). Poussez les plaquettes de charnières (X3) dans les trous prévus à
l’avant du côté droit (2R). Glissez la porte avec les charnières sur les plaquettes de charnière et serrez les
avec les vis fournies. Les charnières sont réglables dans trois directions. Placez l’étagère mobile (9) et le
tringle (16) sur leurs supports respectifs.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
TRENDY 54 04 45xx Armoire avec 1 porte battante
Wardrobe with one door
Kleerkast met één draaideur
Schrank mit Drehtür
Etape 8-2 (Porte tournant vers la gauche) : Utilisez les pièces de l’étape 7, la porte 7de l’étape 3, l’étagère
mobile 9, le tringle 16, deux plaquettes de charnière X3 et quatre support d’étagère K
Poussez les supports d ‘étagères (K) dans les perçages à l’intérieur des côtés. (Trois positions au choix, mais
placez les à la même hauteur). Poussez les plaquettes de charnières (X3) dans les trous prévus à l’avant du
côté gauche (2L). Glissez la porte avec les charnières sur les plaquettes de charnière et serrez les avec les vis
fournies. Les charnières sont réglables dans trois directions. Placez l’étagère mobile (9) et le tringle (16) sur leurs
supports respectifs.
