QU-AX INDIGO 540454 1D Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.0 Jun 2017
Nederlands : pagina 2
Français : page 14
Deutsch : Seite 26
English : page 38

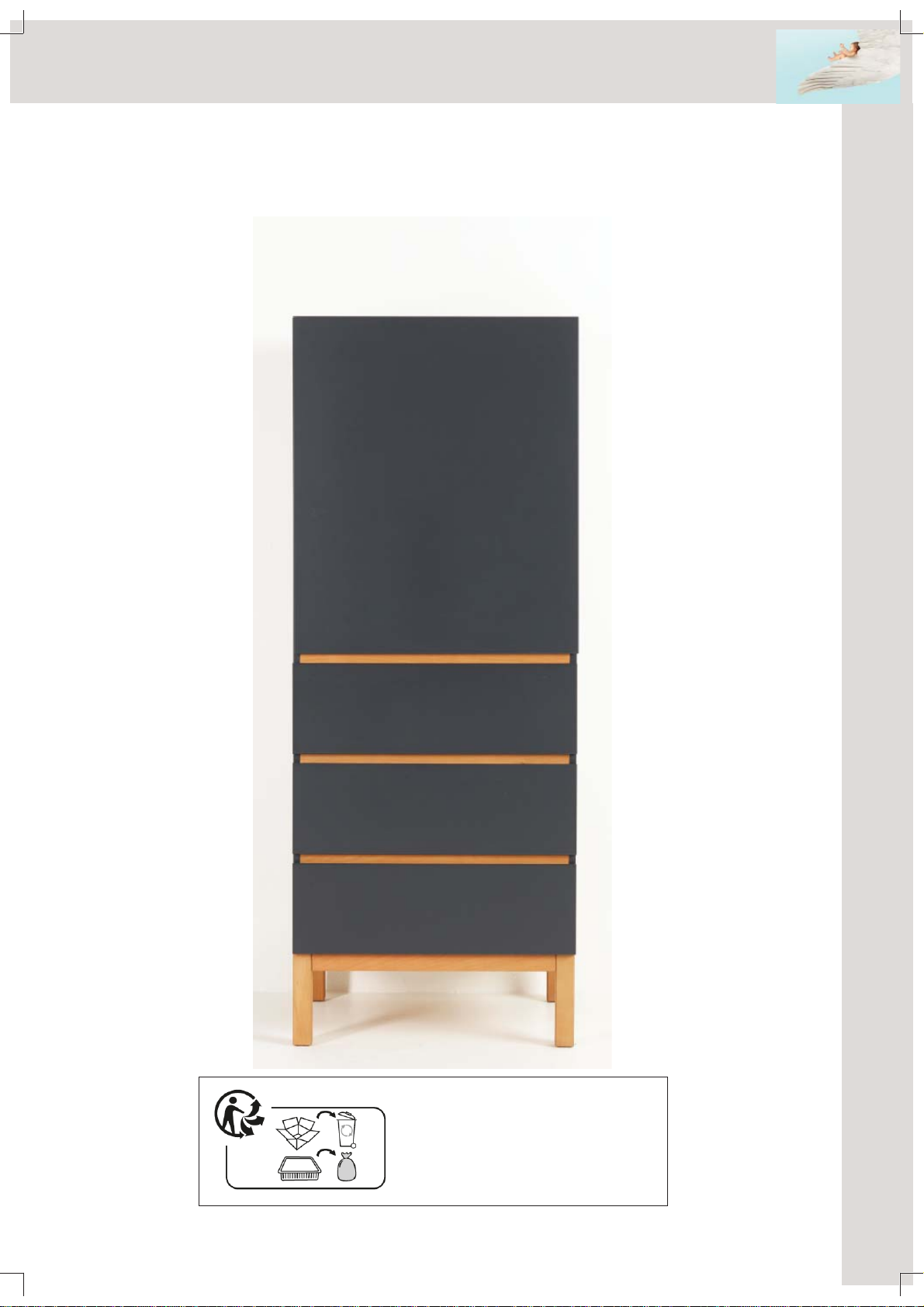

INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
INDIGO 540454xx-1D

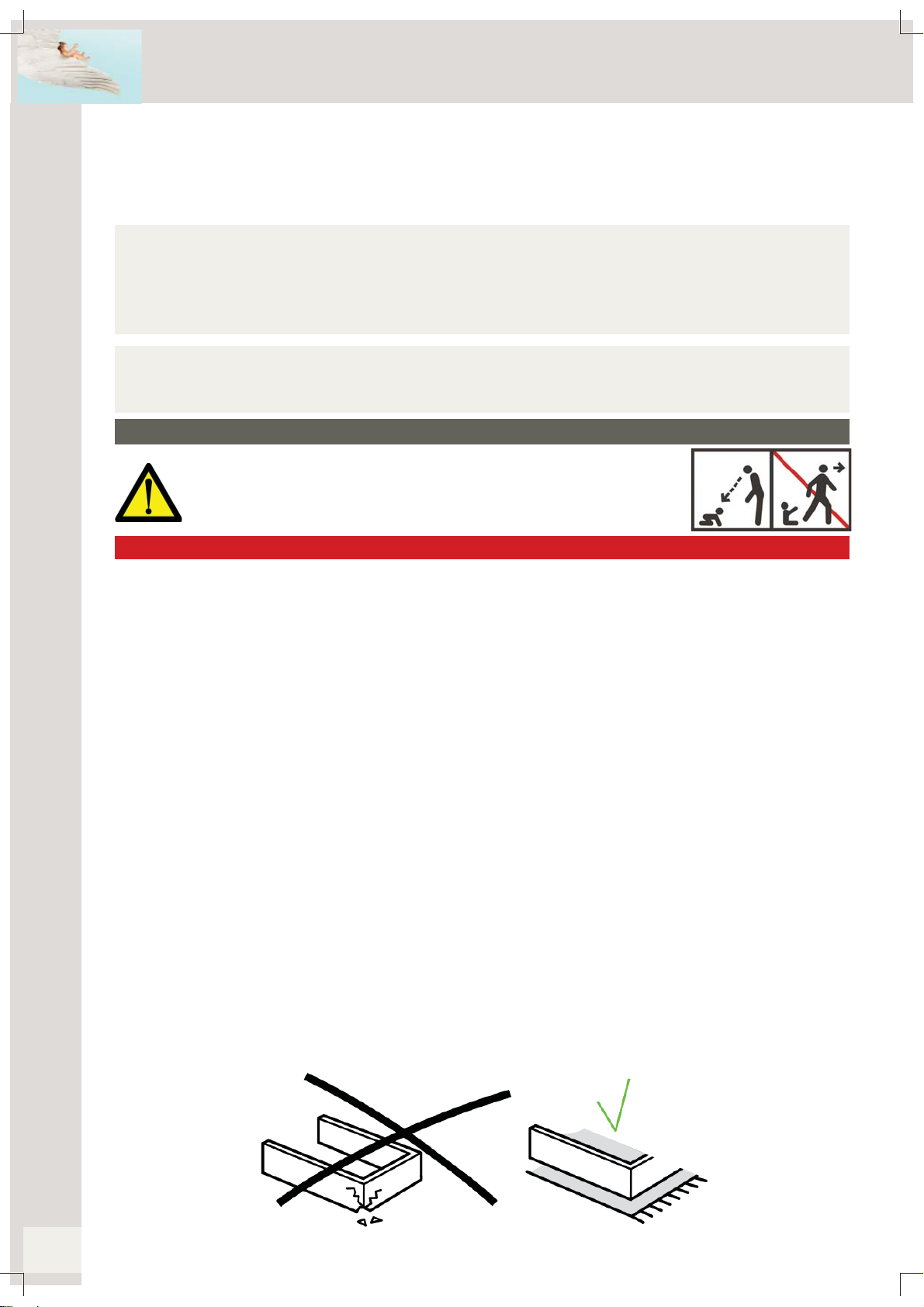

Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 66x55x170H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : polyurethaan-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond-
en eindlak.
Uitgerust met twee mobiele leggers en een kleerhanger
De deur kan rechts of links gemonteerd worden
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 62 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

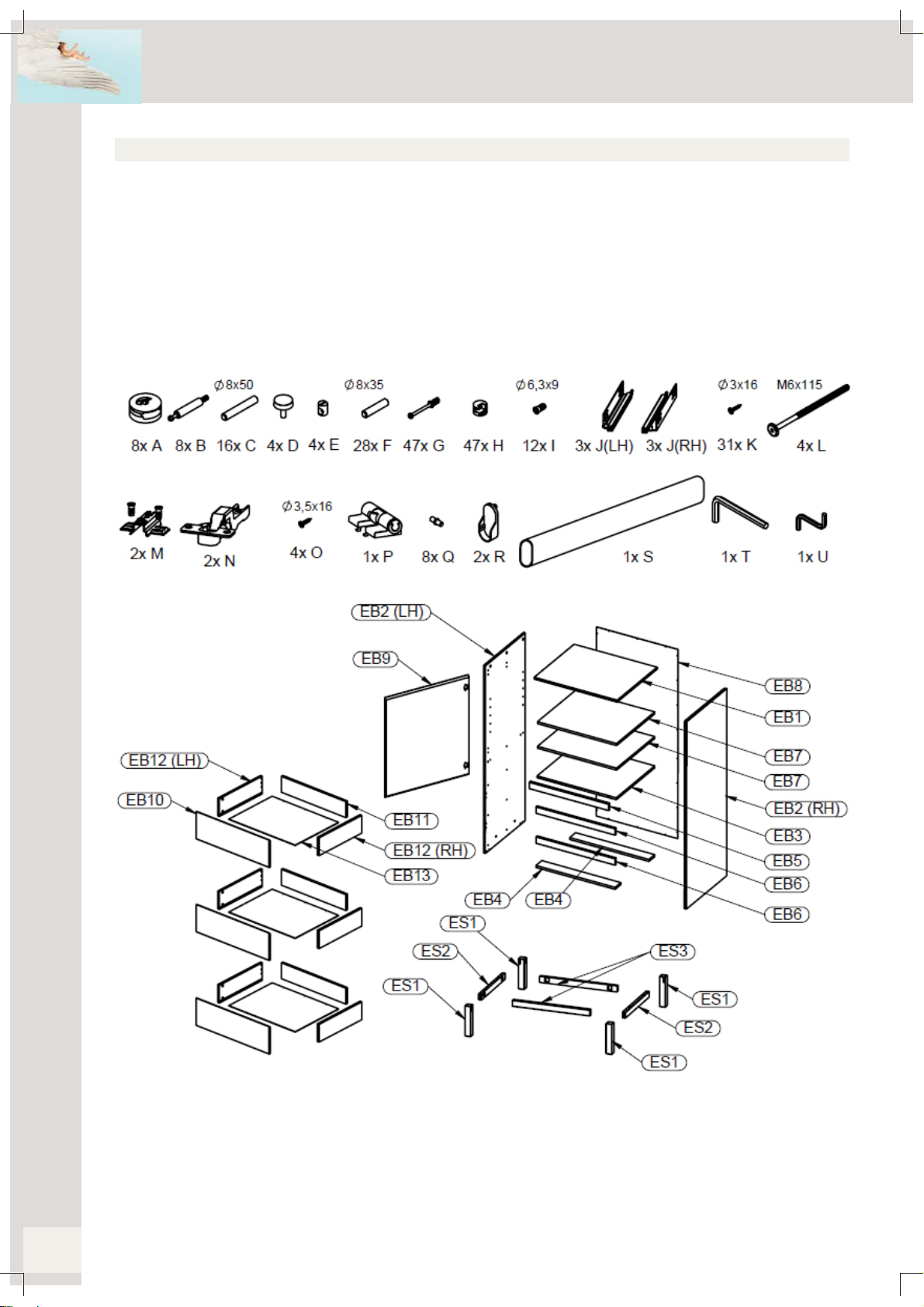

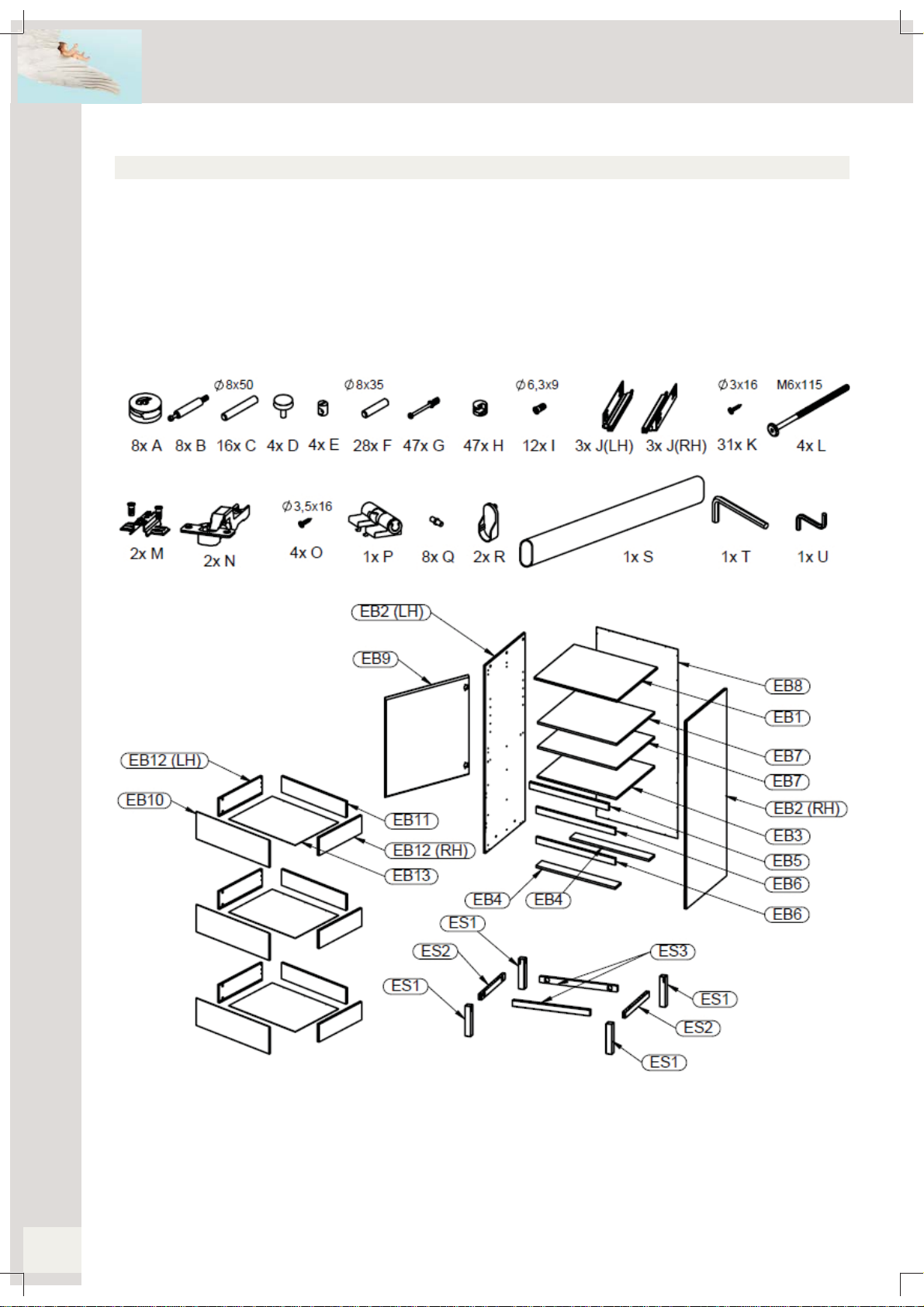

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5

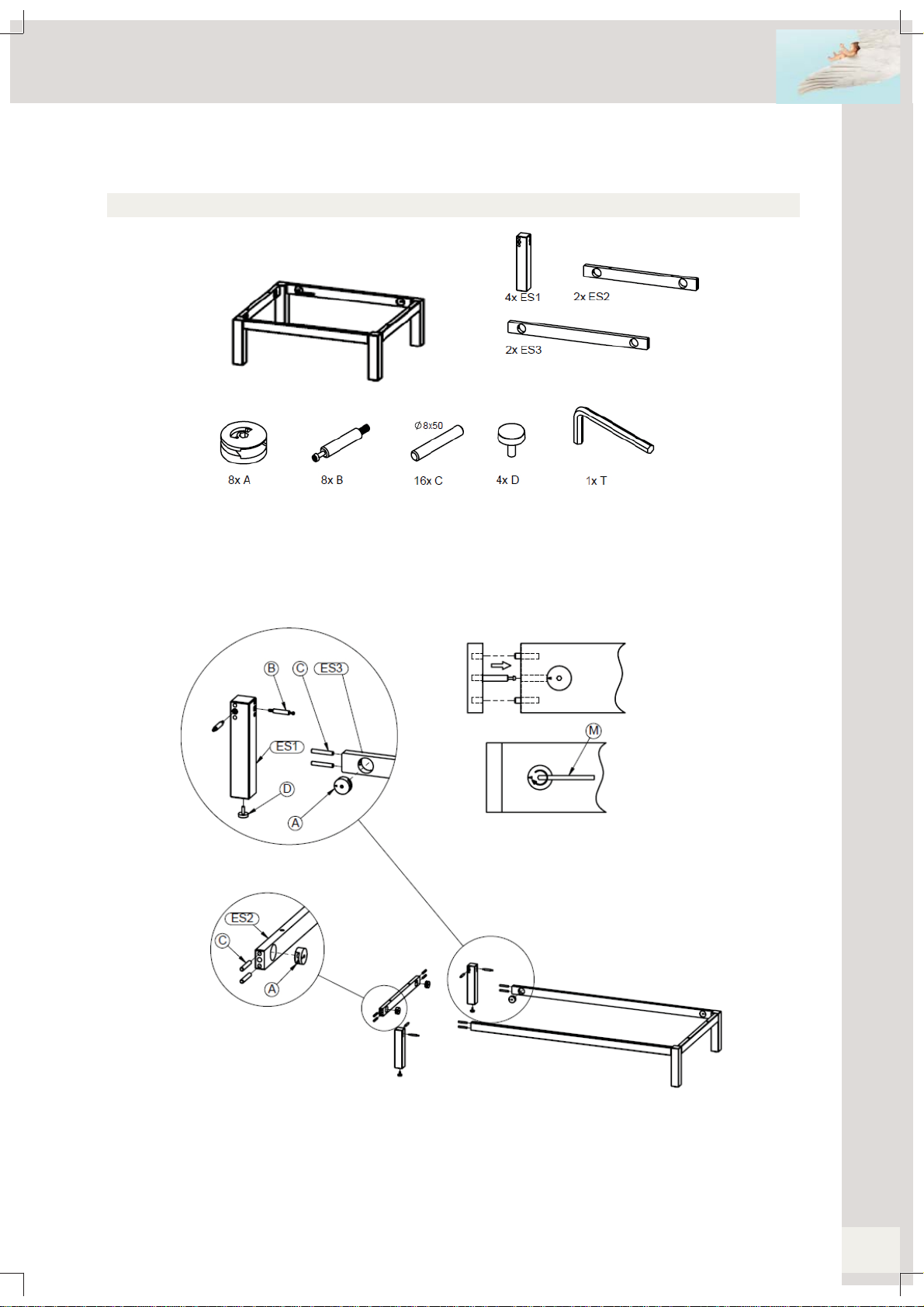

4. Het in elkaar zetten van de kast
Stap 1 : Gebruik beide lange dwarsbalken ES3, beide korte dwarsbalken ES2, acht excentrieken A, de vier
poten ES1, acht verbindingsbouten B,zestien houten drevels Cen vier stelvoetjes D.
Duw twee excentrieken (A) in de boringen aan de binnenkant van de dwarsbalken (ES2 en ES3). Duw
twee houten drevels (C) vast in de boringen op de uiteinden van alle dwarsbalken. Draai twee verbin-
dingsbouten (B) vast in de boringen aan de binnenkant van de poten (ES1). Duw de stelvoetjes (D) in de
gaten onderaan de poten. Zie ook hieronder.
Stap 2 : Gebruik de onderdelen van stap 1
Duw de poten (ES1) met hun verbindingsbouten in de boringen en over de drevels van de korte dwars-
balken (ES2). Draai de excentrieken vast. Duw de lange dwarsbalken (ES3) met hun drevels in de bo-
ringen en over de verbindingsbouten van een pootonderstel. Draai de excentrieken vast. Duw het ander
pootonderstel met zijn verbindingsbouten in de boringen en over de houten drevels van de lange dwars-
balken. Draai de excentrieken vast.
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

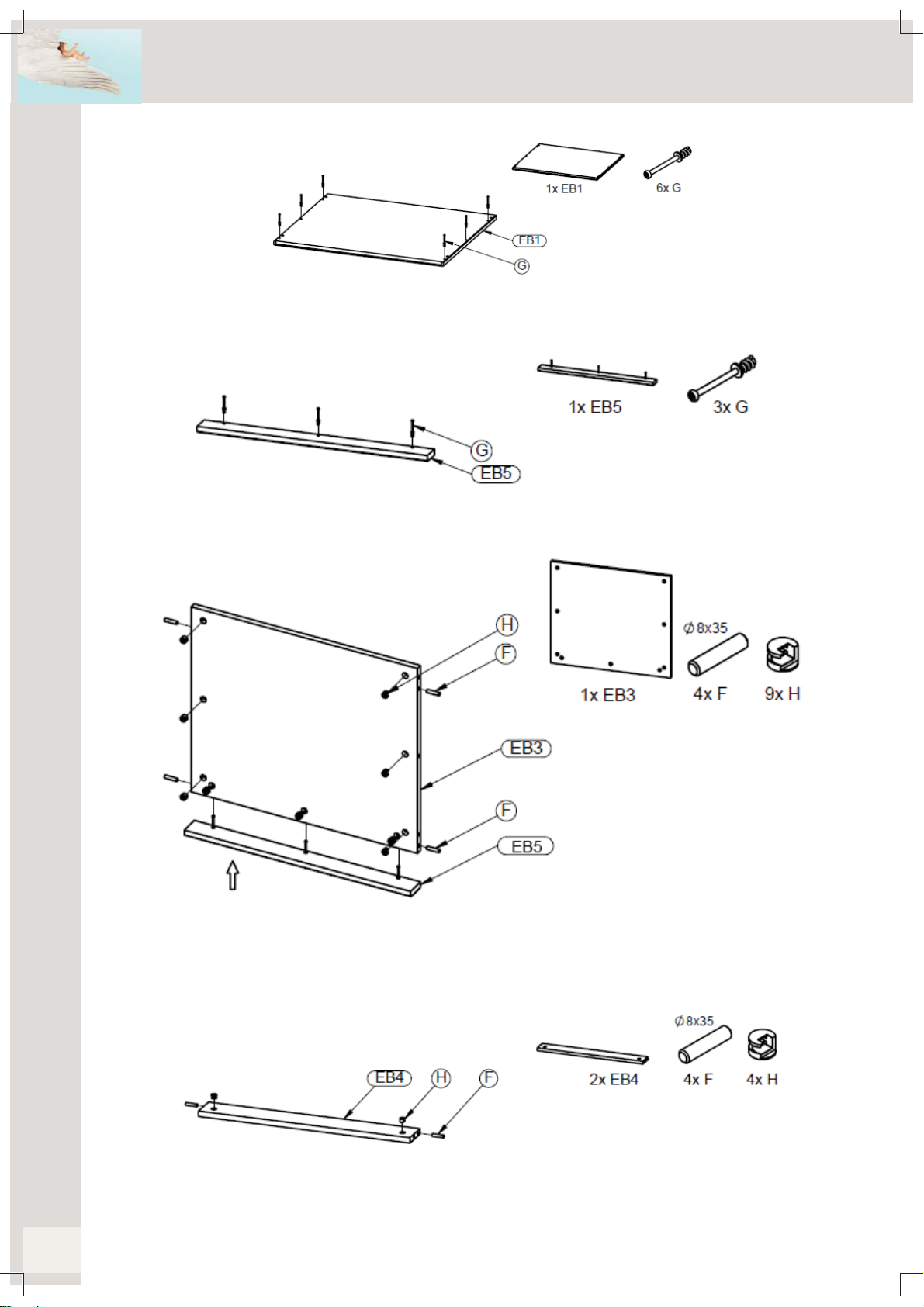

Stap 3 : Gebruik het bovenblad EB1 en zes verbindingsbouten G
Draai zes verbindingsbouten (G) vast in de boringen onderaan het bovenblad (EB1)
Stap 4 : Gebruik de bovenlat EB5 en drie verbindingsbouten G
Draai drie verbindingsbouten (G) vast in de boringen aan de binnenkant van de bovenlat (EB5)
Stap 5 : Gebruik het onderdeel van stap 4, de bodem EB3, vier houten drevels Fen negen excentrieken H
Duw twee houten drevels (F) in de boringen op de zijkanten van de bodem (EB3). Duw de excentrieken (H) in
de boringen aan de onderkant van de bodem. Duw de bovenlat (EB5) met zijn verbindingsbouten in de boringen
van de bodem en draai de excentrieken vast.
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen
Stap 6 : Gebruik beide bodemlatten EB4, vier houten drevels Fen negen excentrieken H
Duw een houten drevel (F) in de boringen op de zijkanten van de bodemlatten (EB4). Duw de excentrieken (H)
in de boringen aan de binnenkant van de latten.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
Stap 7 : Instructies voor een links bevestigde deur. Gebruik beide eindzijden EB2 LH en EB2 RH, de
geleiders J LH en J RH, twaalf bouten I,vier houten drevels F, veertien verbindingsbouten G, vier moeren
E, zes excentrieken H, twee scharnierplaatjes M, acht legboordhouders Qen twee kleerroedehouders R
Plaats de geleiders (J) op de boringen van de eindzijden (EB2 LH en EB2 RH). Bevestig elke geleider met
twee bouten (I) volgens het schema in detail (derde gat in de geleider). Draai zeven verbindingsbouten
(G) vast in de boringen op de buitenkanten van de zijden. Duw twee houten drevels (F) in de boringen
bovenaan de zijden. Duw twee moeren (E) in de boringen onderaan de zijde. Duw drie excentrieken (H)
in de boringen bovenaan de zijden. Bevestig de scharnierplaatjes (M) met de voorziene schroeven in de
boringen op de voorkant van de linkse zijde (EB2 LH). Duw de legplankhouders (Q) in de boringen aan de
binnenkant van de zijden, let erop dat deze zich op dezelfde hoogte bevinden. Duw de kleerroedehoud-
ers (R) in de boringen bovenaan de zijden. Instructies voor een rechts bevestigde deur.Bevestig de
scharnierplaatjes (M) met de schroeven in de boringen op de voorkant van de rechtse zijde (EB2 RH) in
plaats van de linkse zijde.
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
Stap 9 : Gebruik de onderdelen van stap 3, 5, 6en 7
Duw de bodemlatten (EB4), de tussenlatten (EB6) en de bodem (EB3) met hun houten drevels in de boringen en
over de verbindingsbouten van de rechtse zijde (EB2 RH). Draai de excentrieken vast. Duw de linkse zijde (EB2
LH) met zijn verbindingsbouten in de boringen en over de houten drevels van de bodemlatten, de tussenlatten
en de bodem. Draai de excentrieken vast. Duw het bovenblad (EB1) met zijn verbindingsbouten in de boringen
en over de houten drevels van beide zijden. Draai de excentrieken vast.
Stap 10 : Gebruik de onderdelen van stap 9, de rug EB8 en tweeëntwintig houtschroeven K
Plaats de structuur op zijn voorkant op een deken. Plaats de rug (EB8) evenwijdig op de achterkant van de struc-
tuur. Kontroleer indien afstand A = B. Schroef de rug vast in de structuur met de houtschroeven (K).
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen
Stap 8 : Gebruik beide tussenlatten EB6, vier houten drevels Fen negen excentrieken H
Duw een houten drevel (F) in de boringen op de zijkanten van de tussenlatten (EB6). Duw de excentrieken (H)
in de boringen aan de binnenkant van de latten.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen
Stap 11 : Gebruik de drie ladefronten EB10 en twaalf verbindingsbouten G
Draai vier verbindingsbouten (G) vast in de boringen aan de binnenkant van ieder front (EB10).
Stap 12 : Gebruik de drie laderuggen EB11, zes houten drevels Fen twaalf excentrieken H
Duw een houten drevel (F) in de boringen op de zijkanten van iedere laderug (EB11). Duw vier excen-
trieken (H) in de boringen op de buitenkant van de ruggen.
Stap 13 : Gebruik de drie linkse ladezijden EB12 LH en de drie rechtse EB12 RH, zes houten drevels F,
twaalf verbindingsbouten Gen twaalf excentrieken H
Duw een houten drevel (F) in de boringen op de zijkant van iedere ladezijde (EB12 LH en EB12 RH). Duw
twee excentrieken (H) in de boringen aan de binnenkant van de zijden. Draai twee verbindingsbouten (G)
vast in de boringen op het andere uiteinde van de zijden.

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen
Stap 14 : Gebruik de onderdelen van stap 11 tem 13
Plaats de laderuggen (EB10) met hun houten drevels in de boringen en over de verbindingsbouten van de lade-
zijden (EB12 LH en RH). Draai de excentrieken vast. Duw de ladezijden met hun houten drevels in de boringen
en over de verbindingsbouten van de ladefronten (EB10). Draai de excentrieken vast.
Stap 15 : Gebruik de onderdelen van stap 14, drie ladebodems EB13 en negen houtschroeven K
Duw iedere ladebodem (EB13) in de groeven van de zijden en de ruggen van de lade. Bevestig iedere bodem
door middel van de houtschroeven (K) aan de laderuggen.
Stap 16 : Gebruik de deur EB9,twee scharnieren Nen vier houtschroeven O
Duw de scharnieren (N) in de boringen van de deur (EB9) en draai vast met twee houtschroeven (O).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen
Stap 17 : Gebruik de onderdelen van stap 2, 10 en 15, vier houtschroeven L, de twee legplanken EB7 en
de kleerroede S
Plaats de bovenbouw op de boringen van het onderstel. Duw de houtschroeven (L) door deze boringen
en draai ze vast in de bovenbouw. Plaats de legplanken (EB7) op hun legboordhouders en de kleerroede
(S) op zijn dragers. Plaatsen van de lades. Gelieve te beginnen met de onderste lade. Trek de geleiders
uit het meubel, plaats de gemonteerde lade tegen de achterste stop op de geleiders en duw de lade over
de voorste stop van de geleider. Herhaal tot alle laden geplaatst zijn. Hoogteregeling door de voorste stop
op de geleiders aan te passen.

Quax®
First dreams
First steps
12
www.quax.eu [email protected]
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

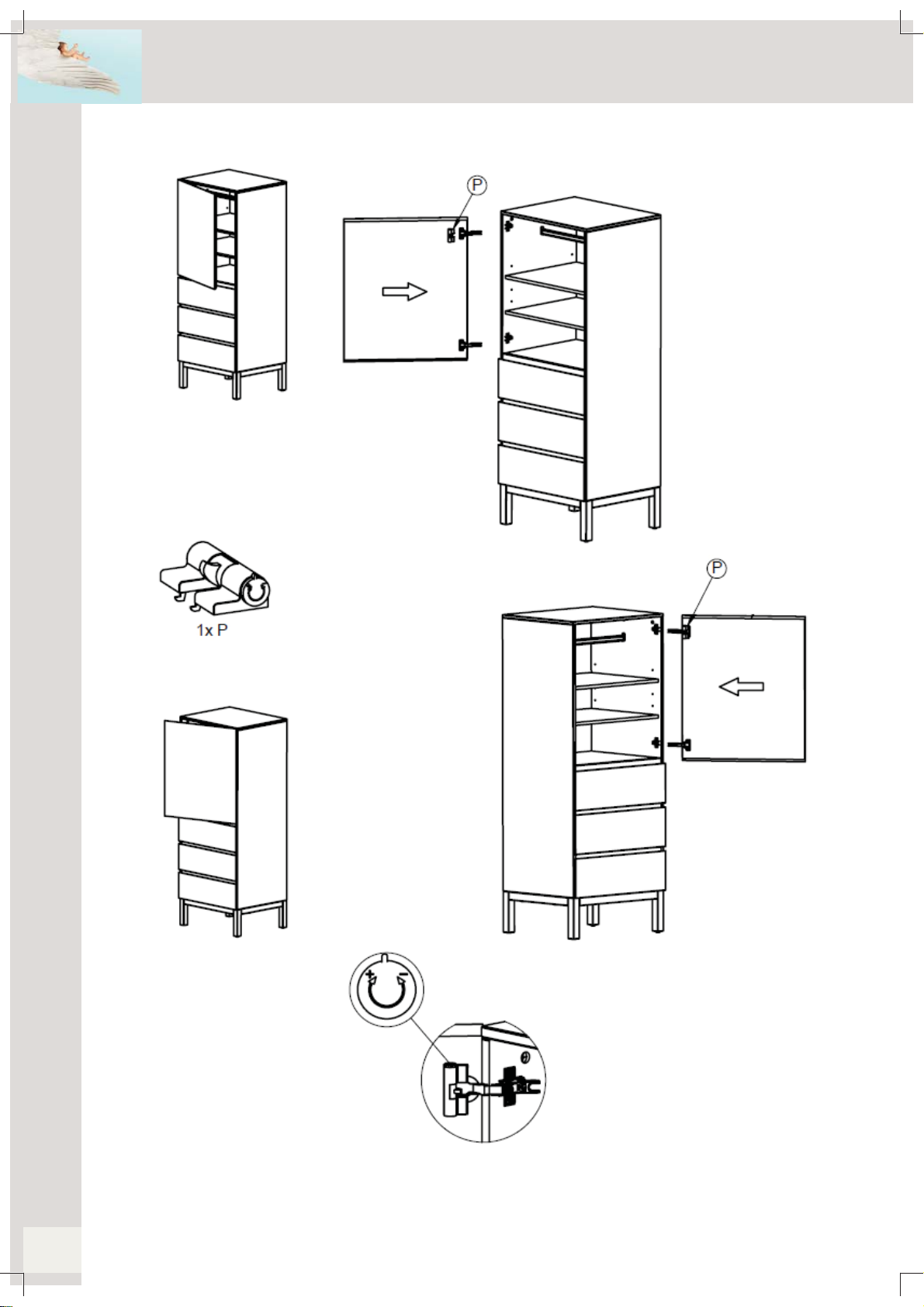

Stap 18 : Gebruik de onderdelen van stap 16 en 17 en een deurrem P
Duw de deur (EB9) met zijn scharnieren op de scharnierplaatjes van de eindzijden (Links of rechts gemonteerde
deur) en schroef ze vast met de voorziene bouten. Duw een deurrem (Q) op een scharnier.
Links gemonteerde deur
Rechts gemonteerde
deur

First steps
First dreams
Quax®
13
www.quax.eu
[email protected]
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

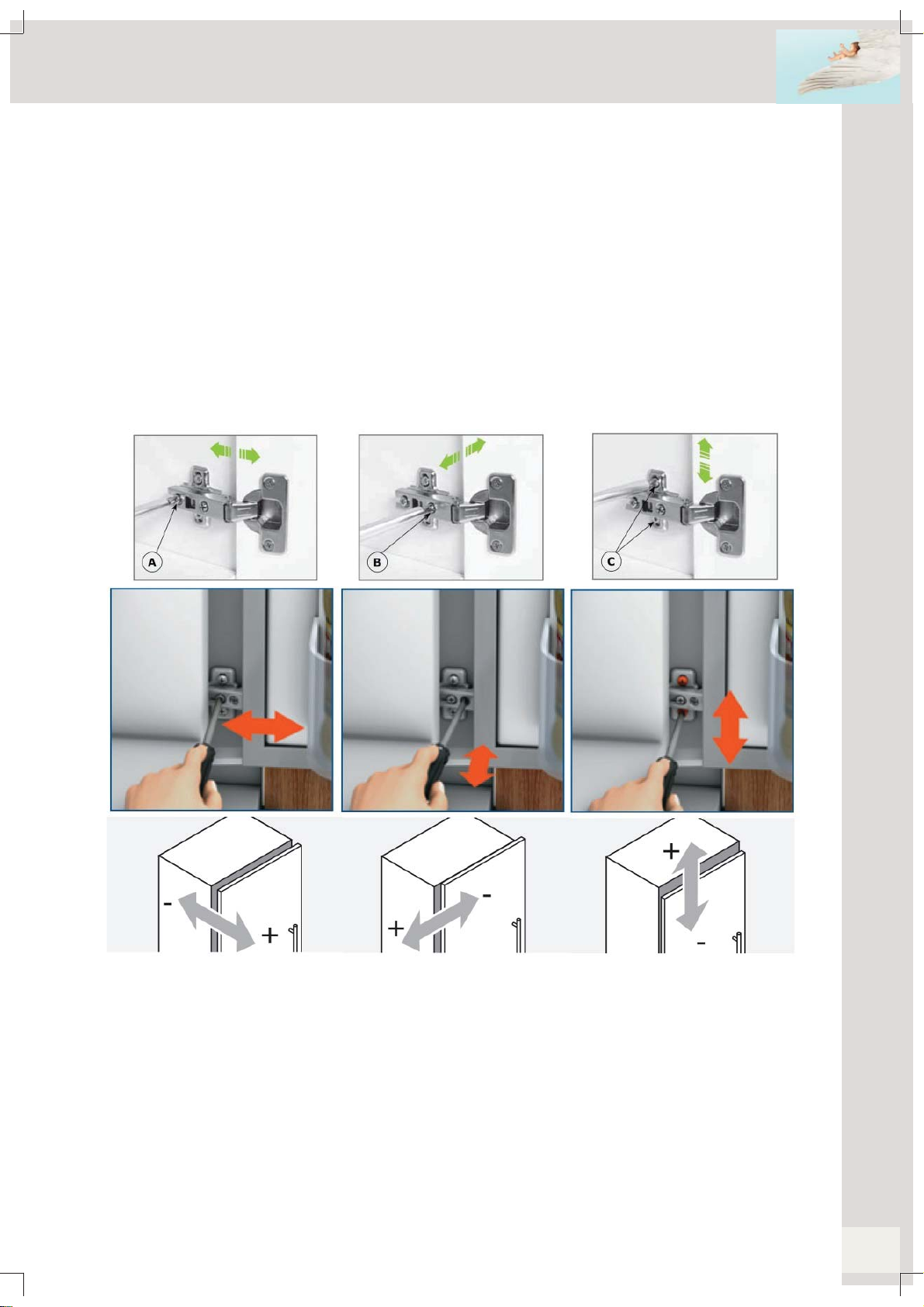

Stap 19 : De deurpositie aanpassen door middel van de scharnieren en hun bevestigingsplaatjes.

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
14
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 66x55x170H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base de polyuréthane appliqué en 3 couches et testé confor-
mément à EN 71-3 pour la couche de fond et la couche de finition
Munis de deux étagères mobiles et d’un tringle
La porte peut être montée à droite ou à gauche
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 62 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
4. Montage de l’armoire
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen
Etape 1 : Utilisez les deux traverses longues ES3, les deux traverses courtes ES2, huit excentriques A, les
quatre pieds ES1, huit boulons de raccord B, seize chevilles en bois C et quatre patins D
Poussez deux excentriques (A) dans les perçages prévus à l’intérieur des traverses (ES2 et ES3). Pous-
sez deux chevilles en bois (C) dans les perçages sur les extrémités des traverses. Fixez deux boulons de
raccord (B) dans les perçages à l’intérieur des pieds (ES1). Pousser les patins (D) dans les trous en bas
des pieds. Voir aussi ci-dessous.
Etape 2 : Utilisez les pièces de l’étape 1
Poussez les pieds (ES1) avec leurs boulons de raccord dans les trous et à travers les chevilles en bois des
traverses courtes (ES2). Serrez les excentriques. Poussez les traverses longues (ES3) avec leurs che-
villes dans les trous et à travers les boulons de raccord d’un piètement. Serrez les excentriques. Poussez
l’autre piètement avec ses boulons dans les trous et à travers les chevilles des traverses longues. Serrez
les excentriques.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
18
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen
Etape 3 : Utilisez le plateau EB1 et six boulons de raccord G
Serrez les boulons de raccord (G) dans les perçages en bas du plateau (EB1).
Etape 4 : Utilisez la latte supérieure EB5 et trois boulons de raccord G
Serrez les boulons de raccord (G) dans les perçages en bas de la latte (EB5).
Etape 5 : Utilisez la pièce de l’étape 4, le fond EB3, quatre chevilles en bois Fet neuf excentriques H
Poussez deux chevilles en bois (F) dans les perçages sur les côtés du fond (EB3). Poussez les excentriques (H)
dans les trous en bas du fond. Poussez la latte supérieure (EB5) avec ses boulons de raccord dans les perçages
du fond et serrez les excentriques.
Etape 6 : Utilisez les lattes de base EB4, quatre chevilles en bois Fet six excentriques H
Poussez deux chevilles en bois (F) dans les perçages sur les côtés des lattes (EB4). Poussez les excentriques
(H) dans les trous sur les extrémités des lattes.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen
Etape 7 : Instructions pour une porte montée à gauche. Utiliser les deux panneaux terminaux EB2 LH
et EB2 RH, les glissières J LH et J RH, douze boulons I,quatre chevilles en bois F, quatorze boulons de
raccord G, quatre écrous E, six excentriques H,deux plaquettes de charnière N, huit supports d’étagère Q
et deux supports pour la tringle R
Positionnez les glissières (J) sur les perçages des panneaux terminaux (EB2 LH et EB2 RH). Fixez
chaque glissière avec deux boulons (I) selon le schéma en détail (troisième trou sur la glissière).
Serrez sept boulons de raccord (G) dans les perçages sur les bords extérieurs des côtés. Insérez deux
chevilles en bois (F) dans les trous prévus au dessus des côtés. Insérez deux écrous (E) dans les trous
en bas du côté. Insérez trois excentriques (H) dans les trous en haut des côtés. Fixez les plaquettes de
charnière (M) avec les vis prévues dans les perçages sur l’avant du côté gauche (EB2 LH). Poussez les
supports d’étagère (Q) dans les perçages à l’intérieur des côtés, faire en sorte qu’ils sont à la même hau-
teur. Poussez les supports du tringle (R) dans les perçages en haut du côté. Instructions pour une porte
montée à droite. Fixez les plaquettes de charnière (M) avec les vis prévues dans les perçages sur l’avant
du côté droite (EB2 RH) au lieu de la gauche.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
INDIGO 540454xx-1D Armoire à porte battante et 3 tiroirs
Wardrobe with door and 3 drawers
Kleerkast met draaideur en drie laden
Schrankwand mit Tür und 3 Schubladen
Etape 9 : Utilisez les pièces de l’étape 3, 5, 6et 7
Pousser les deux barres de base (EB4), les lattes intermédiaires (EB6) et le fond (EB3) avec leurs chevilles en
bois dans les trous et à travers les boulons de raccord du côté terminal droit (EB2 RH), serrez les excentriques et
maintenez les lattes. Poussez le côté terminal gauche (EB2 LH) avec ses boulons de raccord dans les perçages
et à travers les chevilles en bois de toutes les lattes et serrez les excentriques. Poussez le plateau (EB1) avec
ses boulons de raccord dans les perçages et à travers les chevilles en bois des côtés et serrez les excentriques.
Etape 10 : Utilisez les pièces de l’étape 9, le dos EB8 et vingt-deux vis à bois K
Placez la structure avec son front sur la couverture. Posez le dos (EB8) parallèlement les dos à l’arrière de la
structure. Vérifier si la distance A = B. Fixez les dos fermement dans la structure avec les vis à bois (K).
Etape 8 : Utilisez les deux profils intermédiaires EB6,quatre chevilles en bois Fet neuf excentriques H
Poussez deux chevilles en bois (F) dans les perçages sur les côtés des lattes (EB6). Poussez les excentriques
(H) dans les trous sur les extrémités des lattes.
