QU-AX JOY 54 01 13 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V2.1 Sep 2014
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING
EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN
TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
LEEFTIJD EN GEBRUIK
Monteer de lade zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van deze lade.
Ingebruikname : Controleer alvorens de ingebruikname van de lade of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen
of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor
ophanging betekent. Controleer alle verbindingspunten.
Inspectie : Controleer de lade regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, de lade uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van deze lade.
Brandgevaar : Plaats de lade niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig de lade enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bes-
tanddelen en met warm water.
www.quax.eu [email protected]
2
JOY 54 01 13xx-drawer
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
1. Waarschuwingen
Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Deze lade dient niet te voldoen aan de veiligheidsvoorschriften omschreven in de norm
EN 716:2008.
Productinformatie
Afmetingen van de gemonteerde lade : 138*76*24H cm
Binnenafmetingen : 134*72*18H cm
Structuur : massieve beuk en mdf
Afwerking : polyurethaanlak aangebracht in 2 lagen en getest op EN 71-3 voor grond- en
eindlak.
Beschikbare kleuren (xx) : 15 Provence, 19 Grisato, 21 Nebbia en 22 White
Gewicht : 19 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps

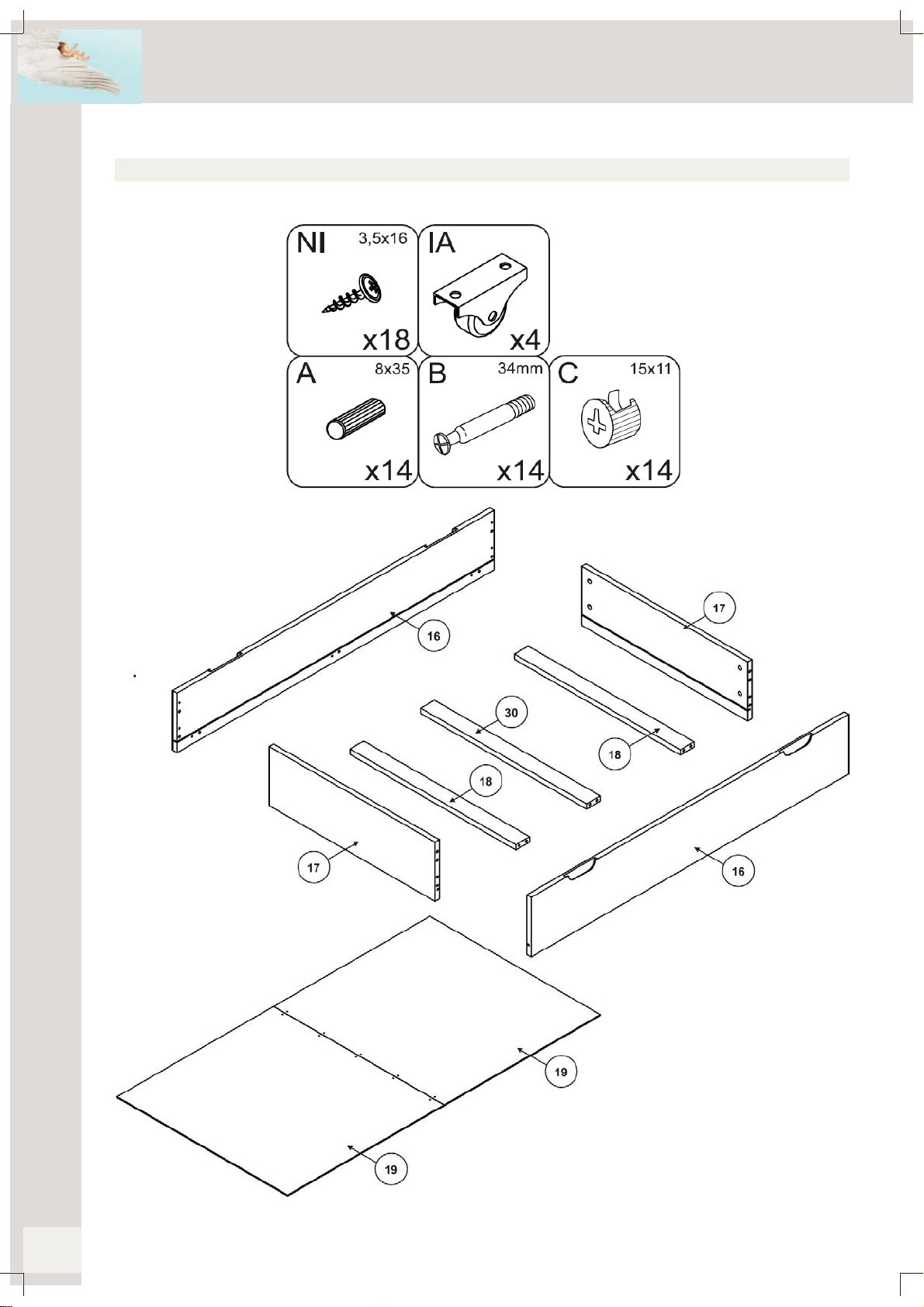

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
www.quax.eu [email protected]
4
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

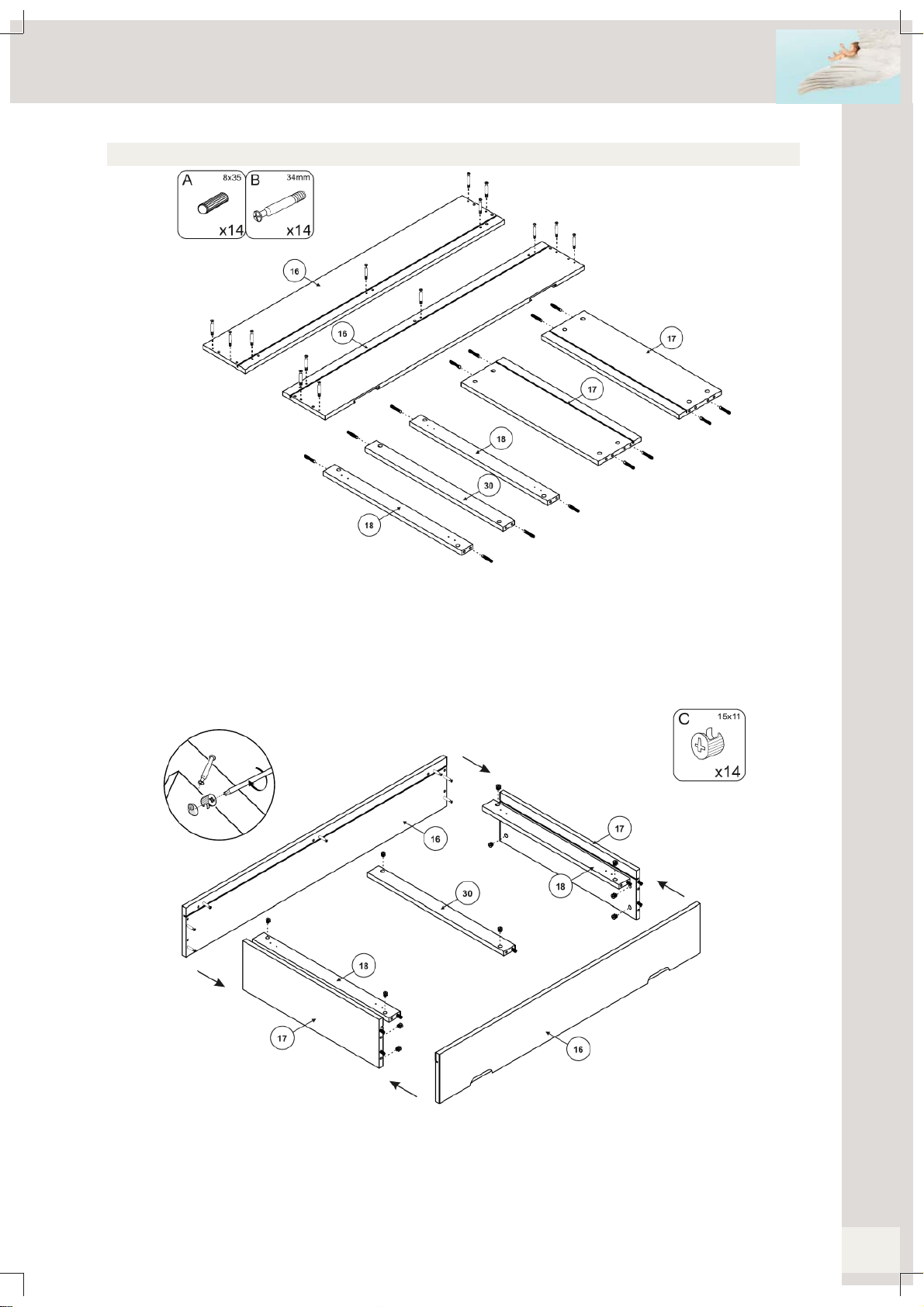

4. Het in elkaar zetten van de lade
Stap 1 : Gebruik beide lange zijkanten 16, de beide korte zijkanten 17, de bodemlatten 18 en 30, veertien
houten deugels A en veertien verbindingsbouten B
Draai zeven verbindingsbouten (B) vast per lange zijkant (16) en dit in de voorziene openingen aan de bin-
nenkant van de zijden. Duw vier houten deugels (A) per korte zijkant (17) en dit in de voorziene openingen
op de uiteinden van de zijden. Duw twee houten deugels (A) per bodemlat (18 en 30) en dit in de voorziene
openingen op de uiteinden van de latten.
Stap 2 : Gebruik de onderdelen van stap 1, de beide bodems 19 en veertien excentrieken C
Duw vier excentrieken (C) per korte zijkant (17) en dit in de voorziene openingen aan de binnenkant van
de zijden. Duw twee excentrieken (C) per bodemlat (18 en 30) en dit in de voorziene openingen aan de
onderkant van de latten. Duw de lange zijden met hun verbindingsbouten in de gaten en over de houten
deugels van de korte zijden en de bodemlatten. Schuif nu de beide bodems (19) in de voorziene gleuven
van alle zijden en bovenop de latten. Druk nu alle onderdelen samen en draai alle excentrieken vast.

Quax®
First dreams
First steps
www.quax.eu [email protected]
6
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

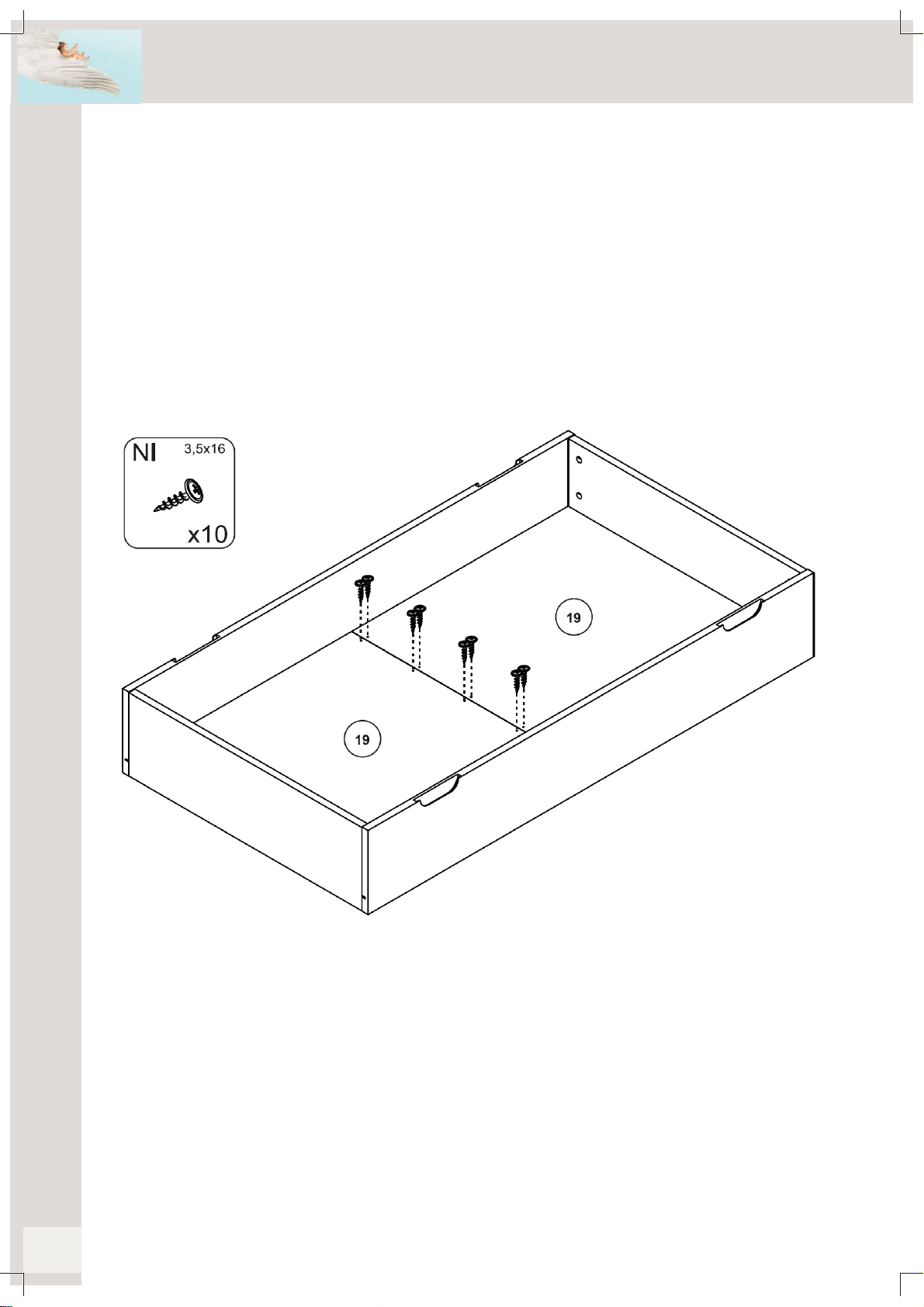

Stap 3 : Gebruik de onderdelen van stap 2en tien houtschroeven NI
Bevestig beide bodems (19) op de middelste bodemlat (30) met de houtschroeven (NI).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett
Stap 4 : Gebruik de onderdelen van stap 3, de vier wielen IA en acht houtschroeven NI
Draai de lade om en plaats de wielen (IA) op hun voorziene plaats op de buitenste bodemlatten en schroef
ze vast met de houtschroeven (NI).

Quax®
First dreams
First steps
FRANCAIS
AGE ET USAGE
Assemblez le tiroir suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce tiroir.
Mise en service : Avant la mise en service du tiroir, contrôlez si toutes les pièces détachées sont en bon
état, sont bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou
rester accroché par ses vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de
pendaison. Contrôlez tous les points de jonction.
Inspection : Contrôlez régulièrement le tiroir pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le tiroir hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le
fabricant ou le distributeur.
Risque d’incendie : Ne placez jamais le tiroir à proximité d’une source de chaleur, comme un chauffage
électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez le tiroir uniquement avec du savon ou un autre détergent doux sans composants
toxiques et de l’eau chaude.
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION ULTERIEURE ET A
LIRE SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POURÉVITERTOUTRISQUED’ÉTOUFFEMENT,PRIÈREDERETIRERL’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU
DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
www.quax.eu [email protected]
8
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce tiroir ne doit pas répondre aux exigences de sécurité décrites dans la norme EN
716:2008.
Information produit
Dimensions du tiroir assemblé : 138*76*24H cm
Dimensions internes : 134*72*18H cm
Structure : hêtre massif et mdf
Achèvement : système polyuréthanique appliqué en 2 couches et testé conformément à
EN 71-3 pour les couches de fond et les couches de finition.
Coloris disponibles (xx) : 15 Provence, 19 Grisato, 21 Nebbia et 22 White
Poids : 19 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
9
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées
ci-dessous.
www.quax.eu [email protected]
10
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett
4. Montage du tiroir
Etape 1 : Utilisez les deux côtés longs 16, les deux côtés courts 17, les lattes du fond 18 et 30, quatorze
chevilles en bois A et quatorze boulons de raccords B
Fixez sept boulons de raccord (B) par côté long (16) dans les ouvertures prévues à l’intérieur des côtés.
Poussez quatre chevilles en bois (A) par côté court (17) dans les ouvertures aux extrémités des côtés.
Poussez deux chevilles en bois (A) par latte de support (18 et 30) dans les perçages aux extrémités des
lattes.
Etape 2 : Utilisez les pièces de l’étape 1, les deux fonds 19 et quatorze excentriques C
Insérez quatre excentriques (C) par côté court (17) et ceci dans les ouvertures prévues sur la face intéri-
eure des côtés. Insérez deux excentriques (C) par latte de support (18 et 30) et ceci dans les ouvertures
en bas des lattes. Poussez les côtés longs avec leurs boulons de raccords dans les trous et à travers les
chevilles en bois des côtés courts et des lattes. Glissez les deux fonds (19) dans les rainures prévues de
tous les côtés et en dessus les lattes. Poussez toutes les pièces ensemble et serrez les excentriques.

Quax®
First dreams
First steps
www.quax.eu [email protected]
12
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett
Etape 3 : Utilisez les pièces de l’étape 2et dix vis à bois NI
Fixez les deux fonds (19) sur la latte de support centrale (30) avec les vis à bois (NI).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett
Etape 4 : Utilisez les pièces de l’étape 3, les quatre roulettes IA et huit vis à bois NI
Tournez le tiroir et mettez les roulettes (IA) à leur endroit prévu sur les lattes de support extérieurs et fixez-
les avec les vis à bois (NI).

Quax®
First dreams
First steps
DEUTSCH
ALTER UND BENUTZUNG
Bauen sie diese Schublade zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Schublade.
Inbetriebnahme : Überprüfen Sie vor Gebrauch der Schublade, ob sich alle Teile in gutem Zustand befin-
den, gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte
oder es mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wo-
durch es ein Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie die Schublade regelmäßig angesichts zerbrochener, verzerrter oder verschwun-
dener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch der Schublade unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr : Setzen Sie die Schublade zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum
Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Pflege : Reinigen Sie die Schublade nur mit Seife oder einem anderen milden Reinigungsmittel ohne
toxische Bestandteile und mit warmem Wasser.
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BENUTZUNG
DIESES ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICKUNGSGEFAHR ZU
ENTFERNEN ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
www.quax.eu [email protected]
14
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieser Schublade darf den im Standard EN 716:2008 beschriebenen Sicherheits-
vorschriften nicht entsprichen.
Productinformation
Abmessungen der montierte Schublade : 138*76*24H cm
Innenmaße des Bettes : 134*72*18H cm
Struktur : massiver Buche und Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Verfügbare Farben (xx) : 15 Provence, 19 Grisato, 21 Nebbia und 22 White
Gewicht : 19 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

Quax®Quax®
First dreams
First steps
3. Unterteileliste
www.quax.eu [email protected]
16
Überprüfen Sie die Vollständigkeit aller nachstehenden Beschläge in der Verpackung.
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett
4. Der Zusammenbau der Schublade
Schritt 1 : Benutzen Sie beide Längsseiten 16, beide Schmallseiten 17, die Bodenlamellen 18 und 30,
vierzehn Holzdübel Aund vierzehn Verbindungsbolzen B
Sieben Verbindungsbolzen (B) anziehen pro Längsseite (16) in die vorgesehenen Öffnungen auf der In-
nenseite der Seiten. Drücken Sie vier Holzdübel (A) pro Schmallseite (17) in die vorgesehenen Bohrungen
an den Enden der Seiten. Drücken Sie zwei Holzdübel (A) pro Bodenlamelle (18 und 30) in die vorgeseh-
enen Öffnungen an den Enden der Latten.
Schritt 2 : Benutzen Sie die Teile von Schritt 1, beide Boden 19 und vierzehn Exzenter C
Drücken Sie vier Exzenter (C) pro Schmallseite (17) in die vorgesehenen Öffnungen auf der Innenseite der
Seiten. Drücken Sie zwei Exzenter (C) pro Bodenlamelle (18 und 30) in die Bohrungen auf der Unterseite
der Latten. Drücken Sie die langen Seiten mit ihrem Verbindungsbolzen in die Löcher und uber die Holz-
dübel der kurzen Seiten und oben auf die Lamellen. Schieben Sie die beiden Böden (19) in die Schlitze
auf allen Seiten und oben auf den Lamellen. Drücken Sie alle Teile zusammen und alle Exzenter anziehen.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett
Schritt 3 : Benutzen Sie die Teile von Schritt 2und zehn Holzschrauben NI
Befestigen Sie die beiden Boden (19) zu den mittleren Lattenrost (30) mit den Holzschrauben (NI).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett
Schritt 4 : Benutzen Sie die Teile von Schritt 3, vier Räder IA und zehn Holzschrauben NI
Drehen Sie die Schublade und stellen Sie die Räder (IA) an den vorgesehenen Platz auf den äußeren
Lamellen und mit den Holzschrauben (NI) anziehen.

Quax®
First dreams
First steps
ENGLISH
AGE AND USE
Assemble the drawer following the instructions hereunder.
Do not change the design and the assembly method of this drawer.
Introduction : Before putting into use, check if all parts of the drawer are in good condition, well tightened,
and do not show sharp edges which may injure the child or snag on its clothing (or cords, necklaces, pacifier
ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the drawer for broken, warped or missing parts. No longer use the drawer
whenever such parts are found.
Replacement of parts : Allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the drawer near a heat source such as electrical heating, gas heating, etc. in
order to avoid any fire hazard.
Maintenance : Only clean the drawer with soap or any other mild cleaning agent without toxic components
and with warm water.
KEEP IN A SECURE PLACE FOR FUTURE REFERENCE AND READ CAREFULLY TO
AVOID ACCIDENTS.
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
1. Warnings
www.quax.eu [email protected]
20
JOY 54 01 13xx-drawer Tiroir mobil pour lit enfant
Mobile drawer for baby bed
Mobiele lade voor kinderbed
Mobile Schublade für Bett
