QU-AX STRETTO 54 04 26 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.0 Jan 2014
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING
EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN.
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN
TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
GEBRUIK
Stel het meubel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede
staat bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan
kwetsen of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een
gevaar voor ophanging betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn.
Bij vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas
verwarming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische
bestanddelen en met warm water.
2
1. Waarschuwingen
www.quax.eu [email protected]
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van het gemonteerde meubel : 94*55*198H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak.
Beschikbare kleuren metalen onderstel (xx..) : P01 grijs gelakt en CR chroom
Beschikbare kleuren houten onderdelen (..xx) : 21 nebbia en 22 wit
Nettogewicht : 115 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®

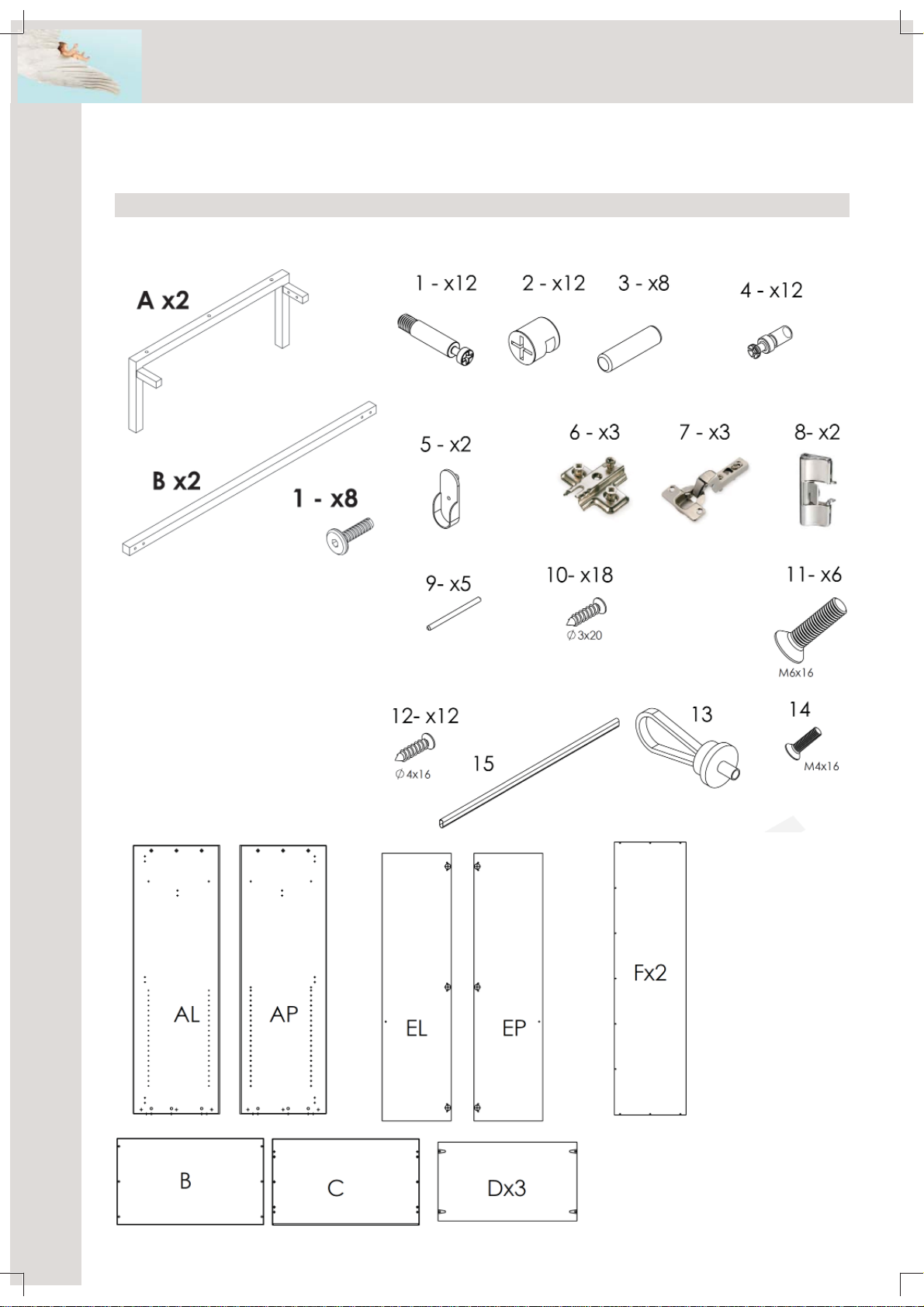

3. Onderdelenlijst
4
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®
5
www.quax.eu
[email protected]
First steps
First dreams
4. Het in elkaar zetten van het metalen frame
Stap 1 : Gebruik de potenframes Aen beide dwarsbalken B
Duw beide dwarsbalken (B) met de gaten naar de binnenkant van het onderstel gericht, over de bevesti-
gingsprofielen van een potenframe (A). Duw vervolgens het andere frame met zijn profielen in de opening
van de dwarsbalken.
Stap 2 : Gebruik de onderdelen van stap 1en de 8 bouten 1
Plaats de bouten (1) één per één in de voorziene openingen van de dwarsbalken (B) en draai ze vast met
een zeskantsleutel.
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®
6
www.quax.eu [email protected]
First dreams
First steps

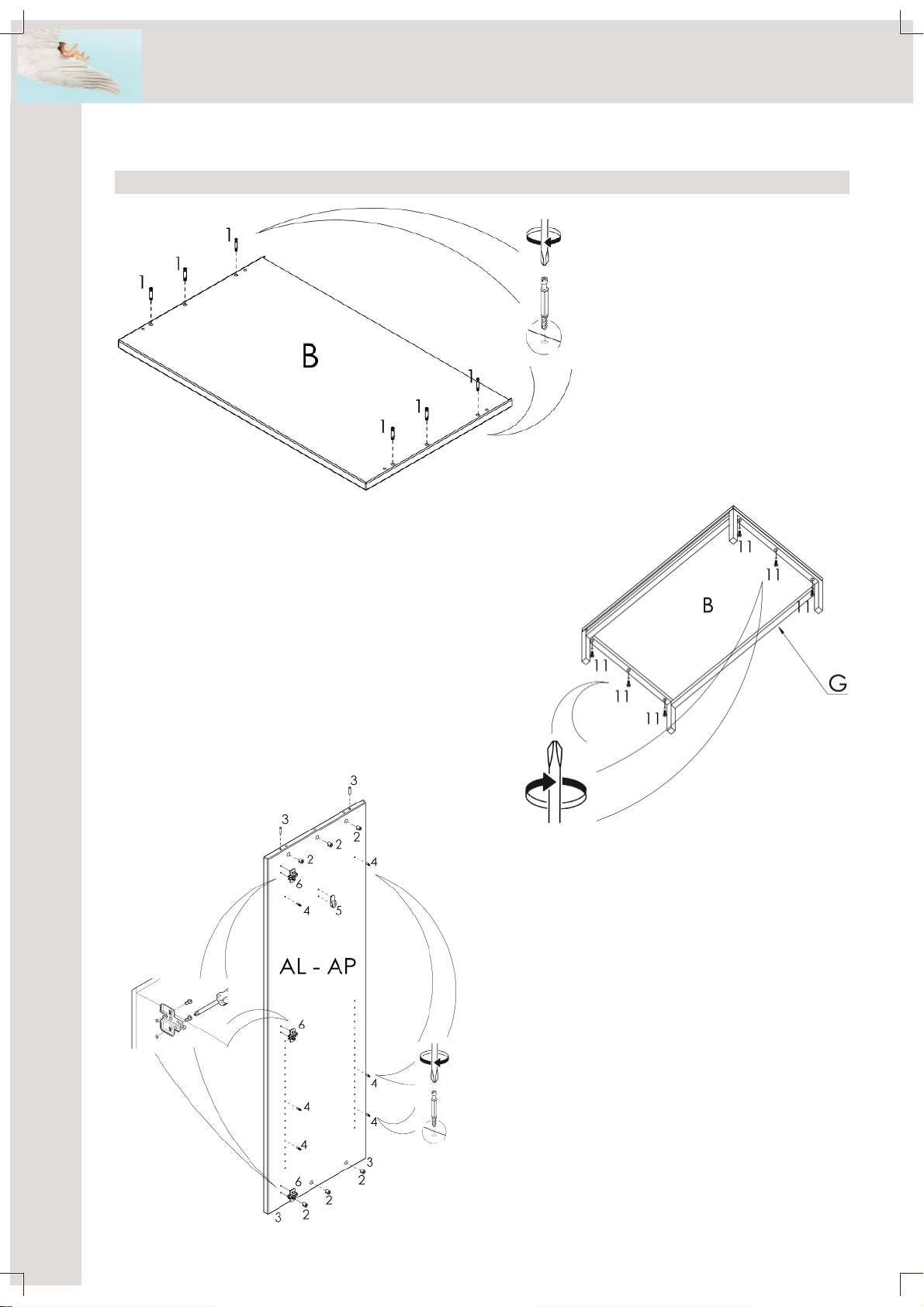

5. Het in elkaar zetten van de kleerkast
Stap 2 : Gebruik de onderdelen van stappen 4.2 en 5.1 en
zes bouten 4
Draai de bodem om en plaats het metalen onderstel voor
de boringen onderaan de bodem. Gebruik een gemagneti-
seerde schroevendraaier om de bouten (4) vast te draaien
doorheen de gaten van het onderstel in de bodem.
Stap 3 : Gebruik de beide zijden AL enAP, acht houten
deugels 3, twaalf excentrieken 2,twaalf legboorddra-
gers 4, zes scharnierplaatjes 6 en twee kleerroede-
houders 5
Duw twee houten deugels (3) in de voorziene openin-
gen van de boven- en onderkant de zijkanten (AL en
AP). Duw drie excentrieken (2) in de voorziene openin-
gen boven- en onderaan de zijkanten. Draai zes leg-
boorddragers (4) vast in de voorziene boorgaten in
het midden van de zijkanten. Kontroleer indien ze op
eenzelfde hoogte geplaatst zijn. Schroef de scharnier-
plaatjes (6) vast met de voorziene schroeven in de bo-
ringen vooraan de zijden. Duw de kleerroedehouders
(5) op hun plaats in het midden bovenaan de zijden.
Stap 1 : Gebruik de bodem B en zes
verbindingsbouten 1
Draai de verbindingsbouten (1) vast in
de voorziene openingen bovenaan de
bodem (B).
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®
7
www.quax.eu
[email protected]
First steps
First dreams
Stap 4 : Gebruik de onderdelen van stappen 2en 3
Duw de eindzijden met hun houten deugels in de boringen en over de verbindingsbouten van de bodem en
draai alle excentrieken vast. Hou de zijden met behulp van een andere persoon rechtop.
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®
First dreams
First steps
8
www.quax.eu [email protected]
Stap 6 : Gebruik de onderdelen van stap 4 en 5, de drie mobiele legboorden D en de kleerroede 15
Duw de legboorden (D) op hun dragers en draai ze vast. Plaats de kleerroede (15) in zijn dragers. Duw het
bovenblad met zijn verbindingsbouten in de voorziene openingen van de zijden en draai alle excentrieken vast.
Stap 5 : Gebruik het bovenblad C en zes verbin-
dingsbouten 1
Draai de verbindingsbouten (1) vast in de voorziene
openingen onderaan het bovenblad (C).
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

First steps
First dreams
Quax®
9
www.quax.eu
[email protected]

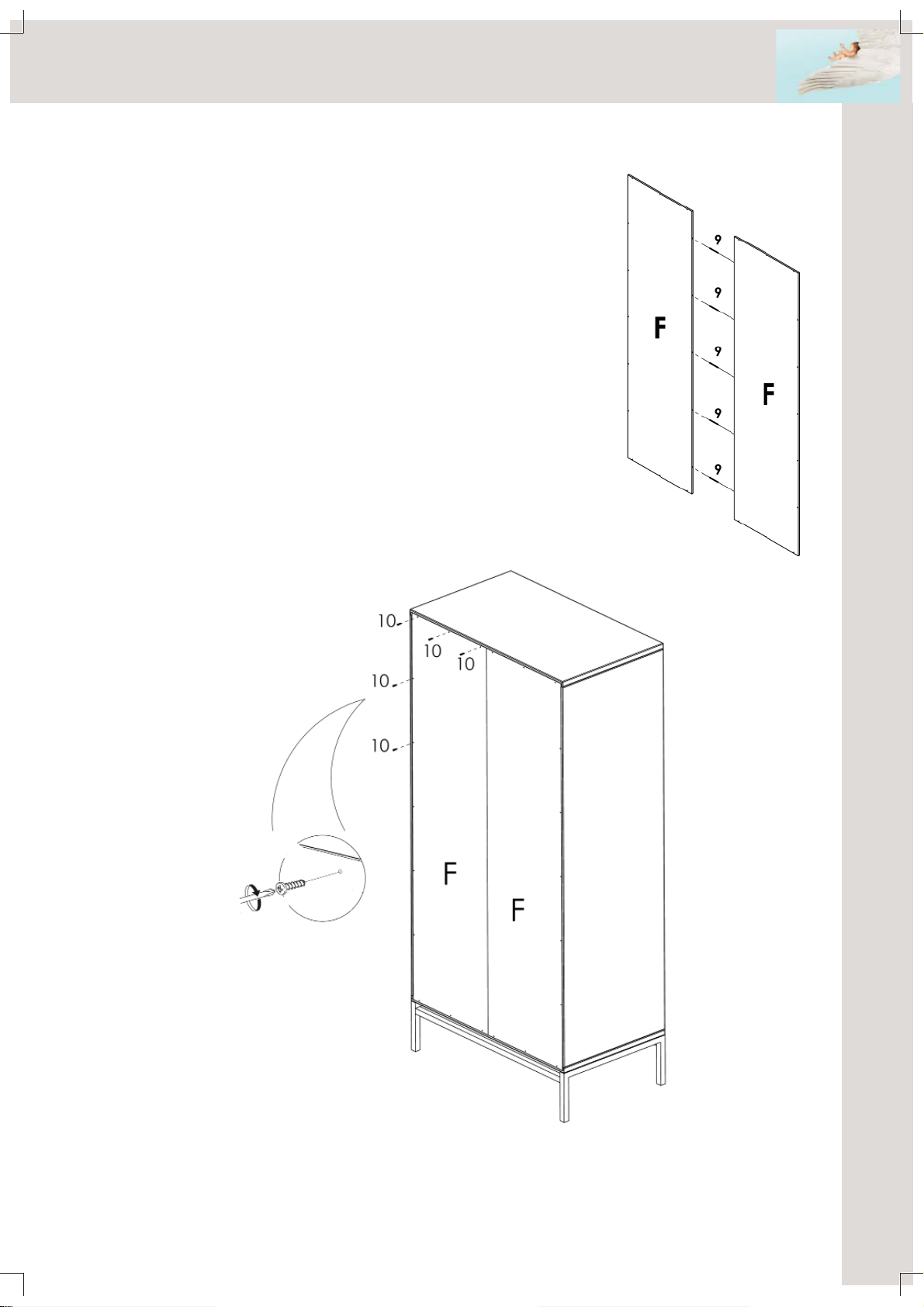

Stap 7 : Gebruik de twee ruggen Fen de vijf verbindingsstiften 9
Duw de stiften (9) in de voorziene openingen van een rug (F) en duw vervol-
gens een andere rug over de stiften.
Stap 8 : Gebruik de onderdelen van stappen 6 en 7 en de houtschroeven 10
Plaats de ruggen in de uitgefreesde achterzijde van de kast. Duw de houtschroeven (10) één per één in
de voorziene openingen van de ruggen en schroef ze vast in de kaststruktuur.
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®
First dreams
First steps
10
www.quax.eu [email protected]

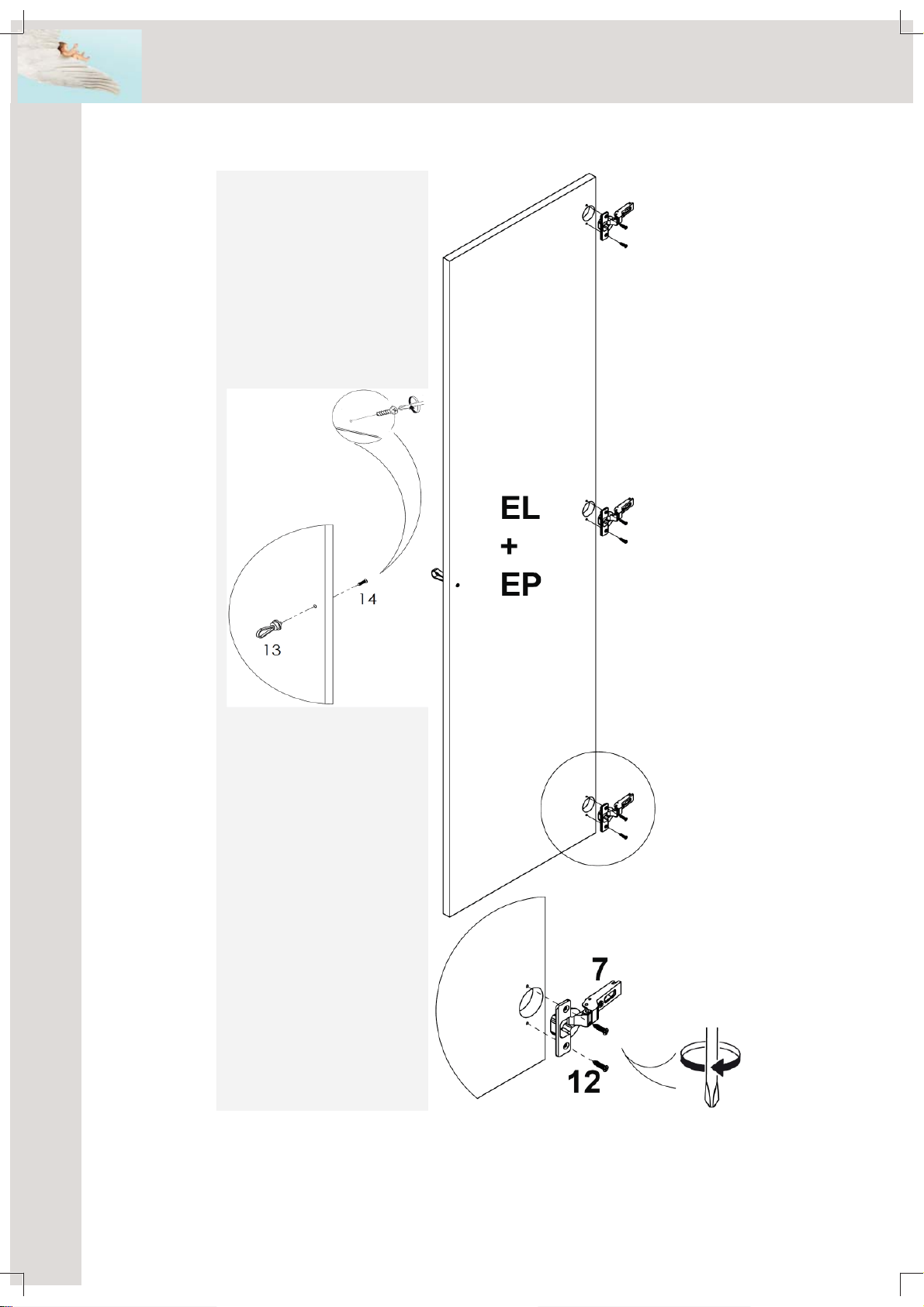

Stap 9 : Gebruik de deuren EL en EP, de zes scharnieren 7, de 12 houtschroeven 12, de twee handgrepen 13
en beide bouten 14
Duw de scharnieren (7) in de voorziene boringen aan de binnenkant van de deuren en schroef ze vast met de
houtschroeven (12). Duw de handgrepen (13) in de voorziene boringen aan de buitenkant van de deuren en
schroef ze vast met de bouten (14).
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

First steps
First dreams
Quax®
11
www.quax.eu
[email protected]
Stap 10 : Gebruik de onderdelen van stap 9en de twee deurremmen 8
Schuif de deuren met hun scharnieren over de scharnierplaatjes en bevestig met de voorziene bout op het
scharnierplaatje. Druk per deur een rem (8) in de basisplaat van de middelste scharnier.
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®
FRANCAIS
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION ULTERIEURE ET A
LIRE SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POURÉVITERTOUTRISQUED’ÉTOUFFEMENT,PRIÈREDERETIRERL’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU
DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cette garde-robe.
Mise en service : Avant d’utiliser le meuble prenez soin que tous les éléments se trouvent en bon état,
sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher
ses vêtements (cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque
d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes.
Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fab-
ricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels
que des chauffages électriques, au gaz etc. à proximité immédiate de la commode.
Nettoyage et entretien : Nettoyez le meuble avec du savon ou un détergent sans éléments toxiques, dilué
dans de l’eau tiède.
12
1. Avertissements
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®
2. Sécurité et données générales
13
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions du meuble assemblée : 94*55*198H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Coloris disponibles pour le piètement (xx..) : P01 laqué gris et CR chromé
Coloris disponibles pour le pièces en bois (..xx) : 21 nebbia et 22 blanc
Poids net : 115 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®Quax®
3. Liste des pièces détachées
14

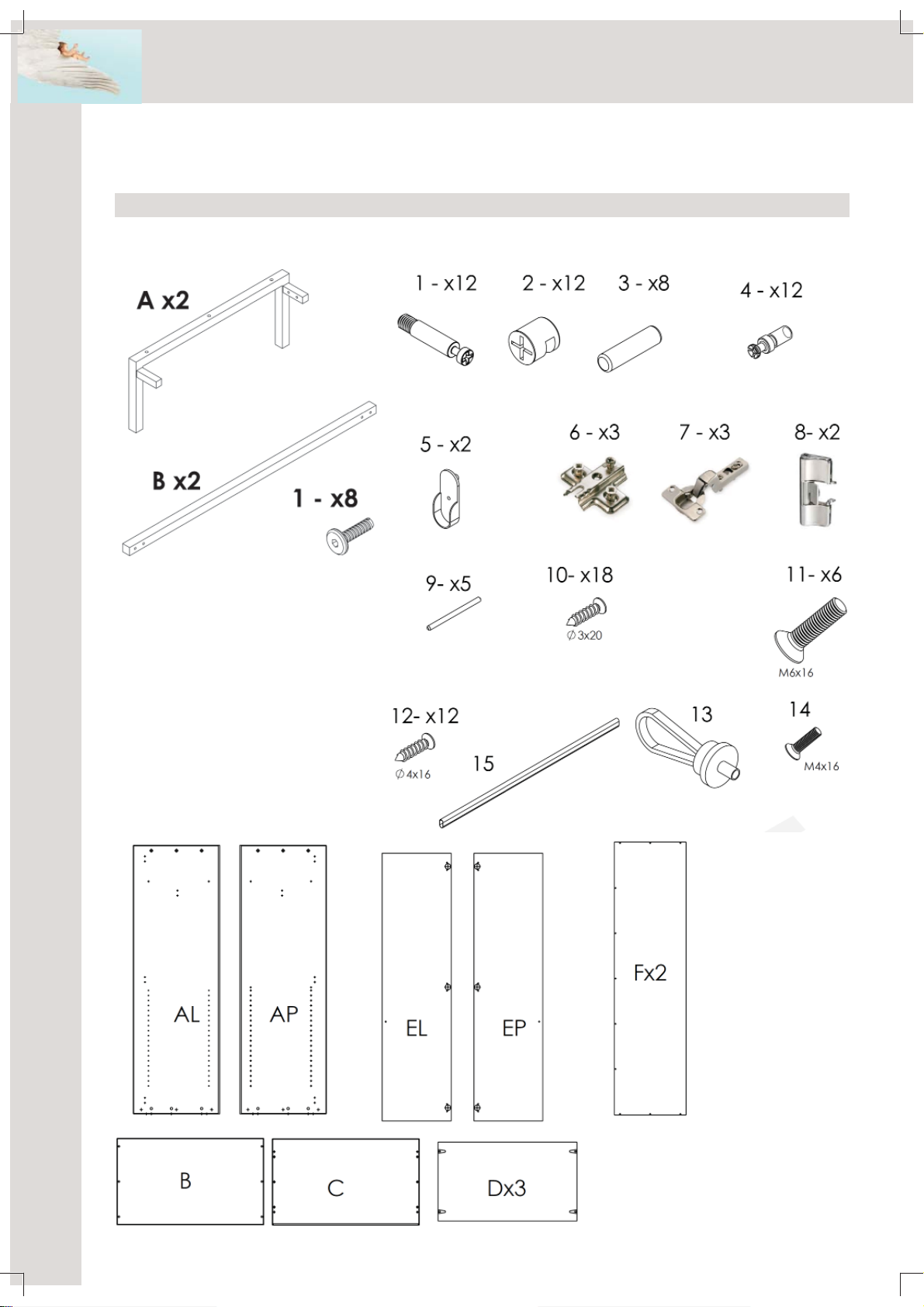

Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

First steps
First dreams
Quax®Quax®
15
www.quax.eu
[email protected]
First steps
First dreams
4. Montage du châssis
Etape 1 : Utilisez les cadres de base Aet les deux traverses B
Pousser les deux traverses (B) avec les trous orientés vers l’intérieur du châssis, sur les profiles de fixa-
tion d’un cadre de base (A). Ensuite, insérez l’autre cadre avec ses profils dans l’ouverture des traverses.
Etape 2 : Utilisez les pièces de l’étape 1et les huit boulons 1
Insérez les boulons (1) un par un dans les ouvertures prévues des traverses (B) et serrez-les avec une
clef hexagonale.
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen

Quax®
16
www.quax.eu [email protected]
First dreams
First steps
5. Montage de la structure en bois
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen
Etape 2 : Utilisez les pièces des étapes 4.2 et 5.1 et six
boulons 4
Tournez le fond sur son côté. Placez la structure métallique
devant les ouvertures. Utilisez un tournevis aimanté pour
serrer les boulons (4) à travers les trous de la base dans la
structure en bois.
Etape 3 : Utilisez les deux côtés terminaux AL et AP,
huit chevilles en bois 3, douze excentriques 2,douze
supports d’étagères 4, six paumelles 6et deux supports
de tringle 5
Poussez deux chevilles en bois (3) dans les ouvertures
prévues en haut et en bas des côtés (AL etAP). Insérez
trois excentriques (2) dans les ouvertures prévues en
haut et en bas des côtés. Fixez six supports d’étagère
(4) dans les perçages dans le centre des côtés. Vérifiez
s’ils sont placés à la même hauteur. Fixez les paumelles
(6) avec les vis prévus dans les perçages à l’avant des
côtés. Poussez les supports de tringle (5) en place en
haut au centre des côtés.
Etape 1 : Utilisez le fond Bet six bou-
lons de raccord 1
Fixez les boulons de raccord (1) dans
les ouvertures prévues à la face supéri-
eure du fond (B).

Quax®
17
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen
Etape 4 : Utilisez les pièces des étapes 2et 3
Poussez les côtés terminaux avec leurs chevilles en bois dans les perçages et à travers les boulons de
raccord du fond et serrez tous les excentriques. Tenez les côtés debout à l’aide d’une autre personne.

Quax®
First dreams
First steps
18
www.quax.eu [email protected]
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen
Etape 6 : Utilisez les pièces des étapes 4et 5, les six étagères mobiles D et la tringle 15
Poussez les étagères (D) sur leurs supports et fixez-les. Insérez la tringle (15) dans ses supports. Poussez le top
avec ses boulons de raccord dans les ouvertures prévues sur les côtés et serrez les excentriques.
Etape 5 : Utilisez le top Cet 6 boulons de raccord 1
Fixez les boulons de raccord (1) dans les ouver-
tures prévues à la face supérieure du top (C).

First steps
First dreams
Quax®
19
www.quax.eu
[email protected]
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen
Etape 7 : Utilidez les deux dos Fet cinq tiges de raccord 9
Poussez les tiges (9) dans les ouvertures prévues d’un dos (F), ensuite pous-
sez l’autre dos à travers les tiges.
Etape 8 : Utilisez les pièces des étapes 6 et 7 et les vis à bois 10
Posez les dos dans le fraisage à l’arrière de l’armoire. Poussez les vis à bois (10) un par un dans les per-
çages des dos et vissez-les dans la structure de l’armoire.

Quax®
First dreams
First steps
20
www.quax.eu [email protected]
STRETTO 54 04 26xxxx Garde-robe avec 2 portes
Wardrobe with 2 doors
Kleerkast met 2 deuren
Kleiderschrank mit 2 Türen
Etape 9 : Utilisez les portes EL et EP, les six charnières 7, les 12 vis à bois 12, les poignées 13 et les deux
boulons 14
Pousser les charnières (7) dans les ouvertures prévues à l’intérieur des portes et fixez-les avec les vis à bois
(12). Insérez les pignées (13) dans les ouvertures prévues à l’extérieur des portes et fixez-les avec les boulons
(14).
