QU-AX LINEA 54 04 53 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.0 Jul 2017
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Opgelet : deze kast bevat verschillende soorten scharnieren
Attention : cette armoire contient différents types de charnières
Achtung : Dieser Schrank enthält verschiedene Arten von Scharnieren
Attention : this wardrobe contains various types of hinges

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
LINEA 54 04 53xxXL
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Opgelet : deze kast bevat verschillende soorten scharnieren

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 168x56x190H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : polyurethaan-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond-
en eindlak.
Uitgerust met één vaste grote legger en twee mobiele. Eén vaste kleine legger en twee
mobiele. Eén grote en één kleine kleerhangers
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 130 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

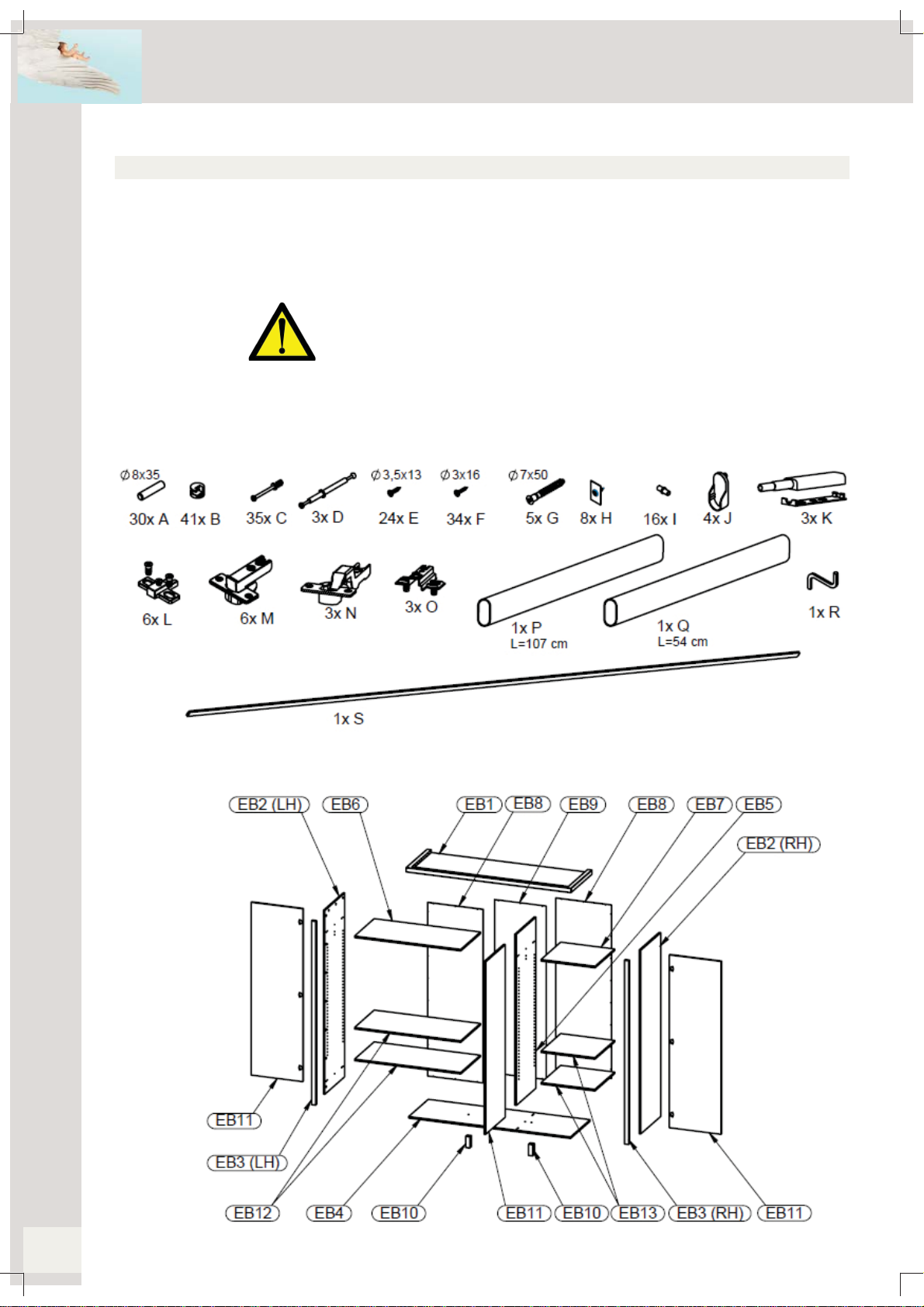

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
De scharnieren M (hoge rug) en de dikke montage-
plaatjes Lmoeten op de buitendeuren gemonteerd
worden. De scharnieren N (lage rug) en de dunne
montageplaatjes Oop de binnendeur.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kast
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

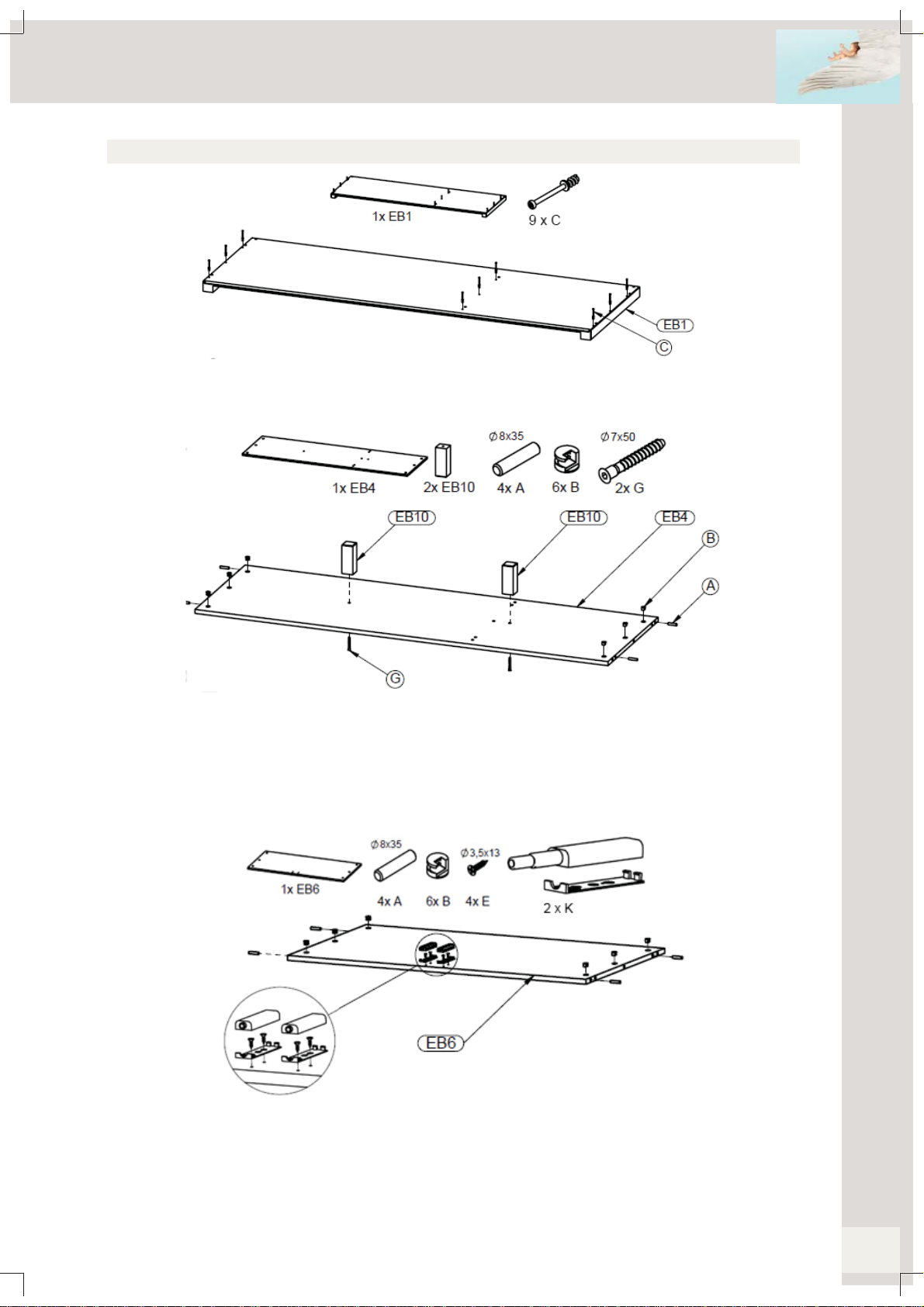

Stap 1 : Gebruik het bovenblad EB1 en negen verbindingsbouten C
Draai de verbindingsbouten (C) vast in de boringen onderaan het bovenblad (EB1)
Stap 2 : Gebruik de bodem EB4, vier houten drevels A, zes excentrieken B, twee steunvoeten EB10 en
twee houtschroeven G
Duw twee houten drevels (F) in de boringen op de zijkanten van de bodem (EB4). Duw de excentrieken
(B) in de boringen op de uiteinden van de bodem. Plaats de steunvoeten (EB10) op de boringen onderaan
en in het midden van de bodem. Duw de houtschroeven (G) door de gaten bovenaan de bodem en draai
ze vast in de steunvoeten.
Stap 3 : Gebruik de grote vaste legplank EB6, vier houten drevels A, zes excentrieken B, twee deurope-
ners Ien vier houtschroeven E
Duw twee houten drevels (A) in de boringen op de zijkanten van de legplank (EB6). Duw de excentrieken
(B) in de boringen op de uiteinden van de legger. Plaats de bevestigingsplaten van de deuropeners (I) op
de boringen onderaan de legplank. Schroef deze vast met de houtschroeven (E). Duw de openers op hun
plaatjes.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Stap 4 : Gebruik de kleine vaste legplank EB7, vier houten drevels A, zes excentrieken B, één deuropener Ien
twee houtschroeven E
Duw twee houten drevels (A) in de boringen op de zijkanten van de legplank (EB7). Duw de excentrieken (B) in
de boringen op de uiteinden van de legger. Plaats de bevestigingsplaat van de deuropener (I) op de boringen
onderaan de legplank. Schroef deze vast met de houtschroeven (E). Duw de opener op zijn plaatje.
Stap 5 : Gebruik de tussenzijde EB5, drie verbindingsbouten D, vier houten drevels A, drie excentrieken B, drie
scharnierplaatjes O, acht legboordhouders I en twee kleerroedehouders J
Draai drie verbindingsbouten (D) vast in de boringen aan de binnenkant van de tussenzijde (EB5). Duw twee
houten drevels (A) in de boringen onder- en bovenaan de tussenzijde. Duw drie excentrieken (B) in de boringen
bovenaan de zijde. Bevestig de scharnierplaatjes (O) met de voorziene schroeven in de boringen onderaan, in
het midden en bovenaan de binnenkant van de zijde. Duw vier legplankhouders (I) in de boringen aan de binnen-
en buitenkant van de zijde, let erop dat deze zich op dezelfde hoogte bevinden. Duw de kleerroedehouders (J)
in de boringen bovenaan de binnen- en buitenkant van de zijde
De dunne scharnierplaatjes
Oworden gemonteerd op de
binnendeur

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
Stap 6 : Gebruik de kroonlijsten EB3 LH en RH, twee houten drevels A, veertien verbindingsbouten Cen
zes scharnierplaatjes L
Draai zeven verbindingsbouten (C) vast in de boringen aan de binnenkant van de kroonlijsten (EB3). Duw
een houten drevel (A) in de boring bovenaan de kroonlijsten. Bevestig de scharnierplaatjes (L) met de
voorziene schroeven in de boringen onderaan, in het midden en bovenaan de binnenkant van de lijsten.
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Stap 7 : Gebruik de eindzijden EB2 LH en RH, twaalf houten drevels Aen twintig excentrieken B
Duw twee houten drevels (A) in de boringen bovenaan de eindzijden (EB2 LH en RH). Duw vier houten
drevels (A) in de boringen op de voorkant van de eindzijden. Duw drie excentrieken (B) in de boringen
bovenaan de zijden. Duw zeven excentrieken (B) in de boringen vooraan de zijden.
De dikke scharnierplaatjes
Lworden gemonteerd op de
buitendeuren

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
Stap 8 : Gebruik de onderdelen AB6 van stap 6, AB7 van stap 7, twaalf verbindingsbouten C, acht legboord-
houders I en twee kleerroedehouders J
Draai drie verbindingsbouten (C) vast in de boringen onder en boven de rechtse eindzijde (AB7 RH). Duw vier
legplankhouders (I) in de boringen aan de binnenkant van de zijde, let erop dat deze zich op dezelfde hoogte
bevinden. Duw een kleerroedehouder (J) in de boring bovenaan de zijde. Duw de rechtse kroonlijst (AB6 RH)
met zijn verbindingsbouten in de boringen en over de houten drevels van de zijde. Draai de excentrieken vast.
Herhaal met de linkse onderdelen (AB7 LH en AB6 LH).
Stap 9 : Gebruik twee deuren EB11 (worden de buitendeuren), zes scharnieren Men twaalf houtschroeven E
Duw de scharnieren (M) in de boringen van de deuren (EB11) en draai vast met twee houtschroeven (E).
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Scharnier M(hoge rug)
wordt gemonteerd op de
buitendeuren

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
Stap 11 : Gebruik de onderdelen AB1 van stap 1, AB2 van stap 2, AB3 van stap 3, AB4 van stap 4, AB5
van stap 5, AB8 van stap 8en drie houtschroeven G
Duw de bodem (AB2) op de houten drevels van de tussenzijde (AB5). Duw de houtschroeven (G) in de
boringen onderaan de bodem en draai ze vast in de tussenzijde. Duw de grote vaste legger (AB3) met zijn
houten drevels in de boringen en over de verbindingsbouten van de tussenzijde. Draai de excentrieken
vast. Duw de kleine vaste legger (AB4) met zijn houten drevels in de boringen en over de verbindings-
bouten van de tussenzijde. Draai de excentrieken vast. Duw de eindzijden (AB8 LH en RH) met hun
verbindingsbouten in de boringen en over de houten drevels van de vaste leggers en de bodem. Draai de
excentrieken vast. Duw het bovenblad (AB1) met zijn verbindingsbouten in de boringen en over de houten
drevels van de eindzijden en de tussenzijde. Draai de excentrieken vast.
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Stap 10 : Gebruik één deur EB11 (wordt de binnendeur), drie scharnieren Nen zes houtschroeven E
Duw de scharnieren (N) in de boringen van de deur (EB11) en draai vast met twee houtschroeven (E).
Scharnier N(lage
rug) wordt gemon-
teerd op de binnen-
deur

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
Stap 12 : Gebruik de onderdelen van stap 11, de ruggen EB8 en EB9, het verbindingsprofiel S, acht verbindings-
plaatjes Hen vierendertig houtschroeven F
Plaats de structuur op zijn voorkant op een deken. Schuif een rug (EB8 en EB9) in het verbindingsprofiel (S).
Plaats deze samen met de andere rug (EB8) evenwijdig op de achterkant van de structuur. Kontroleer indien af-
stand A = B. Plaats de verbindingsplaatjes (H) en schroef alle ruggen vast in de structuur met de houtschroeven
(F).
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Stap 13 : Gebruik de onderdelen van stap 12, AB9 van stap 9, AB10 van stap 10, de legplanken EB12 en
EB13 evenals de kleerroedes P en Q
Duw de deuren (AB9 en AB10) met hun scharnieren op de scharnierplaatjes van de eindzijden en de
tussenzijde. Schroef ze vast met de voorziene bouten. Plaats de legplanken (EB12 en EB13) op hun leg-
boordhouders en de kleerroede (Pen Q) op zijn dragers.
De werking van de deuropener. De lengte van de duwstang van de opener kan worden aangepast. Zorg
ervoor dat deze aansluit met de deur maar er niet door ingedrukt wordt. De deuren worden geopend door
in de omgeving van de openers te duwen. Een lichte druk op de deur maakt dat de duwstang de deur
opent. Het sluiten van de deuren duwt de stangen terug op hun startpositie.

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Attention : cet armoire vient avec des charnières différentes

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 168x56x190H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base de polyuréthane appliqué en 3 couches et testé confor-
mément à EN 71-3 pour la couche de fond et la couche de finition
Munis d’une grande étagère fixe et deux mobiles. Une petite étagère fixe et deux mobiles
et de deux tringles, une grande et une petite.
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 130 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Les charnières M(dossier haut) et les plaquettes
épaisse L doivent être montées sur les portes exté-
rieures. Les charnières N(dossier bas) et les pla-
quettes mince O sur les portes intérieuresr.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de l’armoire
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Etape 1 : Utilisez le plateau EB1 et neuf boulons de raccord C
Serrez les boulons de raccord (C) dans les perçages en bas du plateau (EB1).
Etape 2 : Utilisez le fond EB4, quatre chevilles en bois A, six excentriques B, deux pieds de support EB10
et deux vis à bois G
Poussez deux chevilles en bois (A) dans les perçages sur les côtés du fond (EB4). Poussez les excen-
triques (B) dans les trous sur les extrémités du fone. Placez les pieds de supports (EB10) sur les trous au
centre et au dessous du fond. Poussez les vis à bois (G) dans les perçages au dessus du fond et serrez
dans les pieds de support.
Etape 3 : Utilisez la grande étagère fixe EB6, quatre chevilles en bois A, six excentriques B, deux ouvre-
portes I et quatre vis à bois E
Poussez deux chevilles en bois (A) dans les perçages sur les côtés de l’étagère (EB6). Poussez les ex-
centriques (B) dans les trous sur les extrémités de l’étagère. Placez les plaquettes de montage des ouvre-
portes (I) sur les trous au dessous de l’étagère. Fixez les avec les vis à bois (E). Poussez les ouvre-portes
sur leurs plaquettes.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Etape 4 : Utilisez la petite étagère fixe EB7, quatre chevilles en bois A, six excentriques B, un ouvre-portes I et
deux vis à bois E
Poussez deux chevilles en bois (A) dans les perçages sur les côtés de l’étagère (EB7). Poussez les excentriques
(B) dans les trous sur les extrémités de l’étagère. Placez la plaquette de montage de l’ouvre-porte (I) sur le trou
au dessous de l’étagère. Fixez la avec les vis à bois (E). Poussez l’ouvre-porte sur sa plaquette.
Etape 5 : Utilisez le côté intermédiaire EB5, quatre chevilles en bois A, trois boulons de raccord D, trois excen-
triques B, huit supports d’étagères I, deux supports de tringles J et trois plaquettes de charnière O
Fixez trois boulons de raccords (D) dans les perçages à l’intérieur du coté intermédiare (EB5). Insérez deux
chevilles en bois (A) dans les trous en haut et en bas du coté intermédiare. Poussez trois excentriques (B) dans
les trous en haut du coté intermédiare. Fixez les plaquettes de charnière (O) avec les vis prévues dans les per-
çages en bas, au milieu et en haut de l’avant du coté intermédiare. Poussez quatre supports d’étagère (I) dans
les perçages à l’intérieur et à l’extérieur du côté, faire en sorte qu’ils sont à la même hauteur. Poussez un support
du tringle (J) dans le perçage sur la face supérieur.
Les plaquettes de montage
minces Osont montées sur
la porte intérieure

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Quax®Quax®
Etape 6 : Utilisez les corniches EB3 LH et RH, deux chevilles en bois A, quatorze boulons de raccord C
et six plaquettes de charnière L
Fixez sept boulons de raccords (C) dans les perçages à l’intérieur des corniches (EB3). Insérez une
cheville en bois (A) dans le trou en haut des corniches. Fixez les plaquettes de charnière (L) avec les vis
prévues dans les perçages en bas, au milieu et en haut de l’avant des corniches.
Etape 7 : Utilisez deux côtés terminaux EB2 LH et RH, douze chevilles en bois Aet vingt excentriques B
Insérez deux chevilles en bois (A) dans les perçages en haut des côtés (EB2 LH et RH). Poussez quatre
chevilles en bois (A) dans les perçages sur la face avant des côtés. Poussez trois excentriques (B) dans
les trous en haut des côtés. Poussez sept excentriques (B) dans les trous à l’avant des côtés.
Les plaquettes de montage
épaisses Lsont montées sur
les portes extérieures

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Etape 8 : Utilisez les pièces AB6 de l’étape 6, AB7 de l’étape 7, douze boulons de raccord C, huit supports
d’étagère I et deux supports pour la tringle J
Fixez trois boulons de raccord (C) dans les perçages en bas et en haut du côté droite (AB7 RH). Poussez quatre
supports d’étagère (I) dans les perçages à l’intérieur du côté, faire en sorte qu’ils sont à la même hauteur. Pous-
sez un support du tringle (J) dans le perçage sur la face supérieur. Poussez la corniche droite (AB6 RH) avec
ses boulons de raccord dans les trous et sur les chevilles en bois du côté. Serrez les excentriques. Répétez
l’opération avec les pièces (AB7 LH et AB6 LH).
Etape 9 : Utilisez deux portes EB11 (deviennent les portes extérieures), six charnières Met douze vis à bois E
Poussez les charnières (M) dans les perçages des portes (EB11) et serrez les avec deux vis à bois (E).
La charnière M(haut dossier)
est montée sur les portes
extérieures

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Etape 11 : Utilisez les pièces AB1 de l’étape 1, AB2 de l’étape 2, AB3 de l’étape 3, AB4 de l’étape 4, AB5
de l’étape 5, AB8 de l’étape 8et trois vis à bois G
Poussez le fond (AB2) sur les chevilles en bois du côté intermédiaire (AB5). Poussez les vis à bois (G)
dans les perçages sous le fond et serrez les dans le côté intermédiaire. Poussez la grande étagère fixe
(AB3) avec ses chevilles en bois dans les trous et à travers les boulons de raccord du côté intermédiaire.
Serrez les excentriques. Poussez la petite étagère fixe (AB4) avec ses chevilles en bois dans les trous et à
travers les boulons de raccord du côté intermédiaire. Serrez les excentriques. Poussez les côtés terminaux
(AB8 LH et RH) avec leurs boulons de raccord dans les trous et sur les chevilles en bois des étagères fixes
et le fond. Serrez les excentriques. Poussez le plateau (AB1) avec ses boulons de raccord dans les trous
et sur les chevilles en bois des côtés terminaux et du côté intermédiaire. Serrez les excentriques.
Etape 10 : Utilisez une porte EB11 (devient la porte intérieure), trois charnières Net six vis à bois E
Poussez les charnières (N) dans les perçages de la porte (EB11) et serrez la avec deux vis à bois (E).
La charnière N
(dossier bas) est
montée sur la porte
interieure

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
LINEA 54 04 53xxXL Armoire avec 3 portes battantes
Wardrobe with three doors
Kleerkast met drie draaideuren
Schrankwand mit drei Türen
Etape 12 : Utilisez les pièces de l’étape 11, les dos EB8 et EB9, le profil de jonction S, huit plaques de raccorde-
ment Het vingt-huit vis à bois F
Placez la structure avec son front sur une couverture. Glissez un dos (EB8 et EB9) dans le profil de liaison (S).
Posez ces dos ensemble avec l’autre dos (EB8) parallèlement à l’arrière de la structure. Vérifier si la distance A
= B. Posez les plaques de raccordement (H) et fixez tous les dos dans la structure avec les vis à bois (F).
