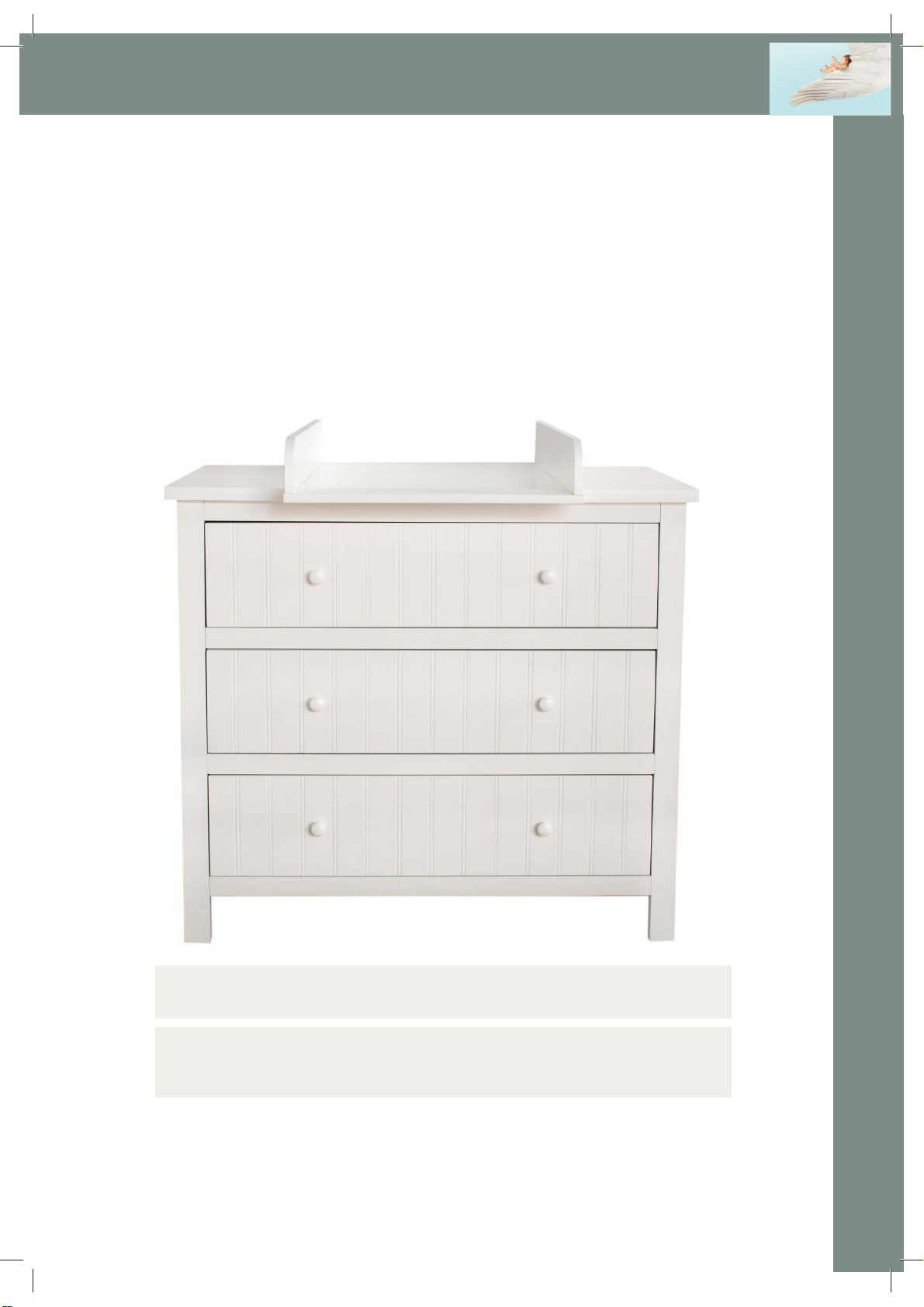

QU-AX CAMILLE 76 10 04 0 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V2.5 Apr 2017
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 18
English : page 26
Tested by Official Bodies
For children with a body weight no more than 11 kg and a maximum age of 12 months
To be used with changing cushion 54102-EU-xx
EN12221:2008+A1:2013
Répond aux exigences de sécurité
Meets the safety prescriptions
Voldoet aan de veiligheidsvoorschriften Entspricht den beschriebenen Sicherheitsvorschriften

Quax®
First dreams
First steps
2
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz
1. Waarschuwingen
GEBRUIK
Enkel te gebruiken voor kinderen met een maximaal gewicht van 11 kg en een maximale
leeftijd van 12 maand.
Stel het meubel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede
staat bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan
kwetsen of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een
gevaar voor ophanging betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn.
Bij vaststelling ervan, de extensie van hetmeubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van het meubel.
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas
verwarming enz., om brandgevaar te vermijden.
Gebruik van wieltjes : Indien het meubel voorzien is van wieltjes met remsysteem, dan moeten ze geblok-
keerd worden tijdens het gebruik van het meubel.
Gebruik van een luierkussen : Dit meubel werd getest met een Quax luierkussen met opstaande randen
artikel 54102-EU-xx (Afmeting : 50*70*9H cm). Het gebruik van de kommode met dit luierkussen biedt je
de veiligheid omschreven in de Europese norm 12221. Dit luierkussen is apart te verkrijgen bij je Quax
verdeler.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bes-
tanddelen en met warm water. Ten einde opzwelling van de houtplaten tegen te gaan dient elk gemorst
product dadelijk te worden weggenomen en opgekuist.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
NEDERLANDS
BELANGRIJK:TEBEWARENVOORTOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.
www.quax.eu [email protected]

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Deze commode met extensie voldoet aan de veiligheidsvoorschriften omschreven in
de norm EN 12221:2008+A1:2013 bij gebruik van het Quax luierkussen met opstaande
randen, artikel 54102-EU-xx (Afmeting : 50*70*9H cm).
Productinformatie
Afmetingen van de gemonteerde commode : 100*50*90H cm
Luieroppervlak : 50*70 cm
Luierextensie verdiept de kommode met 20 cm
Luierextensie verhoogt de kommode met 10 cm
Structuur : Mdf en massieve den
Afwerking : polyurethaanlak aangebracht in 2 lagen en getest op EN 71-3 voor grond- en
eindlak.
Met drie regelbare laden
Beschikbare kleuren (xx) : 14 Milk
Nettogewicht : 32 kg
Garantie
De zichtbare waarschuwingssticker is permanent. Deze wegnemen zal schade toebren-
gen aan de lak. Wij kunnen hiervoor niet verantwoordelijk gesteld worden. Deze com-
mode wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van een
aankoopbewijs.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz

Quax®
First dreams
First steps

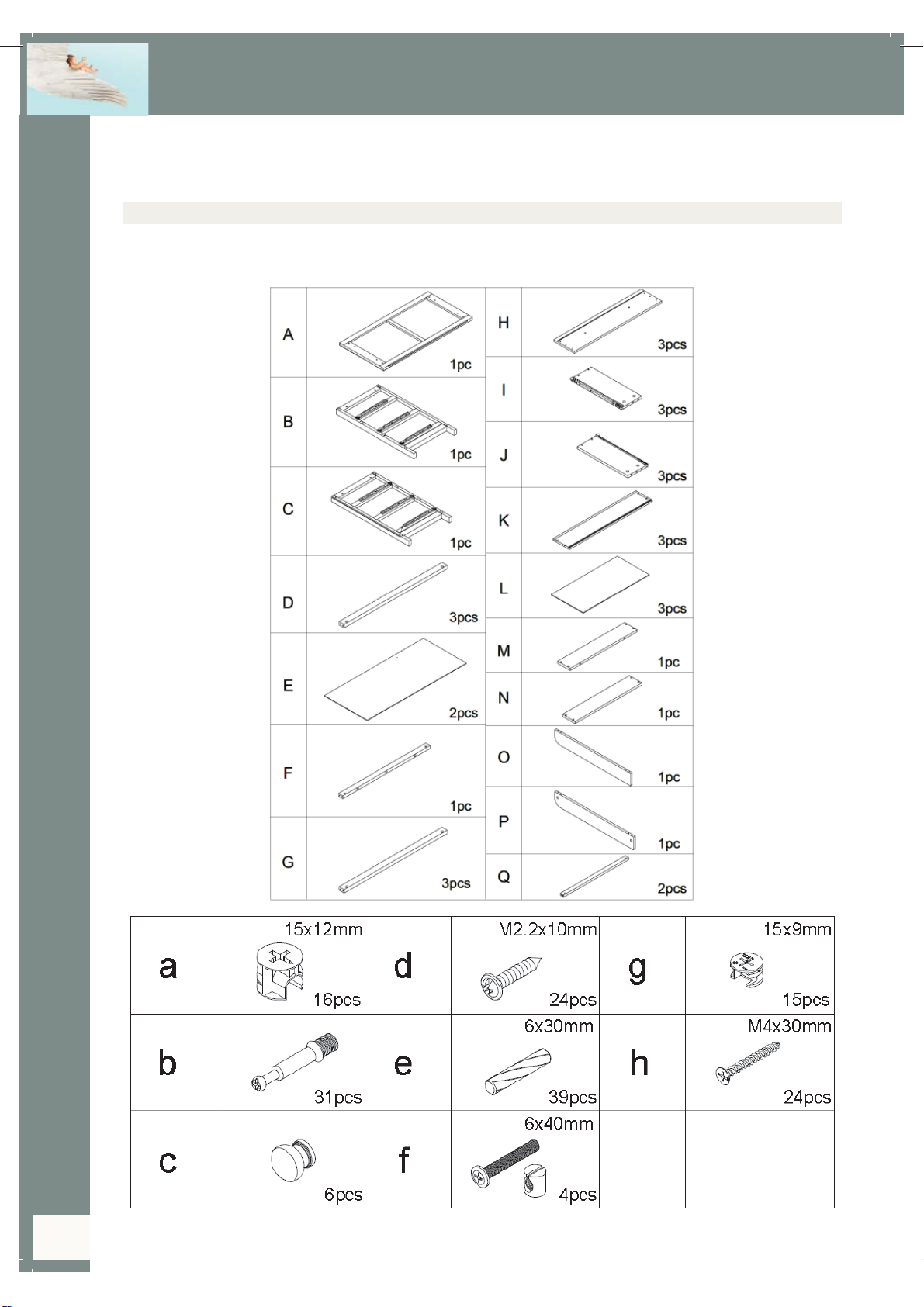

3. Onderdelenlijst
www.quax.eu [email protected]
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz
4

First steps
First dreams
Quax®
www.quax.eu
[email protected]
4. Het in elkaar zetten van de commode
Stap 1 : Gebruik het bovenblad A, beide zijkanten B en C, en zestien verbindingsbouten b
Draai de verbindingsbouten (b) vast in de voorziene openingen van de top (A) en de zijkanten (Ben C).
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz
5
Stap 2 : Gebruik de linkse zijkant B van stap
1, drie verbindingslatten D, de verbindingslat F,
twee verbindingslatten Q,zes houten deugels
een zes excentrieken a
Duw zes houten deugels (e) in de voorziene
openingen van de zijkant (B). Duw in de borin-
gen van alle verbindingslatten (D, Fen Q) een
excentriek (a). Plaats één voor één de verbin-
dingslatten over de verbindingsbouten en de
houten deugels van de zijkant en span de ex-
centrieken aan.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz
6
Stap 4 : Gebruik het bovenblad A van stap 1, de onderde-
len van stap 3, vier houten deugels e, vier excentrieken a
en drie houtschroeven h
Duw vier houten deugels (e) in de voorziene openingen
bovenaan de zijkanten (B en C). Plaats in de boringen aan
de binnenkant van de zijkanten een excentriek (a). Duw
het bovenblad met zijn verbindingsbouten over de houten
deugels en in de boringen van de zijkanten en span de
excentrieken aan. Duw drie houtschroeven (h) in de gat-
en onderaan de bovenste verbindingslat en schroef deze
vast in het bovenblad.
Stap 3 : Gebruik de rechtse zijkant C van stap 1, de onderdelen
van stap 2, zes houten deugels een zes excentrieken a
Duw zes houten deugels (e) in de voorziene openingen van de
zijkant (C). Plaats in de boringen van alle verbindingslatten een ex-
centriek (a). Duw de zijkant met zijn verbindingsbouten en houten
deugels in de boringen van alle verbindingslatten en span de ex-
centrieken aan.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz
7
Stap 5 : Gebruik de onderdelen van stap 4, de rug-
gen Een vierentwintig houtschroeven d
Plaats de ruggen (E) loodrecht op de achterzijde
van de commode en schroef ze vast met de hout-
schroeven (d).
Stap 6 : Gebruik de dwarslat M, beide zijkanten O
en P, twee houten deugels een twee verbindings-
bouten met cylindrische moer f
Duw de houten deugels (e) in de voorziene gaten
van de zijkanten (Oen P). Plaats de dwarslat (M)
over de deugels en boven de voorziene gaten van
de zijkanten. Duw de cylindrische moer (f) in de
boringen van de zijkanten, de verbindingsbouten
(f) door de boringen van de dwarslat en schroef
deze vast in de moeren.
Stap 7 : Gebruik de drie ladefronten H, vijftien verbindingsbouten b,
zes handgrepen c en zes houtschroeven h
Draai vijf verbindingsbouten (b) vast in de voorziene openingen aan
de binnenkant van een ladefront (H). Duw twee houtschroeven (h)
door de boringen aan de binnenkant van het front, hou de handgrepen
(c) voor deze gaten maar aan de buitenkant en schroef ze vast. Her-
haal voor de andere laden.
Stap 8 : Gebruik de drie linkse ladezijkanten I, drie
rechtse ladezijkanten J, drie ladenruggen K, drie
steunlatten G, de drie ladebodems L, twee houten
deugels een vijftien houtschroeven h
Plaats een laderug (K) tussen een linkse en een recht-
se zijkant (Ien J), duw twee houtschroeven (h) in de
boringen aan de buitenkant van een ladezijde en draai
deze vast in de rug. Duw twee houten deugels (e) in
de boringen aan de binnenkant van de laderug. Duw
een steunlat (G) op de deugels, duw één houtschroef
(h) in de boring aan de buitenkant en draai deze vast
in de steunlat. Schuif een bodem (L) in de groeven van
de lade. Herhaal voor de andere laden.

Quax®
First dreams
First steps
www.quax.eu [email protected]
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz
8

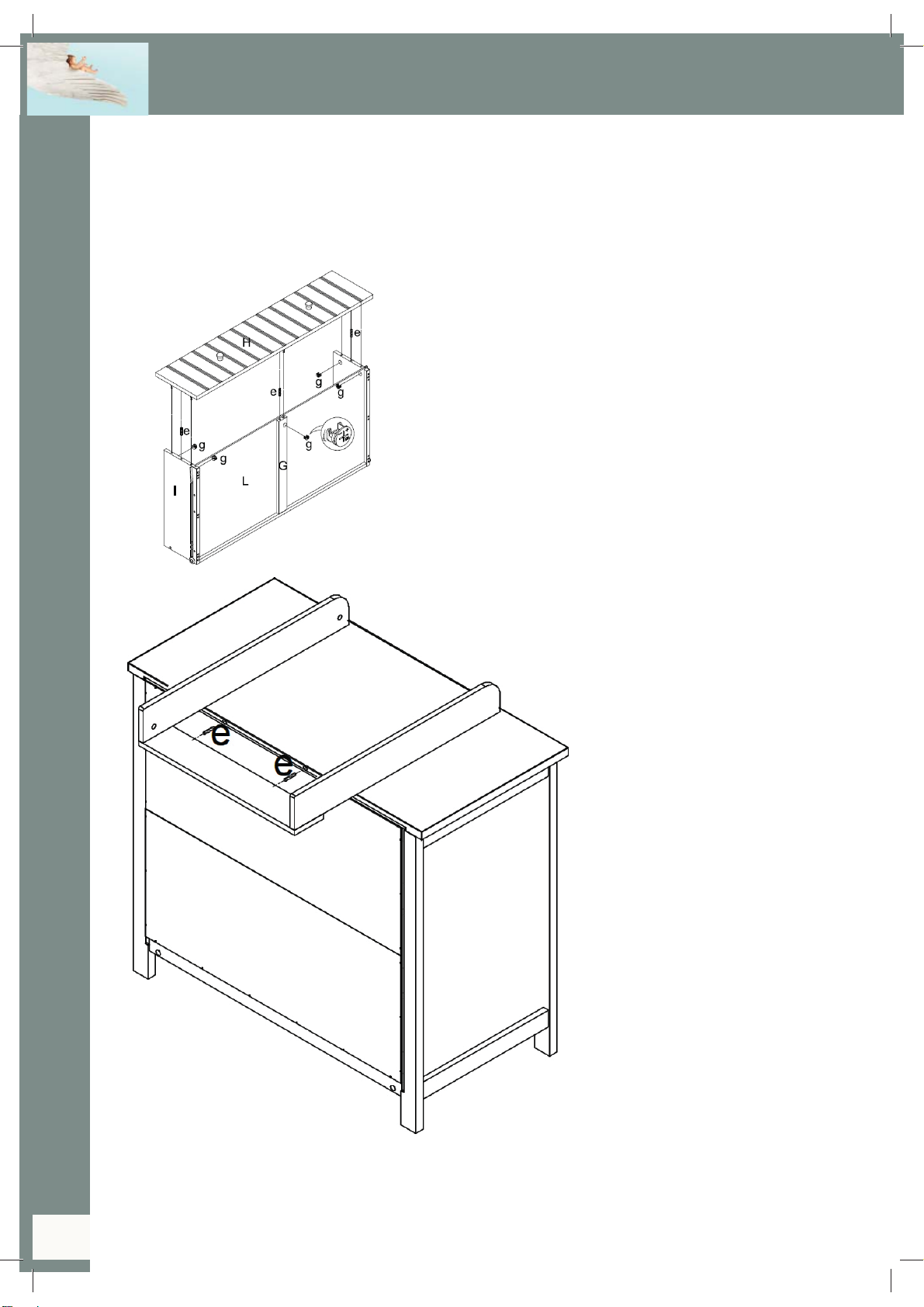

Stap 10 : Gebruik de onderdelen van
stappen 5en 6, en twee houten deu-
gels e
Duw de houten deugels (e) in de voor-
ziene openingen achteraan de com-
mode en duw de extensie over de
houten deugels.
Stap 9 : Gebruik de onderdelen van stappen 7en 8, negen houten
deugels e en vijftien excentrieken g
Duw twee houten deugels (e) in de voorziene openingen boven-
aan de ladezijkanten (I en J). Duw één houten deugel (e) in de
voorziene opening bovenaan de steunlat (G). Duw vier excentriek-
en (g) in de boringen aan de binnenkant van de ladezijden en één
in de boring onderaan de steunlat (G). Duw een ladefront (H) met
zijn verbindingsbouten in de boringen en over de houten deugels
van de zijden en de steunlat. Span de excentrieken aan. Herhaal
voor de andere laden.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz
9

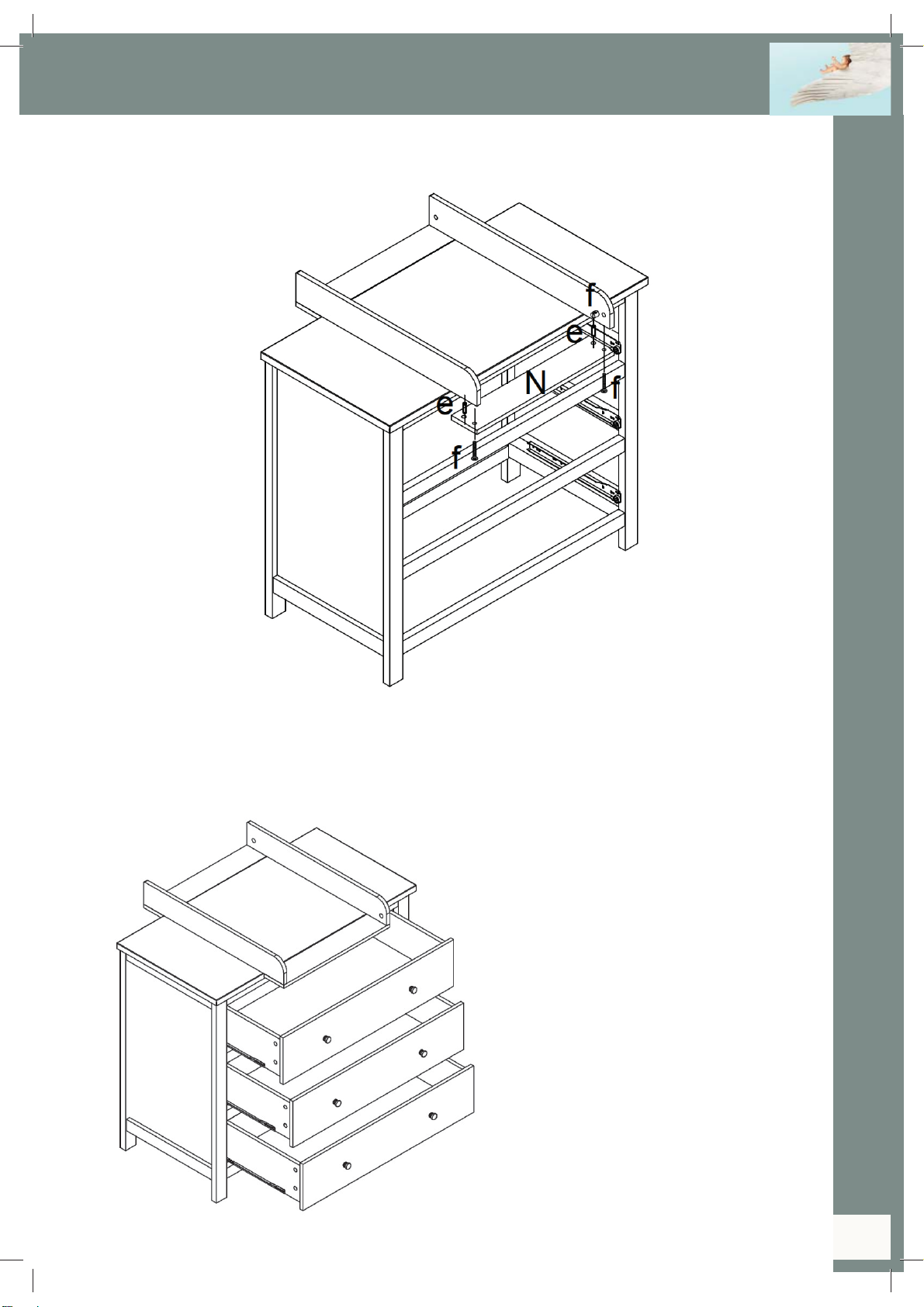

Stap 11 : Gebruik de onderdelen van stap 10, de dwarslat N, twee houten deugels e en twee verbindings-
bouten met cylindrische moer f
Duw de houten deugels (e) in de voorziene openingen van de dwarslat (N). Duw de cylindrische moer (f)
in de boringen van de extensiezijkanten. Duw de dwarslat met zijn deugels in de zijkanten, de verbindings-
bouten (f) door de boringen van de dwarslat en schroef deze vast in de moeren.
Stap 12 : Gebruik de onderdelen van stappen
9en 11
Plaats de laden op de voorziene geleiders van
de zijkanten en schuif ze naar binnen.

Quax®
First dreams
First steps
www.quax.eu [email protected]
CAMILLE 76 10 03 0xx Commode avec extension
Chest of drawers with extension
Commode met extensie
Kommode mit Wickelansatz
1. Avertissements
AGE ET USAGE
Pour les enfants jusqu’à 12 mois et pesant au maximum 11 kg.
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage du meuble.
Mise en service : Avant d’utiliser le meuble prenez soin que tous les éléments se trouvent en bon état,
sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser l’enfant ou accrocher
ses vêtements (cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque
d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes.
Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fab-
ricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels
que des chauffages électriques, au gaz etc. à proximité immédiate du meuble de bain.
Utilisation des roulettes : Si le meuble est muni de roulettes verrouillables, elles doivent être bloquées lors
de l’utilisation du dispositif.
Utilisation d’un coussin à langer : Ce meuble a été testée avec le coussin à langer avec rebords Quax
article 54102-EU-xx (Dimensions : 50*70*9H cm). L’utilisation de la commode avec ce coussin vous garanti
la sécurité décrite dans la norme européenne 12221. Ce coussin est disponible séparément auprès de votre
revendeur Quax.
Nettoyage et entretien : Nettoyez le meuble avec du savon ou un détergent sans éléments toxiques, dilué
dans de l’eau tiède. Afin de contrer le gonflement des panneaux de bois tout écoulement doit être
immédiatement retiré et nettoyé.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTIONAVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
FRANCAIS
IMPORTANT - A CONSERVER POUR DE FU-
TURS BESOINS DE REFERENCE - A LIRE AT-
TENTIVEMENT.
10
