QU-AX LOFT 54F 04 00 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.1 Oct 2018
Nederlands : pagina 2
Français : page 12
Deutsch : Seite 22
English : page 32
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 143x57x190H cm
Afwerking : de pootjes uit massieve beuk. De bovenbouw in gemelamineerde spaander-
plaat
Uitgerust met vier vaste leggers, vier mobiele leggers en vier kleerroedes
Binnenafmetingen van het open vak : 45x56x30H cm
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 124,50 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden in het meubel aan de
binnenkant op de bodem.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4
3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kast
Stap 1 : Gebruik beide eindzijden P1B en P2J, acht houten drevels L, vier verbindingsbouten Hen zes
scharnierplaatjes J
Duw twee houten drevels (L) in de voorziene boringen boven- en onderaan de eindzijden (P1B en P2J).
Draai de verbindingsbouten (H) vast in de boringen aan de binnenkant van de eindzijden. Duw de schar-
nierplaatjes (J) in de voorziene boringen vooraan de eindzijden en bevestig met de voorziene bouten.
Stap 2 : Gebruik de tussenzijden P3B en P3J, acht houten drevels Len vier scharnierplaatjes J
Duw twee houten drevels (L) in de voorziene boringen boven- en onderaan de tussenzijden (P3B en P3J).
Duw de scharnierplaatjes (J) in de voorziene boringen vooraan de tussenzijde (P3B) en bevestig met de
voorziene bouten.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
Stap 3 : Gebruik het bovenblad P7, de vaste legplanken P5B en P5A, de vaste legplanken P6A en P6B, zestien
houten deugels L, vier excentrieken I, vier druk-systemen T en acht houtschroeven A
Haal de druk-systemen (T) uit elkaar. Plaats een bevestigingsplaat op de gaten onder de legplank (6B). Bevestig
de bevestigingsplaat met twee houtschroeven (A). Duw het systeem terug op zijn houder. Plaats drie bevesti-
gingsplaten op de boringen onderaan het bovenblad (P7). Bevestig de bevestigingsplaten met twee houtschroe-
ven (A). Duw de systemen terug op hun houder. Duw twee houten drevels (L) in de boringen op de zijkanten van
de legplanken (P6A en P6B). Duw twee houten drevels (L) in de boringen op de zijkanten van de legplanken
(P5B en P5A). Duw twee excentrieken (I) in de boringen onderaan een legplank (P5B en P5A).
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
Stap 4 : Gebruik de bodem P4, drie poten U, drie poten V, zes houten drevels L en zes cylindrische mo-
eren N en zes bouten S
Duw een houten drevel (L) in de boring aan de schuine kant bovenaan iedere poot (Uen V). Duw een
cylindrische moer (N) in de boring aan de binnenkant van iedere poot. Attentie : met de opening in lijn met
de boring voor de bout. Plaats de poten op de boringen onderaan de bodem (P4). Duw de bouten (S) door
de boringen bovenaan de bodem en draai vast in de cylindrische moeren.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

Quax®
First dreams
First steps
www.quax.eu [email protected]
8

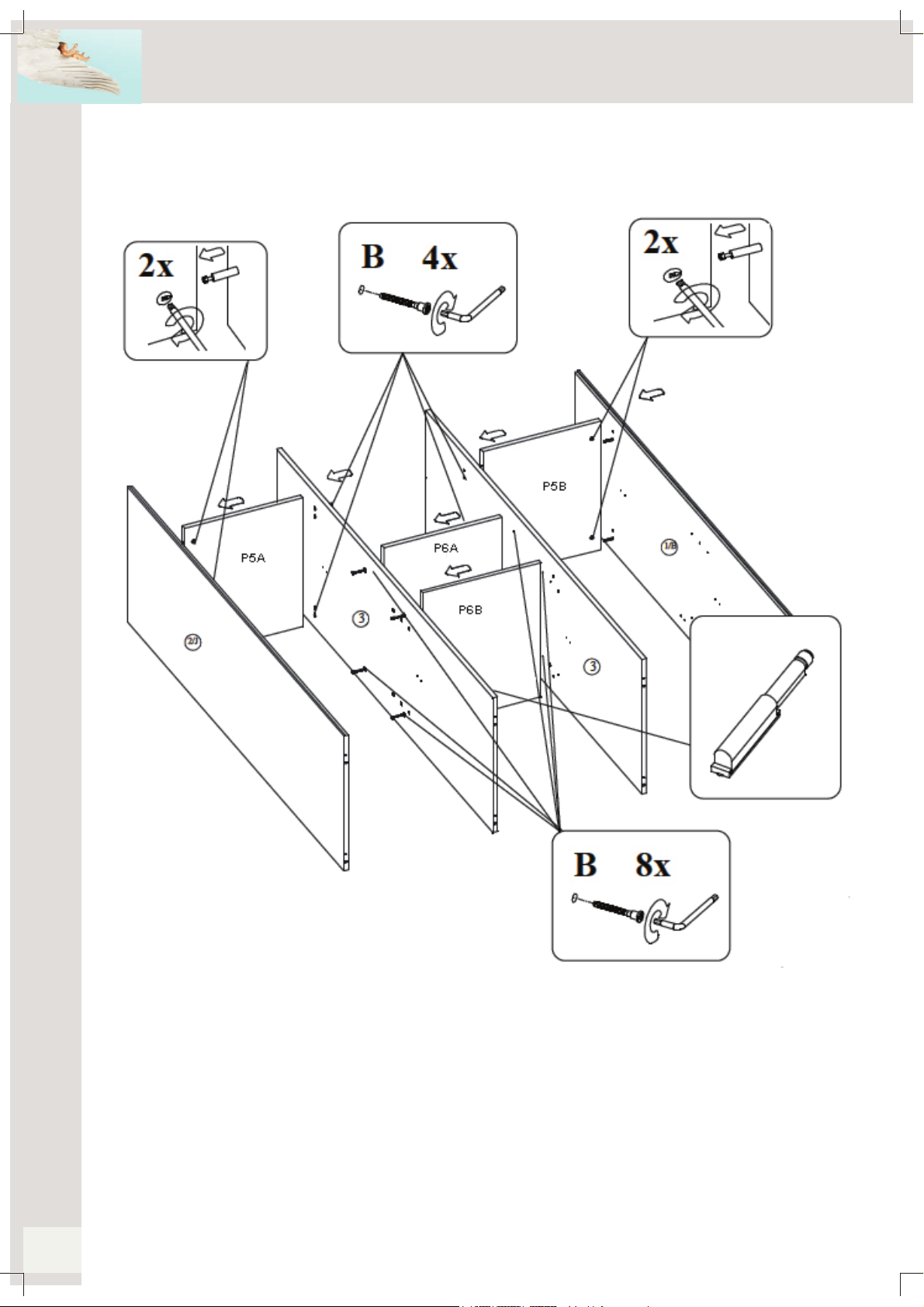

Stap 5 : Gebruik de onderdelen van stap 1-2en 3 en twaalf houtschroeven B
Duw de legplank (P5A) over de verbindingsbouten van de eindzijde (P2J) en draai de excentrieken onderaan de
legger vast. Duw de tussenzijde (P3J) op de houten drevels van de legplank. Duw twee houtschroeven (B) in de
boringen van de tussenzijde en schroef ze vast in de legger. Duw de legplanken (P6A en P6B) met hun houten
drevels in de boringen in het midden van de tussenzijde. Duw de tussenzijde (P3A) op de houten drevels van de
legplanken. Duw acht houtschroeven (B) in de boringen van de tussenzijden en schroef ze vast in de leggers.
Duw de legplank (P5B) met zijn houten drevels in de boringen van de tussenzijde. Duw twee houtschroeven (B)
in de boringen van de tussenzijde en schroef ze vast in de legger. Duw de eindzijde (P1B) met zijn verbindings-
bouten in de boringen van de legplank en draai de excentrieken onderaan de legger vast.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
Stap 6 : Gebruik de onderdelen van stap 3, 4 en 5, de ruggen P8, alsook zestien houtschroeven B,
veertien paneelklemmen Den vijftig houtschroeven C
Duw de kaststructuur met zijn houten drevels in de boringen van de bodem. Duw acht houtschroeven (B)
door de gaten onderaan de bodem en draai ze vast in alle zijden. Duw het bovenblad op de houten drevels
van de kaststructuur. Duw acht houtschroeven (B) door de gaten bovenaan het bovenblad en draai ze vast
in alle zijden. Plaats de ruggen (P8) in de gleuven van het bovenblad en de eindzijden en kontroleer indien
afstand A = B. Verbind de ruggen door middel van veertien paneelklemmen (D) en veertien houtschroeven
(C). Bevestig de ruggen aan de structuur door middel van zesendertig houtschroeven.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

Quax®
First dreams
First steps
10
www.quax.eu [email protected]

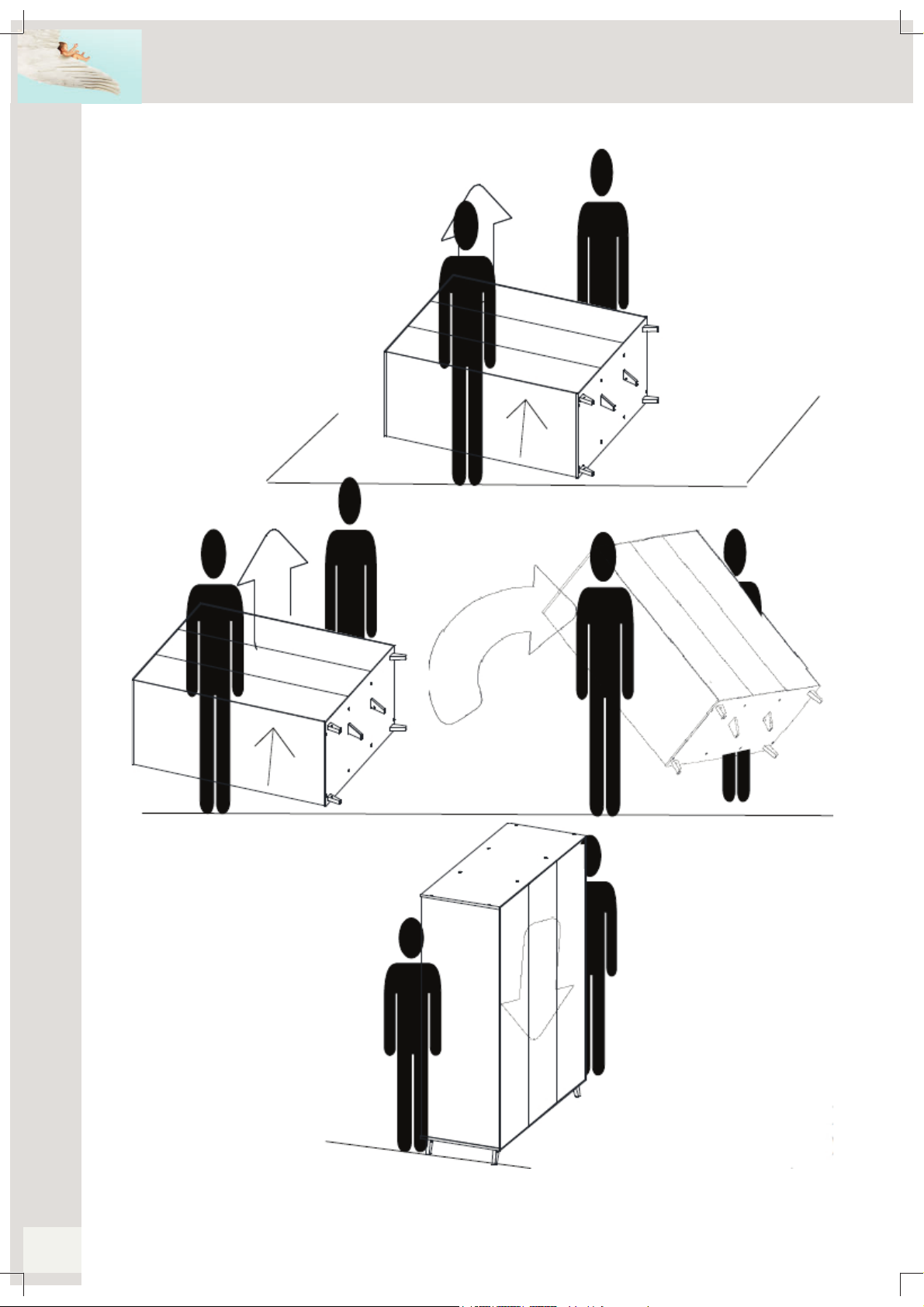

Stap 7 : Til de kast op met twee personen, draai de kast rechtop en plaats ze
voorzichtig op zijn poten.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
Stap 8 : Gebruik de onderdelen van stap 7, de deuren P9A, P9F en P10, tien scharnieren K, zesendertig
houtschroeven A, de vier legplanken P11, zestien legboorddragers M, vier kleerroedes en acht kleerroe-
dehouders E
Duw de scharnieren (K) in de boringen van de deuren (P9A, P9F en P10) en draai iedere scharnier vast
met twee houtschroeven (A). Bevestig iedere kleerroedehouder (E) door middel van vier houtschroeven
(A). Duw de legboordhouders (M) in de voorziene boringen aan de binnenkant van de zijden. (Drie posi-
ties naar keuze, maar plaats ze op eenzelfde hoogte). Schuif de deuren met de scharnieren op de schar-
nierplaatjes en draai ze vast met de voorziene schroeven. De scharnieren zijn in drie richtingen regelbaar.
Plaats de legplanken (11) en de kleerroedes op hun respectievelijke dragers.
Verplaats de kast nooit door ze voorruit te duwen op zijn pootjes maar
hef ze op met twee personen.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
12
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT -ACONSERVER POUR DE FUTURS
BESOINS DE REFERENCE - A LIRE ATTENTIVE-
MENT.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 143x57x190H cm
Finition : les pieds en hêtre massif, la superstructure en panneau aggloméré stratifié
Equipé de quatre étagères fixes, de quatre étagères mobiles et de quatre tringles
Dimensions intérieures du compartiment ouvert: 45x56x30H cm
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 124,50 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver dans le meuble même à
l’intérieur sur le fond.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
13
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
4. Montage de l’armoire
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen
Etape 1 : Utilisez les deux côtés terminaux P1B et P2J, huit chevilles en bois L, quatre boulons de raccord
Het six plaquettes de charnière J
Poussez deux chevilles en bois (L) dans les perçages prévus en haut et en bas des côtés (P1B et P2J).
Serrez les boulons de raccord (H) dans les trous à l’intérieur des côtés. Poussez les plaquettes de charnière
(J) dans les perçages prévues à l’avant des côtés et fixez-les avec les boulons fournis.
Etape 2 : Utilisez les côtés intermédiaires P3B et P3J, huit chevilles en bois L et quatre plaquettes de
charnière J
Poussez deux chevilles en bois (L) dans les perçages en haut et en bas des côtés intermédiares (P3B
et P3J). Poussez les plaquettes (J) dans les trous à l’avant du côté (P3B) et fixez-les avec les boulons
fournis.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen
Etape 3 : Utilisez le plateau P7, les étagères fixes P5A en P5B, les étagères fixes P6A en P6B, seize chevilles
en bois L, quatre excentriques I, quatre boutons poussoirs T et huit vis à bois A
Démontez les boutons poussoirs (T). Placez une plaquette de montage sur les perçages sous l’étagère (6B).
Fixez la plaquette de fixation avec deux boulons (A). Repoussez le système sur son support. Placez trois pla-
quettes de montage sur les perçages sous le plateau (P7). Fixez les plaquettes de fixation avec deux boulons
(A). Repoussez les systèmes sur leur support. Poussez deux chevilles en bois (L) dans les perçages sur les cô-
tés des étagères (P6A et P6B). Poussez deux chevilles en bois (L) dans les perçages sur les côtés des étagères
(P5A et P5B). Poussez deux excentriques (I) dans les trous en bas des étagères (P5A et P5B).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen
Etape 4 : Utilisez le fond P4, trois pieds U, trois pieds V, six chevilles en bois L, six écrous cylindriques N
et six boulons S
Poussez une cheville en bois (L) dans le perçage extérieur au-dessus de chaque pied (Uet V). Poussez
un écrou cylindrique (P) dans le trou à l’intérieur de chaque pied. Attention : avec le trou aligné avec le
perçage dans le fond. Placez les pieds sur les perçages en bas du fond (P4). Poussez les boulons (S)
dans les trous en haut du fond et fixez-les avec les écrous cylindriques.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen
Etape 5 : Utilisez les pièces de l’étape 1-2et 3et douze vis à bois B
Poussez la tablette (P5A) à travers les boulons de raccord du côté terminal (P2J) et serrez les excentriques en
bas de l’étagère. Poussez le côte intermédiaire (P3J) sur les chevilles en bois de l’étagère. Poussez deux vis à
bois (B) dans les trous du côté intermédiaire et vissez-les dans l’étagère. Poussez les étagères (P6A et P6B)
avec leurs chevilles en bois dans les perçages au centre du côté intermédiaire. Poussez le côte intermédiaire
(P3A) sur les chevilles en bois des étagères. Poussez huit vis à bois (B) dans les trous du côté intermédiaire et
vissez-les dans les étagères. Poussez l’étagère (P5B) avec ses chevilles en bois dans les perçages du côté in-
termédiaire. Poussez deux vis à bois (B) dans les trous du côté intermédiaire et vissez-les dans l’étagère. Pous-
sez le côte terminal (P1B) avec ses boulons de raccord dans les trous de l’étagère et serrez les excentriques.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen
Etape 6 : Utilisez les pièces de l’étape 3, 4 et 5, les dos P8, seize vis à bois B, quatorze pinces de panneau
Det cinquante vis à bois C
Poussez la structure de l’armoire avec ses chevilles en bois dans les perçages du fond. Poussez huit vis
à bois (B) dans les trous en bas du fond et serrez-les dans tout les côtés. Poussez le plateau sur les che-
villes en bois de la structure de l’armoire. Poussez huit vis à bois (B) dans les trous en haut du plateau et
serrez-les dans les côtés. Placez les dos (P8) dans les rainures du plateau et des côtés. Vérifiez si la dis-
tance A = B. Reliez les dos à l’aide de quatorze pinces de fixation (D) et de quatorze vis à bois (C). Fixez
les dos à la structure à l’aide de trente-six vis à bois.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
LOFT 54F 04 00xXL Armoire avec 5 portes battantes
Wardrobe with 5 doors
Kleerkast met 5 draaideuren
Schrankwand mit 5 Türen
Etape 7 : Soulevez le placard avec deux personnes, tournez-le et posez-le
doucement sur ses pieds.
