QU-AX MINI MEZZANINE 0101Q00 Series User manual

Quax
®
Be Inspired
Handboek
Pagina 2
V1.1 Sep 2019
Manuel
Page 8
Bauanleitung
Seite 14
Manual
Page 20
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MINI MEZZANINE 0101Q00x Coff re mobil pour lit Mini Mezzanine
Roller case for Mini Mezzanine bed
Rolkoff er voor Mini Mezzanine bed
Rollenkoff er für Mini Mezzanine Bett

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN OM
RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF HOU ZE
BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
Monteer de koff er zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van deze nox.
1. WAARSCHUWINGEN en GEBRUIK
WAARSCHUWING : LAAT JE KIND NIET ONBEWAAKT ACHTER
BELANGRIJK : TE BEWAREN VOOR TOEKOMSTIG
GEBRUIK - ZORGVULDIG TE LEZEN.
Ingebruikname : Controleer alvorens de ingebruikname van de koff er of alle onderdelen zich in goede staat bevinden,
goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of blijven hangen met
zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor ophanging betekent. Controleer alle
verbindingspunten.
Inspectie : Controleer het bed regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij vaststelling
ervan, het bed uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van deze
koff er.
Brandgevaar : Plaats de box niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasverwarming enz.,
om brandgevaar te vermijden.
Onderhoud : Reinig de koff er enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestanddelen en
met warm water.
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
2

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MINI MEZZANINE 0101Q00x
2. Veiligheid en algemene gegevens
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van een
aankoopbewijs, vermelding van het productienummer en -datum vermeld op het meubel zelf, de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Veiligheid
Deze box dient niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van het gemonteerde box : 66x72x38H cm
Structuur : mdf
Afwerking : polyurethaan lak getest op EN 71-3.
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 13 kg
3

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]

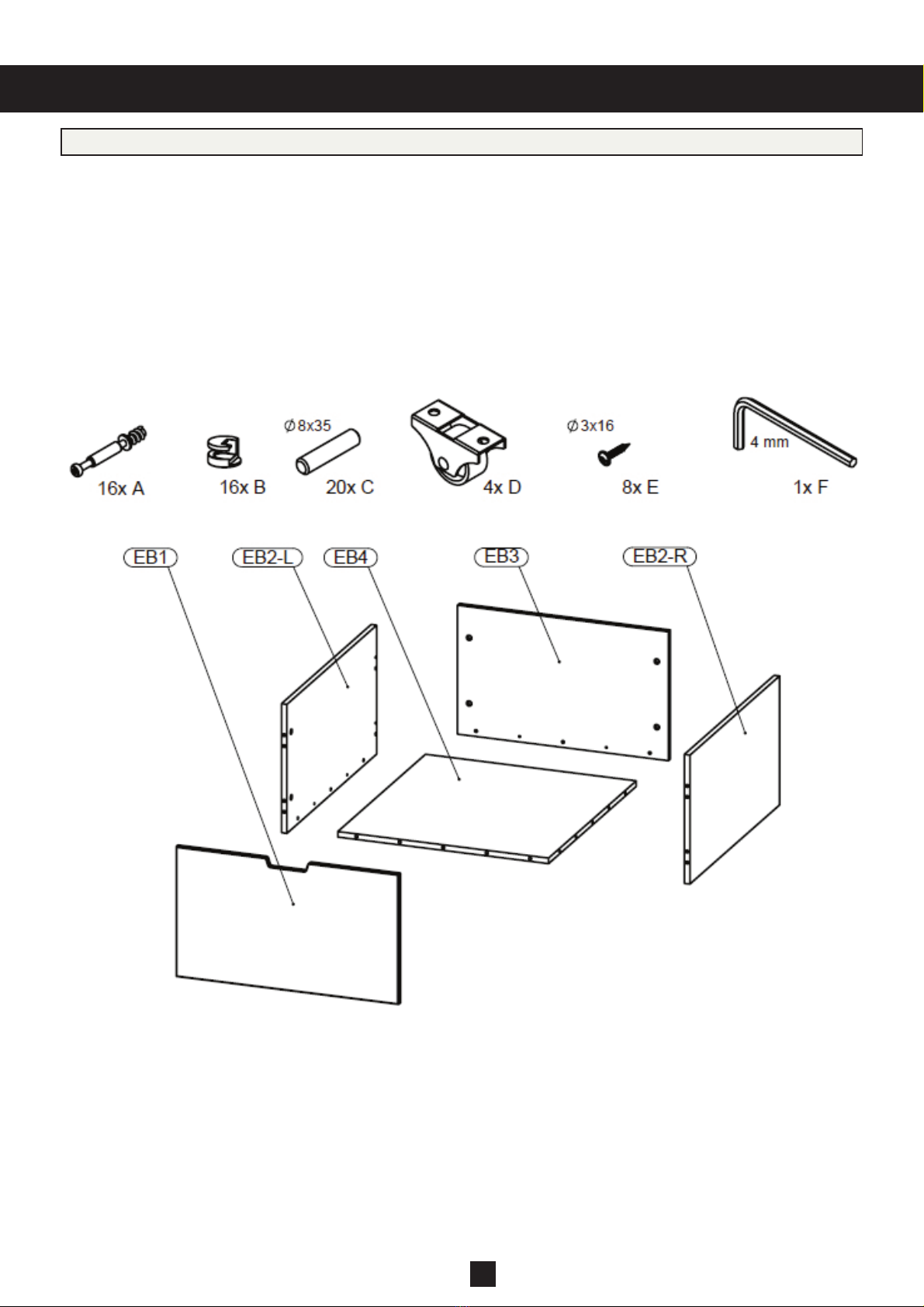

3. Onderdelen
4

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MINI MEZZANINE 0101Q00x

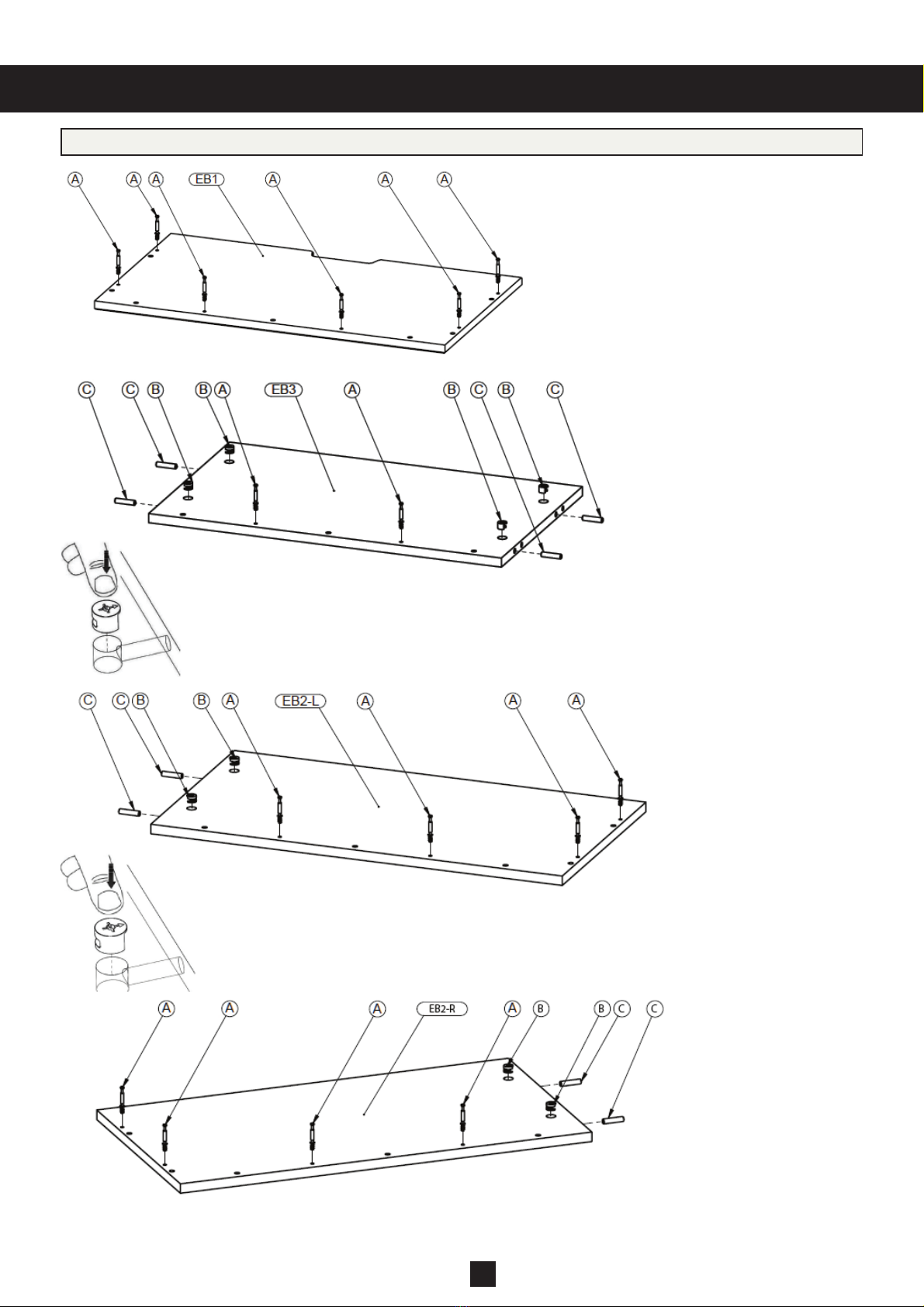

4. Het in elkaar zetten van de rolkoff er
Stap 4.1 : Gebruik het front EB1 en zes verbin-
dingsbouten A
Draai de verbindingsbouten (A) vast in de bor-
ingen aan de binnenkant van het paneel (EB1).
Het koff erfront is nu code AB1.
Stap 4.2 : Gebruik de rug EB3, twee
verbindingsbouten A, vier minifi x B
en vier houten drevels C
Draai de verbindingsbouten (A) vast
in de boringen onderaan de bin-
nenkant van het paneel (EB3). Duw
de minifi xen (B) in de boringen op
de buitenkant van de rug. Duw de
houten drevels (C) in de boringen
op de zijkanten van de rug.
De rug is nu code AB2.
5
Stap 4.3 : Gebruik beide
zijden EB2-L en EB2-R,
acht verbindingsbouten
A, vier minifi x B en vier
houten drevels C
Draai de verbindings-
bouten (A) vast in de bo-
ringen aan de binnenkant
van de zijden (EB2-L en
EB2-R). Duw de minifi xen
(B) in de boringen op een
buitenkant van de zijden.
Duw de houten drevels
(C) in de boringen op een
zijkant van de zijden.
De zijden zijn nu codes
AB3-L en AB3-R.

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]

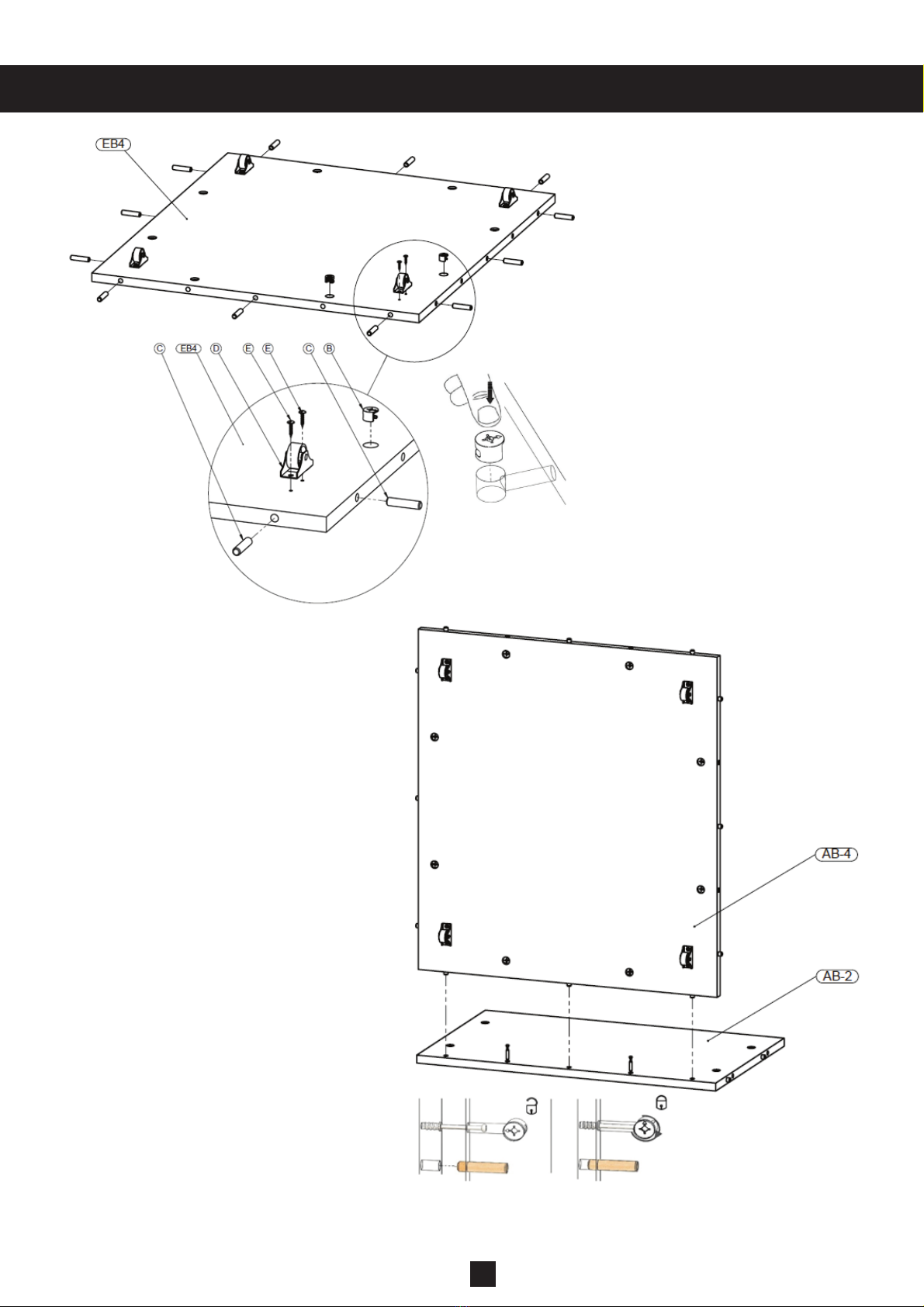

Stap 4.4 : Gebruik de bodem EB4, vier
wielen D, acht houtschroeven E, acht
minifi x B en twaalf houten drevels C
Plaats de wielen (D) op de boringen on-
deraan de bodem (EB4). Duw twee hout-
schroeven (E) per wiel in de boringen
van de montageplaat van de wielen en
draai vast in de bodem. Duw de houten
drevels (C) in de boringen op de zijkant-
en van de bodem. Duw de minifi xen (D)
in de boringen onderaan het paneel.
De bodem is nu code AB4.
6
Stap 4.5 : Gebruik de rug AB2 van stap 4.2 en de
bodem AB4 van stap 4.4
Duw de bodem (AB4) met zijn houten drevels in
de boringen en over de verbindingsbouten van de
rug (AB2). Draai de minifi xen vast.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MINI MEZZANINE 0101Q00x
7

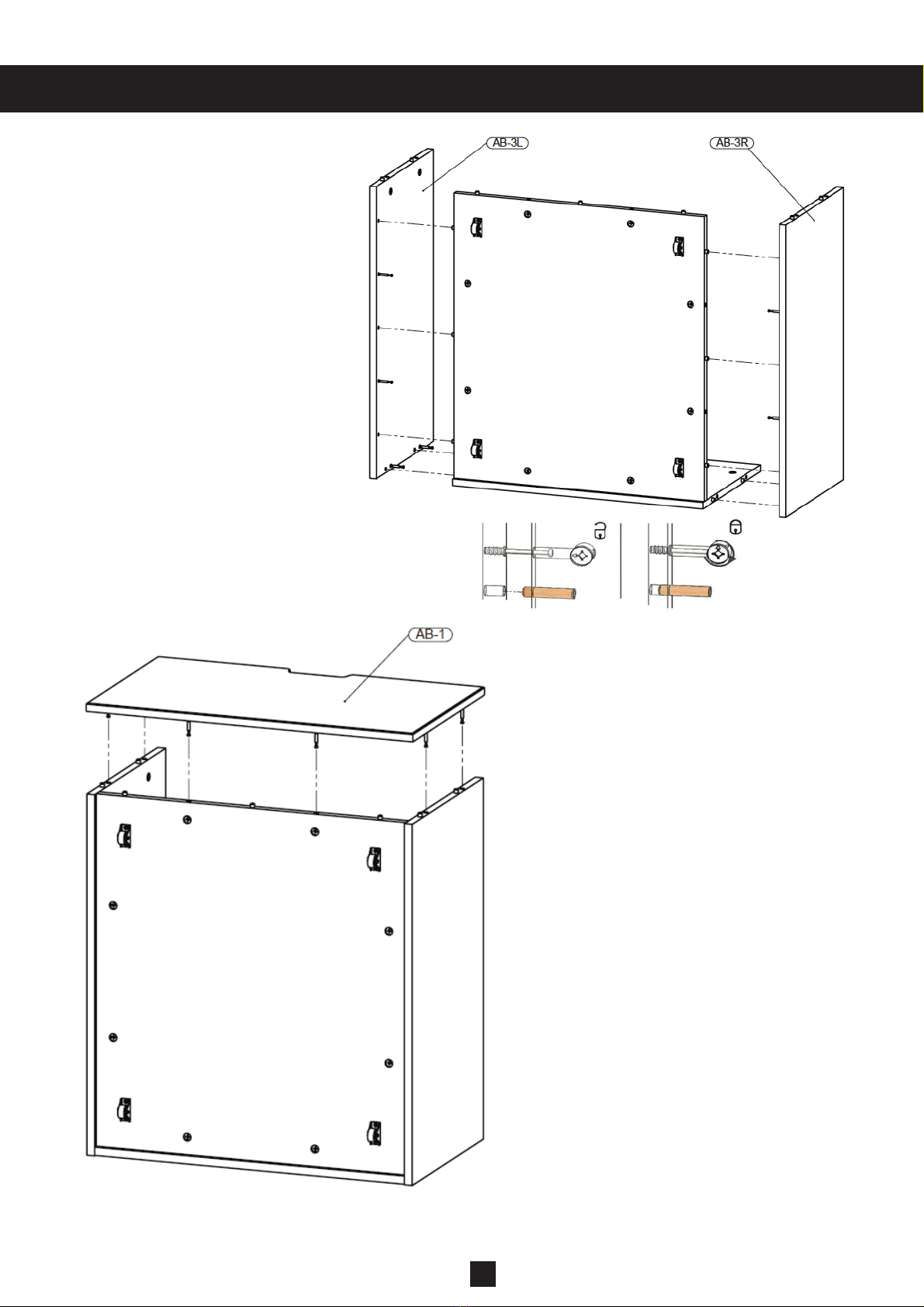

Stap 4.6 : Gebruik het onderdeel van
stap 4.5 en de zijden AB3-L en AB3-R
van stap 4.3
Duw de zijden (AB3-L en AB3-R) met
hun verbindingsbouten in de boringen en
over de houten drevels van de bodem en
de rug. Draai de minifi xen vast.
Stap 4.7 : Gebruik het onderdeel van stap 4.6 en
het front AB1 van stap 4.1
Duw het front (AB1) met zijn verbindingsbouten
in de boringen en over de houten drevels van de
bodem en de zijden. Draai de minifi xen vast.

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
Assemblez le coff re suivant les instructions décrites ci-dessous.
Ne modifi ez jamais le design et le montage du coff re.
1. AVERTISSEMENTS et UTILISATION
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
IMPORTANT : A CONSERVER POUR CONSULTA-
TIONULTÉRIEURE - A LIRE SOIGNEUSEMENT.
Mise en service : Avant la mise en service du coff re, contrôlez si toutes les pièces détachées sont en bon état, sont
bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou rester accroché par ses
vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de pendaison. Contrôlez tous les points
de jonction.
Inspection : Contrôlez régulièrement le coff re pour détecter les pièces cassées, tordues ou manquantes. Si c’est le cas,
mettez le lit hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le fabricant ou le
distributeur.
Risque d’incendie : Ne placez jamais le coff re à proximité d’une source de chaleur, comme un chauff age électrique, un
chauff age au gaz, etc., afi n d’éviter tout risque d’incendie.
Entretien : Nettoyez le coff re uniquement avec du savon ou un autre détergent doux sans composants toxiques et de
l’eau chaude.
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
8

MINI MEZZANINE 0101Q00x
2. Sécurité et données générales
Garantie
Ce meuble bénéfi cie d’une garantie de deux ans contre tout défaut de fabrication et sur présentation
d’une preuve d’achât et numéro de production ainsi que sa date mentionné sur le meuble même, les
cartons d’emballage ou bien sur ce manuel.
Info et Contact
Information générale
[email protected]
Vente
[email protected]
Service après vente
[email protected]
Sécurité
Ce coff re ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions du coff re assemblé : 66x72x38H cm
Structure : mdf
Achèvement : laque polyuréthane testé conformément à EN 71-3.
Coloris disponibles (xx) : voir www.quaxpro.eu
Poids net : 13 kg
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
9

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
3. Liste des pièces détachées
10

MINI MEZZANINE 0101Q00x
4. Montage du coff re
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
11
Etape 4.1 : Utilisez le front EB1 et six boulons
de raccord A
Serrez les boulons de raccord (A) dans les per-
çages à l’intérieur du panneau (EB1).
Le front est maintenant le code AB1.
Etape 4.2 : Utilisez le dos EB3, deux
boulons de raccord A, quatre minifi x
B et quatre chevilles en bois C
Serrez les boulons de raccord
(A) dans les perçages en bas de
l’intérieur du panneau (EB3). Pous-
sez les minifi x (B) dans les trous
à l’extérieur du dos. Poussez les
chevilles en bois (C) dans les trous
sur les côtés du dos.
Le dos est maintenant le code AB2.
Etape 4.2 : Utilisez les
côtés EB2-L et EB2-R,
huit boulons de raccord A,
quatre minifi x B et quatre
chevilles en bois C
Serrez les boulons de rac-
cord (A) dans les perça-
ges à l’intérieur des côtés
(EB2-L et EB2-R). Pous-
sez les minifi x (B) dans les
trous d’un bord extérieur
des côtés. Poussez les
chevilles en bois (C) dans
les trous sur un côté des
panneaux.
Les côtés sont maintenant
les codes AB3-L et AB3-
R.

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
12
Etape 4.4 : Utilisez le fond EB4, quatre
roulettes D, huit vis à bois E, huit minifi x
B et douze chevilles en bois C
Placez les roulettes (D) sur les trous en
bas du fond (EB4). Poussez deux vis à
bois (E) par roulette dans les trous de
la plaquette de montage et serrez-les
dans le fond. Poussez les chevilles en
bois (C) dans les perçages sur les côtés
du fond. Insérez les minifi x (B) dans les
trous au dessous du panneau.
Le fond est maintenant le code AB4.
Etape 4.5 : Utilisez le dos AB2 de l’étape 4.2 et le
fond AB4 de l’étape 4.4
Poussez le fond (AB4) avec ses chevilles en bois
dans les perçages et à travers les boulons de rac-
cord du dos (AB2). Serrez les minifi x.

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
13
Etape 4.6 : Utilisez la pièce de l’étape
4.5 et les côtés AB3-L et AB3-R de
l’étape 4.3
Poussez les côtés (AB3-L et AB3-R)
avec leurs boulons de raccord dans les
perçages et à travers les chevilles en
bois du fond et du dos. Serrez les minifi x.
Etape 4.7 : Utilisez la pièce de l’étape 4.6 et le
front AB1 de l’étape 4.1
Poussez le front (AB1) avec ses boulons de rac-
cord dans les perçages et à travers les chevilles
en bois du fond et des côtés. Serrez les minifi x.

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENT-
FERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZERSTÖREN
ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
Bauen sie den Koff er zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Koff ers.
1. WARNUNGEN und GEBRAUCH
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Koff ers, ob sich alle Teile in gutem Zustand befi nden, gut angedreht
sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte oder es mit der Kleidung hängen
bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kontrollieren
Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie den Koff er regelmäßig angesichts zerbrochener, verzerrter oder verschwundener Teile. Bei
Feststellung solcher Mängel sofort den Gebrauch des Bettes unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertriebsgesell-
schaft.
Brandgefahr : Setzen Sie den Koff er zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der elek-
trischen Heizung, Gasheizung usw. aus.
Pfl ege : Reinigen Sie den Koff er nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bestandteile
und mit warmem Wasser.
Ein schönes und unberührtes Möbel bekommen Sie mit nachdenklichem Arbeit.
Verwenden Sie eine saubere Decke und Schrauben oder dergleichen entfernen.
Diese Zusammenbau wird besser mit zwei Personen durchgeführt.
Langsamer Arbeiten und die Zufriedenheit wird besser.
14

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
MINI MEZZANINE 0101Q00x
2. Sicherheit und Allgemeine Information
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels Vorzeigung
einer Einkaufsnachweis, die Nummer der Produktion und das Datum erwähnt auf das Möbel selbst,
der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Allgemeine Informationen
[email protected]
Verkauf
[email protected]
Kundendienst
[email protected]
Sicherheit
Diesen Koff er darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montierten Box : 66x72x38H cm
Struktur : Mdf
Endbearbeitung: Polyurethan-Lack geprüft auf EN 71-3.
Verfügbare Farben (xx) : check www.quaxpro.eu
Nettogewicht : 13 kg
15

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
3. Liste der Teile
16

MINI MEZZANINE 0101Q00x
4. Zusammenbau des Koff ers
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
17
Schritt 4.1 : Verwenden Sie die Vorderseite EB1
und sechs Verbindungsbolzen A
Die Verbindungsbolzen (A) in die Bohrungen an
der Innenseite der Vorderseite (EB1) anziehen.
Die Seite ist jetzt Code AB1.
Schritt 4.2 : Verwenden Sie die
Rückseite EB3, zwei Verbindungs-
bolzen A, vier MiniFix B und vier
Holzdübel C
Die Verbindungsbolzen (A) in die
Bohrungen an der Unterseite der
Innenseite des Rückens (EB3) an-
ziehen. Drücken Sie die Minifi x (B)
in die Bohrungen an der Außenseite
des Rückens. Drücken Sie die Holz-
dübel (C) in die Löcher an den Seit-
en des Rückens.
Den Rücken ist jetzt Code AB2.
Schritt 4.3 : Benutzen Sie
beide Seiten EB2-L und
EB2-R, acht Verbindungs-
bolzen A, vier Minifi x B
und vier Holzdübel C
Die Verbindungsbolzen
(A) in den Bohrungen an
der Innenseite der Seiten
(EB2-L und EB2-R) fest-
ziehen. Drücken Sie die
Minifi x (B) in die Bohrun-
gen an einer Außenseite
der Seiten. Drücken Sie
die Holzdübel (C) in die
Löcher an einer Seite der
Platten.
Die Seiten sind ist jetzt
Code AB3-L und AB3-R.

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
18
Schritt 4.4 : Verwenden Sie den Boden
EB4, vier Räder D, acht Holzschrauben
E, acht Minifi x B und zwölf Holzdübel C
Legen Sie die Räder (D) über den
Löchern unten am Boden (EB4). Drüc-
ken Sie zwei Holzschrauben (E) pro Rad
in die Bohrungen der Montageplatte und
in den Boden anziehen. Drücken Sie
die Holzdübel (C) in die Bohrungen an
den Seiten des Bodens. Drücken Sie die
Minifi x (B) in die Bohrungen unten dem
Boden.
Der Boden ist jetzt Code AB4.
Schritt 4.5 : Verwenden Sie den Rücken AB2 aus
Schritt 4.2 und den Boden AB4 des Schrittes 4.4
Drücken Sie den Boden (AB4) mit seinen Holz-
dübel in die Bohrungen und über die Verbin-
dungsbolzen der Rückseite (AB2). Die Minifi x
anziehen.

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
19
Schritt 4.6 : Benutzen Sie das Teil aus
Schritt 4.5 und die Seiten AB3-L und
AB3-R aus Schritt 4.3
Drücken Sie die Seiten (AB3-L und
AB3-R) mit ihren Verbindungsbolzen in
die Bohrungen und über die Holzdübel
des Bodens und der Rückseite. Die Mini-
fi x anziehen.
Schritt 4.7 : Verwenden Sie das Teil aus Schritt
4.6 und die Vorderseite AB1 aus Schritt 4.1
Drücken Sie die Vorderseite (AB1) mit den
Verbindungsbolzen in die Bohrungen und über
die Holzdübel des Bodens und der Seiten. Die
Minifi x anziehen.

MINI MEZZANINE 0101Q00x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T 0032 9 380 80 95 www.quax.eu -
E
E [email protected]
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING THIS
ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BABIES AND
CHILDREN.
Assemble the box following the instructions hereunder.
Do not change the design and the assembly method of this box.
1. WARNINGS and USE
WARNING : DO NOT LEAVE THE CHILD UNATTENDED
IMPORTANT - RETAIN FOR FUTURE REFERENCE
- READ CAREFULLY.
ntroduction : Before putting into use, check if all parts of the box are in good condition, well tightened, and do not show
sharp edges which may injure the child or snag on its clothing (or cords, necklaces, pacifi er ribbons), causing a strangu-
lation hazard. Check all connection points.
Inspection : Regularly check the box for broken, warped or missing parts. No longer use the bed whenever such parts
are found.
Replacement of parts : Allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the box near a heat source such as electrical heating, gas heating, etc. in order to avoid any
fi re hazard.
Maintenance : Only clean the box with soap or any other mild cleaning agent without toxic components and with warm
water.
To get beautiful and undamaged furniture work carefully.
Use a clean blanket and remove any screws or the like.
This assembly is better done with two people.
Work slower and your satisfaction will be better.
20
