QU-AX Basic Baby 55619-M2-WB Series User manual

By Quax nv
Karel Picquélaan 84
B-9800 Deinze
T 00 32 9 380 80 95
Handboek Manuel Handbuch Manual
V1.5 May 2015
55619-M2-WBxxx
Bad- en luiermeubel
Baignoire et table à langer
Wickel- und Bademöbel
Bath and diaper cabinet
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20
Tested by Notified Bodies
For children with a body weight no more than 11 kg and a maximum age of 12 months
Attention : baskets are optional
EN 12221:2008+A1:2013
Répond aux exigences de sécurité
Meets the safety prescriptions
Voldoet aan de veiligheidsvoorschriften
Entspricht den beschriebenen Sicherheitsvorschriften

1. Waarschuwingen
GEBRUIK
Enkel te gebruiken voor kinderen met een maximaal gewicht van 11 kg en een maximale
leeftijd van 12 maand.
Stel het badmeubel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het badmeubel of alle onderdelen zich in goede
staat bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen
of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophang-
ing betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het badmeubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het badmeubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
het badmeubel.
Brandgevaar : Plaats het badmeubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas
verwarming enz., om brandgevaar te vermijden.
Gebruik van wieltjes : Indien het badmeubel voorzien is van wieltjes met remsysteem, dan moeten ze geblok-
keerd worden tijdens het gebruik van het meubel.
Gebruik van een luierkussen : Dit meubel werd getest met een Quax luierkussen met opstaande randen artikel
54102-EU-xx (Afmeting : 50*70*9H cm). Het gebruik van de kommode met dit luierkussen biedt je de veiligheid
omschreven in de Europese norm 12221.
Onderhoud : Reinig het badmeubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische
bestanddelen en met warm water. Ten einde opzwelling van de houtplaten tegen te gaan dient elk gemorst
product dadelijk te worden weggenomen en opgekuist.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.
2
By Quax nv
55619-M2-WBxxx
Bad- en luiermeubel
Wickel- und Bademöbel
[email protected]
Baignoire et table à langer
Bath and diaper cabinet

2. Veiligheid en algemene gegevens
3
Veiligheid
Dit badmeubel voldoet aan de veiligheidsvoorschriften omschreven in de norm EN
12221:2008+A1:2013.
Productinformatie
Afmetingen van het gemonteerde badmeubel : 75x54x96H cm
Inclusief een badkuip in pvc kleur wit
Inclusief een luierkussen
Structuur : massieve mdf en beuk
Afwerking : nitrocellulose-systeem aangebracht in 3 lagen en getest op EN 71-3 voor grond-
en eindlak.
Beschikbare kleuren (xxx) : 100 White
Gewicht : 12 kg
Garantie
De zichtbare waarschuwingssticker is permanent. Deze wegnemen zal schade toebrengen
aan de lak. Wij kunnen hiervoor niet verantwoordelijk gesteld worden.
Dit badmeubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
By Quax nv
55619-M2-WBxxx
Bad- en luiermeubel
Wickel- und Bademöbel
[email protected]
Baignoire et table à langer
Bath and diaper cabinet

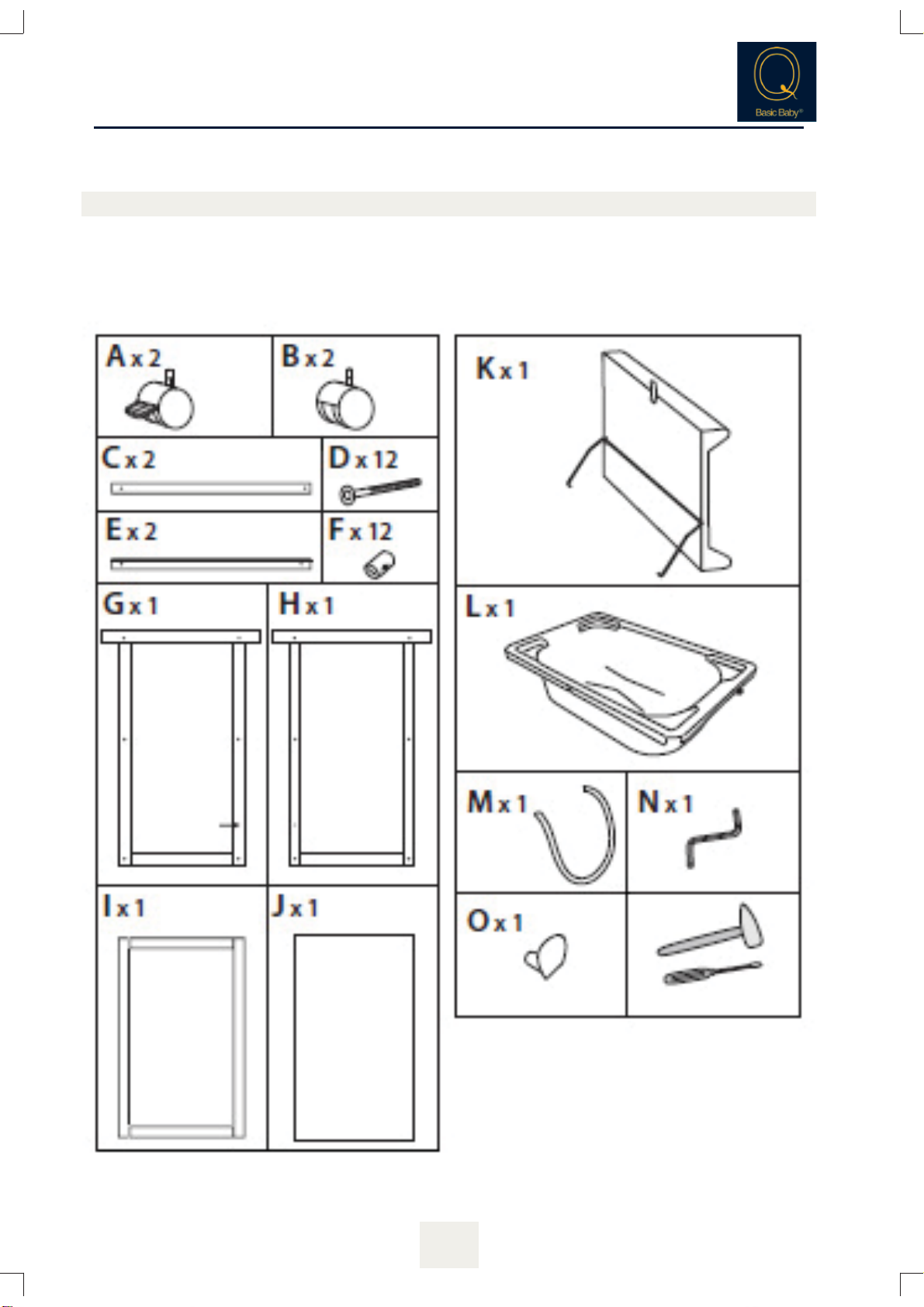

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
Boorgat om
het luierkus-
sen te beves-
tigen
Bovenste
legplank Onderste legplank
Badstop Benodigde werktuigen
4
By Quax nv
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet

4. Het in elkaar zetten van het meubel

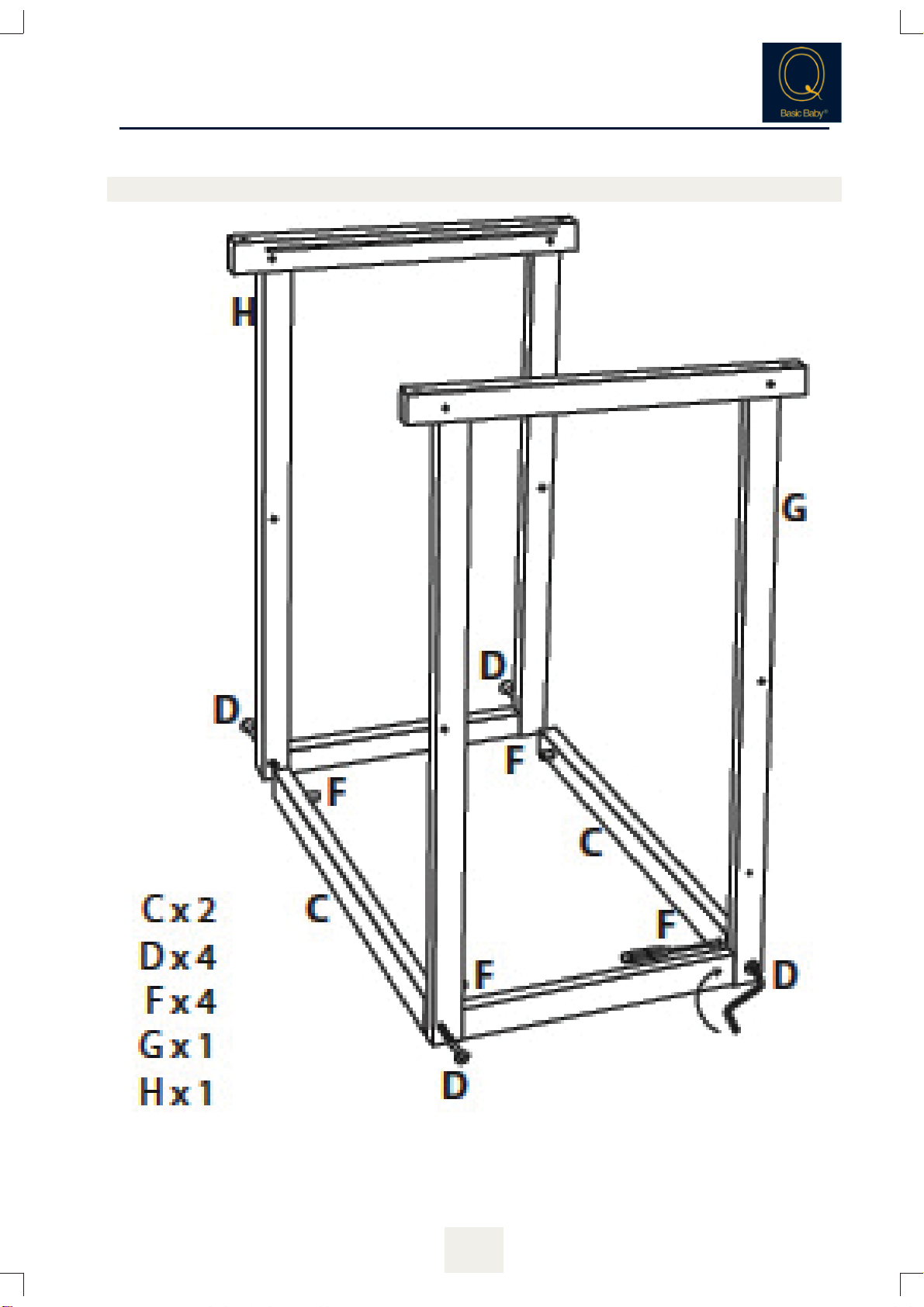

Stap 1 : Gebruik beide kaders G en H, de bovenste dwarsbalken C, vier excentrieken F en vier bouten D
Duw de excentrieken (F) in de voorziene boringen aan de binnenkant de dwarslatten (C). Plaats de dwarslat-
ten tussen de kaders (Gen H). Duw de bouten (D) in de voorziene boringen bovenaan de kaders en span de
excentrieken aan.
5
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

Stap 2 : Gebruik de onderdelen van stap 1, de bovenste legplank I, de onderste legger J, de onderste dwars-
balken E, acht excentrieken F, acht bouten D en de vier wielen A (met rem) en B (zonder rem)
Duw vier excentrieken (F) in de voorziene boringen aan de binnenkant de bovenste legplank (I). Plaats de leg-
ger tussen de kaders. Duw vier bouten (D) in de voorziene boringen in het midden van de kaders en span de
excentrieken niet volledig aan. Schuif de onderste legger (J) tussen de onderste dwarsbalken (E) en duw vier
excentrieken (F) in de voorziene openingen aan de binnenkant de dwarsbalken. Plaats de legger tussen de ka-
ders. Duw vier bouten (D) in de voorziene boringen onderaan de kaders en span alle excentrieken aan. Plaats
de wielen (Aen B) in de voorziene boringen onderaan de kaders.
6
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

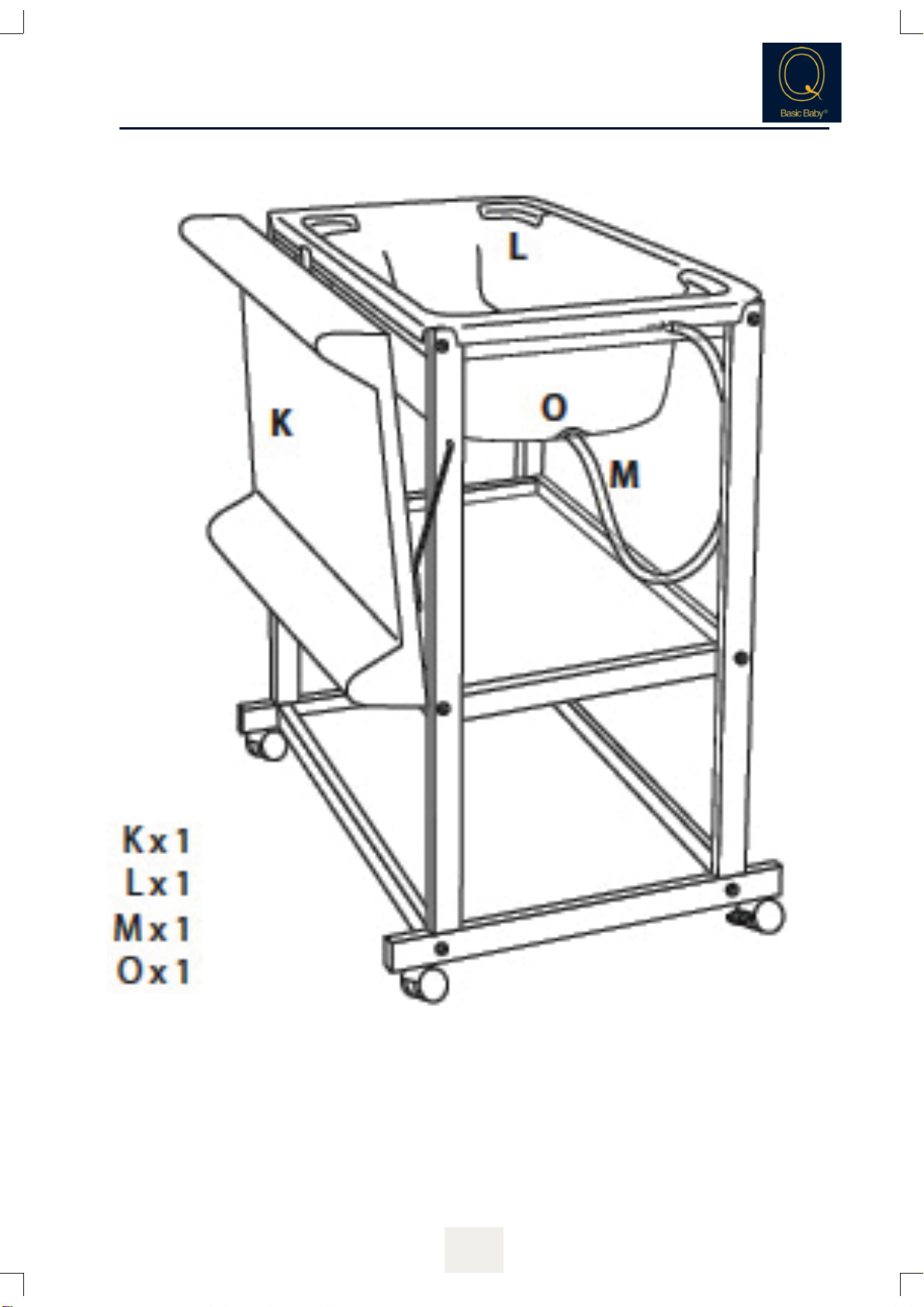

Stap 3 : Gebruik de onderdelen van stap 2, de badkuip L, het luierkussen K, de badstop Oen de waterafvoer M
Duw de badkuip (L) op de houten structuur. Plaats de badstop (O) aan de binnenkant van de badkuip. Neem
deze weg om naderhand het water te laten weglopen. Duw de waterafvoer (M) op de afloop aan de buitenkant
van de badkuip en duw het uiteinde ervan op dop bovenaan de badkuip. Plaats het luierkussen (K) bovenop de
badkuip en duw de uiteinden van de metaalgrepen in de voorziene boringen van de staanders van het frame.
Om het kussen te verplaatsen, hou het kussen vast bij de greep en duw het weg van de badkuip. Om het terug
te plaatsen trek je het bij de lus naar omhoog.
7
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

1. Avertissements
AGE ET USAGE
Pour les enfants jusqu’à 12 mois et pesant au maximum 11 kg.
Assemblez le meuble de bain suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage du meuble de bain.
Mise en service : Avant d’utiliser le meuble de bain prenez soin que tous les éléments se trouvent en bon état,
sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser l’enfant ou accrocher ses vête-
ments (cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement.
Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble de bain pour détecter les pièces cassées, tordues ou man-
quantes. Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate du meuble de bain.
Utilisation des roulettes : Si le meuble est muni de roulettes verrouillables, elles doivent être bloquées lors de
l’utilisation du dispositif.
Utilisation d’un coussin à langer : Ce meuble a été testée avec le coussin à langer avec rebords Quax article
54102-EU-xx (Dimensions : 50*70*9H cm). L’utilisation de la commode avec ce coussin vous garanti la sécurité
décrite dans la norme européenne 12221.
Nettoyage et entretien : Nettoyez le meuble de bain avec du savon ou un détergent sans éléments toxiques,
dilué dans de l’eau tiède. Afin de contrer le gonflement des panneaux de bois tout écoulement doit être
immédiatement retiré et nettoyé.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIRE ATTENTIVE-
MENT.
8
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

2. Sécurité et données générales
Sécurité
Ce meuble de bain répond aux exigences de sécurité décrites dans la norme EN
12221:2008+A1:2013.
Information produit
Dimensions du meuble assemblé : 75x54x96H cm
Inclusif une baignoire en pvc blanc
Inclusif un coussin à langer
Structure : mdf massif et hêtre
Achèvement : système nitrocellulosique appliqué en 3 couches et testé conformément à EN
71-3 pour les couches de fond et les couches de finition.
Coloris disponibles (xxx) : 100 White
Poids : 12 kg
Garantie
L’autocollant d’avertissement visible est permanent. Le retirer endommagera la peinture.
Nous ne pouvons pas être tenu responsable pour ce dégât.
Ce meuble de bain bénéficie d’une garantie de deux ans contre tout défaut de fabrication et
sur présentation d’une preuve d’achât.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
9
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

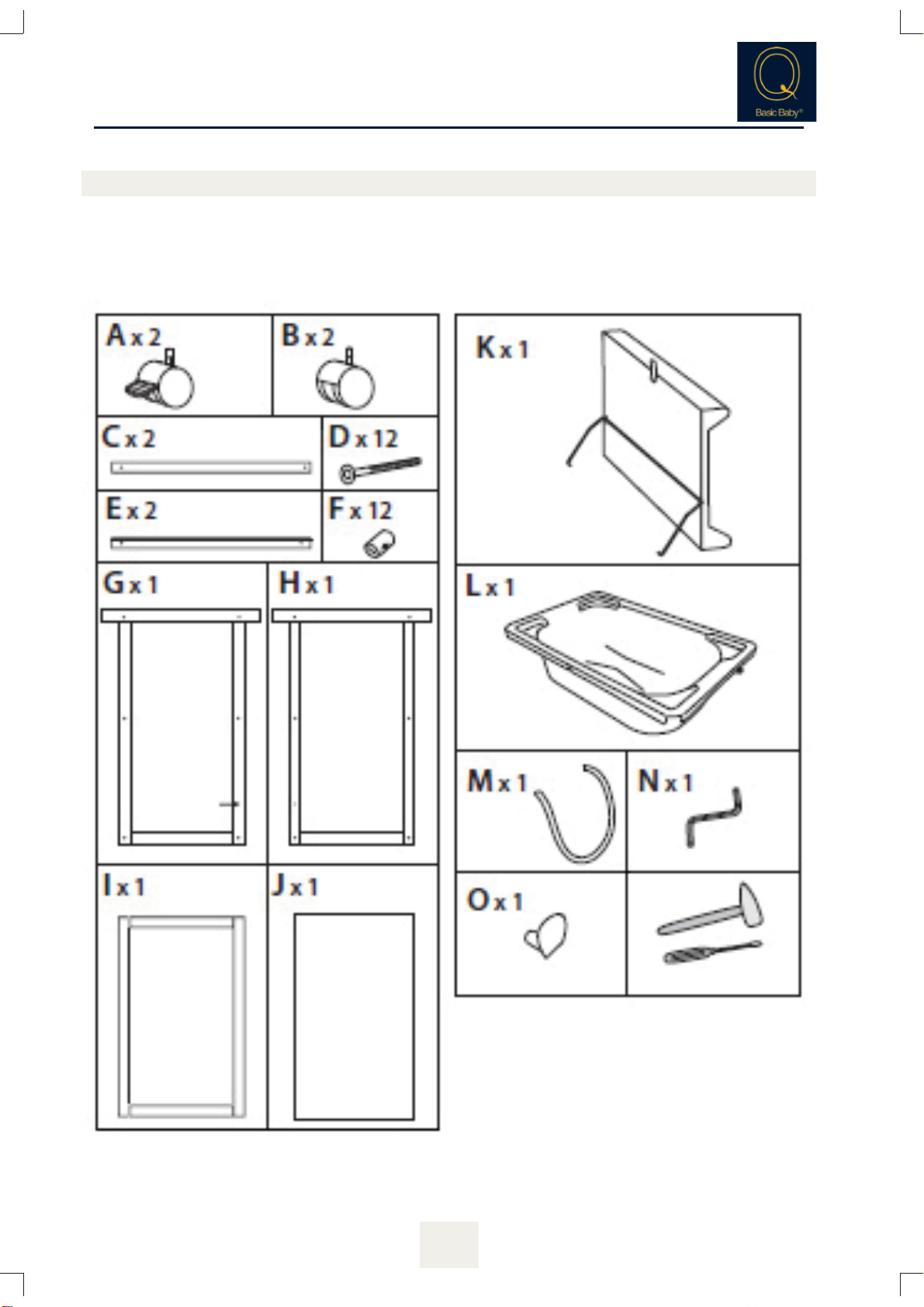

3. Liste des pièces détachées
Perçage pour
fixer le cous-
sin à langer
Etagère
supérieure Etagère inférieure
Bouchon de baignoire Outils nécessaires
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
10
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

4. Montage du meuble
Etape 1 : Utilisez les deux cadres G et H, les traverses supérieures C, quatre excentriques F et quatre boulons D
Poussez les excentriques (F) dans les perçages prévues à l’intérieur de traverses (C). Placez les traverses entre
les cadres (Get H). Poussez les boulons (D) dans les trous prévus en haut des cadres et serrez les excentriques.
11
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

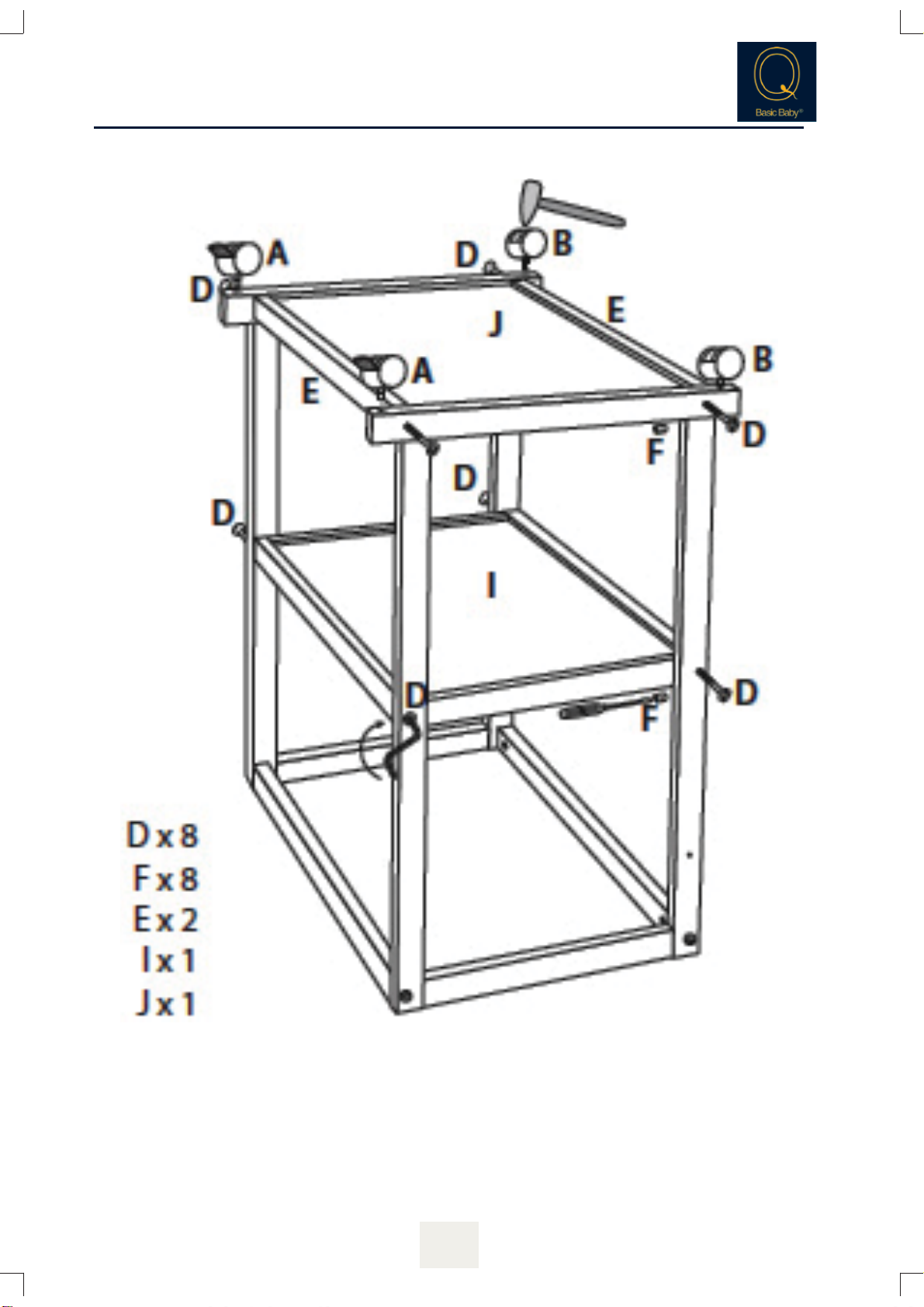

Etape 2 : Utilisez les pièces de l’étape 1, l’étagère supérieure I, l’étagère inférieure J, les traverses inférieures E,
huit excentriques F, huit boulons D et les quatre roulettes A (avec frein et B (sans frein)
Poussez quatre excentriques (F) dans les perçages prévues à l’intérieur de l’étagère supérieure (I). Placez
l’étagère entre les cadres. Poussez quatre boulons (D) dans les trous prévus au milieu des cadres et ne serrez
pas entièrement les excentriques. Glissez l’étagère inférieure (J) entre les traverses inférieures (E) et poussez
quatre excentriques (F) dans les ouvertures à l’intérieur des traverses. Placez l’étagère entre les cadres. Pous-
sez quatre boulons (D) dans les trous prévus en bas des cardres et serrez l’ensemble des excentriques. Poussez
les roulettes (Aet B) dans les perçages prévues en bas des cadres.
12
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

Etape 3 : Utilisez les pièces de l’étape 2, la baignoire L, le coussin à langer K, le bouchon de la baignoire Oet
le tube de drainage M
Poussez la baingoire (L) sur la structure en bois. Insérez le bouchon (O) dans l’ouverture à l’intérieur de la
baignoire. Enlevez ce bouchon pour drainer l’eau par la suite. Poussez la tube de drainage (M) sur la sortie d’eau
à l’extérieur de la baignoire et poussez la fin de cette tube sur le capuchon au-dessus de la baignoire. Placez le
coussin à langer (K) sur le dessus de la baignoire et poussez les extrémités des tiges métalliques dans les trous
prévus aux montants du cadre. Maintenez le coussin par sa poignée pour le déplacer et poussez-le vers le bas.
Pour le remettre tirez la boucle vers le haut.
13
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

1. Warnungen
ALTER UND BENUTZUNG
Nur für Kinder bis 11 kg und 12 Monate alt.
Bauen sie das Bademöbel zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Bademöbel.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Bademöbel, ob sich alle Teile in gutem Zustand befinden,
gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte oder es mit
der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhän-
gungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie das Bademöbel regelmäßig angesichts zerbrochener, verzerrter oder verschwun-
dener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Bademöbel unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertriebs-
gesellschaft.
Brandgefahr: Setzen Sie das Bademöbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel
der elektrischen Heizung, Gasheizung usw. aus.
Räder : Falls das Bademöbel mit Räder mit Bremse ausgestattet ist, müssen Sie blockiert werden während des
Gebrauches von das Möbel.
Gebrauch eines Wickelkissen : Dieses Möbel wurde mit einen Wickelkissen mit erhöhten Ränder Quax ge-
testet,Artikel 54102-EU-xx (Grösse : 50*70*9H cm). Die Verwendung der Kommode mit dieses Kissen gibt Ihnen
die Sicherheit beschrieben in der Europäischen Norm 12221.
Pflege: Reinigen Sie das Bademöbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische
Bestandteile und mit warmem Wasser. Um die Schwellung der Holzplatten zu begegnen, muss man jedes
Verschüttetes Material sofort entfernen und aufräumen.
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENT-
FERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZERSTÖREN
ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.
14
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Bademöbel entspricht den im Standard EN 12221:2008+A1:2013 beschriebenen
Sicherheitsvorschriften.
Productinformation
Abmessungen des Möbels : 75x54x96H cm
Mit einer Badewanne aus weißem PVC
Mit einem Wickelkissen
Struktur : massiver Mdf und Büche
Endbearbeitung: Nitrocellulose-system angebracht in 3 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Verfügbare Farben (xx) : 100 White
Gewicht : 12 kg
Garantie
Der sichtbare Warnaufkleber ist permanent. Dieser entfernen wird den Lack Schäden. Wir
können dafür nicht verantwortlich gemacht werden
Für dieses Bademöbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels
Vorzeigung einer Einkaufsnachweis.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
15
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Beschläge in der Verpackung.
Bohrung für
Windelkissen
Befestigung
Obersten
Regal Unteren Regal
Badewanne Stop Benötigte Werkzeuge
16
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

4. Zusammenbau des Möbles
Schritt 1 : Benutzen Sie beide Rahmen G und H, die obere Querbalken C, vier Exzenter F und vier Bolzen D
Drücken Sie die Exzenter (F) in die vorgesehenen Löcher an der Innenseite der Querträger (C). Stellen Sie die
Querstangen zwischen den Rahmen (Gund H). Drücken Sie die Bolzen (D) in die vorgesehenen Bohrungen an
der Oberseite der Rahmen und die Exzenter anziehen.
17
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

Schritt 2 : Benutzen Sie die Bauteile des Schrittes 1, die obersten Regal I, die unteren Regal J, die unteren
Querträger E, acht Exzenter F, acht Bolzen D und die vier Rädern A (mit Bremse) und B (ohne Bremse)
Drücken Sie vier Exzenter (F) in die vorgesehenen Bohrungen auf der Innenseite der oberen Regal (I). Stellen
Sie die Regal zwischen den Rahmen. Drücken Sie vier Bolzen (D) in den Bohrungen in der Mitte der Rahmen
und die Exzenter nicht vollständig anziehen. Schieben Sie die untere Regal (J) zwischen den unteren Querträger
(E) und drücken Sie vier Exzenter (F) in die Öffnungen auf der Innenseite der Querträger. Stellen Sie die Regal
zwischen den Rahmen. Drücken Sie vier Bolzen (D) in die Bohrungen an der Unterseite der Rahmen und alle
Exzenter anziehen. Drücken Sie die Räder (Aund B) in die Bohrungen an der Unterseite der Rahmen.
18
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

Schritt 3 : Benutzen Sie die Bauteile des Schrittes 2, die Badewanne L, das Windelkissen K, Die Badewanne-
stop Ound das Wasserablaufrohr M
Schieben Sie die Badewanne (L) auf der Holzstruktur. Stellen Sie die Badewannenstop (O) auf der Innenseite
der Badewanne. Entfernen Sie diese um das Wasser anschließend ablaufen zu lassen. Drücken Sie die Was-
serauslaß (M) auf der Öffnung an derAußenseite der Badewanne und schieben Sie das Rohrende auf die Kappe
auf der Oberseite der Wanne. Stellen Sie das Windelkissen (K) auf der Oberseite der Wanne und drücken Sie
die Enden der Metallstangen in die vorgesehenen Bohrungen der Pfosten des Rahmens. Um das Kissen zu
verschieben halten Sie es fest am Griff und schieben Sie es weg von der Wanne. Ziehen Sie das Kissen in der
Schleife zum ersetzen.
19
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv

1. Warnings
AGE AND USE
For children with a body weight no more than 11 kg and a maximum age of 12 months.
Assemble the cabinet following the instructions hereunder.
Do not change the design and the assembly method of this bathing cabinet.
Introduction : before putting into use, check if all parts of the bathing cabinet are in good condition, well tight-
ened, and do not show sharp edges which may injure the child or snag on its clothing (or cords, necklaces, paci-
fier ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the bathing cabinet for broken, warped or missing parts. No longer use this furniture
whenever such parts are found.
Replacement of parts : allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the bathing cabinet near a heat source such as electrical heating, gas heating, etc. in
order to avoid any fire hazard.
Use of wheels : when lockable wheels/castors are fitted to the bathing cabinet, they need to be locked when the
cabinet is in use.
Use of a changing pad : this bathing cabinet was tested with a Quax diaper cushion with raised edges, article
54102-EU-xx (Size : 50*70*9H cm). The use of the extension with this changing pad gives you the securit de-
scribed in European Standard 12221.
Maintenance : Only clean the bathing cabinet with soap or any other mild cleaning agent without toxic compo-
nents and with warm water. In order to counter the swelling of the wood panels any spillages should be
immediately removed and cleaned up.
TOAVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING THIS
ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BABIES AND
CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
ENGLISH
IMPORTANT -RETAIN FOR FUTURE REFE-
RENCE - READ CAREFULLY.
20
55619-M2-WBxxx
[email protected]
Bad- en luiermeubel
Wickel- und Bademöbel Baignoire et table à langer
Bath and diaper cabinet By Quax nv
