QU-AX CAMILLE 76 10 04 0 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.0 Nov 2013
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20

Quax®
First dreams
First steps
GEBRUIK
Stel het bureel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdel-
en zich in goede staat bevinden, goed aangespannen zijn en geen scherpe randen ver-
tonen, waardoor een kind zich kan kwetsen of blijven hangen met zijn kledij (of koordjes,
halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging betekent. Con-
troleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of
verdwenen zijn. Bij vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de
fabrikant of verdeler van dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische
verwarming, gas verwarming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel
zonder toxische bestanddelen en met warm water.
www.quax.eu [email protected]
2
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAAD-
PLEGING EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN, ALLE PLASTIEKVERPAKKING WEG TE NE-
MEN EN TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
1. Waarschuwingen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van het gemonteerde bureel : 100x60x74H cm
Structuur : mdf en massieve den
Afwerking : nitrocellulose-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak
Beschikbare kleuren (xx) : 14 Milk
Nettogewicht : 23 kg
Garantie
Het bureel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

Quax®
First dreams
First steps

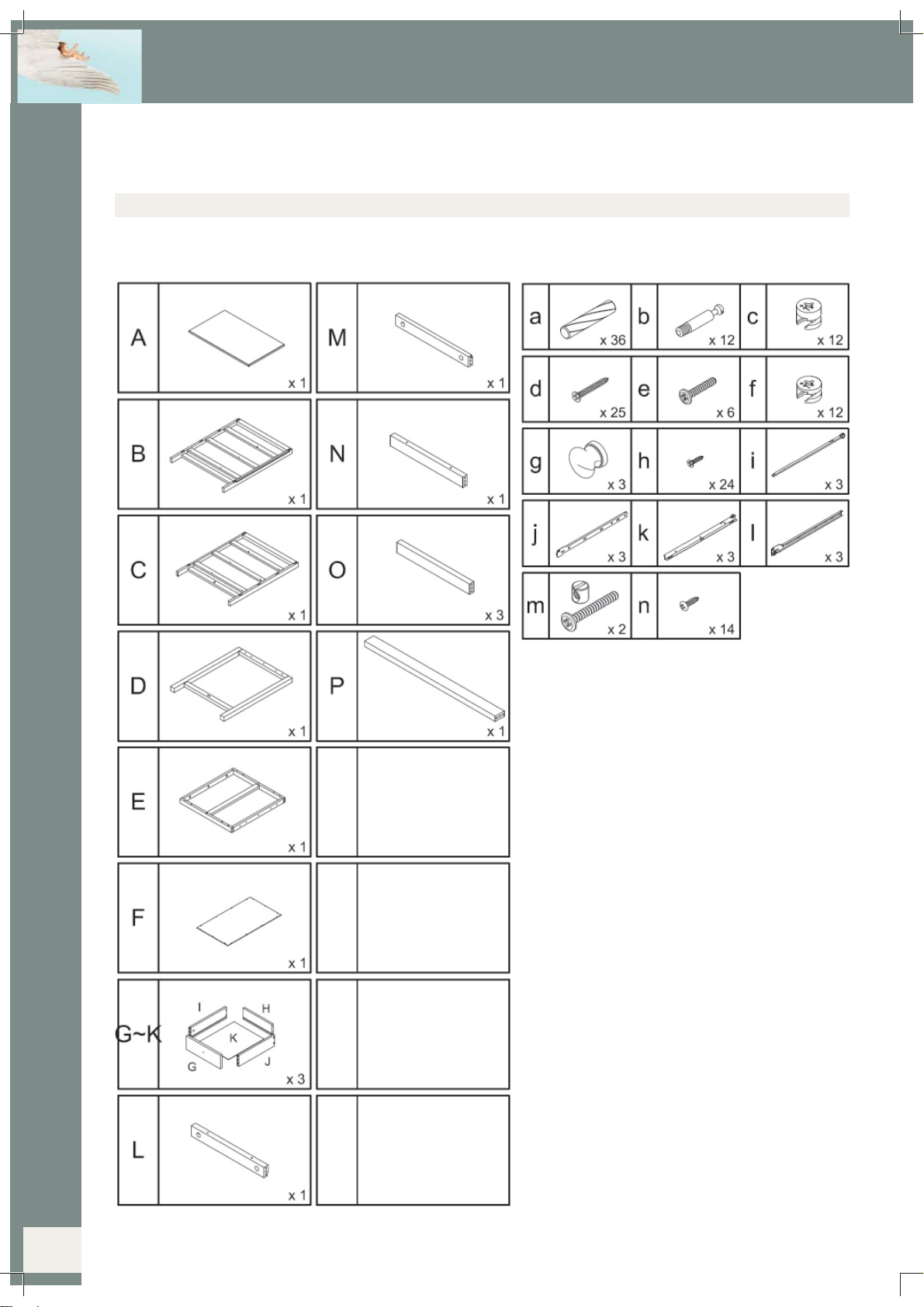

3. Onderdelenlijst
www.quax.eu [email protected]
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
4
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
4. Het in elkaar zetten van het bureel

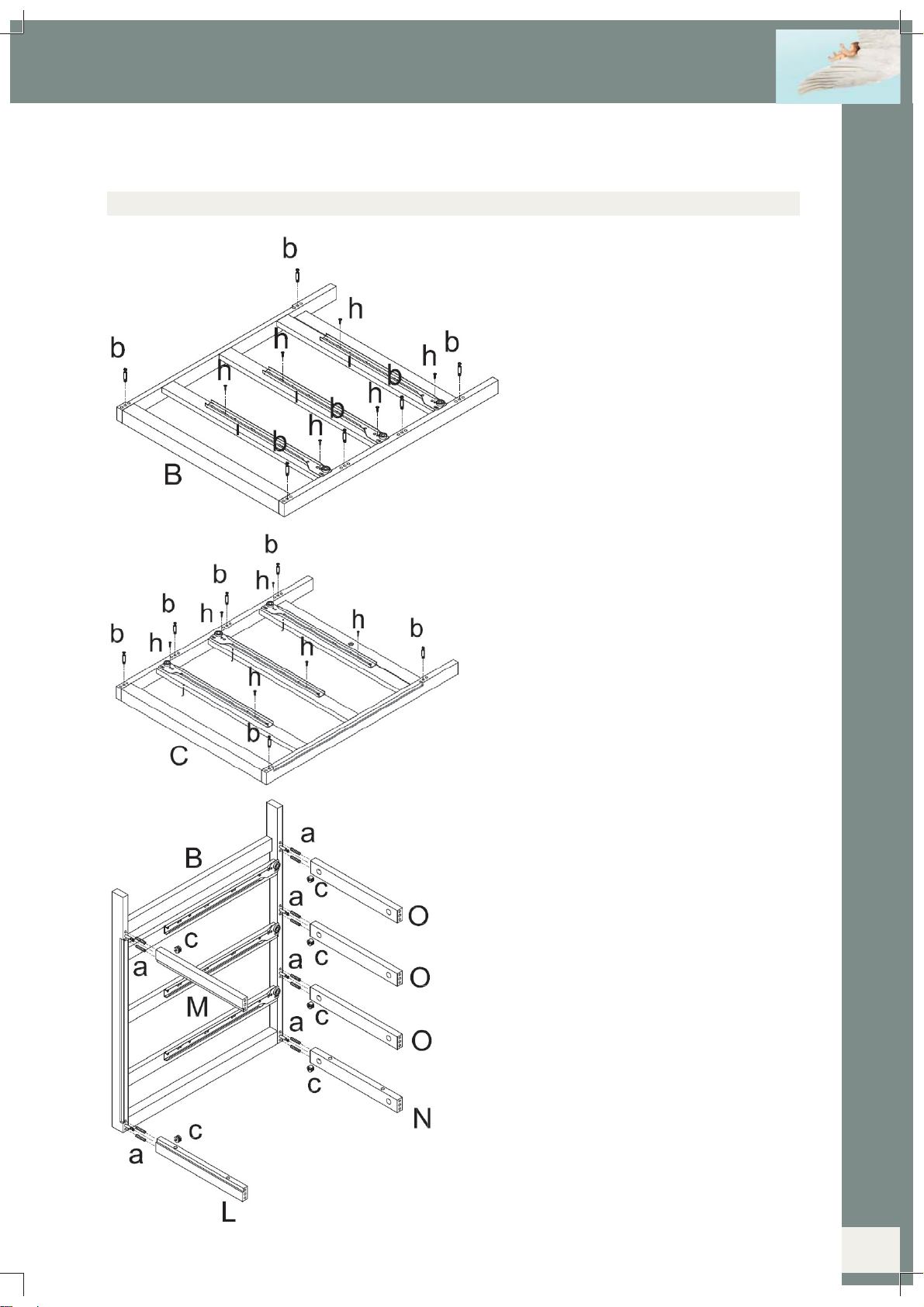

Stap 1 : Gebruik de linkerzijde B, drie la-
dengeleiders l, zes houtschroeven h en
zes verbindingsbouten b
Draai de verbindingsbouten (b) vast in de
voor-ziene gaten van de linkerzijde (B).
Plaats de ladengeleiders (l) op hun voorz-
iene plaats. Duw de houtschroeven (h) in
de voorziene openingen van de geleiders
en draai deze vast in de eindzijde.
Stap 2 : Gebruik de tussenzijde C, drie ladenge-
leiders j, zes houtschroeven h en zes verbind-
ingsbouten b
Draai de verbindingsbouten (b) vast in de voor-
ziene gaten van de tussenzijde (C). Plaats de lad-
engeleiders (j) op hun voorziene plaats. Duw de
houtschroeven (h) in de voorziene openingen van
de geleiders en draai deze vast in de tussenzijde.
Stap 3 : Gebruik de onderdelen van stap 1, de vier
voorste dwarsbalken O, de onderste rugdwarsbalk
M, de bovenste rugdwarsbalk L, zes houten deugels
aen zes excentrieken c
Plaats de houten deugels (a) en de excentrieken (c)
in de voorziene openingen van alle dwarsbalken (O,
M en L). Duw alle dwarsbalken met hun deugels in
de voorziene gaten en over de verbindingsbouten
van de linkerzijde en span de excentrieken aan.
5
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]

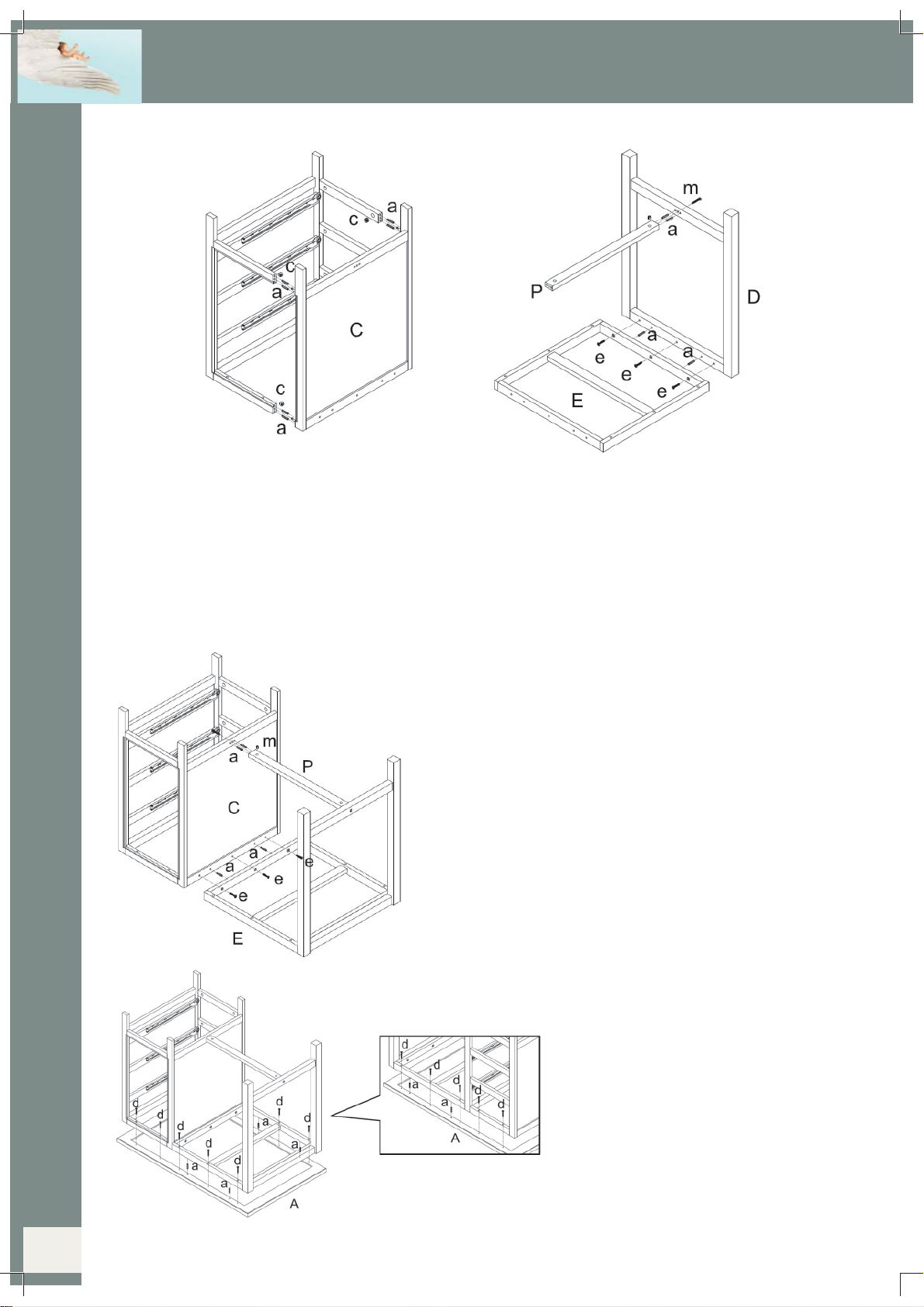

Stap 4 : Gebruik de onderdelen van stap 2en 3, de tussendwarsbalk P, zeven houten deugels a, één cylin-
drische moer en bout m, vier excentrieken c, de rechterzijde D, het steunblad E en 3 houtschroeven e
Plaats vier houten deugels (a) en vier excentrieken (c) in de voorziene openingen van de bovenste en onderste
dwarsbalk. Duw de tussenzijde (C) met zijn verbindingsbouten in de gaten van alle dwarsbalken en span de
excentrieken aan. Plaats een houten deugel (a) en een cylindrische moer (m) in de voorziene openingen van de
tussendwarsbalk (P). Duw de dwarsbalk met zijn deugel in het gat van rechterzijde (D). Duw de bout (m) in de
boring van de zijde en draai vast. Duw twee houten deugels (a) in de voorziene openingen van de rechterzijde
(D). Duw het steunblad (E) over de deugels, plaats drie houtschroeven (e) in de boringen van het blad en draai
ze vast in de zijde.
Stap 5 : Gebruik de onderdelen van stap 4, drie houten deugels
a, één cylindrische moer en bout m en 3 houtschroeven e
Duw de houten deugels (a) in de voorziene openingen onder- en
bovenaan de tussenzijde (C). Plaats een cylindrische moer (m) in
de voorziene opening van de tussendwarsbalk (P). Duw de bout
(m) in de boring van de zijde en draai vast. Duw het potenstel over
de deugels, plaats drie houtschroeven (e) in de boringen van het
steunblad (E) en draai ze vast in de tussenzijde.
Stap 6 : Gebruik de onderdelen van stap 5,
de top A, vier houten deugels aen tien hout-
schroeven d
Plaats de houten deugels (a) in de voorziene
openingen aan de onderkant van de top (A).
Duw het bovenblad met zijn deugels in de
gaten van het onderstel. Plaats één voor één
een houtschroef in de voorziene openingen
onderaan het onderstel en draai vast in het
bovenblad.
6
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
Stap 7 : Gebruik de onderdelen van stap 6, de
rug F en de 14 houtschroeven n
Plaats de rug (F) achteraan het bureel, steek
de houtschroeven (n) in de voorziene openin-
gen van de rug en draai deze vast.
Stap 8 : Gebruik de onderdelen voor de laden : de fronten G, de ruggen H, de zijden I en J, de bodems K,
vijftien houtschroeven d, drie handgrepen g, twaalf verbindingsbouten b, twaalf excentrieken f, zes houten
deugels a, drie ladengeleiders i, drie ladengeleiders k en twaalf houtschroeven h
Voor één lade. Plaats de rug (G) tussen de ladenzijden (I en J). Duw aan beide kanten van de zijden twee
houtschroeven (d) door de voorziene openingen en draai deze vast. Schuif de bodem (K) in de groeven
van de zijden en de rug. Draai 4 verbindingsbouten (b) in de voorziene openingen van een front (G). Hou
de handgreep (g) op haar plaats en bevestig met een houtschroef (d). Duw twee houten deugels (a) in
de boringen van de zijden. Steek vier excentrieken (f) in de gaten van de zijden. Duw het front met de
verbindingsbouten in de gaten van de zijden en draai de excentrieken vast. Plaats de geleiders (ien k) op
de buitenkant de zijden en bevestig met vier houtschroeven (h). Herhaal voor de andere laden.
Stap 9 : Gebruik de onderdelen van stap 7en 8
Schuif de laden op hun plaats.
7
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

Quax®
First dreams
First steps
USAGE
Assemblez le bureau suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce bureau.
Mise en service : Avant d’utiliser du bureau prenez soin que tous les éléments se trou-
vent en bon état, sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient
blesser un enfant ou accrocher ses vêtements (cordons, colliers ou rubans pour sucettes),
qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tor-
dues ou manquantes. Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à
obtenir chez le fabricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de
forte chaleur, tels que des chauffages électriques, au gaz etc. à proximité immédiate de
l’armoire.
Nettoyage et entretien : Nettoyez le bureau avec du savon ou un détergent sans élé-
ments toxiques, dilué dans de l’eau tiède.
www.quax.eu [email protected]
FRANCAIS
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION UL-
TERIEURE ET A LIRE SOIGNEUSEMENT AFIN D’ÉVITER DES ACCIDENTS.
POUR ÉVITER TOUT RISQUE D’ÉTOUFFEMENT, PRIÈRE DE RETIRER
L’EMBALLAGE PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE
DE LE DÉTRUIRE OU DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
8
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

First steps
First dreams
Quax®
2. Sécurité et données générales
www.quax.eu
[email protected]
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions du bureau assemblé : 100x60x74H cm
Structure : Mdf et pin massif
Achèvement : Système de laque NC appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition.
Coloris disponibles : 14 Milk
Poids net : 23 kg
Garantie
Cet armoire bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
9
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
www.quax.eu [email protected]
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
10
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
4. Montage du bureau
11
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen
Etape 1 : Utilisez le côté gauche B, trois
glissières l, six vis à bois h et six boulons
de raccord b
Serrez les boulons de raccord (b) dans les
ouvertures prévues du côté gauche (B).
Placez les glissières (l) sur leur emplace-
ment prévu. Poussez les vis à bois (h) dans
les ouvertures prévues des glissières et fi-
xez-les dans le côté terminal.
Etape 2 : Utilisez le côté intermédiaire C, trois
glissières j, six vis à bois h et six boulons de rac-
cord b
Serrez les boulons de raccord (b) dans les ouver-
tures prévues du côté intermédiaire (C). Placez
les glissières (j) sur leur emplacement prévu.
Poussez les vis à bois (h) dans les ouvertures
prévues des glissières et fixez-les dans le côté
intermédiaire.
Etape 3 : Uitlisez les pièces de l’étape 1, les quatre
traverses frontales O, la traverse dorsal inférieure M,
la traverse dorsal supérieure L, six chevilles en bois
aet six excentriques c
Insérez les chevilles en bois (a) et les excentriques
(c) dans les ouvertures prévues dans toutes les tra-
verses. (O, M et L). Poussez toutes les traverses
avec leurs chevilles dans les trous prévus et à tra-
vers les boulons de raccord du côté gauche et serrez
les excentriques.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
12
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen
Etape 4 : Utilisez les pièces des étapes 2et 3, la traverse intermédiaire P, sept chevilles en bois a, un écrou
cylindrique et son boulon m, quatre excentriques c, le côté droit D, le plateau de support E et 3 vis à bois e
Insérez quatre chevilles en bois (a) et quatre excentriques (c) dans les ouvertures prévues de la traverse su-
périeure et inférieure. Poussez le côté intermédiaire (C) avec ses boulons de raccord dans les trous de toutes
les traverses et serrez les excentriques. Insérez une cheville en bois (a) et un écrou cylindrique (m) dans les
ouvertures prévues de la traverse transversale (P). Poussez la traverse avec son cheville dans le perçage du
côté droit (D). Poussez le boulon (m) dans le trou du côté et serrez-le. Insérez deux chevilles en bois (a) dans les
ouvertures prévues du côté droit (D). Poussez le plateau de support (E) à travers les chevilles, insérez trois vis
à bois (e) dans les perçages du plateau et serrez-les dans le côté.
Etape 5 : Utilisez les pièces de l’étape 4, trois chevilles en bois a,
un écrou cylindrique et son boulon m et 3 vis à bois e
Insérez les chevilles en bois (a) dans les ouvertures prévues en
bas et en haut du côté intermédiaire (C). Insérez un écrou cylin-
drique (m) dans l’ouverture de la traverse transversale (P). Pous-
sez le boulon (m) dans le trou du côté et serrez-le. Poussez le
piètement à travers les chevilles, insérez les trois vis à bois (e)
dans les perçages du plateau de support (E) et serrez-les dans le
côté intermédiaire.
Etape 6 : Utilisez les pièces de l’étape 5, le
plateau A, quatre chevilles en bois aet dix
vis à bois d
Insérez les chevilles en bois (a) dans les
ouvertures prévues sur la face inférieure
du plateau (A). Poussez le plateau avec
ses chevilles dans les trous du piètement.
Insérez un par un une vis à bois dans les
perçages en bas du piètement et serrez-les
dans le plateau.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen
Etape 7 : Utilisez les pièces de l’étape 6, le dos
F et les 14 vis à bois n
Placez le dos (F) à l’arrière du bureau, insérez
les vis à bois (n) dans les ouvertures prévues
dans le dos et serrez-les.
Etape 8 : Utilisez les pièces pour les tiroirs : les fronts G, les dos H, les côtés I et J, les fonds K, quinze vis
à bois d, trois poignées g, douze boulons de raccord b, douze excentriques f, six chevilles en bois a, trois
glissières i, trois glissières k et douze vis à bois h
Pour un tiroir. Insérez le dos (G) entre les côtés du tiroir (I et J). Poussez deux vis à bois (d) dans les ouver-
tures prévues par face des côtés et serrez-les. Glissez le fond (K) dans les rainures des côtés et du dos.
Fixez 4 boulons de raccord (b) dans les ouvertures prévues au panneau frontal (G). Tenez la poignée (g) à
sa place et fixez-la avec un vis à bois (d). Insérez deux chevilles en bois (a) dans les perçages des côtés.
Insérez quatre excentriques (f) dans les perçages externes des côtés. Poussez le front avec ses boulons
de raccord dans les trous des côtés et serrez les excentriques. Placez les glissières (iet k) sur les faces
extérieures des côtés et fixez-les avec les vis à bois (h). Répétez l’opération pour les les autres tiroirs.
Etape 9 : Utilisez les pièces des étapes 7et 8
Glissez les tiroirs en place.

Quax®
First dreams
First steps
BENUTZUNG
Bauen sie den Schreibtisch zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses .
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem
Zustand befinden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen
ein Kind sich verletzen könnte oder es mit der Kleidung hängen bleiben könnte (oder
Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kon-
trollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie den Schreibtisc regelmäßig angesichts zerbrochener, verz-
errter oder verschwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch
des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller
oder beim Vertriebsgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle,
wie zum Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmit-
tel ohne toxische Bestandteile und mit warmem Wasser.
www.quax.eu [email protected]
DEUTSCH
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BE-
NUTZUNG DIESES ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICK-
UNGSGEFAHR ZU ENTFERNEN ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
14
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
www.quax.eu
[email protected]
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des zusammengebauten Büro : 100x60x74H cm
Struktur : Mdf und massiver Kiefer
Endbearbeitung: NC-system angebracht in 2 Schichten geprüft auf EN 71-3 für Grund-
und Endlack.
AVerfügbare Farben : 14 Milk
Nettogewicht : 23 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels
Vorzeigung einer Einkaufsnachweis.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
15
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

Quax®Quax®
First dreams
First steps
3. Unterteileliste
www.quax.eu [email protected]
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
16
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
4. Der Zusammenbau des Büros
17
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen
Schritt 1 : Benutzen Sie die linke Seite B,
drei Schubladenführungen l, sechs Holz-
schrauben h und sechs Verbindungsbolzen
b
Drücken Sie die Verbindungsbolzen (b) in
in die vorgesehen Löcher auf der linken
Seite (B). Stellen Sie die Schubladenfüh-
rungen (l) auf ihren zugeordneten Platz.
Drücken Sie die Holzschrauben (h) in die
vorgesehen Offnungen der Führungen und
anziehen in der Endseite.
Schritt 2 : Benutzen Sie die Zwischenseite C, drei
Schubladenführungen j, sechs Holzschrauben h
und sechs Verbindungsbolzen b
Drücken Sie die Verbindungsbolzen (b) in die
vorgesehen Löcher auf der Zwischenseite (C).
Stellen Sie die Schubladenführungen (j) auf
ihren zugeordneten Platz. Drücken Sie die Hol-
zschrauben (h) in die vorgesehen Offnungen der
Führungen und anziehen in der Zwischenseite.
Schritt 3 : Benutzen Sie die Bauteilen von Schritt 1,
die vier vorderen Querträger O, den unteren Rück-
enquerträger M, den oberen Rückenquerträger L,
sechs Holzdübel a und sechs Verbindergehäuse c
Drücken Sie die Holzdübel (a) und die Verbinderge-
hause (c) iin die vorgesehen Offnungen aller Quer-
träger (O, M und L). Drücken Sie alle Traversen mit
ihren Holzdübel in die vorgesehen Löcher und über
die Verbindungsbolzen von der linken Seite und
ziehen Sie die Exzenter an.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
18
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen
Schritt 4 : Benutzen Sie die Bauteilen von Schritt 2und 3, die Quertraverse P, 7 Holzdübel a, einen zylindrischen
Mutter und Bolze m, vier Verbindergehause c, die rechte Seite D, das Stützblatt E und 3 Holzschrauben e
Drücken Sie vier Holzdübel (a) und vier Verbindergehause (c) in die Bohrungen des oberen und unteren Quer-
träger. Drücken Sie die Zwischenseite (C) mit seiner Verbindunsgbolzen in die Löcher aller Balken und spannen
Sie die Exzenter an. Drücken Sie ein Holzdübel (a) und eine zylindrischen Mutter (m) in die vorgesehen Offnung
der Quertraverse (P). Drücken Sie die Querlatte mit seinen Dübel in das Loch der rechte Seite (D). Drücken
sie die Bolze (m) in der Bohrung von der Seite und anziehen. Drücken Sie zwei Holzdübel (a) in die Löcher
der rechte Seite (D). Drücken Sie das Stützblatt (E) über die Dübel, stecken Sie drei Holzschrauben (e) in die
Bohrungen der Tischplatte und in die Seite anziehen.
Schritt5:BenutzenSiedieBauteilenvonSchritt4, dreiHolzdübel
a, einen zylindrischen Mutter und Bolze m und 3 Holzschrauben e
Drücken Sie die Holzdübel (a) in die vorgesehen Löcher oben und
unten an der Zwischenseite (C). Drücken Sie eine zylindrischen
Mutter (m) in das Loch der Quertravers (P). Drücken sie die Bolze
(m) in der Bohrung von der Seite und anziehen. Drücken Sie den
Trägerrahmen über die Dübel und stecken Sie drei Holzschrauben
(e) n die Löcher des Stüttzblatts (E) und in die Zwi-schenseite an-
ziehen.
Schritt 6 : Benutzen Sie die Bauteilen von
Schritt 5, die Obenplatte A, vier Holzdübel a
und zehn Holzschrauben d
Drücken Sie die Holzdübel (a) in die vorge-
sehen Öffnungen an der Unterseite der Ober-
platte (A). Drücken Sie die Oberplatte mit
seinen Holzdübel in die Löcher des Gestells.
Stecken Sie ein für ein eine Holzschraube
in die Löcher an der Unterseite des Gestells
und ziehen Sie sie an in die Oberplatte.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen
Schritt 7 : Benutzen Sie die Bauteilen von
Schritt 6, den Rûcken F und 14 Holzschrauben
n
Stellen Sie die Rücken (F) hinter dem Sch-
reibtisch, stecken Sie die Holzschrauben (n) in
die vorgesehen Offnungen in den Rücken und
festziehen.
Schritt 8 : Benutzen Sie die Teile für die Schubladen : die Frontseiten G, Die Rückseiten H, die Seiten
I und J, den Boden K, fünfzehn Holzschrauben d, drei Handgriffe g, zwölf Verbindungsbolzen b, zwölf
Verbinergehause f, sechs Holzdübel a, drei Schubladenführungen i, drei Schubladenführungen k, zwölf
Holzschrauben h
Für eine Schublade. Stellen Sie die Rückseite (G) zwischen dem Schubladenseiten (I und J). Drücken Sie
auf beiden Seiten der Schubladeseiten zwei Holzschrauben (d) durch die Löcher und festziehen. Schieben
Sie der Boden (K) in den Nuten der Seiten und der Rückseite. Drehen Sie vier Verbindungsbolzen (b) in
die Offnungen einer Front (G). Drücken Sie zwei Holzdübel (a) in den Bohrungen der Seiten. Stecken Sie
vier Exzenter (f) in die Löcher in den Seiten. Drücken Sie die Frontseite mit den Verbindungsbolzen in die
Löcher in den Seiten und die Exzentriker anziehen. Stellen Sie die Schubladeführungen (iund k) an den
Außenseiten der Seiten und anziehen mit 4 holzschrauben (h). Wiederholen für die anderen Schubladen.
Schritt 9 : Benutzen Sie die Bauteilen von Schritt
7und 8
Schieben Sie die Schubladen hinein.

Quax®
First dreams
First steps
USE
Assemble the desk following the instructions hereunder.
Do not change the design and the assembly method of this desk.
Introduction : before putting into use, check if all parts of the desk are in good condi-
tion, well tightened, and do not show sharp edges which may injure a child or snag on its
clothing (or cords, necklaces, pacifier ribbons), causing a strangulation hazard. Check all
connection points.
Inspection : Regularly check the desk for broken, warped or missing parts. No longer use
this furniture whenever such parts are found.
Replacement of parts : allways use original parts, to obtain from the manufacturer or the
distributor.
Fire hazard : Do not place the desk near a heat source such as electrical heating, gas
heating, etc. in order to avoid any fire hazard.
Maintenance : Only clean the desk with soap or any other mild cleaning agent without
toxic components and with warm water.
www.quax.eu [email protected]
ENGLISH
KEEP INA SECURE PLACE FOR FUTURE REFERENCE AND READ CAREFULLY TO
AVOID ACCIDENTS.
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
1. Warnings
20
CAMILLE 76 10 06 0xx Bureau avec trois tiroirs
Desk with three drawers
Bureel met drie laden
Schreibtisch mit drei Schubladen
