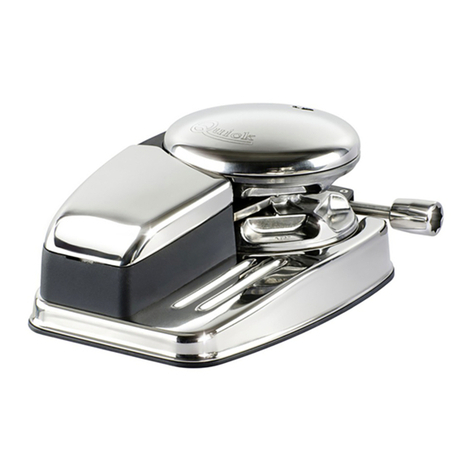

Quick DV5 Dave Series Reference manual

REV 002b
High Quality Nautical Equipment
DV5 DAVE SERIES
DV5 1700 DC
DV5 2000 DC
DV5 2300 DC
DV5 3000 DC
DV5 3000 AC
DV5 HYDRO
CIMA E CATENA SU UN UNICO BARBOTIN
ROPE AND CHAIN ON A SINGLE GYPSY
Manuale di installazione ed uso SALPA ANCORA VERTICALI
Manual of installation and use VERTICAL WINDLASSES
IT
EN

3
DV5 1700/2000/2300/3000W - IT EN - REV002B
INDEX
Pag. 4 Caratteristiche tecniche
Pag. 5 Installazione
Pag. 6 Schema di collegamento 1700 / 2000 / 2300W
Pag. 7 Schema di collegamento 3000W
Pag. 8 Schema di collegamento trifase 3000W 230V
Pag. 9 Schema di collegamento trifase 3000W 400V
Pag. 10 Avvertenze importanti / Uso
Pag. 11/13 Manutenzione
Pag. 14/15 Ricambi
Pag. 16 Salpa ancora idraulico: caratteristiche tecniche - installazione
Pag. 17 Salpa ancora idraulico: schema di collegamento
Pag. 32/33 Disegni dimensioni
Pag. 18 Technical data
Pag. 19 Installation
Pag. 20 Connection diagram 1700 / 2000 / 2300W
Pag. 21 Connection diagram 3000W
Pag. 22 Three-phase connection diagram 3000W 230V
Pag. 23 Three-phase connection diagram 3000W 400V
Pag. 24 Warning / Usage
Pag. 25/27 Maintenance
Pag. 28/29 Spare parts
Pag. 30 Hydraulic windlass: technical data - installation
Pag. 31 Hydraulic windlass: connection diagram
Pag. 32/33 Dimension drawings
INDICE
IT
EN

4
DV5 1700/2000/2300/3000W - IT EN - REV002B
CARATTERISTICHE TECNICHE
IT
a
a b c d a b c d
a a a a a a a
1° ESEMPIO:
DV1712DX
2° ESEMPIO:
DAVE3024Y
DV5 17 12 D DV5 30 24 -
Nome della serie:
[ DV5 ] =
base ovale
in acciaio inox AISI 316
Potenza motore:
[ 17 ]
= 1700 W
[ 20 ] = 2000 W
[ 23 ] = 2300 W
[ 30 ] = 3000 W
Tensione
alimentazione motore:
[ 12 ] =
12 V
[ 24 ] = 24 V
[ TR ] = 230 V / 400 V
Campana:
[ D ] =
con campana
[ - ] = senza campana
COME SI LEGGE IL MODELLO DEL SALPA ANCORA:
a b c d
(*) I valori indicati in tabella si riferiscono ad una combinazione cima e catena secondo il sistema Quick
®
, non garantiamo il corretto funzionamento con altri tipi di
anchor-rode.
Quick®si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano.
F
(1) Dopo un primo periodo d’uso.
(2) Misure effettuate con barbotin per catena da 12/13 mm.
(3) Valore minimo consigliato per una lunghezza totale L<20m. Calcolare la sezione in funzione della lunghezza del collegamento.
(4) Con interruttore specico per correnti continue (DC) e ritardato (magneto-termico o magneto-idraulico).
(5) Su richiesta possono essere forniti alberi e prigionieri per spessori di coperta maggiori.
MODELLO DV5 - / D
POTENZA MOTORE 1700W 2000W 2300W 3000W
Tensione motore
12V 24V 24V 24V
Tiro istantaneo massimo 1100 Kg (2425,1 lb) 1200 Kg (2645,5 lb) 1260 Kg (2777,8 lb) 2400 Kg (5291,1 lb) 3100 Kg (6834,3 lb)
Carico di lavoro massimo 470 Kg (1036,2 lb) 570 Kg (1256,6 lb) 750 Kg (1653,5 lb) 850 kg (1873,9 lb) 1200 kg (2645,5 lb)
Carico di lavoro 155 Kg (341,7 lb) 190 Kg (418,9 lb) 250 kg (551,1 lb) 285 Kg (628,3 lb) 400 kg (881,8 lb)
Assorbimento corrente al carico di lavoro
(1)
175 A 100 A 115 A 120 A 145 A
Velocità massima di recupero
(2)
m/min 36,1 (118,4 ft/min) 38,3 (125,7 ft/min) 41,2 (135,2 ft/min) 41,2 (135,2 ft/min) 39,2 (128,6 ft/min)
Velocità di recupero al carico di
lavoro
(2)
m/min 20,6 (67,6 ft/min) 20,8 (68,2 ft/min) 22,3 (73,2 ft/min) 23,3 (76,4 ft/min) 19,3 (63,3 ft/min)
Sezione minima cavi motore
(3)
50 mm
2
(AWG0) 25 mm
2
(AWG3) 35 mm
2
(AWG2) 35 mm
2
(AWG2) 50 mm
2
(AWG0)
Interruttore di protezione
(4)
100 A 60 A 80 A 80 A 100 A
Spessore coperta
(5)
40 ÷ 80 mm (1” 9/16” ÷ 3” 5/32)
Peso - modello senza campana 33,6 kg (74,1 lb) 39,3 kg (86,6 lb) 51,0 kg (112,4 lb) 61,3 kg (135,1 lb)
Peso - modello con campana 37,0 kg (81,6 lb) 42,7 Kg (94,1 lb) 54,4 Kg (119,9 lb) 64,7 Kg (142,6 lb)
Passacatena:
[ X ] =
passacatena destro
[ Y ] = passacatena sinistro
e
MODELLO DV5 - / D
POTENZA MOTORE 3000W TR
Tensione motore
230/400 V
Tiro istantaneo massimo 2800 Kg 6172,9 lb
Carico di lavoro massimo 930 Kg 2050,3 lb
Velocità massima di recupero
(2)
15,4 m/nm 50,5 ft/min
X
e
a
Y
e
a
Dimensioni dei modelli a pagina 32/33
BARBOTIN 10 mm - 3/8” 12/13 mm 14 mm
Catena supportata 10 mm 10 mm 3/8” 3/8” 13 mm 12 mm 7/16” 14 mm 14 mm 1/2”
DIN 766 ISO G4 BBB DIN 766 ISO G4 DIN 766 ISO G4
Cima supportata (*) 3/4” (19 mm) 3/4” (19 mm) 3/4” (19 mm)

5
DV5 1700/2000/2300/3000W - IT EN - REV002B
INSTALLAZIONE
IT
ATTENZIONE: prima di effettuare il collegamento accertarsi che non sia presente l'alimentazione su
cavi.
PRIMA DI UTILIZZARE IL SALPA ANCORA LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D'USO.
IN CASO DI DUBBI CONSULTARE IL RIVENDITORE QUICK
®
.
ATTENZIONE: i salpa ancora Quick
®
sono stati progettati e realizzati per salpare l'ancora.
• Non utilizzare questi apparecchi per altri tipi di operazioni. • Quick
®
non si assume alcuna responsabilità per i danni diretti o indiretti
causati da un uso improprio dell'apparecchio. • Il salpa ancora non è progettato per sostenere carichi generati in particolari condizioni
atmosferiche (burrasca). • Disattivare sempre il salpa ancora quando non è in uso. • Accertarsi che non vi siano bagnanti nelle vicinanze
prima di calare l’ancora. • La giunzione tra la cima e la catena deve avere dimensioni ridotte per poter scorrere agevolmente dentro la
sagoma del barbotin. Per qualsiasi problema o richiesta contattare l’assistenza Quick
®
. • Per maggiore sicurezza, nel caso in cui uno si
danneggi suggeriamo di installare almeno due comandi per l’azionamento del salpa ancora. • Consigliamo l’uso dell’interruttore magne-
to-idraulico Quick
®
come sicurezza per il motore. • Bloccare la catena con un fermo prima di partire per la navigazione.
• La scatola teleruttori o teleinvertitori deve essere installata in un luogo protetto da possibili entrate d’acqua.
• Dopo aver completato l’ancoraggio, ssare la catena o cima a punti ssi quali chian stopper o bitta.
• Per prevenire rilasci non voluti l’ancora deve essere ssata, il salpa ancora non deve essere usato come unica presa di forza.
• Isolare il salpa ancora dall’impianto elettrico durante la navigazione (disinserire l’interruttore di protezione del motore) e bloccare la
catena ad un punto sso dell’imbarcazione.
LA CONFEZIONE CONTIENE: salpa ancora (top + motoriduttore) - cassetta teleruttori (DV 1700/2000/2300W) / cassetta teleinvertitori
(DV 3000W) - dima di foratura - leva - viterie (per l'assemblaggio) - manuale di istruzioni - condizioni di garanzia.
ATTREZZI NECESSARI PER L'INSTALLAZIONE: trapano con punta: Ø 12 mm (15/32"); a tazza Ø 90 mm (3"1/2);
chiave esagonale: 17 mm.
ACCESSORI QUICK
®
CONSIGLIATI: deviatore da pannello (mod. 800) - Pulsantiera stagna (mod. HRC 1002) - Pulsante a piede (mod.
900) - Interruttore magneto-idraulico - Conta catena per l'ancoraggio (mod. CHC 1102M e CHC 1202M) - Sistema di comando via radio
RRC (mod. R02, P02, H02).
REQUISITI PER L'INSTALLAZIONE: il salpa ancora va posizionato allineando il barbotin con il puntale di prua. Vericare che le
superci superiore e inferiore della coperta siano più parallele possibili; se ciò non dovesse accadere compensare opportunamente la
differenza (la mancanza di parallelismo potrebbe causare perdite di potenza del motore). Lo spessore di coperta dovrà essere compreso
fra i valori indicati in tabella. Se si avessero spessori differenti è necessario consultare il rivenditore Quick
®
. Non devono esistere ostacoli
sotto coperta per il passaggio di cavi, cima e catena, la poca profondità del gavone potrebbe provocare inceppamenti.
PROCEDURA DI MONTAGGIO: stabilita la posizione ideale praticare i fori utilizzando la dima di foratura fornita a corredo. Rimuove-
re il materiale in eccesso dal foro di passaggio della catena/cima, rinirlo e lisciarlo con un prodotto specico (vernice marittima, gel o
resina epossidica) assicurando il libero passaggio della catena/cima. Posizionare la parte superiore e collegare a questa la parte inferiore
inlando l'albero nel riduttore. Fissare il salpa ancora avvitando i dadi sui prigionieri di bloccaggio. Collegare i cavi di alimentazione pro-
venienti dal salpa ancora al teleruttore.
max
5 mm
(3/16")
40 cm (16”)
45°
1700/2000W
2300/3000W
Possibili installazioni
dei motoriduttori

6
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
SCHEMA DI COLLEGAMENTO
SISTEMA BASE DV5 1700-2000-2300W
PULSANTIERA
MULTIUSO
MOD. HRC 1002
SALPA ANCORA
MOTORE
BATTERIA
INTERRUTTORE
MAGNETO IDRAULICO
CASSETTA
TELERUTTORI
MOD. T6315-12 (12V)
MOD. T6315-24 (24V)
C
A2
PULSANTI A PIEDE MOD. 900U E 900D
NERO
MARRONE
BLU
MARRONE
NERO
BLU
A1
FUSIBILE
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4
L4
L2
L3
L1
L3
CONTACATENA
DA PANNELLO
CHC 1202 M
COMANDO
DA PLANCIA
MOD.800
PULSANTIERA
CONTACATENA
MOD. CHC 1102 M
ACCESSORI QUICK
®
PER L'AZIONAMENTO
DEL SALPA ANCORA
TRASMETTITORI
RADIOCOMANDI RRC
PULSANTIERA
MOD. H02
RICEVITORE
MOD. R02
TASCABILE
MOD. P02

7
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
SCHEMA DI COLLEGAMENTO
A
A
SS
PULSANTIERA
MULTIUSO
MOD. HRC 1002
SALPA ANCORA
MOTORE
BATTERIA
INTERRUTTORE
MAGNETO IDRAULICO
CASSETTA
TELEINVERTITORI
MOD. T6415-24 (24V)
C
A2
PULSANTI A PIEDE MOD. 900U E 900D
NERO
MARRONE
BLU
MARRONE
NERO
BLU
A1
FUSIBILE
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4 + L5
L5
L2
L3
L1
L6
L4
SISTEMA BASE DV5 3000W
CONTACATENA
DA PANNELLO
CHC 1202 M
COMANDO
DA PLANCIA
MOD.800
PULSANTIERA
CONTACATENA
MOD. CHC 1102 M
ACCESSORI QUICK
®
PER L'AZIONAMENTO
DEL SALPA ANCORA
TRASMETTITORI
RADIOCOMANDI RRC
PULSANTIERA
MOD. H02
RICEVITORE
MOD. R02
TASCABILE
MOD. P02

8
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
SCHEMA DI COLLEGAMENTO TRIFASE
24V KM1
W2
U1
R
S
T
L1 XP
PE XP
R
V1 W1
U1
V1
W1
XP XP XP
U2 V2
U1 V1 W1
24V KM2
FU1 13-25A aM
FU1 13-25A aM
L2 XP
S
FU1 13-25A aM
L3 XP
T
R S T
M
1 ～
SISTEMA BASE DV5 3000W 230V
CONTACATENA A
PULSANTIERA
MOD. CHC1102 M
CONTACATENA PER
ANCORAGGIO
MOD. CHC1202 M
-
+
DOWN UP BLU MARRONE NERO BLU MARRONE NERO
DOWN SENSORE UP
-
+
CAN H CAN L
GRIGIO ROSSO VERDE
MARRONE BIANCO BLU NERO
BLU
MARRONE NERO
150
CAN H CAN L CAN H CAN L
SALPA ANCORA
MOTORE
230V CA Max
3KW
MORSETTIERA
BATTERIA 24V
PULSANTIERA
MULTIUSO
MOD. HRC1002
RADIO RECEVITORE RRC
MOD. R02 (2CH)
COMANDO
DA PLANCIA
MOD. 800
MOD. 900/D
DOWN
PULSANTI A PIEDE
MOD. 900/U
UP
SENSORE

9
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
SCHEMA DI COLLEGAMENTO TRIFASE
24V KM1
W2
U1
R
S
T
L1 XP
PE XP
R
V1 W1
U1
V1
W1
XP XP XP
U2 V2
U1 V1 W1
24V KM2
FU1 8 -16A aM
FU1 8 -16A aM
L2 XP
S
FU1 8 -16A aM
L3 XP
T
R S T
M
1 ～
SISTEMA BASE DV5 3000W 400V
CONTACATENA A
PULSANTIERA
MOD. CHC1102 M
CONTACATENA PER
ANCORAGGIO
MOD. CHC1202 M
-
+
DOWN UP BLU MARRONE NERO BLU MARRONE NERO
DOWN SENSORE UP
-
+
CAN H CAN L
GRIGIO ROSSO VERDE
MARRONE BIANCO BLU NERO
BLU
MARRONE NERO
150
CAN H CAN L CAN H CAN L
SALPA ANCORA
MOTORE
400V CA Max
3KW
MORSETTIERA
BATTERIA 24V
PULSANTIERA
MULTIUSO
MOD. HRC1002
RADIO RECEVITORE RRC
MOD. R02 (2CH)
COMANDO
DA PLANCIA
MOD. 800
MOD. 900/D
DOWN
PULSANTI A PIEDE
MOD. 900/U
UP
SENSORE

10
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
AVVERTENZE IMPORTANTI - USO
ATTENZIONE: non avvicinare parti del corpo o oggetti alla zona in cui scorrono catena, cima e barbotin. Accertarsi
che non sia presente l'alimentazione al motore elettrico quando si opera manualmente sul salpa ancora (anche quando
si utilizza la leva per allentare la frizione); infatti persone dotate di comando a distanza del salpa ancora (pulsantiera re-
mota o radiocomando) potrebbero accidentalmente attivarlo.
ATTENZIONE: bloccare la catena con un fermo prima di partire per la navigazione.
ATTENZIONE: non attivare elettricamente il salpa ancora con la leva inserita nella campana o nel coperchio del bar-
botin.
ATTENZIONE: Quick
®
consiglia di utilizzare una protezione tipo fusibile/magnetotermico/magnetoidraulico di poten-
za adeguata a seconda del motore utilizzato per salvaguardare il motore da surriscaldamenti o corto-circuiti. L’inter-
ruttore può essere utilizzato per isolare il circuito di comando del salpa ancora evitando così azionamenti accidentali.
USO DELLA FRIZIONE
Il barbotin è reso solidale all'albero principale (27, 28, 29 o 30) dalla frizione (7 e 9).
La frizione si apre (stacco) utilizzando la leva (1) che inserita nella bussola (3) della campana (4) o nel coperchio barbotin (5),
dovrà ruotare in senso antiorario. Ruotando in senso orario si provocherà la chiusura (attacco) della frizione.
PER SALPARE
Accendere il motore dell'imbarcazione. Assicurarsi che la frizione sia serrata e il freno allentato ed estrarre la leva. Premere il
pulsante UP del comando a vostra disposizione. Se il salpa ancora si arresta senza che l'interruttore magneto-idraulico (o ma-
gnetotermico) sia scattato, attendere qualche secondo e riprovare (evitare una pressione continuata del pulsante). Se l'interrut-
tore magneto-idraulico (o magnetotermico) è scattato, riattivare l'interruttore e attendere qualche minuto prima di riprendere a
salpare. Se, dopo ripetuti tentativi, il salpa ancora continua a bloccarsi consigliamo di manovrare l'imbarcazione per disincaglia-
re l'ancora. Controllare la salita degli ultimi metri di catena per evitare danni alla prua.
PER CALARE
La calata dell'ancora si può effettuare tramite comandi elettrici oppure manualmente. Per effettuare l'operazione manualmen-
te occorre aprire la frizione e allentare il freno, lasciando libero il barbotin di girare sul proprio asse e trascinare la catena o
la cima in acqua. Per frenare la caduta dell'ancora bisogna ruotare la leva in senso orario. Per calare l'ancora elettricamente
occorre premere il pulsante DOWN del comando a vostra disposizione. In questo modo la calata è perfettamente controllabile
e lo svolgimento della catena o della cima è regolare. Per evitare sollecitazioni sul salpa ancora, una volta ancorati, bloccare la
catena con un fermo oppure fissarla ad un punto saldo con una cima.
USO DELLA CAMPANA
ATTENZIONE: Prima di eseguire operazioni di tonneggio, accertarsi che l'ancora e relativa cima o catena siano fissate
saldamente ad una bitta o ad altro punto resistente dell'imbarcazione.
Per l'uso indipendente della campana (4), agire sul freno (15) per bloccare il barbotin (8). Con la leva (1) aprire la frizione
(almeno due giri della bussola in senso antiorario). Rimuovere la leva dalla bussola (3), avvolgere la cima sulla campana in senso
antiorario (2 giri). Attivare il comando DOWN del salpa ancora mantenendo in tensione la cima durante il recupero. Variando
questa tensione in fase di recupero è possibile modificare la velocità di avvolgimento della cima.
ATTENZIONE: durante il recupero, mantenere un'adeguata distanza di sicurezza tra mani e campana salpa ancora.
Terminata la procedura di recupero serrare la frizione stringendo la bussola del barbotin in senso orario e assicurare la cima ad
una bitta o ad altro punto resistente dell'imbarcazione.

11
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
MANUTENZIONE
ATTENZIONE: accertarsi che non sia presente l’alimentazione al motore elettrico quando si opera manualmente sul salpa
ancora; rimuovere con cura la catena dal barbotin o la cima dalla campana.
I salpa ancora Quick
®
sono costituiti da materiali resistenti all’ambiente marino: è indispensabile, in ogni caso, rimuovere periodicamente i
depositi di sale che si formano sulle superci esterne per evitare corrosioni e di conseguenza danni all’apparecchio.
Lavare accuratamente con acqua dolce le superci e le parti in cui il sale può depositarsi.
Smontare una volta all’anno il barbotin e la campana attenendosi alla seguente sequenza:
VERSIONE CON CAMPANA
Con la leva (1) svitare la bussola (3); estrarre la campana (4) e il cono frizione superiore (7); svitare le viti di ssaggio (33) dello stacca catena
(35) e rimuoverlo; estrarre il barbotin (8).
VERSIONE SENZA CAMPANA
Con la leva (1) svitare il coperchio barbotin (5) e il cono frizione superiore (7); svitare le viti di ssaggio (33) dello stacca catena (35) e
rimuoverlo; estrarre il barbotin (8).
Pulire ogni parte smontata afnché non si verichino attacchi di corrosione e ingrassare (con grasso marino) il letto dell’albero (27, 28,
29 o 30) e il barbotin (8) dove appoggiano i coni frizione (7 e 9).
Rimuovere eventuali depositi di ossido sui morsetti della cassetta teleruttori/teleinvertitori; cospargerli di grasso.
49
48
47
1
2
3
4
16
17 18
19
20 21 22 23
24
5
26
26
26
26
31
31
32
32
33
34
35
36
37
44
27
28
29
30
6
14
6
6
7
9
15 43
45
46
10
11
12
13
13
8
38
39
40
41
42
50
51
25 22
33

12
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
MANUTENZIONE
49
48
47
1
2
3
4
16
17 18
19
20 21 22 23
24
5
26
26
26
26
31
31
32
32
33
34
35
36
37
44
27
28
29
30
6
14
6
6
7
9
15 43
45
46
10
11
12
13
13
8
38
39
40
41
42
50
51
25 22
33
POS. DENOMINAZIONE
1 LEVA SALPA PIEGATA
2 O-RING BUSSOLA
3 BUSSOLA CAMPANA
4 CAMPANA SALPA 2000W
5 COPERCHIO BARBOTIN
6 ANELLO ELASTICO ESTERNO
7CONO FRIZIONE SALPA 3000W SUP.
8A BARBOTIN 3000W 10 MM-3/8" COMPL.
8B BARBOTIN 3000W 12-13 MM COMPL.
8C BARBOTIN 3000W 14MM COMPL.
9CONO FRIZIONE SALPA 3000W INF.
10 RONDELLA DI RINFORZO 3000W
11 PARAOLIO
12 ANELLO ELASTICO INTERNO
13 CUSCINETTO
14 PARAOLIO
15 FRENO FASCIA 4000 W “DV”
16 PERNO OTTONE FRENO FASCIA 3000W
17 PERNO OTTONE FRENO FASCIA FORO
18 INSERTO ALBERO FRENO A FASCIA “DV”
19 ALBERO FRENO FASCIA “DV” 4000W
20 SPINA
21 POMELLO FRENO FASCIA SERIE “DV”
22 RONDELLA
23 DADO AUTOBLOCCANTE
24 CARTER FRENO FASCIA “DV”
25 VITE
26 CHIAVETTA
27 ALBERO SERIE "DV" 3000W D
28 ALBERO SERIE “DV” 3000W
29 ALBERO SERIE “DV” 1700W D
30 ALBERO SERIE "DV" 1700W
31 CHIAVETTA
32 CHIAVETTA
33 VITE
34 RONDELLA
35 STACCA CATENA 4000W "DV"
36 PERNO TENDICIMA 3000W “DV”
37A LEVA TENDICIMA "DV" X
37B LEVA TENDICIMA "DV" Y
38A MOLLA TENDICIMA SALPA 3000W “DV” X
38B MOLLA TENDICIMA SALPA 3000W “DV” Y
39A COPERCHIO GUIDA CATENA "DV" X
39B COPERCHIO GUIDA CATENA "DV" Y
40 VITE
41 INSERTO GUIDA CATENA “DV” INOX
42 INSERTO PLAST CADUTA CATENA 3000W “DV”
43A SUPPORTO GUIDA CATENA “DV” X
43B SUPPORTO GUIDA CATENA “DV” Y
44 VITE
45A COVER BASE “DV” INOX X
45B COVER BASE “DV” INOX Y
46A BASE SALPA SERIE "DV" X
46B BASE SALPA SERIE "DV" Y
47 SENSORE REED ASSEMBLATO
48 PRIGIONIERO
49 RONDELLA
50 GROWER
51 DADO
DV5 BASE Y / DY (sinistra)

13
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
MANUTENZIONE
85
70
81
80
68
67
84
70
82
83
78
77
79
79
73
74
72
75 76
80
68
67
81
59 60
61
62
63
64
65
58
57
53
56
54
55
52
MOTORIDUTTORE 2300W
MOTORIDUTTORE 3000W
MOTORIDUTTORE 1700W
78
79
79
73
74
72
71
75
70
76
77
69
66
67
68
52
MOTORIDUTTORE 2000W
86
87
80
68 67
81
MOTORIDUTTORE 3000 TR
POS. DENOMINAZIONE
52 GUARNIZIONE FLANGIA RIDUT. TOP TG70
53 RIDUTTORE - 1700W - SERIE QUICK
54 RONDELLA
55 DADO AUTOBLOCCANTE
56 O-RING RIDUTTORE 1700W
57 CHIAVETTA
58 A MOTORE 1700W 12V
58 B MOTORE 1700W 24V
59 CARTER MOTORE 1700W
60 GUARNIZIONE MORSETTIERA
61 COPERCHIO MORSETTIERA
62 VITE
63 GUARNIZIONE FONDO
64 COPERCHIO FONDO
65 PASSACAVI
66 RIDUTTORE 2000W
67 RONDELLA
68 VITE
69 O-RING 2000W
70 CHIAVETTA
71 MOTORE 2000W - 24V
72 CARTER MOTORE 2000W
73 O-RING COPERTURA MOTORE
74 COPERCHIO FONDO
75 GUARNIZIONE MORSETTERIA INF.
76 GUARNIZIONE MORSETTERIA SUP.
77 COPERCHIO MORSETTERIA SUP.
78 VITE AUTOFILETTANTE
79 VITE AUTOFILETTANTE
80 RIDUTTORE 3000W - 24V
81 GUARNIZIONE MOTORIDUTTORE 3000W
82 ADATTATORE MOTORE 2300W
83 CHIAVETTA ADATTATORE
84 MOTORE 2300W 24V
85 MOTORE 3000W 24V
86 CHIAVETTA
87 MOTORE 4000W AC 230/400

14
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
RICAMBI
9
11
10
1 4 5 6
78
23
TOP DY
TOP Y
BASE Y

15
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
RICAMBI
14
12
13
1 OSP BUSSOLA CAMPANA SERIE DV5 FVSSGMSDCPAG300
2 OSP CAMPANA SALPA 3000W HR5/DV5/RG5/TB5 FVSSMSE30AG0A00
3A OSP BARBOTIN 3000W 10MM-3/8" DV5 FVSSB3010382A00
3B OSP BARBOTIN 3000W 12MM-13MM DV5 FVSSB3012132A00
3C OSP BARBOTIN 3000W 14MM DV5 FVSSB3014002A00
4OSP KIT CONI FRIZIONE 3000W DV5/RG5 FVSSCF30DV00A00
5A OSP KIT COPERCHIO GUIDA CATENA DV5 X FVSSCPSCDVX0A00
5B OSP KIT COPERCHIO GUIDA CATENA DV5 Y FVSSCPSCDVY0A00
6A OSP KIT TENDICIMA DV5 X FVSSTCDVX000A00
6B OSP KIT TENDICIMA DV5 Y FVSSTCDVY000A00
7OSP KIT FRENO FASCIA INOX DV5 FVSSFRDVX000A00
8A OSP KIT ALBERO DV5 1700 FVSSADV17000A00
8B OSP KIT ALBERO DV5 1700 D FVSSADV1700DA00
8C OSP KIT ALBERO DV5 3000 FVSSADV30000A00
8D OSP KIT ALBERO DV5 3000 D FVSSADV3000DA00
9A OSP BASE SALPA SERIE DV5 X FVSSBDV5X000A00
9B OSP BASE SALPA SERIE DV5 Y FVSSBDV5Y000A00
10A
OSP TOP DV5 17/2000W X 10MM FVSSTDVX17010A0
10B
OSP TOP DV5 17/2000W X 12-13MM FVSSTDVX17012A0
10C
OSP TOP DV5 17/2000W X 14MM FVSSTDVX17014A0
10D
OSP TOP DV5 17/2000W Y 10MM FVSSTDVY17010A0
10E
OSP TOP DV5 17/2000W Y 12-13MM FVSSTDVY17012A0
10F
OSP TOP DV5 17/2000W Y 14MM FVSSTDVY17014A0
11A
OSP TOP DV5 17/2000W DX 10MM FVSSTDVX17D10A0
11B
OSP TOP DV5 17/2000W DX 12-13MM FVSSTDVX17D12A0
11C
OSP TOP DV5 17/2000W DX 14MM FVSSTDVX17D14A0
11D
OSP TOP DV5 17/2000W DY 10MM FVSSTDVY17D10A0
11E
OSP TOP DV5 17/2000W DY 12-13MM FVSSTDVY17D12A0
11F
OSP TOP DV5 17/2000W DY 14MM FVSSTDVY17D14A0
10A
OSP TOP DV5 3000W X 10MM FVSSTDVX30010A0
10B
OSP TOP DV5 3000W X 12-13MM FVSSTDVX30012A0
10C
OSP TOP DV5 3000W X 14MM FVSSTDVX30014A0
10D
OSP TOP DV5 3000W Y 10MM FVSSTDVY30010A0
10E
OSP TOP DV5 3000W Y 12-13MM FVSSTDVY30012A0
10F
OSP TOP DV5 3000W Y 14MM FVSSTDVY30014A0
11A
OSP TOP DV5 3000W DX 10MM FVSSTDVX30D10A0
11B
OSP TOP DV5 3000W DX 12-13MM FVSSTDVX30D12A0
11C
OSP TOP DV5 3000W DX 14MM FVSSTDVX30D14A0
11D
OSP TOP DV5 3000W DY 10MM FVSSTDVY30D10A0
11E
OSP TOP DV5 3000W DY 12-13MM FVSSTDVY30D12A0
11F
OSP TOP DV5 3000W DY 14MM FVSSTDVY30D14A0
12A OSP RIDUTTORE 2300W SALPA DV5 FVSSMR230000A00
12B OSP RIDUTTORE 3000W SALPA DV5/TB6 FVSSMR300000A00
13A OSP MOTORIDUTTORE 2300W 24V DV5 FVSSR2324000A00
13B OSP MOTORIDUTTORE 3000W 230/400V DV5 FVSSR30TRL00A00
13C OSP MOTORIDUTTORE 3000W 24V DV5 FVSSR3024000A00
14A OSP MOTORE 2300W SALPA DV5 FVSSMR230000A00
14B OSP MOTORE 3000W SALPA DV5/TB6 FVSSMR300000A00

16
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
SALPA ANCORA IDRAULICO
PROCEDURA DI MONTAGGIO
Posizionare la parte superiore e collegare a questa la parte inferiore, inlando l'albero nel riduttore.
Fissare il salpa ancora avvitando i dadi sui prigionieri di bloccaggio. Collegare i tubi provenienti dalla valvola distributrice alle due anget-
te del motore idraulico (vedi schema di collegamento a pag.17).
Quick®si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
F
LA CONFEZIONE CONTIENE: salpa ancora idraulico (top + motoriduttore) - dima di foratura - leva - viterie (per l'assemblaggio) -
manuale di istruzioni - condizioni di garanzia.
ATTREZZI NECESSARI PER L'INSTALLAZIONE: trapano con punta: Ø 12 mm (15/32"); a tazza Ø 90 mm (3"1/2);
chiave esagonale: 17 mm.
ACCESSORI QUICK
®
CONSIGLIATI: deviatore da pannello (mod. 800) - Pulsantiera stagna (mod. HRC 1002) - Pulsante a piede (mod.
900) - Interruttore magneto-idraulico - Conta catena per l'ancoraggio (mod. CHC 1102M e CHC 1202M) - Sistema di comando via radio
RRC (mod. R02, P02, H02).
(1) Misure effettuate con barbotin per catena da 12 mm.
(2) Su richiesta possono essere forniti alberi e prigionieri per spessori di coperta maggiori.
MODELLO IDRAULICO DV5 HYDRO - / D
Tipologia motore Reversibile ad ingranaggi
Cilindrata 9,6 cc 0,59 in
3
Capacità di sollevamento • 100 bar = 600 kg • 200 bar = 1700 kg • 1450.4 psi = 1433 lb • 2900 psi = 3748 lb
Velocità di recupero al carico di lavoro (1) 40 lt /min = 23 mt/min 9,1 USG/min = 76 ft/min
Spessore coperta (2) 40 ÷ 80 mm 1” 9/16 ÷ 3” 5/32 inch
Peso senza campana 31,8 kg 70,1 lb
Peso con campana 37 kg 81,6 lb
VALORI DI REGOLAZIONE (consigliati da Quick)
Portata 40 lt/min 9,1 USG/min
Pressione massima 200 bar 2900 psi
ESEMPIO INSTALLAZIONE
TOP SENZA CAMPANA
Dimensioni del modello a pagina 33

17
DV5 1700/2000/2300/3000W - IT EN - REV002B
IT
SALPA ANCORA IDRAULICO
88 89
92
93 67
94
93
90
91
66
67
68
SISTEMA BASE DV5 IDRAULICO
SCHEMA DI COLLEGAMENTO
INGRESSO
PRESSIONE
SERBATOIO
VALVOLA
DISTRIBUTRICE
N°. DENOMINAZIONE
66 RIDUTTORE - 2000W - SERIE QUICK
67 VITE
68 GROWER
87 O-RING
89 FLANGIA
90 ADATTATORE TG70
91 CHIAVETTA
92 MOTORE AD INGRANAGGI 17,9CC
BIDIREZIONALE
93 FLANGETTA 90° G3/4 FEMMINA
94 VITE
CONTACATENA DA PANNELLO
CHC 1202 M
COMANDO
DA PLANCIA
MOD.800
PULSANTIERA
CONTACATENA
MOD. CHC 1102 M
PULSANTIERA
MOD. H02
RICEVITORE
MOD. R02
ACCESSORI QUICK
®
PER L’AZIONAMENTO
DEL SALPA ANCORA IDRAULICO
TRASMETTITORI
RADIOCOMANDI RRC
TASCABILE
MOD. P02
PULSANTIERA
MULTIUSO
MOD. HRC 1002
PULSANTI A PIEDE
MOD. 900U E 900D

18
DV5 1700/2000/2300/3000W - IT EN - REV002B
TECHNICAL DATA
EN
a
a b c d a b c d
a a a a a a a
1° EXAMPLE:
DV1712DX
2° EXAMPLE:
DAVE3024Y
DV5 17 12 D DV5 30 24 -
Name of the line:
[ DV5 ] =
base ovale
in acciaio inox AISI 316
Motor output:
[ 17 ]
= 1700 W
[ 20 ] = 2000 W
[ 23 ] = 2300 W
[ 30 ] = 3000 W
Motor supply voltage:
[ 12 ] =
12 V
[ 24 ] = 24 V
[ TR ] = 230 V / 400 V
Drum:
[ D ] =
con campana
[ - ] = senza campana
HOW TO IDENTIFY THE WINDLASS THROUGH THE CODE:
a b c d
(*) The values indicated in the table refer to a rope and chain combination manufactured with the Quick
®
system, do not guarantee the correct functioning with
other types of anchor-rode.
Quick®reserves the right to introduce changes to the equipment and the contents of this manual without prior notice.
In case of discordance or errors in translation between the translated version and the original text in the Italian language, reference will be made to the Italian or English text.
F
(1) After an initial period of use.
(2) Measurements taken with a gypsy for a 12/13 mm chain.
(3) Minimum allowable value for a total length L<20m. Determine the cable size according to the length of the wiring.
(4) With circuit breaker designed for direct currents (DC) and delayed-action (thermal-magnetic or hydraulic-magnetic).
(5) On request, shafts and studs can be supplied for greater deck thicknesses.
MODEL DV5 - / D
MOTOR OUTPUT 1700W 2000W 2300W 3000W
Motor supply voltage
12V 24V 24V 24V
Maximum pull 1100 Kg (2425,1 lb) 1200 Kg (2645,5 lb) 1260 Kg (2777,8 lb) 2400 Kg (5291,1 lb) 3100 Kg (6834,3 lb)
Maximum working load 470 Kg (1036,2 lb) 570 Kg (1256,6 lb) 750 Kg (1653,5 lb) 850 kg (1873,9 lb) 1200 kg (2645,5 lb)
Working load 155 Kg (341,7 lb) 190 Kg (418,9 lb) 250 kg (551,1 lb) 285 Kg (628,3 lb) 400 kg (881,8 lb)
Current absorption @ working load
(1)
175 A 100 A 115 A 120 A 145 A
Maximum chain speed
(2)
m/min 36,1 (118,4 ft/min) 38,3 (125,7 ft/min) 41,2 (135,2 ft/min) 41,2 (135,2 ft/min) 39,2 (128,6 ft/min)
Max. chain speed @ working load
(2)
m/min 20,6 (67,6 ft/min) 20,8 (68,2 ft/min) 22,3 (73,2 ft/min) 23,3 (76,4 ft/min) 19,3 (63,3 ft/min)
Sezione minima cavi motore
(3)
50 mm
2
(AWG0) 25 mm
2
(AWG3) 35 mm
2
(AWG2) 35 mm
2
(AWG2) 50 mm
2
(AWG0)
Interruttore di protezione
(4)
100 A 60 A 80 A 80 A 100 A
Deck thickness
(3)
40 ÷ 80 mm (1” 9/16” ÷ 3” 5/32)
Weight - model without drum 33,6 kg (74,1 lb) 39,3 kg (86,6 lb) 51,0 kg (112,4 lb) 61,3 kg (135,1 lb)
Weight - model with drum 37,0 kg (81,6 lb) 42,7 Kg (94,1 lb) 54,4 Kg (119,9 lb) 64,7 Kg (142,6 lb)
Chain pipe:
[ X ] =
right chain pipe
[ Y ] = left chain pipe
e
MODEL DV5 - / D
MOTOR OUTPUT 3000W TR
Motor supply voltage
230/400 V
Maximum pull 2800 Kg 6172,9 lb
Maximum working load 930 Kg 2050,3 lb
Maximum chain speed
(2)
15,4 m/nm 50,5 ft/min
X
e
a
Y
e
a
Models’ dimensions on page 32/33
GYPSIES 10 mm - 3/8” 12/13 mm 14 mm
Chain size 10 mm 10 mm 3/8” 3/8” 13 mm 12 mm 7/16” 14 mm 14 mm 1/2”
DIN 766 ISO G4 BBB DIN 766 ISO G4 DIN 766 ISO G4
Rope size (*) 3/4” (19 mm) 3/4” (19 mm) 3/4” (19 mm)

19
DV5 1700/2000/2300/3000W - IT EN - REV002B
INSTALLATION
EN
BEFORE USING THE WINDLASS READ THESE INSTRUCTIONS CAREFULLY.
IF IN DOUBT, CONTACT YOUR NEAREST “QUICK®” DEALER.
WARNING: the Quick
®
windlasses are designed to weigh the anchor. • Do not use the equipment for other purposes.
• Quick
®
shall not be held responsible for damage to equipment and/or personal injury, caused by a faulty use of the equipment.
• The windlass is not designed for the loads that might occur in extreme weather conditions (storms).
• Always deactivate the windlass when not in use. • Check that there are no swimmers nearby before dropping anchor.
• The splice between the rope and the chain must be tightly woven for the rope to slide easily into the gypsy shape. For any problem
or request, feel free to contact Quick
®
Technical Service. • For improved safety we recommend installing at least two anchor
windlass controls in case one is accidentally damaged. •We recommend the use of the Quick
®
hydraulic-magnetic switch as the
motor safety switch. •Secure the chain with a further device before starting the navigation.
• The contactor unit or reversing contactor unit must be installed in a point protected from accidental water contact.
• After completing the anchorage, secure the chain or rope to xed points such as chain stopper or bollard.
• To prevent accidental releases, the anchor must be secured. The windlass shall not be used as the only securing device.
• Isolate the windlass from the power system during navigation (switch the circuit breaker off) and lock the chain securing it to a xed
point of the boat.
THE PACKAGE CONTAINS: windlass (on deck unit + motorgearbox) - contactor unit (DV 1700/2000/2300W) / reversing contactor unit
(DV 3000W) - base gasket - drill template - handle - bolts and screws (for assembly) - user’s manual - conditions of warranty.
TOOLS REQUIRED FOR INSTALLATION: drill and drill bits: Ø 12 mm (15/32"); Ø 90 mm (3"1/2) hollow mill; hexagonal wrenche: 17 mm.
“QUICK
®
”ACCESSORIES RECOMMENDED: anchoring RL control board (mod. 800) - Waterproof hand helds R/C (mod. HRC1002)
- Foot switch (mod. 900) - Hydraulic-magnetic circuit breaker - Anchor chain counter (mod. CHC1102M and CHC1202M) - Radio control
RRC (mod. R02, P02, H02).
INSTALLATION REQUIREMENTS: the windlass must be positioned with the gypsy aligned with the bow roller. Ensure that
the upper and lower surfaces of the deck are as parallel as possible. If this is not the case, compensate the difference appropriately (a
lack of parallelism could result in a loss of motor power). The deck thickness must be included among the gures listed in the table. In
cases of other thicknesses it is necessary to consult a Quick
®
retailer. There must be no obstacles under deck to the passage of cables,
rope and chain; lack of depth of the peak could cause jamming.
WARNING: before wiring up, be sure the electrical cables are not live.
FITTING PROCEDURE: when the ideal position has been established, drill four holes using the drilling template provided.
Remove excess material from the chain passage, rene and atten with a specialized product (marine paint, gel coat or two pack epoxy)
to assure free passage for both rope and chain. Position the upper section, inserting the gasket between the deck and the base and
connect the lower section to the assembly, inserting the shaft into the reduction unit. Fix the windlass by screwing the nuts onto the
xing studs. Connect the supply cables from the windlass to the contactor unit.
max
5 mm
(3/16")
40 cm (16”)
45°
1700/2000W
2300/3000W
Available
motorgearbox
positioning

20
DV5 1700/2000/2300/3000W - IT EN - REV002B
EN
CONNECTION DIAGRAM
BASIC SYSTEM DV5 1700-2000-2300W
MULTI-PURPOSE
WATERTIGHT HAND HELD
REMOTE CONTROL
MOD. HRC 1002
WINDLASS
MOTOR
BATTERY
HYDRAULIC-MAGNETIC
CIRCUIT BREAKER
CONTACTOR UNIT
MOD. T6315-12 (12V)
MOD. T6315-24 (24V)
C
A2
FOOT SWITCHES MOD. 900U AND 900D
BLACK
BROWN
BLUE
BROWN
BLACK
BLUE
A1
FUSE
4A (12V)
2A (24V)
L = L1 + L2 + L3 + L4
L4
L2
L3
L1
L3
WINDLASSES
CONTROL BOARD
MOD.800
WATERTIGHT HAND HELD
CHAIN COUNTER
MOD. CHC 1102 M
QUICK
®
ACCESSORIES
FOR WINDLASS OPERATION
TRANSMITTERS
RRC REMOTE RADIO CONTROLS
HANDHELD
MOD. H02
RECEIVER
MOD. R02
RADIO POCKET
MOD. P02
WATERTIGHT PANEL
CHAIN COUNTERCHC
1202 M
