Radialight TOUCH User manual

1
IT Leggere il manuale d'uso. Conservare con cura le istruzioni per ogni futura consultazione.
EN Please retain these instructions in a safe place for further reference.
NL Bewaar deze instructies op een veilige plaats voor toekomstige raadpleging.

2
Volume
3
Volume
1
Volume
2
60cm
60cm
2,25m
60cm
1
2
3 4
220mm
342mm
Ø:6mm / L:35mm
A
B
C
4m
3m
3m
1m
min
15cm
min
15cm
min
60cm
min
50cm
min
15cm

3
12:30
6
7
5
8
00 : 00
A B C D E F G H
I J K

4
ITALIANO
MANUALE DI INSTALLAZIONE E D’USO
Si prega di leggere attentamente queste istruzioni, prima di utilizzare il prodotto, in modo da evitare danneg-
giamenti o comunque il vericarsi di situazioni di pericolo. Qualsiasi utilizzo del prodotto diverso da quanto
indicato nel presente manuale può causare incendi, pericoli elettrici o ferite e rende nulla qualsiasi garanzia.
La garanzia non si applica ad alcun difetto, deterioramento, perdita, ferimento o danneggiamento riconducibili ad un
uso non corretto del prodotto. Rimangono garantiti tutti i diritti di legge in materia. Nessuna condizione di garanzia può
escludere o modicare le condizioni di garanzia regolamentate da leggi dello Stato che non possono essere a nessun
titolo escluse o modicate.
Prima di ogni operazione, rimuovere con cura l’imballo e controllare la perfetta integrità del prodotto. Nel caso si
evidenziassero dei difetti o danni, non installare né cercare di riparare l’apparecchiatura, ma rivolgersi al rivenditore.
Non lasciare l’imballo alla portata dei bambini e smaltirne le parti in conformità con le disposizioni vigenti.
1.
Per la vostra sicurezza
• Questo prodotto è per uso domestico e non è adatto per l’utilizzo
in ambienti commerciali/industriali o su veicoli, imbarcazioni o
aeromobili.
• L’apparecchio può essere utilizzato da bambini di età non inferio-
re a 8 anni e da persone con ridotte capacità siche, sensoriali
o mentali, o prive di esperienza o della necessaria conoscenza,
purché sotto sorveglianza oppure dopo che le stesse abbiano
ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso inerenti. I bambini non devono
giocare con l’apparecchio. La pulizia e la manutenzione destinata
ad essere effettuata dall’utilizzatore non deve essere effettuata da
bambini senza sorveglianza.
• I bambini di età inferiore a 3 anni non devono avvicinarsi al pro-
dotto se non costantemente supervisionati.
• I bambini di età compresa fra 3 e 8 anni possono solamente ac-
cendere e spegnere l’apparecchio purchè esso sia stato installato
e posizionato secondo le normali condizioni d’uso e loro siano
supervisionati o adeguatamente istruiti riguardo al corretto e si-
curo utilizzo del prodotto e ne abbiano compresa la pericolosità.
I bambini di età compresa fra 3 e 8 anni non possono collegare il
prodotto, regolarlo, pulirlo o effettuare manutenzione.
• ATTENZIONE: Alcune parti di questo prodotto possono di-
ventare molto calde e causare bruciature. Particolare atten-
zione deve essere prestata in presenza di bambini o persone
vulnerabili.
• Assicuratevi che l’alimentazione di rete corrisponda ai dati di tar-

5
ga: 230V~, 50Hz.
• Questo termoventilatore ha un gradi di protezione IPX4 e può
quindi essere utilizzato nei bagni PURCHE’ NON SIA INSTALLA-
TO ENTRO IL PERIMETRO DELLA VASCA O DELLA DOCCIA. Il
prodotto non può quindi essere installato nelle aree indicate come
Volume 1 nello schema di gura 1.
• Durante il funzionamento collocate il termoventilatore in una posi-
zione sicura ovvero:
- ad almeno 1m da oggetti inammabili o mobili;
- lasciando libera la griglia di uscita dell’aria: nessun oggetto
deve essere presente nel raggio di 1m dalla griglia di uscita;
- mai posizionato immediatamente sotto ad una presa di cor-
rente.
• Non lasciate che animali o bambini giochino o tocchino il termo-
ventilatore. Attenzione! Durante il funzionamento la griglia di usci-
ta dell’aria può diventare molto calda (oltre 90°C);
• IMPORTANTE: per evitare surriscaldamenti non ricoprite mai
il prodotto. Non appoggiate mai alcun oggetto o coperta sull’ap-
parecchio mentre è in funzione. Questo è chiaramente scritto
sull’apparecchio o illustrato dal simbolo
• Non utilizzate il termoventilatore in stanze sature di gas esplosivi,
di vapori generati da solventi e vernici o comunque di vapori/gas
inammabili.
• Se il cavo è danneggiato e dovete sostituirlo non eseguite questa
operazione da soli, riportate il termoventilatore ad un centro di
riparazioni autorizzato perché è richiesto l’intervento di personale
specializzato al ne di evitare qualunque rischio di danneggia-
mento.
• Il termoventilatore deve essere posizionato in modo tale che la
presa di alimentazione sia sempre raggiungibile.
• Non installate il prodotto su pareti di materiale sintetico.

6
2.
Montaggio aMuro
• Installare il termoventilatore in posizione verticale con la griglia di uscita dell’aria rivolta verso il basso.
• Questo termoventilatore è in doppio isolamento elettrico (classe II) pertanto la connessione di terra non è richie-
sta.
• Questo termoventilatore deve essere installato seguendo le norme in vigore nel paese di installazione.
• In ambienti umidi come bagni e cucine la connessione alla rete elettrica deve essere ad almeno 25 cm di altezza
dal suolo. I dispositivi di disconnessione dalla rete di alimentazione devono consentire la disconnessione com-
pleta nelle condizioni della categoria di sovratensioni III.
• Per decidere l’installazione ideale, si tenga presente che il sensore rileva i movimenti entro l’area descritta dalla
gura 2. Installate il termoventilatore nella migliore posizione che consente di rilevare le persone all’interno della
stanza e avere campo libero da oggetti che possono interferire con il raggio del sensore stesso. Il rilevamento è
più efcace quando le persone si muovono davanti al prodotto invece che verso di esso.
• L’apparecchio deve essere installato a muro, rispettando le distanze minime dal softto, dal pavimento e dalle
pareti laterali indicate in gura 3. Mai installare il prodotto ad una distanza dal pavimento inferiore a 600mm:
- Praticate nel muro 3 fori di diametro 6mm rispettando le distanze indicate in gura 4;
- Inserite i tre tasselli forniti con il prodotto;
- Inserite le 2 viti in alto, fornite nello stesso sacchetto, avendo cura di lasciare 8mm tra la testa della vite
ed il muro;
- Fate agganciare il prodotto alle 2 viti che avete ssato tenendolo sempre saldamente tra le mani; ATTEN-
ZIONE ! Prima di lasciare il prodotto vericate che sia bene agganciato alle 2 viti;
- Fissate inne il prodotto con la terza vite in basso.
3.
Filtro
• Il vostro prodotto è dotato di un ltro per proteggere gli elementi riscaldanti dalla polvere e dallo sporco.
• Il ltro è facilmente rimuovibile e può essere lavato con acqua (gura 5).
• Per un corretto funzionamento del prodotto consigliamo di pulire il ltro almeno una volta ogni 6 mesi RICOR-
DANDOSI DI INSERIRLO NUOVAMENTE NELLA SUA SEDE DOPO IL LAVAGGIO.
• Ogni 120 ore di funzionamento l'utente viene avvisato della necessità di pulire il ltro posto sul retro del prodotto.
L'avviso avviene tramite la visualizzazione a display della scritta scorrevole
" PULIrE FILtro - CLEAn FILtEr - nEttoYEr FILtrE "
.
• Anche se il display visualizza la scritta sopra indicata il prodotto continua a funzionare nella modalità attiva al
momento della comparsa dell'avviso.
• La pressione di un qualsiasi tasto cancella la scritta dal display. Essa tornerà ad essere visibile dopo un'ulteriore
ora di funzionamento del termoventilatore.
• La pressione prolungata del tasto mode con avviso attivo invece azzera il contatore interno e l'avviso torne-
rà ad essere mostrato dopo ulteriori 120 ore di funzionamento. La conferma dell'avvenuto azzeramento è data
dalla visualizzazione sul display per 5" della scritta
"donE "
.
4.
salviette
• Il prodotto integra una barra portasalviette dotata di 4 ganci addizionali collocatI dietro alla barra stesssa.
• Le salviette devono essere posizionate correttamente sul supporto, come indicato in gura 7 e NON come indi-
cato in gura 6, per evitare surriscaldamenti e malfunzionamenti.

7
5.
Descrizione Dei coManDi eDel FunzionaMento
• Il termoventilatore è dotato di un pulsante di accensione e spegnimento posto sul anco sinistro. Spegnendo il
prodotto i componenti elettrici interni non saranno più sotto tensione.
• I seguenti controlli sono integrati sul frontale del prodotto (gura 8):
A - Sensore di presenza
B - Display
C - Mostra e aumenta
D - Mostra e diminuisci
E - Impostazioni
F - Funzione antigelo
G - Programmazione
H - Stand-by
I - Indicatore led modalità antigelo
J - Indicatore led modalità programmata
K - Indicatore led di funzionamento
Questo termoventilatore incorpora un sensore di presenza e un sistema di gestione automatica della potenza.
Il sensore di presenza permette una riduzione del consumo energetico abbassando automaticamente la temperatura
ambiente quando il locale non è occupato per almeno 10 minuti. Il ritorno alla temperatura di Comfort avviene automa-
ticamente non appena viene nuovamente rilevata una presenza.
Il selettore automatico di potenza invece permette una gestione ottimale dei consumi ed una regolazione precisa del
livello di comfort mantenendo automaticamente la temperature selezionata costante nel tempo, in accordo con quanto
è stato impostato sul termostato elettronico.
Il funzionamento del sensore di presenza non può essere disabilitato e il prodotto può essere fatto funzionare in 2
distinte modalità: automatica o programmata.
Modalità Automatica
Il prodotto è impostato per funzionare ad una temperatura Comfort ogni qualvolta qualcuno venga rilevato nella stanza.
In caso di mancato rilevamento di qualsiasi presenza per più di 10 minuti, il termoventilatore imposta automaticamen-
te la temperature Eco (3,5°C meno della temperature Comfort impostata). Se il mancato rilevamento di presenza
dovesse protrarsi per più di 36 ore, il termoventilatore imposta automaticamente la funzione Antigelo (7°C). In caso il
prodotto dovesse rilevare una presenza per un tempo di almeno 2 minuti, il termoventilatore riporta automaticamente
la temperatura al livello di comfort impostato.
In modalità automatica è inoltre disponibile una speciale funzione, attivabile a scelta dell’utente, che permette di
rilevare l’eventuale apertura di una nestra e forzare il funzionamento in modalità Antigelo per limitare al massimo lo
spreco di energia.
Modalità Programmata
Il prodotto può essere programmato, su base oraria, per ogni giorno della settimana. Per ogni ora di ogni giorno infatti
è possibile denire la temperatura di riferimento da raggiungere/mantenere scegliendo fra le temperature di Comfort,
Eco o Antigelo.
Per tutto il tempo di funzionamento in modalità programmata il sensore di presenza e il rilevamento dell’aper-
tura di una nestra vengono disattivati afnché il prodotto possa correttamente seguire il prolo di tempera-
ture impostato dall’utente.
6.
colori Della luce leD
• Ci sono 3 diverse luci led sul prodotto:
• Luce led sotto il pulsante Antigelo (gura 8-I)
- Il led è rosso quando la funzione antigelo è attivata. Risulta spento quando la funzione antigelo è disatti-
vata.
- Lampeggia quando la funzione è stata attivata in seguito al rilevamento dell’apertura di una nestra.
• Luce led sotto il pulsante Programmazione (gura 8-J)
- La luce è rossa quando la modalità Programmata è attivata. Risulta spento quando la modalità Program-
mata è disattivata.
• Luce led sotto il pulsante Stand-by (gura 8-K)
- La luce è rossa quando il prodotto sta funzionando in modalità Comfort;
- La luce è verde quando il prodotto sta funzionando in modalità Eco;
- La luce è spenta quando il prodotto è in Stand-by.

8
7.
utilizzo Del terMoventilatore

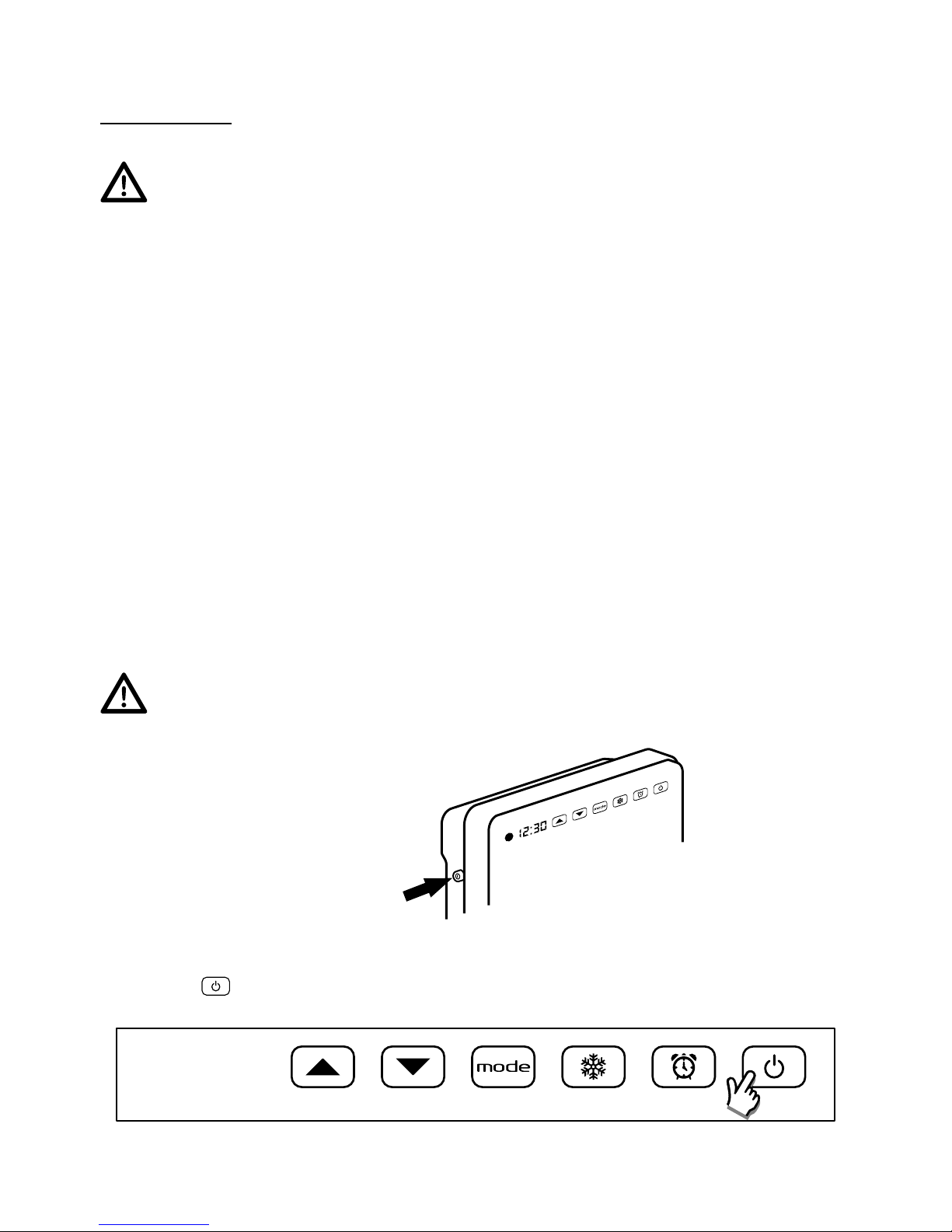

PULSANTE DI ACCENSIONE/SPEGNIMENTO (situato sul lato sinistro del prodotto)
L'alimentazione del prodotto è controllata tramite un pulsante elettromeccanico di accensione e spegnimento. Spe-
gnere il prodotto tramite questo pulsante causa l’interruzione di alimentazione della scheda elettronica provocando,
dopo 30 minuti di interruzione, la perdita delle impostazioni immesse. Raccomandiamo di utilizzare questo pulsante
in caso non si debba usare il prodotto per un periodo prolungato di tempo e di utilizzare invece il controllo frontale di
Accensione / Stand-by, in caso di breve interruzione di utilizzo del prodotto, in modo da non perdere le impostazioni di
regolazione precedentemente immesse.
Al primo utilizzo del prodotto, o in caso di mancata alimentazione per un periodo superiore a 30 minuti, quando viene
acceso il termoventilatore sul display compare l'indicazione 00:00 e l'orologio inizia a contare il tempo.
In caso non venga immessa nessuna impostazione entro 15 minuti dall’accensione, il prodotto imposta auto-
maticamente la funzione Antigelo, accendendo il led corrispondente.
ON/OFF
PULSANTE STAND-BY
Usare il pulsante per accendere o mettere in Stand-by il prodotto. Il led corrispondente sotto il pulsante si ac-
cende di colore verde.
00 : 00
00 : 00
IMPOSTAZIONI
I pulsanti , e , permettono di impostare l’ora e il giorno correnti, la temperatura di Comfort e di attivare o
disattivare il rilevamento dell’apertura di una nestra. Il giorno “1” corrisponde al LUNEDI.
Es.: Per impostare le ore 08:30, il giorno “martedì”, una temperatura Comfort di 25°C e abilitare il rilevamento della
nestra aperta precedentemente disabilitato, procedere come segue:

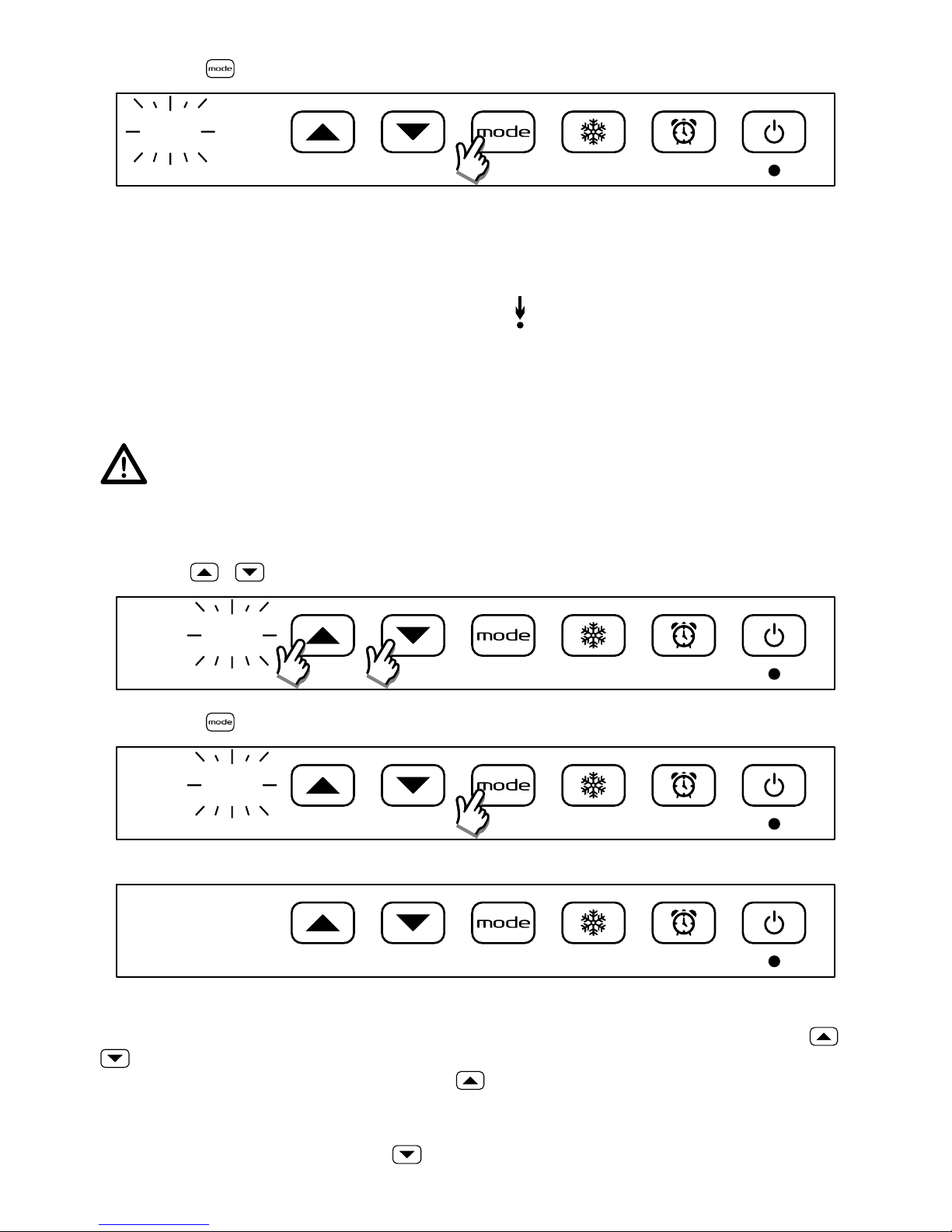

Attivare la visualizzazione/modica premendo il tasto per almeno 3 secondi:
3"
00 : 00

9

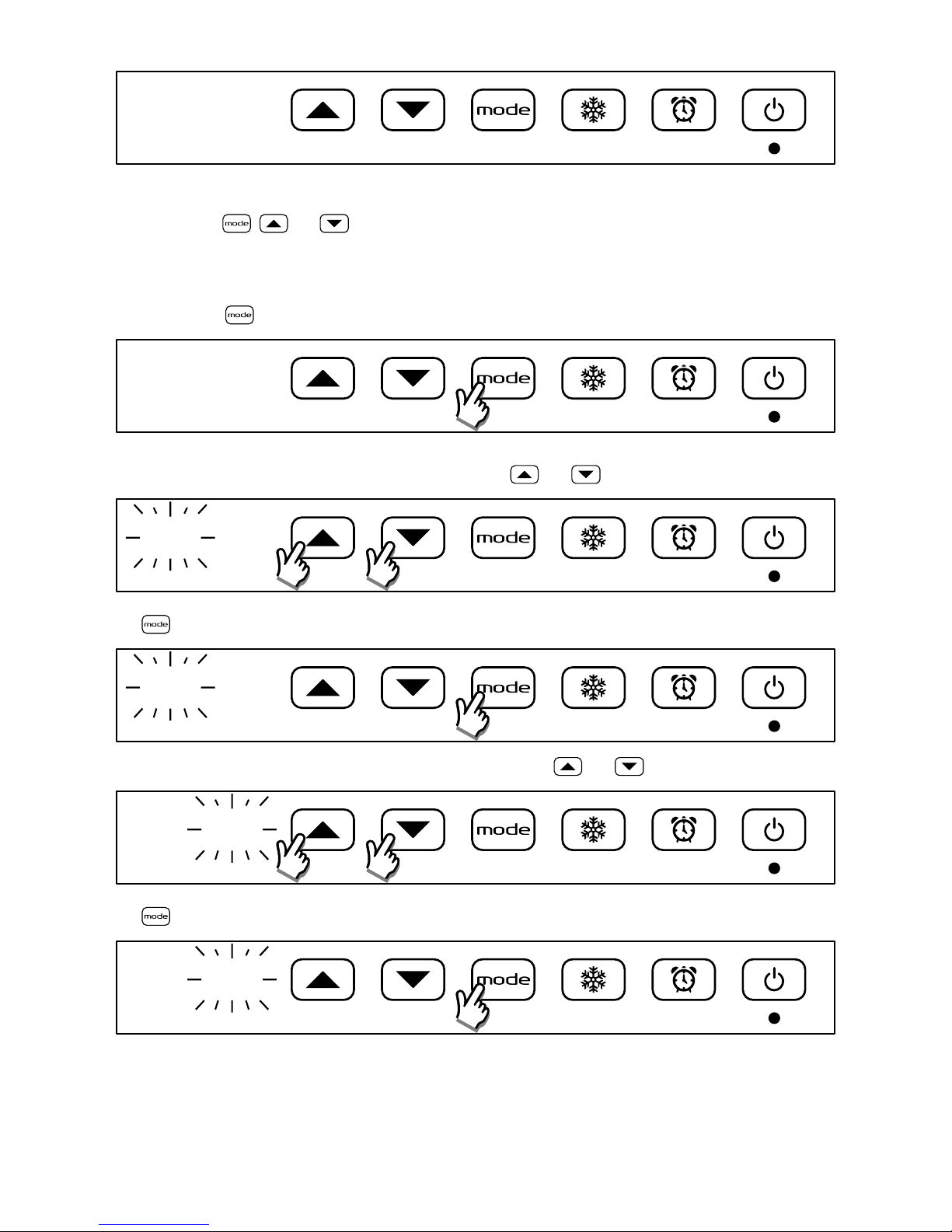

Regolazione dell'orario
Le 2 cifre dell'ora lampeggiano: selezionare l'ora corrente usando i tasti e
00 : 00
Premere il tasto per confermare
08 : 00
Le 2 cifre dei minuti lampeggiano: selezionare i minuti correnti usando i tasti e
08 : 00
Premere il tasto per confermare
08 : 30
Regolazione del giorno della settimana (1 = lunedì)
Dopo aver confermato i minuti correnti, il giorno della settimana inizia a lampeggiare: selezionare il giorno corrente
usando i tasti e
d : 1
Premere il tasto per confermare
d : 2
Regolazione della temperatura di Comfort (Eco = Comfort - 3,5°C)
Dopo aver confermato il giorno corrente, la temperatura di Comfort inizia a lampeggiare: selezionare la temperatura
desiderata usando i tasti e
23 C

10
Premere il tasto per confermare
25 C
SENSORE FINESTRA APERTA
Questa funzione permette di identicare l’apertura di una nestra e di impostare automaticamente il modo di funziona-
mento Antigelo. L’accensione di un punto rosso nella parte alta del display fra la terza e la quarta cifra, indica che la
funzione è abilitata e pronta ad attivare la modalità antigelo qualora venga rilevata l’apertura di una nestra.
 
:
Qualora venga rilevata una brusca riduzione della temperatura durante il normale funzionamento del prodotto, viene
attivata automaticamente la modalità antigelo per ridurre lo spreco di energia. Il led rosso in corrispondenza del tasto
antigelo lampeggia per indicare l’attivazione della funzione.
Il ripristino del normale funzionamento non è automatico ma si ottiene premendo uno qualsiasi dei 5 tasti del prodotto.
Il corretto funzionamento di questa funzione può dipendere dal posizionamento del prodotto del locale, dalla
presenza di spifferi, dalla temperatura esterna e dal tempo di apertura della nestra.
Attivazione della funzione di rilevamento della nestra aperta
Dopo aver confermato il valore della temperatura di Comfort, la modalità di identicazione della nestra aperta inizia
a lampeggiare. Il display indica 88:on se la funzione è attiva e 88:of se è disattiva. Selezionare il modo desiderato
usando i tasti e
88 : oF
Premere il tasto per confermare
88 : on
Fine delle impostazioni:
08 : 30
VISUALIZZARE / MODIFICARE LA TEMPERATURA COMFORT
Potete controllare la temperatura Comfort preimpostata, in qualsiasi momento, premendo una sola volta i tasti o
. Ogni ulteriore successiva pressione cambierà la temperatura impostata.
Quando il prodotto è in modalità Eco, premendo il tasto il termoventilatore inizierà automaticamente a funzionare
in modalità Comfort, senza dover aspettare che il sensore di presenza rilevi la vostra presenza all’interno della stanza
per almeno 2 minuti
In caso si desideri visualizzare o modicare il livello di temperatura Comfort senza abbandonare la modalità Eco,
basterà premere prima una sola volta il tasto . La modalità Eco rimarrà sempre indicata tramite la luce led verde

11
accesa.
NOTA: La temperatura misurata tramite il sensore interno al prodotto indica sempre la temperatura ambiente nelle
immediate vicinanze del prodotto e potrebbe differire dalla temperatura misurata con altri strumenti in altre aree della
stanza. Questa differenza può dipendere da vari fattori, come ad esempio:
- La posizione dell’installazione: alcune aree della stanza possono risentire di correnti o sacche d’aria calda che pos-
sono modicare la misurazione del sensore;
- L’installazione su un muro perimetrale esterno, che essendo normalmente più freddo dei muri interni, può provocare
una misurazione più bassa della temperatura rispetto alla temperatura ambiente reale;
- Un carico eccessivo di salviette sulla barra di supporto può ostruire il usso d’aria calda, provocando una misurazione
della temperatura più alta rispetto alla reale temperatura;
- Condizioni instabili: ogni valutazione deve essere fatta in condizioni stabili di funzionamento. Per questo motivo la
temperatura Comfort non dovrebbe essere cambiata prima che siano trascorsi 60 minuti dalla precedente modica.
Non è possibile infatti valutare se la temperatura ambiente è mantenuta correttamente dal prodotto se il livello di tem-
peratura è continuamente modicato in un breve periodo di tempo.
Se la differenza tra la temperature impostata e la temperature ambiente è rilevata in condizioni di stabilità, calcolate
tale differenza e quindi aumentate o diminuite il livello di temperature Comfort sul prodotto dell’esatto valore della
differenza calcolata.
PROGRAMMAZIONE SETTIMANALE
La modalità Programmata permete di impostare, per ogni ora del giorno e per tutti i giorni della settimana in modo
indipendente, la temperatura desiderata scegliendo fra quella di Comfort, quella di Eco (pari a quella di Comfort ridotta
di 3,5°C) o quella di Antigelo.
La semplice pressione del tasto permette di attivare/disattivare il funzionamento programmato. La sua pressione
prolungata invece permette di accedere alla visualizzazione/modica del programma di funzionamento. Se il prodotto
è nuovo il prolo predenito per il programma è il seguente:
Sempre Antigelo con attivazione della modalità comfort:
- dalle 06:00 alle 08:00 dal lunedì al venerdì;
- dalle 08:00 alle 10:00 il sabato e la domenica.
Premete il tasto dedicato per attivare immediatamente e senza pensieri la programmazione!
Per visualizzare/modicare il programma procedere come segue:
Attivare la visualizzazione/modica premendo il tasto per almeno 3 secondi:
3"
08 : 30
Il display visualizza il giorno 1 (lunedì) . Premendo i tasti e si visualizzano le diverse ore del giorno iniziando
da “00” (ora compresa fra le ore 00:00 e le 00:59):
d : 1
La temperatura di riferimento impostata per la fascia oraria selezionata è indicata dall’accensione del led antigelo
(temperatura di 7°C), del led di funzionamento di colore verde (temperatura Eco = Comfort – 3,5°C) o del led di funzio-
namento di colore rosso (temperatura Comfort impostata dall’utente):
H : 00

12
La temperatura di riferimento desiderata può essere modicata premendo il tasto . L’accensione in sequenza dei
led sopra indicati indica la temperatura di riferimento:
H : 23
Usare i tasti e per visualizzare/modicare la temperatura impostata per ognuna delle ore del giorno 1. Giunti
alle ore 23, la successiva pressione del tasto permette di accedere alla programmazione del giorno 2:
H : 23
d : 2
A questo punto è possibile scegliere se visualizzare/modicare la temperatura delle singole ore del giorno 2 oppure
impostare il giorno 2 identico al giorno 1. Nel primo caso, usare i tasti e come già illustrato per il giorno 1, nel
secondo è sufciente premere nuovamente il tasto . Così facendo il giorno 2 viene posto automaticamente uguale
al giorno 1 e il sistema si porta all’inizio del giorno 3. Questa procedura può essere ripetuta no alla programmazione
del giorno 7:
d : 2
d : 3
Al termine della programmazione del giorno 7, oppure in qualsiasi fase intermedia della programmazione in seguito
alla pressione del tasto , si accede alla fase di conferma e salvataggio del programma. Sul display appare la
scritta “End” e con la successiva pressione del tasto si memorizza il programma appena denito:
End

13
La visualizzazione sul display della scritta “donE” per alcuni secondi conferma che la procedura si è conclu-
sa correttamente. Il prodotto si porta nello stato di funzionamento programmato per l'ora ed il giorno correnti.
donE
Nota bene:
-In ogni momento è possibile abbandonare la procedura di visualizzazione/modica cancellando le modiche
non ancora salvate premendo il tasto stand-by;
-Durante la programmazione gli elementi riscaldanti vengono disattivati ed il radiatore non scalda.
MODALITÀ ANTIGELO
Per attivare la modalità Antigelo premete il pulsante per 3’’. Il termostato viene in questo modo impostato per
mantenere 7°±3°C. Per disattivare la funzione Antigelo è sufuciente premere il pulsante o .
La modalità Antigelo si attiva automaticamente quando non viene rilevata alcuna presenza per almeno 36
ore. In questo caso, non appena verrà nuovamente rilevata una presenza, il prodotto imposterà automatica-
mente la modalità automatica con temperatura Comfort.
3"
00 : 00
08 : 30
8.
risoluzione Dei ProbleMi
• In caso di surriscaldamento, il protettore di sicurezza all’interno del prodotto disattiva sia la resistenza che il
motore. In questo caso:
- Spegnere il termoventilatore e lasciarlo raffreddare per circa 15/20 minuti;
- Assicurarsi che il ltro antipolvere non sia ostruito e pulire se necessario. Ricordarsi di ricollocarlo nella sua
posizione originaria prima di riattivare il prodotto;
- Eliminare ogni possible causa di surriscaldamento (es.: ostruzioni in corrispondenza della griglia di uscita
dell’aria, residui di sporcizia sul prodotto);
- Riaccendere il termoventilatore e controllare il corretto funzionamento.
• Se i comandi touch screen del prodotto non rispondono alla pressione digitale o non funzionano correttamente,
spegnere il termoventilatore per almeno 10 secondi tramite l'interruttore elettromeccanico posto sul lato sinistro
del prodotto.
9.
Manutenzione
• Questo prodotto non richiede manutenzione speciale.
• Pulire il prodotto con un panno asciutto almeno una volta ogni 6 mesi.
• In caso il prodotto debba essere riparato, rivolgersi ad un centro di assistenza qualicato.
• In caso di sostituzione del cavo di alimentazione, utilizzare un tipo 2x1,00mm2H05VV-F <HAR>. Tale sostituzio-
ne deve essere effettuata da personale tecnico qualicato e mai dall’utente nale per evitare un danneggiamento
del prodotto e ogni rischio per la persona.

14
10.
coMunicazioni Di legge
Tutela dell'ambiente e riciclaggio
Afnché il vostro apparecchio non subisca danni durante il trasporto, esso è stato imballato con cura. Per
contribuire alla tutela del nostro ambiente, vi chiediamo di smaltire in modo appropriato il materiale utiliz-
zato per l'imballaggio dell'apparecchio.
Smaltimento degli apparecchi usati
Gli apparecchi che recano il contrassegno riportato a anco non devono essere smaltiti insieme ai riuti
urbani, ma vanno raccolti e smaltiti separatamente. Lo smaltimento degli apparecchi usati va eseguito a
regola d'arte, in conformità con le prescrizioni e leggi vigenti localmente in materia.
Informazioni obbligatorie per gli apparecchi per il riscaldamento d’ambiente locale elettrici
Identicativo del modello: TOUCH
Dato Sim-
bolo Valore Unità Dato Unità
Potenza termica Tipo di potenza termica, solo per gli apparecchi per il riscaldamento
d’ambiente locale elettrici ad accumulo (indicare una sola opzione)
Potenza termica
nominale Pnom 1,8 kW controllo manuale del carico termico, con termostato integrato
no
Potenza termica
minima (indica-
tiva)
Pmin 1,0 kW
controllo manuale del carico termico con riscontro della
temperatura ambiente e/o esterna
no
Massima potenza
termica continua Pmax,c 1,8 kW controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna
no
Consumo ausi-
liario di energia
elettrica
potenza termica assistita da ventilatore no
Alla potenza ter-
mica nominale elmax 1,800 kW Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione)
Alla potenza
termica minima elmin 1,000 kW potenza termica a fase unica senza controllo della tempera- tura ambiente
no
In modo stand-by elSB 0,00076 kW due o più fasi manuali senza controllo della temperatura
ambiente
no
con controllo della temperatura ambiente tramite termostato
meccanico
no
con controllo elettronico della temperatura ambiente no
con controllo elettronico della temperatura ambiente e
temporizzatore giornaliero
no
con controllo elettronico della temperatura ambiente e
temporizzatore settimanale
si
Altre opzioni di controllo (è possibile selezionare più
opzioni)
controllo della temperatura ambiente con rilevamento di
presenza
si
controllo della temperatura ambiente con rilevamento di
nestre aperte
si
con opzione di controllo a distanza no
con controllo di avviamento adattabile no
con limitazione del tempo di funzionamento no
con termometro a globo nero no
Contatti Ermete Giudici S.p.A. - via L. da Vinci 27 - 20090 Segrate (MI) Italia

15
ENGLISH
INSTALLATION AND OPERATING MANUAL
Before operating the heater, please read these instructions thoroughly to avoid damage and hazardous situa-
tions. Any use of this heater other than that stipulated in this instruction manual may cause re, electric shock
or injury, and voids all warranties.
Warranty does not apply to any defect, deterioration, loss, injury or damage caused by, or as a result of, the misuse or
abuse of this heater. The rights dictated by State law are not prejudiced. None of the terms of this warranty are to be
taken as excluding any conditions or warranties implied by State law, which cannot be excluded or modied.
Before any operation remove the packaging and check product integrity. In case of defects or damages do not try to
repair it yourself but contact your dealer.
Do not let children play with the packaging and protect the environment by disposing of the packaging in accordance
with the national regulations for waste processing.
1.
For your saFety
• This appliance is intended for normal household use and not for
use in commercial/industrial enviroment, in vehicles or on board
ships or aircrafts.
• This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental ca-
pabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance
in a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall
not be made by children without supervision.
• Children of less than 3 years should be kept away unless conti-
nuously supervised.
• Children aged from 3 years and less than 8 years shall only switch
on/off the appliance provided that it has been placed or installed
in its intended normal operating position and they have been gi-
ven supervision or instruction concerning use of the appliance in
a safe way and understand the hazards involved. Children aged
from 3 years and less than 8 years shall not plug in, regulate and
clean the appliance or perform user maintenance.
• CAUTION — Some parts of this product can become very hot
and cause burns. Particular attention has to be given where
children and vulnerable people are present.
• Make sure that your supply rating corresponds to what specied
on the rating plate: 230V~, 50Hz.
• This heater is water resistant to IPX4. It can therefore be used
in bathrooms or other areas subject to humidity AS LONG AS IT

16
IS NOT INSTALLED WITHIN THE PERIMETER OF BATH TUBS
OR SHOWERS. This means that it cannot be installed in the are-
as marked as VOLUME 1 in picture 1.
• During function, place the heater in a safe position:
- at least 1m far from inammable objects or furnitures;
- leaving not less than 1m of free space in front of the heater;
- not located immediately below a socket-outlet.
• Do not leave animals or children touch or play with the appliance.
Pay attention! The air outlet grille gets hot during operation (more
than 90°C)
• WARNING: In order to avoid overheating, do not cover the
heater. Do not hang anything on the heater and do not cover it
while it’s working. This is clearly written on the cover of the pro-
duct or shown by the symbol
• Do not use the heater in rooms with explosive gas or while using
inammable solvents or varnish or glues.
• If the cordset is damaged and you have to change it, do not do
the job yourselves! Take the product to an after sales authorised
repair centre or to a person with similar skill and knowledge, in
order to avoid any risk of danger.
• The appliance must be positioned so that the plug is always ac-
cessible.
• Do not mount the product on walls made of synthetic material.
2.
Wall Mounting
• Only x the heater in vertical position with the air outlet grid downward;
• This heater is tted with a double electrical insulation circuit (class II) and therefore does not require an earth
connection.
• This heater must be correctly installed in compliance with the regulations in force in the country of installation.
• In wet spaces like bathrooms or kitchens, the connection terminal must be installed at least 25 cm above the
oor. The electrical connection to the power supply must also be tted with a two-pole switch with a minimum
gap between the contacts that allows complete disconnection according to excess voltage III category conditions.
• To choose the best installation position please consider that the sensor is able to detect movements in the areas
shown in picture 2. Place the heater in the best position to detect people inside the room and to be clear from
any object that may interfere with the sensor's beam. Detection is more efcient when people move in front of
the product instead towards it.
• Always make observe the minimum distances from walls, furniture and/or objects, as indicated in picture 3. Never
install the product so that the distance between the oor and the lower side of the product is less than 600 mm:
- Drill three 6 mm diameter holes in the wall, as shown in picture 4
- Insert the three wall plugs supplied with the product

17
- Insert the 2 upper screws, contained in the same bag, taking care to leave a distance of 8 mm between the
head of the screws and the wall;
- Gripping the heater rmly, hook it onto the two screws; CAUTION! Before releasing the heater make sure
it is attached to the 2 screws.
- Then secure the product with the lower screw.
3.
Filter
• This product is tted with a lter to protect the heating element from dust and dirt.
• The lter is removable to be easily cleaned with water (picture 5).
• To keep the heater in perfect condition, clean the lter once every six months REMEMBERING TO PUT IT BACK
AGAIN AFTERWARDS.
• Every 120 working hours, the user is notied of the need to clean the lter on the back of the product. The warning
is given in the form of a running message on the display that reads:
" PULIrE FILtro - CLEAn FILtEr - nEttoYEr FILtrE "
.
• Even when the display is showing the message indicated above, the product continues to work in the mode active
at the time the notication appears.
• If any key is pushed the text is removed from the display. It will once again be displayed when the fan heater has
been running for another hour.
• By holding the key down when the notication is displayed, the built-in counter is reset and the notication
will be displayed again after another 120 working hours. Conrmation of resetting is given by a message on the
display for 5 seconds that reads
"donE "
.
4.
toWels
• The product is equipped with a towel rail and n. 4 additional hooks placed on rail's back side.
• Please do not push or embed towel close to the air outlet grid (picture 6) but place them as shown in picture 7.
5.
coMManD DescriPtion anD Functioning
• The heater is tted with a double pole electromechanical ON/OFF switch on its left side. Switching off the product
the supply voltage is disconnected from all the internal components.
• The following controls are available on the front panel (picture 8):
A - Presence Sensor
B - Display
C - Show and increase
D - Show and decrease
E - Settings
F - Frost free mode
G - Programmed mode
H - Stand-by
I - Frost free mode led indicator
J - Programmed mode led indicator
K - Functioning led indicator
This bathroom fan heater features a presence sensor and an automatic power management function.
The presence sensor allows a reduced energy consumption, lowering automatically the ambient temperature when no
one is detected in the room, while it comes back to the set comfort temperature, maintaining it throughout the time of
someone's detection.
The automatic electronic power selection, instead, manages the consumption through an accurate and comfortable
regulation in order to automatically keep constant the selected temperature, according to what has previously been set
on the electronic thermostat.
The operation of the presence sensor cannot be disabled and the product can be used in two distinct modes: auto-
matic or programmed.
Automatic Mode
The product is set to work at a comfort temperature whenever someone is detected in the room. Should no one be
detected in the room for at least 10 minutes, the heater will automatically set the Eco mode (3,5°C less than the set
Comfort temperature). Should no one be detected in the room for more than 36 hours, the heater will automatically set
the Frost free mode (7°C). In case someone should be detected again for at least 2 minutes, the product will automa-
tically increase the temperature to the comfort level.

18
In automatic mode is also available a special feature, which is activated at user’s choice, which allows to detect the
possible opening of a window and force the functioning to the Frost free mode to minimize energy waste.
Programmed Mode
The product can be programmed, on hour base, for each day of the week. For each hour of the day it is possible to
dene the reference temperature to be reached/maintained, choosing between Comfort, Eco or Frost free.
In programmed mode the presence detector and the open window detection functions are disabled so that the
product can correctly follow the temperature prole dened by the user.
6.
leDs color
• There are 3 different led lights on the product:
• Led light under the frost free button (picture 8, item I)
- The led is red when the frost free mode is activated. It is switched off when the frost free mode is disabled.
- Blinks when the Frost free mode was activated by the open window detection function.
• Led light under the Programmed mode button (picture 8, item J)
- The led is red when the Programmed mode is activated. It is switched off when the Programmed mode is
disabled.
• Led light under the stand-by button (picture 8, item K)
- The led is red when the product is in the Comfort mode;
- The led is green when the product is in the Eco mode;
- The led is switched off when the product is in Stand-by.
7.
using the Fan heater
MAIN ON/OFF SWITCH
The power supply of the product is controlled by an electromechanical ON/OFF switch. Switching off the fan heater
will cut off the power to the electronic board and this will cause the loss of every stored information, after 30 minutes
of absence of the power supply. We recommend to use this switch only when you are not using the product for long
periods and instead to use the on / stand-by control for any short-term interruptions. In this way you will not lose the
stored settings.
For the rst use of the product or in case of power loss for over 30 minutes, when on ON position, the display shows
00:00 and begins counting the time starting from this value.
Should no adjustment be made within 15min after power up, the product will automatically switch in Frost
free mode with the lighting of the corresponding led.
ON/OFF
STAND-BY BUTTON
Use this button to switch ON or put the product in Stand-by mode. The led beneath the Stand-by button will light
on in green color.
00 : 00

19
00 : 00
SETTINGS
The following keys , and , will allow you to adjust the current hour and day of the week (1 = Monday), the
Comfort temperature and to activate or deactivate the open window detection function.
E.g.: To set 08:30, Tuesday, Comfort temperature of 25°C and enable the open window detection previously disabled,
proceed as follows:
Press and hold the button for 3 seconds to enter the settings menu:
3"
00 : 00
Set the time:
The 2 digits of the hour start blinking: set the current hour using and buttons
00 : 00
Press to conrm
08 : 00
The 2 digits of the minutes start blinking: set the current minutes using and buttons
08 : 00
Press to conrm
08 : 30

20
Set the day of the week (1 = Monday)
After conrming the time, the day of the week starts blinking: set the current day of the week using and
buttons
d : 1
Press to conrm
d : 2
Set the Comfort temperature (Eco = Comfort - 3,5°C)
After conrming the day, the comfort temperature value starts blinking: set the desired temperature using and
buttons
23 C
Press to conrm
25 C
OPEN WINDOW DETECTION
This function makes it possible to detect an open window and automatically activate the Anti-freeze operating mode.
When the function is enabled and ready to set the Frost-free mode if an open windows is detected, a red dot lights up
on the upper right area of the display between the 3rd and the 4th digit.
 
:
If a temperature drop is observed in the room during the normal functioning, the Frost-free mode is automatically
activated to save enery consumption. The red light under the Frost-free button ashes to show that the open window
function operates.
The reset of the normal functioning is not automatic but is achieved by pressing one of the ve buttons of the product.
Correct operation of this function may depend on where the radiator is positioned in the room, the presence
of draughts, the outside temperature, and how long the window stays open.
