Raytec PULSESTAR VTR6 User manual

PULSESTAR VTR6 Installation Guide
Issue 005

For your notes:

Contents
1 Getting started .....................................................................................1
1.1 Summary of features....................................................................................1
2 Safety...................................................................................................2
2.1 Heat ..............................................................................................................2
2.2 Electrical.......................................................................................................2
2.3 General.........................................................................................................3
2.3.1 Disclaimer..................................................................................................... 3
2.4 Eye/skin safety guidance..............................................................................3
2.4.1 IEC/BS EN62471 RiskGroups ........................................................................ 4
2.4.2 Product labelling........................................................................................... 4
3 Sicherheit .............................................................................................5
3.1 Wärme.......................................................................................................... 5
3.2 Elektrik..........................................................................................................5
3.3 Allgemein .....................................................................................................6
3.5 Sicherheitsleitfaden für Augen/Haut ........................................................... 6
3.5.1 IEC/BS EN 62471 Risikogruppen ................................................................... 7
3.5.2 Produkbeschriftung...................................................................................... 7
4 Sécurité ................................................................................................8
4.1 Chaleur.........................................................................................................8
4.2 Électrique .....................................................................................................8
4.3 Généralités...................................................................................................9
4.5 Conseils de sécurité pour les yeux et la peau.............................................10
4.5.1 Groupes de risque IEC/BSEN62471 ............................................................ 10
4.5.2 Étiquetage duproduit................................................................................. 10
5 Mounting the VTR6.............................................................................11
5.1 Heatsinking.................................................................................................11
6 Connections........................................................................................12
6.1 Powersupply...............................................................................................12
6.1.1 Power-up surges......................................................................................... 13

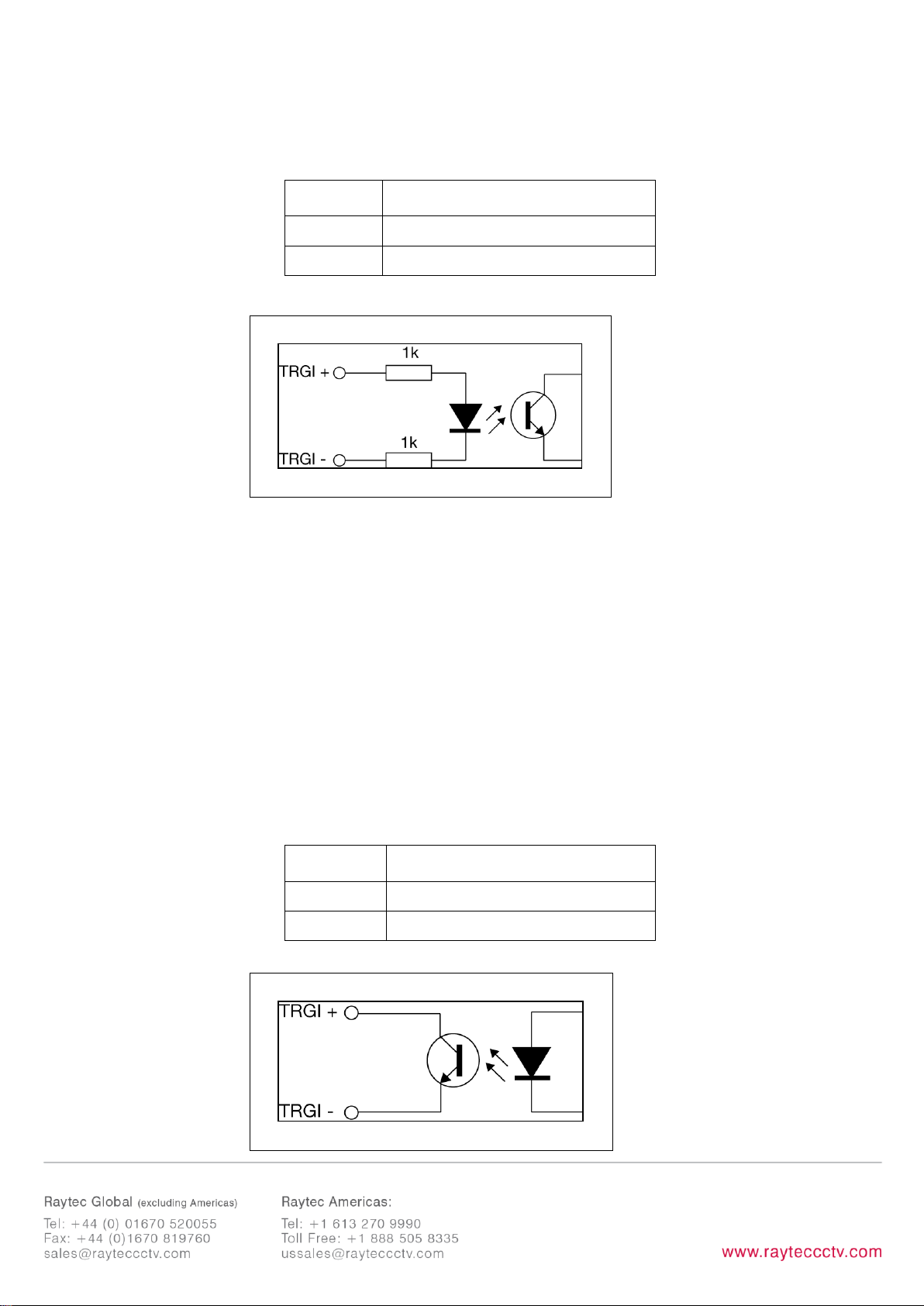

6.2 Trigger input ...............................................................................................14
6.3 Trigger output............................................................................................. 14
6.4 Ethernet option..........................................................................................15
6.5 Serial option ...............................................................................................15

7 General description.............................................................................16
7.1 Pulse and duty cycle limits.........................................................................16
7.2 Pulsed output.............................................................................................17
7.3 Switched output.........................................................................................17
7.4 Internal trigger timer ................................................................................. 17
7.5 Trigger input ...............................................................................................17
7.6 Trigger output............................................................................................. 18
7.7 Factory settings..........................................................................................18
8 Ethernet address (Ethernet versions only)............................................19
8.1 Connection.................................................................................................19
8.2 IP address ...................................................................................................19
8.2.2 Network broadcast packets........................................................................ 20
9 Webpage configuration (Ethernet versions only)..................................21
9.1 Main page...................................................................................................22
9.2 General setup page ....................................................................................22
9.3 Light output configuration page.................................................................23
9.4 Trigger output configuration page.............................................................. 23
10 Configuration commands....................................................................24
10.1 Ethernet communication ...........................................................................24
10.2 RS232 communication................................................................................24
10.3 Command structure ...................................................................................24
10.4 General commands....................................................................................25
10.5 Command summary...................................................................................29
11 Reference information.........................................................................30
11.1 Ratings........................................................................................................ 30
11.2 Restrictions.................................................................................................30
11.3 Error codes..................................................................................................30
11.4 Event Codes................................................................................................ 31

1
1 Getting started
Read Section2, Safety( or Section 3, Sicherheit, or Section 4, Sécurité) and
Section10,Reference information,and check the VTR6fulfilsyour
requirements.
Mount the VTR6 asdescribed in Section 5, Mountingthe VTR6.Connect the
VTR6 up toa supply as described in Section6, Connections. Set up the VTR6 for
the desired operation as described in Section 10, Configurationcommands.
Visit www.rayteccctv.com for application notes on this product. There is also a
Support page which has information on troubleshooting problems.
1.1 Summary of features
Throughout thismanual, referencesto the VTR6 refertoallvariantsin the VTR6
range unless otherwise stated. The convention for the product number is:
The convention for standard VTR6 product numbers is:
VTR6-www-aa-ccc-NC
Where:
www is the wavelengthoflight in nanometres; 850,940 or cool white W
aa is the optical beam profile in degrees: 12 , 28 or 50for
white,14,28 or 50 for850nm or940nm.
ccc is the communications protocol; ETH or RS232
NC No cable. If a cable is required, it should be ordered
separately.
The convention for special variants VTR6 part numbers is as above with the
addition of a specific suffix:
VTR4-www-aa-ccc-NC-Txx
Txx is the variant number; -T54 for example. Thisfield is not
required when specifying standard products

2
2 Safety
Read this before using the VTR6. Always observe the following safety precautions. If
in doubt, contact your distributor or Raytec. The following symbols mean:
Warning: Read instructionstounderstand possible hazard
Warning:Surface mayget hot.
Warning: Possible hazardous voltage.
2.1 Heat
Where these symbolsappear in the manual, refer to the text for precautionsto
be taken.
Ensurethe VTR6ismountedcorrectly(seeSection5,Mountingthe VTR6), and
that you do not exceed any of the ratings for the unit (see Section 10, Reference
information).
At its maximum ratings, the VTR6’s enclosure can exceed 75°C which is
sufficient to cause a burn if touched. Place in a position where personnel
cannot accidentally touch it and ensure there is a free flow of air around the
unit.
2.2 Electrical
The VTR6 does not have complete electrical isolationof inputs(including
triggering and communications ports), therefore, please observe the following
guidance:
Computer equipment that is connected to the communication or trigger ports
must be internally powered or separated from mains electricity by double
insulation/reinforced isolation or be approved to IEC 60950-1 standard. All
other equipment connected to the triggers or other ports must also have
double insulation/reinforced isolation protection from the mains supply.
The Power Supply Unit (PSU) used to energise the VTR6 must provide double
insulation/reinforced isolation from mains electricity and protected against
short circuits and overloads. The PSU should be approved to either IEC 60950-
1, IEC 60335-1, IEC 61010-1, IEC61558-1,-2,-16. The
PSU may also be approved to equivalent or superior safety standards.
Any energised conductorsderived from mains electricity must also have Safety
Extra LowVoltage (SELV) output.Refer toSection10, Reference informationfor
allowable voltage limits.

3
Power supply cabling to the VTR6 must be rated to at least 8A.
The DC power supply to the VTR6 must be externally fused to 8A using a slow
blowfuse(T8AH,50V).
The installer must provide a clearly marked, nearby and easily accessible
switch as part of the installation to allow the controller to be disconnected
from its energy source on both power conductors.
Transients caused by inductive loads must be suppressed externally to the
VTR6.
Warning: Thisisa Class A product. Its use inresidentialareasmay cause radio
interference, and such use should be avoided unless special measuresare taken
by the user to restrict emissionsto a level that allows the receptionofbroadcast
transmissions.
2.3 General
TheVTR6 must not be used in anapplication where its failure could cause a
danger topersonalhealthor damage to other equipment.
If the equipment is used in a manner not specified by the manufacturer, the
protection provided by the equipment may be impaired.
2.3.1 Disclaimer
Thisinformation isfor guidance only.Installersmust perform their own risk
assessment specifictoeachinstallation.While Raytec hastaken every care in the
preparation of this advice, Raytec accepts no liability for damages ofany kind,
except those required by law. Deliberate acts of endangerment and vandalism
are not covered by this document andmust be considered bythe installer.
2.4 Eye/skin safety guidance
High levels of artificial optical radiation can cause damage to both eyes and
skin. Exposure limit values have beendrawn up forsuchhazards.All light systems
are placed within Risk Groups, which define the level ofrisk when the light isused
normally.
The user must take precautionsappropriate to this risk group and ensure that
noharm can come to anyone within the vicinity ofthe light.

4
2.4.1 IEC/BS EN62471 RiskGroups
The following applies to the VTR6 running at full power and maximum duty cycle:
Risk Group 2
VTR6-850-14
VTR6-850-28
Exempt
VTR6-W-12
VTR6-W-28
2.4.2 Product labelling
The infra-red versions of this product are labelled:
The white versions of this product do not require a warning label.
MODERATE RISK (RISK GROUP 2)
CAUTION: Infrared emitted from this product. Avoid
eye exposure: Use appropriate shieldingor eye
protection

5
3 Sicherheit
BittelesenSie vorVerwendungdesVTR2diese Informationen.Beachten Sie
immer die folgenden Sicherheitshinweise. Wenden Sie sich im Zweifelsfall an
Ihren Händler oder Raytec. Die folgenden Symbole habendie folgende
Bedeutung:
Warnung:LesenSie dieHinweise,um einemögliche Gefahr zu
verstehen.
Warnung:Oberfläche kann heiß werden.
Warnung: Mögliche gefährlicheSpannung.
Wenndiese Symbole inder Anleitungauftauchen, enthält der Text Hinweise
zuden zuergreifendenVorsichtsmaßnahmen.
3.1 Wärme
StellenSie sicher, dassdasVTR6korrekt montiert ist (siehe Section5, Mounting the
VTR6) und dass Sie die Grenzwerte für das Gerät nicht überschreiten(siehe Section
10,Reference information).
Bei den maximalen Grenzwerten kann das Gehäuse des VTR6 75 °C
überschreiten, was ausreichend ist um bei einer Berührung zu
Verbrennungen zu führen. Positionieren Sie das Gerät so, dass eine
versehentliche Berührung durch das Personal ausgeschlossen ist und stellen
Sie sicher, dass Luft frei um das Gerät zirkulieren kann.
3.2 Elektrik
Das VTR6 verfügt über keine vollständige elektrische Trennung der Eingänge
(einschließlich Trigger- und Kommunikationsports). Beachten Sie daher
unbedingt die folgenden Hinweise:
Computergeräte, die an die Kommunikations- oder Trigger-Ports ange-
schlossensind, müssen über eine interne Stromversorgungverfügenoder vom
Stromnetz durch eine doppelte Isolierung/verstärkte Isolierung getrennt sein
oder nachdem Standard IEC 60950-1 zugelassensein.Alle anderen Geräte, die
an die Trigger- oder andere Ports angeschlossen sind, müssen ebenfalls durch
eine doppelte Isolierung/verstärkte Iso- lierungvom Stromnetz getrennt sein.
Das Netzgerät, das zur Stromversorgung des VTR6 dient, muss durch eine
doppelte Isolierung/verstärkte Isolierung von der Stromversorgung getrennt sein
und gegen Kurzschlüsse und Überlastungen geschützt sein. Das Netzgerät muss
nach IEC 60950-1, IEC 60335-1, IEC 61010-1 oder IEC61558-1,-2,-16 zugelassen
sein. Das Netzgerät kann auch nach gleich- wertigen oder höheren Standards
zugelassen sein.

6
Alle stromführenden Leiter, die vom Stromnetz abgeleitet sind, müssen ebenfalls
Sicherheitskleinspannung (SELV) am Ausgang erzeugen. Hin- weisezudenzulässigen
SpannungsgrenzwertenfindenSie im Section10, Reference information.
DieVerkabelungderStromversorgungzum VTR6mussfürmindestens8A bemessen
sein.
DieGleichstromversorgungzum VTR6mussextern durcheineträge
Sicherung(T8AH,50V) bis8A gesichert sein.
Der Installationstechniker muss einen deutlich gekennzeichneten, leicht
zugänglichen Schalter als Teil der Installation in der Nähe vorsehen, mit dem die
Steuerung an beiden Stromleitern von ihrer Stromquelle getrennt werden kann.
DurchinduktiveLastenverursachteEinschaltstößezum VTR6müssen extern
unterdrücktwerden.
Warnung: Diesist ein Klasse-A-Produkt. Eshandelt sichhierbeium ein Produkt
der Klasse A. Die Verwendung in Wohngebieten kann zu Funkstörungen
führen und eine solche Verwendung sollte vermieden werden, es sei denn
besondere Maßnahmen werden vom Anwender ergriffen, um die Emissionen
auf ein Niveau zu begrenzen, das den EmpfangvonRundfunkübertragungen
ermöglicht.
3.3 Allgemein
DasVTR6darfnicht inAnwendungeneingesetzt werden,beidenenes durch
einenAusfalldesGerätszueiner Gefahr für dieGesundheit von Personen
oder zur Beschädigunganderer Geräte kommen könnte.
WenndasGerät ineiner anderen alsder vom Hersteller vorgesehenen Weise
verwendet wird, kann die Schutzvorrichtung des Geräts beeinträchtigt
werden.
3.4 Installationsanleitung (Haftungsausschluss)
Diese Informationen dienen nur zur Orientierung. Installationstechniker müssen
ihre eigene spezifische Risikobewertung für die jeweilige Installation
durchführen. Auch wenn Raytec diese Empfehlung mit größter Sorgfalt erstellt
hat, übernimmt keine Haftung für Schäden jeglicher Art, außer in dem
gesetzlich erforderlichen Maße. Vorsätzliche Gefährdungs- oder
Zerstörungshandlungen werden in diesem Dokument nicht behandelt und
müssen vom Installationstechniker berücksichtigt werden.
3.5 Sicherheitsleitfaden für Augen/Haut
Hohe künstliche optische Strahlung kann sowohl Augen als auch Haut
schädigen. Für eine derartige Gefährdung wurden Expositionsgrenzwerte
festgelegt. Alle Lichtsysteme werden in Risikogruppen eingeteilt, die das
Risikoausmaß bei normaler Verwendung der Leuchte definieren.

7
Bei der Verwendung müssen die dieser Risikogruppe entsprechenden
Vorsichtsmaßnahmen getroffen werden und dafür gesorgt werden, dass im
Nahbereich der Leuchte niemand Schaden nehmen kann.
3.5.1 IEC/BS EN 62471Risikogruppen
Folgendesgilt für alle Varianten desVTR6 beim Betrieb mit voller Leistung und
maximalerBetriebsdauer:
Risikogruppe 2
VTR6-850-14
VTR6-850-28
Ausnahme
VTR6-W-12
VTR6-W-28
3.5.2 Produkbeschriftung
Die Infrarotversionen dieses Produkts sind folgendermaßen beschriftet:
Die weiße Version dieses Produkts benötigen keinen Warnhinweis.
MODERATE RISK (RISK GROUP 2)
CAUTION: Infrared emitted from this product. Avoid
eye exposure: Use appropriate shieldingor eye
protection

8
4 Sécurité
Lisez ce document avant d'utiliser la VTR6. Respectez les mesures de sécurité
suivantes en toutes circonstances. En cas de doute, contactez votre
distributeur ou Raytec. Les symboles ci-dessous auront la signification suivante:
Attention: Lisez les instructions pour comprendre quels sont les
risques éventuels.
Attention:La surface peut devenir chaude.
Attention: Risqued'électrocution.
Lorsque cessymbolesapparaissent dans le manuel,reportez-vousaux consignespour
connaître les précautionsà prendre.
4.1 Chaleur
Veillez à ce que la VTR6 soit montée correctement (voir Section 5, Mounting
theVTR6)et àne dépasseraucunevaleur nominalepourl'unité (voirSection10,
Reference information).
Lorsqu'ilatteint ses valeursnominalesmaximales, la VTR6peut dépasser les
75°C, ce qui est suffisant pour provoquer des brûlures en cas de contact. Placez
l'appareilà un endroit où le personnelne risque pasde le toucher par accident
et veillez à ce que l'air circule librement autour de l'unité.
4.2 Électrique
La VTR6 ne possède pas d'isolation électrique complèt des entrées (notamment des
ports de déclenchement et de communication). Par conséquent, respectez les
consignes suivantes:
L'équipement informatique connecté aux ports de communication et de
déclenchement doit être alimenté en interne ou séparé de l'alimentation
secteur par une isolation double/renforcée, ou être approuvé selon la norme
CEI 60950-1. Tous les autres équipements branchés aux déclencheurs ou à
d'autres ports doivent aussi posséder une isolation double/renforcée pour
être protégés de l'alimentation secteur.
Le boîtier d'alimentation utilisé pour mettre sous tension la VTR6 doit four- nir
une isolation double/renforcée pour isoler le VTR6 de l'alimentation sec- teur, et
le protéger des courts-circuits et des surcharges. Le boîtier d'alimentation doit
être approuvé selon la norme CEI 60950-1, CEI
60335-1, CEI 61010-1 ou CEI61558-1,-2,-16. Le boîtier d'alimentation peut
aussiêtre approuvé selon des normes de sécurité équivalentesou supérieures.

9
Tous les conducteurs sous tension dérivés depuis l'alimentation secteur
doivent aussi posséder une sortie à tension de sécurité extra-basse.
Référez-vousà la Section10, Reference informationpour leslimitesde tension
autorisées.
Le câblage d'alimentation versla VTR6 doit avoir une capacité minimale de 8A.
L'alimentation en courant continu vers la VTR6 doit être protégée par un
fusible 8A en externe, plus précisément un fusible à action retardée (T8AH,
50V).
Dans le cadre de l'installation, l'installateur doit fournir un interrupteur
clairement marqué, qui soit à proximité et facilement accessible, pour
permettreaucontrôleurd'êtredéconnectédesasourced'énergiesurles
conducteursd'alimentation.
Les coupurescausées par descharges inductivesdoivent être suppriméesde
manière externe versla VTR6.
Attention: Il s'agit d'un produit de classe A. Son utilisation en zone résidentielle
peut causer des interférences radio. Ce type d'utilisation doit être évité, sauf si
des mesures particulières sont prises par l'utilisateur pour restreindre les
émissions à un niveau qui permet la réception des transmissions diffusées.
4.3 Généralités
La VTR6 ne doit pasêtre utilisée dansune applicationoùla santé des
personneset l'intégrité des équipements seraient mises en danger s'il venait
à tomber enpanne.
Sil'équipementestutiliséautrementqu'auxfinsprévuesparlefabricant, la
protectionofferte parl'équipement pourrait enêtre altérée.
4.4 Guide d'installation (clause denon-responsabilité)
Ces informationssont seulement à titre indicatif. Lesinstallateurs doivent effectuer
leur propre évaluationdes risques, pour chaque installation.
Même si Raytec a préparé minutieusement ces conseils, Raytec décline toute
responsabilité pour tout dommage, quel qu'il soit, à l'exception de ceux
requis par la loi. La mise en péril volontaire ainsique les actes de vandalisme ne
sont pascouvertspar le présent document et doivent être prisen compte par
l’installateur.

10
4.5 Conseils de sécurité pour les yeux et la peau
Des niveaux élevés de rayonnements optiques artificiels peuvent causer des
dommages aux yeux et à la peau. Les valeurslimites d’exposition ont été
établies pour de tels dangers. Tous les systèmes d’éclairage sont placés dans
des groupes de risque, qui définissent le niveau de risque lorsque l’éclairage est
utilisé normalement.
L’utilisateur doit prendre les précautions appropriées pour ce groupe de risque
et s’assurer qu’aucun dommage corporel ne peut survenir à proximité de la
lampe.
4.5.1 Groupes de risque IEC/BSEN62471
Lesdispositionssuivantess’appliquent à toutes lesvariantes du VTR6 fonctionnant à
pleine puissance et en cycle d’utilisation maximal:
Groupe de risque 2
—VTR6-850-14
—VTR6-850-28
Exclus
—VTR6-W-12
—VTR6-W-28
4.5.2 Étiquetage duproduit
Les versions infrarouges de ce produit sont étiquetées:
Les versions blanche de ce produit ne nécessitent pas d’étiquette d’avertissement.
MODERATE RISK (RISK GROUP 2)
CAUTION: Infrared emitted from this product. Avoid
eye exposure: Use appropriate shieldingor eye
protection

11
5 Mounting the VTR6
TheVTR6 has 4 offM8 mountingstuds. These should be fitted tothe VTR6
optional mounting bracket, or through 9.0mm diameter holesin the user’s
infrastructure and fastened with nuts that are tightened to a maximum of
15Nm. If larger diameter holes, or a higher torque is used, then there is a risk of
damagingthe VTR6.
5.1 Heatsinking
The approximate heat dissipation of the VTR6 can be calculated as
follows:
HD = (36 x BR x PW x TF) + 2
Where:
HD Heat dissipation(W)
BR Brightnessofthe light output (%)
PW Strobe pule width(seconds)
TF Maximum trigger frequency(Hz)
Without anyheatsinking,the internaltemperature oftheVTR6rises0.40°C per
Watt of heat dissipation. Given the range of ambient temperatures and
radiated sunlight, the installation must provide enough heatsinking on the rear
surface tokeep the internaltemperature ofthe VTR6 below70°C.

12
6 Connections
See Section 10, Reference information for information on connection
ratings. All connections are provided on a 17-way bulkhead connector. The
connector pin-out varies according to the options provided. The bulkhead
connector details are as follows:
Connector shell: Hummel AG code 7.420.000.000
Connector insert: Hummel AGcode 7.003.917.101N
Connector pins: Hummel AG code 7.010.901.001
Assembled cables are available from Raytec to the customer’s specification. If a
standard cable assembly is provided by Raytec, then the wire colours will be as
shown below.
Bulkhead
connector pin
ETH option
RS232
Wire colour (std
cable assy)
6
7
8
9
Power -
Power -
Black
Blue
Grey/Pink
Green/White
2
3
4
5
Power +
Power +
Green/Brown
Red/Blue
Violet
15
TRGI -
TRGI -
White
14
TRGI +
TRGI +
Brown
12
Tx +
No connect
Grey
13
Tx -
TXD
Pink
10
Rx +
RXD
Yellow
11
Rx -
GND
Green
17
TRGO -
TRGO -
Yellow/White
16
TRGO +
TRGO +
Yellow/Brown
1
Case ground
Case ground
Screen
6.1 Power supply
Refer to the information in Section 2, Safety (or Section 3, Sicherheit, or Section
4, Sécurité) concerningpower supplyarrangementsforthe VTR6. Choose a PSU
that limits its output current by design, by setting the current limit onthe supply

13
(ifthisfeature exists) or use fuses. Remember to derate the fuse, if mounted in
an enclosure, as the temperature will be higher than ambient. The external
power supply needs to be able to supply at least 8.0A.
The use of a regulated power supply with 100% short circuit protection is
recommended. If, however a non-regulated power supply is used, then the
maximum ripple voltage of this power supply must not exceed 10% of the actual
DC value.
The low voltage and AC mains wiring should be routed separately. If they must
be loomed together ensure that low voltage insulation rating is sufficient or
that supplementary insulation is used.
The maximum recommended power supply cable length 3m. If longer cables
are fitted, or if surge or transient interference greater than +/-60V may occur
on the power supply lines, additional surge protection should be provided.
6.1.1 Power-up surges
The VTR6 will draw current surges from the user’s power supply at various stages
as it becomes operational. At the instant on which power is applied, the
capacitors internal to the VTR6 will draw a surge that is dependent upon the
impedance of the user’s power supply and cabling. If not limited, this surge will
be of the order of 100-150Amps with a duration of approximately 50µs.
Afterafewseconds,theinternal micro-controllerwillbegintoapplypower to
the LEDs. This will cause an initial demand for current, followed by regular
burstsasshownbelow.
Note: The peak ofthese current pulsesis typically 8Amps, and that mean current
consumption is typically 8 Amps once the power-up sequence is complete, and
the VTR6 is running at maximum brightness and duty cycle

14
6.2 Trigger input
Thetriggerinputisopto-isolated.Theopto-isolatorisolatesvoltagesupto 50V.
Signal
Function
TRGI –
Trigger input negative
TRGI +
Trigger input positive
The trigger input circuit is as follows:
The trigger input circuit operates as follows:
Whena voltageof5Vto24Visapplied acrossTRGI–and TRGI +,the trigger
input islogic1 (on). Whena voltage of0V to2Visapplied across TRGI –and
TRGI +, the trigger input islogic0 (off).
Tosee howto set up the light totrigger ona 0-1 transition (risingedge) or a 1-0
transition (fallingedge), refer toSection 7.5, Trigger input.
The trigger input typically sinks2mA when a 5Vtrigger isapplied, and 12mA
when a 24V trigger isapplied. The trigger input current willscale linearly
between these two extremes.
6.3 Trigger output
Thetriggeroutputisopto-isolated.Theopto-isolatorisolatesvoltagesup to
50V.
Signal
Function
TRGO –
Trigger output negative
TRGO +
Trigger output positive
The trigger output circuit is shown overleaf:

15
The trigger output can used to switch a signal of up to 24V, switching up to
20mA when on. When the output is logic 1 (on) a current of up to 20mA can
flow. The maximum current must be limited to an absolute maximum of
50mA by the external circuit. The forward voltage is less than 2V.
When the output is logic 0 (off) a voltage of up to 24V can be blocked.
6.4 Ethernet option
The Ethernet connection is 10Base-T and runs at 10Mbits per second.
6.5 Serial option
The RS232 connections are as follows: The communications port should be set
to 115Kbaud, no parity, 8 data bits, and 1 stop bit.
Connecting to the specified pin on a 9-way female D-type allows straight
through connection to a PC COM port.
Signal
Function
Connection pin on a
standard
9 way female D-type
GND
Connectedtopower
input negative
5
Rx
Receive input to VTR6
3
Tx
Transmit output from VTR6
2

16
7 General description
The VTR6 current controller provides repeatable intensity and timing control
for strobe lighting. Two modes of operation are provided for the light output:
Pulse (strobe)
In pulse mode the output is pulsed once per trigger. The delay from trigger to
pulse, the pulseduration and the brightnesscan be set.
Switched
In switched mode the trigger input can be used to switch the output current on
and off.
Thesetup isnon-volatile,sothe VTR6 resumes thesame operationafter a power cycle.
7.1 Pulse and duty cycle limits
In both pulsed and switched modes, the pulse width and duty cycle are internally
limited to prevent damage to the light.
The brightness can be set up to 100%, but only for short periods and at low
duty cycles, so that the lighting does not overheat and get damaged. In pulse
mode, the duty cycle is limited by ignoringtriggers which are too soonafter the
previoustrigger.
Output
brightness
Allowed
pulse
width
for
850nm
lights
Allowed
duty cycle
for 850nm
lights
Allowed
pulse
width for
white
lights
Allowed
duty cycle
for white
lights
0 to20%
3ms
6%
3ms
3%
21% to 30%
3ms
6%
2ms
3%
31% to 50%
3ms
3%
2ms
2%
51% to
100%
1ms
2%
1ms
2%
So, for example, ifthe brightnessis set to 40%, then a VTR6-850 does not allow
pulses greater than 3ms long. With 1ms pulses, if a trigger occurs within 33ms
ofa previous trigger (so that the duty cycle would be greater than 3%) the trigger
isignored.
Ifnecessary,the VTR6limitsthe dutycycle byincreasingthe retrigger delay.
When the VTR6 internal temperature gets too high, the allowed duty cycle is
reduced and event 149 isgenerated. Thistypically happens at 50°C.
