Quick Start Guide
Made in Germany
Silent tS 2
21-6729 20102020

Fig. 1
17
18
3
7
5
15
8
9
910
16
15
12

DE
Einleitung
Dieser Quick Start Guide enthält Angaben zur Bedienung des Gerätes sowie
relevante Sicherheitsinformationen.
Ausführliche Informationen zum Gerät nden Sie in der Bedienungsanleitung,
die Sie von unserer Internet-Seite unter www.renfert.com/p915 herunterladen
können.
Geben Sie dort die folgende Artikelnummer ein: 29300050.
Verwendete Symbole
In dieser Anleitung oder an dem Gerät nden Sie Symbole mit folgender Bedeutung:
Gefahr
Es besteht unmittelbare Verletzungsgefahr. Begleitdokumente beachten!
Elektrische Spannung
Es besteht Gefahr durch elektrische Spannung.
Achtung
Bei Nichtbeachtung des Hinweises besteht die Gefahr der Beschädigung des Gerätes.
Hinweis
Gibt einen für die Bedienung nützlichen, die Handhabung erleichternden Hinweis.
Das Gerät entspricht den zutreffenden EU Richtlinien.
Das Gerät unterliegt der EU Richtlinie 2002/96/EG (WEEE Richtlinie).
Weitere Symbole sind bei ihrer Verwendung erklärt.
Sicherheit
Bestimmungsgemäße Verwendung
Die bestimmungsgemäße Verwendung dient dem Absaugen von trockenen, nicht explosionsfähigen
Stäuben in Innenräumen. Die Umgebungstemperatur darf dabei nicht außerhalb 5 - 40 °C liegen.
Das Gerät ist ausschließlich für den gewerblichen Betrieb in Dentallabors bestimmt.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen
Betriebs- und Wartungsbedingungen.
Gefahren- und Warnhinweise
Allgemeine Hinweise
►Wenn das Gerät nicht entsprechend den hier gegebenen Sicherheitshinweisen betrieben wird, ist
der vorgesehene Schutz nicht mehr gewährleistet!
►Gerät nur unter Aufsicht betreiben!
►Der Netzstecker muss leicht zugänglich sein!
►Vor Arbeiten an den elektrischen Teilen, Gerät vom Netz trennen!
►Das Gerät enthält im Innern keine Teile, die einer Wartung bedürfen!
►Beschädigte Geräte unverzüglich außer Betrieb nehmen. Netzstecker ziehen und gegen wieder
Einschalten sichern. Gerät zur Reparatur einschicken!
►Das Öffnen des Gerätes, über das im Folgenden beschriebene hinaus, ist nicht zulässig!
► Informationen zu REACH und SVHC nden Sie auf unserer Internetseite unter www.renfert.com
im Support Bereich.
Spezische Hinweise
►Nationale Vorschriften und zulässige Staubbelastungen in der Arbeitsumgebung beachten!
Fragen Sie Ihre Berufsgenossenschaft oder zuständige Behörde!
►Beim Entleeren der Staubschublade oder beim Reinigen ist je nach Sauggut eine geeignete
persönliche Schutzausrüstung zu tragen!
►Keine brennbaren oder explosiven Gase, Dämpfe, Stäube einsaugen!
- 1 -

DE ►Die folgenden Anwendungsfälle bergen erhöhte Gefahren und sind daher unzulässig:
Bei einer Reinigung durch Aussaugen von Fräskammern und SLM-Druckanlagen kann es bei ei-
ner ausreichend hohen Konzentration und Reinheit (d. h. unvermischt mit anderen Dental-Stäuben
wie z.B. Gips, Kunststoff), aufgrund einer möglichen exothermen Reaktion (z.B. durch Oxidation)
zu einer Selbstentzündung oder Staubexplosion des Frässtaubs bzw. Druckpulvers kommen.
Insbesondere bei folgenden Fräs- oder Druckmedien muss eine alternative Reinigungsmethode
gewählt werden (z.B. manuelle Reinigung):
• Holz
• Titan/Titan-Aluminium
• Leichtmetalle und Leichtmetall-Legierungen (z.B. Aluminium, Magnesium)
• Cobalt-Chrom-Pulver (z. B. zur Verwendung in SLM Anlagen)
Werden Leichtmetalle wie z.B. Titanlegierung in großen Mengen bearbeitet (z.B. mit Schleifpapier)
und es entsteht hierbei sehr feiner Schleifstaub, kann es bei einer ausreichend hohen Konzen-
tration und Reinheit aufgrund einer möglichen exothermen Reaktion zu einer Selbstentzündung
kommen.
►Keine heißen Materialien einsaugen!
►Keine Flüssigkeiten einsaugen!
►Sauggut gemäß den gesetzlichen Bestimmungen entsorgen!
Zugelassene Personen
Bedienung und Wartung des Gerätes darf nur von unterwiesenen Personen erfolgen.
Produktbeschreibung
siehe Fig. 1 (auf Umschlagseite)
3 Ein- / Aus-Schalter
5 Frontblende / Staubschublade
7 Staubschublade
8 Netzkabel
9 Gerätesteckdosen (A, B)
10 Geräteschutzschalter
15 Quetschventil mit Saugstutzen
16 Ansaugkrümmer
17 Anschlussset
18 Saugschlauch
Die übrigen Elemente sind in der vollständigen Betriebsanleitung im Internet aufgeführt.
Lieferumfang
1 Silent TS2
1 Quick Start Guide
1 Quick Reference Card
1 Staubbeutel (betriebsbereit in Staubschublade eingelegt)
1 Druckluftschlauch (fest angeschlossen)
2 Quetschventile mit Saugstutzen
1 Anschlussset
2 Schukostecker (nur bei 2930-0050)
1 4 m Saugschlauch
4 PVC-Endmuffen
Inbetriebnahme
Auspacken
⇒Prüfen Sie die Lieferung auf Beschädigung und Vollständigkeit (siehe „Lieferumfang“).
- 2 -

DE
Aufstellen
Wird die Absaugung in einen geschlossenen Schrank aufgestellt, ist zusätzlich, neben den Öff-
nungen für die Saugschläuche, für die Abluft eine Öffnung mit folgenden Mindestabmessungen
vorzusehen:
• Kreis: mindestens 120 mm Durchmesser.
• Rechteck: mindestens 170 x 65 mm.

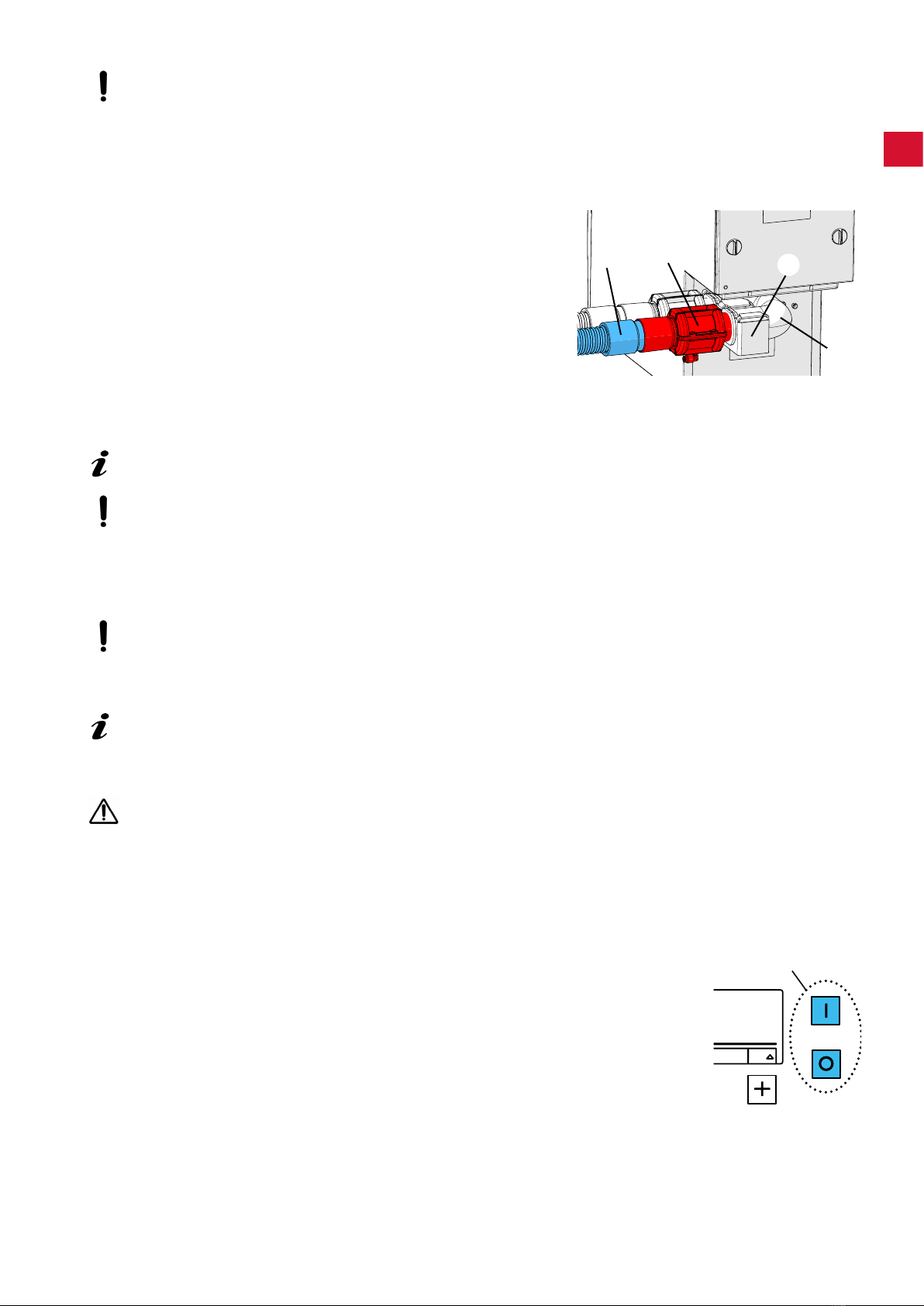

Montage der Quetschventile
⇒Ansaugkrümmer (16) auf Absaugstutzen der Absaugung
aufstecken und Halterung (20) in Halteschrauben einhän-
gen.
⇒Druckluftschläuche an Quetschventile anschließen.
- Druckluftschlauch bis zum Anschlag in Schlauchan-
schluss des Quetschventils einstecken. Dabei ist ein
leichter Widerstand spürbar zu überwinden.
Anschließen
⇒Am Druckluftnetz anschließen, ggf. Anschlussset (17,
Abb.1) verwenden.
Minimalen / maximalen Anschlussdruck beachten, siehe technische Daten!
Die Druckluft muss sauber und trocken (kein Kondenswasser) sein. Feuchte Druckluft kann zu
einer Schädigung des Gerätes führen!
⇒Saugschlauch für beide Saugstellen auf die jeweils benötigte Länge mit einem Messer kürzen.
⇒PVC-Endmuffen auf die Saugschläuche aufdrehen (Linksgewinde).
Achtung Verletzungsgefahr!
Bitte achten Sie beim Kürzen des Saugschlauchs darauf, den Schlauch möglichst gerade abzu-
schneiden.
⇒Saugschlauch (18) in den Saugstutzen (15) einstecken und an Absaugstelle anschließen.
Lange Saugschläuche, enge Biegungen und Knicke reduzieren die Saugleistung an der Absaug-
stelle erheblich.
⇒Elektrogeräte an den Gerätesteckdosen (9, Abb.1) auf der Rückseite anschließen. Dabei auf die Zuord-
nung Gerätesteckdose (A, B) - Saugkanal/Quetschventil (A, B) achten.
Beim Anschluss der Elektrogeräte an die Absaugung darauf achten, dass die Summe der elektri-
schen Leistung der angeschlossenen Elektrogeräte die maximal zulässige Summenleistung für
angeschlossene Geräte nicht überschreitet (siehe „Technische Daten“).
⇒Netzkabel in Steckdose einstecken.
Bedienung
Einschalten
Die Absaugung wird mit dem Ein- / Aus-Schalter (3) in Betrieb genommen.
Stand-By
Im Stand-By Zustand ist das Display abgedunkelt.
Stand-By Zustand verlassen:
• Drücken einer beliebigen Taste.
• Einschalten eines an der Absaugung angeschlossenen Elektrogerätes.
18 15
16
20
MENU
A
B
OFF
ON
AB
OFF
ON
resetdefault
3
- 3 -

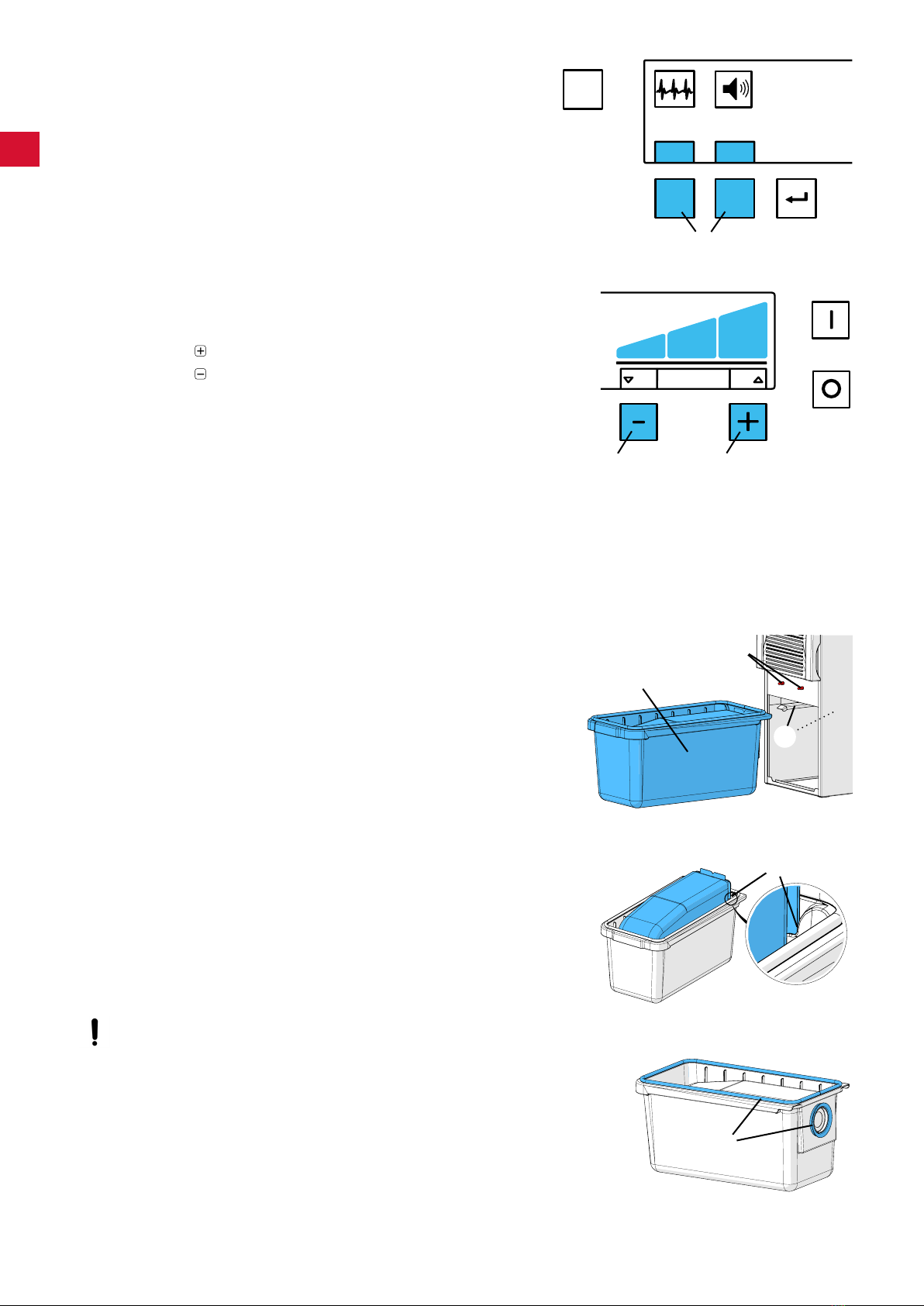

DE Saugkanal wählen
Saugturbine starten / stoppen und zugehöriges Quetsch-
ventil öffnen / schließen:
• automatisch:
Ein an einer Gerätesteckdose (9, Abb. 1) angeschlos-
senes Elektrogerät wird aktiviert / deaktiviert.
• manuell:
Durch Drücken einer Saugkanal-Taste (39).
Saugleistung einstellen
Einstellen der Saugleistung:
• Taste (43), Saugleistung erhöhen.
• Taste (41), Saugleistung reduzieren.
Programmieren
Für die Programmierung der Absaugung siehe beiliegende Quick
Reference Card sowie die vollständige Betriebsanleitung im Internet.
Reinigung / Wartung
Zum Reinigen das Gerät nur feucht abwischen.
Staubbeutel wechseln
Der Staubbeutel muss insbesondere gewechselt werden, wenn
es durch das Gerät wie folgt angezeigt wird:
♦ Staubschubladen-Symbol blinkt.
♦ Signalton ertönt 3 x.
♦ Im Display blinkt „Cod01“.
Zum Entleeren der Staubschublade:
⇒Absaugung ausschalten.
⇒Untere Frontblende (5, Abb. 1) nach vorne abziehen.
⇒Staubschublade (7) nach vorne herausziehen.
⇒Schutzfolie von Klebelasche abziehen und Staubbeutelöffnung
zukleben!
⇒Staubbeutel ordnungsgemäß entsorgen.
⇒Neuen Staubbeutel in Staubschublade einsetzen.
Dabei darauf achten, dass der Staubbeutel richtig in die Füh-
rungsnuten (21) eingeschoben wird und die Klebelasche nach
oben zeigt.
Nur Original Renfert Staubbeutel verwenden
(siehe Ersatzteilliste).
⇒Dichtungen der Staubschublade (24) auf Beschädigung prüfen,
ggf. erneuern.
⇒Staubschublade gerade bis zum Anschlag einschieben. Dabei
darauf achten, dass die Staubschublade richtig in die Füh-
rung (23) eingesetzt wird.
⇒Frontblende unten einhängen und oben in die Rastbolzen (22)
eindrücken, bis sie einrastet.
MENU
A
B
AB
39
MENU
A
B
OFF
ON
AB
43
41
22
23
7
21
24
- 4 -

DE
Änderungen vorbehalten
Fehlercodes
Erscheint während des Betriebs oder im Diagnosemodus ein Fehlercode, informieren Sie sich bitte über
die erforderliche Vorgehensweise in der vollständigen Betriebsanleitung im Internet.
Ersatzteile
Verschleiß- bzw. Ersatzteile nden Sie in der Ersatzteilliste im Internet unter
www.renfert.com/p918.
Geben Sie dort die folgende Artikelnummer ein: 29300050.
Aus der Garantieleistung ausgeschlossene Teile (Verschleißteile, Verbrauchsteile)
sind in der Ersatzteilliste gekennzeichnet.
Seriennummer, Herstelldatum und Geräte-Version benden sich auf dem Geräte-
Typenschild.
Entsorgungshinweise
Die Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen innerhalb der Europäischen Union
nicht über den unsortierten Siedlungsabfall entsorgt werden.
Bitte informieren Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße Entsorgung.
- 5 -

DE
- 6 -

EN
Introduction
This Quick Start Guide contains instructions on the operation of the product
and relevant safety information.
Detailed information on the product can be found in the operating instructions
which are available for download on our website at www.renfert.com/p915.
Enter the following item number: 29300050
Symbols
In the instructions for use and on the unit itself you will nd these symbols with the following meanings:
Danger
This indicates a direct risk of injury. Consult accompanying documents!
Electrical current
This indicates a risk of hazard due to an electrical current.
Attention
Disregarding this warning may result in damage to equipment.
Note
This provides the operator with useful information to improve and ease use.
The device complies with the requirements of the applicable EU directives.
The device is subject to the EU directive 2002/96/EG (WEEE directive).
Other symbols are explained as they occur.
Safety
Intended Use
The product is intended for indoor use for the extraction of dry, non-explosive dust particles. The ambient
temperature must be between 5 - 40 °C.
This device is intended solely for commercial use in a dental laboratory.
The intended use also includes compliance with the instructions specied by the manufacturer concerning
operation, servicing and maintenance.
Hazard and Warning Information
General Information
►If the device is not used in compliance with the supplied instructions, the safety of the device can
no longer be guaranteed.
►Only operate the device under supervision.
►The mains plug must be easily accessible.
►Disconnect the device from the mains before carrying out work on the electrical parts.
►The product does not contain any parts inside which require servicing.
►Defective devices must be put out of service immediately. Remove the mains plug and ensure the
device is not used. Send the device for repair!
►The product may not be opened, except as instructed below.
►Information on REACH and SVHC is available on our website www.renfert.com, in the Support
area.
 SpecicInformation
►Please observe the national regulations and permitted exposure to dust in a working environment.
Please ask the “National Institute for Occupational Safety and Health” or other responsible authority
►It is necessary to wear suitable personal protective equipment when emptying the dust drawer or
cleaning, depending on the type of extracted material.
► Donotextractammableorexplosivegasses,fumesordust.
- 1 -

EN
►The following applications involve increased risks and are therefore not permitted:
WhencleaningmillingchambersandSLMprintingsystemsbysuction,asufcientlyhighcon-
centration and purity (i.e. unmixed with other dental dusts such as gypsum, resins) can result
in spontaneous ignition or the milling dust exploding or printing powder because of a potential
exothermic reaction (e.g. due to oxidation).
An alternative cleaning method must be selected for the following milling or printing media in
particular (such as manual cleaning):
• Wood
• Titanium/titanium-aluminum
• Light metals and light metal alloys (e.g. aluminum, magnesium)
• Cobalt chrome powder (e.g. for use in SLM systems)
If large quantities of light metals such as titanium alloy are processed (e.g. with sandpaper), pro-
ducingverynegrindingdust,asufcientlyhighconcentrationandpuritymayresultinsponta-
neous combustion because of a potential exothermic reaction.
►Do not extract hot materials.
►Do not extract liquids.
►Dispose of extracted material according to local statutory regulations.
Authorized Persons
Operation and maintenance of the device may only be performed by qualied personnel.
Product Description
See Fig. 1 (on inside cover)
3 On / off switch
5 Front panel/ Dust drawer
7 Dust drawer
8 Mains cable
9 Device coupler socket (A, B)
10 Device protection switch
15 Pinch valve with extractor connection tting (rotatable)
16 Suction pipe
17 Connection set
18 Suction hose
The other units are covered in the full set of operating instructions available on the internet.
Scope of Delivery
1 Silent TS2
1 Operating instructions
1 Quick reference card
1 Dust bag (ready for us in the dust drawer)
1 Compressed air tube (sealed)
2 Pinch valves with suction port
1 Connection set
2 Shockproof plug (only for 2930-0050)
1 4 m Suction Hose
4 PVC end bushings
Setting Up
Unpacking
⇒Check the delivery for completeness (refer to the “Scope of Delivery” section).
- 2 -

EN
Setup
If the device is to be installed in a cabinet, an opening for the exhaust air with the following dimensions
must be provided, in addition to the openings for the suction hoses:
• Circular opening: Min. 120 mm diameters.
• Rectangular opening: Min. 170 x 65 mm.
Installing the Pinch Valves
⇒Push the suction pipe (16) onto the suction support on the
extractor and hang the holder (20) onto the holder screws.
⇒Connect the compressed air tubes to the pinch valves:
- Push the compressed air tube onto the pipe connection
in the pinch valve as far as it will go. There will be a slight
resistance to overcome when attaching.
Connection
⇒Connect to the compressed air supply system, using a con-
nection kit if necessary (17, Fig. 1).
Observe the minimal / maximum connection pressure, see technical data!
Compressed air should be clean and dry (without condensed water). Wet compressed air can
damage the unit.
⇒Shorten the suction pipes for both extraction points to the required length with a knife.
⇒Screw the PVC end bushings onto the suction pipes (left handed thread).
Caution: risk of injury!
When shortening the suction pipe please ensure to cut at a right angle.
⇒Fit suction hose (18) in intake socket (15) and connect to suction point.
Long suction hoses, tight bends and kinks will considerably reduce the extraction force at the
extraction point.
⇒Electrical appliances can be connected to the coupler sockets (9, Fig. 1) at the back of the unit. Check
the connections are correct - coupler socket (A, B) - suction hose / pinch valve (A, B).
When connecting electrical appliances to the extraction unit, please ensure that the power con-
sumption of all devices connected to the unit power outlet does not exceed the total maximum
power for connected equipment (see “tech. Data”).
⇒Insert the mains cable into the plug socket.
Operation
Switching the Unit On
The extractor is put into operation at the on / off switch (3).
Stand-By
In the stand-by mode the display is dark.
Leave stand-by mode:
• Press any button
• Switch on any electrical appliance connected to the extractor.
18 15
16
20
MENU
A
B
OFF
ON
AB
OFF
ON
resetdefault
3
- 3 -

EN
Select vacuum channel
Start / stop suction turbine and open / close corresponding
pinch valve valve:
• Automatically:
The electrical appliance connected to the coupler socket
(9, Fig. 1) is activated / deactivated.
• Manually:
By pressing a suction hose button (39).
Adjust suction power
Set the extraction force:
• Button (43), increases extraction force.
• Button (41), reduces extraction force.
Programming
For the extractor programming instructions, please see enclosed
Quick Reference Card and full set of operating instructions on the
internet.
Cleaning / Maintenance
Wipe the product down with a slightly damp cloth.
Replacing the Dust Bag
It is essential to change the dust bag when indicated as follows
on the product display:
The set dust bag ll level has been reached:
♦The dust drawer symbol blinks.
♦An audible signal will be emitted 3 x.
♦The display blinks “Cod01”.
Emptying the dust drawer:
⇒Switch the extractor off.
⇒Pull the front panel forward and off (5, Fig.1).
⇒Pull the dust drawer (7) out towards the front.
⇒Remove the protective lm from the glue ap and use it to
cover the dust bag opening!
⇒Dispose of the dust bag properly.
⇒Insert a new dust bag into the dust drawer. Ensure that the
new dust bag is properly aligned in the guide grooves (21)
and the glue ap faces upwards.
Use only original Renfert dust bags (see spare parts list).
⇒Inspect the dust drawer seal for damage and replace it, as
required (24).
⇒Insert the dust drawer, making sure it is straight, and push it
in as far as it will go. Make sure that the dust drawer is seat-
ed correctly on the guide (23).
⇒Install the front panel on the bottom hooks then push it into
the upper lock bolts, pressing rmly until it locks in place.
MENU
A
B
AB
39
MENU
A
B
OFF
ON
AB
43
41
22
23
7
21
24
- 4 -

EN
Subject to change
Errorcodes
If an error code is displayed during operation or in diagnostic mode, please consult the full set of operat-
ing instructions on the internet for the relevant information on the required course of action.
Spare parts
You can nd components subject to wear and the spare parts on the spare part
list in the internet at www.renfert.com.
Enter the following item number: 29300050.
The components excluded from the warranty (such as consumables or parts sub-
ject to wear and tear) are marked on the spare part list.
Serial number and date of manufacturing are shown on the type plate of the unit.
Disposal Information
Within the European Union, units with this symbol should not therefore be disposed of in unsort-
ed domestic waste.
Please contact your local authorities for more information on proper disposal.
- 5 -

EN
- 6 -

FR
Introduction
Ce guide de démarrage contient des informations pour l‘utilisation de l‘appareil et la sécurité.
Vous trouverez les informations détaillées de l‘appareil dans le mode d‘emploi que vous
pouvez télécharger sur notre site Internet www.renfert.com/p915.
Veuillez indiquer ensuite la référence de produit suivante: 29300050.
Symboles utilisés
Vous trouverez dans le présent mode d’emploi ainsi que sur l‘appareil des symboles ayant les signica-
tions suivantes :
Danger
Il existe des risques directs de blessures graves. Tenir compte de la documentation accompa-
gnante !
Tension électrique
Il existe des dangers liés à la présence d‘une tension électrique.
Attention
La non observation de ces avertissements pourrait entraîner un endommagement de l‘appareil.
Remarque
Donne des conseils utiles simpliant l‘utilisation et la manipulation.
L‘appareil est conforme aux directives de l‘UE applicables.
L‘appareil est soumis à la directive UE 2002/96/CE (directive WEEE).
Les autres symboles seront présentés au fur et à mesure de leur apparition.
Sécurité
Utilisation conforme
L‘utilisation conforme prévoit l‘aspiration de poussières sèches et non explosibles dans les espaces in-
térieurs. La température ambiante ne doit pas être inférieure à 5 °C ni supérieure à 40 °C. L‘appareil
est conçu exclusivement pour une utilisation professionnelle dans un laboratoire dentaire. L‘utilisation
conforme exige également le respect des conditions de service et de maintenance prescrites par le fabri-
cant.
Indications de dangers et avertissements
Remarques générales
►Si l‘appareil n‘est pas utilisé conformément au présent mode d‘emploi, la protection prévue ne
peut plus être garantie.
►N‘utiliser l‘appareil que sous surveillance.
► La che d‘alimentation doit être facilement accessible.
► Avant de procéder à toute intervention sur ses éléments électriques, débranchez toujours l‘appa-
reil.
►Aucune pièce nécessitant une maintenance ne se trouve à l‘intérieur de l‘appareil !
► Les appareils endommagés doivent être immédiatement mis hors service. Débrancher la che
d‘alimentation et prendre des mesures an d‘empêcher toute remise en service. Envoyer l‘appa-
reil pour réparation !
►Il est interdit d‘ouvrir l‘appareil, sauf de la manière décrite ci-après !
► Vous trouverez des informations sur REACH et SVHC sur notre site internet www.renfert.com
dans la section Service.
Remarques spéciques
►Respecter les prescriptions nationales et les valeurs limites d‘exposition professionnelle concer-
nant les poussières. Consulter l‘association professionnelle ou l‘autorité compétente.
►En fonction des matières aspirées, utiliser un équipement de protection individuelle adapté pour
vider le tiroir à poussière ou pour le nettoyage.
► Ne pas aspirer de gaz, vapeurs et poussières inammables ou explosives.
- 1 -

FR
►Les cas d’application ci-après comportent des risques accrus et ne sont donc pas autorisées :
Lors du nettoyage par aspiration des espaces de fraisage et des systèmes d’impression SLM,
une concentration et une pureté sufsamment élevées (c’est-à-dire non mélangées à d’autres
poussières dentaires telles que le plâtre, la résine) peuvent entraîner une combustion spontanée
ou une explosion de la poussière de fraisage ou de la poudre pour impression en raison d’une
éventuelle réaction exothermique (par exemple par oxydation).
En particulier pour les matières de fraisage ou d’impression suivantes, il convient de choisir une
autre méthode de nettoyage (par exemple, un nettoyage manuel)
• Bois
• Titane/Titane-aluminium
• Métaux légers et alliages de métaux légers (par exemple, l’aluminium, le magnésium)
• Poudre de chrome-cobalt (par ex. utilisée dans les systèmes SLM)
Lors du traitement (par exemple avec du papier de verre) de métaux légers en grandes quanti-
tés, tels qu’un alliage de titane, susceptible de produire de très nes poussières de meulage,
une concentration et une pureté sufsamment élevées peuvent entraîner une combustion spon-
tanée en raison d’une éventuelle réaction exothermique.
► Ne pas aspirer de matières chaudes.
►Ne pas aspirer de liquides.
►Respecter les dispositions légales pour l‘élimination des matières aspirées.
Personnel autorisé
L‘utilisation et la maintenance de l‘appareil ne sont autorisées qu‘à un personnel formé à cet effet.
Description du produit
Voir Fig. 1 (sur la couverture)
3 Commutateur marche/arrêt
5 Cache frontal / tiroir à poussière
7 Tiroir à poussière
8 Câble d‘alimentation
9 Connecteurs d‘appareils (A, B)
10 Disjoncteur
15 Vanne à manchon avec embout d‘aspiration
16 Coude d‘aspiration
17 Jeu d’accessoires de raccordement
18 Tuyau d‘aspiration
Tous les autres éléments sont présentés dans le mode d‘emploi complet disponible sur Internet.
Étendue de la livraison
1 Silent TS2
1 Mode d‘emploi
1 QFiche comportant des instructions abrégées
1 Sac à poussière (placé dans le tiroir à poussière, prêt à fonctionner)
1 Tuyau d‘alimentation en air comprimé (solidaire de l‘appareil)
2 Vannes à manchon avec embouts d‘aspiration
1 Jeu d’accessoires de raccordement
2 Fiche à contact de protection (uniquement pour 2930-0050)
1 4 m Tuyau d’aspiration
4 Manchons en PVC
Mise en service
Déballage
⇒Vériez qu‘il ne manque rien à la livraison (voir le chapitre « Étendue de la livraison »).
- 2 -

FR
Installation
Si l‘aspiration est installée dans une armoire fermée, il faut, en plus des ouvertures pour les
tuyaux d‘aspiration, prévoir une ouverture pour l‘évacuation de l‘air présentant au moins les di-
mensions suivantes :
• Ouverture ronde : au moins 120 mm de diamètre.
• Ouverture carrée : au moins 170 x 65 mm.
Montage des vannes à manchon
⇒Emboîter le coude d‘aspiration (16) sur le raccord d‘aspira-
tion de l‘appareil et accrocher le support (20) aux vis de re-
tenue.
⇒Raccorder les tuyaux à air comprimé aux vannes à man-
chon :
- Introduire le tuyau à air comprimé jusqu‘en butée dans le
raccord de tuyau de la vanne à manchon. Lors de cette
opération, il faut pousser au-delà d‘une légère résistance.
Raccordement
⇒Raccorder au réseau d‘air comprimé en utilisant éventuelle-
ment les accessoires de raccordement (17, Fig. 1).
Tenir compte de la pression de raccordement minimale/maximale, voir les données techniques !
L’air comprimé doit être sans contaminations et sèche (sans eau de condensation). L’air compri-
mé humide peut endommager l’appareil !
⇒À l’aide d’un couteau, couper le tuyau d’aspiration à la longueur respectivement requise pour les deux
points d’aspiration.
⇒Visser les manchons en PVC sur les tuyaux d’aspiration (let à gauche).
Attention, risque de blessures !
Lors du raccourcissement du tuyau d’aspiration, veiller à couper les extrémités du tuyau à un
angle droit.
⇒Raccorder le tuyau d‘aspiration (18) à l‘embout d‘aspiration (15) et au point d‘aspiration.
Les tuyaux d‘aspiration longs, les coudes serrés et pliures réduisent considérablement la puis-
sance d‘aspiration au point d‘aspiration.
⇒Brancher les appareils électriques sur les connecteurs (9, Fig. 1) situés au dos de l‘appareil. Tenir
compte de l‘appariement connecteur d‘appareil (A, B) - canal d‘aspiration / vanne à manchon (A, B).
Lors du branchement des appareils électriques à l‘aspiration, veiller à ce que la somme des puis-
sances électriques des appareils raccordés ne dépasse pas la puissance totale admissible des
appareils raccordés (voir « Données techniques »).
⇒Brancher le câble d‘alimentation dans la prise de courant.
Utilisation
Mise en marche
Mettre en marche l‘aspiration sur le commutateur marche / arrêt (3).
Veille
Lorsque l‘appareil est en veille, l‘afcheur est sombre.
L‘appareil quitte le mode veille :
• En cas de pression sur une touche quelconque.
• Lorsqu‘un appareil électrique raccordé à l‘aspiration est mis en marche.
18 15
16
20
MENU
A
B
OFF
ON
AB
OFF
ON
resetdefault
3
- 3 -

FR
Choisir le canal d‘aspiration
Démarrer/arrêter la turbine d‘aspiration et ouvrir/fermer la
vanne à manchon correspondante :
• automatiquement :
Un appareil électrique raccordé au connecteur d‘appareil
(9, Fig. 1) est activé/désactivé.
• manuellement :
Par la pression sur la touche d‘un canal d‘aspiration (39).
Régler la puissance d‘aspiration
Réglage de la puissance d‘aspiration :
• Touche (43), augmenter la puissance d‘aspiration.
• Touche (41), réduire la puissance d‘aspiration.
Programmation
Pour la programmation de l‘aspiration, consulter la carte aide-mé-
moire jointe et le mode d‘emploi complet disponible sur Internet.
Nettoyage / Maintenance
Pour le nettoyage de l’appareil, n’utiliser qu’un chiffon humide.
Remplacement du sac à poussière
Le niveau de remplissage réglé pour le sac à poussière est at-
teint :
♦Le symbole du tiroir à poussière clignote.
♦Le signal sonore retentit 3 x.
♦ La mention « Cod01 » clignote sur l‘afcheur.
Pour vider le tiroir à poussière :
⇒Éteindre l‘aspiration.
⇒Retirer par l‘avant le cache frontal inférieur (5, Fig. 1).
⇒Extraire le tiroir à poussière (7) en le tirant vers l‘avant.
⇒Enlever le lm de protection de la languette adhésive et fermer
le sac à poussière avec la languette !
⇒Éliminer le sac à poussière en se conformant aux réglementa-
tions.
⇒Mettre un sac à poussière neuf dans le tiroir à poussière. Veiller
alors à ce que le sac à poussière s‘insère correctement dans
les rainures de guidage (21) est que la languette adhésive soit
tournée vers le haut.
N‘utiliser que des sacs à poussière d‘origine Renfert (voir la
liste des pièces de rechange).
⇒Vérier l‘état des joints du tiroir à poussière (24), les remplacer
s‘ils sont endommagés.
⇒Insérer le tiroir à poussière tout droit jusqu‘en butée dans l‘ap-
pareil. Veiller à ce que le tiroir à poussière soit correctement
mis en place dans le guide (23).
⇒Accrocher le cache frontal en bas et l‘enfoncer en haut sur les
goujons d‘arrêt (22) jusqu‘à ce qu‘il s‘encliquette.
MENU
A
B
AB
39
MENU
A
B
OFF
ON
AB
43
41
22
23
7
21
24
- 4 -

FR
Sous réserve de modications
Codes de défauts
Si un code de défaut s‘afche pendant le fonctionnement ou en mode de diagnostic, veuillez vous infor-
mer sur la marche à suivre dans le mode d‘emploi complet disponible sur Internet.
Pièces de rechange
Les pièces de rechange et les pièces soumises à une usure naturelle se trouvent
dans le catalogue des pièces sur le site internet www.renfert.com/p918.
Veuillez indiquer ensuite la référence de produit suivante: 29300050.
Les pièces exclues des droits à la garantie (pièces soumises à une usure natu-
relle et consommables) sont marquées sur le catalogue des pièces de rechange.
Le numéro de série et la date de fabrication se trouvent sur la plaque signalétique
de l‘appareil.
Consignes de mise aux déchets
A l’intérieur de l’union européenne tous les appareils qui sont munis de ce symbole ne doivent
pas non triés être déposés dans les décharges municipales.
Veuillez s.v.p. vous informer auprès de vos autorités locales sur l‘élimination prescrite par la loi.
- 5 -

FR
- 6 -
