Renkforce E1522TR User manual

DBedienungsanleitung
Wanduhr E1522TR
Best.-Nr.
Bestimmungsgemäße Verwendung
Das Produkt dient zur Anzeige der Uhrzeit und der Innen- und Außentemperatur.
Mittels eines eingebauten DCF-Empfängers wird die Uhrzeit automatisch eingestellt. Die Außen-
temperatur wird von einem externen Außensensor an die Wanduhr übermittelt.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darü-
ber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthal-
tenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Lieferumfang
• Wanduhr
• Außensensor
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen:
1. Öffnen Sie die Internetseite produktinfo.conrad.com in ei-
nem Browser oder scannen Sie den rechts abgebildeten
QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache aus und
geben Sie dann die entsprechende Bestellnummer in das
Suchfeld ein. Nach dem Start des Suchvorgangs können
Sie die gefundenen Dokumente herunterladen.
Symbol-Erklärungen
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedie-
nung hin.
Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.
Sicherheitshinweise
Lesen Sie zuerst die komplette Bedienungsanleitung durch, sie enthält wichtige Infor-
mationen für den Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer-
den, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine
Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht-
beachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haf-
tung! In solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.
• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Ein-
richtungen. Obwohl der Außensensor nur relativ schwache Funksignale aussendet,
könnten diese dort zu Funktionsstörungen von lebenserhaltenden Systemen führen.
Gleiches gilt möglicherweise in anderen Bereichen.
• Setzen Sie die Wanduhr keinen hohen Temperaturen, Feuchtigkeit, starken Vibratio-
nen, sowie hohen mechanischen Beanspruchungen aus.
• Der Außensensor ist für den Betrieb im geschützten Außenbereich geeignet. Er darf
aber nicht in oder unter Wasser betrieben werden, dabei wird er zerstört.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise oder die
Sicherheit des Produktes haben.
• Dieses Produkt ist kein Spielzeug und gehört nicht in Kinderhände. Betreiben Sie das
Produkt nur außerhalb der Reichweite von Kindern; das Produkt enthält verschluck-
bare Kleinteile sowie Batterien.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird, kann
Kondenswasser entstehen. Lassen Sie es deshalb zuerst auf Zimmertemperatur
kommen, bevor Sie es verwenden
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder den Fall aus
bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die weiteren Sicherheitshinweise in den einzelnen Kapiteln die-
ser Anleitung.
Batterie- und Akkuhinweise
• Batterien/Akkus gehören nicht in Kinderhände.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass
diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines
Verschluckens sofort einen Arzt auf.
• Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um
Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte
Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Um-
gang mit beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.
• Batterien/Akkus dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen wer-
den. Es besteht Explosionsgefahr!
• Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden,
Explosionsgefahr! Laden Sie ausschließlich dafür vorgesehene Akkus, benutzen Sie
ein geeignetes Ladegerät.
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und
Minus/- beachten).
• Die Batterien sollten den gleichen Ladezustand aufweisen und vom gleichen Typ
sein. Das Mischen von alten und neuen oder unterschiedlichen Batterien im Gerät
kann zum Auslaufen der Batterien und zur Beschädigung des Geräts führen.
Einzelteile und Bedienelemente
(1) Aufhängeöse Uhr (6) Taste C/F
(2) Taste M.SET (7) Batteriefach Thermometer
(3) Taste RESET (8) Display Außensensor
(4) Taste REC (9) Aufhängeöse Außensensor
(5) Batteriefach Uhrwerk (10) Batteriefach Außensensor
Batterien/Akkus einlegen/wechseln
• Öffnen Sie den Deckel des Batteriefachs für das Thermometer (7) auf der Rückseite der Wand-
uhr.
• Legen Sie zwei neue 1,5 V-Mignonzellen (AA) polungsrichtig in das Batteriefach des Thermome-
ters (7) ein. Die korrekte Polung ist im Batteriefach angegeben.
• Verschließen Sie das Batteriefach des Thermometers (7) wieder.
• Legen Sie nun innerhalb von 3 Minuten die Batterien in den Außensensor ein.
• Öffnen Sie hierzu den Deckel des Batteriefachs am Außensensor (10) auf und legen Sie zwei
neue 1,5 V-Microzellen (AAA) polungsrichtig ein. Die korrekte Polung ist im Batteriefach ange-
geben. Im Display des Außensensors (8) wird nach dem Einlegen der Batterien die Außentem-
peratur angezeigt.
• Verschließen Sie das Batteriefach des Außensensors (10) wieder.
• Die Wanduhr sucht zuerst nach dem Temperatursignal des Außensensors. Nachdem Sie des-
sen Signal empfangen hat, zeigt sie die Außentemperatur in der Außentemperaturanzeige (OUT
TEMP) auf dem Ziffernblatt an. Zusätzlich wird die Innentemperatur (TEMP) auf dem Ziffernblatt
angezeigt.
• Legen Sie eine neue 1,5 V-Mignonzelle (AA) polungsrichtig in das Batteriefach des Uhrwerks (5)
ein. Die korrekte Polung ist im Batteriefach angegeben.
• Nach dem Einlegen der Batterie in das Batteriefach des Uhrwerks (5) unternimmt die Wanduhr
einen Empfangsversuch für das DCF-Signal (siehe Kapitel „DCF-Empfang“).
• Ein Batteriewechsel ist erforderlich, wenn:
die Uhr stehenbleibt Batterie des Uhrwerks wechseln
der Kontrast der Displays für Außen- und Innen-
temperatur nachlässt
Batterien des Thermometers wechseln
die Funkübertragung des Außensensors nicht
mehr funktioniert
Batterien des Außensensors wechseln
• Verwenden Sie im Interesse einer langen Batterielebensdauer nur Alkaline-Typen.
Nach dem Einlegen der Batterien in das Batteriefach des Thermometers (7) sucht die
Wanduhr drei Minuten lang das Signal des Außensensors. Wenn Sie nicht innerhalb
dieser Zeit die Batterien in den Außensensor einlegen, muss der oben beschriebene
Vorgang wiederholt werden.
Die Verwendung von Akkus ist möglich. Durch die geringere Betriebsspannung (Akku
= 1,2 V, Batterie = 1,5 V) und die geringere Kapazität verkürzt sich jedoch die Betriebs-
dauer.
C/F
1
234
5
6
7
8
9
10
1404105

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugs-
weise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2015 by Conrad Electronic SE.
Montage
Wanduhr
• Für die Wandmontage ist an der Geräterückseite eine Aufhängeöse (1) vorgesehen.
• Befestigen Sie die Wanduhr mit einer Schraube oder einem Nagel, den Sie einige Millimeter aus
der Wand herausstehen lassen. Hängen Sie die Wanduhr dann mit der Aufhängeöse (1) daran
auf.
Für einen einwandfreien DCF-Empfang sollte die Wanduhr nicht neben anderen elekt-
ronischen Geräten, Kabeln, Metallteilen usw. positioniert werden.
Außensensor
• Befestigen Sie den Außensensor mit einer Schraube oder einem Nagel, den Sie einige Millime-
ter aus der Wand herausstehen lassen. Hängen Sie den Sensor dann mit der Aufhängeöse (9)
am Schrauben- bzw. Nagelkopf auf.
• Alternativ kann der Außensensor auch aufgestellt werden, indem Sie den Aufstellfuß am Batte-
riefach (10) ausklappen.
Der Außensensor ist zum Betrieb im geschützten Außenbereich geeignet. Er sollte
so platziert werden, dass er nicht direkter Sonneneinstrahlung ausgesetzt ist, da es
andernfalls zu einer falschen Temperaturmessung kommt. Niederschlag auf dem Au-
ßensensor führt ebenfalls zu einer falschen Temperaturmessung, da sich das Gehäuse
abkühlt.
Wir empfehlen Ihnen deshalb, den Montageort sorgfältig zu wählen, damit der Außen-
sensor die richtige Temperatur misst.
Tauchen Sie den Außensensor niemals in oder unter Wasser, dadurch wird er zerstört!
DCF-Empfang
Nach dem Einlegen der Batterie in das Batteriefach des Uhrwerks (5) laufen die Uhrzeiger in
die Empfangsposition (12:00 Uhr) und es erfolgt der erste Empfangsversuch für das DCF-Signal.
Nachdem das Signal erfolgreich empfangen wurde, laufen die Zeiger automatisch auf die aktuelle
Uhrzeit.
Die Erkennung des DCF-Signals und dessen Auswertung dauert etwa 3-12 Minuten.
Bewegen Sie die Wanduhr in dieser Zeit nicht. Betätigen Sie keine Tasten oder Schal-
ter!
Ein schlechter DCF-Empfang ist zu erwarten z.B. bei metallbedampften Isolierglasfens-
tern, Stahlbetonbauweise, beschichteten Spezialtapeten, in der Nähe von elektroni-
schen Geräten oder in Kellerräumen.
Falls nach 12 Minuten die Zeiger nicht auf die aktuelle Uhrzeit oder auf eine falsche
Uhrzeit gelaufen sind, verändern Sie die Position der Wanduhr und starten Sie den
DCF-Empfang manuell erneut (siehe Kapitel „Manueller DCF-Empfangsversuch“).
Die Empfangsversuche für die tägliche automatische Synchro-
nisierung mit der DCF-Zeit werden mehrfach am Tag durchge-
führt. Ein erfolgreicher Empfangsversuch pro Tag genügt, um
die Abweichung auf unter einer Sekunde zu halten.

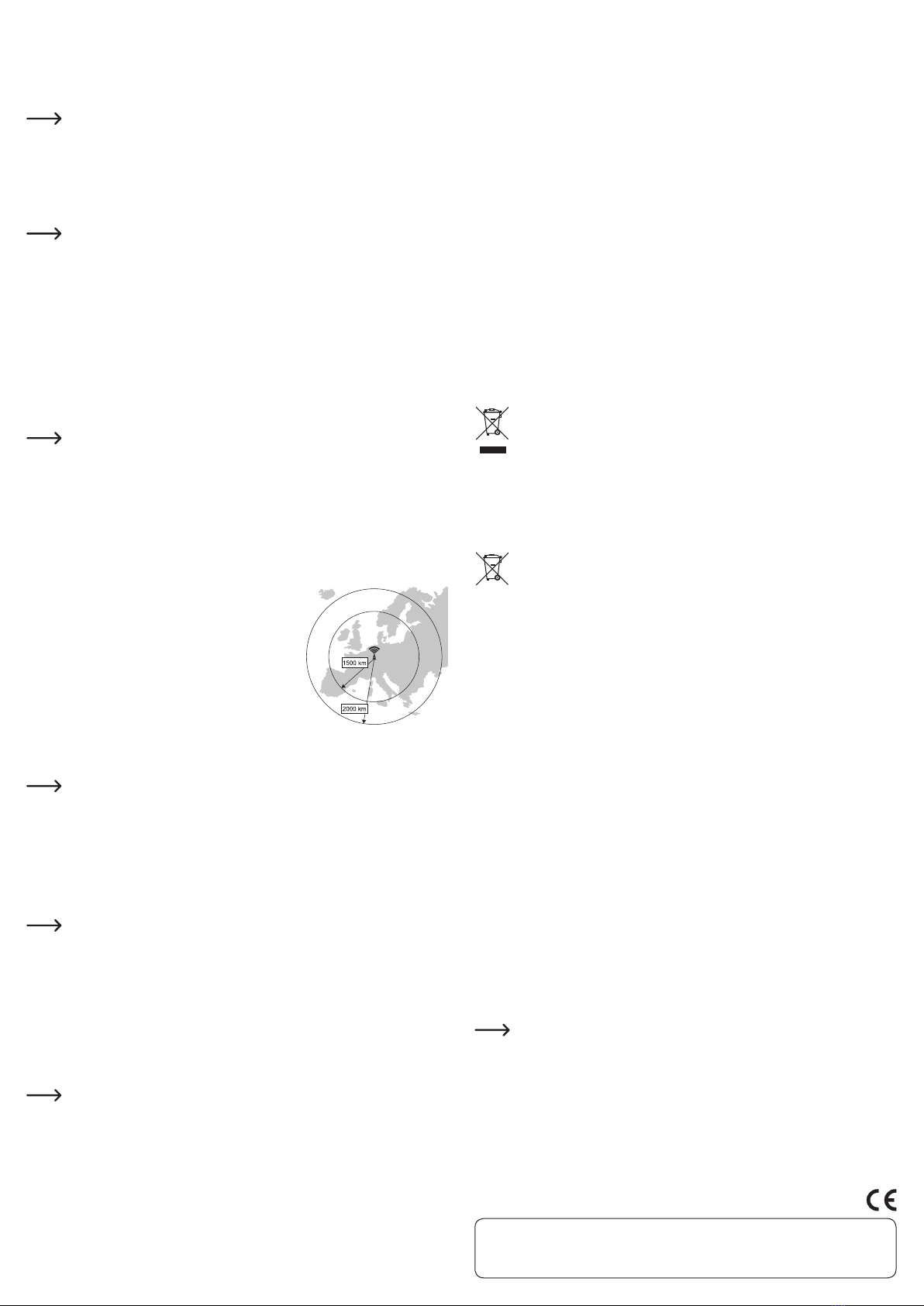

Das DCF-Signal wird von einem Sender in Mainflingen (nahe
Frankfurt am Main) ausgesendet. Dessen Reichweite beträgt
bis zu 1500 km, bei idealen Empfangsbedingungen sogar bis zu
2000 km.
Das DCF-Signal beinhaltet unter anderem die genaue Uhrzeit
(Abweichung theoretisch eine Sekunde in einer Million Jahre!)
und das Datum.
Selbstverständlich entfällt auch das umständliche manuelle Einstellen der Sommer- und Winter-
zeit.
Manueller DCF-Empfangsversuch
Benutzen Sie diese Funktion, wenn z.B. die automatische Sommer-Winterzeitumstel-
lung nicht erkannt wurde oder die Wanduhr zeitweise keinen DCF-Empfang hatte.
• Um eine manuelle Suche nach dem DCF-Signal durchzuführen, drücken Sie die Taste REC (4)
drei Sekunden lang.
• Die Zeiger laufen in die Empfangsposition (12:00 Uhr) und die Funkuhr unternimmt einen Emp-
fangsversuch für das DCF-Signal.
• Warten Sie etwa 3-12 Minuten, bis die aktuelle Uhrzeit angezeigt wird.
Manuelle Zeiteinstellung
Die manuelle Zeiteinstellung ist erforderlich, wenn die Wanduhr außerhalb des DCF-
Empfangsbereichs betrieben werden soll oder der DCF-Empfang durch Umgebungsbe-
dingungen gestört wird.
• Um die Uhrzeit manuell einzustellen, drücken Sie die Taste M.SET (2) drei Sekunden lang.
• Sobald der Minutenzeiger zu laufen beginnt, können Sie die Uhrzeit manuell einstellen.
• Drücken Sie die Taste M.SET (2) kurz, um die Uhrzeit in Minutenschritten einzustellen oder hal-
ten Sie die Taste M.SET (2) gedrückt, um die Uhrzeit kontinuierlich zu verstellen.
• Wenn die Taste M.SET (2) acht Sekunden lang nicht mehr betätigt wurde, wird die eingestellte
Uhrzeit automatisch übernommen und der Modus der manuellen Zeiteinstellung verlassen.
Rücksetzen der Wanduhr
Benutzen Sie diese Funktion, wenn die Uhr nicht mehr auf Tastenbetätigungen reagiert
oder anderweitige Funktionsprobleme auftreten.
• Um die Wanduhr zurückzusetzen, drücken Sie die Taste RESET (3) mit einem spitzen Gegenstand
(z.B. einer Kugelschreiberspitze oder einer aufgebogenen Büroklammer).
• Die Zeiger laufen in die Empfangsposition (12:00 Uhr) und die Wanduhr unternimmt einen Emp-
fangsversuch für das DCF-Signal.
• Warten Sie etwa 3-12 Minuten, bis die aktuelle Uhrzeit angezeigt wird.
Temperaturanzeige
Wanduhr
• Die Wanduhr zeigt die Außentemperatur in der Außentemperaturanzeige (OUT TEMP) auf dem
Ziffernblatt an.
• Die Außentemperatur wird alle 57 Sekunden vom Außensensor zur Wanduhr übertragen und die
Außentemperaturanzeige (OUT TEMP) wird in diesen Intervallen aktualisiert.
• Die Innentemperatur (TEMP) wird ebenfalls auf dem Ziffernblatt angezeigt.
• Die Einheit der Temperaturanzeige kann mit der Taste C/F (6) an der Rückseite der Wanduhr
zwischen °C und °F umgeschaltet werden.
Außensensor
• Im Display des Außensensors (8) wird die aktuelle Außentemperatur angezeigt.
• Die Einheit der Temperaturanzeige kann mit der Taste C/F im Batteriefach des Außensen-
sors (10) zwischen °C und °F umgeschaltet werden.
Wartung und Reinigung
Das Produkt ist für Sie bis auf den Batteriewechsel wartungsfrei, zerlegen Sie es niemals.
Für eine Reinigung verwenden Sie bitte ein sauberes, weiches, trockenes Tuch.
Verwenden Sie keine chemischen Reinigungsmittel, diese können das Gehäuse verfärben.
Entsorgung
Produkt
Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetz-
lichen Bestimmungen.
Entnehmen Sie die evtl. eingelegten Batterien und entsorgen Sie diese getrennt vom
Produkt.
Batterien und Akkus
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Bat-
terien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeich-
net, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnun-
gen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber,
Pb=Blei (Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten
Mülltonnen-Symbol).
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ih-
rer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft
werden!
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung........................................3 V/DC (Außensensor und Thermometer)
.........................................................................1,5 V/DC (DCF-Uhrwerk)
Batterien Außensensor...............................2 x 1,5 V-Microzelle (AAA)
Batterien Thermometer...............................2 x 1,5 V-Mignonzelle (AA)
Batterie DCF-Uhrwerk.................................1 x 1,5 V-Mignonzelle (AA)
Batterielebensdauer....................................ca. 1 Jahr
Zeitprotokoll..................................................DCF
Reichweite Außensensor...........................ca. 30 m (Freifeld, direkte Sichtverbindung)
Funkfrequenz Außensensor.......................433 MHz
Temperaturmessbereich innen..................0 °C bis +50 °C
Temperaturmessbereich außen................-20 °C bis +60 °C
Abmessungen...............................................300 x 45 mm / 60 x 97 x 27 mm (Wanduhr / Außensensor)
Gewicht..........................................................830 g / 52 g (Wanduhr / Außensensor)
Konformitätserklärung (DOC)
Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau, dass sich die-
ses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevan-
ten Vorschriften der Richtlinie 1999/5/EG befindet.
Die Konformitätserklärung zu diesem Produkt finden Sie unter www.conrad.com

Notes on primary and secondary batteries
• Batteries/rechargeable batteries must be kept out of the reach of children.
• Do not leave batteries/rechargeable batteries unattended; there is a risk that they
could be swallowed by children or pets. If swallowed, consult a doctor immediately.
• Remove the battery, if you are not going to use the device for a while, to prevent
damage caused by leaking. Leaking or damaged batteries/rechargeable batteries
can cause acid burns upon contact with the skin. Thus, you should wear protective
gloves when handling damaged batteries/rechargeable batteries.
• Batteries/rechargeable batteries must not be short-circuited, opened or thrown into
fire. There is a danger of explosion!
• Do not recharge conventional non-rechargeable batteries; risk of explosion! Only
recharge rechargeable batteries that are intended for this purpose; use a suitable
battery charger.
• Check that the polarity is correct when inserting the batteries/rechargeable batter-
ies (pay attention to plus and minus signs).
• The batteries should be of the same charge level and of the same type. Mixing old
and new batteries or mixing different batteries in the device can lead to battery leak-
age and thus to damage to the device.
Individual parts and controls
(1) Eyelet clock (6) C/F button
(2) M.SET button (7) Battery compartment thermometer
(3) RESET button (8) Display outdoor sensor
(4) REC button (9) Eyelet outdoor sensor
(5) Battery compartment clock (10) Battery compartment outdoor sensor
Inserting/replacing batteries/rechargeable batteries
• Open the thermometer’s battery compartment (7) on the back of the wall clock.
• Insert two new 1.5 V Mignon batteries (AA) into the thermometer’s battery compartment (7) by
observing the polarity. The correct polarity is indicated inside the battery compartment.
• Close the battery compartment (7) again.
• Within the next 3 minutes insert the batteries into the outdoor sensor.
• To do this, open the outdoor sensor’s battery compartment (10) and insert two new 1.5 V micro
cells (AAA) by observing the polarity. The correct polarity is indicated inside the battery com-
partment. The display of the outdoor sensor (8) will show the outdoor temperature after the
batteries have been inserted.
• Close the battery compartment of the outdoor sensor (10) again.
• The wall clock will first search for the temperature signal of the outdoor sensor. After the signal
of the outdoor sensor is received, the clock’s outdoor temperature indicator (OUT TEMP) will
show the outdoor temperature on the clock face. The room temperature (TEMP) is also dis-
played on the clock face.
• Insert one new 1.5 V Mignon batteries (AA) into the clockwork’s battery compartment (5) by
observing the polarity. The correct polarity is indicated inside the battery compartment.
• Once the batteries are inserted into the battery compartment of the clock (5) the wall clock will
start a DCF signal reception attempt (see chapter “DCF reception”).
• A battery replacement is required when:
The watch stops Replace the clockwork's battery
The contrast of the indoor or outdoor temperature
displays decreases
Replace the thermometer's batteries
The radio transmission of the outdoor sensor has
stopped functioning
Replace the outdoor sensor's batteries
• To ensure a long battery life, use only alkaline types.
Once the batteries are inserted in the thermometer’s battery compartment (7), the wall
clock will search for the signal of the outdoor sensor for three minutes. If you fail to in-
sert the batteries into the outdoor sensor within this time, please repeat the procedure
described above.
The use of rechargeable batteries is possible. However, due to lower operating voltage
(rechargeable battery = 1.2 V, battery 1.5 V) and lower capacity the operating time will
be less.
C/F
1
234
5
6
7
8
9
10
GOperating instructions
Wall clock E1522TR
Item no.
Intended use
This product is intended for displaying the time, calendar dates and indoor and outdoor temper-
ature.
The time is set automatically using an integrated DCF receiver. The outside temperature is trans-
mitted to the external clock by means of an external sensor.
Any use other than that described above could lead to damage to this product and involves the risk
of short circuits, fire, electric shock, etc.
No part of the product may be modified or converted.
The safety instructions must be observed at all times.
This product complies with the applicable national and European requirements. All names of com-
panies and products are the trademarks of the respective owners. All rights reserved.
Package contents
• Wall clock
• Outdoor sensor
• Operating instructions
Up-to-date operating instructions:
1. Open produktinfo.conrad.com in a browser or scan the dis-
played QR code.
2. Select document type and language and enter the item
number into the search field. After submitting the query you
can download displayed records.
Explanation of symbols
This symbol indicates specific risks associated with handling, operation or use.
The “arrow” symbol points to special tips and operating information.
Safety instructions
Carefully read first the entire operating instructions, as they contain important infor-
mation for proper operation.
Damage due to failure to follow these operating instructions will void the warranty!
We do not assume any liability for any resulting damage!
We do not assume any liability for personal injuries and material damages caused by
the improper use or non-compliance with the safety instructions! In such cases, the
warranty will be null and void!
• For safety reasons, any unauthorised conversion and/or modification of the product
is not permitted.
• Do not use this product in hospitals or medical institutions. Although the outdoor
sensor emits only relatively weak radio signals, these may lead to the malfunction of
life-supporting systems. The same may also apply to other areas.
• Do not expose the product to high temperatures, strong vibrations or heavy mechan-
ical loads.
• The outdoor sensor is suitable for use in protected outdoor areas. It must not be used
in or under water, this will destroy it.
• If you have any doubts about the correct operation, or the safety of the product,
please consult a specialist.
• This product is not a toy and must be kept out of the reach of children. Only use the
product out of the reach of children; the product contains parts and batteries that
can be swallowed.
• Do not leave packaging materials unattended. It may become a dangerous plaything
for children.
• Condensation may form when the product is brought from a cold room into a warm
one. Therefore, let it reach room temperature before using it
• Handle the product with care; it can be damaged by impact, blows, or accidental
drops, even from a low height.
• Also observe any other safety instructions in the individual chapters of these operat-
ing instructions.
1404105

This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent
the technical status at the time of printing.
© Copyright 2015 by Conrad Electronic SE.
Assembly
Wall clock
• On the back of the device an eyelet (1) is provided for wall mounting.
• Use a screw or a nail that protrudes a few millimetres from the wall to secure the wall clock in
place. Then hang the wall clock by the eyelet (1) on the hook.
Do not place the wall clock near electronic devices, cables, metal parts, etc. to ensure
good DCF reception.
Outdoor sensor
• With a screw or a nail that protrudes a few millimetres from the wall, secure the outdoor sensor
in place. Then hang up the sensor on the screw or nail head by the eyelet (9).
• Alternatively, by folding out the mounting support from the battery compartment (10), you can set
up the sensor in a standing position.
The outdoor sensor is intended for use in protected outdoor areas. It should be placed
so that it is not exposed to direct sunlight, since this can result in a false temperature
reading. Precipitation falling on the outdoor sensor will also lead to a false temperature
reading, since this cools the housing.
We recommend therefore to pick the installation site carefully, in order that the outdoor
sensor can measure the temperature properly.
Never immerse the outdoor sensor in or under water; this will destroy it!
DCF reception
After inserting the battery into the clock (5), the clock hands move to the reception position (at
12:00), and the first search for the DCF signal begins. After successful signal reception, the clock
hands move automatically to the current time.
The detection and interpretation of the DCF signal can take about 3-12 minutes. Do not
move the wall clock during that time. Do not press any buttons or switches!
Poor DCF reception can occur, for example, due to metallised insulated glass, rein-
forced concrete buildings, coated special wallpapers, proximity to electronic devices
or in cellars.
If the clock hands have not moved to the current time or have moved to the wrong time
after 12 minutes, change the position of the wall clock and restart the DCF reception
manually (see chapter “Manual DCF reception attempt”).
The reception attempt for the daily automatic synchronisation
with the DCF time occurs several times a day. One successful
reception per day is sufficient to keep the deviation to less than
one second.
The DCF signal is transmitted via a DCF transmitter in Main-
flingen (near Frankfurt am Main). Its range covers up to 1500 km
and, and under ideal reception conditions, even up to 2000 km.
Among other things, the DCF signal includes the precise time
(theoretically, a deviation of one second in a million years!) and
the date.
Naturally, this also eliminates the hassle of manually setting up
summer and winter times.
Manual DCF reception attempt
Use this feature if for instance, the automatic summer/winter time conversion was not
recognised or the clock had no DCF reception for a while.
• To perform a manual DCF signal search, press the REC button (4) for three seconds.
• The hands move to the reception position (at 12:00) and the radio-controlled clock starts a DCF
signal reception attempt.
• Wait for about 3-12 minutes, until the current time is indicated.
Setting the time manually
The manual setting of the time is necessary if the clock is used outside the DCF recep-
tion area or if DCF reception is distorted due to environmental conditions.
• Press the M.SET button (2) button for three seconds to set the time manually.
• As soon as the minute hand starts moving, you can manually set the time.
• Press the M.SET (2) button briefly in order to set the time in minute increments or hold down the
M.SET (2) button to adjust the time continuously.
• If the M.SET (2) button is not pressed at all for eight seconds, the set time is automatically ac-
cepted and the manual time setting mode quits.
Resetting the wall clock
Use this function if the clock is no longer responding to keystrokes or if other malfunc-
tions occur.
• Press the RESET button (3) with a sharp object (e.g. the tip of a ball pen or a straightened paper
clip).
• The hands move to the reception position (at 12:00) and the radio-controlled clock starts a DCF
signal reception attempt.
• Wait for about 3-12 minutes, until the current time is indicated.
Temperature display
Wall clock
• The wall clock shows the outside temperature in the outside temperature display (OUT TEMP)
on the clock face.
• Every 57 seconds, the outdoor sensor sends the outdoor temperature to the wall clock and the
outdoor temperature (OUT TEMP) is updated within these intervals.
• The room temperature (TEMP) is also displayed on the clock face.
• By pressing the C/F button (6) on the rear of the wall clock, the temperature units °C and °F can
be switched.
Outdoor sensor
• The display of the outdoor sensor (8) shows the current outdoor temperature.
• By pressing the C/F button in the battery compartment of the outdoor sensor (10), the tempera-
ture units °C and °F can be switched.
Maintenance and cleaning
The product does not require any maintenance and should never be disassembled for any reason.
Please use a soft, dry, clean cloth for cleaning.
Do not use aggressive detergents as these can cause discolouration of the case.
Disposal
Product
Electronic devices are recyclable and must not be disposed of in household waste!
Please dispose of the product according to the current statutory requirements, when it
is no longer of use.
Remove the batteries that may be inserted and dispose of them separately from the
product.
Primary batteries and secondary batteries
As the end user, you are required by law (Battery Regulation) to return used batteries. Do not
dispose of used batteries in the household waste!
Batteries/rechargeable batteries containing hazardous substances are labelled with
the symbol shown to indicate that disposal in household waste is forbidden. The sym-
bols of the critical heavy metals are: Cd=cadmium, Hg=mercury, Pb=lead (marking can
be seen on the battery / rechargeable battery, e.g., underneath the refuse bin symbol
shown on the left).
You can return used (rechargeable) batteries free of charge at the official collection
points in your municipality, our stores, or where ever (rechargeable) batteries are sold!
You thereby fulfil your statutory obligations and contribute to the protection of the environment.
Technical data
Operating voltage.........................................3 V/DC (outdoor sensor and thermometer)
.........................................................................1.5 V/DC (DCF clock)
Batteries outdoor sensor............................ 2 x 1.5 V micro-cell (AAA)
Batteries Thermometer.............................. 2 x 1.5 V Mignon cell (AA)
Battery DCF clock ........................................1 x 1.5 V Mignon cell (AA)
Battery lifespan............................................approx. 1 year
Time protocol................................................DCF
Transmission range .....................................approx. 30 m (free field, direct visual contact)
Radio frequency outdoor sensor............... 433 MHz
Temperature range indoors........................0 °C to +50 °C
Temperature range outdoors.....................-20 °C to +60 °C
Dimensions....................................................300 x 45 mm / 60 x 97 x 27 mm (wall clock /outdoor sensor)
Weight............................................................830 g / 52 g (wall clock /outdoor sensor)
Declaration of conformity (DOC)
We, Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau, hereby declare that this
product adheres to the fundamental requirements and the other relevant regulations of Directive
1999/5/EC.
The Declaration of Conformity for this product is available at
www.conrad.com

Conseils relatifs aux piles et batteries
• Les piles/batteries ne doivent pas être laissées à la portée des enfants.
• Ne laissez pas les piles/batteries traîner sans surveillance, les enfants ou les ani-
maux pourraient les avaler. Dans le cas d’ingestion, consultez immédiatement un
médecin.
• Retirez les piles quand vous n’utilisez pas l’appareil pendant une longue période, afin
d’éviter des dommages dus à des fuites de piles. Des piles/batteries qui fuient ou
sont endommagées peuvent causer des brûlures chimiques cutanées par contact
avec la peau. Ne manipulez pas de piles/batteries endommagées sans porter de
gants de protection.
• Ne court-circuitez pas les piles/batteries. Ne les démontez pas et ne les jetez pas au
feu. Risque d’explosion !
• Les piles conventionnelles non rechargeables ne doivent pas être rechargées.
Risque d’explosion ! Ne rechargez que les batteries prévues à cet effet en utilisant
un appareil de charge adapté.
• Lors de l’insertion des piles/batteries, veillez à respecter la bonne polarité (positive/+
et négative/-).
• Les piles doivent avoir le même niveau de charge et être du même type. Le mélange
de piles anciennes et de piles neuves, ou de piles de types différents dans l’appareil
peut causer des fuites de piles et endommager l’appareil.
Pièces détachées et éléments de commande
(1) Horloge avec œillet de suspension (6) Touche C/F
(2) Touche M.SET (7) Compartiment à piles du thermomètre
(3) Touche RESET (8) Capteur extérieur d’affichage
(4) Touche REC (9) œillet de suspension Capteur extérieur
(5) Compartiment à piles de la pièce d’horlogerie (10) Compartiment à piles capteur extérieur
Mise en place et remplacement des piles/batteries
• Ouvrez le couvercle du compartiment à piles pour le thermomètre (7) situé au dos de l’horloge
murale.
• Insérez deux piles mignon neuves (AA) de 1,5 V chacune dans le compartiment à piles (7) en
respectant la polarité. La polarité correcte est indiquée dans le compartiment à piles.
• Refermez le compartiment à piles du thermomètre (7).
• Vous avez alors 3 minutes pour insérer les piles dans le capteur extérieur.
• Ouvrez pour cela le couvercle du compartiment à piles du capteur extérieur (10) et insérez deux
piles micro cellule de 1,5 V (AAA) en respectant la polarité. La polarité correcte est indiquée
dans le compartiment à piles. Après l’insertion des piles, l’écran du capteur extérieur (8) affi-
chera la température extérieure.
• Refermez le compartiment à piles (10).
• L’horloge murale lance d’abord la recherche du signal de température du capteur extérieur.
Une fois ce signal reçu, la valeur de température extérieure est visible dans l’affichage de la
température extérieure (OUT TEMP) sur le cadran. En plus, la température intérieure (TEMP) est
affichée sur le cadran.
• Insérez deux piles mignon neuves (AA) de 1,5 V chacune dans le compartiment à piles (5) en
respectant la polarité. La polarité correcte est indiquée dans le compartiment à piles.
• Après l’insertion des piles dans le compartiment à piles de la pièce d’horlogerie (5), l’horloge
murale fait un essai de réception du signal DCF (voir chapitre « Réception DCF »).
• Un changement de pile est nécessaire quand :
l'horloge s'arrête Changer les piles de la pièce d'horlogerie
Le contraste de l'écran d'affichage pour la
température extérieure et intérieure diminue
Changer les piles du thermomètre
La transmission radio du capteur extérieur
ne fonctionne plus
Changer les piles du capteur extérieur
• Afin de garantir une grande longévité des piles, utilisez uniquement des piles alcalines.
Après l’insertion des piles dans le compartiment à piles du thermomètre (7), l’horloge
murale recherche pendant trois minutes le signal du capteur extérieur. Si vous n’in-
sérez pas les piles dans le capteur extérieur pendant ce laps de temps, le processus
décrit précédemment doit être répété.
Il est possible d’utiliser des accus. En raison de la faible tension de service (accu = 1,2 V,
pile = 1,5 V) et de la capacité plus faible, la durée de fonctionnement est réduite.
C/F
1
234
5
6
7
8
9
10
FMode d‘emploi
Horloge murale E1522TR
N° de commande
Utilisation conforme
L’appareil sert à afficher l’heure, la date ainsi que les températures intérieure et extérieure.
Grâce à un récepteur DCF intégré, l’heure est réglée automatiquement. La température extérieure
est transmise à l’horloge murale par un capteur extérieur.
Toute utilisation autre que celle décrite précédemment peut endommager cet appareil. Par ail-
leurs, elle peut entraîner des risques de court-circuit, d’incendie, de décharge électrique, etc.
Aucun composant du produit ne doit être modifié ni transformé.
Respectez impérativement les consignes de sécurité.
Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous
les noms d’entreprise et les appellations d’appareil figurant dans ce manuel d’utilisation sont des
marques déposées de leurs propriétaires respectifs. Tous droits réservés.
Étendue de la livraison
• Horloge murale
• Capteur extérieur
• Mode d’emploi
Modes d’emploi actuels :
1. Ouvrez la page Internet produktinfo.conrad.com dans un
navigateur ou scannez le code QR affiché à droite.
2. Sélectionnez le type de document et la langue souhaitée,
puis entrez le numéro de commande correspondant dans le
champ de recherche. Une fois la recherche terminée, vous
pouvez télécharger les documents trouvés.
Explications des symboles
Ce symbole indique les risques spécifiques lors du maniement, du fonctionnement et de
l’utilisation du produit.
Le symbole de la « flèche » indique des conseils spécifiques et des consignes d’utilisa-
tion.
Consignes de sécurité
Lisez d’abord intégralement le manuel d’utilisation avant la mise en service de l’appa-
reil. Il contient des informations importantes pour son montage et son utilisation.
Tout dommage résultant d’un non-respect du présent manuel d’utilisation entraîne
l’annulation de la garantie. Nous déclinons toute responsabilité pour les dommages
consécutifs.
De même, nous déclinons toute responsabilité en cas de dommages matériels ou cor-
porels résultant d’une mauvaise manipulation de l’appareil ou d’un non-respect des
consignes de sécurité. Dans de tels cas, la garantie prend fin.
• Pour des raisons de sécurité, il est interdit de transformer ou de modifier soi-même
l’appareil.
• N’utilisez pas cet appareil dans des hôpitaux ou des établissements médicaux. Bien
que le capteur extérieur n’émette que des signaux radio relativement faibles, ces
derniers pourraient cependant entraîner des perturbations fonctionnelles des équi-
pements de survie. Il en est de même dans d’autres domaines.
• N’exposez pas l’appareil à des températures élevées, à de fortes vibrations ou à de
fortes contraintes mécaniques.
• Le capteur extérieur est conçu pour fonctionner à l’extérieur, dans un lieu abrité. Le
capteur extérieur ne doit cependant pas être utilisé dans ou sous l’eau, il risquerait
d’être endommagé irréversiblement.
• Adressez-vous à un technicien spécialisé en cas de doute quant au mode de fonc-
tionnement ou à la sécurité de l’appareil.
• Cet appareil n’est pas un jouet, il ne doit pas être laissé à la portée des enfants.
Utilisez cet appareil uniquement hors de la portée des enfants; l’appareil contient de
petites pièces qui peuvent être avalées ainsi que des piles.
• Ne laissez jamais le matériel d’emballage sans surveillance. Il pourrait devenir un
jouet dangereux pour les enfants.
• Lorsque l’appareil est transporté d’un local froid vers un local chaud, il peut s’y for-
mer de la condensation. Attendez d’abord que le produit ait atteint la température
ambiante avant de l´utiliser.
• Ce produit doit être manipulé avec prudence. Des coups, des chocs ou une chute,
même de faible hauteur, peuvent l’endommager.
• Respectez également les autres consignes de sécurité dans les différents chapitres
de ce mode d’emploi.
1404105

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfilm, saisie dans des
installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.
Cette publication correspond au niveau technique du moment de la mise sous presse.
© Copyright 2015 by Conrad Electronic SE.
Montage
Horloge murale
• Un œillet de suspension (1) est prévu au dos de l’appareil pour le montage de l’horloge.
• Fixez l’horloge murale avec une vis ou un clou dépassant du mur de quelques millimètres. Ac-
crochez ensuite l’horloge murale à l’aide de l’œillet de suspension (1).
Pour une réception DCF parfaite, l’horloge murale ne doit pas se trouver à proximité
d’autres appareils électroniques, câbles, pièces métalliques etc.
Capteur extérieur
• Fixez le capteur extérieur avec une vis ou un clou dépassant du mur de quelques millimètres.
Accrochez le capteur à l’aide de l’œillet de suspension (9) sur la tête de vis ou de clou.
• Asinon, le capteur extérieur peut aussi être posé en dépliant le pied-béquille près du comparti-
ment à piles (10).
Le capteur extérieur est conçu pour fonctionner à l’extérieur, sous un lieu abrité. Placez
le capteur extérieur de sorte qu’il ne soit pas directement exposé aux rayonnements
solaires, car cela pourrait conduire à des erreurs de mesure de la température. La
pluie tombant sur le capteur extérieur conduit également à des erreurs de mesure de la
température, car le boîtier se refroidit en conséquence.
Nous vous recommandons donc de bien choisir l’emplacement d’installation afin que le
capteur extérieur puisse mesurer la température de manière correcte.
Ne plongez jamais le capteur extérieur dans ou sous l’eau, sinon il sera détruit !
Réception DCF
Après l’insertion des piles dans le compartiment à piles de la pièce d’horlogerie (5), les aiguilles
se déplacent vers la position de réception (12:00) et une première tentative de réception du signal
DCF a lieu. Après que le signal soit reçu avec succès, les aiguilles se déplacent automatiquement
vers l’heure actuelle.
La reconnaissance du signal DCF et son évaluation durent environ 3 à 12 minutes. Ne
déplacez pas la montre pendant ce temps. N’actionnez aucune touche ni interrupteur
pendant ce temps !
Les fenêtres isolantes en métal, les murs en béton armé, les revêtements spéciaux
de papier peint, les appareils électriques à proximité ou l’installation dans une cave
peuvent aussi altérer la réception DCF.
Si après 12 minutes, les aiguilles ne se sont pas déplacées vers l’heure actuelle ou
montrent un horaire erroné, changez la position de l’horloge murale et faites repartir la
réception du signal CDF manuellement (voir chapitre « Tentative manuelle de réception
du signal DCF »).
La recherche de réception, pour la synchronisation automa-
tique quotidienne avec l’heure DCF, peut être réalisée plusieurs
fois par jour. Un tentative réussie de réception est suffisante
par jour pour maintenir l’écart d’une seconde.
Le signal DCF est émis par un émetteur situé à Mainflingen (près
de Francfort-sur-le-Main). Sa portée est d’environ 1500 km,
voire 2000 km dans des conditions de réception idéales.
Le signal radio DCF comprend, entre autres, l’heure exacte
(écart théorique d’une seconde sur un million d’années!) et la
date.
Bien entendu, cela élimine aussi les tracas du réglage manuel
des heures d’hiver et d’été.
Tentative manuelle de réception du signal DCF
Utilisez cette fonction si par exemple le changement d’heure d’été ou d’hiver automa-
tique n’a pas été reconnu ou si l’horloge n’a pas reçu de signal DCF à ce moment-là.
• Pour effectuer une recherche manuelle du signal DCF, appuyez sur la touche REC pendant
4 secondes.
• Les aiguilles se déplacent en position de réception de signal (12:00) et l’horloge radiopilotée
entreprend une tentative pour recevoir le signal DCF.
• Patientez environ 3 à 12 minutes, jusqu’à ce que l’horloge affiche l’heure réelle.
Réglage manuel de l’heure
Le réglage manuel de l’heure est nécessaire lorsque l’horloge murale radio-pilotée doit
fonctionner en dehors de la zone de réception DCF ou que la réception DCF est pertur-
bée par des conditions environnementales.
• Pour régler l’heure manuellement, appuyez sur la touche M.SET (2) pendant trois secondes.
• Dès que l’aiguille des minutes commence à bouger, vous pouvez régler l’heure manuellement.
• Appuyez sur la touche M.SET (2) brièvement pour régler les minutes, ou bien maintenez la
touche M.SET (2) appuyée pour déplacer l’heure de manière continue.
• Si la touche M.SET (2) n’est pas actionnée pendant huit secondes, l’heure précédemment réglée
est automatiquement sauvegardée et l’horloge quitte le mode de réglage manuel.
Réinitialisation de l’horloge murale
Utilisez cette fonction lorsque l’horloge ne répond plus à la pression des touches ou
lorsque tout autre problème fonctionnel se produit.
• Pour réinitialiser l’horloge murale, appuyez sur le touche RESET (3) avec la pointe d’un objet (par
exemple la pointe d’un stylo ou d’un trombone de bureau).
• Les aiguilles se déplacent ver la position de réception (12:00) et l’horloge murale fait une tenta-
tive de réception du signal DCF.
• Attendez environ 3 à 12 minutes, jusqu’à ce que l’horloge affiche l’heure réelle.
Affichage de la température
Horloge murale
• L’horloge murale affiche la température extérieure avec l’affichage OUT TEMP sur le cadran.
• La température extérieure est transmise du capteur extérieur à l’horloge murale toutes les 57
secondes, et l’affichage de la température extérieure (OUT TEMP) est mis à jour dans cet inter-
valle de temps.
• La température intérieure (TEMP) est également affichée sur le cadran.
• L’unité d’affichage des températures peut être modifiée avec la touche C/F (6) située au dos de
l’horloge murale, en choisissant entre °C et °F.
Capteur externe
• L’écran du capteur extérieur (8) affiche la température extérieure actuelle.
• L’unité d’affichage des températures peut être modifiée avec la touche C/F située dans le com-
partiment à piles du capteur extérieur (10), en choisissant entre °C et °F.
Maintenance et nettoyage
Le produit ne nécessite aucune maintenance, sauf pour le remplacement de la pile. Ne le démon-
tez jamais.
Pour le nettoyage, veuillez utiliser un chiffon propre, doux et sec.
N’utilisez pas de détergents chimiques, ces derniers pourraient causer une décoloration de l’ap-
pareil.
Élimination
Produit
Les appareils électroniques sont des matériaux recyclables et ils ne doivent pas être
éliminés avec les ordures ménagères!
Procédez à l’élimination du produit au terme de sa durée de vie conformément aux
dispositions légales en vigueur.
Retirez les piles éventuellement insérées et éliminez-les séparément de l’appareil.
Piles et piles rechargeables
Le consommateur final est légalement tenu (ordonnance relative à l’élimination des piles normales
et rechargeables usagées) de rapporter toutes les piles normales et rechargeables usagées ; il est
interdit de les jeter dans les ordures ménagères !
Les piles et les accus contenant des substances polluantes sont marqués par les sym-
boles indiqués ci-contre qui signalent l’interdiction de l’élimination avec les ordures
ordinaires. Les désignations pour les principaux métaux lourds sont : Cd = cadmium, Hg
= mercure, Pb = plomb (L’indication se trouve sur la pile normale ou rechargeable, p. ex.
sous le symbole de la poubelle dessiné à gauche).
Vous pouvez restituer gratuitement vos piles/batteries usagées auprès des déchette-
ries communales, auprès de nos succursales, ou partout où les piles/batteries sont
vendues !
Vous respecterez ainsi les obligations légales et contribuerez à la protection de l’environnement.
Caractéristiques techniques
Tension de fonctionnement.................................3 V/DC (capteur extérieur et thermomètre)
..................................................................................1,5 V/DC (pièce d’horlogerie DCF)
Piles capteur extérieur.........................................2 x piles micro cellule 1,5 V (AAA)
Piles thermomètre.................................................2 x piles mignon de 1,5 V (AA)
Pile pièce d’horlogerie DCF.................................1 x pile mignon de 1,5 V (AA)
Durée de vie des piles..........................................env. 1 an
Protocole horaire..................................................DCF
Portée capteur extérieur .....................................
jusqu’à 30 m (en champ libre, liaison visuelle directe)
Fréquence radio capteur extérieur....................433 MHz
Plage de mesure de la température intérieur ....de 0 °C à + 50 °C
Plage de mesure de la température extérieur ...de - 20 °C à + 60 °C
Dimensions.............................................................
300 x 45 mm / 60 x 97 x 27 mm (horloge murale /
capteur extérieur)
Poids........................................................................830 g / 52 g (horloge murale / capteur extérieur)
Déclaration de conformité (DOC)
Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau, Allemagne, déclare que le produit
est en conformité avec les exigences fondamentales et autres prescriptions pertinentes de la
directive 1999/5/CE.
Vous trouverez la déclaration de conformité de ce produit sur www.conrad.com

Tips voor batterijen en accu’s
• Batterijen/accu’s horen niet in handen van kinderen.
• Laat batterijen/accu´s niet zomaar rondslingeren, het gevaar bestaat dat kinderen of
huisdieren ze inslikken. Raadpleeg in geval van inslikken onmiddellijk een arts.
• Verwijder de batterijen als het apparaat langere tijd niet wordt gebruikt. Dit om be-
schadigingen door leeglopen te voorkomen. Leeglopende of beschadigde batterijen/
accu’s kunnen bij contact met de huid bijtende wonden veroorzaken. Draag bescher-
mende handschoenen bij het hanteren van beschadigde batterijen/accu’s.
• Batterijen/accu’s niet kortsluiten, demonteren of in het vuur werpen. Explosiege-
vaar!
• Conventionele niet-oplaadbare batterijen mogen niet worden opgeladen, er bestaat
explosiegevaar! Laad uitsluitend oplaadbare batterijen op die daarvoor bedoeld zijn,
gebruik een geschikte oplader.
• Let bij het plaatsen van de batterijen/accu’s op de juiste polariteit (kijk goed naar
plus/+ en min/-).
• De batterijen moeten dezelfde laadtoestand hebben en van hetzelfde type zijn. Het
mengen van oude en nieuwe of verschillende typen batterijen in het apparaat kan
leiden tot het uitlopen van de batterijen en tot beschadiging van het apparaat.
Onderdelen en bedieningselementen
(1) Ophangoog klok (6) Toets C/F
(2) Toets M.SET (7) Batterijvak thermometer
(3) Toets RESET (8) Display buitensensor
(4) Toets REC (9) Ophangoog buitensensor
(5) Batterijvak uurwerk (10) Batterijvak buitensensor
Batterijen/accu’s plaatsen/wisselen
• Open de deksel van het batterijvak voor de thermometer (7) aan de achterkant van de muurklok.
• Plaats twee nieuwe 1,5 V-mignoncellen (AA) met de juiste polariteitsrichting in het batterijvak
van de thermometer (7). De juiste polariteitsrichting is aangegeven in het batterijvak.
• Sluit het batterijvak van de thermometer (7) weer.
• Plaats nu binnen 3 minuten de batterijen in de buitensensor.
• Open hiervoor de deksel van het batterijvak op de buitensensor (10) en plaats twee nieuwe 1,5 V-
microcellen (AAA) met de juiste polariteitsrichting. De juiste polariteitsrichting is aangegeven in
het batterijvak. In de display van de buitensensor (8) wordt na het plaatsen van de batterijen de
buitentemperatuur aangegeven.
• Sluit het batterijvak van de buitensensor (10) weer.
• De muurklok zoekt eerst naar het buitentemperatuursignaal van de buitensensor. Nadat dit sig-
naal ontvangen is, wordt de buitentemperatuur in de buitentemperatuurweergave (OUT TEMP)
aangegeven op de wijzerplaat. Daarnaast wordt de binnentemperatuur (TEMP) aangegeven op
de wijzerplaat.
• Plaats een nieuwe 1,5 V-mignoncel (AA) met de juiste polariteitsrichting in het uurwerk (5). De
juiste polariteitsrichting is aangegeven in het batterijvak.
• Na het plaatsen van de batterij in het batterijvak van het uurwerk (5), voert de muurklok een
ontvangstpoging uit voor het DCF-signaal (zie het hoofdstuk “DCF-ontvangst”).
• Batterijen dienen vervangen te worden indien:
de klok stil blijft staan Vervang de batterij van het uurwerk
het contrast van de display voor de buiten- en
binnentemperatuur afneemt
Vervang de batterij van de thermometer
de radiografische overdracht van de buiten-
thermometer niet meer werkt
Vervang de batterijen van de buitensensor
• Gebruik, om een lange batterijlevensduur te waarborgen, enkel alkalinebatterijen.
Na het plaatsen van de batterijen in het batterijvak van de thermometer (7) zoekt de
muurklok gedurende drie minuten naar het signaal van de buitensensor. Als u niet
binnen deze tijd de batterijen in de buitensensor plaatst, moet de boven beschreven
werkwijze worden herhaald.
Het gebruik van accu’s is mogelijk. Door de geringere bedrijfsspanning (accu = 1,2 V,
batterij = 1,5 V) en de geringere capaciteit neemt daardoor echter de bedrijfsduur af.
C/F
1
234
5
6
7
8
9
10
OGebruiksaanwijzing
Muurklok E1522TR
Bestelnr.
Beoogd gebruik
Het product dient voor de weergave van de tijd en de binnen- en buitentemperatuur.
Door middel van een ingebouwde DCF-ontvanger wordt de tijd automatisch ingesteld. De buiten-
temperatuur wordt bepaalt door een externe buitensensor aan de muurklok.
Elke andere toepassing dan hierboven beschreven kan leiden tot beschadiging van dit product.
Voorts bestaat hierbij kans op gevaren, bijvoorbeeld kortsluiting, brand of een elektrische schok.
Het samengestelde product dient niet aangepast resp. omgebouwd te worden.
Volg de veiligheidsaanwijzingen te allen tijde op.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende bedrijfs-
namen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten
voorbehouden.
Omvang van de levering
• Muurklok
• Buitensensor
• Gebruiksaanwijzing
Geactual iseerde gebruiksinstructies:
1. Open produktinfo.conrad.com in een browser of scan de
afgebeelde QR-code.
2. Kies het documententype en de taal en vul het productnum-
mer in het zoekveld in. Nadat u de zoekopdracht heeft uitge-
voerd, kunt u de weergegeven documenten downloaden.
Pictogramverklaringen
Dit pictogram duidt op speciale gevaren bij het hanteren, gebruiken en bedienen.
Het „pijl”-pictogram wijst op speciale tips en bedieningsaanwijzingen.
Veiligheidsaanwijzingen
Lees eerst de volledige gebruiksaanwijzing door; deze bevat belangrijke informatie
over het gebruik.
Bij beschadigingen, veroorzaakt door het niet in acht nemen van deze gebruiksaan-
wijzing, vervalt de waarborg/garantie! Voor gevolgschade zijn wij niet aansprakelijk!
Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel,
veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsaanwij-
zingen! In dergelijke gevallen vervalt de waarborg/garantie!
• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/of veran-
deren van het product niet toegestaan.
• Gebruik dit product niet in ziekenhuizen of medische instellingen. Hoewel de buiten-
sensor slechts relatief zwakke radiosignalen uitzendt, kunnen deze tot functiesto-
ringen bij levensbehoudende systemen leiden. Hetzelfde geldt mogelijk voor andere
bereiken.
• Stel de muurklok niet bloot aan hoge temperaturen, vocht, sterke trillingen of hoge
mechanische belastingen.
• De buitensensor is geschikt voor gebruik op een beschutte plek buitenshuis. De sen-
sor mag echter niet in of onder water worden gebruikt; dit leidt tot onherstelbare
beschadiging.
• Raadpleeg een vakman als u twijfelt aan de werking of veiligheid van het product.
• Dit product is geen speelgoed en is niet geschikt voor kinderen. Gebruik het product
niet binnen het bereik van kinderen, het product bevat kleine inslikbare onderdelen
zoals batterijen.
• Laat verpakkingsmateriaal niet rondslingeren. Dit kan voor kinderen gevaarlijk
speelgoed zijn.
• Als het product vanuit een koude naar een warme ruimte overgeplaatst wordt, kan
er condenswater ontstaan. Laat het product daarom op kamertemperatuur komen
voordat u het gebruikt
• Behandel het product voorzichtig; door stoten, schokken of een val - zelfs van gerin-
ge hoogte - kan het beschadigd raken.
• Houd ook rekening met de veiligheidsvoorschriften in de diverse paragrafen van
deze handleiding.
1404105

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2015 by Conrad Electronic SE. V1_1215_02/VTP
Montage
Muurklok
• Voor het monteren aan de wand is aan de achterzijde van de muurklok een ophangoog (1) aan-
gebracht.
• Bevestig de muurklok met een schroef of een spijker, die u enkele millimeters uit de wand laat
steken. Hang de muurklok vervolgens met het ophangoog (1) hieraan op.
Voor een probleemloze DCF-ontvangst dient de muurklok niet naast andere elektroni-
sche apparatuur, kabels, metalen delen enz. te worden geplaatst.
Buitensensor
• Bevestig de buitensensor met een schroef of een spijker, die u enkele millimeters uit de wand
laat steken. Hang de sensor vervolgens daarna met het ophangoog (9) aan de schroef- resp.
spijkerkop op.
• De buitensensor kan eventueel ook worden neergezet, door de staander op het batterijvak (10)
uit te klappen.
De buitensensor is geschikt voor gebruik op een beschutte plaats buitenshuis. Hij moet
zodanig worden geplaatst dat hij niet wordt blootgesteld aan direct zonlicht, omdat dit
anders tot een verkeerde temperatuurmeting leidt. Neerslag op de buitensensor leidt
eveneens tot een verkeerde temperatuurmeting, doordat de behuizing afkoelt.
Wij adviseren u daarom de plaats van opstelling zorgvuldig te kiezen, zodat de buiten-
sensor de juiste temperatuur meet.
Gebruik de buitensensor nooit in of onder water, daardoor kan deze onherstelbaar be-
schadigd raken!
DCF-ontvangst
Na het plaatsen van de batterijen in het batterijvak van het uurwerk (5), lopen de wijzers naar de
ontvangstpositie (12:00 uur) en de eerste ontvangstpoging voor het DCF-signaal wordt uitgevoerd.
Nadat het signaal succesvol is ontvangen, lopen de wijzer automatisch naar de actuele tijd.
Het waarnemen van het DCF-signaal en de evaluatie daarvan duurt ongeveer 3-12 mi-
nuten. Verplaats de muurklok gedurende deze tijd niet. Bedien geen toetsen of schake-
laars!
U kunt een slechte DCF-ontvangst verwachten, bijv. bij ramen die zijn voorzien van ther-
misch isolerend glas met opgedampte metaallaag, constructies van gewapend beton,
speciaal bekleed behangpapier, in de buurt van elektronische apparatuur of in kelders.
Indien na 12 minuten de wijzers niet op de actuele tijd of op een foute tijd staan, veran-
der dan de plaats van de muurklok en start de DCF-ontvangst handmatig opnieuw (zie
het hoofdstuk „Handmatige DCF-ontvangstpoging”).
De ontvangstpogingen voor de dagelijkse automatische syn-
chronisatie met de DCF-tijd worden meerdere keren per dag
doorgevoerd. Eén succesvolle ontvangstpoging per dag is vol-
doende om de afwijking kleiner dan 1 seconde te houden.
Het DCF-signaal wordt door een zender in Mainflingen (in
de buurt van Frankfurt am Main, Duitsland) uitgezonden. Het
bereik ervan bedraagt maximaal 1.500 km, bij optimale ont-
vangstomstandigheden zelfs maximaal 2.000 km.
Het DCF-signaal bevat onder meer de juiste tijd (de afwijking
bedraagt theoretisch een seconde op een miljoen jaar!) en de
datum.
Hierdoor vervalt dus ook het omslachtig handmatig instellen van de zomer- en wintertijd.
Handmatige DCF-ontvangstpoging
Gebruik deze functie, als bijv. de automatische zomer-wintertijdinstelling niet werd her-
kend, of de muurklok soms geen DCF-ontvangst had.
• Om handmatig naar het DCF-signaal te zoeken, drukt u de toets REC (4) gedurende drie secon-
den in.
• De wijzers lopen naar de ontvangstpositie (12:00 uur) en de muurklok voert een ontvangstpoging
uit voor het DCF-signaal.
• Wacht ongeveer 3-12 minuten, totdat de actuele tijd wordt weergegeven.
Handmatige instelling van de tijd
De handmatige tijdinstelling is noodzakelijk, wanneer de muurklok buiten het DCF-ont-
vangstgebied moet worden gebruikt, of de DCF-ontvangst door omgevingsomstandig-
heden wordt verstoord.
• Druk, om de tijd handmatig in te stellen, gedurende drie seconden op de toets M.SET (2).
• Zodra de minutenwijzer gaat lopen, kan de tijd handmatig worden ingesteld.
• Druk kort op de toets M.SET (2), om de tijd in minutenstappen in te stellen of houd de toets M.SET
(2) ingedrukt, om de tijd aanhoudend te verstellen.
• Als de toets M.SET (2) gedurende acht seconden niet meer is ingedrukt, wordt de ingestelde tijd
automatisch overgenomen en de modus handmatige tijdinstelling wordt verlaten.
Terugzetten van de muurklok
Gebruik deze functie, als de klok niet meer op toetsbedieningen reageert, of zich ande-
re functieproblemen voordoen.
• Om de muurklok terug te zetten, drukt u met een puntig voorwerp (bijv. de stiftpunt van een pen
of een opengebogen paperclip) op de toets RESET(3).
• De wijzers lopen naar de ontvangstpositie (12:00 uur) en de muurklok voert een ontvangstpoging
uit voor het DCF-signaal.
• Wacht ongeveer 3-12 minuten, totdat de actuele tijd wordt weergegeven.
Temperatuuraanduiding
Muurklok
• De muurklok geeft de buitentemperatuur aan in de buitentemperatuurweergave (OUT TEMP) op
de wijzerplaat.
• De buitentemperatuur wordt elke 57 seconden door de buitensensor aan de muurklok overge-
dragen en de buitentemperatuurweergave (OUT TEMP) wordt in deze intervallen bijgewerkt.
• Daarnaast wordt de binnentemperatuur (TEMP) aangegeven op de wijzerplaat.
• De eenheid van de temperatuurweergave kan met de toets C/F (6) op de achterkant van de
muurklok tussen °C en °F worden omgeschakeld.
Buitensensor
• In de display van de buitensensor (8) wordt de actuele buitentemperatuur aangegeven.
• De eenheid van de temperatuurweergave kan met de toets C/F in het batterijvak van de buiten-
sensor (10) tussen °C en °F worden omgeschakeld.
Onderhoud en schoonmaken
Het product is voor u, op het vervangen van de batterij na, onderhoudsvrij, demonteer het nooit.
Reinig het product alleen met een schone, zachte en droge doek.
Gebruik geen chemische schoonmaakmiddelen, deze kunnen de behuizing verkleuren.
Verwijdering
Product
Elektronische apparaten bevatten herbruikbare materialen en mogen niet bij het huis-
houdelijk afval!
Voer het product aan het einde van zijn levensduur conform de geldende wettelijke
bepalingen af.
Neem de eventueel geplaatste batterijen eruit en voer deze gescheiden van het pro-
duct af.
Batterijen en accu´s
U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en
accu’s in te leveren; verwijdering via het huishoudelijk afval is niet toegestaan!
Batterijen/accu’s die schadelijke stoffen bevatten, worden aangegeven met het ne-
venstaande pictogram. Dit pictogram duidt erop dat afvoer via het huishoudelijk afval
verboden is. De aanduidingen voor de betreffende zware metalen zijn: Cd=cadmium,
Hg=kwik, Pb=lood (aanduiding wordt op de batterijen/accu’s vermeld, bijv. onder het
links afgebeelde vuilnisbakpictogram).
Uw lege batterijen/accu’s kunt u gratis inleveren bij de inzamelpunten in uw gemeente,
bij al onze vestigingen en overal waar batterijen/accu’s worden verkocht!
Zo voldoet u aan de wettelijke verplichtingen en draagt u bij aan het beschermen van het milieu.
Technische gegevens
Bedrijfsspanning..........................................3 V/DC (buitensensor en thermometer)
1,5 V/DC (DCF-uurwerk)
Batterijen buitensensor ..............................2 x 1,5 V-microcel (AAA)
Batterijen thermometer...............................2 x 1,5 V-mignoncel (AA)
Batterij DCF-uurwerk...................................1 x 1,5 V-mignoncel (AA)
Levensduur van de batterij.........................ca. 1 jaar
Tijdprotocol ...................................................DCF
Reikwijdte buitensensor .............................ca. 30 m (vrije veld, directe visuele verbinding)
Radiofrequentie buitensensor ...................433 MHz
Temperatuurmeetbereik binnen................0 °C tot +50 °C
Temperatuurmeetbereik buiten.................-20 °C tot +60 °C
Abmessungen...............................................300 x 45 mm / 60 x 97 x 27 mm (muurklok / buitensensor)
Gewicht..........................................................830 g / 52 g (muurklok / buitensensor)
Conformiteitsverklaring (DOC)
Hierbij verklaren wij, Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau, dat dit product
in overeenstemming is met de voorwaarden en andere relevante voorschriften van de richtlijn
1999/5/EG.
De bij dit product behorende verklaring van conformiteit kunt u vinden op
www.conrad.com
