ResMed VPAP ST Operating and safety instructions

Global leaders in sleep and respiratory medicine www.resmed.com
VPAP™ST
VPAP™S
POSITIVE AIRWAY PRESSURE DEVICE
Welcome Guide
English · Svenska · Dansk · Norsk ·
Suomi · Eesti · 简体中文 · 繁體中文
368895/1 2013-08
S9 VPAP ST / S9 VPAP S
WELCOME
EUR2/APAC
Manufacturer: ResMed Ltd 1 Elizabeth Macarthur Drive Bella Vista NSW 2153 Australia. Distributed by: ResMed Corp 9001
Spectrum Center Boulevard San Diego CA 92123 USA. ResMed (UK) Ltd 96 Jubilee Ave Milton Park Abingdon Oxfordshire
OX14 4RW UK. See www.resmed.com for other ResMed locations worldwide.
For patent information, see www.resmed.com/ip.
S9, H5i, ClimateLine, SlimLine, SmartStart and VPAP are trademarks of ResMed Ltd. S9, ClimateLine, SlimLine, SmartStart and VPAP
are registered in U.S. Patent and Trademark Ofce.
© 2013 ResMed Ltd.

Air filterDC power inlet
SD card slot
Module/Adapter port
Air outlet
VPAP at a glance
The VPAP system comprises the following elements:
• VPAP device • Air tubing • 90W power supply unit • travel bag • SD card • SD card protective
folder.
Optional components include:
• H5i heated humidifier • Standard air tubing • SlimLine air tubing • 3m air tubing • ClimateLine
heated air tubing • ClimateLineMAX heated air tubing • 30W power supply unit (does not support H5i)
• Power Station II battery pack • DC/DC Converter 24V/90W.
Welcome
Thank you for choosing the VPAP ST or VPAP S. Before operating this device, please read the entire
Welcome and Information Guides.
1
English
368895r1.indb 1 10/09/2013 10:50:29 AM

Setup
1. Connect the DC plug of the power supply unit to the rear of the VPAP device.
2. Connect the power cord to the power supply unit.
3. Plug the other end of the power cord into the power outlet.
4. Connect one end of the air tubing firmly onto the air outlet.
5. Connect the assembled mask system to the free end of the air tubing.
Notes:
•For more information on assembling your mask see your mask user guide.
•Recommended masks are available on www.resmed.com on the Products page
under Service & Support.
2
368895r1.indb 2 10/09/2013 10:50:31 AM

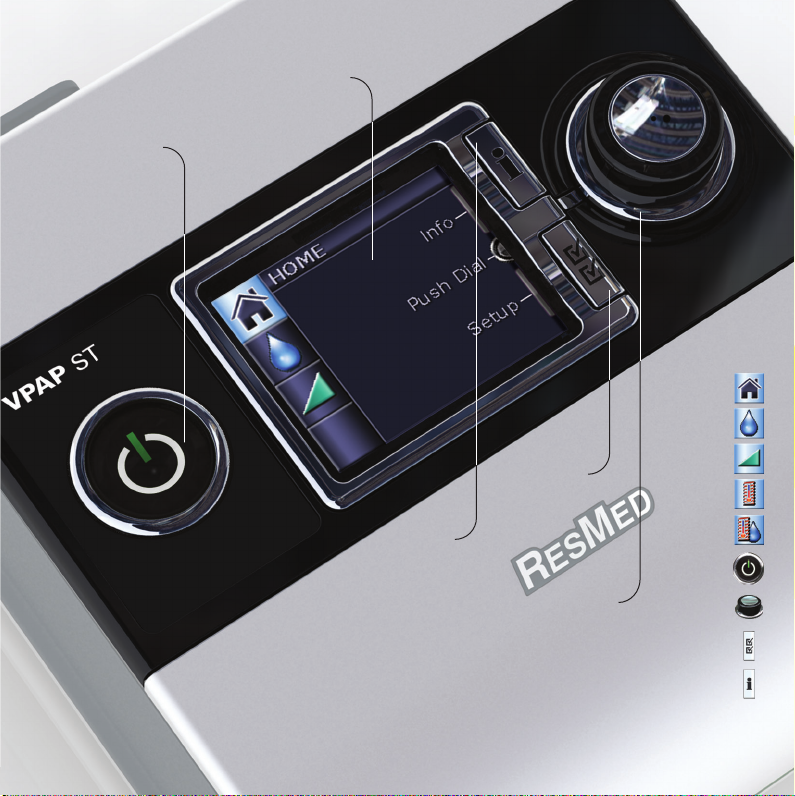

VPAP basics
Key:
Info menu
Setup menu
Push dial
Start/Stop
Climate
Control
Heated tube
Ramp
Humidity level
Home
Setup menu*
Allows you to
make changes
to settings or
exit from the
menu.
Info menu*
Allows you to
view your sleep
statistics or exit
from the menu. Push dial
Turning the dial
allows you to
scroll through the
menu and change
settings. Pushing the
dial allows you to
enter into a menu and
confirm your choice.
Start/Stop button
Starts or stops
treatment.
LCD screen
Displays the menus,
treatment screens and
reminders.
*The Info and Setup menus are disabled if S9 Essentials
has been enabled by your clinician.
3
English
368895r1.indb 3 10/09/2013 10:50:32 AM

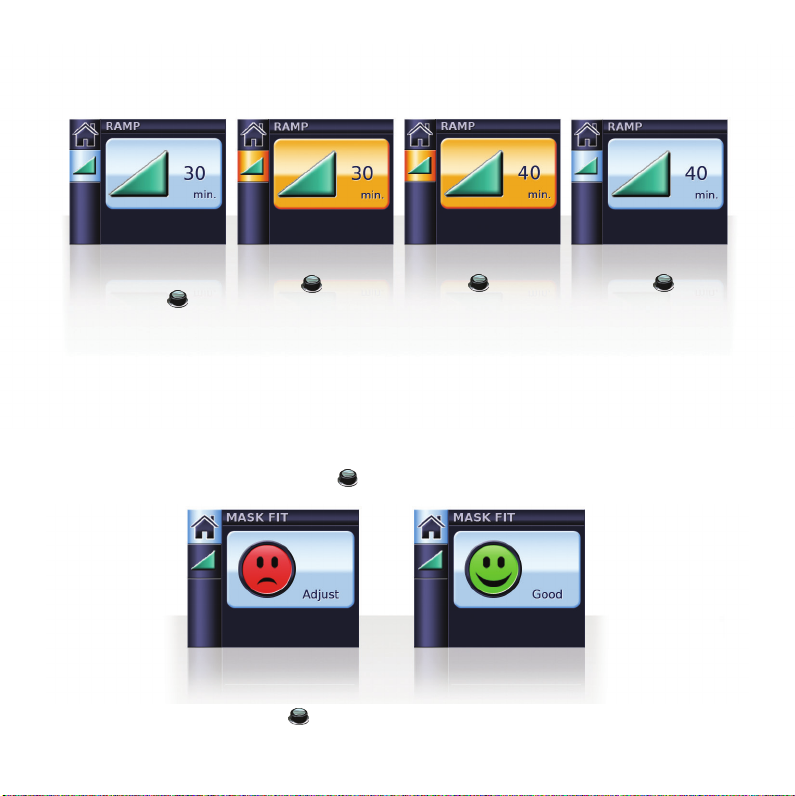

1. From your HOME
screen, turn
until the RAMP
screen is displayed
in blue.
2. Press .
The selection is
highlighted in
orange.
3. Turn until
the ramp time
you require is
displayed.
4. Press to
confirm your
choice.
Adjusting ramp time
Designed to make the beginning of treatment more comfortable, ramp time is the period during which
the pressure increases from a low start pressure to the treatment pressure. To adjust your ramp time:
Using mask-fit
You can use mask-fit to help you fit your mask properly. This feature delivers treatment pressure for a
three-minute period, prior to starting treatment, during which you can check and adjust your mask-fit to
minimise leaks.
1. Fit your mask as described in the mask user guide.
2. From your home screen, push and hold for three seconds. One of the following MASK FIT
screens is displayed:
3. If necessary, adjust your mask, mask cushion and headgear until you have a Good mask-fit.
After three minutes, the pressure reverts to the set pressure and treatment will begin. You can end
mask-fit at any time by pressing .
S9 Essentials
S9 Essentials is designed to make device interaction and menu navigation easier for you. If enabled by
the clinician, S9 Essentials disables the Info and Setup functionality so that you can simply start and stop
therapy and adjust ramp, humidification and Climate Control.

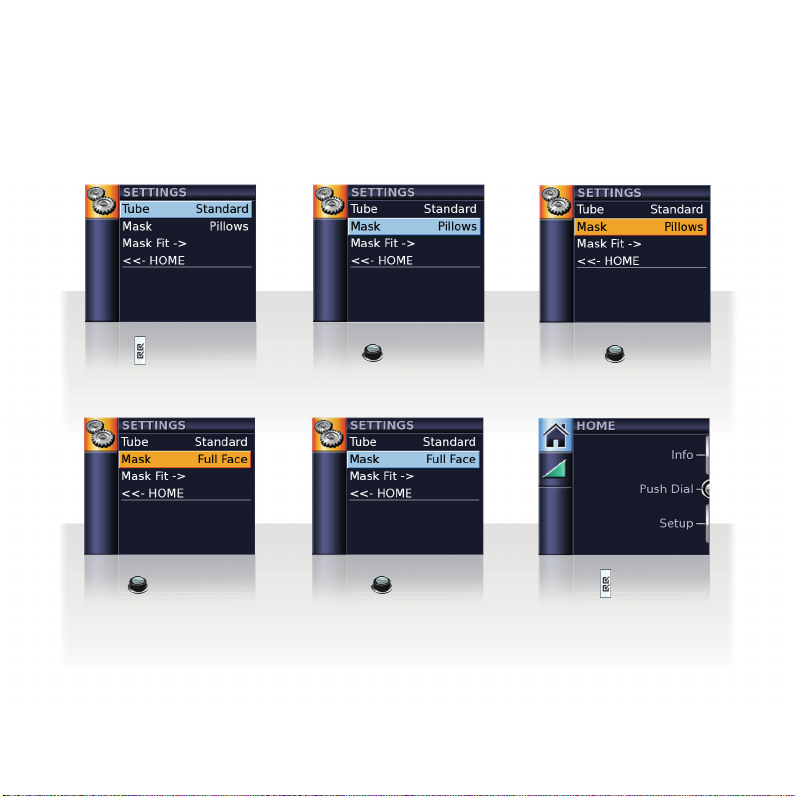

Selecting the mask type
To select your type of mask:
1. Press . The SETTINGS
screen is displayed.
2. Turn until Mask is
displayed in blue.
3. Press . The selection is
highlighted in orange.
4
368895r1.indb 4 10/09/2013 10:50:36 AM

S9 Essentials
S9 Essentials is designed to make device interaction and menu navigation easier for you. If enabled by
the clinician, S9 Essentials disables the Info and Setup functionality so that you can simply start and stop
therapy and adjust ramp, humidification and Climate Control.
Selecting the mask type
To select your type of mask:
1. Press . The SETTINGS
screen is displayed.
2. Turn until Mask is
displayed in blue.
3. Press . The selection is
highlighted in orange.
Note: Selecting the mask type is not possible if S9 Essentials has been enabled by your clinician.
4. Turn until the mask
setting that you require is
displayed.
5. Press to confirm your
choice.
6. Push to return to the
HOME screen.
5
English
368895r1.indb 5 10/09/2013 10:50:38 AM

Getting started
1. Make sure the power is connected.
2. Adjust the ramp time if required.
3. Fit your mask as described in your mask user guide.
4. To start therapy, simply breathe into the mask and/or press .
5. Lie down and arrange the air tubing so that it is free to move if you
turn in your sleep.
6. To stop treatment at any time, remove your mask and/or press .
Notes:
•If your clinician has enabled SmartStart your device will start automatically when you
breathe into the mask and stop automatically when you remove the mask.
•If power is interrupted during treatment, the device automatically restarts therapy when
power is restored.
6
368895r1.indb 6 10/09/2013 10:50:41 AM

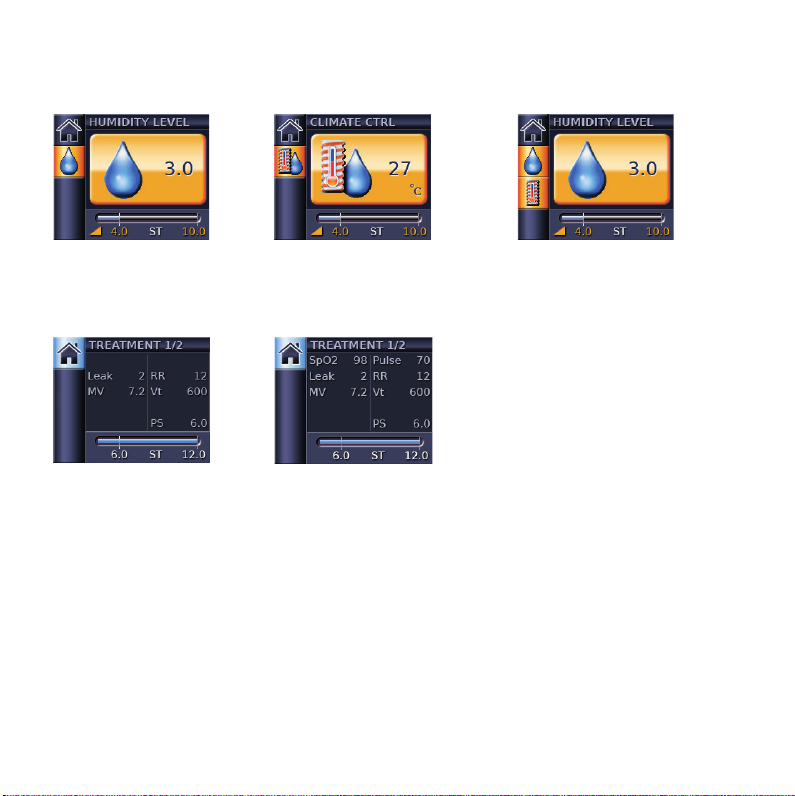

Viewing the treatment screens
Depending on how the system has been configured, you will see one of the following example screens
(shown in the ST mode) once therapy has started:
9H5i humidifier 9H5i humidifier
9ClimateLine or ClimateLineMAX
heated air tube
9Climate Control – Auto
9H5i humidifier
9ClimateLine or ClimateLineMAX
heated air tube
9Climate Control – Manual
9Standard VPAP without
optional accessories
9Oximetry data via the
oximeter adapter
In S and ST modes, the fixed lines on the pressure bar indicate the expiratory and inspiratory pressures.
In CPAP mode, only a set pressure is shown. While the treatment is ramping (indicated by an orange
ramp icon below the pressure bar), the pressure values appear in orange. When a set pressure is reached
these values are displayed in white.
7
English
368895r1.indb 7 10/09/2013 10:50:43 AM

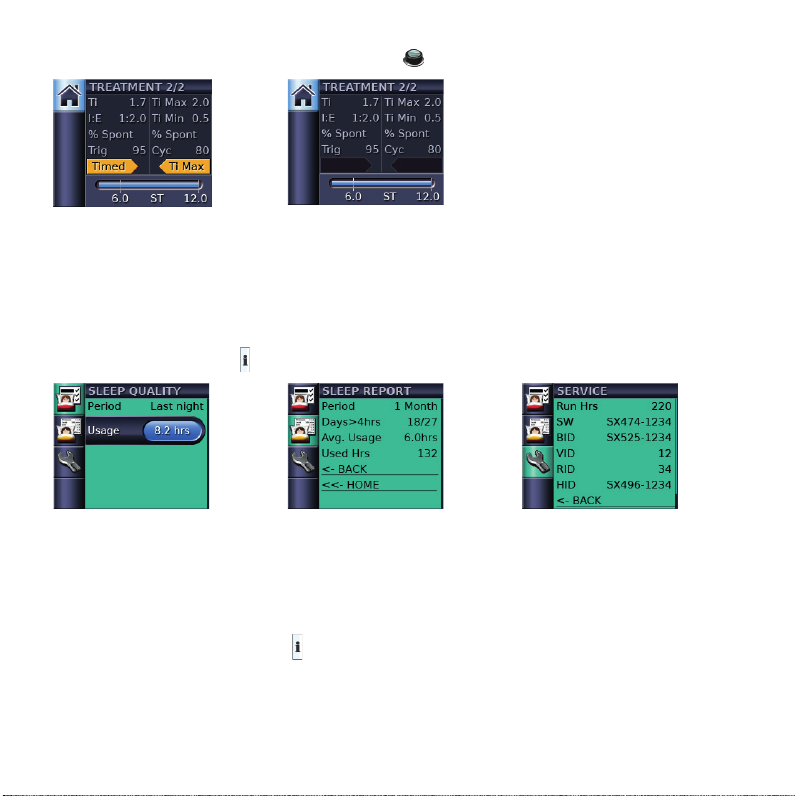

To toggle between treatment screens 1 and 2, press from your HOME screen.
9Treatment with device trigger
(Timed) and cycle (Timed,
Ti Max or Ti Min) breath
indicators
9Treatment with spontaneous
trigger and cycled breaths
Viewing the Info menu
The Info menu has a series of screens showing your sleep quality, sleep report and service information.
To view the Info menu, push from your HOME screen.
9In the Sleep Quality screen,
you can always view your
usage hours during the last
session and if enabled by
your clinician, data on mask-
fit and AHI is displayed.
9In the Sleep Report, only the
period can be changed—
other values are for display
only.
9In the Service information,
the device run hours
(includes warm-up/cool-down
times for the humidifier) and
the software identifications
are displayed.
To return to the HOME screen, push .
8
368895r1.indb 8 10/09/2013 10:50:44 AM

Cleaning and maintenance
Refer to your mask and humidifier user guides for detailed instructions regarding the care of these
devices.
Daily
Remove the air tubing by pulling on the finger grips on the cuff. Hang it in a clean, dry place until next
use.
Notes:
•Do not hang the air tubing in direct sunlight as it may harden over time and eventually crack.
•Do not wash the air tubing in a washing machine or dishwasher.
Weekly
1. Remove the air tubing from the VPAP device and the mask.
2. Wash the air tubing in warm water using mild detergent.
3. Rinse thoroughly, hang, and allow to dry.
4. Before next use, reconnect the air tubing to the air outlet and mask.
Monthly
1. Wipe the exterior of the VPAP device with a damp cloth and mild detergent.
2. Check the air filter for holes and blockage by dirt or dust. Replace the air filter if necessary.
Replacing the air filter
Replace the air filter every six months (or more often if necessary).
1. Remove the air filter cover from the back of the VPAP device.
2. Remove and discard the old air filter.
3. Insert a new ResMed air
filter ensuring that it is sitting
flat in the air filter cover.
4. Replace the air filter cover.
Notes:
•Ensure the air filter and air
filter cover are fitted at all
times.
•Do not wash the air filter. The air
filter is not washable or reusable.
Air filter
Air filter cover
9
English
368895r1.indb 9 10/09/2013 10:50:45 AM

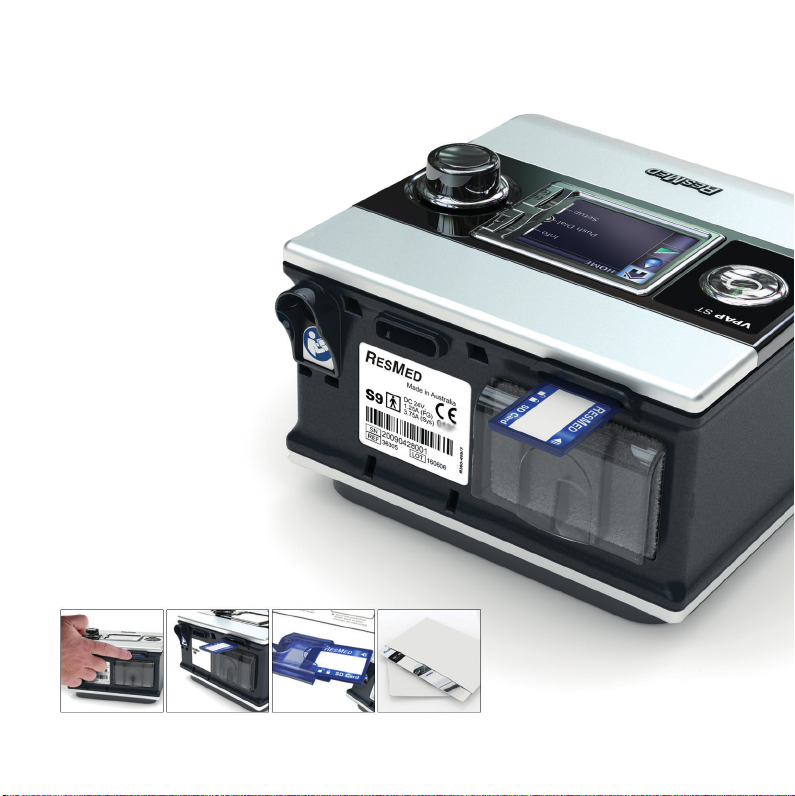

SD card
An SD card has been supplied
to gather therapy data from
your VPAP device and provide
settings updates from your
clinician. When instructed to do
so, disconnect the VPAP device
from the power outlet, remove
your SD card, insert it in the
protective folder and send it to
your clinician.
Removing the card
1. Push in the SD card to
release it.
2. Remove the card.
3. Insert the card into the
protective folder.
4. Send the protective folder
back to your clinician as
instructed.
For more information on
removing and inserting your
card refer to the SD Card
Protective Folder provided with
your device. Please retain the
SD Card Protective Folder for
future use.
Notes:
•For Troubleshooting information
refer to the Information Guide.
•For more product information
see www.resmed.com.
1. 2. 3. 4.
10
368895r1.indb 10 10/09/2013 10:50:46 AM

LuftfilterDC-strömintag
Öppning för SD-kort
Modul-/adapterport
Luftutsläpp
VPAP - en snabb översikt
VPAP systemet består av följande:
• VPAP apparat • Luftslang • 90 W strömförsörjningsenhet • S9 väska • SD-kort • Skyddsfodral för
S9 SD-kort.
Tillvalskomponenterna omfattar:
• H5i uppvärmd befuktare • Standard luftslang • SlimLine luftslang • 3 m luftslang • ClimateLine
uppvärmd luftslang • ClimateLineMAX uppvärmd luftslang • 30 W strömförsörjningsenhet (stöder ej H5i)
• Power Station II, batterienhet • DC/DC omvandlare 24 V/90 W.
Välkommen
Tack för att du valt VPAP S eller VPAP ST. Läs välkomst- och informationsguiderna helt och hållet innan du
använder apparaten.
1
Svenska
368895r1.indb 1 10/09/2013 10:50:47 AM

Installation
1. Koppla DC-kontakten på strömförsörjningsenheten till baksidan på VPAP.
2. Koppla nätsladden till strömförsörjningsenheten.
3. Sätt in sladdens andra ände i strömuttaget.
4. Koppla stadigt in ena änden av luftslangen i luftutsläppet.
5. Koppla det färdigmonterade masksystemet till luftslangens fria ände.
Obs!
•Mer information om hur du sätter ihop masken finns i bruksanvisningen för masken.
•Information om rekommenderade masker finns på www.resmed.com på sidan Products (Produkter)
under Service & Support (Service & Stöd).
2
368895r1.indb 2 10/09/2013 10:50:49 AM

VPAP basfakta
Symbol-
förklaring:
Info-meny
Inställningsmeny
Tryck knapp
Start/Stopp
Climate
Control
Uppvärmd
slang
Ramp
Fuktighetsnivå
Hem
Inställningsmeny*
Låter dig göra
ändringar på
inställningar eller
gå ur menyn.
Info-meny*
Låter dig
granska din
sömnstatistik
eller gå ur
menyn. Tryck knapp
Om du vrider på
knappen kan du bläddra
genom menyerna och
ändra inställningarna.
Om du trycker på
knappen kan du komma
in i en meny och
bekräfta ditt val.
Start/Stopp knapp
Startar eller
avbryter
behandlingen.
LCD-skärm
Visar menyer,
behandlingsskärmar och
påminnelser.
*Info- och Inställningsmenyerna är inaktiverade om S9 Essentials
har aktiverats av din läkare.
3
Svenska
368895r1.indb 3 10/09/2013 10:50:51 AM

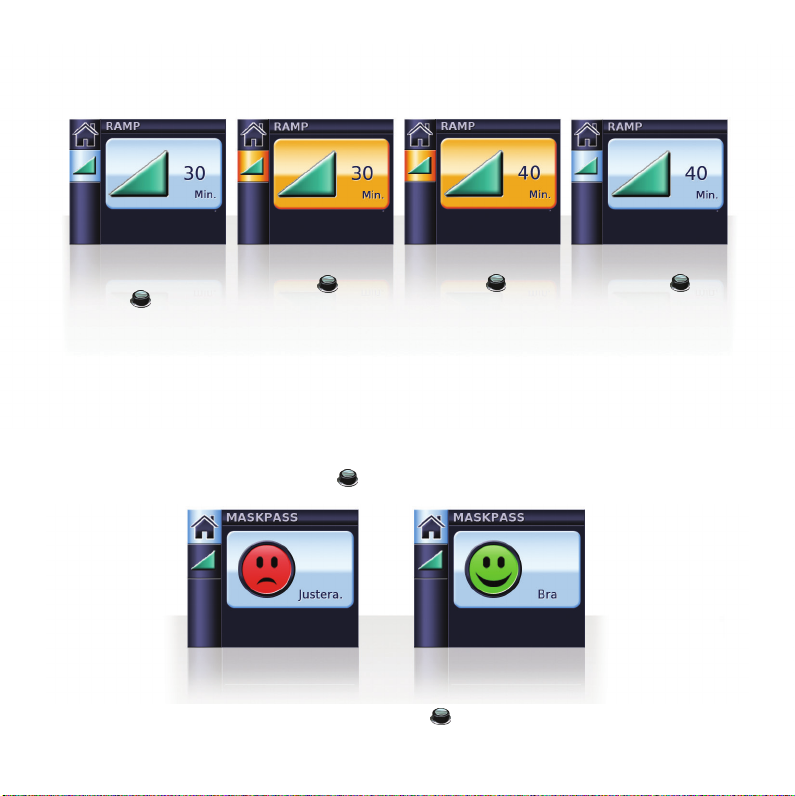

1. Från HEM-skärmen:
vrid på tills
RAMP bilden visas
i blått.
2. Tryck på . Ditt
val lyser orange.
3. Vrid på tills
önskad ramptid
visas.
4. Tryck på för
att bekräfta valet.
Justera ramptid
Ramptiden är avsedd att göra behandlingsstarten mer behaglig och är den period under vilken trycket
stiger från ett lågt starttryck till behandlingstrycket. För att justera ramptiden:
Använda maskinpassningsfunktionen
Använd maskinpassningsfunktionen för korrekt maskinpassning. Funktionen tillför behandlingstryck under
en treminutersperiod före behandlingsstarten, vilket ger dig möjlighet att kontrollera och justera maskens
passform så att läckage kan minimeras.
1. Passa in masken enligt bruksanvisningen för masken.
2. Från hemskärmen: tryck på och håll ner i tre sekunder. En av följande MASK INPASS bilderna
visas:
3. Justera vid behov masken, mjukdelen och huvudbandet tills du får en Bra passform. Efter tre
minuter kommer trycket att återgå till inställt tryck och behandlingen sätter igång. Du kan avsluta
maskinpassningen när som helst genom att trycka på .
4
368895r1.indb 4 10/09/2013 10:50:54 AM

S9 Essentials
S9 Essentials är utformat för att underlätta interaktion mellan utrustning och menynavigering. Om
aktiverat av klinikern, avaktiverar S9 Essentials Info- och Inställningsfunktionerna så att du helt enkelt kan
starta och stoppa behandling och justera ramp, fuktighet och Climate Control.
Maskval
För att välja masktyp:
1. Tryck på . Bilden
INSTÄLLNINGAR visas.
2. Vrid på tills Mask visas
i blått.
3. Tryck på . Ditt val lyser
orange.
4. Vrid på tills önskad
maskinställning visas.
5. Tryck på för att
bekräfta valet.
6. Tryck på för att återvända
till HEM-skärmen.
Obs! Det går inte att välja masktyp om S9 Essentials har aktiverats av din läkare.
5
Svenska
368895r1.indb 5 10/09/2013 10:50:56 AM

Starta så här
1. Se till att strömmen är påkopplad.
2. Ändra ramptiden vid behov.
3. Passa in masken enligt bruksanvisningen för masken.
4. För att starta behandlingen: andas helt enkelt in i masken och/eller
tryck på .
5. Lägg dig ner och placera luftslangen så att den kan röra sig fritt om
du vänder dig under sömnen.
6. Du kan avbryta behandlingen när som helst genom att ta av dig
masken och trycka på .
Obs!
•Om din kliniker aktiverat SmartStart, startar apparaten automatiskt när
du andas i masken och stoppar automatiskt när du tar bort masken.
•Om strömmen skulle stängas av under behandlingen startar apparaten
automatiskt om behandlingen när strömmen återställs.
6
368895r1.indb 6 10/09/2013 10:50:59 AM

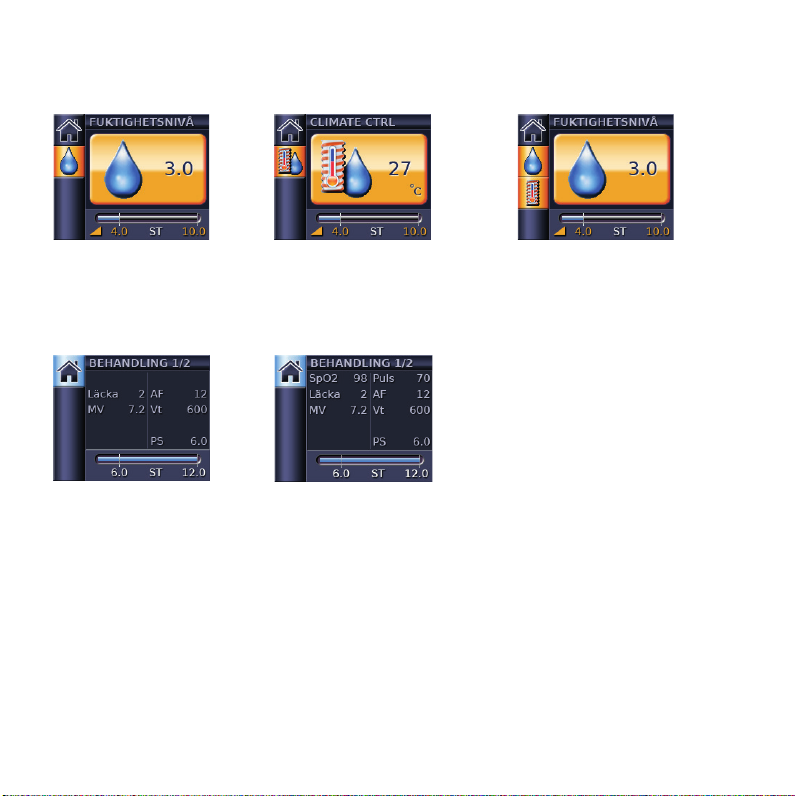

Granska behandlingsskärmar
Beroende på hur systemet har konfigurerats, kommer du att se en av följande exempelskärmar (visas i
ST-läget) så snart behandlingen startat:
9H5i befuktare 9H5i befuktare
9ClimateLine eller
ClimateLineMAX uppvärmd
luftslang
9Climate Control – Auto
9H5i befuktare
9ClimateLine or ClimateLineMAX
uppvärmd luftslang
9Climate Control – manuell
9Standard VPAP utan valfria
tillbehör
9Oximetridata via
oximeteradaptern
I S- och ST-lägena, anger de fasta linjerna på tryckstapeln de inspiratoriska och expiratoriska trycken.
I CPAP-läge visas endast en uppsättning tryck. När behandlingstrycket stiger från lågt till önskad nivå
(angivit med en orange rampikon under tryckstapeln), visas tryckvärdena i orange. När det inställda trycket
nås visas dessa värden i vitt.
7
Svenska
368895r1.indb 7 10/09/2013 10:51:01 AM

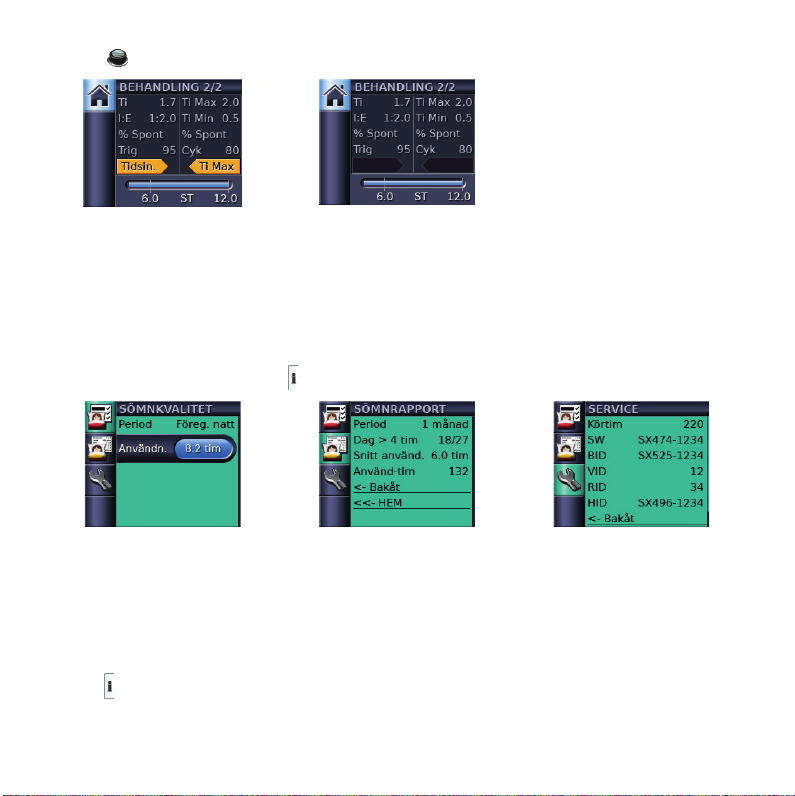

Tryck på på din HEM-skärm för att växla mellan behandlingsskärm 1 och 2.
9Behandling med
enhetstriggade (Timed)
och enhetscyklade (Timed,
Ti Max eller Ti Min)
andningsindikatorer.
9Behandling med spontant
triggade och cyklade
andetag.
Granska Info-menyn
Info-menyn har en serie skärmar som visar din sömnkvalitet, sömnrapport och serviceinformation.
För att granska Info-menyn, tryck på från din HEM-skärm.
9På skärmen Sömnkvalitet
kan du alltid granska antal
använda timmar under den
sista sessionen och, om
aktiverat av din läkare, visas
data om maskinpassning
och AHI.
9För Sömnrapporten
kan endast perioden
ändras – andra värden är
skrivskyddade.
9I Serviceinformationen,
visas enhetens körtid
(inkluderande uppvärmnings-/
nedkylningstider
för befuktaren) och
programidentifikationer.
Tryck på för att återvända till HEM-skärmen.
8
368895r1.indb 8 10/09/2013 10:51:02 AM

Rengöring och underhåll
Se bruksanvisningarna för mask och befuktare för utförliga instruktioner om hur de ska skötas.
Varje dag
Ta bort luftslangen genom att dra på fingergreppen på manschetten. Häng slangen på en ren och torr
plats till nästa användning.
Obs!
•Häng inte luftslangen i direkt solljus eftersom den med tiden kan hårdna och slutligen spricka.
•Tvätta inte luftslangen i tvättmaskinen eller diskmaskinen.
Varje vecka
1. Ta bort luftslangen från VPAP apparaten och masken.
2. Tvätta luftslangen i varmt vatten och ett milt rengöringsmedel.
3. Skölj noga, häng upp och låt torka.
4. Koppla tillbaka luftslangen till luftuttaget och masken före nästa användning.
Varje månad
1. Rengör utsidan på VPAP med en fuktig trasa och ett milt rengöringsmedel.
2. Se till att luftfiltret inte är punkterat eller tilltäppt av smuts eller damm.
Byta ut luftfilter
Byt ut luftfiltret var sjätte månad (eller oftare vid behov).
1. Ta bort luftfilterlocket på baksidan av VPAP apparaten.
2. Ta bort och kasta det gamla luftfiltret.
3. Sätt in ett nytt ResMed luftfilter och se till att det ligger platt inne i
luftfilterlocket.
4. Sätt tillbaka luftfilterlocket.
Obs!
•Se till att luftfiltret och
luftfilterlocket alltid sitter
påplats.
•Tvätta inte luftfiltret. Det
kan varken tvättas eller
återanvändas.
Luftfilter
Luftfilterlock
9
Svenska
368895r1.indb 9 10/09/2013 10:51:03 AM
