ResMed Swift FX User manual

SwiftTM FX
nasal pillows system
User Guide
Français

1
Fitting / Mise en place /
Colocación / Colocação
1 2 3
4 5
6
Rx Only / Sur prescription
uniquement / Solamente
bajo prescripción / Somente
com prescrição médica
Swift
TM FX

2
Swift FX
BCD
A
1
2
3
4
5
6
7
8
10
9

3

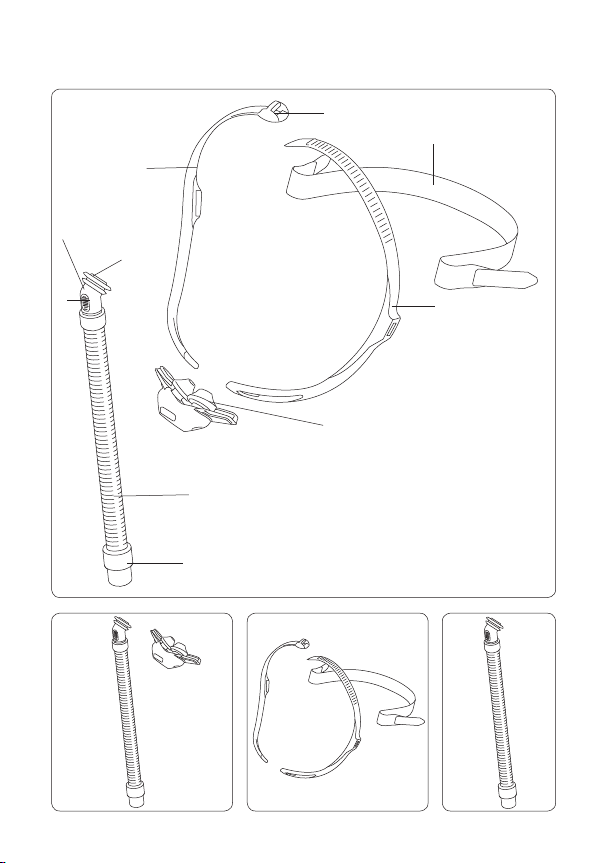

Mask components / Composants du masque /
Piezas de la mascarilla / Componentes da máscara
Item /
Article /
Artículo /
Item
Description / Description /
Descripción / Descrição Part number / Code produit /
Número de
parte / Código
do produto
1 Headgear right / Harnais droit / Arnés
derecho / Lateral direita do arnês
-
2 Top buckle / Boucle supérieure / Hebilla
superior / Fivela superior
-
3 Back strap / Sangle arrière / Correa
posterior / Correia traseira
-
4 Headgear left / Harnais gauche / Arnés
izquierdo / Lateral esquerda do arnês
-
5 Pillows / Coussins / Almohadillas /
Almofadas
61521 (S)
61522 (M)
61523 (L)
6 Short tube / Tuyau court / Tubo corto /
Tubo curto
-
7 Swivel / Pièce pivotante / Pieza giratoria /
Peça giratória
-
8 Vent / Orifice de ventilation / Ventilación /
Respiradouro
-
9 Elbow / Coude / Codo / Cotovelo -
10 Swivel ring / Anneau pivotant / Aro de la
pieza giratoria / Anel da peça giratória
-

4
Item /
Article /
Artículo /
Item
Description / Description /
Descripción / Descrição Part number / Code produit /
Número de
parte / Código
do produto
A Complete system / Système complet /
Sistema completo / Sistema completo
61500
B Pillows system / Système coussins /
Sistema de almohadillas / Sistema de
almofadas
61510 (XS)
61511 (S)
61512 (M)
61513 (L)
C Headgear assembly / Ensemble harnais /
Conjunto del arnés / Conjunto do arnês
61529
D Short tube assembly / Ensemble tuyau
court / Conjunto del tubo corto / Conjunto
do tubo curto
61528 (1)
61527 (10)
Also available / Également disponible /También está disponible /
Também disponível
Pillows / Coussins / Almohadillas /
Almofadas
61520 (XS)
Soft wraps / Housses souples / Fundas
blandas / Envoltórios macios
61530
XS Extra Small / Très petit / Extra-pequeña / Extra Pequeno(a),
S Small / Petit / Pequeña / Pequeno(a),
M Medium / Moyen / Mediana / Médio(a),
L Large / Grand / Grande / Grande

5

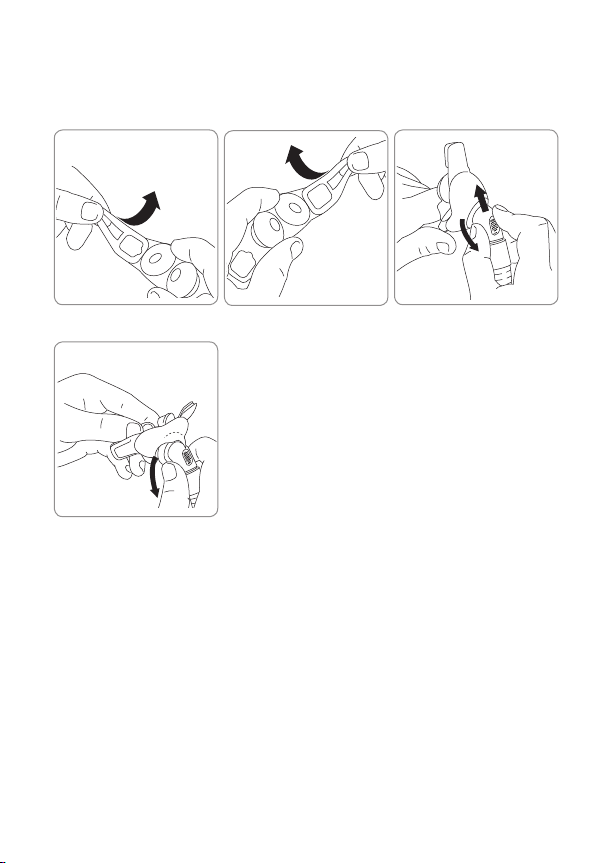

Disassembly / Démontage / Desmontaje /
Desmontagem
4
123

6
7 98
1 2 3
456

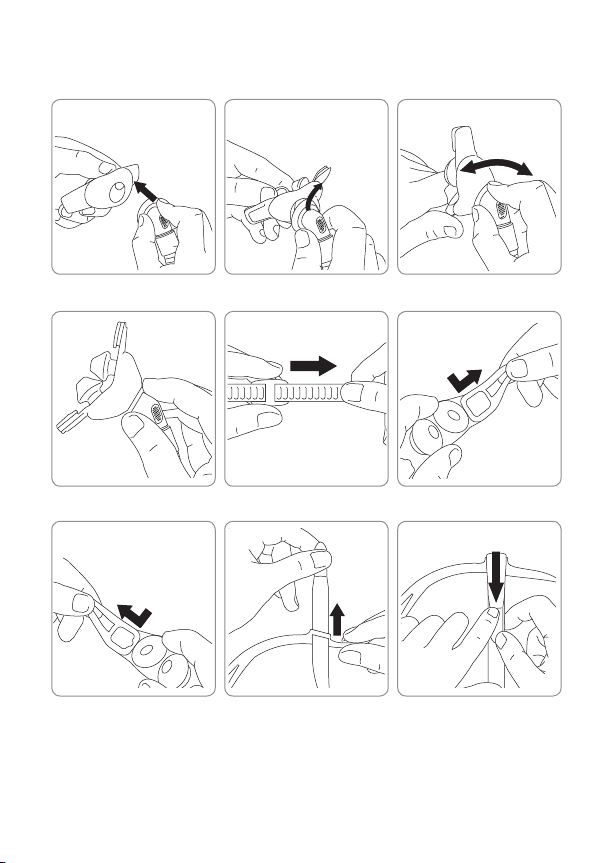

Reassembly / Remontage / Montaje / Remontagem

1
Français
Français
SwiftTM FX
masQUe naRinaiRe
Merci d'avoir choisi le Swift FX.
Usage prévu
Le Swift FX achemine au patient de façon non-invasive le débit d'air
produit par un appareil à pression positive tel qu'un appareil de PPC ou
d'aide inspiratoire avec PEP.
Le Swift FX est prévu :
pour une utilisation par des patients adultes (> 66 lb/30 kg) à qui•
une pression positive a été prescrite ;
pour un usage multiple par un seul patient à domicile ou pour un•
usage multiple par plusieurs patients en milieu médical.
Utilisation du masque
En cas d'utilisation du masque avec un appareil de PPC ou d'aide
inspiratoire avec PEP ResMed disposant d'une fonction de sélection
du masque, veuillez consulter la partie Caractéristiques de ce manuel
utilisateur pour davantage d'informations relative à cette fonction.
Pour une liste complète des appareils compatibles avec ce masque,
veuillez consulter la liste de compatibilité entre les masques et les
appareils sur le site www.resmed.com dans la page Produits sous
la rubrique SAV et assistance. Si vous n'avez pas accès à Internet,
veuillez contacter votre représentant ResMed.
Remarques :
Ce masque n'est pas compatible avec les appareils ResMed•
AutoSet CS™ 2 et VPAP™ Adapt SV.
La fonction SmartStop peut ne pas fonctionner correctement•
lorsque ce masque est utilisé avec certains appareils de PPC ou
d'aide inspiratoire avec PEP dotés de cette fonctionnalité.
En cas de sécheresse ou d'irritation nasale, il est recommandé•
d'utiliser un humidificateur.

2
AVERTISSEMENT
Les orifices de ventilation ne doivent jamais être obstrués.•
Le masque ne doit être porté que si l’appareil de PPC est
•
sous tension et s’il fonctionne correctement.
Prenez toutes les précautions applicables lors de
•
l'adjonction d'oxygène.
L'arrivée d'oxygène doit être fermée lorsque l'appareil
•
n'est pas en marche afin d'empêcher l'oxygène inutilisé de
s'accumuler dans le boîtier de l'appareil de PPC ou d'aide
inspiratoire avec PEP et de créer un risque d'incendie.
Lorsque de l’oxygène supplémentaire est délivré à un débit
•
fixe, la concentration de l’oxygène inhalé varie en fonction
des réglages de pression, de la respiration du patient,
du masque, du point d'arrivée de l'oxygène ainsi que du
niveau de fuites.
Les caractéristiques de votre masque sont fournies afin
•
que votre prestataire de soins puisse vérifier que celui-
ci est compatible avec votre appareil de PPC ou d'aide
inspiratoire avec PEP. L'utilisation du masque en dehors de
ses caractéristiques ou avec des appareils incompatibles
peut compromettre son étanchéité et son confort ainsi
que l'efficacité du traitement, et les fuites ou la variation
du niveau de fuites peuvent affecter le fonctionnement de
l'appareil de PPC ou d'aide inspiratoire avec PEP.
Cessez d'utiliser ce masque en cas de réaction indésirable
•
QUELCONQUE à l'un des composants du masque et
consultez votre médecin ou votre spécialiste du sommeil.
L'utilisation d'un masque peut provoquer des douleurs
•
dans les dents, les gencives ou la mâchoire ou aggraver
un problème dentaire existant. Si des symptômes se
manifestent, veuillez consulter votre médecin ou votre
dentiste.

3
Français
Comme c'est le cas avec tous les masques, une•
réinhalation peut se produire à une pression PPC basse.
Veuillez consulter le manuel d'utilisation de votre appareil
•
de PPC ou d'aide inspiratoire avec PEP pour davantage
d'informations sur les réglages et le fonctionnement.
Retirez tout l'emballage avant utilisation du masque.
•
Nettoyage du masque à domicile
Nettoyez le masque et le harnais à la main en le frottant légèrement
dans de l'eau tiède (86°F/30°C environ) à l'aide d'un savon doux.
Rincez soigneusement tous les composants à l'eau potable et laissez-
les sécher à l'abri de la lumière directe du soleil.
Quotidien/Après chaque utilisation :
Pour optimiser l'étanchéité du masque, toute trace de sébum doit•
être retirée de la bulle après utilisation.
Nettoyez chaque composant du masque à la main (à l'exception du•
harnais).
Si les orifices sont sales, utilisez une brosse à poils doux pour les•
nettoyer.
Hebdomadaire :
Nettoyez le harnais à la main. Il n'est pas nécessaire de le•
démonter pour le nettoyer.

4
AVERTISSEMENT
Ne pas utiliser de solutions ou huiles parfumées (par ex. de
l'essence d'eucalyptus ou des huiles essentielles), d’eau de
Javel, d’alcool ou de produits fortement parfumés (par ex. au
citron) pour le nettoyage des composants du masque.
Les vapeurs résiduelles de ces produits peuvent être inhalées
si les composants ne sont pas correctement rincés. Ces
produits peuvent également endommager le masque et
provoquer des fissures.
ATTENTION
En cas de détérioration visible d’un des composants•
du masque (par ex. fissures, fendillements, déchirures,
détérioration de la bulle), le composant en question doit
être jeté et remplacé.
Éviter de raccorder des produits en PVC souple (par ex. un
•
tube en PVC) directement aux composants de ce masque.
Le PVC souple contient des éléments qui peuvent altérer
les matériaux du masque et entraîner leur fissuration ou
leur rupture.
Retraitement du masque entre les patients
Le masque doit être retraité entre les patients.
Les instructions de nettoyage, de désinfection et de stérilisation sont
disponibles sur le site Web de ResMed : www.resmed.com/masks/
sterilization/americas.
Si vous n'avez pas accès à Internet, veuillez contacter votre
représentant ResMed.

5
Français
Dépannage
Problème / cause possible Solution
Les coussins ne sont pas étanches, sont inconfortables ou
provoquent des marques rouges.
Les coussins ont peut-être été mal
mis en place ou mal ajustés, ou le
harnais est trop serré.
Vérifiez que le logo ResMed qui se
trouve sur le dessus des coussins
est bien dirigé vers l'extérieur.
Suivez les instructions pour la mise
en place du masque à la lettre.
Réajustez le harnais pour qu'il ne
soit pas trop serré.
La jupe interne de l'un ou des deux
coussins est mal placée.
Pincez le coussin pour dégager la
jupe interne. Il y a une illustration
de la position adéquate de la jupe
interne dans les instructions de
remontage.
Les coussins ne sont pas de la
bonne taille.
Contactez votre clinicien.
Les coussins sont peut-être sales. Nettoyez les coussins en suivant
les instructions.
Le masque fait trop de bruit.
Le masque n'est pas correctement
monté.
Démontez le masque et remontez-
le en suivant les instructions.
Il y a une fuite d'air. Réajustez votre masque ou
remettez-le en place.
Ajustez le harnais.
Vérifiez que votre masque est bien
monté.
Les orifices de ventilation sont
partiellement ou totalement
obstrués.
Si les orifices de ventilation sont
sales, utilisez une brosse à poils
doux pour les nettoyer.

6
Caractéristiques
Courbe Pression/
Débit
Le masque possède une ventilation passive afin
d'éviter toute réinhalation. En raison des variations
de fabrication, le débit aux orifices de ventilation peut
varier.
Informations
concernant
l'espace mort
L'espace mort physique correspond au volume vide
entre le masque et l'extrémité de la pièce pivotante.
Avec les coussins Grand, il est de 103 ml.
Pression de
traitement
4 à 20 cm H2O
Résistance Chute de pression mesurée (nominale)
à 50 l/min : 0,5 cm H2O
à 100 l/min : 1,8 cm H2O
Conditions
ambiantes
Température de fonctionnement : de +41 à +104°F
(de +5 à +40°C )
Humidité de fonctionnement : de 15 % à 95 %
d'humidité relative (sans condensation)
Température de stockage et de transport : de -4°F à
140°F (de -20°C à +60°C)
Humidité de stockage et de transport : 95 % au
maximum d'humidité relative sans condensation
Dimensions brutes XS, S, M, L :16,53“ (H) x 3,66“ (l) x 1,77“ (P)
(420 mm (H) x 93 mm (l) x 45 mm (P))
Masque entièrement assemblé avec ensemble tuyau
court - sans harnais.
Fonction de
sélection du
masque
Sélectionnez « SWIFT» ou « MIRAGE » comme option
de masque.
0
10
20
30
40
50
60
4 6 8 10 12 14 16 18 20
Pression au masque (cm H2O)
Débit aux orifices de ventilation
(l/min)
Pression
(cm H2O)
Débit
(l/min)
4 20
8 29
12 37
16 43
20 49

7
Français
Remarques :
Le masque ne contient pas de latex, de PVC ni de DEHP.•
Le fabricant se réserve le droit de modifier ces caractéristiques•
sans notification préalable.
Rangement
Veillez à ce que le masque soit bien propre et sec avant de le ranger.
Rangez le masque dans un endroit sec à l'abri de la lumière directe du
soleil.
Élimination
Ce masque ne contient aucune substance dangereuse et peut être
jeté avec les ordures ménagères.

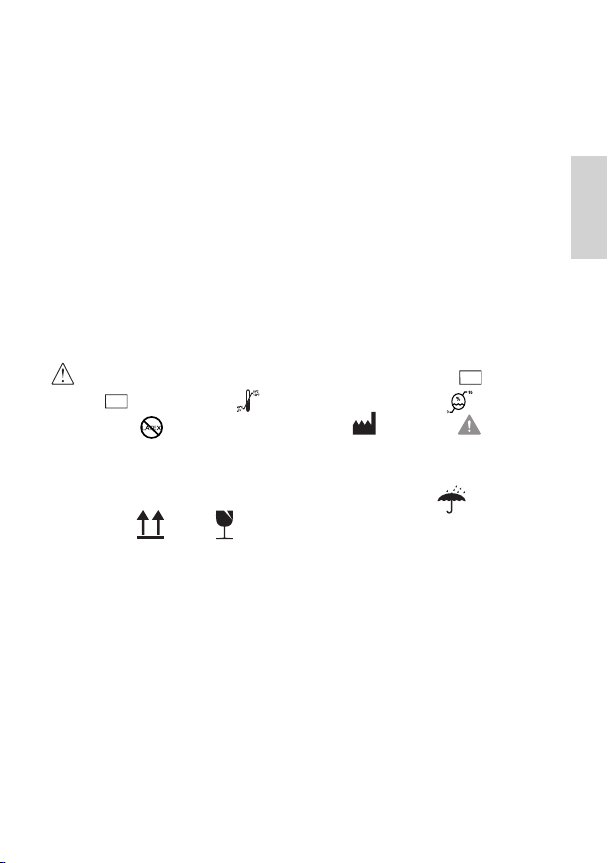

Symboles
Attention, veuillez consulter la documentation jointe ;
L O T
Numéro
de lot ;
REF
Code produit ; Limites de température ; Limites
d'humidité ; Ne contient pas de latex ; Fabricant ; Indique
un avertissement ou une précaution et vous met en garde contre le
risque de blessure ou explique des mesures particulières permettant
d’assurer une utilisation efficace et sûre de l’appareil ; Tenir à l'abri
de la pluie ; Haut ; Fragile, manipuler avec précaution.
Garantie limitée
ResMed Ltd (ci-après « ResMed ») garantit votre masque ResMed (y
compris l'entourage rigide, la bulle, le harnais et le circuit respiratoire)
contre tout défaut de matériaux et de main-d’œuvre pour une période
de 90 jours à compter de la date d’achat ou, dans le cas d'un masque
jetable, pour la période d'utilisation maximale.
Seul le client initial est couvert par la présente garantie. Elle n'est pas
cessible.
En cas de défaillance du produit dans des conditions normales
d’utilisation, ResMed, à son entière discrétion, répare ou remplace le
produit défectueux ou toute pièce.

8
La présente garantie limitée ne couvre pas : a) tout dommage résultant
d'une utilisation incorrecte, d'un usage abusif ou d'une modification ou
transformation opérée sur le produit ; b) les réparations et l’entretien
effectués par tout service de réparation sans l'autorisation expresse de
ResMed ; et c) tout dommage ou contamination causé par de la fumée
de cigarette, de pipe, de cigare ou autre.
La garantie est annulée pour les produits vendus ou revendus dans un
pays autre que celui où ils ont été achetés à l'origine.
Les réclamations au titre de la garantie pour les produits défectueux
doivent être présentées au lieu d'achat par le client initial.
La présente garantie remplace toute autre garantie expresse ou
implicite, y compris toute garantie implicite de qualité marchande ou
d’adéquation à un usage particulier. Certains pays ou états n’autorisent
pas les limitations de durée pour les garanties implicites ; il est donc
possible que la limitation susmentionnée ne s’applique pas à votre cas.
ResMed ne peut être tenue pour responsable de tout dommage
accessoire ou indirect résultant de la vente, de l’installation ou de
l’utilisation de tout produit ResMed. Certains pays ou états n’autorisent
ni l’exclusion ni la limitation des dommages accessoires ou indirects ;
il est donc possible que la limitation susmentionnée ne s’applique pas
à votre cas.
La présente garantie vous octroie des droits reconnus par la loi. Vous
pouvez également détenir d’autres droits qui varient en fonction du
pays où vous habitez. Pour de plus amples informations sur vos droits
de garantie, veuillez contacter votre fournisseur ou ResMed.

Manufacturer:
ResMed Ltd 1 Elizabeth Macarthur Drive Bella Vista NSW 2153 Australia.
Distributed by:
ResMed Corp 9001 Spectrum Center Boulevard San Diego CA 92123 USA.
ResMed (UK) Ltd 96 Milton Park Abingdon Oxfordshire OX14 4RY UK.
See www.resmed.com for other ResMed locations worldwide.
Swift FX
Protected by patents: AU 785376, HK 1057714, EP 1314445, EP 1582230, US 6581594,
US 6823865, US 7159587. Other patents pending.
Protected by design registration: US D562976. Others designs pending.
Swift is a trademark of ResMed Ltd and Swift is registered in U.S. Patent and
Trademark Office.
© 2009 ResMed Ltd.

Global leaders in sleep and respiratory medicine www.resmed.com
608259/1 09 05
SWIFT FX
USER
AMER-FRE
12
34
56
608259
