Wir freuen uns, dass Sie sich für ein RIDGID Werk-
zeug entschieden haben.
Sie haben ein Qualitätsprodukt „Made in
Germany“ erworben und erhalten 2 Jahre
Garantie. Diese beginnt mit dem Kaufbe-
legdatum.
Um lange Freude und eine einwandfreie Funktion
des Werkzeuges sicherzustellen, muss das Gerät
durch ein Autorisiertes Service Center (ASC) gewar-
tet werden.
Das RP 115 EU Presswerkzeug ist so konfiguriert,
dass es Sie nach 18.000 Presszyklen warnt und sich
nach 20.000 Zyklen abschaltet.
Für Fragen rund um unseren Werkzeugservice oder
eine Frage zu einem bestimmten Anwendungsfall
wenden sie sich bitte an http://www.ridgid.eu
2years
Warranty
Thank you for choosing a RIDGID tool.
You have purchased a quality product
„Made in Germany“, which is covered by
a 2 year warranty. The warranty commen-
ces from the purchase receipt date.
To ensure lasting enjoyment and a flawless tool func-
tion, the product must be serviced by an Authorised
Service Center (ASC).
The RP 115 EU Press Tool is configured to warn you
after 18.000 press cycles and will shut-down after
20.000 cycles.
If you have any questions about our tool service or
about a specific application, please go to
http://www.ridgid.eu
2years
Warranty
Abb. ähnlich / pic. similar
WORK SERVICE DON´T DO General
safety rules 0

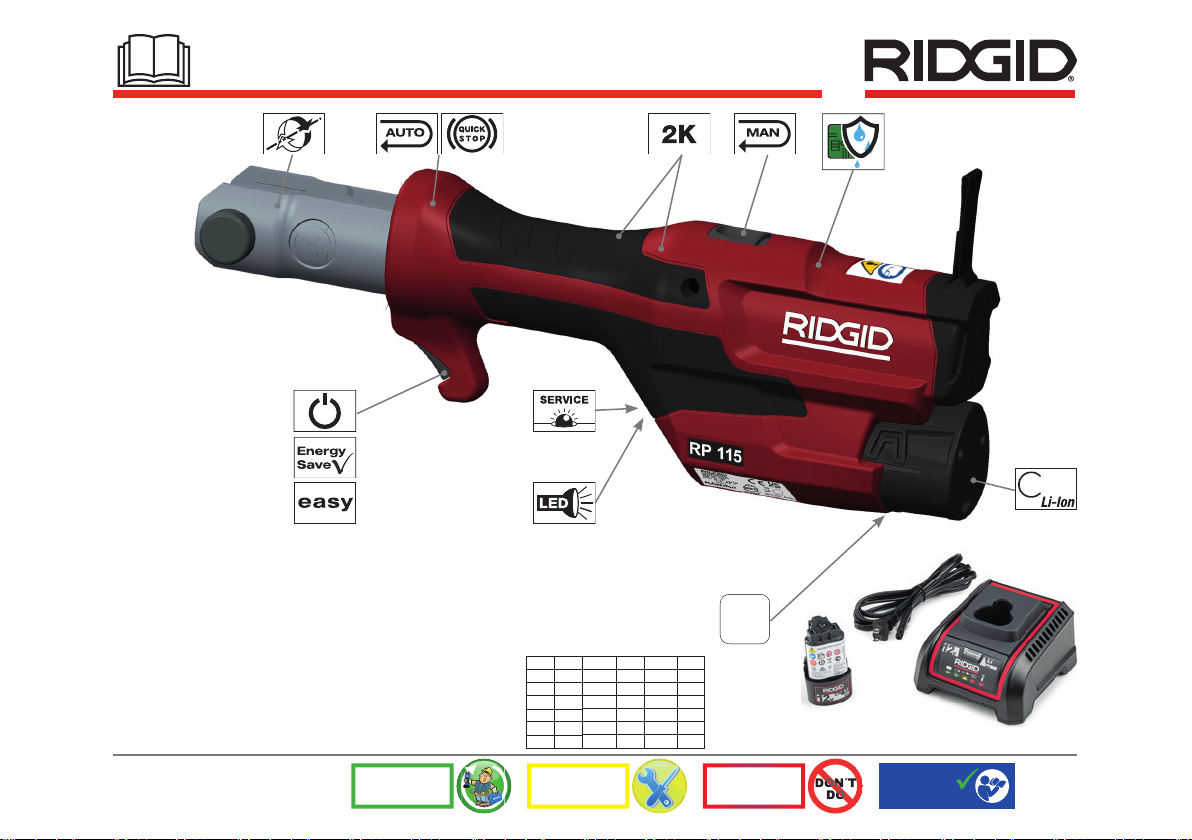

RIDGID RP 115 EU
HE.20467_A © 03/2023
RIDGID 12V 2.5Ah
Li-Ion Battery (#55183)
RIDGID 12V
Charger (#55198)
I
Abb. ähnlich / pic. similar
WORK SERVICE DON´T DO General
safety rules
12V
batch# e.g. 304711
datecode e.g. Y = 2028; N = Jan.
consecutive# e.g. „142“ = tool # 142
datecode
Year Code Month Code Month Code
2023 S Jan. N July V
2024 T Feb. P Aug. W
2025 V Mar. Q Sept. X
2026 W Apr. R Oct. Y
2027 X May S Nov. Z
2028 Y June T Dec. 1
304711
YN
142

RIDGID RP 115 EU
HE.20467_A © 03/2023
Model: RP 115 Press Tool
15 kN / 10,8 V
Ridgid Tool Company
Elyria, Ohio / USA
3x /min.
HE.20078 B
E114309
HE.20079
1
3
2
379.3
330.3
61
16.3
58.4
105.6
121.6
II
Abb. ähnlich / pic. similar
WORK SERVICE DON´T DO General
safety rules
1
23
<70dB <2,5m/s2
+40°C
-10°C
1,39 kg 15 kN
WARNUNG
Lesen Sie alle Sicherheitswarnungen,
Anweisungen, Abbildungen und Spezifikationen,
die mit diesem Elektrowerkzeug geliefert werden.
DieNichtbeachtungalleruntenaufgeführtenAnweisun-
gen kann zu Stromschlag, Feuer und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnhinweise und Anweisungen
zum späteren Nachschlagen auf.
WARNING
Read all safety warnings, instruc-
tions, illustrations and specifica-
tions provided with this power tool.
Failure to follow all instructions listed
below may result in electric shock,
fire and/or serious injury.
Save all warnings and instructions
for future reference.

RIDGID RP 115 EU
HE.20467_A © 03/2023 III
Abb. ähnlich / pic. similar
WORK SERVICE DON´T DO General
safety rules
Maximale Leistung / Maximum Capacity
Edelstahl, Stahl
Stainless steel, steel
max. 28 mm * (V-Systeme)
max. 22 mm * (M-Systeme)
Kupfer, Kupferlegierungen
Copper, copper alloys
max. 28 mm * (V-Systeme)
max. 22 mm * (M-Systeme)
Mehrschicht-Verbundrohr/PEX-Rohr
Multi-layer composite pipe/PEX pipe max. 32 mm*
* Diese Werte sind systembedingt. Für verbindliche Auskünfte wenden Sie sich bitte an Ihren
Systemlieferanten.
* These values are system-related. Please contact your system supplier for binding information.
Achtung
Beachten Sie die Einhaltung der zum Zeitpunkt der Installation/Verlegung allgemein gültigen
Installations/Verlegeanleitungen und der Betriebs-, Bedienungs- und Wartungsanleitungen der
Firma RIDGID einschließlich deren schriftlichen Angaben zum Verwendungsbereich sowie Be-
achtung der Hinweise auf die Installations- und Verlegerichtlinien des Systemherstellers.
Bestimmungsgemäße Installation/Verlegung unter Einhaltung der zum Zeitpunkt der Installa-
tion/Verlegung geltenden anerkannten Regeln der Technik sowie aller einschlägigen Gesetze
und Verordnungen sind einzuhalten.
Diese Angaben sind systemabhängig. Für verbindliche Informationen wenden Sie sich bitte an
Ihren Systemanbieter.
Attention
Please follow the general installation/mapping instructions as well as the operation and Service
instructions of the company RIDGID including the respective written notes on the application
range as well as installation and mapping instructions of the system supplier.
Please observe the current generally accepted technical rules as well as all applicable laws and
directives for the intended installation/mapping.
These values are system-related. Please contact your system supplier for binding information.
Zubehör / Scope of accessories
www.ridgid.eu
Achtung
RIDGID 15 kN-Pressbacken können nicht
auf RIDGID 19 und 24 kN-Kompakt-Press-
werkzeugen (z.B. RP 219, RP 210-B, RP 240,
RP 241) verwendet werden und umgekehrt.
Attention
RIDGID 15 kN jaws cannot be used on
RIDGID 19 and 24 kN compact press tools
(e.g. RP 219, RP 210-B, RP 240, RP 241)
and vice versa.

RIDGID RP 115 EU
HE.20467_A © 03/2023 IV
Abb. ähnlich / pic. similar
WORK SERVICE DON´T DO General
safety rules


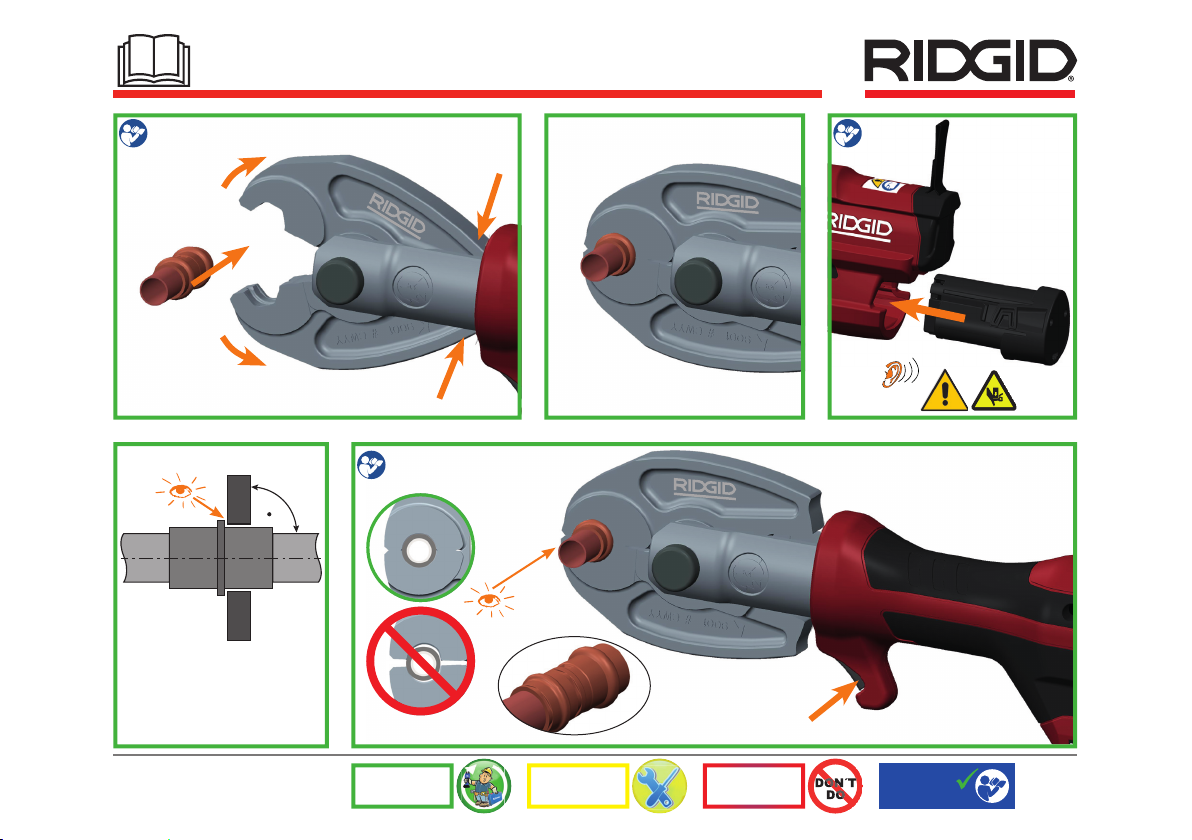

45°
1.
2. 1.
2.
1.
2.
General
safety rules
PROFILE
DIM XX
PRESS
PRESS
PRESS
PRESS
s
CLICK
CLICK

RIDGID RP 115 EU
HE.20467_A © 03/2023 V
Abb. ähnlich / pic. similar
WORK SERVICE DON´T DO General
safety rules


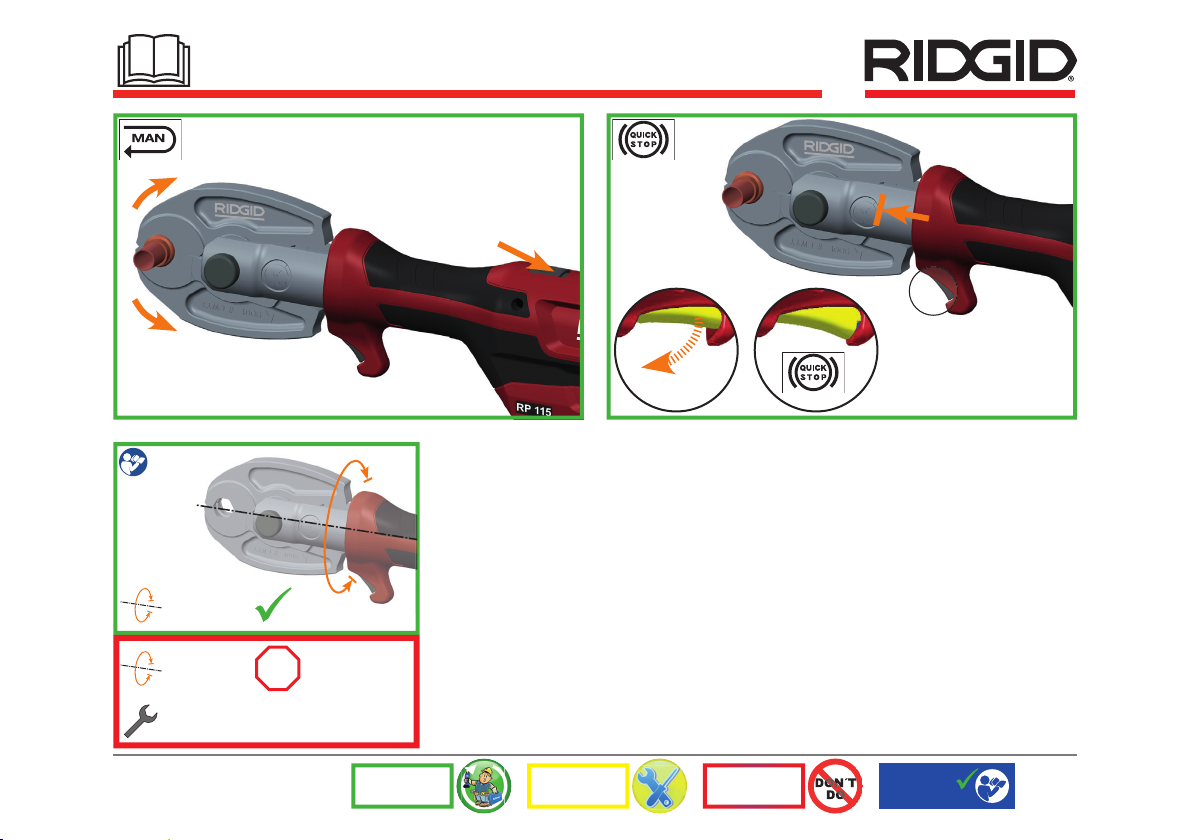

PRESS
PRESS

CLICK

RIDGID RP 115 EU
HE.20467_A © 03/2023 VI
Abb. ähnlich / pic. similar
WORK SERVICE DON´T DO General
safety rules
RIDGID Authorised Service Center
www.ridgid.eu
PRESS
PRESS
STOP
210°
>210°

RIDGID RP 115 EU
HE.20467_A © 03/2023 VII
Abb. ähnlich / pic. similar
WORK SERVICE DON´T DO General
safety rules

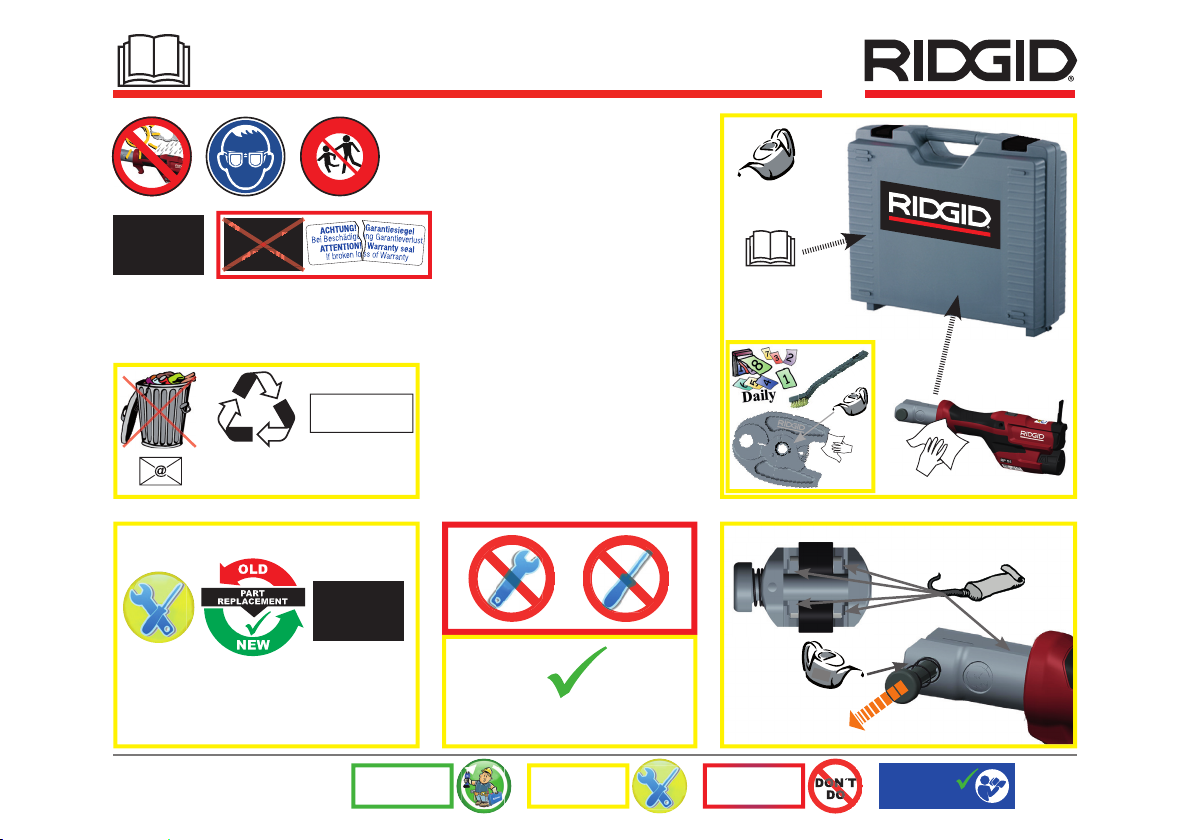

OIL
1.
2.
3.
OIL
OIL
OIL
Grease
MoS2
N
O
C
H
I
L
D
R
E
N
<
1
6
A
T
W
O
R
K
•
HE.17537
Klauke-WEEE-Abholung
@Emerson.com
WEEE
2012/19/EU
RIDGID Authorised Service Center
www.ridgid.eu
2years
Warranty
2years
Warranty
y
Warr
ear
anty
2
ye
e
SAFETY
RIDGID Authorised Service Center
www.ridgid.eu
2years
Warranty

RIDGID RP 115 EU
HE.20467_A © 03/2023 VIII
Abb. ähnlich / pic. similar
WORK SERVICE DON´T DO General
safety rules
Wann
When
Warum
Why
20 sec
nach Arbeitsvorgang
after working cycle
2 x
nach Einsetzen des Akkus
after inserting the battery

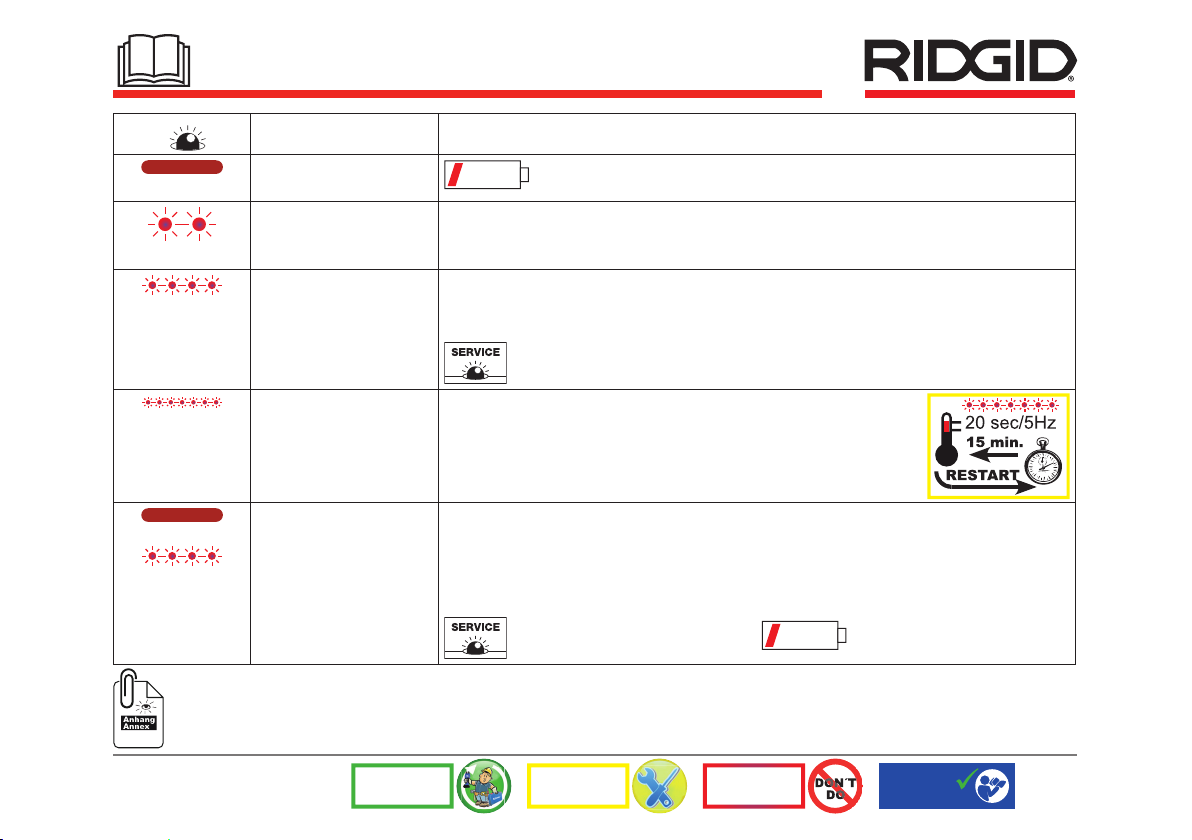

Selbsttest
Self check
20 sec/2Hz
nach Arbeitsvorgang
after working cycle
Serviceintervall rückt näher.
Beginn nach 18.000 Zyklen, noch 2.000 Zyklen bis zum vollständigen Serviceintervall (20.000 Zyklen)
Service interval approaches.
Start after 18,000 cycles, 2,000 cycles left until full service interval (20,000 cycles)
20 sec/5Hz
während der Übertemperatur
while exceeding the temp. limit
Werkzeug zu heiß
Unit too hot
20 sec
20 sec/2Hz
nach Arbeitsvorgang
after working cycle
Werkzeug gesperrt
Das Werkzeug hat das Serviceintervall (20.000 Zyklen) erreicht und muss gewartet werden. Das Gerät hat
eine Fehlfunktion. Entfernen Sie die Batterie und setzen Sie sie wieder ein. Wenn das Gerät immer noch
eingeschaltet ist, lassen Sie es reparieren.
Tool locked
Tool has completed service interval (20,000 cycles) and requires service. Tool has malfunctioned. Remove
and reinsert battery. If still ON, have tool serviced.
+
RIDGID Authorised Service Center
www.ridgid.eu
RIDGID Authorised Service Center
www.ridgid.eu
