RiverRidge 06-197 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge® Brookfield Bathroom Spacesaver
Ahorrador de espacio para el baño RiverRidge® Brookfield
RiverRidge® Brookfield Bathroom Spacesaver
RiverRidge® Brookfield Raumwunder für das Badezimmer
06-197
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

WARNING
ADULT ASSEMBLY REQUIRED:
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children. During assembly
children should be kept away from the product due to possible risk of injury.
SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
IN ORDER TO PREVENT OVERTURNING, THIS PRODUCT MUST BE USED WITH THE
TIP-OVER RESTRAINTS OR WALL MOUNTING HARDWARE PROVIDED.
PLEASE READ WARNINGS BELOW.
• Product must be assembled exactly per these instructions. Failure to follow assembly
instructions may result in possible risk of injury.
• Young children can be seriously injured or killed if furniture tips over. Install tip-over
restraint provided. Use of tip-over restraints may only reduce, but not eliminate, the risk
of tip-over.
• To help prevent furniture from tip-over or fall, this product must be secured to the wall
using enclosed tip-over restraints or wall mounting hardware.
• Tip-over restraints and wall mounting hardware are provided with this product, however,
you may need to source suitable hardware for your wall type. If in doubt, please consult
a qualified tradesperson.
• Always check the suitability of the wall to ensure the tip-over restraints or wall mounting
hardware will resist the forces applied to it.
• Always ensure any wall used for tip-over restraints or wall mounting hardware is free
from hidden electrical wires, water, or gas pipes.
• Do not use this item for a TV stand or place heavy objects on top of item.
• Place heaviest items in the lowest drawers or shelves.
• Never allow children to climb or hang on to the drawers, doors, or shelves.
• Never open more than one drawer at a time or defeat/remove any drawer interlock
system.
Weight Capacity: This product will hold up to 15 pounds (6.8kgs) per shelf for a total weight of 60
pounds (27.2kgs). Please do not overload product for risk of damage and/or serious injury
or death.
Sourcing Solutions, Inc.
UK Authorized Representative: OBELIS UK LTD
Registered Address
Sandford Gate, East Point Business Park,
Oxford OX4 6LB, United Kingdom
EU Authorized Representative: OBELIS S.A.
Registered Address
Bd. Général Wahis, 53, 1030 Brussels, Belgium

ADVERTENCIA
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE:
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas.
Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas
alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje
debido al posible riesgo de lesiones.
LA CAÍDA DE LOS MUEBLES PUEDE OCASIONAR LESIONES GRAVES O FATALES. A FIN
DE EVITAR ESTA SITUACIÓN, ESTE PRODUCTO DEBE SER UTILIZADO CON LAS
SUJECIONES ANTIVUELCO O LOS HERRAJES DE PARED SUMINISTRADOS.
LEA LAS SIGUIENTES ADVERTENCIAS.
• Ensamble el producto exactamente como se indica en estas instrucciones. Si no se siguen
estas instrucciones, existen riesgos de lesiones.
• Si los muebles se caen, los niños pequeños pueden sufrir lesiones graves o la muerte.
Instale el sistema antivuelco provisto. El uso del sistema antivuelco solo puede reducir,
pero no eliminar, el riesgo de caída.
• Para evitar que los muebles se caigan o se volteen, fije este producto a la pared con el
sistema antivuelco incluido o con los herrajes de ensamblaje a la pared.
• Este producto cuenta con sistemas antivuelco y herrajes de ensamblaje a la pared; sin
embargo, es posible que tenga que buscar los accesorios adecuados para su tipo de
pared. Si tiene alguna inquietud al respecto, consulte a un comerciante calificado.
• Compruebe siempre la capacidad de la pared para asegurarse de que el sistema
antivuelco o los herrajes de ensamblaje a la pared resistan las fuerzas aplicadas a ella.
• Asegúrese siempre de que cualquier pared utilizada para los sistemas antivuelco o los
herrajes de ensamblaje a la pared esté libre de cables eléctricos ocultos, tuberías de agua
o gas.
• No utilice este objeto como soporte para el televisor ni coloque objetos pesados sobre él.
• Coloque los artículos más pesados en los cajones o repisas más bajas.
• No permita que los niños se suban o se aferren a los cajones, puertas o repisas.
• No abra nunca más de un cajón a la vez o anule/elimine cualquier sistema de interbloqueo
de cajones.
Capacidad de peso: Este producto soporta hasta 6,8 kg (15 lb) por repisa, para un total de 27,2 kg
(60 lb). No sobrecargue el producto para evitar el riesgo de daños o lesiones graves o la muerte.
Sourcing Solutions, Inc.
Representante autorizado del Reino Unido:
OBELIS UK LTD
Dirección registrada
Sandford Gate, East Point Business Park,
Oxford OX4 6LB, United Kingdom
Representante autorizado de la Unión Europea:
OBELIS S.A.
Dirección registrada
Bd. Général Wahis, 53, 1030 Brussels, Belgium

AVERTISSEMENT
L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE :
Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces.
Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des
enfants. Les enfants doivent être tenus à l’écart du produit en raison du risque de blessure pendant
l’assemblage.
LE BASCULEMENT D’UN MEUBLE PEUT CAUSER DES BLESSURES GRAVES VOIRE
MORTELLES. CE PRODUIT DOIT ÊTRE UTILISÉ AVEC LES DISPOSITIFS DE RETENUE
ANTI-BASCULEMENT OU LE MATÉRIEL DE FIXATION MURALE FOURNI AFIN D’ÉVITER
TOUT BASCULEMENT.
VEUILLEZ LIRE LES AVERTISSEMENTS CI-DESSOUS.
•Le produit doit être assemblé exactement selon ces instructions. Le non-respect des
instructions de montage peut entraîner un risque de blessure.
•Les enfants en bas âge peuvent être gravement blessés ou tués par le basculement d’un
meuble. Installez les dispositifs de retenue anti-basculement fournis. L’utilisation de
dispositifs de retenue anti-basculement peut uniquement réduire le risque de basculement;
il n’élimine pas ce risque.
•Ce produit doit être fixé au mur à l’aide de dispositifs de retenue anti-basculement ou de
matériel de fixation murale pour éviter que le meuble ne bascule et ne tombe.
•Les dispositifs de retenue anti-basculement et le matériel de fixation murale sont fournis
avec ce produit. Toutefois, vous devrez peut-être vous procurer du matériel convenant à
votre type de mur. Veuillez consulter un professionnel qualifié en cas de doute.
•Vérifiez toujours la résistance du mur pour s’assurer que les dispositifs de retenue anti-
basculement ou les accessoires de fixation murale résistent aux forces qui lui sont
appliquées.
•Assurez-vous toujours que les murs utilisés pour les dispositifs de retenue anti-
basculement ou le matériel de montage mural soient exempts de fils électriques, de
conduites d’eau ou de gaz cachés.
•N’utilisez pas cet objet comme support de téléviseur et évitez de placer des objets lourds
au-dessus de celui-ci.
•Placez les objets les plus lourds dans les tiroirs ou sur les étagères inférieures.
•Ne laissez jamais les enfants monter ou s’accrocher aux tiroirs, portes ou étagères.
•N’ouvrez jamais plusieurs tiroirs en même temps, et ne démontez et ne retirez jamais le
système de verrouillage du tiroir.
Capacité de poids : Ce produit peut supporter jusqu’à 15 livres (6,8 kg) par étagère, pour un poids
total de 60 livres (27,2 kg). Veuillez ne pas surcharger le produit pour éviter tout risque de
dommage et de blessure grave ou mortelle.
Sourcing Solutions, Inc.
Représentant autorisé par le R.-U. :OBELIS UK LTD
Adresse enregistrée
Sandford Gate, East Point Business Park,
Oxford OX4 6LB, United Kingdom
Représentant autorisé de l’UE : OBELIS S.A.
Adresse enregistrée
Bd. Général Wahis, 53, 1030 Brussels, Belgium

WARNUNG
MONTAGE DURCH ERWACHSENE ERFORDERLICH:
Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut
werden. Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile
von Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher
Verletzungsgefahr vom Produkt ferngehalten werden.
BEIM UMKIPPEN VON MÖBELN KANN ES ZU SCHWEREN ODER TÖDLICHEN
VERLETZUNGEN KOMMEN. UM EIN UMKIPPEN ZU VERHINDERN, MUSS DIESES PRODUKT
MIT DEN MITGELIEFERTEN KIPPSICHERUNGEN ODER WANDBEFESTIGUNGSTEILEN
VERWENDET WERDEN.
BITTE LESEN SIE DIE FOLGENDEN WARNHINWEISE.
• Das Produkt muss genau nach diesen Anweisungen zusammengebaut werden. Die
Nichtbeachtung der Montageanweisungen kann zu einer möglichen Verletzungsgefahr
führen.
• Kleine Kinder können schwer verletzt oder getötet werden, wenn Möbel umkippen.
Installieren Sie die mitgelieferte Kippsicherung. Die Verwendung von Kippsicherungen
kann das Risiko des Umkippens nur verringern, aber nicht ausschließen.
• Um zu verhindern, dass Möbelstücke umkippen oder herunterfallen, muss dieses Produkt
mit beiliegenden Kippsicherungen oder einer Wandhalterung an der Wand befestigt
werden.
• Kippsicherungen und Wandhalterungen werden mit diesem Produkt mitgeliefert, Sie
müssen jedoch möglicherweise geeignetes Zubehör für Ihren Wandtyp beschaffen. Im
Zweifelsfall wenden Sie sich bitte an einen qualifizierten Händler.
• Prüfen Sie immer die Eignung der Wand, um sicherzustellen, dass die Kippsicherungen
oder Wandhalterung den auf sie einwirkenden Kräften standhalten.
• Stellen Sie immer sicher, dass alle Wände, die für Kippsicherungen oder Wandhalterungen
verwendet werden, frei von versteckten elektrischen Leitungen, Wasser- oder Gasrohren
sind.
• Verwenden Sie diesen Gegenstand nicht als TV-Ständer und stellen Sie keine schweren
Gegenstände darauf.
• Legen Sie die schwersten Gegenstände in die untersten Schubladen oder Regalfächer.
• Lassen Sie Kinder niemals auf Schubladen, Türen oder Regalböden klettern oder sich
daran hängen.
• Niemals mehr als eine Schublade gleichzeitig öffnen oder ein Schubladenverriegelungs-
system außer Kraft setzen/entfernen.
Gewichtskapazität: Dieses Produkt fasst bis zu 6,8 kg (15 Pfund) pro Regalboden bis zu einem
Gesamtgewicht von 27,2 kg (60 Pfund). Bitte überlasten Sie das Produkt nicht, da die Gefahr von
Schäden und/oder schweren Verletzungen oder Tod besteht.
Sourcing Solutions, Inc.
Bevollmächtigter Vertreter UK: OBELIS UK LTD
Registrierte Anschrift
Sandford Gate, East Point Business Park,
Oxford OX4 6LB, United Kingdom
Bevollmächtigter Vertreter EU: OBELIS S.A.
Registrierte Anschrift
Bd. Général Wahis, 53, 1030 Brussels, Belgium

PARTS LIST
Upper Left Side Panel
1PC
QTYNO DESCRIPTION
1
Upper Right Side Panel
1PC2
Top Board
1PC3
Top Shelf1PC4
Bottom Shelf1PC5
Middle Connection Board1PC6
Upper Back Panel1PC7
Middle Back Panel1PC8
Lower Back Board1PC9
Front Cross Bar1PC10
Back Cross Bar2PCS11
Lower Left Side Panel1PC12
Lower Right Side Panel1PC13
1PC14 Left Door
1PC15 Right Door
1
2
73
4
5
6
8
9
10
11
12
13
11
14
15

Cam Bolt
Cam Lock
Wood Dowel
Machine Screw (4x22mm)
Knob
Adjustable Self-Closing Hinge
Plastic Wall Anchor
Screw (4x30mm)
Screw (5x50mm)
Screw (4x10mm)
Screw (4x30mm)
Screw (4x14mm)
Adjustable Anchor Bracket
PARTS LIST
2PCS
32PCS
12PCS
12PCS
24PCS
4PCS
2PCS
A
B
C
D
E
F
G
2PCS
4PCS
H
I
2PCS
2PCS
J
K
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED
NO PARTS QTY DESCRIPTION
2PCS
L
6PCS
M
If you purchased your item in the United States, you can order replacement parts at no
cost to you on www.riverridgehome.com. If purchased outside of the United States,
please contact retailer where purchased. For any questions regarding your RiverRidge®
product, please feel free to contact us at www.riverridgehome.com/pages/contact-us.

STEP 1
STEP 2
AA
A
A
2
2
3
4
5
B
B
C
C
C
C

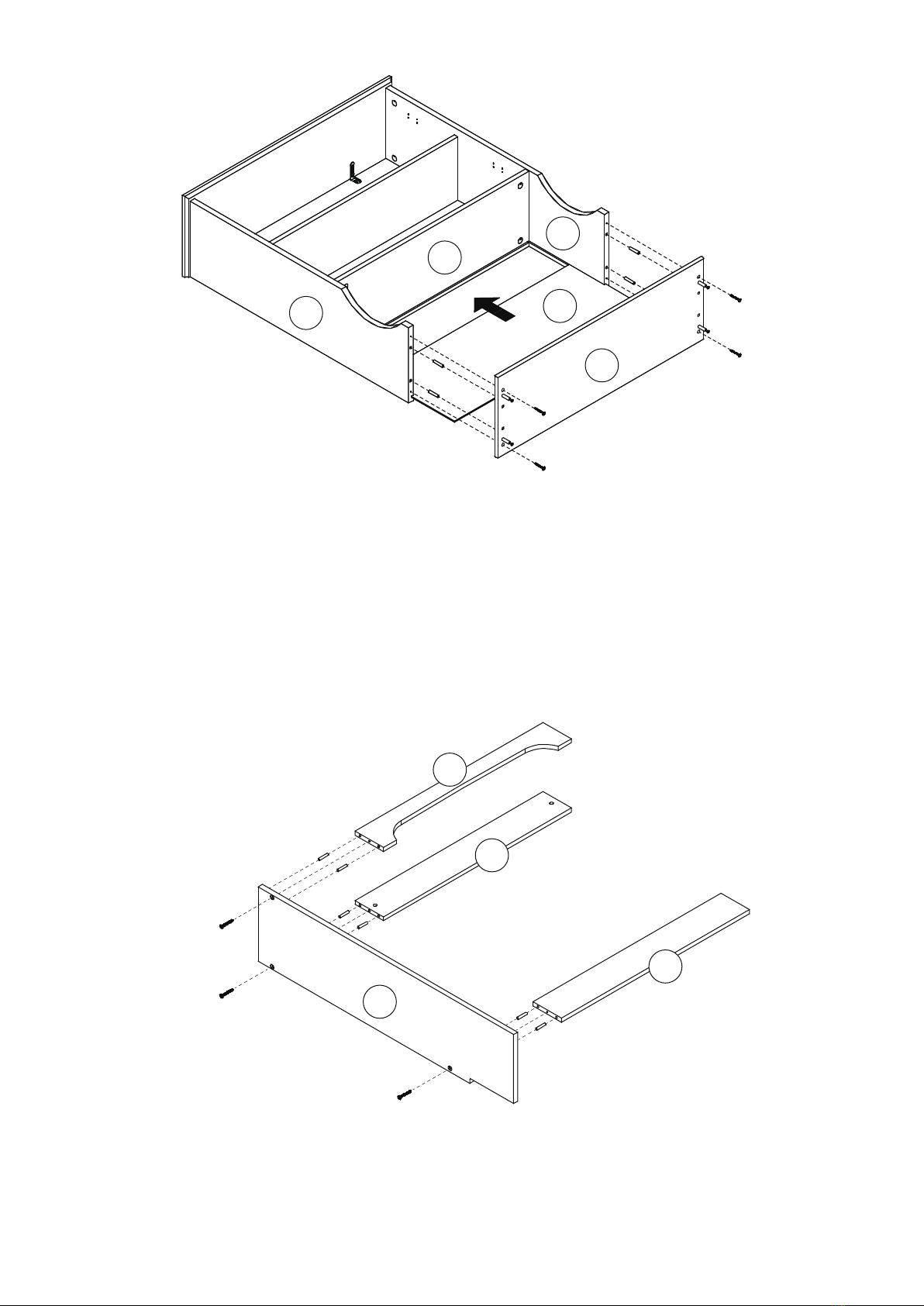

1. Screw 2 cam bolts (A) into cam bolt holes on upper left side panel (2).
2. Screw 2 cam bolts (A) into cam bolt holes on upper right side panel (3).
1. Insert 4 wood dowels (C) into dowel holes on upper left side panel (2).
2. Attach top shelf (4) and bottom shelf (5) to upper left side panel (2) by inserting wood dowels (C)
into dowel holes and inserting cam bolts (A) into cam lock holes on top shelf (4) and bottom
shelf (5).
3. Insert 2 cam locks (B) into cam lock holes on bottom shelf (5), then rotate clockwise to secure
cam bolts in place.

STEP 3
STEP 4
A
J
J
I
I
A
A
A
2
4
5
3
1
B
B
C
CC
C
8

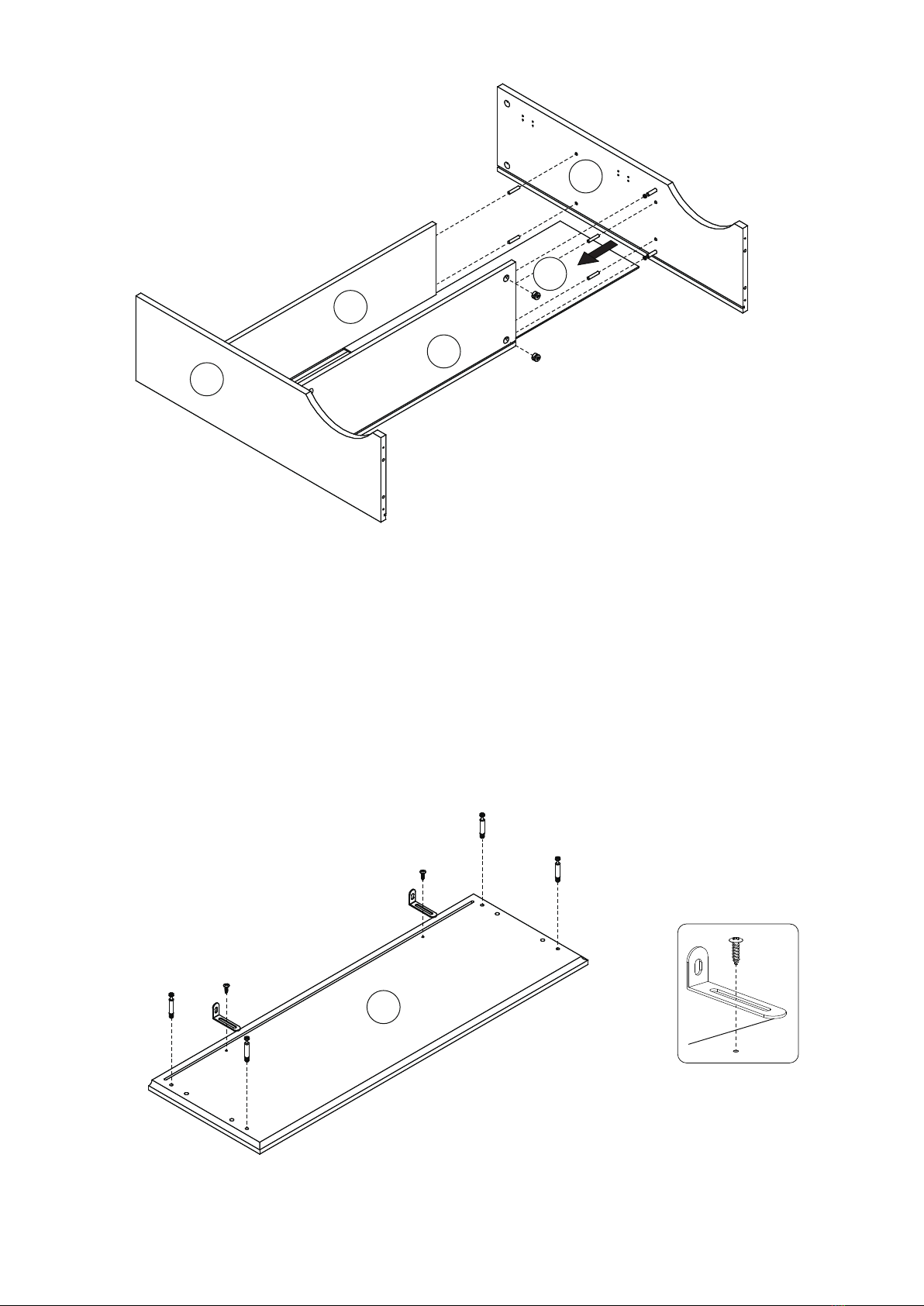

1. Insert 4 wood dowels (C) into dowel holes on upper right side panel (3).
2. Slide middle back panel (8) into grooves on top shelf (4), bottom shelf (5) and upper left side
panel (2).
3. Attach upper right side panel (3) to top shelf (4) and bottom shelf (5) by inserting wood dowels (C)
into wood dowel holes and inserting cam bolts (A) into cam lock holes on top shelf (4) and
bottom shelf (5). Make sure middle back panel (8) slides into groove on upper right side panel (3).
4. Insert 2 cam locks (B) into cam lock holes on bottom shelf (5), then rotate clockwise to secure
cam bolts in place.
1. Screw 4 cam bolts (A) into cam bolt holes on top board (1).
2. Insert 2 screws (J) through holes on adjustable anchor brackets (J), then tighten to top board (1).

STEP 5
STEP 6
2
3
1
7
4
BB
B
B
C
C
C
C
1. Insert 4 wood dowels (C) into dowel holes on top board (1).
2. Slide upper back panel (7) into grooves on top left side panel (2), right side panel (3) and top
shelf (4).
3. Attach top board (1) to upper left side panel (2) and upper right side panel (3) by inserting wood
dowels (C) into dowel holes and inserting cam bolts (A) into cam lock holes on upper left side
panel (2) and upper right side panel (3). Make sure upper back panel (7) slides into groove on
top board (1).
4. Insert 4 cam locks (B) into cam lock holes on upper left side panel (2) and upper right side
panel (3), then rotate clockwise to secure cam bolts in place.
1. Screw 4 cam bolts (A) into cam bolt holes on middle connection board (6).
6
A
A
A
A

STEP 7
STEP 8
2
3
11
C
C
C
M
M
M
C
C
C
C
C
C
CH
H
H
H
6
9
5
10
11
12
1. Insert 6 wood dowels (C) into dowel holes on front cross bar (10) and back cross bars (11).
2. Attach front cross bar (10) and back cross bars (11) to lower left side panel (12) by inserting
wood dowels (C) into dowel holes on lower left side panel (12).
3. Insert 3 screws (M) through holes on lower left side panel (12), then tighten to front cross
bar (10) and back cross bars (11).
1. Insert 4 wood dowels (C) into dowel holes on upper left side panel (2) and upper right side
panel (3).
2. Slide lower back panel (9) into grooves on upper left side panel (2), upper right side panel (3)
and bottom shelf (5).
3. Attach middle connection board (6) to upper left side panel (2) and upper right side panel (3)
by inserting wood dowels (C) into dowel holes on middle connection board (6). Make sure
lower back panel (9) slides into groove on middle connection board (6).
4. Insert 4 long screws (H) through holes on middle connection board (6), then tighten to upper
left side panel (2) and upper right side panel (3).

STEP 10
STEP 9
13
10
11
C
C
C
CB
B
B
B
6
13
C
C
C
C
C
C
M
M
M
12
10
11
11
12
1. Insert 6 wood dowels (C) into dowel holes on front cross bar (10) and back cross bars (11).
2. Attach lower right side panel (13) to front cross bar (10) and back cross bars (11) by inserting
wood dowels (C) into dowel holes on lower right side panel (13).
3. Insert 3 screws (M) through holes on lower right side panel (13), then tighten to front cross
bar (10) and back cross bars (11).
1. Insert 4 wood dowels (C) into dowel holes on middle connection board (6).
2. Attach bottom portion to middle connection board (6) by inserting wood dowels (C) into dowel
holes and inserting cam bolts (A) into cam lock holes on front cross bar (10), back cross bar (11),
lower left side panel (12) and lower right side panel (13).
3. Insert 4 cam locks (B) into cam lock holes on lower left side panel (12) and lower right side
panel (13), then rotate clockwise to secure cam bolts in place.

STEP 11
14
15
D
D
E
E
F
F
F
G
G
G
G
GG
F
GG
1. Attach 2 adjustable self-closing hinges (F) to left door (14) by inserting 4 screws (G) through
holes on hinges (F), then tighten to left door (14).
2. Attach knob (D) to left door (14) by inserting 1 machine screw (E) through hole on left door (14),
then tighten to knob (D).
3. Repeat above steps to assemble 2 adjustable self-closing hinges (F) and knob (D) to right
door (15).

STEP 12
14
15
G
G
F
G
1. Attach left door (14) to upper left side panel (2) by inserting 8 screws (G) through holes on
adjustable self-closing hinges (F), then tighten to upper left side panel (2).
2. Attach right door (15) to upper right side panel (3) by inserting 8 screws (G) through holes on
adjustable self-closing hinges (F), then tighten to upper right side panel (3).
Note: Tightening screw in position “a” will adjust door up or down; tightening screw in position “b”
will adjust door to or from cabinet and tightening screw in position “c” will adjust door side to side.
b
a
abc
c

STEP 13
DRYWALL
WALL ANCHOR
WITH SCREW
SCREW
ONLY
DRYWALL
OPTION #2OPTION #1
WOOD
STUD
L
J
K
L
L
K
K
Option #1: Securing to Drywall
1. Position cabinet against wall in desired location. Using a pencil, make 2 small marks on wall through
holes on brackets (J). Move cabinet away from wall and screw 2 plastic wall anchors (L) into wall on
pencil marks.
2. Place cabinet against wall, insert 2 screws (K) through holes on brackets (J), then tighten to plastic wall
anchors (L).
Option #2: Securing to Drywall and Wood Stud
1. Position cabinet against wall in desired location. Insert 2 screws (K) through holes on brackets (J),
then tighten through drywall and into wood stud.
*Tip: Anchor brackets (J) can be adjusted to correct distance from wall to cabinet as needed. Once
adjusted, be sure to re-tighten brackets inside cabinet for stability.

IMPORTANT:
Keep assembly instructions for future reference.
ATTENTION ADULTS: Cabinet should be checked periodically for damage or loose
screws/parts. Take appropriate action necessary to correct hazards such as tightening
of screws and taking any damaged parts away from children.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
LET’S GET SOCIAL!
Follow us and tag @riverridgehome in your photos and videos of your RiverRidge®products!

HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y
PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR
ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS
DAÑADAS O PIEZAS QUE FALTAN.
Si compró el producto en los Estados Unidos, puede pedir las piezas de repuesto sin
costo en www.riverridgehome.com. Si lo compró fuera de los Estados Unidos,
comuníquese con el distribuidor donde lo adquirió. Si tiene preguntas con relación a este
producto RiverRidge® no dude en comunicarse con nosotros a través de
www.riverridgehome.com/pages/contact-us.
LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Panel superior izquierdo
1
3
Panel superior derecho
1
4
Repisa superior
1
5
Repisa inferior
1
6
Tablero de conexión media
1
7
Panel trasero superior
1
8
Panel central trasero
1
9
Tablero trasero inferior
1
10
Barra transversal delantera
1
11
Barra transversal trasera
2
12
Panel izquierdo inferior
1
13
Panel derecho inferior
1
14
Puerta izquierda
1
15
Puerta derecha
1
A
Perno de anclaje
12
B
Pestillo de leva
12
C
Pasador de madera
32
D
Perilla
2
E
Tornillo para metales (4x22mm)
2
F
Bisagras ajustables de cierre automático
4
G
Tornillo (4x14mm)
24
H
Tornillo (4x30mm)
4
I
Tornillo (4x10mm)
2
J
Soporte de anclaje ajustable
2
K
Tornillo (4x30mm)
2
L
Anclajes de plástico para pared
2
M
Tornillo (5x50mm)
6

PASO 1
1. Atornille 2 pernos de anclaje (A) a través de los agujeros correspondientes del tablero lateral
superior izquierdo (2).
2. Atornille 2 pernos de anclaje (A) a través de los agujeros correspondientes del tablero lateral
superior derecho (3).
PASO 2
1. Inserte 4 pasadores de madera (C) a través de los agujeros correspondientes del panel lateral
superior izquierdo (2).
2. Fije la repisa superior (4) y la repisa inferior (5) al panel lateral superior izquierdo (2)
insertando los pasadores de madera (C) a través de los agujeros correspondientes e
insertando los pernos de anclaje (A) a través de los agujeros de los pestillos de leva de la
repisa superior (4) y de la repisa inferior (5).
3. Inserte 2 pestillos de leva (B) a través de los agujeros correspondientes de la repisa inferior (5)
y luego gírelos en el sentido de las agujas del reloj para asegurar los pernos de anclaje en su
lugar.
PASO 3
1. Inserte 4 pasadores de madera (C) a través de los agujeros correspondientes del panel lateral
superior derecho (3).
2. Deslice el panel central trasero (8) en las ranuras de la repisa superior (4), la repisa inferior (5)
y el panel lateral superior izquierdo (2).
3. Fije el panel lateral superior derecho (3) a la repisa superior (4) y a la repisa inferior (5),
insertando los pasadores de madera (C) a través de los agujeros correspondientes e
insertando los pernos de anclaje a través de los agujeros de los pestillos de leva de la repisa
superior (4) y la repisa inferior (5). Asegúrese de que el panel trasero central (8) se deslice en
la ranura del panel lateral superior derecho (3).
4. Inserte 2 pestillos de leva (B) a través de los agujeros correspondientes de la repisa inferior (5)
y luego gírelos en el sentido de las agujas del reloj para asegurar los pernos de anclaje en su
lugar.
PASO 4
1. Atornille los 4 pernos de anclaje (A) a través de los agujeros correspondientes del tablero
superior (1).
2. Inserte 2 tornillos (J) a través de los agujeros del soporte de anclaje ajustable (J) y luego
ajústelos al tablero superior (1).
PASO 5
1. Inserte 4 pasadores de madera (C) a través de los agujeros correspondientes del tablero
superior (1).
2. Deslice el panel trasero superior (7) en las ranuras del panel lateral superior izquierdo (2), del
panel lateral derecho (3) y de la repisa superior (4).
3. Fije el tablero superior (1) al panel lateral superior izquierdo (2) y al panel lateral superior
derecho (3) insertando los pasadores de madera (C) a través de los agujeros correspondientes
de los pasadores e insertando los pernos de anclaje (A) a través de los agujeros de los
pestillos de leva del tablero lateral superior izquierdo (2) y del tablero lateral superior derecho
(3). Asegúrese de que el panel superior trasero (7) se deslice en la ranura del tablero superior
(1).
4. Inserte 4 pestillos de leva (B) a través de los agujeros correspondientes del tablero lateral
superior izquierdo (2) y del tablero lateral superior derecho (3) y, luego, gírelos en el sentido de
las agujas del reloj para asegurar los pernos de anclaje en su lugar.

PASO 6
1. Atornille 4 pernos de anclaje (A) a través de los agujeros correspondientes del tablero de
conexión media (6).
PASO 7
1. Inserte 4 pasadores de madera (C) a través de los agujeros correspondientes del panel lateral
superior izquierdo (2) y del panel lateral superior derecho (3).
2. Deslice el panel trasero inferior (9) en las ranuras del panel lateral superior izquierdo (2), del
panel lateral superior derecho (3) y de la repisa inferior (5).
3. Fije el tablero de conexión media (6) al panel lateral superior izquierdo (2) y al panel lateral
superior derecho (3) insertando los pasadores de madera (C) a través de los agujeros
correspondientes del tablero de conexión media (6). Asegúrese de que el panel trasero inferior
(9) se deslice en la ranura de la conexión media (6).
4. Inserte 4 tornillos (H) a través de los agujeros del tablero de conexión media (6), y luego,
ajústelos al panel lateral superior izquierdo (2) y al panel lateral superior derecho (3).
PASO 8
1. Inserte 6 pasadores de madera (C) a través de los agujeros para pasadores de la barra
transversal delantera (10) y de la barra transversal trasera (11).
2. Fije la barra la barra transversal delantera (10) y las barras transversales traseras (11) en el
panel inferior lateral izquierdo (12) insertando los pasadores de madera (C) a través de los
agujeros correspondientes del panel lateral izquierdo (12).
3. Inserte 3 tornillos (M) a través de los agujeros del panel inferior lateral izquierdo (12) y
ajústelos a la barra transversal delantera (10) y a la barra transversal trasera (11).
PASO 9
1. Inserte 6 pasadores de madera (C) a través de los agujeros para pasadores de la barra
transversal delantera (10) y de la barra transversal trasera (11).
2. Fije el panel lateral inferior derecho (13) a la barra transversal delantera (10) y a las barras
transversales inferiores (11) insertando los pasadores de madera (C) a través de los agujeros
correspondientes del panel lateral inferior derecho (13).
3. Inserte 3 tornillos (M) a través de los agujeros del panel lateral inferior derecho (13), y luego,
apriételos a la barra transversal delantera (10) y a las barras transversales delanteras (11).
PASO 10
1. Inserte 4 pasadores de madera (C) a través de los agujeros correspondientes del tablero de
conexión media (6).
2. Fije la parte inferior a la placa de conexión central (6) insertando los pasadores de madera (C)
a través de los agujeros de los pasadores e insertando los pernos de leva (A) a través de los
agujeros de bloqueo de leva de la barra transversal delantera (10), la barra transversal trasera
(11), el panel lateral inferior izquierdo (12) y el panel lateral inferior derecho (13).
3. Inserte 4 pestillos de leva (B) a través de los agujeros correspondientes del tablero lateral
inferior izquierdo (12) y del tablero lateral inferior derecho (13) y, luego, gírelos en el sentido de
las agujas del reloj para asegurar los pernos de anclaje en su lugar.
PASO 11
1. Fije 2 bisagras ajustables de cierre automático (F) a la puerta izquierda (14) insertando 4
tornillos (G) a través de los agujeros de las bisagras (F), luego apriételos a la puerta izquierda
(14).
2. Fije la perilla (D) a la puerta izquierda (14) insertando 1 tornillo para metales (E) a través del
orificio de la puerta izquierda (14), y luego ajústelo a la perilla (D).
3. Repita los pasos anteriores para ensamblar las 2 bisagras ajustables de cierre automático (F)
y la perilla (D) en la puerta derecha (15).

PASO 12
1. Fije la puerta izquierda (14) al panel lateral superior izquierdo (2) insertando 8 tornillos (G) a
través de los agujeros de las bisagras ajustables de cierre automático (F) y luego ajústelos al
panel lateral superior izquierdo (2).
2. Fije la puerta derecha (15) al panel lateral superior derecho (3) insertando 8 tornillos (G) a
través de los agujeros de las bisagras ajustables de cierre automático (F) y luego ajústelos al
panel lateral superior derecho (3).
Nota: Al apretar el tornillo a la posición “a”, la puerta se ajustará hacia arriba o hacia abajo, al
apretar el tornillo a la posición “b” la puerta se ajustará hacia el gabinete o desde este y al apretar
el tornillo a la posición “c” la puerta se ajustará de lado a lado.
PASO 13
Opción n.º 1: Fijar a una pared de yeso
1. Ubique el gabinete contra una pared en el lugar deseado. Con un lápiz, haga 2 marcas
pequeñas en la pared a través de los agujeros de los soportes (J). Aleje el gabinete de la
pared y atornille 2 anclajes de plástico (L) en la pared sobre las marcas que hizo con el lápiz.
2. Coloque el gabinete contra la pared, inserte 2 tornillos (K) a través de los agujeros de los
soportes de anclaje ajustable (J), luego ajústelos a los anclajes de plástico para pared (L).
Opción n.º 2: Fijar a una pared de yeso y a un montante de madera
1. Ubique el gabinete contra una pared en el lugar deseado. Inserte 2 tornillos (K) a través de los
agujeros de los soportes de anclaje ajustables (J), luego ajústelos a través de la pared de yeso
y en el poste de madera.
*Sugerencia: Los soportes de anclaje (J) pueden ajustarse para corregir la distancia entre la pared
y el gabinete, según sea necesario. Una vez que esté en su lugar, asegúrese de volver a ajustar
los soportes dentro del gabinete para que todo se mantenga estable.
Atención adultos: Deben revisar el gabinete periódicamente para ver si hay
tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir
los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños.
ADVERTENCIA Asegúrese de que su artículo esté
fijo a la pared, según las instrucciones de ensamblaje.
INSTRUCCIONES DE CUIDADO:
Limpiar con un paño humedecido en agua. Secar con un paño limpio.
IMPORTANTE:
Guarde las instrucciones de ensamblaje para
futuras referencias.
¡SOCIALICEMOS!
¡Síganos y etiquete a @riverridgehome en las fotos y videos de sus productos RiverRidge®!
