RiverRidge RiverRidge Danbury 06-169 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge® Danbury Spacesaver
Gabinete ahorra espacio Danbury RiverRidge®
Meuble gain de place Danbury RiverRidge®
RiverRidge®-Raumwunder Danbury
06-169 - White, Blanco, Blanc, Weiß
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

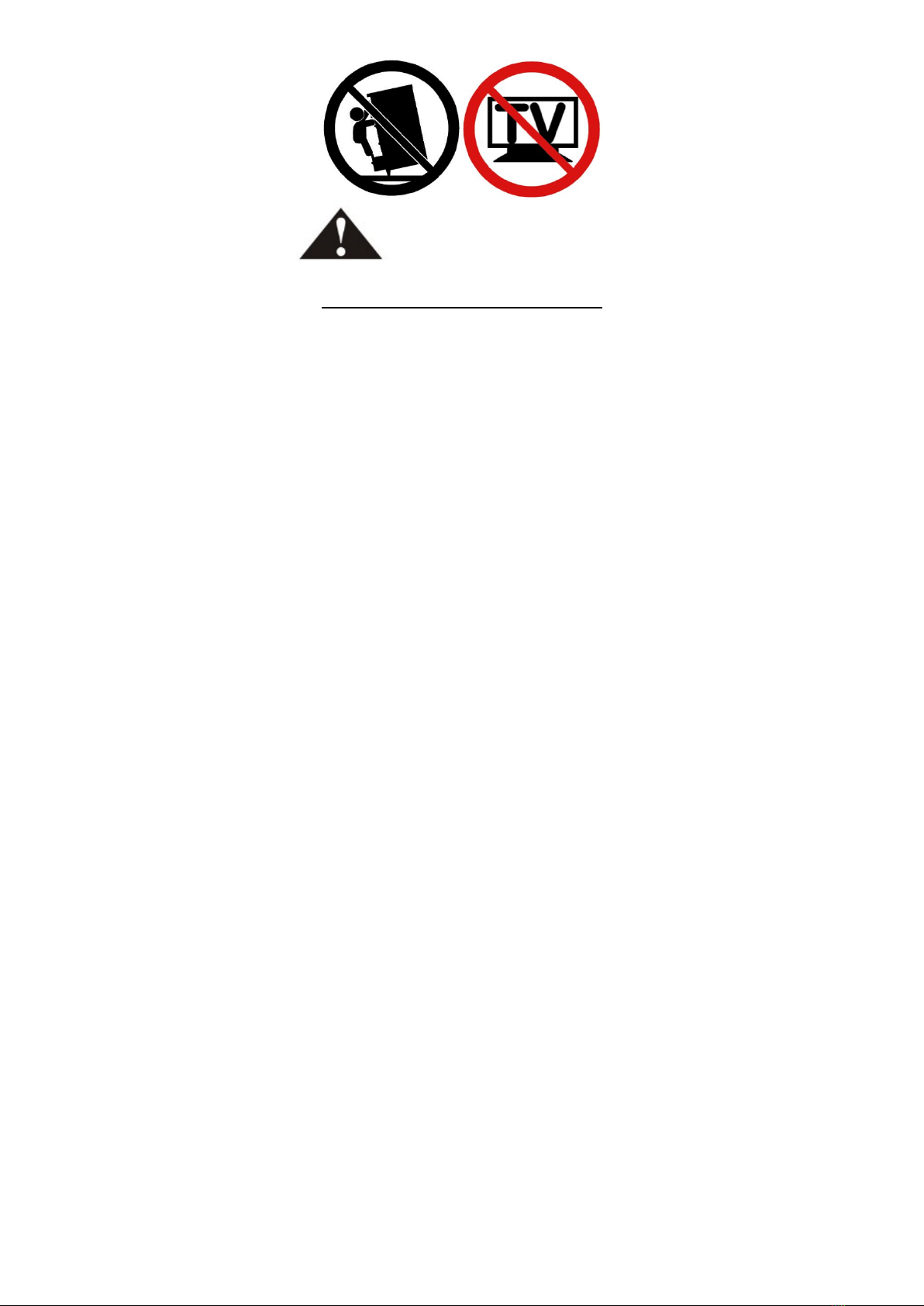

WARNING
ADULT ASSEMBLY REQUIRED:
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children. During assembly
children should be kept away from the product due to possible risk of injury.
SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
IN ORDER TO PREVENT OVERTURNING, THIS PRODUCT MUST BE USED WITH
THE TIP-OVER RESTRAINTS OR WALL MOUNTING HARDWARE PROVIDED.
PLEASE READ WARNINGS BELOW.
• Product must be assembled exactly per these instructions. Failure to follow assembly
instructions may result in possible risk of injury.
• Young children can be seriously injured or killed if furniture tips over. Install tip-over
restraint provided. Use of tip-over restraints may only reduce, but not eliminate, the risk
of tip-over.

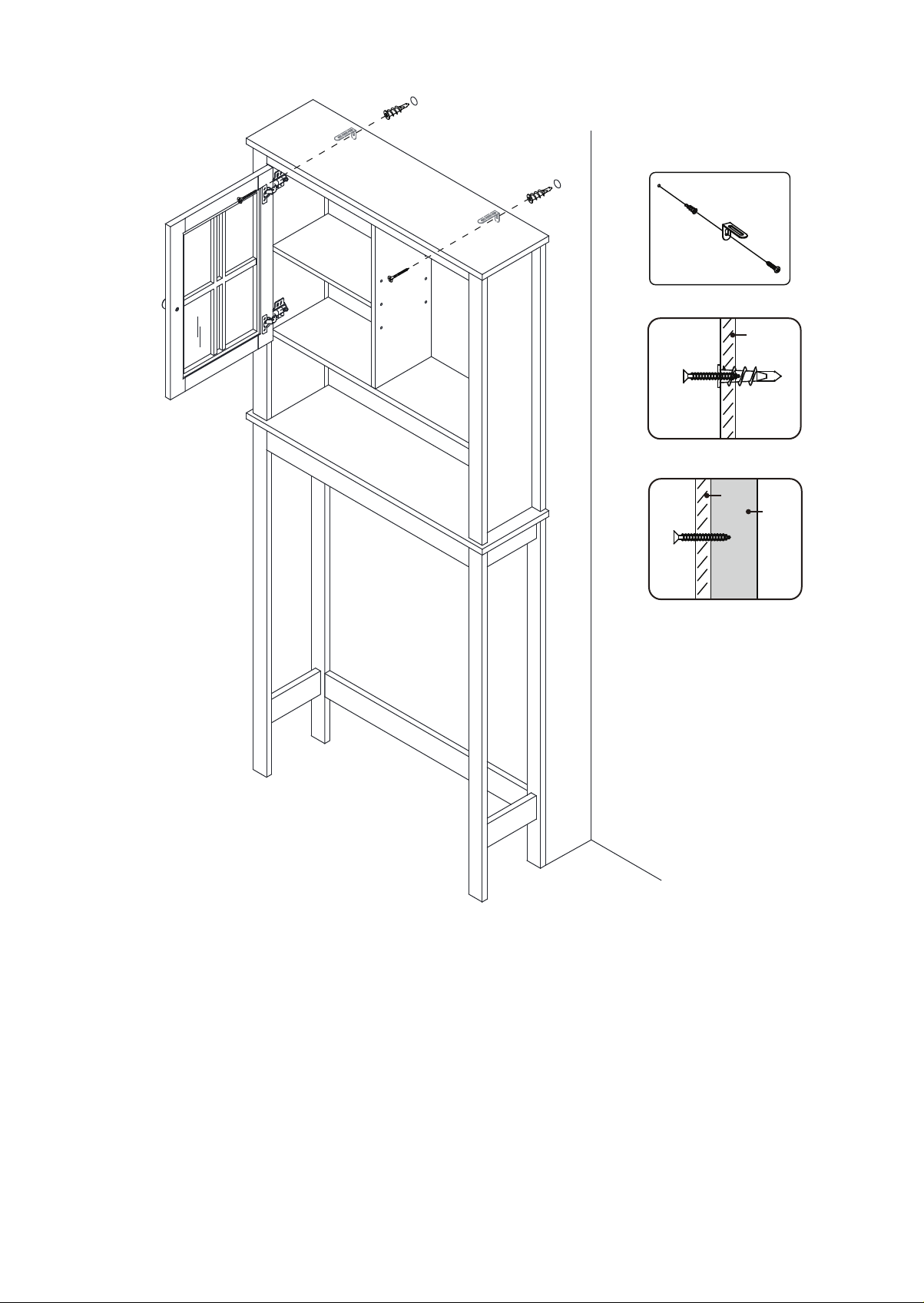

• To help prevent furniture from tip-over or fall, this product must be secured to the wall
using enclosed tip-over restraints or wall mounting hardware.
• Tip-over restraints and wall mounting hardware are provided with this product, however,
you may need to source suitable hardware for your wall type. If in doubt, please consult
a qualified tradesperson.
• Always check the suitability of the wall to ensure the tip-over restraints or wall mounting
hardware will resist the forces applied to it.
• Always ensure any wall used for tip-over restraints or wall mounting hardware is free
from hidden electrical wires, water, or gas pipes.
• Do not use this item for a TV stand or place heavy objects on top of item.
• Place heaviest items in the lowest drawers or shelves.
• Never allow children to climb or hang on to the drawers, doors, or shelves.
• Never open more than one drawer at a time or defeat/remove any drawer interlock
system.
Weight Capacity: This product will hold up to 10 pounds (4.5kgs) per shelf for a total weight of
50 pounds (22.7kgs). Please do not overload product for risk of damage and/or serious injury or
death.

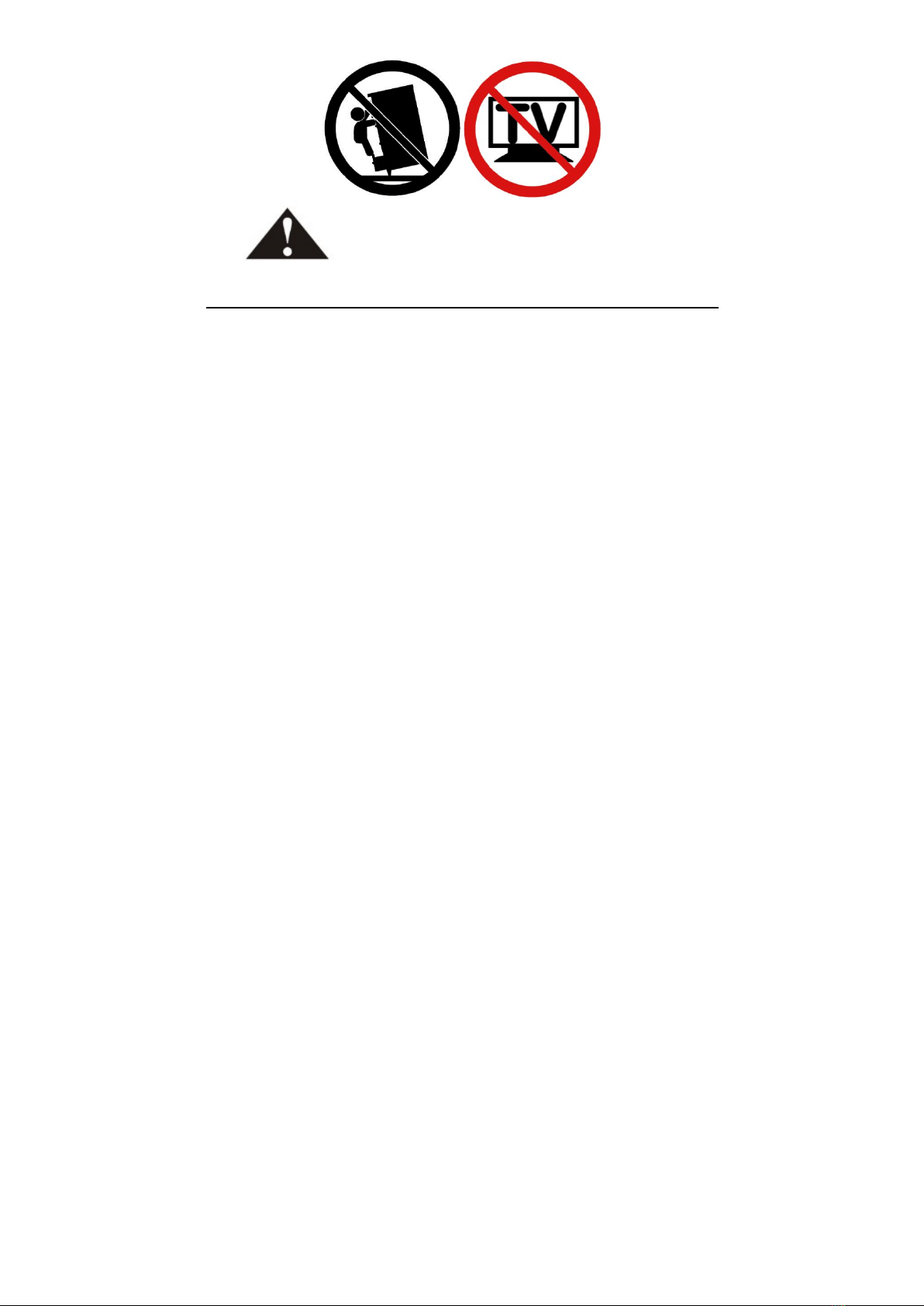

ADVERTENCIA
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE:
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas
pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener
las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados
del producto durante el ensamblaje debido al posible riesgo de lesiones.
LA CAÍDA DE LOS MUEBLES PUEDE OCASIONAR LESIONES GRAVES O FATALES.
A FIN DE EVITAR ESTA SITUACIÓN, ESTE PRODUCTO DEBE SER UTILIZADO CON
LAS SUJECIONES ANTIVUELCO O LOS HERRAJES DE PARED SUMINISTRADOS.
LEA LAS SIGUIENTES ADVERTENCIAS.
• Ensamble el producto exactamente como se indica en estas instrucciones. Si no se siguen
estas instrucciones, existen riesgos de lesiones.
• Si los muebles se caen, los niños pequeños pueden sufrir lesiones graves o la muerte.
Instale el sistema antivuelco provisto. El uso del sistema antivuelco solo puede reducir,
pero no eliminar, el riesgo de caída.
• Para evitar que los muebles se caigan o se volteen, fije este producto a la pared con el
sistema antivuelco incluido o con los herrajes de ensamblaje a la pared.
• Este producto cuenta con sistemas antivuelco y herrajes de ensamblaje a la pared; sin
embargo, es posible que tenga que buscar los accesorios adecuados para su tipo de
pared. Si tiene alguna inquietud al respecto, consulte a un comerciante calificado.
• Compruebe siempre la capacidad de la pared para asegurarse de que el sistema
antivuelco o los herrajes de ensamblaje a la pared resistan las fuerzas aplicadas a ella.
• Asegúrese siempre de que cualquier pared utilizada para los sistemas antivuelco o los
herrajes de ensamblaje a la pared esté libre de cables eléctricos ocultos, tuberías de agua
o gas.
• No utilice este objeto como soporte para el televisor ni coloque objetos pesados sobre él.
• Coloque los artículos más pesados en los cajones o repisas más bajas.
• No permita que los niños se suban o se aferren a los cajones, puertas o repisas.
• No abra nunca más de un cajón a la vez o anule/elimine cualquier sistema de interbloqueo
de cajones.
Capacidad de peso: Este producto soporta hasta 10 libras (4,5 kg) por repisa y un peso total de
50 libras (22,7 kg). No sobrecargue el producto para evitar el riesgo de daños o lesiones graves o
la muerte.

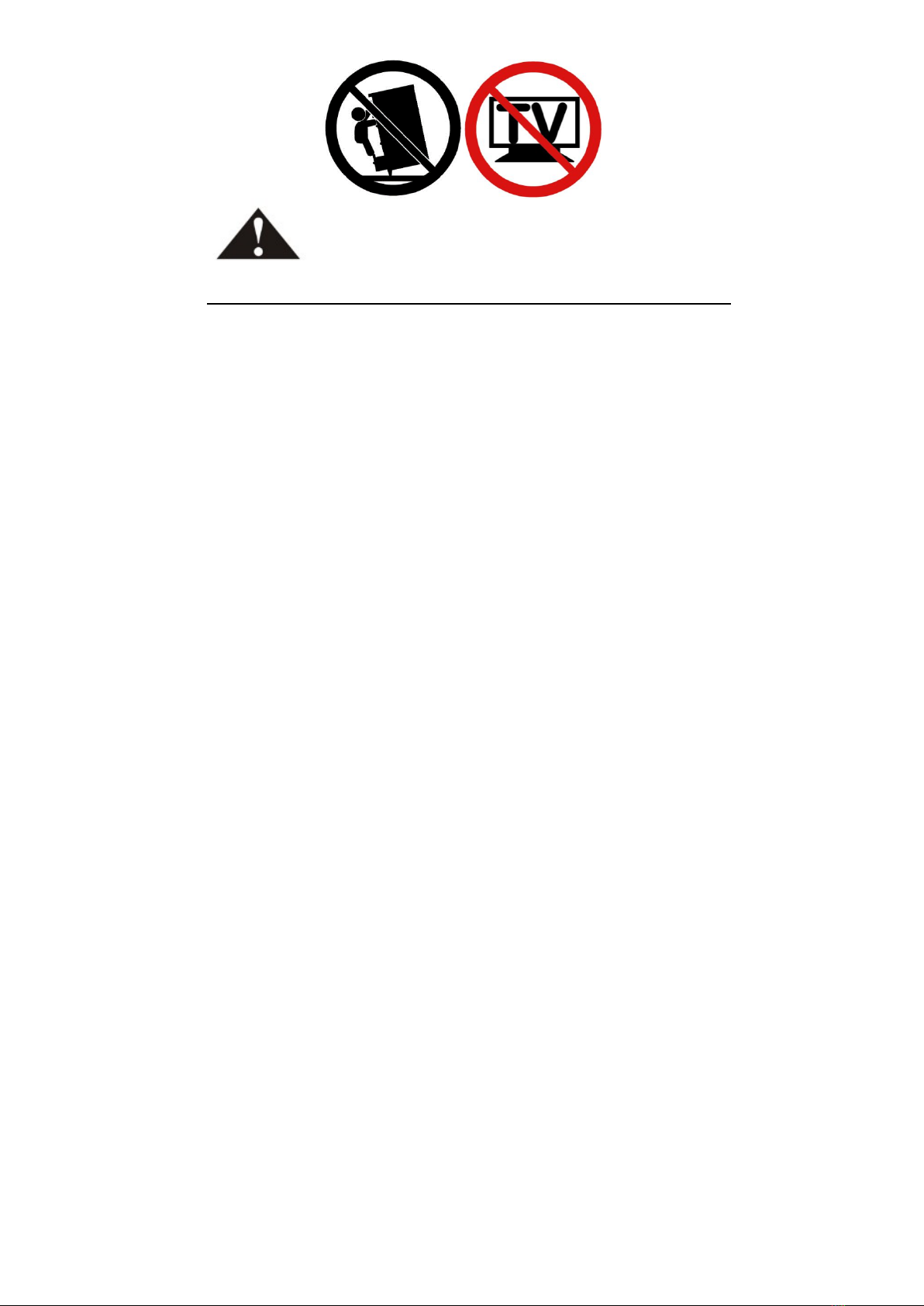

AVERTISSEMENT
L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE :
Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces.
Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors
de portée des enfants. Les enfants doivent être tenus à l’écart du produit en raison
du risque de blessure pendant l’assemblage.
LE BASCULEMENT D’UN MEUBLE PEUT CAUSER DES BLESSURES GRAVES
VOIRE MORTELLES. CE PRODUIT DOIT ÊTRE UTILISÉ AVEC LES DISPOSITIFS
DE RETENUE ANTI-BASCULEMENT OU LE MATÉRIEL DE FIXATION MURALE
FOURNI AFIN D’ÉVITER TOUT BASCULEMENT.
VEUILLEZ LIRE LES AVERTISSEMENTS CI-DESSOUS.
• Le produit doit être assemblé exactement selon ces instructions. Le non-respect des
instructions de montage peut entraîner un risque de blessure.
• Les enfants en bas âge peuvent être gravement blessés ou tués par le basculement d’un
meuble. Installez les dispositifs de retenue anti-basculement fournis. L’utilisation de
dispositifs de retenue anti-basculement peut uniquement réduire le risque de basculement;
il n’élimine pas ce risque.
• Ce produit doit être fixé au mur à l’aide de dispositifs de retenue anti-basculement ou de
matériel de fixation murale pour éviter que le meuble ne bascule et ne tombe.
• Les dispositifs de retenue anti-basculement et le matériel de fixation murale sont fournis
avec ce produit. Toutefois, vous devrez peut-être vous procurer du matériel convenant à
votre type de mur. Veuillez consulter un professionnel qualifié en cas de doute.
• Vérifiez toujours la résistance du mur pour s’assurer que les dispositifs de retenue anti-
basculement ou les accessoires de fixation murale résistent aux forces qui lui sont
appliquées.
• Assurez-vous toujours que les murs utilisés pour les dispositifs de retenue anti-
basculement ou le matériel de montage mural soient exempts de fils électriques, de
conduites d’eau ou de gaz cachés.
• N’utilisez pas cet objet comme support de téléviseur et évitez de placer des objets lourds
au-dessus de celui-ci.
• Placez les objets les plus lourds dans les tiroirs ou sur les étagères inférieures.
• Ne laissez jamais les enfants monter ou s’accrocher aux tiroirs, portes ou étagères.
• N’ouvrez jamais plusieurs tiroirs en même temps, et ne démontez et ne retirez jamais le
système de verrouillage du tiroir.
Capacité de poids : Ce produit peut supporter jusqu’à 10 livres (4,5 kg) par étagère, pour un poids
total de 50 livres (22,7 kg). Veuillez ne pas surcharger le produit pour éviter tout risque de
dommage et de blessure grave ou mortelle.

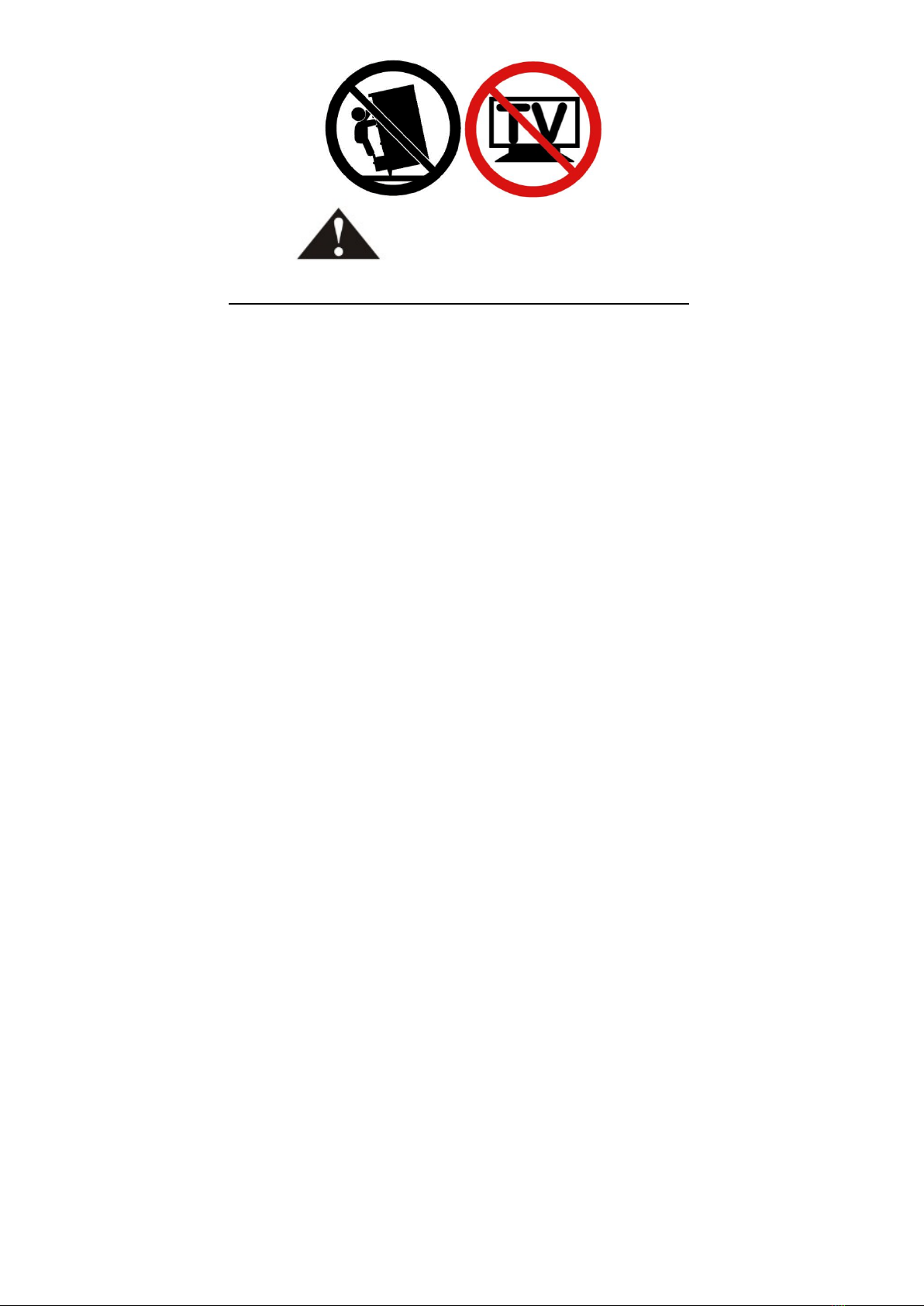

WARNUNG
MONTAGE DURCH ERWACHSENE ERFORDERLICH:
Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut werden.
Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile von
Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher
Verletzungsgefahr vom Produkt ferngehalten werden.
BEIM UMKIPPEN VON MÖBELN KANN ES ZU SCHWEREN ODER TÖDLICHEN
VERLETZUNGEN KOMMEN. UM EIN UMKIPPEN ZU VERHINDERN, MUSS DIESES PRODUKT
MIT DEN MITGELIEFERTEN KIPPSICHERUNGEN ODER WANDBEFESTIGUNGSTEILEN
VERWENDET WERDEN.
BITTE LESEN SIE DIE FOLGENDEN WARNHINWEISE.
• Das Produkt muss genau nach diesen Anweisungen zusammengebaut werden. Die
Nichtbeachtung der Montageanweisungen kann zu einer möglichen Verletzungsgefahr
führen.
• Kleine Kinder können schwer verletzt oder getötet werden, wenn Möbel umkippen.
Installieren Sie die mitgelieferte Kippsicherung. Die Verwendung von Kippsicherungen kann
das Risiko des Umkippens nur verringern, aber nicht ausschließen.
• Um zu verhindern, dass Möbelstücke umkippen oder herunterfallen, muss dieses Produkt
mit beiliegenden Kippsicherungen oder einer Wandhalterung an der Wand befestigt
werden.
• Kippsicherungen und Wandhalterungen werden mit diesem Produkt mitgeliefert,
Sie müssen jedoch möglicherweise geeignetes Zubehör für Ihren Wandtyp beschaffen.
Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten Händler.
• Prüfen Sie immer die Eignung der Wand, um sicherzustellen, dass die Kippsicherungen
oder Wandhalterung den auf sie einwirkenden Kräften standhalten.
• Stellen Sie immer sicher, dass alle Wände, die für Kippsicherungen oder Wandhalterungen
verwendet werden, frei von versteckten elektrischen Leitungen, Wasser- oder Gasrohren
sind.
• Verwenden Sie diesen Gegenstand nicht als TV-Ständer und stellen Sie keine schweren
Gegenstände darauf.
• Legen Sie die schwersten Gegenstände in die untersten Schubladen oder Regalfächer.
• Lassen Sie Kinder niemals auf Schubladen, Türen oder Regalböden klettern oder sich
daran hängen.
• Niemals mehr als eine Schublade gleichzeitig öffnen oder ein Schubladenverriegelungs-
system außer Kraft setzen/entfernen.
Gewichtskapazität: Dieses Produkt fasst bis zu 4,5 kg (10 Pfund) pro Einlegeboden bis zu einem
Gesamtgewicht von 22,7 kg (50 Pfund). Bitte überlasten Sie das Produkt nicht, da die Gefahr
von Schäden und/oder schweren Verletzungen oder Tod besteht.

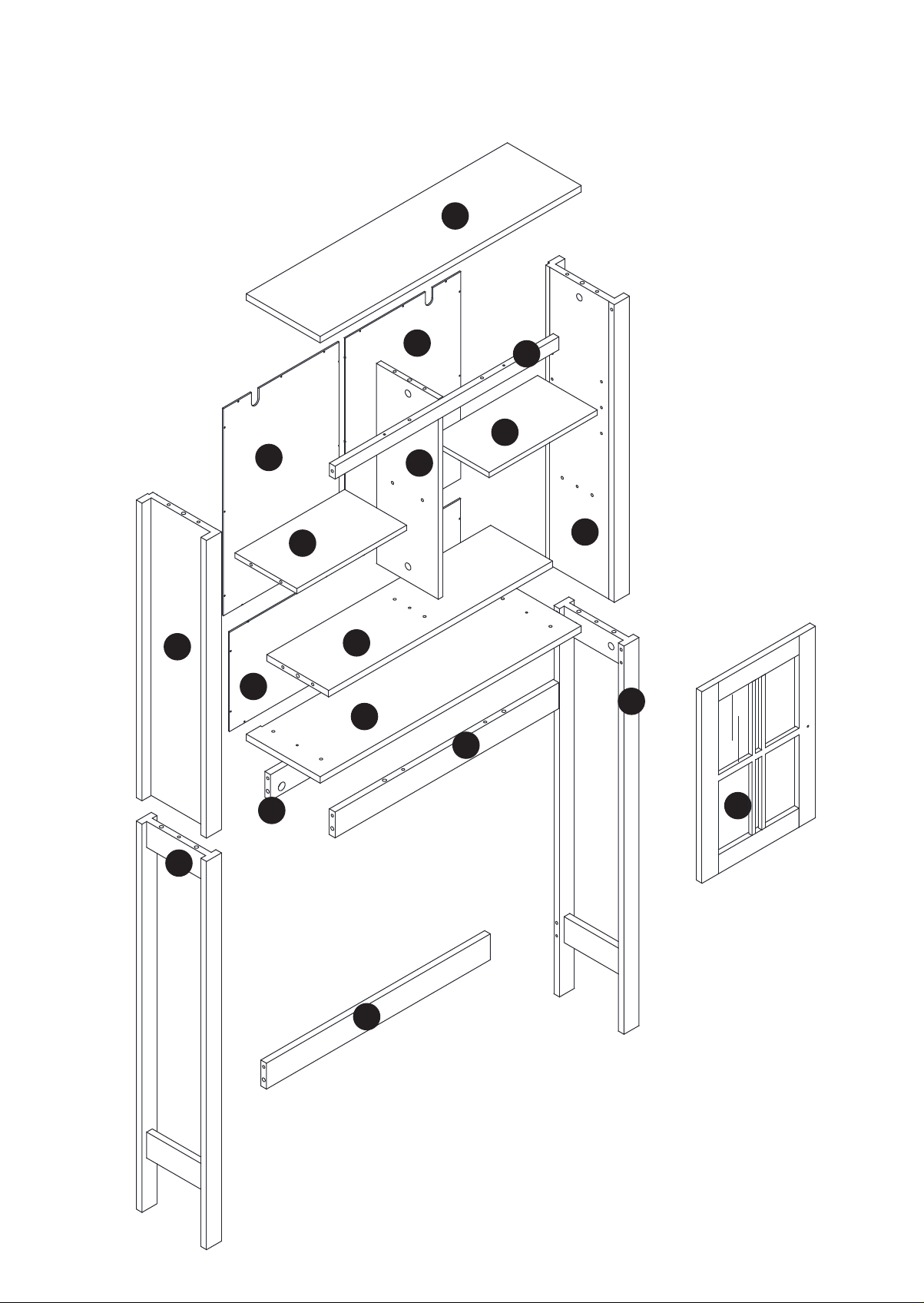

PARTS LIST
1
2
3
4
8
6
9
5
15
16
14
14 7
10
11
12
12
13

PARTS LIST
NO QTY DESCRIPTION
11PC
21PC
31PC
41PC
51PC
61PC
1PC
7
81PC
9
10
11
12
13
14
15
16
1PC
1PC
1PC
Top Board
Upper Left Side Panel
Upper Right Side Panel
Middle Connection Board
Upper Cross Bar
Divider Board
Middle Cross Bar
Lower Cross Bar
Door
Adjustable Shelf
Lower Left Side Frame
Lower Right Side Frame
2PCS
1PC
2PCS
1PC
1PC
Shelf
Fixed Shelf
Upper Back Board
Lower Back Board

TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED

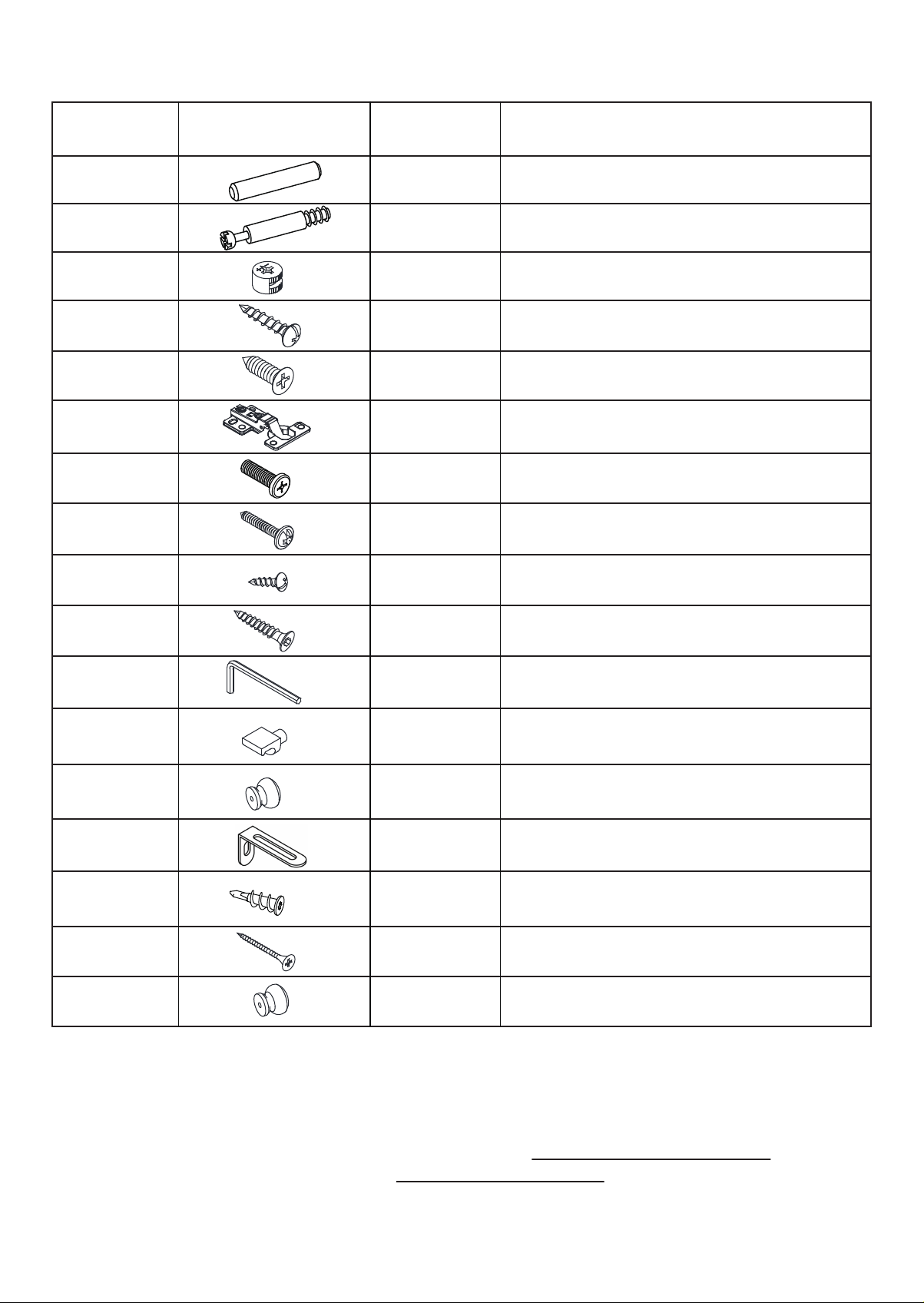

PARTS LIST
NO QTYPARTS DESCRIPTION
A36PCS
12PCS
Wood Dowel
B20PCS Cam Bolt
Cam Lock
D
E
F
Knob (Polished Chrome)
Shelf Holder
G
H
J
K
L
N
P
Q
R
S
T
U
20PCS
2PCS
2PCS
2PCS
1PC
1PC
Knob (Dark Bronze)
1PC
27PCS
4PCS
2PCS
2PCS
2PCS
1PC
2PCS
Screw (4x30mm)
Hinge
Machine Screw (4x16mm)
Screw (3.5x12mm)
Screw (2.5x10mm)
Screw (4x12mm)
Adjustable Anchor Bracket
Allen Wrench
Plastic Anchor
Screw (5x40mm)
Screw (4x40mm)
To order replacement parts at no cost to you, email [email protected], call
1-(844)-223-5201 or order parts online at www.riverridgehome.com. Only valid in the United States.
If purchased outside of the United States, please contact retailer where purchased.

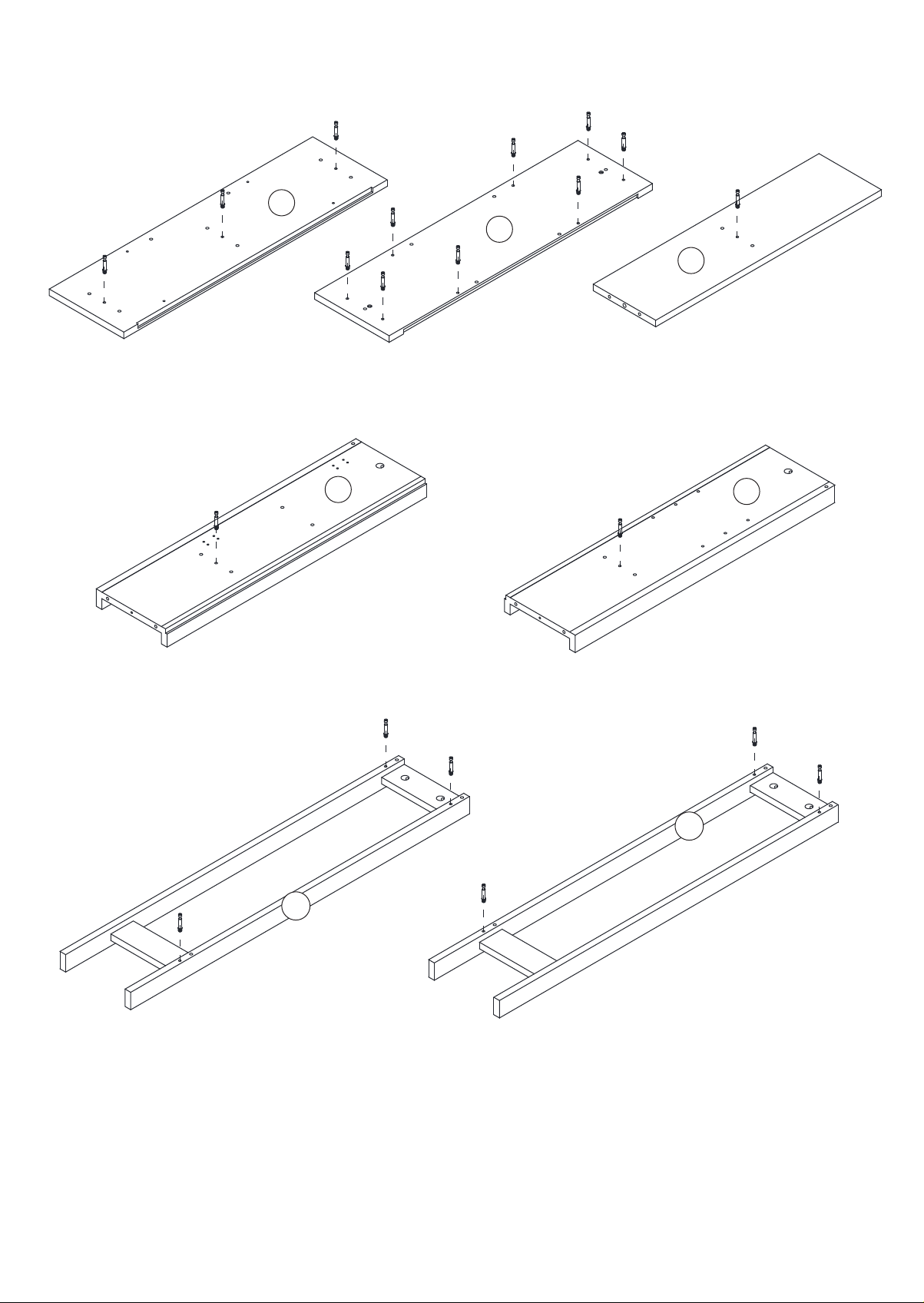

STEP 1
1
23
4
5
B
B
BB
BB
B
B
B
B
B
B
B
B
B
B
B
BB

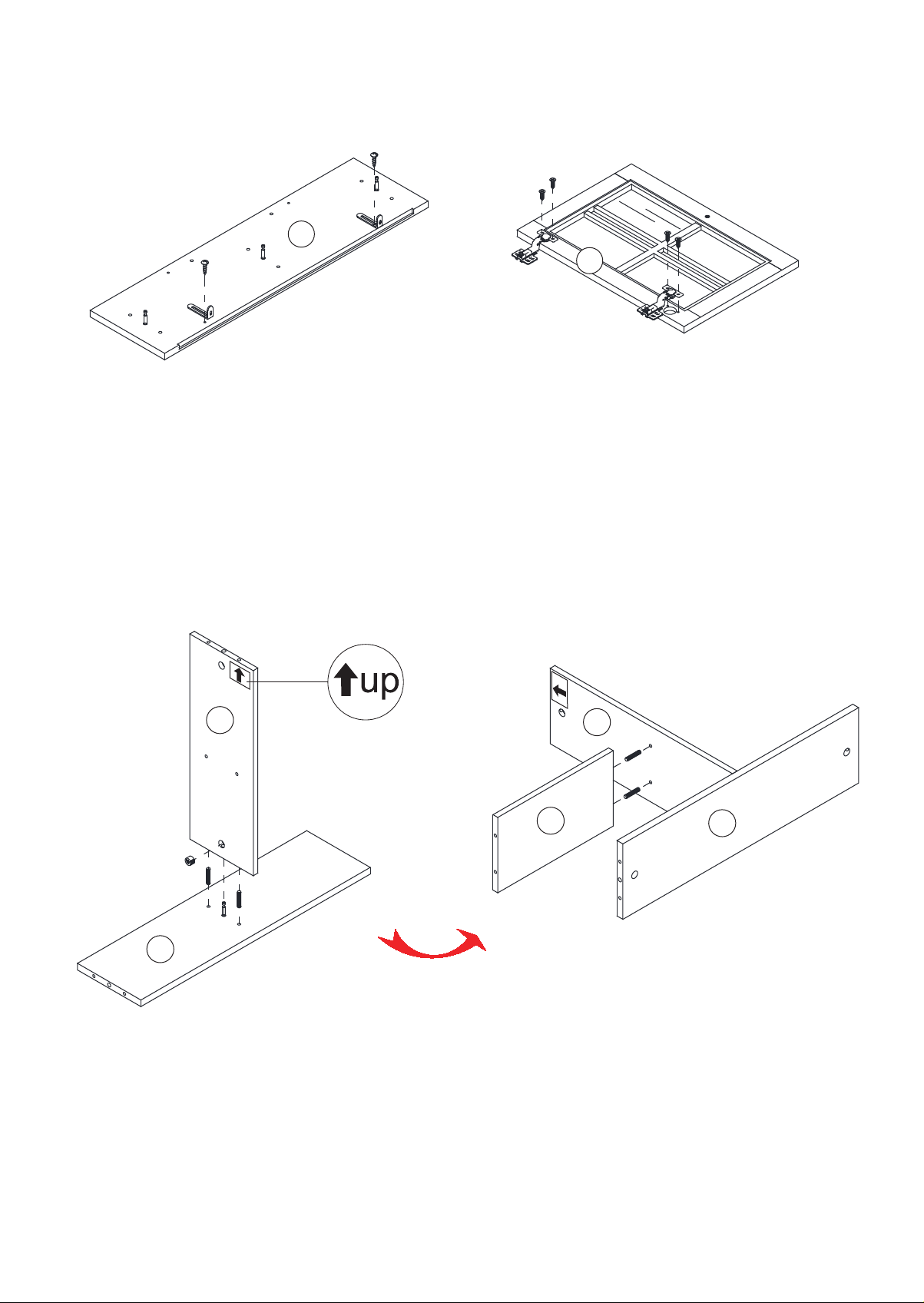

1. Screw 3 cam bolts (B) into cam bolt holes on top board (1).
2. Screw 8 cam bolts (B) into cam bolt holes on middle connection board (4).
3. Screw 1 cam bolt (B) into cam bolt hole on shelf (5).
4. Screw 1 cam bolt (B) into cam bolt hole on upper left side panel (2).
5. Screw 1 cam bolt (B) into cam bolt hole on upper right side panel (3).
6. Screw 3 cam bolts (B) into cam bolt holes on lower left side frame (10).
7. Screw 3 cam bolts (B) into cam bolt holes on lower right side frame (11).
10
11

1
K
R
K
R
F
F
FF
G
G
STEP 2
STEP 3
1. Attach 2 adjustable anchor brackets (R) to top board (1) by inserting 2 screws (K) through
holes on adjustable anchor brackets (R), then tighten to top board (1).
2. Attach 2 hinges (G) to door (6) by inserting 4 screws (F) through holes on hinges (G), then
tighten to door (6).
1. Insert 2 wood dowels (A) into wood dowel holes on shelf (5).
2. Attach divider board (8) to shelf (5) by inserting wood dowels into wood dowel holes and
inserting cam bolt into cam lock hole on divider board (8).
3. Insert 1 cam locks (D) into cam lock hole on divider board (8), then rotate clockwise to
secure cam bolt (B) in place.
4. Insert 2 wood dowels (A) into wood dowel holes on fixed shelf (9).
5. Attach fixed shelf (9) to divider board (8) by inserting wood dowels (A) into wood dowel holes
on divider board (8).
6
88
9
5
5
D
A
A
A
A

5
3
STEP 4
STEP 5
A
A
A
D
2

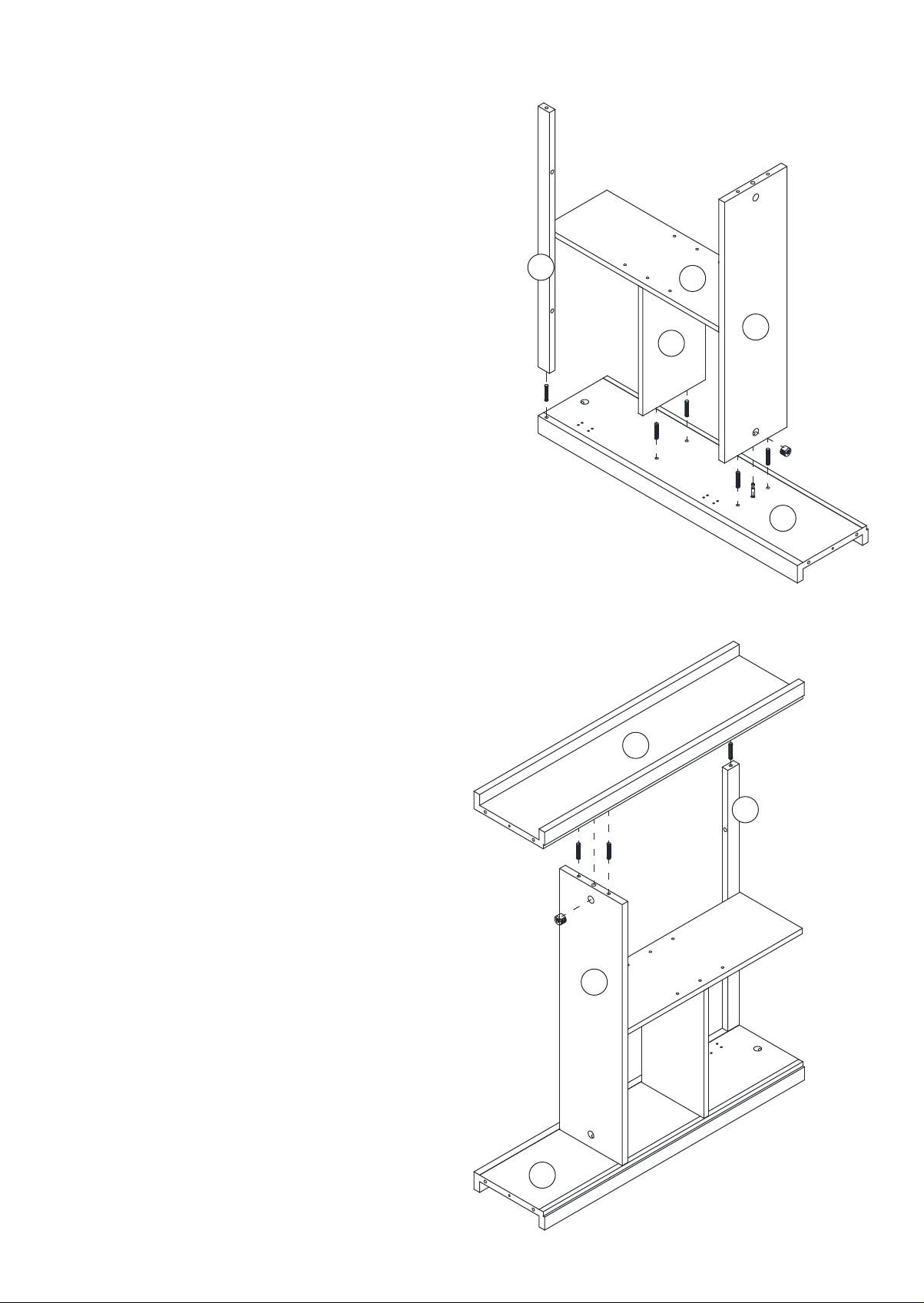

1. Insert 5 wood dowels (A) into wood dowel
holes on upper left side panel (2).
2. Attach upper cross bar (7), fixed shelf (9) and
shelf (5) to upper left side panel (2) by inserting
wood dowels into wood dowel holes and
inserting cam bolt into cam lock holes on upper
cross bar (7), fixed shelf (9) and shelf (5).
3. Insert 1 cam lock (D) into cam lock hole
on shelf (5), then rotate clockwise to secure
cam bolt (B) in place.
1. Insert 3 wood dowels (A) into wood
dowel holes on upper right side panel (3).
2. Attach upper right side panel (3) to
shelf (5) and upper cross bar (7) by
inserting wood dowels into wood
dowel holes and inserting cam bolt into
cam lock hole on shelf (5) and upper
cross bar (7).
3. Insert 1 cam lock (D) into cam
lock hole on shelf (5), then rotate
clockwise to secure cam bolt (B) in place.
2
5
8
9
A
A
A
A
A
D
7
7

23
8
5
STEP 6
STEP 7
E
D
D
D
A
A
AA
A
A
AA
A
A
A
A
L
L
N
E2
1
3

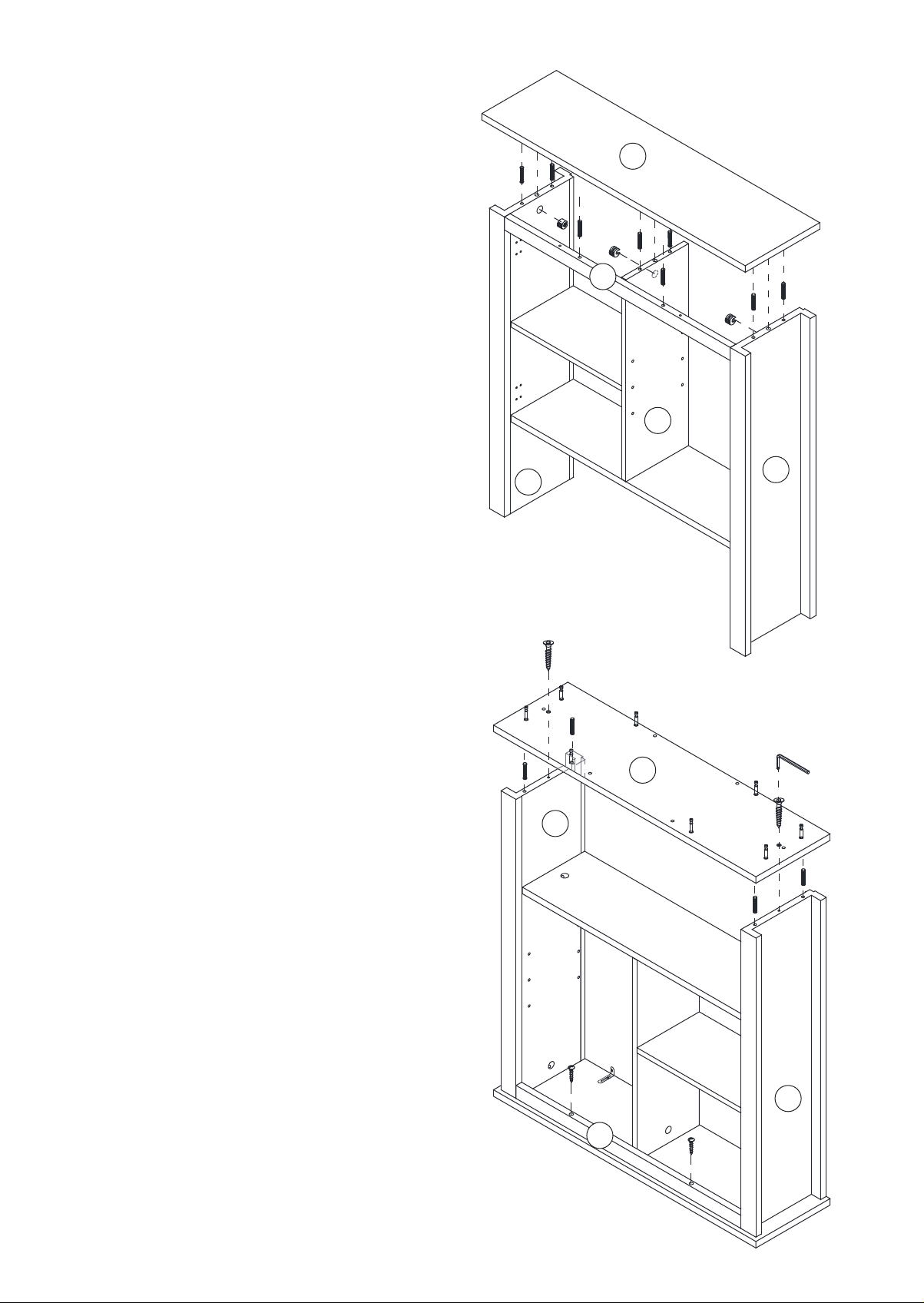

1. Insert 8 wood dowels (A) into wood dowel
holes on top board (1).
2. Attach top board (1) to upper left side
panel (2), upper right side panel (3), divider
board (8) and upper cross bar (7) by inserting
wood dowels into wood dowel holes and
inserting cam bolts into cam lock holes on
upper left side panel (2), upper right side
panel (3), divider board (8) and upper
cross bar (7).
3. Insert 2 cam locks (D) into cam lock
holes on upper left side panel (2) and
upper right side panel (3), then rotate
clockwise to secure cam bolts (B) in place.
4. Insert 1 cam lock (D) into cam lock
hole on divider board (8), then rotate
clockwise to secure cam bolt (B) in place.
1. Insert 4 wood dowels (A) into wood dowel
holes on upper left side panel (2) and
upper right side panel (3).
2. Attach middle connection board (5) to
upper left side panel (2) and upper right
side panel (3) by inserting wood dowels (A)
into wood dowel holes on middle connection
board (5).
3. Insert 2 screws (L) through holes on
middle connection board (5), then tighten
to upper left side panel (2) and upper right
side panel (3) with Allen wrench (N).
4. Insert 2 screws (E) through holes on upper
cross bar (7), then tighten to top board (1).
7
7

5
STEP 8
STEP 9
DD
D
D
D
D
J
J
J
J
J
J
J
J
J
J
J
J J
J
JJ
J
J
J
J
J
J
J
J
J
J
J
A
A
A
A
A
A
14
15
14

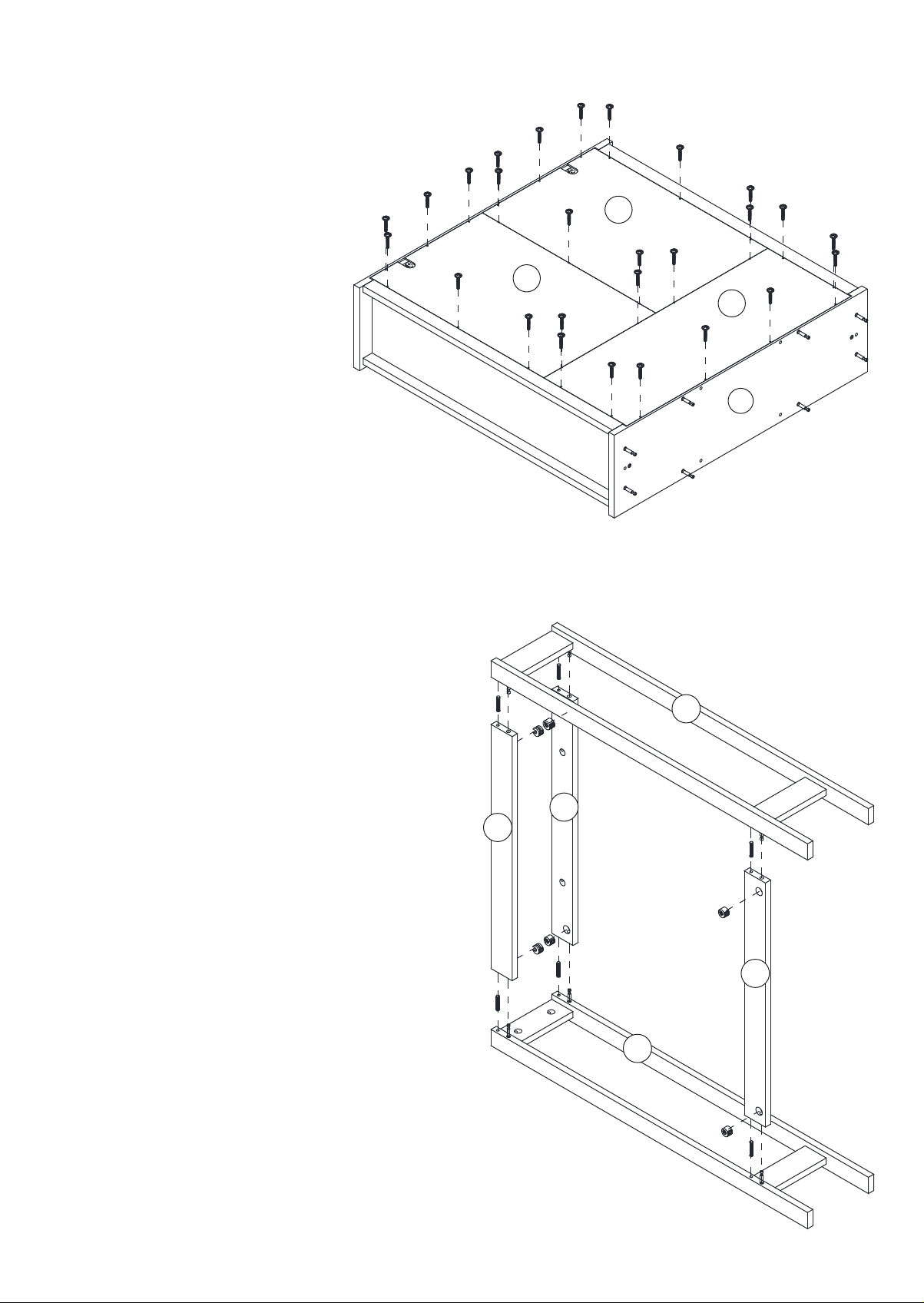

1. Attach 2 upper back boards (14)
and lower back board (15) to
back of cabinet by inserting
27 screws (J) through holes
on upper back boards (14)
and lower back board (15),
then tighten to back of
cabinet.
1. Insert 3 wood dowels (A) into wood dowel
holes on lower right side frame (11).
2. Attach 2 middle cross bars (12) and lower
cross bar (13) to lower right side frame (11)
by inserting wood dowels into wood dowel
holes and inserting cam bolts into cam lock
holes on middle cross bars (12) and lower
cross bar (13).
3. Insert 3 cam locks (D) into cam lock
holes on middle cross bars (12) and lower
cross bar (13), then rotate clockwise to
secure cam bolts (B) in place.
4. Insert 3 wood dowels (A) into wood dowel
holes on lower left side frame (10).
5. Attach lower left side frame (10) to middle
cross bars (12) and lower cross bar (13)
by inserting wood dowels into wood dowel
holes and inserting cam bolts into cam lock
holes on middle cross bars (12) and lower
cross bar (13).
6. Insert 3 cam locks (D) into cam lock
holes on middle cross bars (12) and lower
cross bar (13), then rotate clockwise to secure
cam bolts (B) in place.
10
12
12
11
13

5
STEP 10
D
D
D
D
D
D
DD
A
A
A
A
A
A

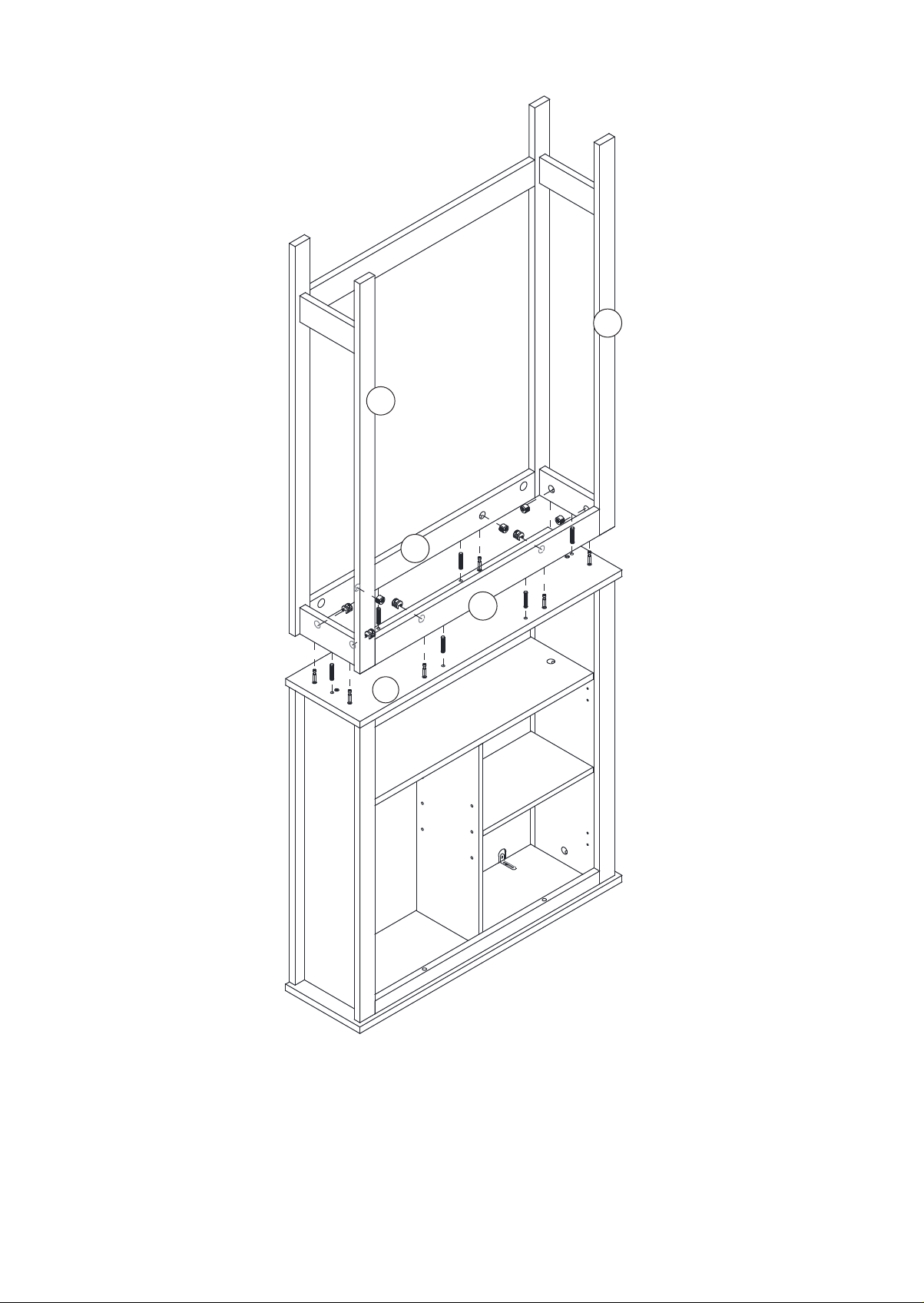

1. Insert 6 wood dowels (A) into wood dowel holes on middle connection board (5).
2. Attach lower assembled unit to upper assembled unit by inserting wood dowels into wood dowel
holes and inserting cam bolts into cam lock holes on middle cross bars (12), lower left side
frame (10) and lower right side frame (11).
3. Insert 8 cam locks (D) into cam lock holes on lower left side frame (10), lower right side
frame (11) and middle cross bars (12), then rotate clockwise to secure cam bolts (B) in place.
10
11
12
12

2
STEP 11
H
Q/U
H
Q/U
F
FF
F
FF
F
F

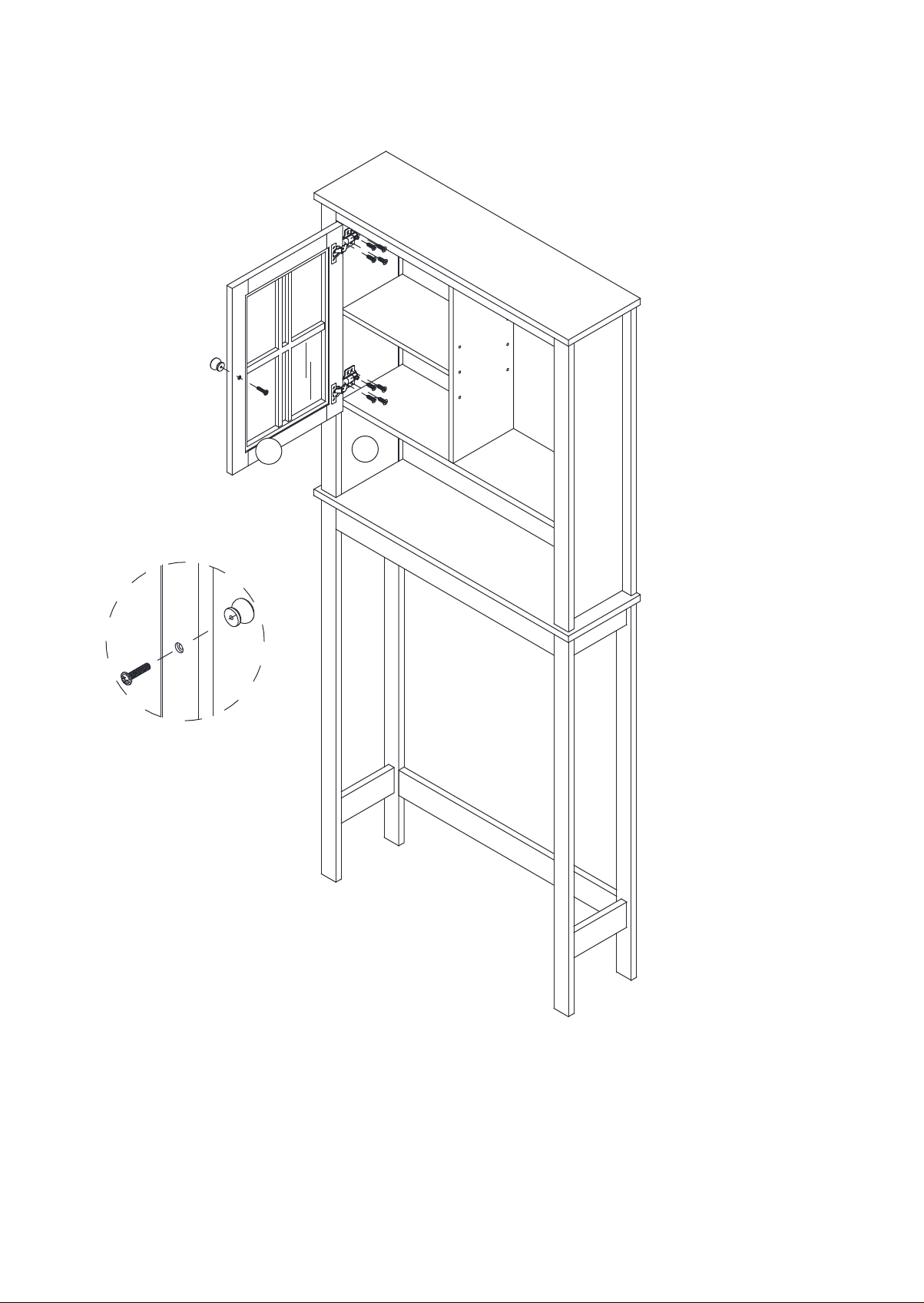

1. Attach door (6) to upper left side panel (2) by inserting 8 screws (F) through holes on hinges (G),
then tighten to upper left side panel (2).
2. Attach knob (Q/U) to door (6) by inserting 1 machine screw (H) through hole on door (6), then
tighten to knob (Q/U).
6

STEP 12
S
S
R
R
T
T
Option #1: Securing to Drywall
1. Position Spacesaver against wall in desired location. Using a pencil, make 2 small marks on
wall through holes on brackets (R). Move cabinet away from wall and screw 2 plastic anchors (S)
into wall on pencil marks.
2. Place cabinet against wall, insert 2 screws (T) through holes on brackets (R), then tighten to
plastic anchors (S).
Option #2: Securing to Drywall and Wood Stud
1. Position spacesaver against wall in desired location. Insert 2 screws (T) through holes on
brackets (R), then tighten through drywall and into wood stud.
*Tip: Anchor brackets (R) can be adjusted to correct distance from wall to cabinet as needed.
Once adjusted, be sure to re-tighten brackets inside cabinet for stability.
DRYWALL
WALL ANCHOR
WITH SCREW
OPTION #1
T
SCREW
ONLY
DRYWALL
OPTION #2
WOOD
STUD
T
R
T
S

STEP 13
P
PP
16
3
8

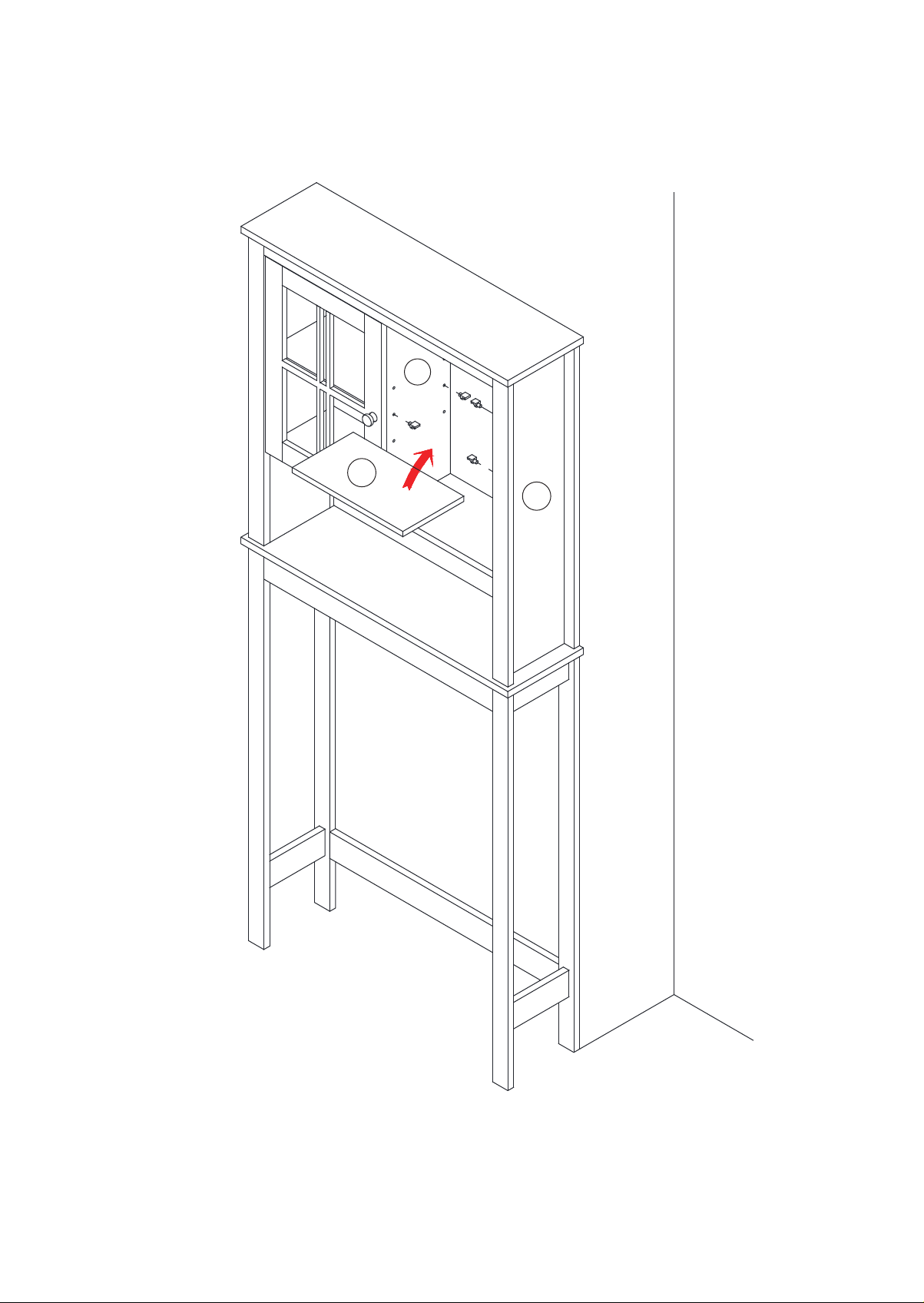

1. Insert 4 shelf holders (P) into holes on divider board (8) and upper right side panel (3).
Make sure all 4 shelf holders (P) are at same level.
2. Place adjustable shelf (16) onto shelf holders (P).

ATTENTION ADULTS: Cabinet should be checked periodically for damage or
loose screws/parts. Take appropriate action necessary to correct hazards such as
tightening of screws and taking any damaged parts away from children.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
IMPORTANT:
Keep assembly instructions for future reference.

LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Panel superior izquierdo
1
3
Panel superior derecho
1
4
Tablero de conexión media
1
5
Repisa
1
6
Puerta
1
7
Barra transversal superior
1
8
Tablero divisor
1
9
Repisa fija
1
10
Marco lateral inferior izquierdo
1
11
Marco lateral inferior derecho
1
12
Barra transversal central
2
13
Barra transversal inferior
1
14
Tablero trasero superior
2
15
Tablero trasero inferior
1
16
Repisa ajustable
1
A
Pasador de madera
36
B
Perno de anclaje
20
D
Pestillo de leva
20
E
Tornillo (4x30mm)
2
F
Tornillo (3,5x12mm)
12
G
Bisagra
2
H
Tornillo para metales (4x16mm)
1
J
Tornillo (2,5x10mm)
27
K
Tornillo (4x12mm)
2
L
Tornillo (5x40mm)
2
N
Llave allen
1
P
Soporte del estante
4
Q
Perilla (cromo pulido)
1
R
Soporte de anclaje ajustable
2
S
Anclaje plástico
2
T
Tornillo (4x40mm)
2
U
Perilla (bronce oscuro)
1

HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y
PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR
ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS
DAÑADAS O PIEZAS QUE FALTAN.
Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[email protected] o llame gratis al 1-(844)-223-5201 o pida piezas en línea en
www.riverridgehome.com. Solo válido en los Estados Unidos. Si realizó la compra fuera de los
Estados Unidos, comuníquese con la tienda donde lo compró.
PASO 1
1. Atornille los 3 pernos de anclaje (B) en los agujeros correspondientes del tablero superior (1).
2. Atornille los 8 pernos de anclaje (B) en los agujeros correspondientes del tablero de conexión
media (4).
3. Atornille 1 perno de anclaje (B) en el agujero correspondiente de la repisa (5).
4. Atornille 1 perno de anclaje (B) en el agujero correspondiente del tablero lateral superior
izquierdo (2).
5. Atornille 1 pernos de anclaje (B) en el agujero correspondiente del tablero lateral superior
derecho (3).
6. Atornille los 3 pernos de anclaje (B) en los agujeros correspondientes del marco lateral inferior
izquierdo (10).
7. Atornille los 3 pernos de anclaje (B) en los agujeros correspondientes del marco lateral inferior
derecho (11).
PASO 2
1. Fije los 2 soportes de anclaje regulables (R) al tablero superior (1) insertando 2 tornillos (K) a
través de los agujeros de los soportes de anclaje regulables (R) y, luego, ajústelos al tablero
superior (1).
2. Fije las 2 bisagras (G) a la puerta (6) insertando 4 tornillos (F) a través de los agujeros de las
bisagras (G) y, luego, ajústelos a la puerta (6).
PASO 3
1. Inserte los 2 pasadores de madera (A) en los agujeros correspondientes de la repisa (5).
2. Fije el tablero divisorio (8) a la repisa (5) insertando los pasadores de madera en los agujeros
correspondientes y el perno de anclaje en el agujero del cierre de anclaje del tablero divisorio (8).
3. Inserte 1 cierre de anclaje (D) en el agujero correspondiente del tablero divisorio (8) y, luego,
gírelo en el sentido de las agujas del reloj para ajustar el perno de anclaje (B).
4. Inserte los 2 pasadores de madera (A) en los agujeros correspondientes de la repisa fija (9).
5. Fije la repisa fija (9) al tablero divisorio (8) insertando los pasadores de madera (A) en los
agujeros correspondientes del tablero divisorio (8).
PASO 4
1. Inserte los 5 pasadores de madera (A) en los agujeros correspondientes del tablero lateral
superior izquierdo (2).
2. Fije la barra transversal superior (7), la repisa fija (9) y la repisa (5) al tablero lateral superior
izquierdo (2) insertando pasadores de madera en los agujeros correspondientes y pernos de
anclaje en los agujeros de los cierres de anclaje de la barra transversal superior (7), la repisa
fija (9) y la repisa (5).
3. Inserte 1 perno de anclaje (D) en el agujero correspondiente de la repisa (5) y, luego, gírelo
en el sentido de las agujas del reloj para ajustar los pernos de anclaje (B).
