RiverRidge 06-164 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge® Danbury Two-Door Wall Cabinet
Gabinete de pared de dos puertas Danbury RiverRidge®
Armoire murale à deux portes Danbury RiverRidge®
Zweitüriger RiverRidge®-Wand-Vitrinenschrank Danbury
06-164 - White, Blanco, Blanc, Weiß
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

WARNING
ADULT ASSEMBLY REQUIRED:
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children. During assembly
children should be kept away from the product due to possible risk of injury.
SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
IN ORDER TO PREVENT OVERTURNING, THIS PRODUCT MUST BE USED WITH
THE TIP-OVER RESTRAINTS OR WALL MOUNTING HARDWARE PROVIDED.
PLEASE READ WARNINGS BELOW.
• Product must be assembled exactly per these instructions. Failure to follow assembly
instructions may result in possible risk of injury.
• Young children can be seriously injured or killed if furniture tips over. Install tip-over
restraint provided. Use of tip-over restraints may only reduce, but not eliminate, the risk
of tip-over.
• To help prevent furniture from tip-over or fall, this product must be secured to the wall
using enclosed tip-over restraints or wall mounting hardware.
• Tip-over restraints and wall mounting hardware are provided with this product, however,
you may need to source suitable hardware for your wall type. If in doubt, please consult
a qualified tradesperson.
• Always check the suitability of the wall to ensure the tip-over restraints or wall mounting
hardware will resist the forces applied to it.
• Always ensure any wall used for tip-over restraints or wall mounting hardware is free
from hidden electrical wires, water, or gas pipes.
• Do not use this item for a TV stand or place heavy objects on top of item.
• Place heaviest items in the lowest drawers or shelves.
• Never allow children to climb or hang on to the drawers, doors, or shelves.
• Never open more than one drawer at a time or defeat/remove any drawer interlock
system.
Weight Capacity: This product will hold up to 10 pounds (4.5kgs) per shelf for a total weight of
30 pounds (13.6kgs). Please do not overload product for risk of damage and/or serious injury or
death.

ADVERTENCIA
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE:
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas
pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener
las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados
del producto durante el ensamblaje debido al posible riesgo de lesiones.
LA CAÍDA DE LOS MUEBLES PUEDE OCASIONAR LESIONES GRAVES O FATALES.
A FIN DE EVITAR ESTA SITUACIÓN, ESTE PRODUCTO DEBE SER UTILIZADO CON
LAS SUJECIONES ANTIVUELCO O LOS HERRAJES DE PARED SUMINISTRADOS.
LEA LAS SIGUIENTES ADVERTENCIAS.
• Ensamble el producto exactamente como se indica en estas instrucciones. Si no se siguen
estas instrucciones, existen riesgos de lesiones.
• Si los muebles se caen, los niños pequeños pueden sufrir lesiones graves o la muerte.
Instale el sistema antivuelco provisto. El uso del sistema antivuelco solo puede reducir,
pero no eliminar, el riesgo de caída.
• Para evitar que los muebles se caigan o se volteen, fije este producto a la pared con el
sistema antivuelco incluido o con los herrajes de ensamblaje a la pared.
• Este producto cuenta con sistemas antivuelco y herrajes de ensamblaje a la pared; sin
embargo, es posible que tenga que buscar los accesorios adecuados para su tipo de
pared. Si tiene alguna inquietud al respecto, consulte a un comerciante calificado.
• Compruebe siempre la capacidad de la pared para asegurarse de que el sistema
antivuelco o los herrajes de ensamblaje a la pared resistan las fuerzas aplicadas a ella.
• Asegúrese siempre de que cualquier pared utilizada para los sistemas antivuelco o los
herrajes de ensamblaje a la pared esté libre de cables eléctricos ocultos, tuberías de agua
o gas.
• No utilice este objeto como soporte para el televisor ni coloque objetos pesados sobre él.
• Coloque los artículos más pesados en los cajones o repisas más bajas.
• No permita que los niños se suban o se aferren a los cajones, puertas o repisas.
• No abra nunca más de un cajón a la vez o anule/elimine cualquier sistema de interbloqueo
de cajones.
Capacidad de peso: Este producto soporta hasta 10 libras (4,5 kg) por repisa y un peso total de
30 libras (13,6 kg). No sobrecargue el producto para evitar el riesgo de daños o lesiones graves o
la muerte.

AVERTISSEMENT
L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE :
Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces.
Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors
de portée des enfants. Les enfants doivent être tenus à l’écart du produit en raison
du risque de blessure pendant l’assemblage.
LE BASCULEMENT D’UN MEUBLE PEUT CAUSER DES BLESSURES GRAVES
VOIRE MORTELLES. CE PRODUIT DOIT ÊTRE UTILISÉ AVEC LES DISPOSITIFS
DE RETENUE ANTI-BASCULEMENT OU LE MATÉRIEL DE FIXATION MURALE
FOURNI AFIN D’ÉVITER TOUT BASCULEMENT.
VEUILLEZ LIRE LES AVERTISSEMENTS CI-DESSOUS.
• Le produit doit être assemblé exactement selon ces instructions. Le non-respect des
instructions de montage peut entraîner un risque de blessure.
• Les enfants en bas âge peuvent être gravement blessés ou tués par le basculement d’un
meuble. Installez les dispositifs de retenue anti-basculement fournis. L’utilisation de
dispositifs de retenue anti-basculement peut uniquement réduire le risque de basculement;
il n’élimine pas ce risque.
• Ce produit doit être fixé au mur à l’aide de dispositifs de retenue anti-basculement ou de
matériel de fixation murale pour éviter que le meuble ne bascule et ne tombe.
• Les dispositifs de retenue anti-basculement et le matériel de fixation murale sont fournis
avec ce produit. Toutefois, vous devrez peut-être vous procurer du matériel convenant à
votre type de mur. Veuillez consulter un professionnel qualifié en cas de doute.
• Vérifiez toujours la résistance du mur pour s’assurer que les dispositifs de retenue anti-
basculement ou les accessoires de fixation murale résistent aux forces qui lui sont
appliquées.
• Assurez-vous toujours que les murs utilisés pour les dispositifs de retenue anti-
basculement ou le matériel de montage mural soient exempts de fils électriques, de
conduites d’eau ou de gaz cachés.
• N’utilisez pas cet objet comme support de téléviseur et évitez de placer des objets lourds
au-dessus de celui-ci.
• Placez les objets les plus lourds dans les tiroirs ou sur les étagères inférieures.
• Ne laissez jamais les enfants monter ou s’accrocher aux tiroirs, portes ou étagères.
• N’ouvrez jamais plusieurs tiroirs en même temps, et ne démontez et ne retirez jamais le
système de verrouillage du tiroir.
Capacité de poids : Ce produit peut supporter jusqu’à 10 livres (4,5 kg) par étagère, pour un poids
total de 30 livres (13,6 kg). Veuillez ne pas surcharger le produit pour éviter tout risque de
dommage et de blessure grave ou mortelle.

WARNUNG
MONTAGE DURCH ERWACHSENE ERFORDERLICH:
Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut
werden. Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile
von Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher
Verletzungsgefahr vom Produkt ferngehalten werden.
BEIM UMKIPPEN VON MÖBELN KANN ES ZU SCHWEREN ODER TÖDLICHEN
VERLETZUNGEN KOMMEN. UM EIN UMKIPPEN ZU VERHINDERN, MUSS DIESES
PRODUKT MIT DEN MITGELIEFERTEN KIPPSICHERUNGEN ODER
WANDBEFESTIGUNGSTEILEN VERWENDET WERDEN.
BITTE LESEN SIE DIE FOLGENDEN WARNHINWEISE.
• Das Produkt muss genau nach diesen Anweisungen zusammengebaut werden. Die
Nichtbeachtung der Montageanweisungen kann zu einer möglichen Verletzungsgefahr
führen.
• Kleine Kinder können schwer verletzt oder getötet werden, wenn Möbel umkippen.
Installieren Sie die mitgelieferte Kippsicherung. Die Verwendung von Kippsicherungen
kann das Risiko des Umkippens nur verringern, aber nicht ausschließen.
• Um zu verhindern, dass Möbelstücke umkippen oder herunterfallen, muss dieses Produkt
mit beiliegenden Kippsicherungen oder einer Wandhalterung an der Wand befestigt
werden.
• Kippsicherungen und Wandhalterungen werden mit diesem Produkt mitgeliefert, Sie
müssen jedoch möglicherweise geeignetes Zubehör für Ihren Wandtyp beschaffen. Im
Zweifelsfall wenden Sie sich bitte an einen qualifizierten Händler.
• Prüfen Sie immer die Eignung der Wand, um sicherzustellen, dass die Kippsicherungen
oder Wandhalterung den auf sie einwirkenden Kräften standhalten.
• Stellen Sie immer sicher, dass alle Wände, die für Kippsicherungen oder Wandhalterungen
verwendet werden, frei von versteckten elektrischen Leitungen, Wasser- oder Gasrohren
sind.
• Verwenden Sie diesen Gegenstand nicht als TV-Ständer und stellen Sie keine schweren
Gegenstände darauf.
• Legen Sie die schwersten Gegenstände in die untersten Schubladen oder Regalfächer.
• Lassen Sie Kinder niemals auf Schubladen, Türen oder Regalböden klettern oder sich
daran hängen.
• Niemals mehr als eine Schublade gleichzeitig öffnen oder ein Schubladenverriegelungs-
system außer Kraft setzen/entfernen.
Gewichtskapazität: Dieses Produkt fasst bis zu 4,5 kg (10 Pfund) pro Regalboden bis zu einem
Gesamtgewicht von 13,6 kg (30 Pfund). Bitte überlasten Sie das Produkt nicht, da die Gefahr von
Schäden und/oder schweren Verletzungen oder Tod besteht.

PARTS LIST
NO QTY DESCRIPTION
1 1PC
2 1PC
3 1PC
4 1PC
5 1PC
6 1PC
7 1PC
8 1PC
9
10
11
1PC
1PC
2PCS
Top Board
Left Side Panel
Right Side Panel
Bottom Board
Shelf
Upper Shelf
Cross Bar
Upper Back Board
Middle Back Board
Lower Back Board
Door
1
2
3
5
7
4
10
9
9
8
11
6

TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED

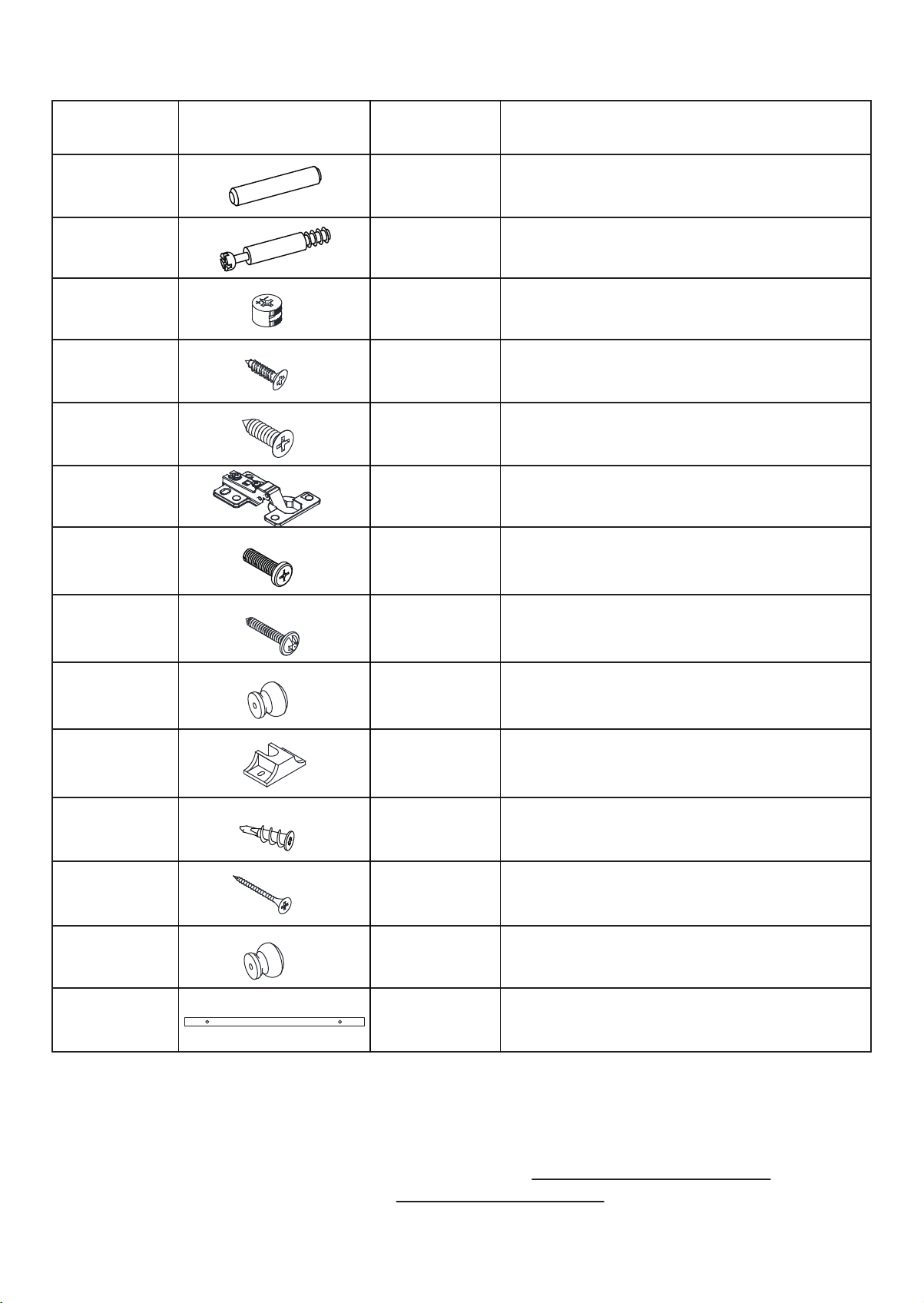

PARTS LIST
NO QTYPARTS DESCRIPTION
A22PCS
24PCS
Wood Dowel
B6PCS Cam Bolt
Cam Lock
D
1PC
1PC
E
F
Knob (Polished Chrome)
Knob (Dark Bronze)
Wall Mounting Paper Template
G
H
K
L
M
N
P
Q
J28PCS
6PCS
2PCS
2PCS
2PCS
2PCS
4PCS Hinge
Machine Screw (4x16mm)
Screw (3.5x12mm)
Screw (2.5x10mm)
To order replacement parts at no cost to you, email [email protected], call
1-(844)-223-5201 or order parts online at www.riverridgehome.com. Only valid in the United States.
If purchased outside of the United States, please contact retailer where purchased.
Plastic Door Pad
Screw (3x12mm)
2PCS
2PCS
Plastic Anchor
Screw (4x40mm)

3
5
7
6
AA
A
A
AA
D
14
23
B
BB
B
B
B

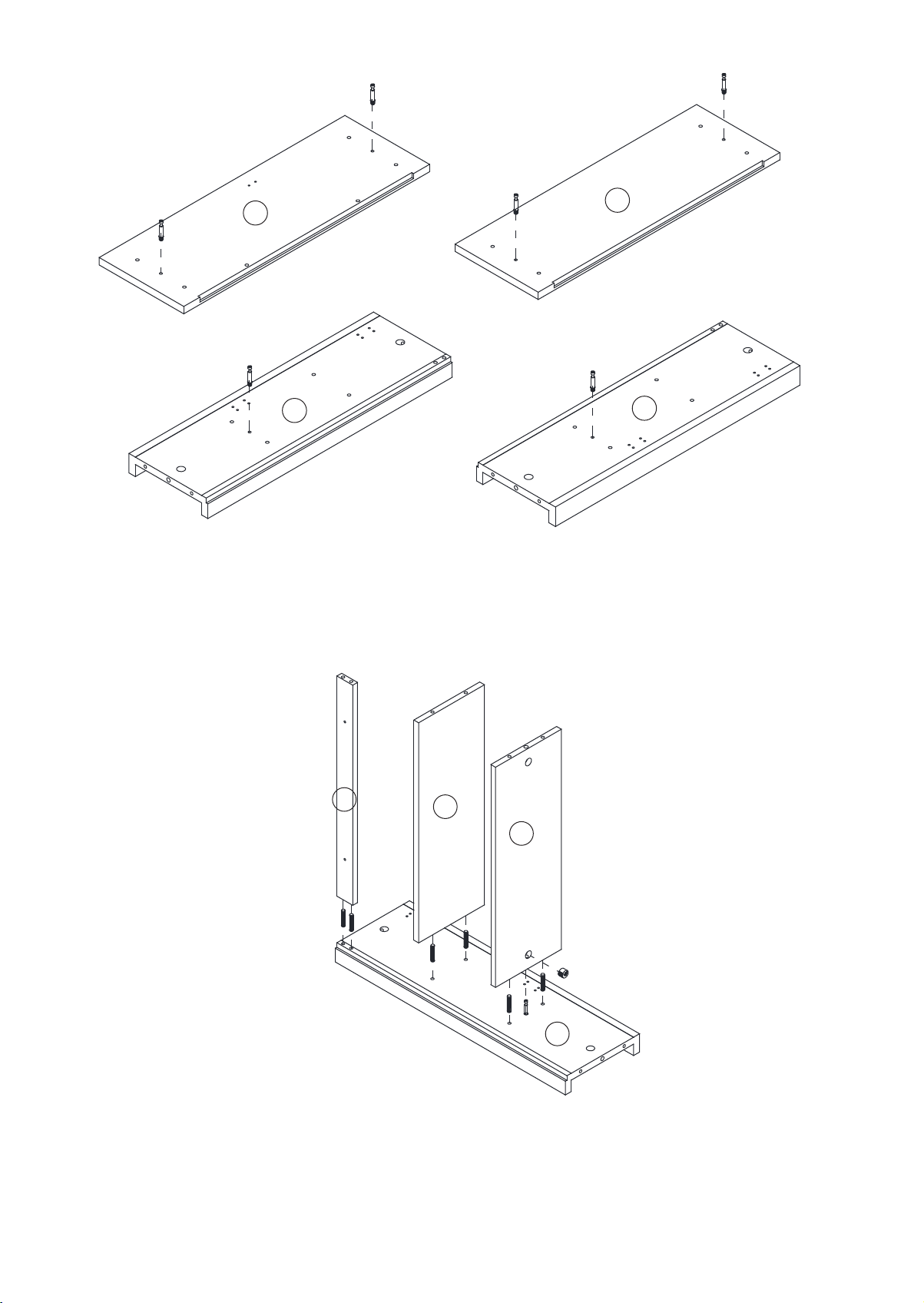

1. Screw 2 cam bolts (B) into cam bolt holes on top board (1).
2. Screw 2 cam bolts (B) into cam bolt holes on bottom board (4).
3. Screw 1 cam bolt (B) into cam bolt hole on left side panel (2).
4. Screw 1 cam bolt (B) into cam bolt hole on right side panel (3).
1. Insert 6 wood dowels (A) into wood dowel holes on right side panel (3).
2. Attach shelf (5), cross bar (6) and upper shelf (7) to right side panel (3) by inserting wood
dowels (A) into wood dowel holes and inserting cam bolt (B) into cam lock hole on shelf (5),
cross bar (6) and upper shelf (7).
3. Insert 1 cam lock (D) into cam lock hole on shelf (5), then rotate clockwise to secure
cam bolt (B) in place.
STEP 1
STEP 2

5
3
2
7
6
2
3
4
AA
A
A
A
A
A
A
A
A
D
D
D
1. Insert 4 wood dowels (A) into wood dowel holes on bottom board (4).
2. Attach bottom board (4) to left side panel (2) and right side panel (3) by inserting wood
dowels (A) into wood dowel holes and inserting cam bolts (B) into cam lock holes on left side
panel (2) and right side panel (3).
3. Insert 2 cam locks (D) into cam lock holes on left side panel (2) and right side panel (3),
then rotate clockwise to secure cam bolts (B) in place.
1. Insert 6 wood dowels (A) into wood
dowel holes on shelf (5), cross bar (6)
and upper shelf (7).
2. Attach left side panel (2) to shelf (5),
cross bar (6) and upper shelf (7) by inserting
wood dowels (A) into wood dowel holes
on left side panel (2) and inserting cam
bolt (B) into cam lock hole on shelf (5).
3. Insert 1 cam lock (D) into cam lock
hole on shelf (5), then rotate clockwise to
secure cam bolt (B) in place.
STEP 3
STEP 4

10
11
J
J
J
J
J
J
J
J
J
JJJ
J
J
J
J
J
JJ
JJ
J
J
J
J
J

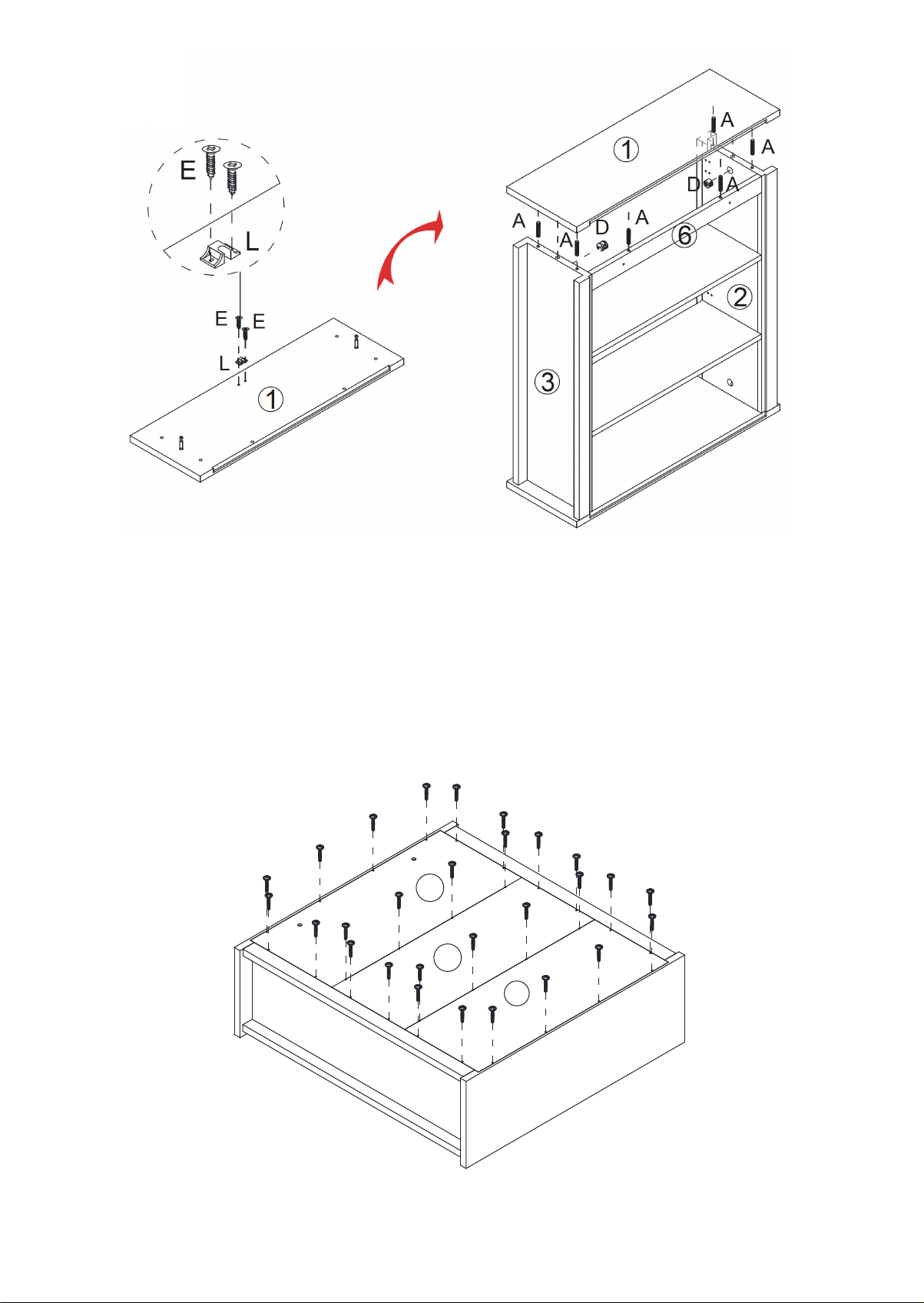

STEP 5
STEP 6
8
1. Attach upper back board (10), middle back board (11) and lower back board (8) to back of
cabinet by inserting 28 screws (J) through holes on upper back board (10), middle back
board (11) and lower back board (8), then tighten to back of cabinet.
1. Attach plastic door pad (L) to top board (1) by inserting 2 screws (E) through holes on
plastic door pad (L), then tighten to top board (1).
2. Insert 6 wood dowels (A) into wood dowel holes on top board (1).
3. Attach top board (1) to left side panel (2), right side panel (3) and cross bar (6) by inserting
wood dowels (A) into wood dowel holes and inserting cam bolts (B) into cam lock holes on
left side panel (2), right side panel (3) and cross bar (6).
4. Insert 2 cam locks (D) into cam lock holes on left side panel (2) and right side
panel (3), then rotate clockwise to secure cam bolts (B) in place.

9
9
9
9
3
2
2
F
F
F
F
F
F
F
F
F
FF
F
F
F
F
F
FF
F
F
F
H
H
K/P
G
G
K/P
X2

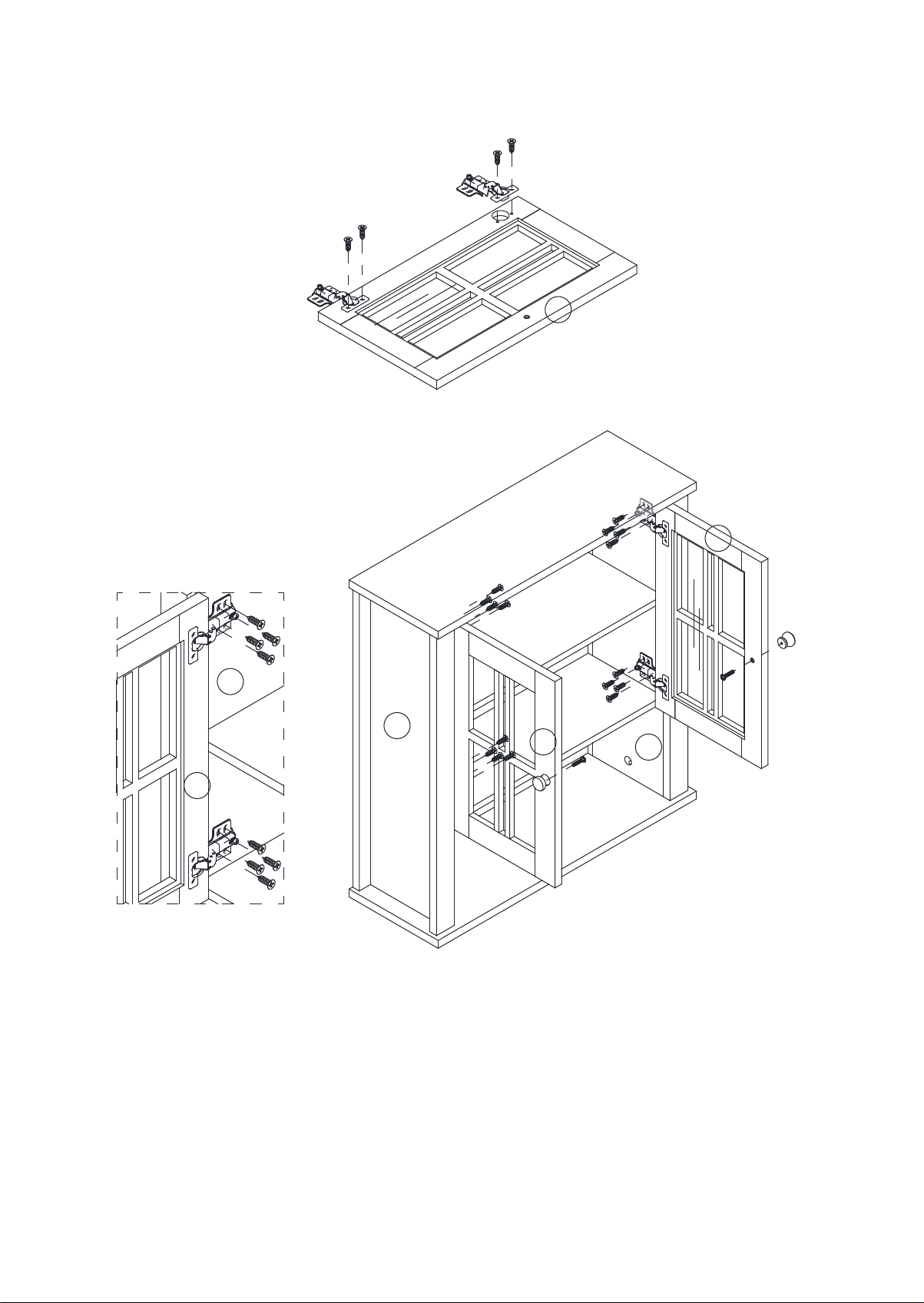

1. Attach 2 hinges (G) to door (9) by inserting 4 screws (F) through holes on 2 hinges (G), then
tighten to door (9).
2. Repeat above step to attach another 2 hinges (G) to another door (9).
3. Attach 1 door (9) to left side panel (2) by inserting 8 screws (F) through holes on 2 hinges (G),
then tighten to left side panel (2).
4. Attach 1 door (9) to right side panel (3) by inserting 8 screws (F) through holes on 2 hinges (G),
then tighten to right side panel (3).
5. Attach 2 knobs (K/P) to doors (9) by inserting 2 machine screws (H) through holes on doors (9),
then tighten to knobs (K/P).
STEP 7

STEP 8
ATTENTION ADULTS: Cabinet should be checked periodically for damage or
loose screws/parts. Take appropriate action necessary to correct hazards such as
tightening of screws and taking any damaged parts away from children.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
IMPORTANT:
Keep assembly instructions for future reference.
M
M
N
N
Option #1: Securing to Drywall
1. Using wall mounting paper template (Q) to determine position, screw 2 plastic anchors (M) into
drywall.
2. Insert 2 screws (N) through holes on inside of cabinet and into plastic anchors (M) and tighten.
Option #2: Securing to Drywall and Wood Stud
1. Insert 2 screws (N) through holes on inside of cabinet, then tighten through drywall and into
wood stud.
DRYWALL
WALL ANCHOR
WITH SCREW
SCREW
ONLY
DRYWALL
OPTION #2OPTION #1
WOOD
STUD
NN

HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y
PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR
ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS
DAÑADAS O PIEZAS QUE FALTAN.
Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[email protected] o llame gratis al 1-(844)-223-5201 o pida piezas en línea en
www.riverridgehome.com. Solo válido en los Estados Unidos. Si realizó la compra fuera de los
Estados Unidos, comuníquese con la tienda donde lo compró.
LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Panel izquierdo
1
3
Panel derecho
1
4
Tablero inferior
1
5
Repisa
1
6
Barra transversal
1
7
Repisa superior
1
8
Tablero trasero inferior
1
9
Puerta
2
10
Tablero trasero superior
1
11
Tablero central trasero
1
A
Pasador de madera
22
B
Perno de anclaje
6
D
Pestillo de leva
6
E
Tornillo (3x12mm)
2
F
Tornillo (3,5x12mm)
24
G
Bisagra
4
H
Tornillo para metales (4x16mm)
2
J
Tornillo (2,5x10mm)
28
K
Perilla (cromo pulido)
2
L
Tope de plástico de la puerta
1
M
Anclaje plástico
2
N
Tornillo (4x40mm)
2
P
Perilla (bronce oscuro)
2
Q
Plantilla de papel para ensamblaje en pared
1

PASO 1
1. Atornille los 2 pernos de anclaje (B) en los agujeros correspondientes del tablero superior (1).
2. Atornille los 2 pernos de anclaje (B) en los agujeros correspondientes del tablero base (4).
3. Atornille 1 perno de anclaje (B) en el agujero correspondiente del tablero lateral izquierdo (2).
4. Atornille 1 perno de anclaje (B) en el agujero correspondiente del tablero lateral derecho (3).
PASO 2
1. Inserte los 6 pasadores de madera (A) en los agujeros correspondientes del tablero derecho (3).
2. Fije la repisa (5), la barra transversal (6) y la repisa superior (7) al tablero lateral derecho (3)
insertando pasadores de madera (A) en los agujeros correspondientes y pernos de anclaje (B)
en los agujeros de los cierres de anclaje de la repisa (5), la barra transversal (6) y la repisa
superior (7).
3. Inserte 1 perno de anclaje (D) en el agujero correspondiente de la repisa (5) y, luego, gírelo
en el sentido de las agujas del reloj para ajustar los pernos de anclaje (B).
PASO 3
1. Inserte 6 pasadores de madera (A) en agujeros correspondientes de la repisa (5), la barra
transversal (6) y la repisa superior (7).
2. Ajuste el tablero lateral izquierdo (2) a la repisa (5), la barra transversal (6) y la repisa superior
(7) insertando pasadores de madera (A) en los agujeros correspondientes del tablero lateral
izquierdo (2) y un perno de anclaje (B) en el agujero del cierre de anclaje de la repisa (5).
3. Inserte 1 perno de anclaje (D) en el agujero correspondiente de la repisa (5) y, luego, gírelo
en el sentido de las agujas del reloj para ajustar los pernos de anclaje (B).
PASO 4
1. Inserte los 4 pasadores de madera (A) en los agujeros correspondientes del tablero base (4).
2. Fije el tablero base (4) al tablero lateral izquierdo (2) y el tablero lateral derecho (3) insertando
pasadores de madera (A) en los agujeros correspondientes y pernos de anclaje (B) en el
tablero lateral izquierdo (2) y el tablero lateral derecho (3).
3. Inserte 2 cierres de anclaje (D) en los agujeros correspondientes del tablero lateral izquierdo
(2) y el tablero lateral derecho (3) y, luego, gírelos en el sentido de las agujas del reloj para
ajustar los pernos de anclaje (B).
PASO 5
1. Fije el tope de plástico de la puerta (L) al tablero superior (1) insertando 2 tornillos (E) a través
de los agujeros del tope de plástico de la puerta (L) y, luego, apriételos al tablero superior (1).
2. Inserte los 6 pasadores de madera (A) en los agujeros correspondientes del tablero superior (1).
3. Fije el tablero superior (1) al tablero lateral izquierdo (2), el tablero lateral derecho (3) y la
barra transversal (6) insertando pasadores de madera (A) en los agujeros correspondientes y
pernos de anclaje (B) en los agujeros de los cierres de anclaje del tablero lateral izquierdo (2),
el tablero lateral derecho (3) y la barra transversal (6).
4. Inserte 2 cierres de anclaje (D) en los agujeros correspondientes del tablero lateral izquierdo
(2) y el tablero lateral derecho (3) y, luego, gírelos en el sentido de las agujas del reloj para
ajustar los pernos de anclaje (B).
PASO 6
1. Fije el tablero trasero superior (10), el tablero trasero central (11) y el tablero trasero inferior
(8) a la parte posterior del gabinete insertando 28 tornillos (J) a través de los agujeros del
tablero trasero superior (10), el tablero trasero central (11) y el tablero trasero inferior (8) y,
luego, ajústelos.

PASO 7
1. Fije las 2 bisagras (G) a la puerta (9) insertando 4 tornillos (F) a través de los agujeros de las
2 bisagras (G) y, luego, ajústelos a la puerta (9).
2. Repita el paso anterior para fijar las otras 2 bisagras (G) a la otra puerta (9).
3. Fije 1 puerta (9) al tablero lateral izquierdo (2) insertando 8 tornillos (F) a través de los
agujeros de las 2 bisagras (G) y, luego, ajústelos al tablero lateral izquierdo (2).
4. Fije 1 puerta (9) al tablero lateral derecho (3) insertando 8 tornillos (F) a través de los agujeros
de las 2 bisagras (G) y, luego, ajústelos al tablero lateral derecho (3).
5. Fije las 2 perillas (K/P) a las puertas (9) insertando 2 tornillos de punta plana (H) a través de
los agujeros de las puertas (9) y, luego, ajústelos a las perillas (K/P).
PASO 8
Opción n.º 1: Fijar a una pared de yeso
1. Atornille los 2 anclajes plásticos (M) a la pared de yeso usando una plantilla de papel para
ensamblaje en pared a fin de determinar la posición.
2. Inserte los 2 tornillos (N) a través de los agujeros del interior del gabinete y en los anclajes
plásticos (M) y ajústelos.
Opción n.º 2: Fijar a una pared de yeso y a un montante de madera
1. Inserte los 2 tornillos (N) a través de los agujeros del interior del gabinete, luego ajuste a
través de la pared de yeso y en el montante de madera.
Atención adultos: Deben revisar el gabinete periódicamente para ver si hay
tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir
los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños.
ADVERTENCIA Asegúrese de que su artículo esté
fijo a la pared, según las instrucciones de ensamblaje.
INSTRUCCIONES DE CUIDADO:
Limpiar con un paño humedecido en agua. Secar con un paño limpio.
IMPORTANTE:
Guarde las instrucciones de ensamblaje
para futuras referencias.

LISTE DES PIÈCES
Nº
DESCRIPTION
QTÉ
1
Plaque supérieure
1
2
Panneau latéral gauche
1
3
Panneau latéral droit
1
4
Plaque inférieure
1
5
Étagère
1
6
Barre transversale
1
7
Étagère supérieure
1
8
Plaque arrière inférieure
1
9
Porte
2
10
Plaque arrière supérieure
1
11
Plaque arrière intermédiaire
1
A
Goujon en bois
22
B
Vis de came
6
D
Verrou de came
6
E
Vis (3x12mm)
2
F
Vis (3,5x12mm)
24
G
Charnière
4
H
Vis mécanique (4x16mm)
2
J
Vis (2,5x10mm)
28
K
Bouton (Chrome poli)
2
L
Coussinet de porte en plastique
1
M
Ancrage en plastique
2
N
Vis (4x40mm)
2
P
Bouton (Bronze foncé)
2
Q
Modèle en papier de montage mural
1
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE : TOURNEVIS À TÊTE PLATE ET À POINTE
CRUCIFORME (NON FOURNIS). NOUS DÉCONSEILLONS D’UTILISER UN TOURNEVIS
ÉLECTRIQUE POUR L’ASSEMBLAGE. N’UTILISEZ PAS CET ARTICLE SI UNE PIÈCE EST
MANQUANTE OU ENDOMMAGÉE.
Pour commander sans frais des pièces de rechange, envoyez un courriel à l’adresse
[email protected], appelez le 1-(844)-223-5201 ou commandez les pièces en ligne sur
www.riverridgehome.com. Uniquement valable aux États-Unis. En cas d’achat en dehors des
États-Unis, veuillez communiquer avec le détaillant où vous avez effectué l’achat.

ÉTAPE 1
1. Vissez 2 boulons à came (B) dans les trous de boulons à came sur la planche supérieure (1).
2. Vissez 2 boulons à came (B) dans les trous de boulons à came sur la planche inférieure (4).
3. Vissez 1 boulon à came (B) dans le trou de boulon à came sur le panneau latéral gauche (2).
4. Vissez 1 boulon à came (B) dans le trou de boulon à came sur le panneau latéral droit (3).
ÉTAPE 2
1. Insérez 6 chevilles à bois (A) dans les trous de chevilles du panneau latéral droit (3).
2. Fixez l’étagère (5), la barre transversale (6) et l’étagère supérieure (7) au panneau latéral droit
(3) en insérant des chevilles en bois (A) dans les trous de chevilles et en insérant un boulon à
came (B) dans le trou de verrouillage à came de l’étagère (5), de la barre transversale (6) et
de l’étagère supérieure (7).
3. Insérez 1 verrou à came (D) dans le trou de verrouillage à came de l’étagère (5), puis tournez
dans le sens des aiguilles d’une montre pour maintenir le boulon à came (B) en place.
ÉTAPE 3
1. Insérez 6 chevilles à bois (A) dans les trous de chevilles à bois de l’étagère (5), de la barre
transversale (6) et de l’étagère supérieure (7).
2. Fixez le panneau latéral gauche (2) à l’étagère (5), à la barre transversale (6) et à l’étagère
supérieure (7) en insérant des chevilles à bois (A) dans les trous de chevilles du panneau
latéral gauche (2) et en insérant un boulon à came (B) dans le trou de verrouillage à came de
l’étagère (5).
3. Insérez 1 verrou à came (D) dans le trou de verrouillage à came de l’étagère (5), puis tournez
dans le sens des aiguilles d’une montre pour maintenir le boulon à came (B) en place.
ÉTAPE 4
1. Insérez 4 chevilles à bois (A) dans les trous de chevilles sur la planche inférieure (4).
2. Fixez la planche inférieure (4) sur le panneau latéral gauche (2) et le panneau latéral droit (3)
en insérant des chevilles à bois (A) dans les trous de cheville et en insérant des boulons à
came (B) dans les trous de verrouillage à came sur le panneau latéral gauche (2) et le
panneau latéral droit (3).
3. Insérez 2 verrous à came (D) dans les trous de verrous à came sur le panneau latéral gauche
(2) et le panneau latéral droit (3), puis tournez dans le sens des aiguilles d’une montre pour
maintenir les vis de came (B) en place.
ÉTAPE 5
1. Fixez le coussinet de porte en plastique (L) à la planche supérieure (1) en insérant 2 vis (E)
dans les trous du coussinet de porte en plastique (L), puis vissez-les à la planche supérieure
(1).
2. Insérez 6 chevilles à bois (A) dans les trous de chevilles sur la planche supérieure (1).
3. Fixez la planche supérieure (1) sur le panneau latéral gauche (2), le panneau latéral droit (3)
et la barre transversale (6) en insérant des chevilles à bois (A) dans les trous de chevilles et
en insérant des boulons à came (B) dans les trous de verrouillage à came sur le panneau
latéral gauche (2), le panneau latéral droit (3) et la barre transversale (6).
4. Insérez 2 verrous à came (D) dans les trous de verrous à came sur le panneau latéral gauche
(2) et le panneau latéral droit (3), puis tournez dans le sens des aiguilles d’une montre pour
maintenir les vis de came (B) en place.
ÉTAPE 6
2. Fixez la planche arrière supérieure (10), la planche arrière intermédiaire (11) et la planche
arrière inférieure (8) à l’arrière du meuble en insérant 28 vis (J) dans des trous de la planche
arrière supérieure (10), de la planche arrière intermédiaire (11) et de la planche arrière
inférieure (8), puis vissez à l’arrière de l’armoire.

ÉTAPE 7
1. Fixez 2 charnières (G) sur la porte (9) en insérant 4 vis (F) dans les trous des 2 charnières
(G), puis vissez-les à la porte (9).
2. Répétez l’étape ci-dessus pour fixer 2 autres charnières (G) à une autre porte (9).
3. Fixez 1 porte (9) sur le panneau latéral gauche (2) en insérant 8 vis (F) dans les trous des
2 charnières (G), puis en les vissant dans le panneau latéral gauche (2).
4. Fixez 1 porte (9) sur le panneau latéral droit (3) en insérant 8 vis (F) dans les trous des
2 charnières (G), puis en les vissant dans le panneau latéral droit (3).
5. Fixez 2 boutons (K/P) aux portes (9) en insérant 2 vis mécaniques (H) dans les trous des
portes (9), puis en les vissant sur les boutons (K/P).
ÉTAPE 8
Option 1 : Fixation sur des cloisons sèches
1. En utilisant un gabarit de papier de montage mural (Q) pour déterminer la position, vissez
2 ancrages en plastique (M) dans la cloison sèche.
2. Insérez 2 vis (N) dans les trous à l’intérieur de l’armoire et dans les ancrages en plastique (M)
et vissez-les.
Option 2 : Fixation sur des cloisons sèches et des montants en bois
1. Insérez 2 vis (N) dans les trous à l’intérieur de l’armoire, puis vissez-les à travers la cloison
sèche et dans le montant en bois.
NÉCESSITE L’ATTENTION DES ADULTES : Vérifiez régulièrement si l’armoire est
endommagée, si des vis sont desserrées ou si des pièces sont détachées.
Pour éliminer les dangers, prenez les mesures nécessaires, comme serrer
les vis et éloigner les pièces endommagées des enfants.
AVERTISSEMENT Vérifiez que votre
article est bien fixé sur le mur, conformément
aux instructions d’assemblage.
INSTRUCTIONS D’ENTRETIEN:
Nettoyez avec un chiffon humide. Séchez avec un chiffon propre.
IMPORTANT:
Conservez les instructions d’assemblage
pour toute référence ultérieure

TEILELISTE
Nr.
BESCHREIBUNG
ANZ.
1
Oberstes Brett
1
2
Linkes Seitenteil
1
3
Rechtes Seitenteil
1
4
Unterstes Brett
1
5
Regalboden
1
6
Querleiste
1
7
Oberer Regalboden
1
8
Untere Rückwand
1
9
Tür
2
10
Obere Rückwand
1
11
Mittlere Rückwand
1
A
Holzdübel
22
B
Korpusverbinder-Bolzen
6
D
Korpusverbinder-Exzentergehäuse
6
E
Schraube (3x12mm)
2
F
Schraube (3,5x12mm)
24
G
Scharnier
4
H
Maschinenschraube (4x16mm)
2
J
Schraube (2,5x10mm)
28
K
Knauf (poliertes Chrom)
2
L
Kunststoff-Türanschlag
1
M
Kunststoffdübel
2
N
Schraube (4x40mm)
2
P
Knauf (dunkelbronzefarben)
2
Q
Papiervorlage für Wandmontage
1
FÜR DIE MONTAGE BENÖTIGTE WERKZEUGE: FLACH- UND
KREUZSCHLITZSCHRAUBENDREHER (NICHT ENTHALTEN). DIE VERWENDUNG
EINES ELEKTRISCHEN SCHRAUBENDREHERS WIRD FÜR DIE MONTAGE
NICHT EMPFOHLEN. VERWENDEN SIE DEN ARTIKEL NICHT, WENN TEILE
FEHLEN ODER BESCHÄDIGT SIND.
Um kostenlos Ersatzteile zu bestellen, senden Sie eine E-Mail an [email protected],
rufen Sie unter [phone] an, oder bestellen Sie Teile online unter
www.riverridgehome.com. Nur gültig in den Vereinigten Staaten.
Wenn Sie außerhalb der Vereinigten Staaten gekauft haben,
wenden Sie sich bitte an den Händler, bei dem Sie gekauft haben.

SCHRITT 1
1. Schrauben Sie 2 Korpusverbinder-Bolzen (B) in die Korpusverbinder-Bolzenbohrungen des
obersten Bretts (1).
2. Schrauben Sie 2 Korpusverbinder-Bolzen (B) in die Korpusverbinder-Bolzenbohrungen des
untersten Bretts (4).
3. Schrauben Sie 1 Korpusverbinder-Bolzen (B) in die Korpusverbinder-Bolzenbohrung des
linken Seitenteils (2).
4. Schrauben Sie 1 Korpusverbinder-Bolzen (B) in die Korpusverbinder-Bolzenbohrung des
rechten Seitenteils (3).
SCHRITT 2
1. Setzen Sie 6 Holzdübel (A) in die Holzdübelbohrungen des rechten Seitenteils (3) ein.
2. Befestigen Sie den Regalboden (5), die Querleiste (6) und den oberen Regalboden (7) am
rechten Seitenteil (3), indem Sie die Holzdübel (A) in die Holzdübelbohrungen einsetzen und
den Korpusverbinder-Bolzen (B) in die Korpusverbinder-Exzentergehäusebohrung des
Regalbodens (5), der Querleiste (6) und des oberen Regalbodens (7) stecken.
3. Setzen Sie 1 Korpusverbinder-Exzentergehäuse (D) in die Korpusverbinder-
Exzentergehäusebohrung des Regalbodens (5) ein und drehen Sie es dann im Uhrzeigersinn,
um den Korpusverbinder-Bolzen (B) zu fixieren.
SCHRITT 3
1. Setzen Sie 6 Holzdübel (A) in die Holzdübelbohrungen des Regalbodens (5), der
Querleiste (6) und des oberen Regalbodens (7) ein.
2. Bringen Sie das linke Seitenteil (2) am Regalboden (5), an der Querleiste (6) und am oberen
Regalboden (7) an, indem Sie die Holzdübel (A) in die Holzdübelbohrungen des linken
Seitenteils (2) einsetzen und den Korpusverbinder-Bolzen (B) in die Korpusverbinder-
Exzentergehäusebohrung des Regalbodens (5) einsetzen.
3. Setzen Sie 1 Korpusverbinder-Exzentergehäuse (D) in die Korpusverbinder-
Exzentergehäusebohrung des Regalbodens (5) ein und drehen Sie es dann im Uhrzeigersinn,
um den Korpusverbinder-Bolzen (B) zu fixieren.
SCHRITT 4
1. Setzen Sie 4 Holzdübel (A) in die Holzdübelbohrungen des untersten Bretts (4) ein.
2. Bringen Sie das unterste Brett (4) am linken Seitenteil (2) und am rechten Seitenteil (3) an,
indem Sie die Holzdübel (A) in die Holzdübelbohrungen einsetzen und die Korpusverbinder-
Bolzen (B) in die Korpusverbinder-Exzentergehäusebohrungen des linken Seitenteils (2) und
des rechten Seitenteils (3) einsetzen.
3. Setzen Sie 2 Korpusverbinder-Exzentergehäuse (D) in die Korpusverbinder-
Exzentergehäusebohrungen des linken Seitenteils (2) und des rechten Seitenteils (3) ein und
drehen Sie sie dann im Uhrzeigersinn, um die Korpusverbinder-Bolzen (B) zu fixieren.
SCHRITT 5
1. Befestigen Sie den Kunststoff-Türanschlag (L) am obersten Brett (1), indem Sie
2 Schrauben (E) durch die Löcher im Kunststoff-Türanschlag (L) stecken und sie dann am
obersten Brett (1) festziehen.
2. Setzen Sie 6 Holzdübel (A) in die Holzdübelbohrungen des obersten Bretts (1) ein.
3. Bringen Sie das oberste Brett (1) am linken Seitenteil (2), am rechten Seitenteil (3) und an der
Querleiste (6) an, indem Sie die Holzdübel (A) in die Holzdübelbohrungen einsetzen und die
Korpusverbinder-Bolzen (B) in die Korpusverbinder-Exzentergehäusebohrungen des linken
Seitenteils (2), des rechten Seitenteils (3) und der Querleiste (6) einsetzen.
4. Setzen Sie 2 Korpusverbinder-Exzentergehäuse (D) in die Korpusverbinder-
Exzentergehäusebohrungen des linken Seitenteils (2) und des rechten Seitenteils (3) ein und
drehen Sie sie dann im Uhrzeigersinn, um die Korpusverbinder-Bolzen (B) zu fixieren.
