ASSEMBLY INSTRUCTIONS

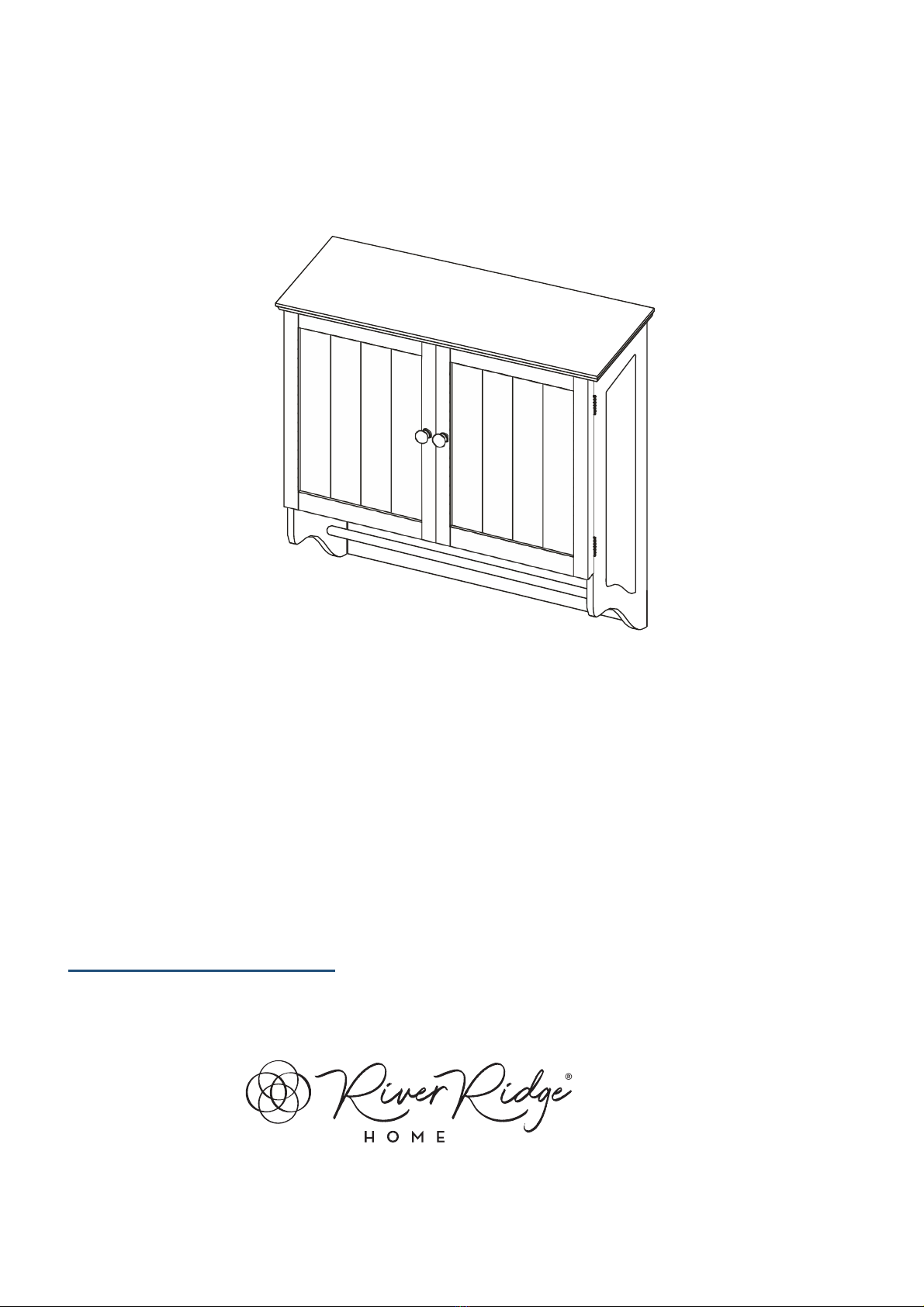

RiverRidge® Ashland 2 Door Wall Cabinet
ITEM# 06-084 White
ITEM# 06-085 Gray
ADULT ASSEMBLY REQUIRED
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children.
WARNING SEE FULL WARNING ON PAGE 2
Young children can be seriously injured or killed if furniture tips over. Don’t use
this item for a TV stand or place heavy objects on top of item. Always use
angle-braces or anchors to secure furniture to the wall.

THIS CABINET WILL HOLD UP TO 25 POUNDS PER SHELF OR A TOTAL OF 50
POUNDS. DO NOT LOAD EACH SHELF WITH MORE THAN 25 POUNDS. LOADING
WITH MORE THAN 25 POUNDS PER SHELF MAY CAUSE DAMAGE TO THE CABINET
OR CAUSE SERIOUS INJURY OR DEATH.

PARTS LIST
NO
QTY
DESCRIPTION
1
1PC
Top board
2
1PC
Left side panel
3
1PC
Right side panel
4
1PC
Right door
5
1PC
Left door
6
1PC
Rear cross bar
7
1PC
Wood rod
8
1PC
Shelf
9
1PC
Bottom board
10
1PC
Lower back board
11
1PC
Upper back board
12
1PC
Middle back board

NO
PARTS
QTY
DESCRIPTION
A
10PCS
Cam Bolt
B
10PCS
Cam Lock
C
16PCS
Wood Dowel
D
4PCS
Metal Hinge
E
1PC
Magnet
F
2PCS
Magnet Plate
G
2PCS
Knob
H
2PCS
Machine Screw 4x20mm
J
18PCS
Wood Screw 3x10mm
K
2PCS
Screw 3x14mm
M
20PCS
Back Board Screw 2.5x12mm
N
2PCS
Long Screw 4x40mm
O
2PCS
Plastic Anchor
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT
INCLUDED) THE USE OF POWER SCREWDRIVER IS NOT RECOMMENDED

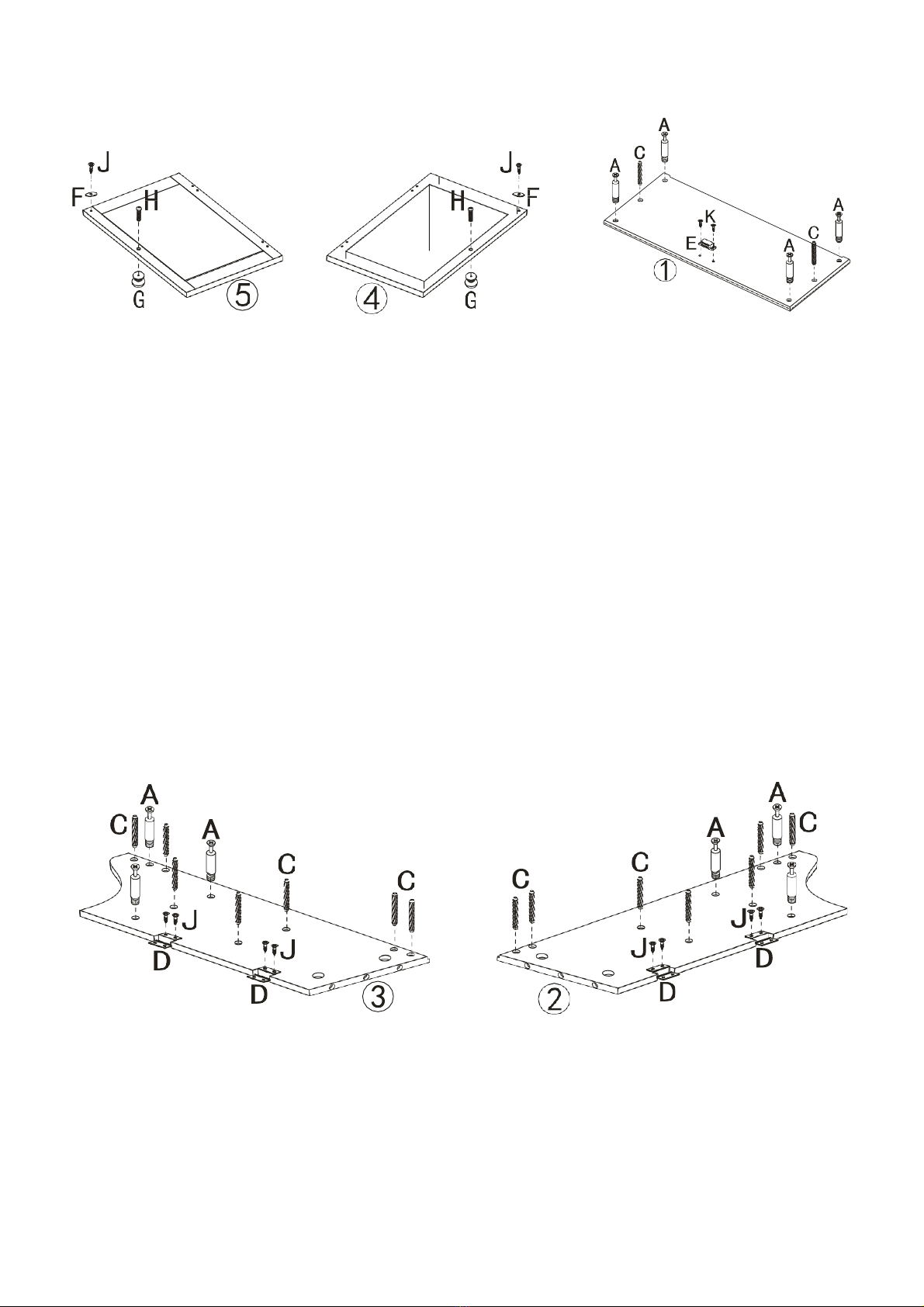

STEP 1
1. Attach magnet plate (F) to left door (5) by inserting 1 wood screw (J) through hole on magnet plate
(F) then tighten to left door (5).
2. Attach knob (G) to left door (5) by inserting 1 machine screw (H) through hole on left door (5)
then tighten to left door (5).
3. Repeat above steps to assemble magnet plate (F) and knob (G) to right door (4).
4. Screw 4 cam bolts (A) into pre-threaded holes on top board(1).
5. Insert 2 wood dowels (C) into wood dowel holes on top board(1).
6. Attach magnet (E) to top board (1) by inserting 2 screws (K) through holes on magnet (E) then
tighten to top board (1).
STEP 2
1. Attach 2 metal hinges (D) to right side panel (3) by inserting 4 wood screws (J) through holes
on metal hinges (D) then tighten to right side panel(3).
2. Screw 3 cam bolts (A) into pre-threaded holes on right side panel (3).
3. Insert 7 wood dowels (C) into wood dowel holes on right side panel (3).
4. Repeat above steps for left side panel (2).

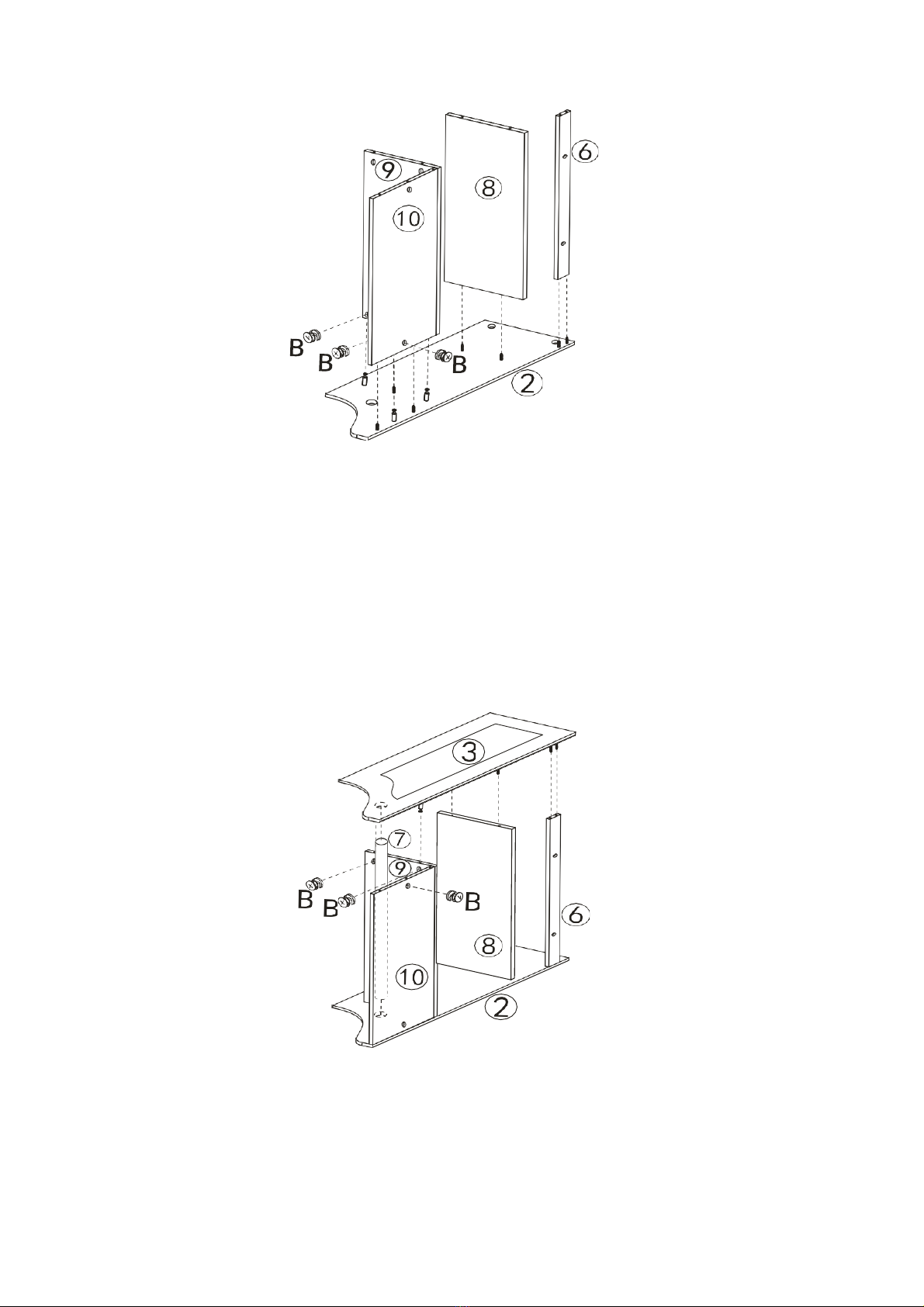

STEP 3

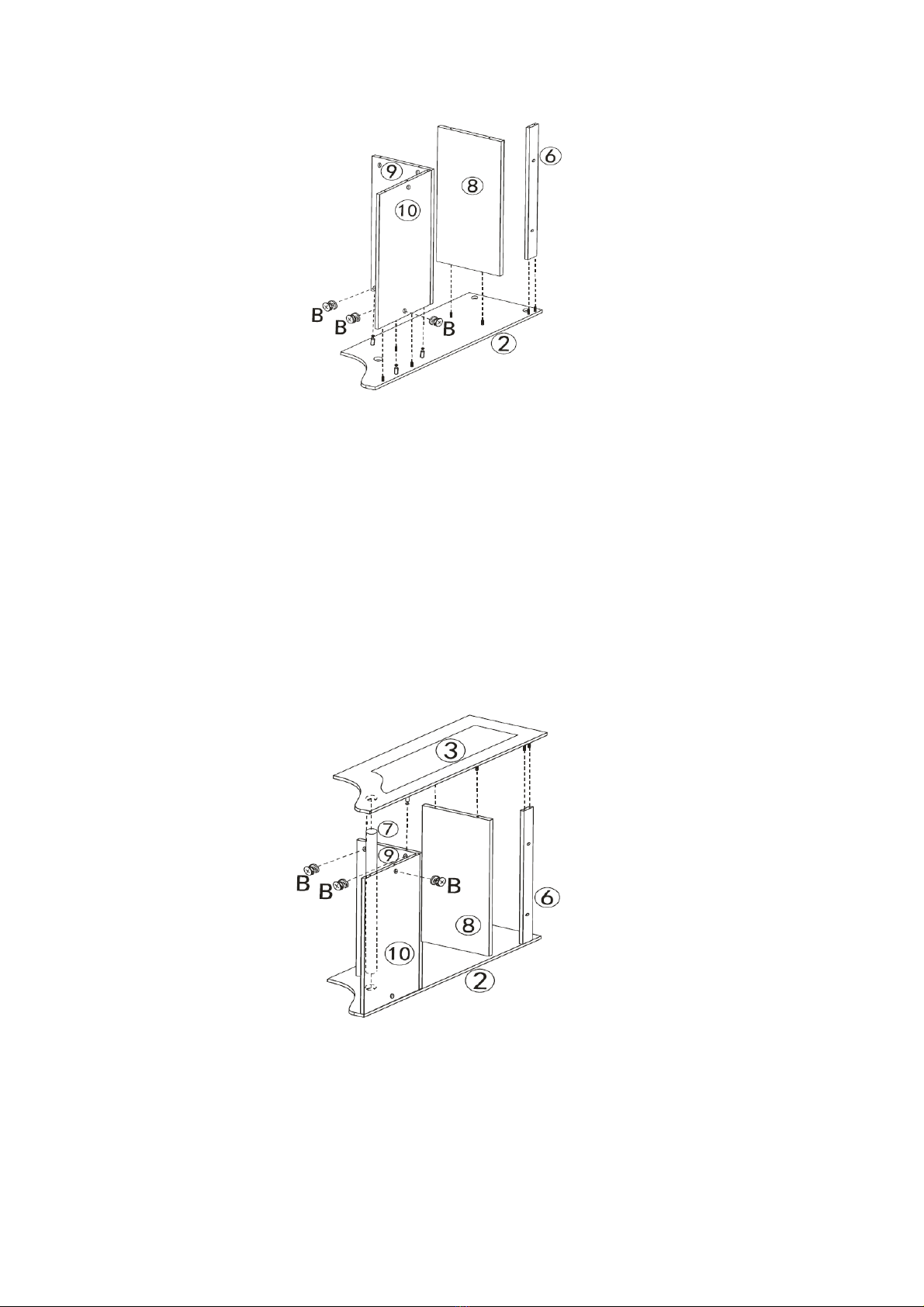

1. Attach rear cross bar (6), shelf (8), bottom board (9) and lower back board (10) to left side panel (2)
by inserting cam bolts and wood dowels into the cam lock and wood dowel holes on the rear cross
bar (6), shelf (8), bottom board (9) and lower back board (10).
2. Insert 3 cam locks (B) into cam lock holes on bottom board (9) and lower back board (10), then
rotate clockwise to secure cam bolts (A) in place.
STEP 4
1. Insert wood rod (7) into hole on the left side panel(2).
2. Attach right side panel (3) to rear cross bar (6), shelf (8), bottom board (9), lower back board (10)
and wood rod (7) by inserting wood rod (7) into hole on right side panel (3) and inserting wood
dowels and cam bolts into wood dowel holes and cam boltholes.
3. Insert 3 cam locks (B) into cam lock holes on bottom board (9) and lower back board (10), then
rotate clockwise to secure cam bolts in place.

STEP 5

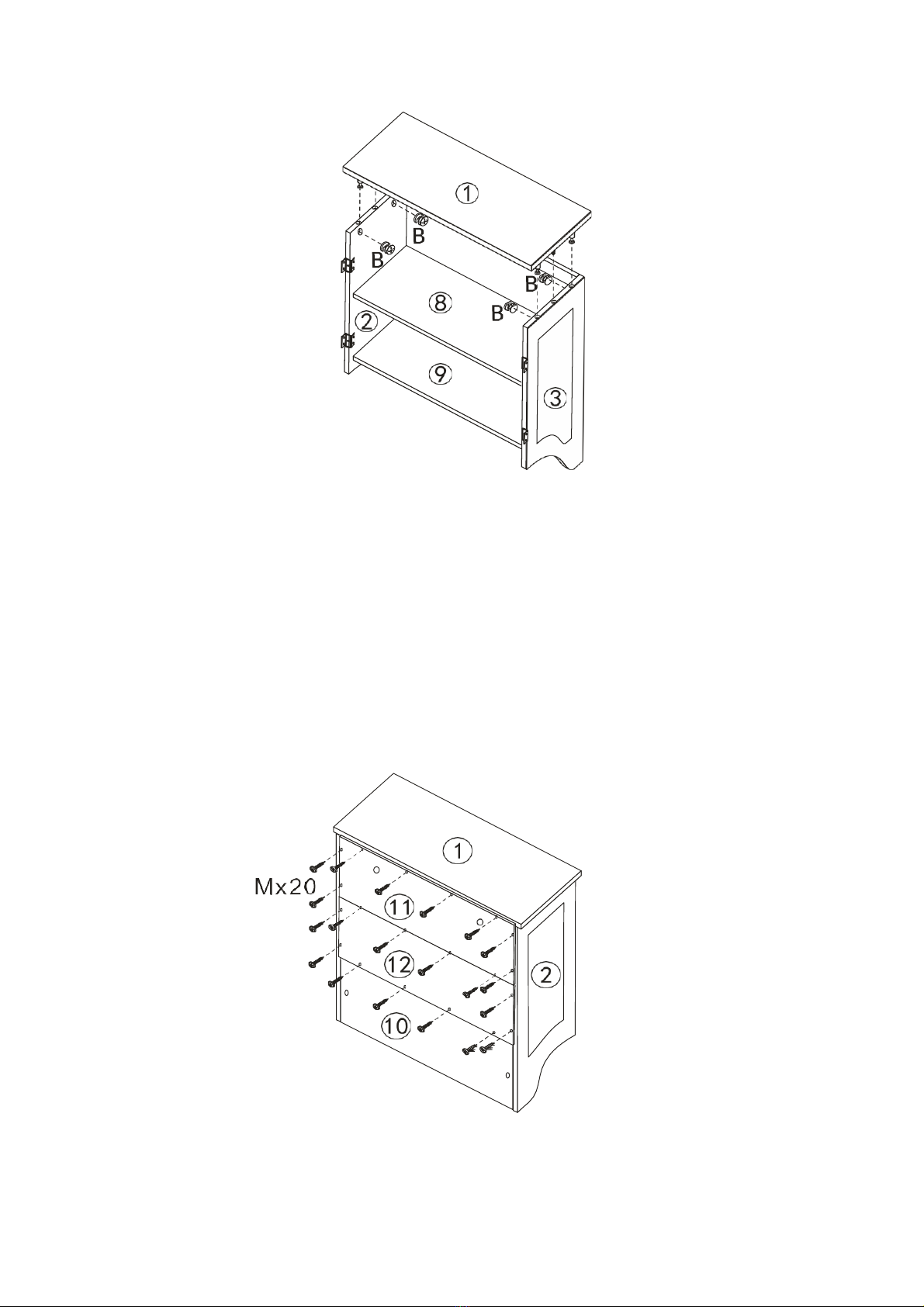

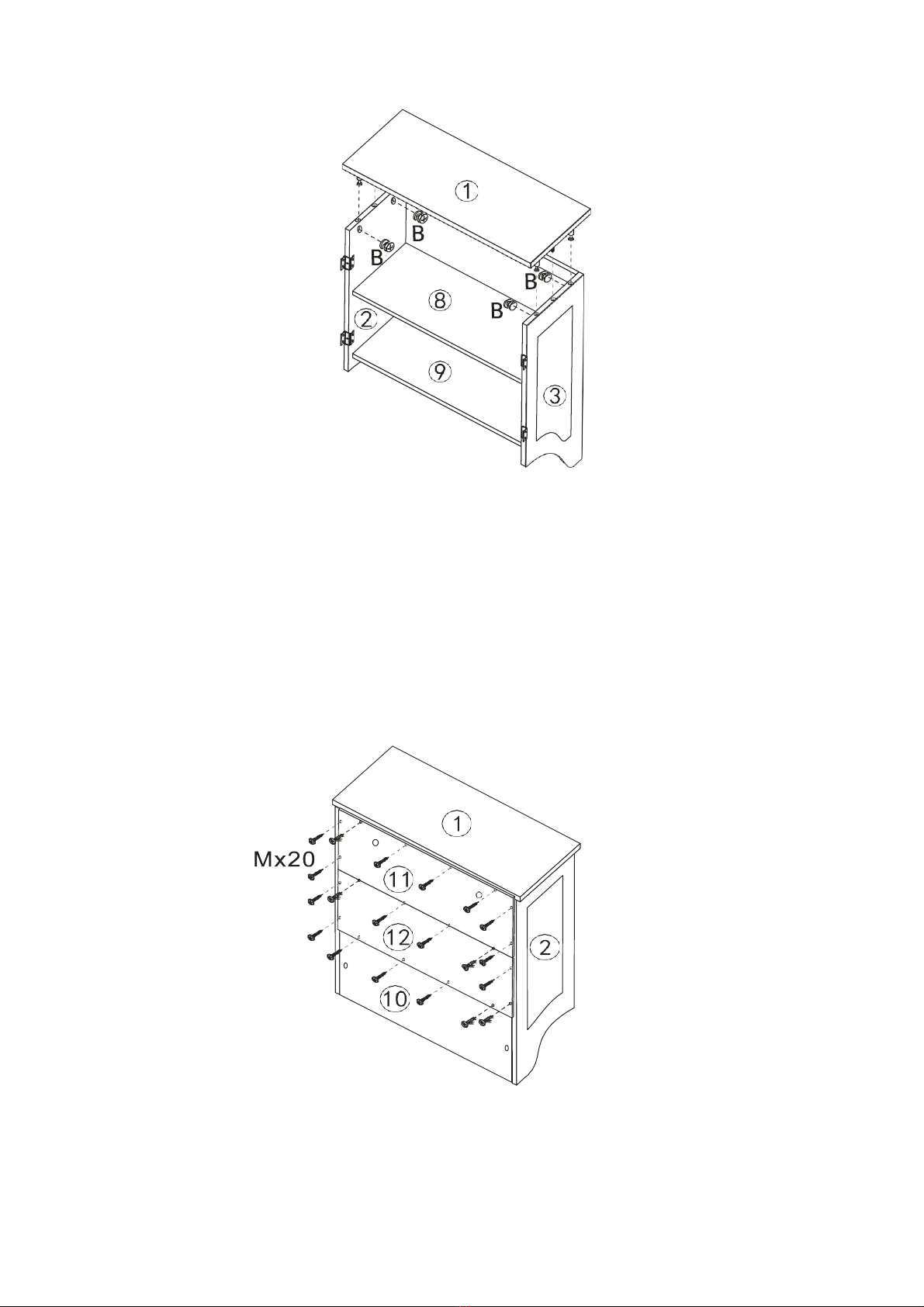

1. Attach top board (1) to pre-assembled unit by inserting cam bolts (A) into cam lock holes and
inserting wood dowels (C) into wood dowel holes on left side panel (2) and right side panel (3).
2. Insert 4 cam locks (B) into cam lock holes on left side panel (2) and right side panel (3), then rotate
clockwise to secure cam bolts in place.
STEP 6
1. Attach upper back board (11) and middle back board (12) to back of cabinet by inserting 20 screws
(M) through holes on upper back board (11) and middle back board (12) then tighten to back of
cabinet.

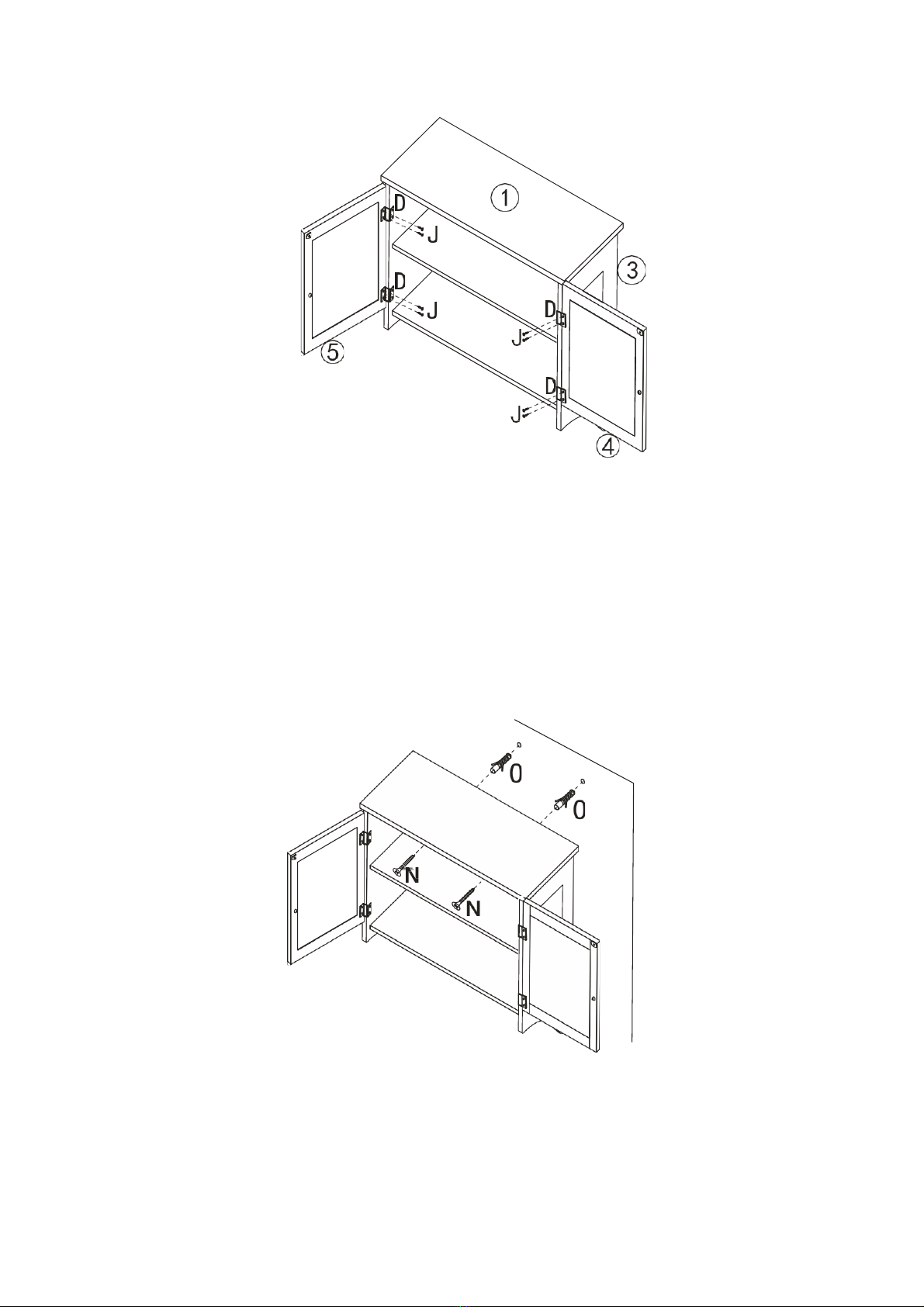

STEP 7
1. Attach left door (5) to left side panel (2) by inserting 4 wood screws (J) through holes on metal hinge
(D) then tighten to left door (5).
2. Repeat above step to assemble the right door(4).
STEP 8
1. Place template with drill hole position on the wall that you desire to hang the cabinet.
2. Drill 2 holes through hole position on thetemplate.
3. Insert 2 plastic anchors (O) into holes on the wall.
4. Attach the cabinet in place, then insert 2 long screws (N) through holes on the back of cabinet and
tighten cabinet to the wall.

Enjoy your new RiverRidge® Cabinet!
Thank you for purchasing this RiverRidge® Home item. We hope you
enjoy it and consider purchasing other RiverRidge® items.
To order replacement parts at no cost to you, email [e-mail],
call 1-(844)-223-5201 or order parts online at www.riverridgehome.com
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016

INSTRUCCIONES PARA EL ARMADO
ARMARIO PARA PARED CON 2 PUERTAS
ASHLAND de RiverRidge®
ARTÍCULO N.° 06-084 BLANCO
ARTÍCULO N.° 06-085. GRIS
REQUIERE QUE LO ARME UN ADULTO
Este producto requiere que lo arme un adulto debido a las piezas pequeñas. Se debe tener
cuidado al desempaquetar y armar este artículo para que las piezas pequeñas estén lejos
de los niños.
ADVERTENCIA
Los niños pequeños pueden sufrir lesiones serias o incluso la muerte, si el mueble se tumba.
No use este producto como mesa para un televisor.
Use sujetadores o riostras angulares para sujetar el mueble a la pared.

ESTE ARMARIO ACEPTARÁ HASTA 25 LIBRAS POR ESTANTE O SEA UN TOTAL DE 75
LIBRAS. NO PONGA MÁS DE 25 LIBRAS EN CADA ESTANTE. CARGARLO CON MÁS
DE 25 LIBRAS POR ESTANTE PODRÍA CAUSAR DAÑO AL ARMARIO O CAUSAR
SERIAS LESIONES O LA MUERTE.
ADVERTENCIA
SERIAS LESIONES O FATALES PUEDEN
OCURRIR SI SE TUMBA EL MUEBLE.
PARA AYUDAR A PREVENIR QUE SE TUMBE:
• Use siempre protectores para impedir que se
tumbe y/o sujetadores en la pared para aferrar el
mueble a la pared
• Ponga los artículos más pesados en los cajones o
estantes más bajos
• No ponga un televisor ni ningún otro objeto pesado
arriba de este producto
• Nunca deje que niños se suban o cuelguen de los
cajones, puertas o estantes del mueble
• Nunca abra más de un cajón por vez ni elimine o
saque las trabas del sistema de cajones

LISTA DE PIEZAS
N.O
CANT.
DESCRIPCIÓN
1
1 PIEZA
Tabla de arriba
2
1 PIEZA
Panel del lado izquierdo
3
1 PIEZA
Panel del lado derecho
4
1 PIEZA
Puerta derecha
5
1 PIEZA
Puerta izquierda
6
1 PIEZA
Barra cruzada trasera
7
1 PIEZA
Vara de madera
8
1 PIEZA
Estante
9
1 PIEZA
Tabla del fondo
10
1 PIEZA
Tabla trasera de abajo
11
1 PIEZA
Tabla trasera de arriba
12
1 PIEZA
Tabla trasera del medio

N.O
PIEZAS
CANT.
DESCRIPCIÓN
A
10 PIEZAS
PERNO DE LEVA
B
10 PIEZAS
TRABA DE LEVA
C
16 PIEZAS
CLAVIJA DE MADERA
D
4 PIEZAS
BISAGRA DE METAL
E
1 PIEZA
IMÁN
F
2 PIEZAS
PLACA CON IMÁN
G
2 PIEZAS
PERILLA
H
2 PIEZAS
TORNILLO PARA MÁQUINA
4 X 20 mm
J
18 PIEZAS
TORNILLO PARA MADERA
3 x 10 mm
K
2 PIEZAS
TORNILLO 3 x 14 mm
M
20 PIEZAS
TORNILLO DE LA TABLA TRASERA
2.5 x 12 mm
N
2 PIEZAS
TORNILLO LARGO 4 x 40 mm
O
2 PIEZAS
SUJETADOR DE PLÁSTICO
HERRAMIENTAS NECESARIAS PARA EL ARMADO: DESTORNILLADOR COMÚN Y
PHILLIPS (NO SE INCLUYE) NO SE RECOMIENDA EL USO DE UN
DESTORNILLADOR ELÉCTRICO
Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[e-mail] o llame gratis al 1-(844)-223-5201 o pida piezas en
línea en www.riverridgehome.com

PASO 1
1. Sujete la placa con imán (F) a la puerta izquierda (5) insertando 1 tornillo para madera (J) en
el agujero de la placa con imán (F) luego apriételo a la puerta izquierda (5).
2. Sujete la perilla (G) a la puerta izquierda (5) insertando 1 tornillo para máquina (H) en el agujero
de la puerta izquierda (5) y luego apriételo a la puerta izquierda (5).
3. Repita los pasos anteriores para armar la placa con imán (F) y la perilla (G) a la puerta derecha (4).
4. Atornille 4 pernos de leva (A) en los agujeros con rosca en la tabla de arriba(1).
5. Inserte 2 clavijas de madera (C) en losagujeros de las clavijas de madera en la tabla de arriba (1).
6. Sujete el imán (E) a la tabla de arriba (1) insertando 2 tornillos (K) en los agujeros del imán
(E) luego apriételos a la tabla de arriba (1).
PASO 2
1. Sujete 2 bisagras de metal (D) al panel del lado derecho (3) insertando 4 tornillos paramadera
(J) en los agujeros de las bisagras de metal (D), luego apriételos al panel del lado derecho (3).
2. Atornille 3 pernos de leva (A) en los agujeros con rosca en la tabla del lado derecho(3).
3. Inserte 7 clavijas de madera (C) en los agujeros de las clavijas de madera en el panel dellado
derecho (3).
4. Repita los pasos anteriores para el panel del lado izquierdo (2).

PASO 3
1. Sujete la barra cruzada trasera (6), el estante (8), la tabla del fondo (9) y la tabla trasera de abajo (10)
al panel del lado izquierdo (2) insertando los pernos de leva y las clavijas de madera en la traba de leva y
los agujeros de las clavijas de madera de la barra cruzada trasera (6), el estante (8), la tabla del fondo
(9) y la tabla trasera de abajo (10).
2. Inserte 3 trabas de leva (B) en los agujeros de la traba de leva del panel del fondo (9) y tabla
trasera de abajo (10), luego gírelas en el sentido de las manecillas del reloj para sujetar los pernos
de leva (A) en su lugar.
PASO 4
1. Inserte la vara de madera (7) en el agujero del panel del lado izquierdo (2).
2. Sujete el panel del lado derecho (3) a la barra cruzada trasera (6), el estante (8), la tabla del fondo
(9), la tabla trasera de abajo (10) y la vara de madera (7) insertando la vara de madera (7) en el
agujero del panel del lado derecho (3) e insertando las clavijas de madera y los pernos de leva en
los agujeros de las clavijas de madera y pernos de leva.
3. Inserte 3 trabas de leva (B) en los agujeros de la traba de leva del tabla del fondo (9) y tabla trasera
de abajo (10), luego gírelas en el sentido de las manecillas del reloj para sujetar los pernos de leva
en su lugar.

PASO 5
1. Sujete la tabla de arriba (1) a la unidad prearmada insertando los pernos de leva (A) en los
agujeros de las trabas de leva e insertando las clavijas de madera (C) en los agujeros de
las clavijas de madera en el panel del lado izquierdo (2) y panel del lado derecho (3).
2. Inserte 4 trabas de leva (B) en los agujeros de la traba de leva en el panel del lado izquierdo (2)
y el panel del lado derecho (3), luego gírelas en el sentido de las manecillas del reloj para
asegurar los pernos de leva en su lugar.
PASO 6
1. Sujete la tabla trasera de arriba (11) y la tabla trasera del medio (12) a la parte de atrás del
armario insertando 20 tornillos (M) en los agujeros de la tabla trasera de arriba (11) y tabla
trasera del medio (12) y luego apriételos a la parte de atrás del armario.

PASO 7
1. Sujete la puerta izquierda (5) al panel del lado izquierdo (2) insertando 4 tornillos de madera (J) en los agujeros
de las bisagras de metal (D) luego apriételas a la puerta izquierda(5).
2. Repita el paso anterior para armar la puerta derecha (4).
PASO 8
1. Ponga la plantilla con la posición del agujero de perforación en la pared donde deseecolgar
el armario.
2. Perfore 2 agujeros usando la posición del agujero de la plantilla.
3. Inserte 2 sujetadores de plástico (O) en los agujeros de la pared.
4. Sujete el armario en su lugar, luego inserte 2 tornillos largos (N) en los agujeros en la parte
trasera del armario y apriete el armario a la pared.
Pared

¡DISFRUTE SU NUEVO ARMARIO de RiverRidge®!
Atención adultos: Se debe inspeccionar periódicamente el armario para determinar si está
dañado o hay piezas o tornillos flojos. Tome las medidas apropiadas necesarias para
eliminar el peligro, tales como apretar los tornillos y mantener las piezas dañadas lejos de
los niños.
Gracias por comprar este producto RiverRidge® para el hogar.Esperamos que lo disfrute y
que considere comprar otros productos RiverRidge®.
Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[e-mail] o llame gratis al 1-(844)-223-5201 o pida piezas en línea en
www.riverridgehome.com
RiverRidge® es una marca registrada de Sourcing Solutions, Inc., Hudson, WI 54016.
