Rollei Candela 220 RGB User manual

Candela 220 RGB
Ultra-kompaktes COB-Dauerlicht
mit Bowens-S-Type-Halterung
Ultra-Compact COB Continuous Light
with Bowens S-Type Mount
www.rollei.de
Anleitung auf Deutsch
Manual in English
CANDELA

INHALT | CONTENT
Inhalt
Vor dem ersten Gebrauch ........................4
Bestimmungsgemäßer Gebrauch ..................4
Zeichenerklärung ..............................4
Sicherheitshinweise.............................5
Lieferumfang..................................8
Übersicht.....................................9
Aufbau und Kombinationsmöglichkeiten /
zusätzliches Equipment ........................10
Bedienung...................................14
Einstellungen des COB-Dauerlichts................22
Verbinden mit der App .........................25
Technische Daten .............................29
Entsorgung ..................................31
Konformität..................................31

3
Content
Before the First Use............................32
Intended Use ................................32
Explanation of Symbols.........................32
Safety Instructions ............................33
What‘s in the Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Overview....................................37
Structure and Possible Combinations
Additional Equipment .........................38
Operation ...................................42
Settings of the COB Continuous Light..............50
Connect with the App .........................53
Technical Data................................57
Disposal ....................................59
Conformity ..................................59

4
DEUTSCH
Vor dem ersten Gebrauch
Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die
Sicherheitshinweise aufmerksam durch.
Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät
für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät
nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung.Wenn Sie
das Gerät an Dritte weitergeben, gehört diese Anleitung zum Gerät
und muss mitgeliefert werden.
Bestimmungsgemäßer Gebrauch
Dieses Produkt ist nur als Foto- und Videobeleuchtung konzipiert. Es
darf nicht zu anderen Zwecken, und insbesondere nicht zur häus-
lichen Raumbeleuchtung, verwendet werden.
Zeichenerklärung
Die folgenden Symbole werden in dieser Bedienungsanleitung, auf
dem COB-Dauerlicht, seinem Zubehör oder auf der Verpackung
verwendet.
Mit diesem Symbol gekennzeichnete Produkte erfüllen alle
maßgeblichen Gemeinschaftsvorschriften des Europäi-
schen Wirtschaftsraums.
Mit diesem Zeichen gekennzeichnete Produkte werden mit
Gleichstrom betrieben.
Mit diesem Zeichen gekennzeichnete Produkte werden
mit Wechselstrom betrieben.

5
Zeichenerklärung
Geräte mit diesem Zeichen haben eine zusätzliche oder
verstärkte Isolierung und entsprechen der Schutzklasse II.
Nur für innen. Geräte mit diesem Zeichen dürfen nur im
Haus betrieben werden (trockene Umgebung).
Sicherheitshinweise
Gefahr durch elektrischen Strom!
Fehlerhafte elektrische Installationen oder eine übermäßige Netz-
spannung können Stromschlag verursachen.
– Schließen Sie das Produkt nur dann an, wenn die Netzspannung
der Steckdose mit den Angaben auf dem Typenschild überein-
stimmt.
– Das Produkt an eine leicht zugängliche Steckdose anschließen,
damit Sie es bei Problemen schnell vom Netz trennen können.
– Nur das mitgelieferte Netzkabel benutzen.
– Verwenden Sie das Produkt nicht, wenn es sichtbar beschädigt ist
oder wenn das Kabel defekt ist.
– Wenn das Produkt oder das Zubehör beschädigt ist, muss es durch
den Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte
Person ausgetauscht bzw. repariert werden, um Gefährdungen zu
vermeiden.
– Das Gehäuse darf nicht geöffnet und Reparaturen dürfen ausschließ-
lich von einem Fachmann ausgeführt werden. Wenden Sie sich
hierzu an eine Fachwerkstatt. Bei Reparaturen durch den Benutzer,
unsachgemäßem Anschluss oder Fehlbedienung werden jegliche
Haftung und alle Gewährleistungsansprüche ausgeschlossen.
– Das Produkt nicht mit einer externen Zeitschaltuhr benutzen.

6
DEUTSCH
Sicherheitshinweise
– Wenn Sie das Gerät für längere Zeit nicht benutzen, trennen Sie es
immer von der Stromquelle.
– Schützen Sie das Produkt vor Feuchtigkeit. Berühren Sie es nicht
mit nassen/feuchten Händen und tauchen Sie es nicht unter
Wasser.
– Dieses Produkt ist nicht wasserdicht! Benutzen Sie dieses Produkt
nicht im Regen oder in nassen Umgebungen. Berühren Sie das
Produkt niemals bei Gewitter.
– Bevor Sie die Strom- oder Akkuverbindung trennen, schalten Sie
das Gerät am Hauptschalter aus.
– Sorgen Sie für ausreichende Belüftung während des Betriebs. Das
Geräts niemals abdecken.
– Verwenden Sie das Gerät nur mit geeigneten, hochwertigen
V-Mount-Akkus.
– Nutzen oder lagern Sie das Gerät nicht bei hohen Temperaturen
oder in geschlossenen Räumen mit direkter Sonneneinstrahlung
und laden Sie währenddessen nicht die Akkus. Bei Umgebungs-
temperaturen von mehr als 40° C sollte das Produkt nicht mehr
genutzt werden.
– Zum Laden der Akkus trennen Sie sie vom Gerät. Verwenden Sie
nur das im Lieferumfang enthaltene Ladegerät zum Laden der
Akkus. Schließen Sie das Ladegerät für den Ladevorgang erst an
die zu ladenden Akkus und dann an das Stromnetz an.
– Öffnen oder beschädigen Sie die Akkus nicht, schließen Sie sie
nicht kurz, überbrücken Sie sie nicht und setzen Sie sie nicht zu
einem anderen Zweck ein.
– Halten Sie die Akkus fern von Kindern und Tieren, offenem Feuer
und Flüssigkeiten und setzen Sie sie nicht Temperaturen höher als
50° C aus.
– Entfernen Sie sofort den Akku und ggf. das Ladekabel bei un-
gewöhnlichen Geräuschen oder Gerüchen sowie Rauch aus dem
Gehäuse.

7
Sicherheitshinweise
Achtung!
– Niemals das Netzkabel als Tragegriff benutzen. Produkt und
Zubehör von offenen Flammen, heißen Oberflächen und leicht
entflammbaren Materialien fernhalten.
– Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr dar-
stellt.
– Knicken Sie das Netzkabel nicht und legen Sie es nicht über
scharfe Kanten.
Achtung!
Gefahr für Kinder und Personen mit eingeschränkten physi-
schen, sensorischen oder geistigen Fähigkeiten (z. B. teilweise
Behinderte, ältere Personen mit eingeschränkten körperlichen
und geistigen Fähigkeiten) oder mangelnder Erfahrung und
Know-how (z. B. ältere Kinder).
– Dieses Produkt kann von Personen mit eingeschränkten physi-
schen, sensorischen oder geistigen Fähigkeiten oder mangelnder
Erfahrung und Know-how benutzt werden, sofern diese beauf-
sichtigt werden oder eine Anleitung zur sicheren Verwendung
des Produktes erhalten haben und die sich aus dem Gebrauch
entstehenden möglichen Gefahren verstehen. Kinder dürfen mit
dem Produkt nicht spielen. Das Produkt darf von Kindern nicht ge-
reinigt oder gepflegt werden. Halten Sie Kinder unter acht Jahren
vom Produkt und den Zubehörteilen fern.
– Stecken Sie keine Gegenstände in das Produkt.
– Das Produkt während des Betriebs und Ladens nicht unbeaufsich-
tigt lassen.
– Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile
und die Verpackungsmaterialien von Kindern und Tieren fern, um
Unfällen und Erstickung vorzubeugen.

8
DEUTSCH
Sicherheitshinweise
– Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch
Zugführer während der Fahrt mit diesem Produkt. Der Fahrer kann
geblendet werden und so einen Unfall verursachen. Dieses gilt
auch für nicht aufgeführte Personen oder Gruppen, wenn durch
eine mögliche Blendung ein Unfall verursacht werden könnte.
– Leuchten Sie nicht direkt in die Augen von Personen und Tieren,
da dies zu Schädigungen der Netzhaut, Sehstörungen und sogar
zur Erblindung führen kann.
Hinweis: Nur zur Beleuchtung für fotografische Zwecke. Nicht für
die dauerhafte Raumbeleuchtung geeignet.
Lieferumfang
– COB-LED-Dauerlicht
– Verbindungsschiene für
Candela 120/220/330
– Schutzkappe
– Netzteil
– Kabel (3 Meter)
– Bedienungsanleitung

9
Übersicht
Effektmodus-Knopf
LED-Bildschirm
Modus-Knopf
Einstellungen-Taste
Rechtes Einstellrad
(Parameter)
Ein-/Ausschalt-Taste
DC-48-V-Stromanschluss
Linkes Einstellrad
(Optionen)
Frequenz-Knopf1)
Bowens-Halterung
COB-Kühlung
Verriegelungsgriff zur
Einstellung des Lampen-
winkels
Stativ-Halterung mit Neiger
Luftauslass
Führungsschiene
Lufteinlass
Lampengriff
Schirmhalterung
Schraube der
Schirmhalterung
Schraube der
Stativhalterung
1
2
11
3
12
4
5 13
6
14
7
15
8
16
9
21
9
3
4
58
7 6
10
14
15
16
17
18
19
20
11
12
13
17
18
19
10
20
1) Nur im Effektmodus
verwendbar.

10
DEUTSCH
Aufbau und Kombinationsmöglichkeiten
zusätzliches Equipment
1. Schutzkappe entfernen
– Entfernen Sie vor jedem Gebrauch die Schutzkappe und die
Schutzfolie, BEVOR Sie das COB-Dauerlicht anschalten.
– Um die Schutzkappe von dem Licht zu entfernen, drehen Sie diese
und ziehen sie dann nach vorne ab.
2. Montage und Demontage des Reflektors
– Reflektor (nicht im Lieferumfang enthalten) in die Bowens-
Halterung führen und drehen.
– Die Installation des Reflektors ist abgeschlossen, wenn ein Klicken
zu hören und der Reflektor eingerastet ist.
– Zur Entfernung des Reflektors schieben Sie die Bajonett-Entrie-
gelung nach hinten und drehen Sie den Reflektor entgegen des
Uhrzeigersinns.

11
Aufbau und Kombinationsmöglichkeiten
zusätzliches Equipment

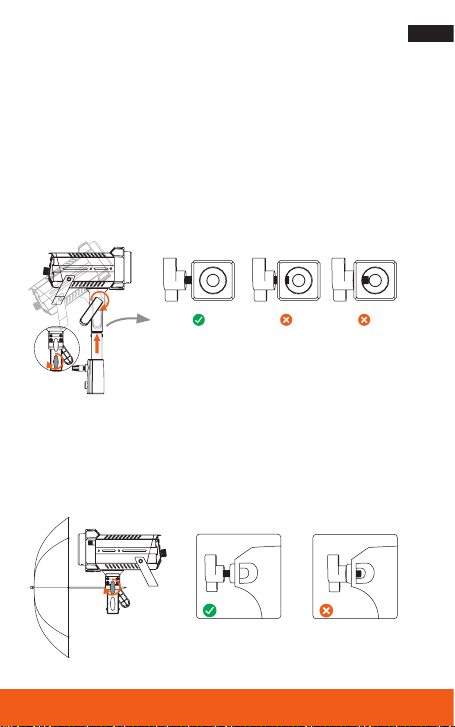

3. Anschluss des COB-Dauerlichts auf ein Stativ
– Drehen Sie die Schraube der Stativhalterung [20] so weit heraus,
dass Sie das Licht auf das Stativ setzen können.
– Setzen Sie dann das Licht mit der Halterung auf das Stativ und
ziehen Sie die Schraube der Halterung [20] zur Fixierung an.
– Stellen Sie den Neigungswinkel des Lichtes ein und ziehen Sie den
Verriegelungsgriff zur Einstellung des Lampenwinkels [12] wieder
fest.
4. Montage eines Studioschirms
– Stecken Sie den Griff des Schirms durch die Schirmhalterung [18].
Nach der Einstellung wird die Schraube [19] zur Fixierung ver-
riegelt.

12
DEUTSCH
Aufbau und Kombinationsmöglichkeiten
zusätzliches Equipment
5. Anschluss des Netzteils
– Montieren Sie den Netzadapter.
Hängen Sie den Netzadapter nicht
in die Luft, sondern verwenden
Sie die Drahtschlaufe am Adapter,
um es am Lampenständer aufzu-
hängen.
– Schließen Sie den
Netzadapter an, richten
Sie den Stift auf den
Gleichstromanschluss
des Lampenkörpers aus
und schließen das Kabel
an. Anschließendkönnen Sie das Licht einschalten.
– Bitte schalten Sie die Lampe aus, bevor Sie das Netzkabel ab-
ziehen. Beim vorsichtigen Abziehen des Netzkabels halten Sie die
Sicherheitssperre am Stecker gedrückt, bevor Sie ihn abziehen.
6. Anschluss eines Akkus
– Befestigen Sie den V-Mount-Akku (nicht im Lieferumfang enthal-
ten) an der Lampe, indem Sie die Verbindungsschiene für Candela
120/220/330 mit dem V-Mount-Adapter für Candela 120/220/330
(optional) verwenden.
– Schließen Sie das D-Tap-XLR-Stromkabel (nicht im Lieferumfang
enthalten) an, um die Lampe zu starten.

13
Aufbau und Kombinationsmöglichkeiten
zusätzliches Equipment
Hinweis:
– Bei der Nutzung eines 14,8 V V-Mount-Akkus beträgt die maxima-
le Helligkeit des Produkts 50 % der vollen Leistung.
– Wenn die Akkukapazität unzureichend ist, wird die Helligkeit der
Produktbeleuchtung angepasst, um die Gefahr einer Überhitzung
des Netzkabels durch zu hohen Strom zu vermeiden.
7. Mehrere Leuchten verbinden
Ausgestattet mit einer Verbindungs-
schiene für Candela 120/220/330
und einer Klemme für Candela
120/220/330 (nicht im Lieferumfang
enthalten) können die Leuchten
miteinander verbunden werden,
wobei bis zu drei Leuchten mitein-
ander kombiniert werden können.

14
DEUTSCH
Bedienung
Wichtig:
Ziehen Sie vor der ersten Verwendung des COB-Dauerlichts die
Schutzfolien auf der COB-LED-Einheit und dem Display ab. Entfernen
Sie vor jedem Gebrauch die Schutzkappe, BEVOR Sie das COB-Dau-
erlicht anschalten.
Drücken Sie den Ein-/Ausschalt-Taste [6], sodass das COB-Dauerlicht
aufleuchtet.
Candela 220 RGB

15
Bedienung

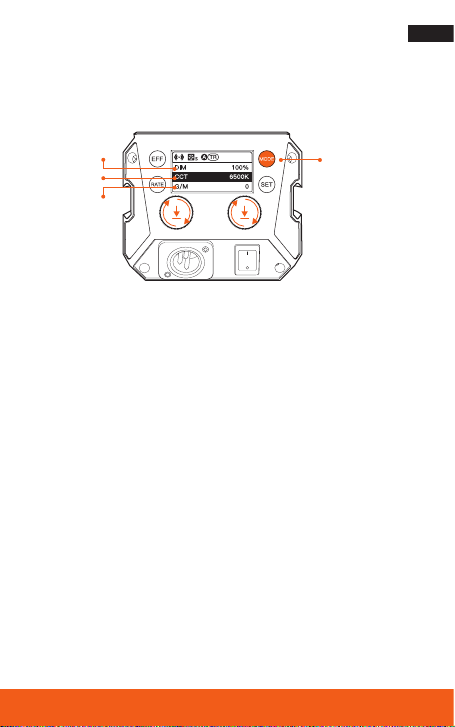

CCT-Modus
Drücken Sie kurz den Modus-Knopf [3], um zwischen CCT- und HSI-
Modus zu wechseln.
– Drehen Sie das linke Einstellrad (Optionen) [8], um zwischen
den Optionen (Farbtemperatur, Helligkeit und G/M-Balance) zu
wählen.
– Drehen Sie das rechte Einstellrad (Parameter) [5], um die Parame-
ter für Farbtemperatur, Helligkeit und G/M-Balance einzustellen:
Helligkeit (DIM): 0 – 100 %
Farbtemperatur (CCT): 2.700 – 6.500 K
G/M-Balance (G/M): Grün 10 – 1 – 0 – Magenta – 1 – 10
– Drücken Sie kurz auf das rechte Einstellrad (Parameter) [5], um
schnell zwischen den voreingestellten Parametern von Farbtempe-
ratur, Helligkeit und G/M-Balance zu wechseln:
Voreingestellte Helligkeiten: 0 %, 25 %, 50 %, 75 % und 100 %
Voreingestellte Farbtemperaturen: 2.700 K, 3.200 K, 4.000 K,
5.600 K und 6.500 K
G/M Gleichgewicht: Kurzer Druck, um zurück auf 0 zu springen
DIM (Helligkeit)
G/M Balance (Grün/
Magenta-Balance)
CCT (Farb-
temperatur)
Modus-Knopf

16
DEUTSCH
Bedienung
HSI-Modus
Drücken Sie kurz den Modus-Knopf [3], um zwischen CCT- und HSI-
Modus zu wechseln.
– Drehen Sie das linke Einstellrad (Optionen) [8], um zwischen den
Optionen (Farbton, Sättigung und Intensität) zu wählen.
– Drehen Sie das rechte Einstellrad (Parameter) [5], um die Para-
meter für Farbton, Sättigung und Intensität einzustellen:
Farbton (HUE): 0 – 359°
Sättigung (SAT): 0 – 100 %
Intensität (INT): 0 – 100 %
– Drücken Sie kurz auf das rechte Einstellrad (Parameter) [5], um
schnell zwischen den voreingestellten Parametern von Farbton,
Sättigung und Intensität zu wechseln:
Voreingestellte Farbtöne: 0°, 60°, 120°, 180°, 240° und 300°
Voreingestellte Sättigungen: 0 %, 25 %, 50 %, 75 % und 100 %
Voreingestellte Intensitäten: 0 %, 25 %, 50 %, 75 % und 100 %
HUE (Farbton)
Modus-Knopf
SAT
(Sättigung)
INT (Intensität)

17
Bedienung
Effektmodus (CCT)
– Drücken Sie kurz den Effektmodus-Knopf [1], um in den EFF-CCT-
Modus zu gelangen.
– Durch wiederholtes Drücken können Sie den Effekt wechseln. Ins-
gesamt können Sie aus 13 Effekten wählen (siehe Tabelle Seite 19).
– Drehen Sie das linke Einstellrad (Optionen) [8], um zwischen den
Optionen (Farbtemperatur und Helligkeit) zu wählen.
– Drehen Sie das rechte Einstellrad (Parameter) [5], um die Para-
meter einzustellen:
Helligkeit (DIM): 0 – 100 %
Farbtemperatur (CCT): 2.700 – 6.500 K
– Drücken Sie das rechte Einstellrad [5] kurz, um schnell zwischen
den voreingestellten Parametern zu wechseln.
Farbtemperatur: 2.700 K, 3.200 K, 4.300 K, 5.600 K und 6.500 K
Helligkeit: 0 %, 25 %, 50 %, 75 %, 100 %
– Drücken Sie kurz den Frequenz-Knopf (RATE) [9], um die Frequenz
des Effektes zu andern.
Es gibt die Level 1 – 5 und das Level Random.
Kurzes Drücken des Frequenz-Knopfes [9] verandert den Effekt
hinsichtlich Farbe, Geschwindigkeit oder Starke.
Farb-
temperatur
Helligkeit
Frequenz
EFF Modus-
Knopf
Frequenz-Knopf
Lichteffekt

18
DEUTSCH
Bedienung

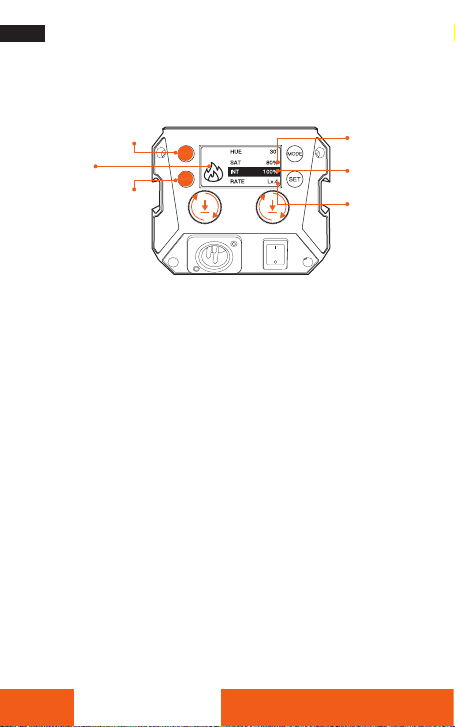

Effektmodus (HSI)
Drücken Sie kurz den Effektmodus-Knopf [1] und anschließend das
linke Einstellrad [8], um in den EFF-HSI-Modus zu wechseln.
– Durch wiederholtes Drücken des Effektmodus-Knopfes [1] können
Sie den Effekt wechseln. Insgesamt können Sie aus 13 Effekten
wählen (siehe Tabelle).
– Drehen Sie das linke Einstellrad (Optionen) [8], um zwischen den
Optionen (Farbton, Sättigung und Intensität) zu wählen.
– Drehen Sie das rechte Einstellrad (Parameter) [5], um die Para-
meter für Farbton, Sättigung und Intensität einzustellen:
Farbton (HUE): 0 – 359°
Sättigung (SAT): 0 – 100 %
Intensität (INT): 0 – 100 %
– Drücken Sie kurz auf das rechte Einstellrad (Parameter) [5], um
schnell zwischen den voreingestellten Parametern von Farbton,
Sättigung und Intensität zu wechseln:
Voreingestellte Farbtöne: 0°, 60°, 120°, 180°, 240° und 300°
Voreingestellte Sättigungen: 0 %, 25 %, 50 %, 75 % und 100 %
Voreingestellte Intensitäten: 0 %, 25 %, 50 %, 75 % und 100 %
– Drücken Sie kurz den Frequenz-Knopf (RATE) [9], um die Frequenz
des Effektes zu ändern.
– Es gibt die Level 1 – 5 und das Level Random.
– Kurzes Drücken des Frequenz-Knopfes [9] verändert den Effekt
hinsichtlich Farbe, Geschwindigkeit oder Stärke.
Farbtemperatur
Helligkeit
Frequenz
Lichteffekt-Modus-
Knopf (EFF)
EFF
Lichteffekt-
Frequenz-Knopf
(RATE)

19
Bedienung
Lichteffekte Candela 220 RGB
Feuer
CCT-
Modus
CCT: 1000 K – 10000 K
Dimmen: 0 % – 100 %
Frequenz: Lv1 – 5
HSI-
Modus
Farbton: 0° – 359°
Sättigung: 0 % – 100 %
Intensität: 0 % – 100 %
Frequenz: Lv1 – 5
Funken
CCT-
Modus
CCT: 2700 K – 6500 K + RANDOM
Dimmen: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5 + RANDOM
HSI-
Modus
Farbton: 0° – 359° + RANDOM
Sättigung: 0 % – 100 % + RANDOM
Intensität: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5 + RANDOM
CCT-Wechsel
CCT-
Modus
CCT: LOCK
Dimmen: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5
HSI-
Modus
Farbton: LOCK
Sättigung: 0 % – 100 % + RANDOM
Intensität: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5
Pulsieren
CCT-
Modus
CCT: 2700 K – 6500 K
Dimmen: 0 % – 100 %
Frequenz: Lv1 – 5
HSI-
Modus
Farbton: 0° – 359°
Sättigung: 0 % – 100 %
Intensität: 0 % – 100 %
Frequenz: Lv1 – 5
Leuchtfeuer –
Typ: Rot / weiß, blau / weiß, rot / blau
Dimmen: 0 % – 100 %
Frequenz: Lv1 – 5

20
DEUTSCH
Lichteffekte Candela 220 RGB
TV
CCT-
Modus
CCT: 2700 K – 6500 K + RANDOM
Dimmen: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5 + RANDOM
HSI-
Modus
Farbton: 0° – 359° + RANDOM
Sättigung: 0 % – 100 % + RANDOM
Intensität: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5 + RANDOM
Party
CCT-
Modus
CCT: 1000 K – 10000 K + RANDOM
Dimmen: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5 + RANDOM
HSI-
Modus
Farbton: 0° – 359° + RANDOM
Sättigung: 0 % – 100 % + RANDOM
Intensität: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5 + RANDOM
Explosion
CCT-
Modus
CCT: 1000 K – 10000 K + RANDOM
Dimmen: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5 + RANDOM
HSI-
Modus
Farbton: 0° – 359° + RANDOM
Sättigung: 0 % – 100 % + RANDOM
Intensität: 0 % – 100 % + RANDOM
Frequenz: Lv1 – 5 + RANDOM
Kaputte Glüh-
birne
CCT-
Modus
CCT: 2700 K – 6500 K
Dimmen: 0 % – 100 %
Frequenz: Lv1 – 5
HSI-
Modus
Farbton: 0° – 359°
Sättigung: 0 % – 100 %
Intensität: 0 % – 100 %
Frequenz: Lv1 – 5
Bedienung
