Ryobi AP1301 User manual

Su cepillo portátil ha sido diseñado y fabricado de conformidad con nuestras estrictas normas para brindar fiabilidad,
facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente
funcionamiento.
ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del
operador antes de usar este producto.
Le agradecemos su compra.
GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS
MANUAL DEL OPERADOR
CEPILLO PORTÁTIL
DE 330 mm (13 pulg.)
AP1301

2
 Introducción ..................................................................................................................................................................... 2
 Garantía ........................................................................................................................................................................... 2
� Reglas de seguridad generales ....................................................................................................................................3-4
� Reglas de seguridad específicas ..................................................................................................................................... 5
� Símbolos .......................................................................................................................................................................6-7
 Aspectos eléctricos ......................................................................................................................................................... 8
���� Glosario de términos ....................................................................................................................................................... 9
�� Características ..........................................................................................................................................................10-11

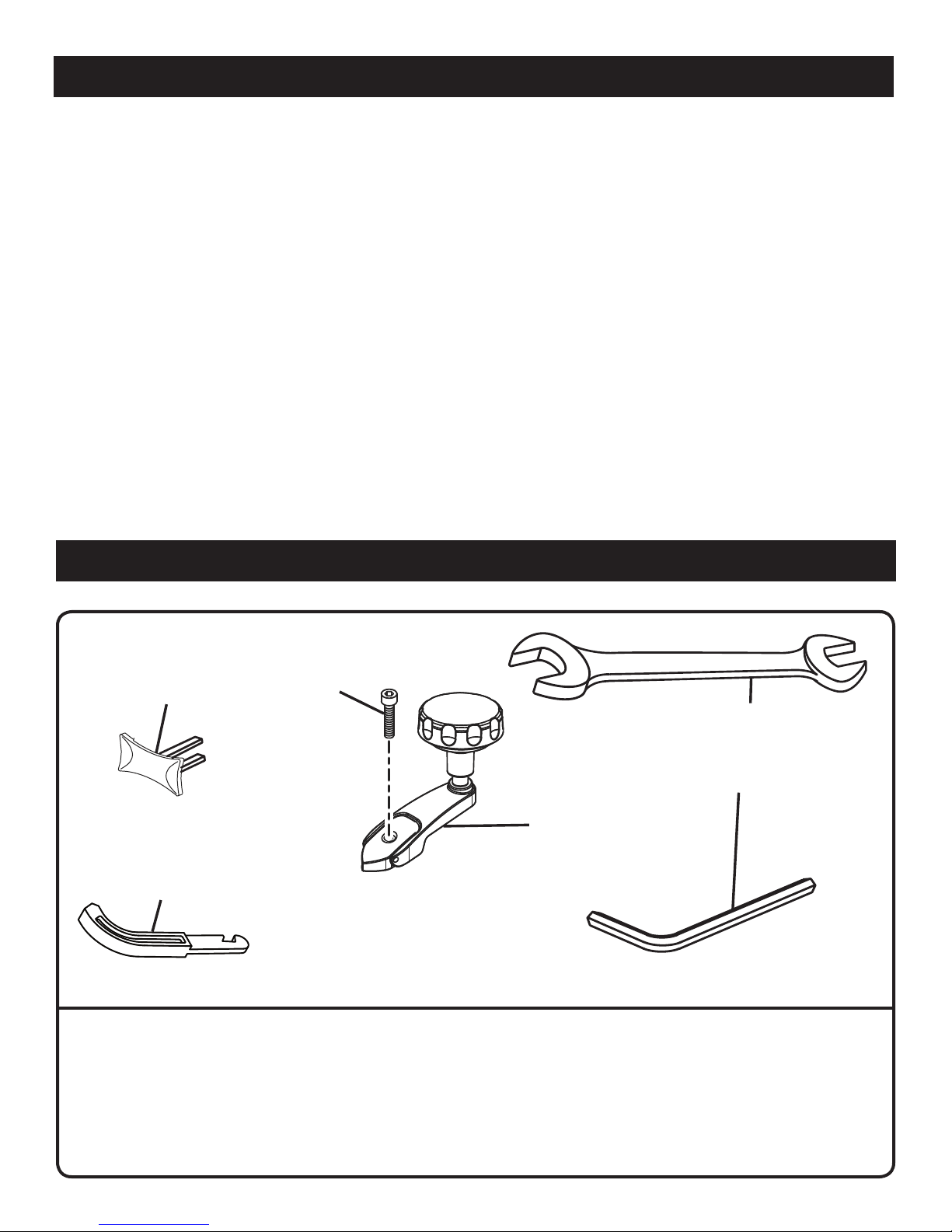

 Piezas sueltas ................................................................................................................................................................ 11
� Armado .....................................................................................................................................................................12-13
� Funcionamiento ........................................................................................................................................................14-16
 Ajustes ........................................................................................................................................................................... 17
� Mantenimiento ..........................................................................................................................................................18-19
 Corrección de problemas .............................................................................................................................................. 20
� Pedidos de piezas / Servicio ......................................................................................................................................... 24
ÍNDICE DE CONTENIDO
INTRODUCCIÓN
Esta herramienta ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto
se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.
HERRAMIENTAS ELÉCTRICAS RYOBI® – GARANTÍA LIMITADA DE DOS AÑOS Y POLÍTICA DE INTERCAMBIO A LOS 30
DÍAS
One World Technologies, Inc., garantiza sus herramientas eléctricas con las siguientes condiciones:
POLÍTICA DE INTERCAMBIO A LOS 30 DÍAS: Durante los primeros 30 días a partir de la fecha de compra, usted puede solicitar
servicio al amparo de esta garantía o puede intercambiar cualquier herramienta eléctrica RYOBI® que no funcione correctamente
debido a defectos en los materiales o en la mano de obra, devolviéndola en el establecimiento donde la adquirió. Para recibir la
herramienta eléctrica de reemplazo o el servicio de garantía solicitado, debe presentar documentación de prueba de la compra,
y devolver el equipo original empaquetado con el producto original. La herramienta eléctrica de reemplazo queda cubierta por la
garantía limitada por el resto del período de garantía de dos años a partir de la fecha de la compra original.
LO QUE CUBRE ESTA GARANTÍA: Esta garantía cubre todos los defectos en material y en mano de obra empleados en
la herramienta eléctrica RYOBI® por un período de dos años a partir de la fecha de compra. Con excepción de las pilas, los
accesorios de las herramientas eléctricas están garantizados por noventa (90) días. Las pilas están garantizadas por dos años.
FORMA DE OBTENER SERVICIO: Simplemente envíe la herramienta eléctrica debidamente empaquetada y con el flete
pagado por anticipado a un centro de servicio autorizado. Puede obtener información sobre la ubicación del centro de servicio
autorizado más cercano escribiendo a One World Technologies, Inc., P.O. Box 1207, Anderson, SC 29622-1207, USA, llamando al
1-800-525-2579 o dirigiéndose al sitio en Internet, www.ryobitools.com. Al solicitar servicio al amparo de la garantía, debe
presentar documentación de prueba de la compra que incluya la fecha de ésta (por ejemplo un recibo de venta). Reparamos
toda mano de obra deficiente del producto, y reparamos o reemplazamos cualquier pieza defectuosa, a nuestra sola discreción.
Lo hacemos sin cargarle ningún costo al consumidor. Efectuamos el trabajo en un período de tiempo razonable, pero en todo
caso en menos de noventa (90) días.
LO QUE NO ESTÁ CUBIERTO: Esta garantía se ofrece exclusivamente al comprador original al menudeo y no puede transferirse.
Esta garantía sólo cubre defectos que aparezcan en el uso normal de la herramienta y no cubre ningún malfuncionamiento, falla o
defecto producido por el uso indebido, maltrato, negligencia, alteración, modificación o reparación efectuada por terceros diferentes
de los centros de servicio autorizados. One World Technologies, Inc. no ofrece ninguna garantía, declaración o promesa en relación
con la calidad o el desempeño de sus herramientas eléctricas más que las señaladas específicamente en esta garantía.
LIMITACIONES ADICIONALES: Toda garantía otorgada de conformidad con las leyes estatales, incluidas las garantías de
comerciabilidad o idoneidad para un uso en particular, está limitada a dos años a partir de la fecha de compra. One World
Technologies, Inc. no es reponsable de daños directos, indirectos o incidentales, por lo tanto es posible que las limitaciones y
exclusionese descritas arriba no se apliquen en el caso de usted. Esta garantía le confiere derechos legales específicos, y es
posible que usted goce de otros derechos, los cuales pueden variar de estado a estado.
GARANTÍA

3
REGLAS DE SEGURIDAD GENERALES
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El
incumplimiento de las instrucciones señaladas abajo
puede causar descargas eléctricas, incendios y lesiones
serias.
LEA TODAS LAS INSTRUCCIONES
 FAMILIARÍCESE CON SU HERRAMIENTA ELÉCTRICA.
Lea cuidadosamente el manual del operador. Aprenda
los usos y limitaciones de la herramienta, así como los
posibles peligros específicos relacionados con el uso de
la misma.
 PROTÉJASE CONTRA DESCARGAS ELÉCTRICAS
EVITE TOCAR CON EL CUERPO SUPERFICIES
CONECTADAS A TIERRA. Por ejemplo: tubos,
radiadores, estufas y cajas de refrigeradores.
 MANTENGA LAS PROTECCIONES EN SU LUGAR y
en buenas condiciones de trabajo.
 RETIRE TODA LLAVE Y HERRAMIENTA DE AJUSTE.
Adquiera el hábito de verificar que se haya retirado de la
herramienta eléctrica toda llave y herramienta de ajuste
antes de encenderla.
 MANTENGA LIMPIA EL ÁREA DE TRABAJO. Una mesa
o área de trabajo mal despejada es causa común de
accidentes. NO deje herramientas o piezas de madera
en la herramienta mientras esté funcionando.
 NO UTILICE LA HERRAMIENTA EN ENTORNOS
PELIGROSOS. No utilice las herramientas eléctricas en
lugares húmedos o mojados ni las exponga a la lluvia.
Mantenga bien iluminada el área de trabajo.
 MANTENGA ALEJADOS A LOS NIÑOS Y DEMÁS
CIRCUNSTANTES. Todos los presentes deben llevar
puestos anteojos de seguridad y permanecer a una
distancia segura del área de trabajo. No permita que
ninguno de los presentes toque la herramienta eléctrica
o el cordón de extensión mientras esté funcionando la
unidad.
 HAGA SU TALLER A PRUEBA DE NIÑOS con
candados, interruptores maestros y retirando las llaves
de arranque.
 NO FUERCE LA HERRAMIENTA. Efectúa el trabajo
mejor y de manera más segura, si se utiliza a la velocidad
de avance para la que está diseñada.
 USE LA HERRAMIENTA ADECUADA A LA TAREA. No
fuerce la herramienta ni ningún accesorio a efectuar tareas
para las que no están hechos. No la use para propósitos
no indicados en las instrucciones.
 USE UN CORDÓN DE EXTENSIÓN ADECUADO.
Asegúrese de que esté en buen estado el cordón de
extensión. Al utilizar un cordón de extensión sólo utilice
uno del calibre suficiente para soportar la corriente que
consume el producto. Un cordón de un grueso insuficiente
causa una caída en el voltaje de línea, y produce
recalentamiento y pérdida de potencia. Se recomienda
que los conductores sean de calibre 14 (A.W.G.) por lo
menos, para un cordón de extensión de 15 m (50 pies)
de largo o menos. Si tiene dudas, utilice un cordón del
calibre más grueso siguiente. Cuanto menor es el número
de calibre, mayor es el grueso del cordón.
 VÍSTASE ADECUADAMENTE. No vista ropas, guantes,
corbatas o joyas holgadas. Pueden resultar atrapadas y
tirar de usted hacia piezas en movimiento. Se recomiendan
guantes y calzado antiderrapantes al trabajar al aire libre.
Si tiene el pelo largo cúbraselo de alguna manera para
contenerlo.
 SIEMPRE PÓNGASE ANTEOJOS DE SEGURIDAD CON
PROTECCIÓN LATERAL. Los anteojos de uso diario
tienen lentes resistentes a golpes únicamente; NO son
anteojos de seguridad.
 ASEGURE LA PIEZA DE TRABAJO. Utilice prensas
de mano o de banco para sujetar la pieza de trabajo
cuando resulte práctico hacerlo. Es más seguro que
utilizar la mano y deja ambas manos libres para manejar
la herramienta.
 NO TRATE DE ALCANZAR OBJETOS FUERA DE SU
ALCANCE. Mantenga una postura firme y buen equilibrio
en todo momento.
 DÉ MANTENIMIENTO CON CUIDADO A LAS
HERRAMIENTAS. Mantenga afiladas y limpias
las herramientas para obtener de las mismas un
desempeño mejor y más seguro. Siga las instrucciones
correspondientes al cambio y lubricación de
accesorios.
 DESCONECTE LAS HERRAMIENTAS. Todas las
herramientas deben desconectarse cuando no estén
usándose, o al cambiarles aditamentos, hojas de corte,
brocas, fresas, etc.
 EVITE UN ARRANQUE ACCIDENTAL DE LA UNIDAD.
Asegúrese de que el interruptor esté en la posición
de apagado antes de conectar la clavija de cualquier
herramienta.
 USE ACCESSORIOS RECOMENDADOS. Consulte este
manual del operador, donde aparecen los accesorios
recomendados. El empleo de accesorios inadecuados
puede originar riesgos de lesiones.
 NO SE PARE NUNCA EN LA HERRAMIENTA.
Pueden producirse lesiones serias si se vuelca la
herramienta eléctrica o se toca la herramienta de corte
accidentalmente.
 INSPECCIONE LAS PIEZAS DAÑADAS. Antes de seguir
utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para
determinar si funcionará correctamente y desempeñará
la función a la que está destinada. Verifique la alineación
de las partes móviles, que no haya atoramiento de partes

4
REGLAS DE SEGURIDAD GENERALES
móviles, que no haya piezas rotas, el montaje de las
piezas y cualquier otra condición que pudiera afectar su
funcionamiento. Toda protección o pieza que esté dañada
debe repararse apropiadamente o reemplazarse en un
centro de servicio autorizado.
 AVANCE LA PIEZA DE TRABAJO EN LA DIRECCIÓN
CORRECTA. Solamente empuje la pieza de trabajo hacia
la hoja o herramienta de corte contra el sentido de rotación
de ésta.
 NUNCA DEJE FUNCIONANDO DESATENDIDA LA
HERRAMIENTA. APAGUE LA CORRIENTE. No se aleje
la herramienta hasta no verla completamente detenida.
 PROTÉJASE LOS PULMONES. Use una careta o
mascarilla contra el polvo si la operación de corte genera
mucho polvo.
 PROTÉJASE EL OÍDO. Durante períodos prolongados
de utilización de la unidad póngase protección para los
oídos.
 NO MALTRATE EL CORDÓN ELÉCTRICO. Nunca tire
del cordón para desconectarlo del receptáculo. Mantenga
el cordón eléctrico alejado del calor, del aceite y de los
bordes afilados.
 UTILICE CORDONES DE EXTENSIÓN PARA USO EN
EL EXTERIOR. Al utilizar la herramienta en el exterior,
sólo utilice cordones de extensión con conexión a tierra
aprobada apropiados para uso al aire libre y marcados
para tal tipo de uso.
 NUNCA UTILICE LA UNIDAD EN UNA ATMÓSFERA
EXPLOSIVA. El chispeo normal del motor podría
encender los gases presentes.
 INSPECCIONE PERIÓDICAMENTE LOS CORDONES
ELÉCTRICOS DE LAS HERRAMIENTAS. Si están
dañados, llévelos a un establecimiento de servicio
autorizado para que los revise un técnico de servicio
calificado. El conductor con aislamiento que tiene una
superficie exterior verde con o sin tiras amarillas es el
conductor de conexión a tierra del equipo. Si es necesaria
la reparación o reemplazo del cordón eléctrico o de la
clavija, no conecte el conductor de conexión a tierra a
una terminal portadora de corriente. Repare o reemplace
de inmediato todo cordón dañado o gastado. Siempre
esté consciente de la ubicación del cordón y manténgalo
bien alejado de la hoja en movimiento de giro.
 INSPECCIONE PERIÓDICAMENTE LOS CORDONES
DE EXTENSIÓN y reemplácelos si están dañados.
 CONECTE A TIERRA TODA HERRAMIENTA
ELÉCTRICA. Si la herramienta está equipada de una
clavija de tres patillas, debe conectarse en un enchufe
eléctrico de tres agujeros.
 CONSULTE A UN ELECTRICISTA CALIFICADO o
técnico de servicio si no ha comprendido completamente
las instrucciones de conexión a tierra o si no está seguro
si la herramienta está bien conectada a tierra.
 SOLAMENTE UTILICE DISPOSITIVOS ELÉCTRICOS
CORRECTOS: Cordones de extensión de tres
conductores con clavijas de tres patillas y receptáculos
de tres polos que acepten la clavija del cordón de la
herramienta.
 NO MODIFIQUE la clavija suministrada. Si no entra en la
toma de corriente, llame a un electricista calificado para
que instale una toma de corriente adecuada.
 MANTENGA LA HERRAMIENTA SECA, LIMPIA Y
LIBRE DE ACEITE Y GRASA. Siempre utilice un paño
limpio para la limpieza de la unidad. Nunca utilice fluidos
para frenos, gasolina, productos a base de petróleo ni
solventes para limpiar la herramienta.
 PERMANEZCA ALERTA Y EN CONTROL. Preste
atención a lo que esté haciendo y aplique el sentido
común. No utilice la herramienta cuando esté cansado.
No se apresure.
 NO UTILICE LA HERRAMIENTA SI EL INTERRUPTOR
NO ENCIENDE O NO APAGA. Lleve todo interruptor
defectuoso a un centro de servicio autorizado para que
lo reparen.
 NUNCA TOQUE LA HOJA ni ninguna otra pieza en
movimiento durante el funcionamiento de la unidad.
 NUNCA ARRANQUE LA HERRAMIENTA CUANDO
LA PIEZA GIRATORIA CORRESPONDIENTE ESTÉ
TOCANDO LA PIEZA DE TRABAJO.
 NO UTILICE NINGUNA HERRAMIENTA SI SE
ENCUENTRA BAJO LOS EFECTOS DE DROGAS,
ALCOHOL O MEDICAMENTOS.
 AL DAR SERVICIO a la unidad, sólo utilice piezas de
repuesto idénticas. El empleo de piezas diferentes puede
causar un peligro o dañar el producto.
 SOLAMENTE UTILICE ACCESORIOS señalados en
este manual o en los apéndices. El uso de accesorios
no señalados en este manual puede presentar riesgos
de lesiones corporales. Con los accesorios se incluyen
instrucciones para el uso seguro de los mismos.
 REVISE DOS VECES TODA CONFIGURACIÓN DE
LA HERRAMIENTA. Asegúrese de que la hoja esté
apretada y de que no toque la herramienta ni la pieza
de trabajo antes de conectar la unidad al suministro de
corriente.

5
ADVERTENCIA:
Algunos polvos generados al efectuarse operaciones de lijado, aserrado, esmerilado, taladrado y de otros tipos en la
construcción, contienen sustancias químicas sabidas causantes de cáncer, defectos congénitos y otras afecciones del
aparato reproductor. Algunos ejemplos de estas sustancias químicas son:
• plomo de las pinturas a base de plomo,
• silicio cristalino de los ladrillos, del cemento y de otros productos de mampostería, y
• arsénico y cromo de la madera químicamente tratada.
El riesgo de una exposición corporal a estos compuestos varía, según la frecuencia con que se realice este tipo
de trabajo. Para reducir la exposición corporal a estas sustancias químicas, trabaje en áreas bien ventiladas, y con
equipo de seguridad aprobado, tal como las caretas para el polvo especialmente diseñadas para filtrar partículas
microscópicas.
REGLAS DE SEGURIDAD ESPECÍFICAS
 NUNCA EFECTÚE NINGUNA OPERACIÓN DE
CEPILLADO con la cabeza de corte ni la protección de
las cuchillas desmontadas.
 NUNCA EFECTÚE UN CORTE DE CEPILLADO de una
profundidad superior a 3,2 mm (1/8 pulg.)
 NO CEPILLE MATERIAL de una longitud inferior a 355,6 mm
(14 pulg.) ni de una anchura inferior a 19 mm (3/4 pulg.).
 MANTENGA UNA RELACIÓN ADECUADA entre las
superficies de entrada y salida y el trayecto de las
cuchillas de la cabeza de corte.
 APOYE ADECUADAMENTE LA PIEZA DE TRABAJO en
todo momento durante la operación; mantenga el control
de la pieza de trabajo todo el tiempo.
 NUNCA AVANCE LA PIEZA DE TRABAJO desde la
parte trasera del cepillo.
 NO INTENTE EFECTUAR ninguna operación anormal
o poco común sin utilizar montajes, guías y topes
resistentes, así como los demás elementos necesarios.
 NUNCA cepille más de una pieza a la vez. NO CEPILLE más
de una pieza de trabajo sobre la mesa del cepillo a la vez.
 ANTES DE COMENZAR, vuelva a revisar para asegurarse
de que estén apretados todos los tornillos de sujeción.
 APAGUE LA MÁQUINA y revise de nuevo el apriete de
los pernos de cabeza hexagonal y las cuchillas después
de 50 horas de funcionamiento aproximadamente.
 NO FUERCE LA PIEZA DE TRABAJO a través de la
máquina. Permita que el cepillo establezca la velocidad
de avance correcta.
 REVISE LOS RODILLOS DE AVANCE ocasionalmente
para asegurarse de que no haya virutas ni aserrín entre
los componentes.
 SÓLO CEPILLE MADERA EN BUEN ESTADO; debe
carecer de nudos sueltos y tener tan pocos nudos sanos
como sea posible. Asegúrese de que la pieza de trabajo
carezca de clavos, tornillos, piedras y cualquier otro objeto
extraño que puediera romper o mellar las cuchillas.
 NUNCA SE PARE DIRECTAMENTE FRENTE al extremo
de entrada o de salida. Párese a un lado.
 ASEGÚRESE DE QUE LAS CUCHILLAS ESTÉN
MONTADAS según se describe en la sección sobre
funcionamiento. Las cuchillas están afiladas y pueden
cortarle la mano con facilidad. Tenga precaución al manejar
las cuchillas y la protección de la cabeza de corte.
 NUNCA COLOQUE LOS DEDOS dentro de la capucha
ni bajo la protección de la cabeza de corte.
 PERMITA QUE LA CABEZA DE CORTE alcance su máxima
velocidad antes de empezar la operación de cepillado.
 PIEZAS DE REPUESTO. Todas las reparaciones, ya
sea eléctricas o mecánicas, deben ser efectuadas en el
centro de servicio autorizado de su preferencia.
 NO intente girar la cabeza de corte con las manos.
 SI CUALQUIER PIEZA DE ESTA HERRAMIENTA ESTÁ
FALTANTE, rota, doblada o funciona mal de cualquier
forma, o si cualquier componente eléctrico de la misma no
funciona debidamente, apague el interruptor de corriente,
retire la clavija del suministro de corriente y llame a un
técnico para que reemplace toda pieza dañada, faltante
o defectuosa antes de reanudar el trabajo.
 ¡PERMANEZCA ALERTA SIEMPRE! No permita que su
familiaridad con el cepillo (proveniente del uso frecuente
del mismo) sea causa de un error de descuido. SIEMPRE
TENGA PRESENTE que un descuido de un instante es
suficiente para causar una lesión grave.
 ASEGÚRESE DE QUE EL ÁREA DE TRABAJO CUENTE
CON SUFICIENTE ILUMINACIÓN para ver la pieza de
trabajo y de que ninguna obstrucción interfiera en la
seguridad de la operación ANTES de efectuar cualquier
trabajo con el cepillo.
 SIEMPRE APAGUE LA HERRAMIENTA antes de desco-
nectarla para evitar un arranque accidental de la misma
al volver a conectarla al suministro de corriente.
 SI ESTÁ DAÑADO EL CORDÓN DE CORRIENTE, debe
ser reemplazado únicamente por el fabricante o en un
centro de servicio autorizado para evitar riesgos.
 GUARDE ESTAS INSTRUCCIONES. Consúltelas con
frecuencia y empléelas para instruir a otros usuarios. Si
presta a alguien esta herramienta, facilítele también las
instrucciones.

6
Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos
y aprender su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura
la herramienta.
SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN
No exponga la unidad a la lluvia ni la use en lugares húmedos.Alerta de condiciones húmedas
Símbolo de no acercar las
manos
Si no mantiene las manos alejadas de la hoja de corte,
se causará serias lesiones corporales.
Alerta de seguridad Precauciones para su seguridad.
Protección ocular
Cuando utilice este producto, póngase siempre gafas de
seguridad o anteojos protectores con protección lateral y una
careta protectora completa.
Lea el manual del operador
Para reducir el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador antes de usar este
producto.
Tiempomin Minutos
Tipo de corrienteCorriente alterna
Tipo o característica de corrienteCorriente continua
Velocidad de rotación, en vacío
n
o
Velocidad en vacío
Fabricación con doble aislamientoFabricación Clase II
Revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto
.../min Por minuto
PotenciaW Watts
Frecuencia (ciclos por segundo)Hz Hertz
CorrienteA Amperes
Superficie caliente Para reducir el riesgo de lesiones corporales o daños
materiales evite tocar toda superficie caliente.
Voltaje
V Volts
SÍMBOLOS

7
SÍMBOLOS
SERVICIO
El servicio de la herramienta requiere extremo cuidado
y conocimientos técnicos, por lo cual sólo debe ser
efectuado por un técnico de servicio calificado. Para dar
servicio a la herramienta, le sugerimos llevarla al CENTRO
DE SERVICIO AUTORIZADO de su preferencia para que
la reparen. Al dar servicio a la unidad, sólo utilice piezas
de repuesto idénticas.
ADVERTENCIA:
Para evitar lesiones corporales serias, no intente utilizar
este producto sin haber leído y comprendido totalmente
el manual del operador. Si no comprende los avisos
de advertencia y las instrucciones del manual del op-
erador, no utilice este producto. Llame al departamento
de atención al consumidor de Ryobi y le brindaremos
asistencia.
Cualquier herramienta eléctrica en funcionamiento puede lanzar objetos hacia los ojos, lo cual puede
causar serios daños a los mismos. Antes de comenzar a utilizar una herramienta eléctrica, póngase
siempre gafas de seguridad o anteojos protectores con protección lateral y careta completa si es
necesario. Recomendamos la careta protectora de visión amplia encima de los anteojos normales, o
los anteojos protectores estándar con protección lateral. Siempre póngase protección ocular con la
marca de cumplimiento de la norma ANSI Z87.1.
ADVERTENCIA:
GUARDE ESTAS INSTRUCCIONES
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
Indica una situación peligrosa inminente, la cual, si no se evita, causará
la muerte o lesiones serias.
Indica una situación peligrosa posible, la cual, si no se evita, podría
causar la muerte o lesiones serias.
Indica una situación peligrosa posible, la cual, si no se evita, podría
causar lesiones menores o leves.
(Sin el símbolo de alerta de seguridad) Indica una situación que puede
producir daños materiales.
PELIGRO:
ADVERTENCIA:
PRECAUCIÓN:
PRECAUCIÓN:

8
ASPECTOS ELÉCTRICOS
VELOCIDAD Y CABLEADO
La velocidad en vacío de esta herramienta es de 10 000 RPM
aproximadamente. Esta velocidad no es constante y disminuye
durante el corte o con un voltaje bajo. En cuanto al voltaje, el
cableado dentro del taller es tan importante como la potencia
nominal del motor. Una línea pensada sólo para iluminación
no puede alimentar el motor de una herramienta eléctrica. El
cable que tiene el calibre suficiente para una distancia corta,
será demasiado delgado para una distancia mayor. Una línea
que alimenta una herramienta eléctrica puede no ser suficiente
para alimentar dos o tres herramientas.
INSTRUCCIONES DE CONEXIÓN A TIERRA
En caso de un mal funcionamiento o desperfecto, la conexión
a tierra brinda a la corriente eléctrica una trayectoria de mínima
resistencia para disminuir el riesgo de una descarga eléctrica.
Esta herramienta está provista de un cable eléctrico con un
conductor y una clavija de conexión a tierra para equipos. La
clavija debe conectarse en una toma de corriente igual que esté
correctamente instalada y conectada a tierra, de conformidad
con los códigos y reglamentos de la localidad.
No modifique la clavija suministrada. Si no entra en la toma
de corriente, llame a un electricista calificado para que instale
una toma de corriente adecuada. Si el conductor de conexión
a tierra del equipo se conecta de forma incorrecta, puede
presentarse un riesgo de descarga eléctrica. El conductor con
aislamiento que tiene una superficie exterior verde con o sin
tiras amarillas es el conductor de conexión a tierra del equipo.
Si es necesaria la reparación o reemplazo del cable eléctrico
o de la clavija, no conecte el conductor de conexión a tierra a
una terminal portadora de corriente.
Consulte a un electricista calificado o técnico de servicio si no
ha comprendido completamente las instrucciones de conexión
a tierra o si no está seguro si la herramienta está conectada a
tierra correctamente.
Repare o reemplace de inmediato todo cable dañado o
gastado.
Esta herramienta debe utilizarse conectada a un circuito con
una toma de corriente como la que se muestra en la figura 1.
Cuenta también con una punta de conexión a tierra, según se
muestra.
Fig. 1
CABLES DE EXTENSIÓN
Sólo utilice cables de extensión de 3 conductores con clavijas
de tres puntas y contactos de tres polos que acepten la clavija
del cable de la herramienta. Si la herramienta eléctrica debe
situarse a una distancia importante de la toma de corriente,
asegúrese de que el cable de extensión que utilice tenga el
grosor suficiente para soportar el consumo de corriente de la
herramienta. Un cable de extensión de un grueso insuficiente
causará caída del voltaje de la línea, además de producir
pérdida de potencia y recalentamiento del motor. Básese en
la tabla que se presenta abajo para calcular el calibre mínimo
requerido de los conductores del cable de extensión. Solamente
deben utilizarse cordones con forro redondo registrados en
Underwriter’s Laboratories (UL).
**Amperaje (aparece en la placa de datos de la herramienta)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Longitud Calibre conductores
del cordón (AWG)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Se usa en los circuitos de calibre 12, de 20 amperes.
NOTA: AWG = American Wire Gauge
Al trabajar con la herramienta a la intemperie, utilice un cable
de extensión fabricado para uso en exteriores. Tal característica
está indicada con las letras “WA” en el forro del cable.
Antes de utilizar un cable de extensión, inspecciónelo para ver
si tiene conductores flojos o expuestos y aislamiento cortado
o gastado.
ADVERTENCIA:
Mantenga el cable de extensión fuera del área de trabajo.
Al trabajar con una herramienta eléctrica, coloque el ca-
ble de tal manera que no pueda enredarse en la madera,
herramientas ni otros obstáculos. La falta de atención a
esta advertencia puede redundar en lesiones graves.
ADVERTENCIA:
Inspeccione los cables de extensión cada vez antes de
usarlos. Si están dañados, reemplácelos de inmediato.
Nunca utilice la herramienta con un cable dañado, ya
que si toca la parte dañada puede sufrir una descarga
eléctrica, con las consecuentes lesiones graves.
CONEXIÓN ELÉCTRICA
Esta herramienta está impulsada por un motor eléctrico fabricado
con precisión. Debe conectarse únicamente a una línea de
voltaje de 120 V, de corriente alterna, 60 Hz, (corriente
normal para uso doméstico). No utilice esta herramienta con
corriente continua (c.c.). Una caída considerable de voltaje causa
pérdida de potencia y recalentamiento del motor. Si la sierra
no funciona al conectarla en una toma de corriente, vuelva a
revisar el suministro de corriente.
PUNTA DE
CONEXIÓN
A TIERRA TOMA DE CORRIENTE CON
TIERRA, DE 120 V

9
GLOSARIO DE TÉRMINOS
Trinquetes anticontragolpe (sierras radiales y de mesa)
Es un dispositivo, el cual, cuando se instala y da
mantenimiento correctamente, sirve para detener la pieza
de trabajo para no ser lanzada hacia atrás, hacia la parte
frontal la sierra durante una operación de corte al hilo.
Árbol
Es el eje donde se monta una hoja o herramienta de corte.
Corte en bisel
Es una operación de corte efectuada con la hoja a un
ángulo diferente de 90° con respecto a la superficie de
la mesa.
Chaflán
Es un corte efectuado para eliminar una cuña de un bloque
de manera que el extremo (o una parte del mismo) quede a
un ángulo diferente de 90°.
Corte combinado
Es un corte transversal efectuado a inglete y a bisel.
Corte transversal
Es una operación de corte o fresado efectuada a través de
la fibra o ancho de la pieza de trabajo.
Cabeza de corte (cepillos normales y de juntas)
Es una pieza giratoria con cuchillas ajustables. La cabeza
de corte elimina material de la pieza de trabajo.
Corte de ranura
Es un corte parcial sin traspaso que produce una muesca,
o un canal de lado a lado, de lados a escuadra, en la pieza
de trabajo (se requiere una hoja especial).
Peine de sujeción
Es un dispositivo empleado como ayuda para controlar la
pieza de trabajo guiándola con seguridad contra la mesa o
la guía durante las operaciones de corte al hilo.
PPM o CPM
Pies por minuto (o carreras por minuto), se emplea
refiriéndose al movimiento de la hoja.
A pulso
Es efectuar un corte sin guiar la pieza de trabajo con ninguna
guía, guía de ingletes ni ningún otro medio.
Goma
Es el residuo pegajoso de savia presente en la madera.
Talón
Es la alineación de la hoja con respecto a la guía de corte
al hilo.
Corte
Es la cantidad de material eliminado por la hoja en un corte
completo con traspaso, o en una ranura producida por la
hoja en un corte sin traspaso o parcial.
Contragolpe
Es un peligro que puede ocurrir cuando la hoja se atora o se
atasca, y lanza la pieza de trabajo hacia atrás, en dirección
del operador.
Extremo delantero
Es el extremo de la pieza de trabajo que se empuja primero
hacia la herramienta.
Corte a inglete
Es una operación de corte efectuada con la pieza de trabajo
a un ángulo diferente de 90° con respecto a la hoja.
Cortes sin traspaso
Es cualquier operación de corte en la cual la hoja de corte
no traspasa completamente el espesor de la pieza de
trabajo.
Planchas y estacas empujadoras
Son dispositivos empleados para avanzar la pieza de trabajo
a través de la sierra durante operaciones de corte. Para
las operaciones de cortes al hilo angostos debe emplearse
una estaca empujadora (no una plancha empujadora). Estos
medios ayudan al operador a mantener las manos alejadas
de la hoja de corte.
Agujero guía (taladradoras de columna)
Es un agujero pequeño taladrado en una pieza de trabajo,
el cual sirve como guía para taladrar con precisión agujeros
más grandes.
Reaserrado
Es una operación de corte efectuada para reducir el espesor
de la pieza de trabajo para hacer piezas más delgadas.
Resina
Es la sustancia pegajosa a base de savia que se
endurece.
Revoluciones por minuto (r/min.)
Es el número de vueltas realizadas por un objeto en
movimiento de giro en un minuto.
Corte longitudinal o al hilo
Es una operación de corte paralela al largo de la pieza
de trabajo.
Cuchilla separadora / Abridor / Separador (sierras de mesa)
Es una pieza metálica, levemente más delgada que la hoja,
la cual se emplea para mantener abierto el corte y también
ayuda a evitar un contragolpe.
Trayectoria de la hoja de la sierra
Es el área encima, abajo, detrás o delante de la hoja. En
relación con la pieza de trabajo, es el área que será o ha
sido cortada por la hoja.
Triscado
Es la distancia que se ha doblado hacia afuera (que se ha
triscado) la punta de los dientes de la hoja de la sierra, a
partir de la cara de la hoja.
Redondeo de aristas (cepillos)
Es una depresión hecha en cualquiera de los dos extremos
de una pieza de trabajo por las cuchillas de corte cuando no
se proporciona un apoyo adecuado a la pieza de trabajo.
Lanzamiento
Es el lanzamiento hacia atrás de una pieza de trabajo, y
normalmente es causado al dejar caer dicha pieza en la hoja
o al hacerla tocar accidentalmente ésta.
Aserrado con traspaso
Es cualquier operación de corte en la cual la hoja de
corte traspasa completamente el espesor de la pieza de
trabajo.
Pieza de trabajo o material
Es la pieza a la que se efectúa la operación.
Mesa
Es la superficie sobre la cual descansa la pieza de trabajo
mientras se le efectúa una operación de corte, taladrado,
cepillado o lijado.

10
CARACTERÍSTICAS
Altura de cepillado máx. ........................ 152,4 mm (6 pulg.)
Anchura de cepillado máx. .................. 330,2 mm (13 pulg.)
Profundidad de cepillado máx. ..............3,2 mm (1/8 pulg.)
Peso neto .................................................. 24,3 kg (53,5 lb)
ESPECIFICACIONES DEL PRODUCTO
Velocidad de avance .............................7,9 MPM (26 PPM)
Velocidad en vacío ..............................10 000 r/min. (RPM)
Motor ............................................................. 2 Pico del Hp
Corriente de entrada ..... 120 V, , sólo corr. alt., 60 Hz, 15 A

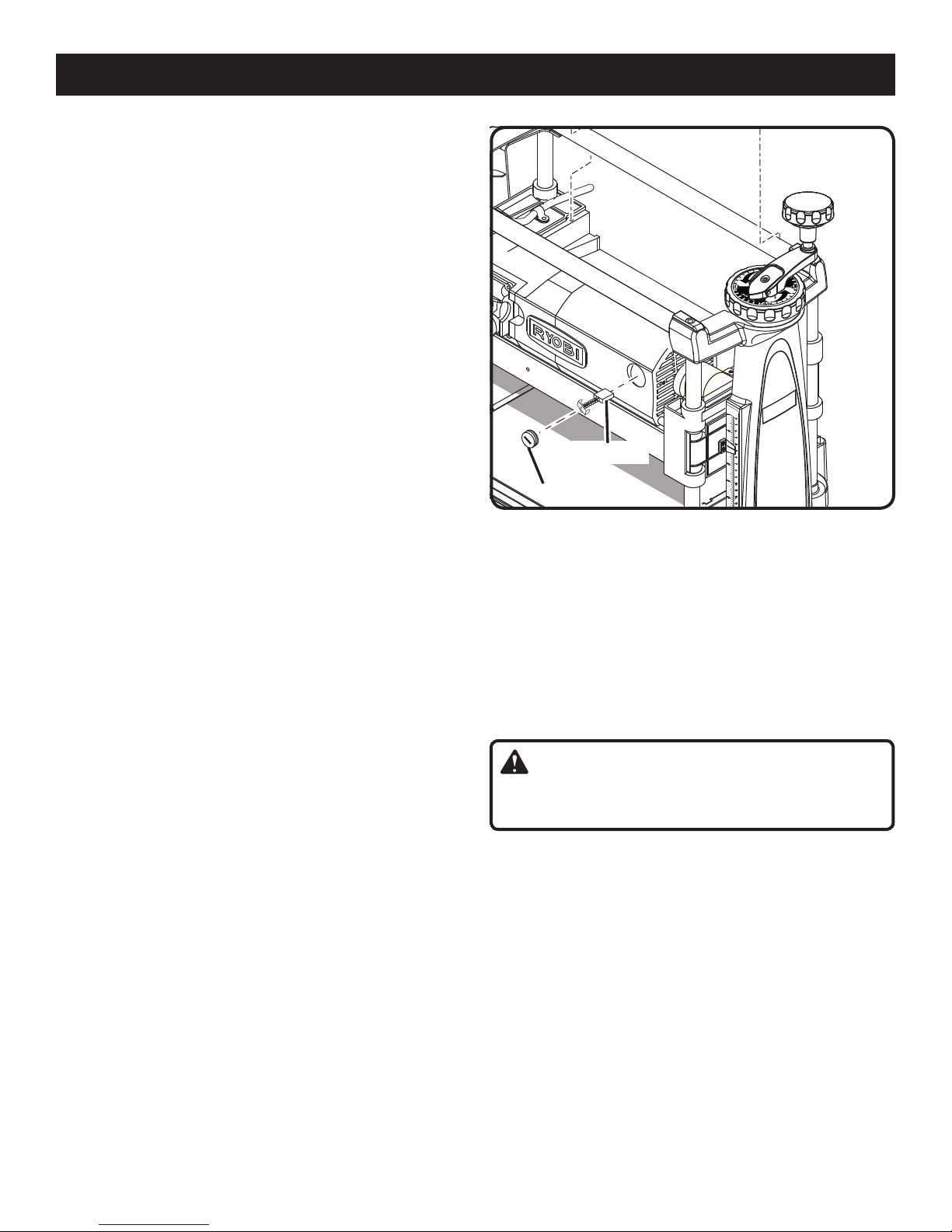

Fig. 2
MANIVELA DE
AJUSTE DE
PROFUNDIDAD
INTERRUPTOR
DE CORRIENTE
MESA DE
TRABAJO
LLAVE DEL
INTERRUPTOR
ESCALA
DE ESPESOR
ABERTURA
DE SALIDA
DE ASERRÍN
