Sabo 43-ACCU User manual

43-ACCU VARIO / 47-ACCU VARIO
Rasenmäher BETRIEBSANLEITUNG
Tondeuse à gazon LIVRET D'ENTRETIEN
Lawn mower OPERATOR'S MANUAL
Grasmaaier BEDIENINGSHANDLEIDING
Cortacésped MANUAL DEL OPERADOR
Tagliaerba MANUALE DELL'OPERATORE

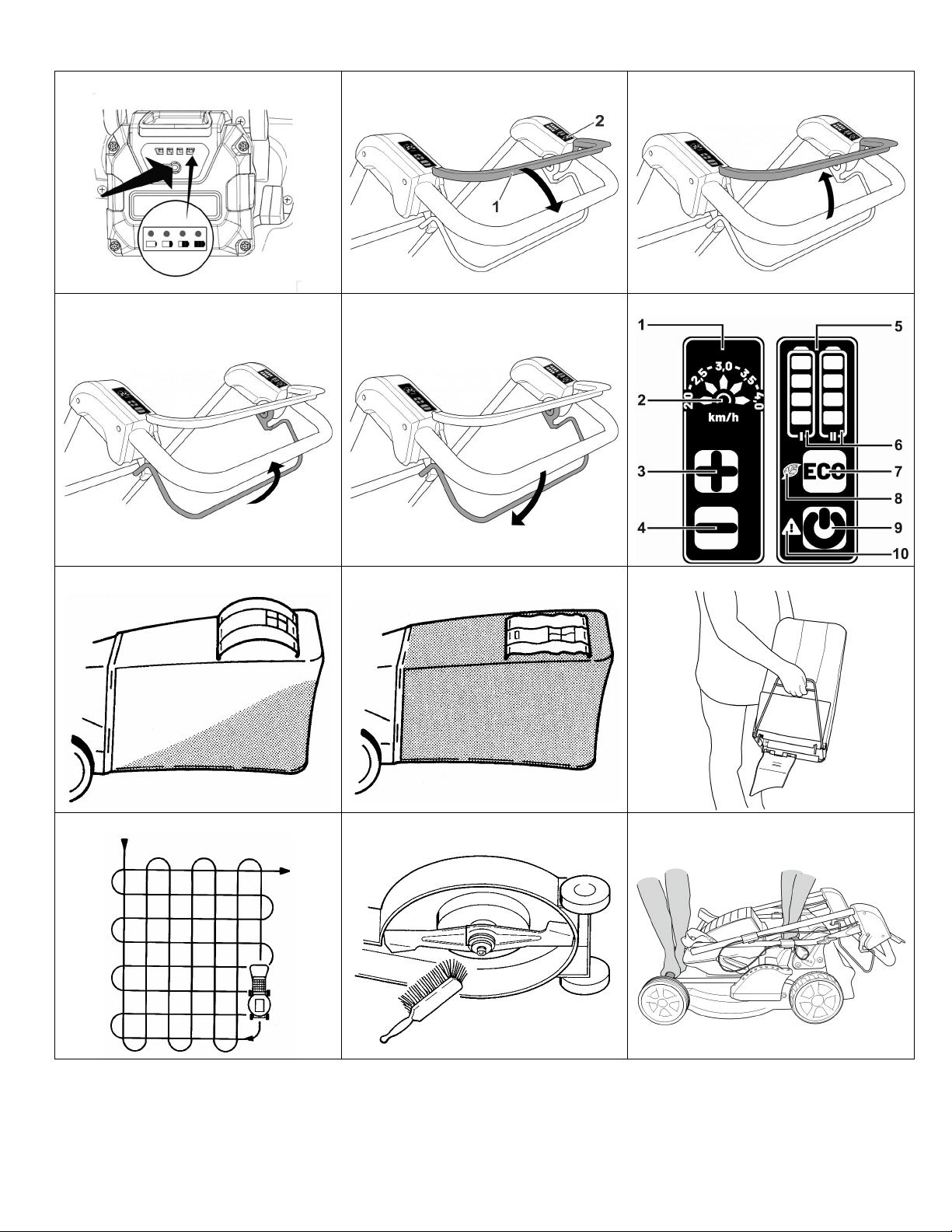

SAU17254

A1 B4 V4
B1 R1 S1
IK2 V1
G2 N2 W1

U4 A2 F
GE2 H
J K L
M O N

Q R U2
N4

Deutsch
Originalbetriebsanleitung
Français
Mode d'emploi d'origine
English
Original Instructions
Nederlands
Originele gebruiksaanwijzing
Español
Manual del operador original
Italiano
Manuale d'uso originale
Betriebsanleitung
Livretd'entretien
Operator'sm anual
Bedieningshandleiding
Manualdel operador
Manualedell'operatore
Rasenmäher
Tondeuseà gazon
Lawnm ower
Grasmaaier
Cortacésped
Tagliaerba
DE
FR
EN
NL
ES
IT

1
1Einführung................................................................................................................2
2Erklärung des auf der Maschine angebrachten Typenschildes.........................2
3Erklärung der Piktogramme ...................................................................................2
4Erklärung der Symbole...........................................................................................2
5Bestimmungsgemässer Gebrauch........................................................................3
6 Allgemeine Sicherheitsvorschriften für den
handgeführten Sichelrasenmäher.........................................................................3
Allgemeine Sicherheitshinweise................................................................................3
Vorbereitende Maßnahmen.......................................................................................3
Handhabung ..............................................................................................................4
Wartung und Lagerung..............................................................................................5

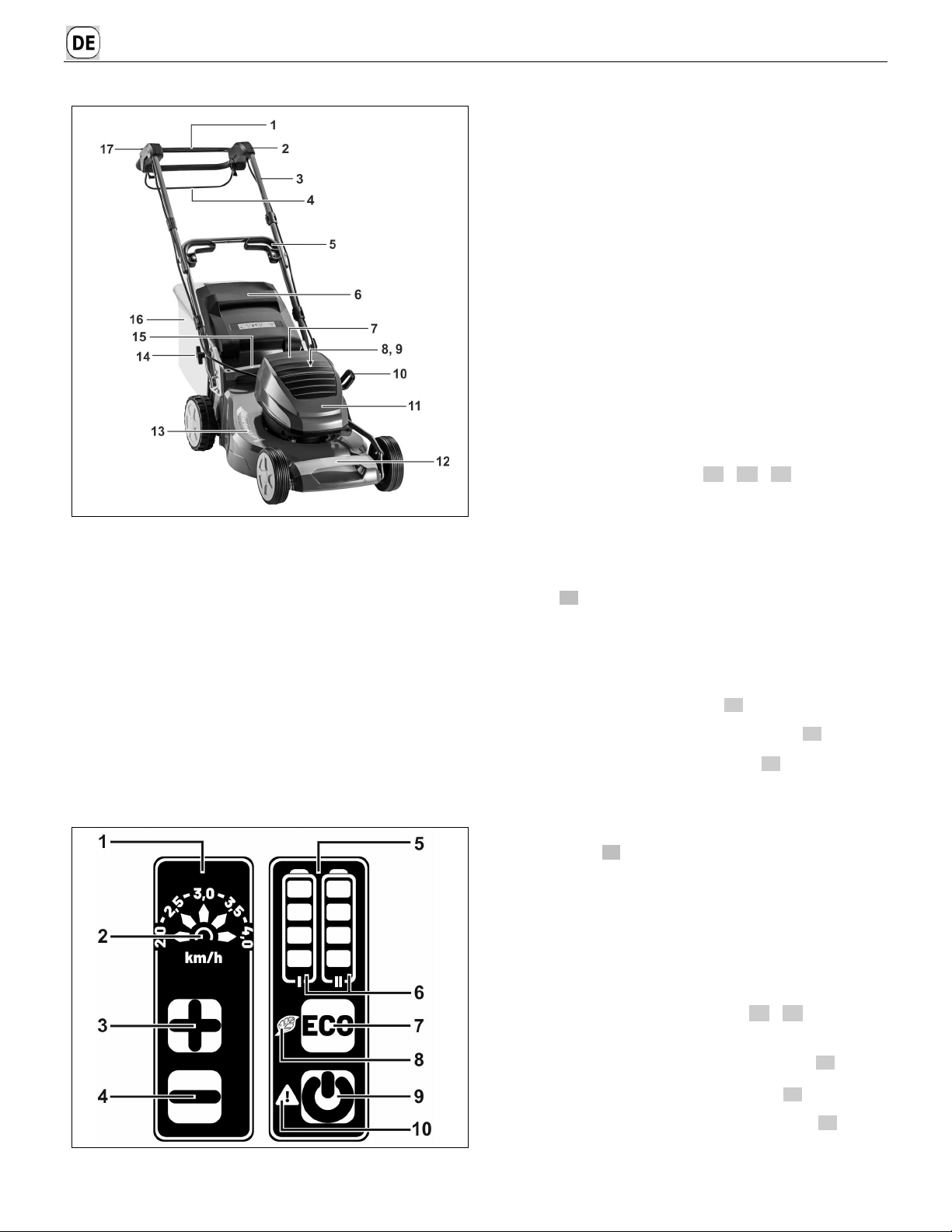

7Beschreibung der Bauteile.....................................................................................6
8Übersicht der Anzeige- und Bedienelemente.......................................................6
9Vorbereitende Arbeiten...........................................................................................6
Führungsholm hochstellen (Abbildung A1 + B1 + V4 )........................................6
Grasfangsack am Mäher einhängen (Abbildung R1 + S1 )...................................6
Schnitthöhe einstellen (Abbildung I )........................................................................7
Einsetzen der geladenen Batterie (Abbildung K2 + V1 + G2 + H ) ...................7
Batterie entnehmen (Abbildung F + K2 + N2 )....................................................7
10 Vor der ersten Inbetriebnahme..............................................................................7
Batterie laden.............................................................................................................7
Signaltöne ein-/ausschalten ......................................................................................7
11 Bereitschaftsmodus ein-/ausschalten (Abbildung H (9) ).............................7
Bereitschaftsmodus einschalten (Abbildung H ) ......................................................7
Bereitschaftsmodus ausschalten (Abbildung H ) .....................................................7
12 Starten des Messermotors (Abbildung A2 )........................................................8
13 Abstellen des Messermotors (Abbildung F + K2 )............................................8
14 Anhalten im Notfall..................................................................................................8
15 Fahrantrieb...............................................................................................................8
Bedienung des Hinterradantriebes (Abbildung G + E2 )........................................8
Geschwindigkeitseinstellung (Abbildung H (3, 4) ) .................................................8
16 Grasfangeinrichtung ...............................................................................................8
Betrieb mit Grasfangsack ..........................................................................................8
TurboSignal (Füll-Anzeige des Grasfangsacks) (Abbildung J + K ) ......................8
Entleeren des Grasfangsacks (Abbildung F + L )..................................................8
Betrieb ohne Grasfangsack.......................................................................................9
17 Mähbetrieb................................................................................................................9
Mähen an Hanglagen ................................................................................................9
Prüfung der Betriebssicherheit..................................................................................9
Zeitliche Einschränkungen ........................................................................................9
Automatische Drehzahl-Erhöhung ............................................................................9
Motordrehzahl senken (Energiespar-Modus) (Abbildung H (7) )............................9
Tipps zur Rasenpflege (Abbildung M ).....................................................................9
Mulchen .....................................................................................................................9
Umbau auf Heckauswurfmäher (Abbildung U2 + S1 + K2 ) ................................9
18 Wartungsintervalle ................................................................................................10
19 Pflege und Wartung des Mähers..........................................................................10
Reinigung (Abbildung O ).......................................................................................10
Aufbewahrung .........................................................................................................10
Umklappen des Führungsholmes (Abbildung B4 ) ................................................10
Transport und Sicherung des Gerätes (Abbildung N + N4 )................................10
Wartung des Messerbalkens...................................................................................10
Nachschleifen und Auswuchten des Messerbalkens (Abbildung Q ) ....................11
Auswechseln des Messerbalkens...........................................................................11
Wartung der Vorderräder ........................................................................................11
Wartung des Hinterradantriebs (Abbildung R )......................................................11
20 Störungsursachen und deren Beseitigung ........................................................11
21 Störungsanzeige (Abbildung H (10) )............................................................12
22 Technische Daten..................................................................................................12
Messermotor............................................................................................................12
Ladegerät.................................................................................................................12
Batterie ....................................................................................................................12
Mäher.......................................................................................................................12
Schalldruckpegel .....................................................................................................13
Schallleistungspegel................................................................................................13
Schwingungen.........................................................................................................13
23 Original-Ersatzteile und Zubehör ........................................................................13
Konformitätserklärung................................... siehe hinten, nach der letzten Sprache

2
1 EINFÜHRUNG
Liebe Gartenfreundin, lieber Gartenfreund,
wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt,
dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen
Rasenmäher haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer
großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie,
wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis
sehen.
Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie
bitte unbedingt beachten sollten.
Bevor Sie den Mäher erstmals in Betrieb nehmen, lesen Sie diese Betriebsanleitung
aufmerksam durch, um sich mit der korrekten Bedienung und Wartung der Maschine
vertraut zu machen und um Verletzungen oder Schäden an Ihrem Rasenmäher zu
vermeiden.
Lesen und beachten Sie auch die separate Bedienungsanleitung des mitgelieferten
Ladegeräts, insbesondere die Sicherheitshinweise.
Benutzen Sie den Rasenmäher vorsichtig. Die auf dem Gerät angebrachten
Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin.
Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet.
Die Bedeutung der Piktogramme und Symbole wird in den folgenden Kapiteln erklärt.
Die Bezeichnungen „links“ und „rechts“ beziehen sich immer auf die in Fahrtrichtung
gesehen linke oder rechte Seite des Gerätes.
Bei genauer Beachtung der technischen Anweisungen wird Ihr Rasenmäher
zuverlässig funktionieren. Wir weisen darauf hin, dass Schäden am Mäher, die durch
Bedienungsfehler entstanden sind, nicht der Gewährleistungs- / Garantiepflicht
unterliegen.
Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege.

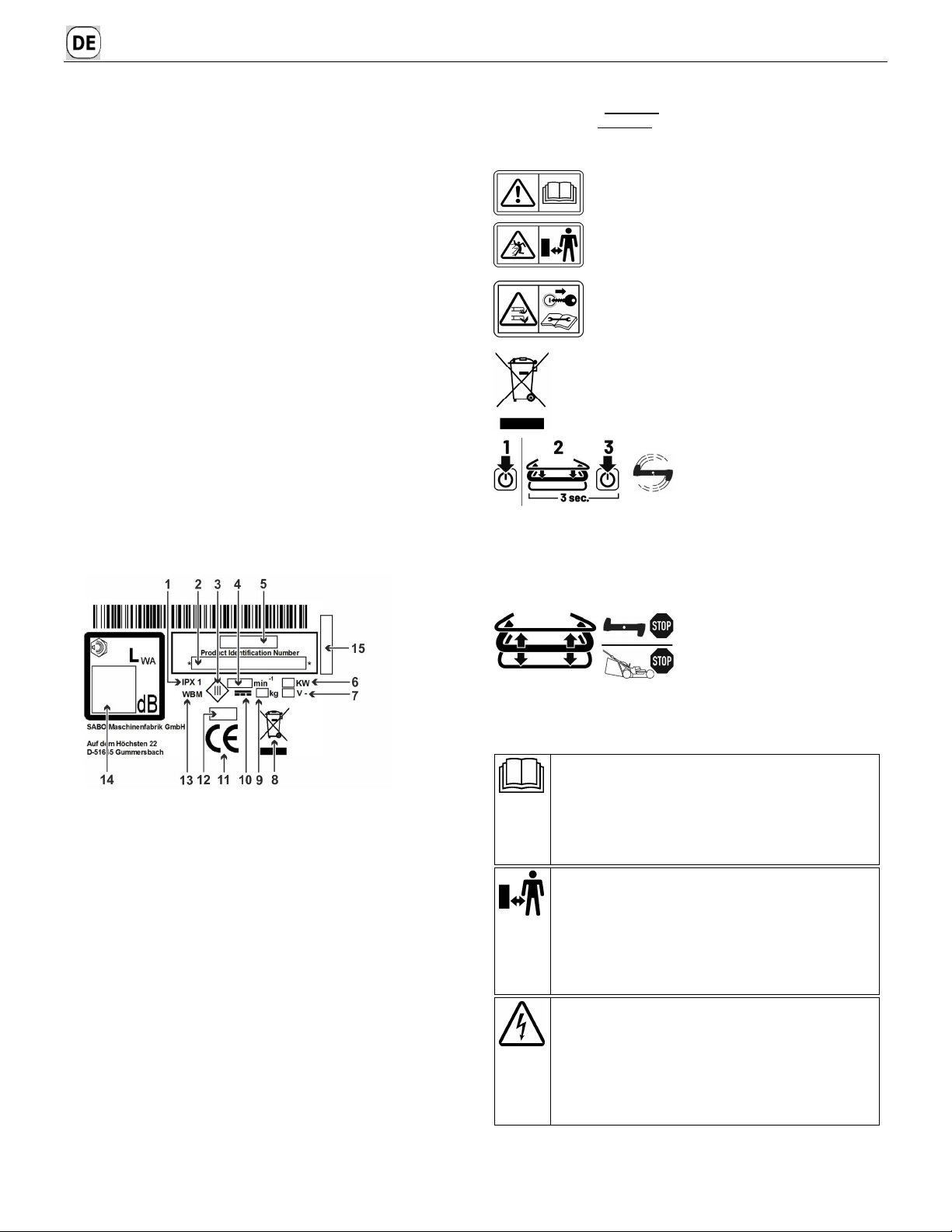

2 ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN
TYPENSCHILDES
1 Schutzart
2 Produktidentifikationsnummer
3 Schutzklasse III Symbol
4 Nenndrehzahl
5 Modell
6 Leistung
7 Bemessungsspannung
8 Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und
Verpackung einer umweltfreundlichen Wiederverwertung
zuführen
9 Gewicht
10 Symbol der Gleichspannung
11 CE Konformitätskennzeichen
12 Baujahr
13 Handgeführter Rasenmäher
14 Garantierter Schallleistungspegel
15 Seriennummer
Diese Betriebsanleitung gilt für folgende Modelle:
43-ACCU VARIO (SA521022): Schnittbreite 430 mm
47-ACCU VARIO (SA521522): Schnittbreite 470 mm
Die korrekte Modellbezeichnung Ihres Gerätes sowie die Seriennummer entnehmen
Sie bitte dem Typenschild.
Der Abschnitt unter einer Überschrift in kursiv und unterstrichen gilt bis zu der
nächsten so markierten Überschrift für das jeweilige Modell.
3ERKLÄRUNG DER PIKTOGRAMME
Vor Inbetriebnahme die Betriebsanleitung und
Sicherheitshinweise lesen und beachten!
Gefahr durch fortschleudernde Teile bei laufendem Motor -
Sicherheitsabstand halten / Dritte aus dem Gefahrenbereich
fernhalten!
Achtung vor scharfen Messern! Kontakt mit rotierendem
Messerbalken vermeiden! Darauf achten, dass Hände und
Füße nicht unter das Gehäuse kommen! – Vor Reinigungs-
und Wartungsarbeiten Motor ausschalten und
Sicherheitsschlüssel entfernen.
Batterien und Ladegeräte gehören nicht in den Hausmüll.
Übergeben Sie die Batterie oder das Ladegerät Ihrem Händler
oder bringen Sie diese zu einer öffentlichen Sammelstelle.
Messermotor starten:
1. Ein/Aus-Taste drücken, um den
Bereitschaftsmodus einzuschalten.
2. Oberen Schaltbügel gedrückt halten.
3. Innerhalb von 3 Sekunden Ein/Aus-
Taste erneut drücken.
Messermotor und Messer laufen an.
Solange das Gerät im Bereitschaftsmodus
ist (Schritt 1), genügen Schritt 2 und 3, um
den Messermotor erneut zu starten.
Motoren STOP:
Oberen Schaltbügel loslassen:
Messermotor und Messerbalken stoppt.
Unteren Schaltbügel loslassen:
Fahrantrieb stoppt und Mäher bleibt
stehen.
Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer
umweltfreundlichen Wiederverwertung zuführen.
4 ERKLÄRUNG DER SYMBOLE
WARNUNG
Betriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig
lesen und beachten. Die Betriebsanleitung zum Nachlesen
aufbewahren.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung
der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandhaltungsbedingungen.
WARNUNG
Abstand halten / Dritte aus dem Gefahrenbereich fernhalten!
Der Kontakt mit dem rotierenden Messerbalken kann zu schweren
Verletzungen führen.
Hochgeschleuderte Gegenstände können schwere Verletzungen
verursachen.
Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere
in der Nähe sind.
WARNUNG
Elektrischer Stromschlag kann zu schweren Verletzungen führen.
Die elektrische Ausrüstung darf nicht verändert werden.
Sicherheitshinweise zur Handhabung der Batterie und des Ladegeräts
in der separaten Bedienungsanleitung des Ladegeräts lesen und
beachten!
Das Gerät nicht mit Wasser abspritzen. Die elektrische Anlage könnte
beschädigt werden.

3
WARNUNG
Elektrischer Stromschlag kann zu schweren Verletzungen führen.
Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über
stromführende Leitungen.
Überprüfen Sie das Gelände vor und während des Mähens auf
stromführende Leitungen und entfernen Sie diese, wenn möglich.
Bei Beschädigung einer stromführenden Leitung das Gerät
ausschalten und die Leitung vom Versorgungsnetz trennen.
WARNUNG
Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden
Messerbalken kann zu schweren Fußverletzungen führen.
Den Motor nur hinter dem Mäher stehend starten.
Darauf achten, dass die Füße nicht unter das Gehäuse kommen.
WARNUNG
Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden
Messerbalken kann zu schweren Hand- und Fußverletzungen führen.
Bei laufendem Motor/Messer den durch die Länge des
Führungsholmes gegebenen Sicherheitsabstand einhalten.
Darauf achten, dass Hände und Füße nicht unter das Gehäuse
kommen.
WARNUNG
Hochgeschleuderte Gegenstände können schwere Verletzungen
verursachen.
Vor dem Mähen, insbesondere bei laubbedeckten Flächen, alle
Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper von dem
Rasen entfernen.
Das Gerät niemals mit beschädigten oder fehlenden
Schutzeinrichtungen benutzen.
Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen
gefährden Ihre Sicherheit und die Sicherheit anderer Personen.
Vor der ersten Inbetriebnahme die Befestigung der Messerschraube
prüfen, danach den Messerbalken vor jedem Mähen auf festen Sitz,
Verschleiß und Schäden untersuchen. Ein abgenutztes oder
beschädigtes Messer von einer autorisierten Fachwerkstatt
austauschen lassen. Die Messerschraube von einer autorisierten
Fachwerkstatt festziehen lassen.
WARNUNG
Wenn bei Arbeiten am Gerät der Sicherheitsschlüssel nicht
abgezogen wird, könnte der Motor gestartet werden und schwere
Verletzungen die Folge sein.
Der Kontakt mit dem rotierenden Messerbalken kann zu schweren
Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände
können schwere Verletzungen verursachen.
Den Motor ausschalten und warten, bis das Schneidwerkzeug
stillsteht; Sicherheitsschlüssel abziehen:
– vor Wartungs- und Reparaturarbeiten;
– wenn der Mäher angehoben oder gekippt werden muss, z.B. zum
Transport;
– beim Fahren außerhalb des Rasens auf Wegen oder Straßen;
– wenn die Maschine zur Mähfläche hin- und wieder
wegtransportiert wird;
– wenn die Maschine unbeaufsichtigt bleibt;
– bevor die Batterie aus dem Batteriefach am Motor entnommen
oder eingesetzt wird;
– bevor der Mulchstopfen entfernt wird.
Für entsprechende Reinigungs- oder Wartungshinweise in der
Betriebsanleitung nachschlagen.
Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten
Mängeln.
WARNUNG
Der Kontakt mit dem rotierenden Messerbalken kann zu schweren
Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände
können schwere Verletzungen verursachen.
Den Motor ausschalten und warten bis das Schneidwerkzeug
stillsteht:
– bevor die Schnitthöhe eingestellt wird;
– bevor der Grasfangsack abgenommen wird!
VORSICHT
Der Kontakt mit den scharfen Kanten des Messerbalkens und anderen
scharfen Kanten des Geräts kann zu Verletzungen führen.
Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe
tragen.
5BESTIMMUNGSGEMÄSSER GEBRAUCH
• Das Gerät ist ausschließlich zum Mähen von Gras- und Rasenflächen im Rahmen
der Garten- und Landschaftspflege bestimmt ("Bestimmungsgemäßer Gebrauch").
Jeder darüber hinausgehende Einsatz gilt als nicht bestimmungsgemäß; für
hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt
allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die
Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandhaltungsbedingungen.
• Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land-
und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
• Nicht eingesetzt werden darf der Mäher insbesondere zum Trimmen von Büschen,
Hecken und Sträuchern, zum Schneiden von Rankgewächsen oder Bewuchs auf
Dächern und in Balkonkästen, zum Absaugen und/oder Fortblasen auf Gehwegen.
• Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freigegebener
Zusatz- und Anbaugeräte. Bei Verwendung derartiger Zusatz- und Anbaugeräte
erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige
Veränderungen an diesem Rasenmäher schließen eine Haftung des Herstellers für
daraus resultierende Schäden aus.
6 ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR DEN
HANDGEFÜHRTEN SICHELRASENMÄHER
Allgemeine Sicherheitshinweise
Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die
Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen
und dem richtigen Gebrauch der Maschine vertraut. Die Betriebsanleitung
zum Nachlesen aufbewahren.
• Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit
anderen Personen oder deren Eigentum verantwortlich ist.
• Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines
Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.
• Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen
Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen.
Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
• Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen
Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von
Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und
über die Gefahren unterrichtet sind.
• Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine
für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im
Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.
Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in
der Nähe sind.
• Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte immer mit
abgezogenem Sicherheitsschlüssel und ohne eingesetzte Batterie in einem
trockenen, geschlossenen Raum und für Kinder nicht erreichbar aufbewahren.
• Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder
deaktiviert werden!
• Die Kabelverlegung darf nicht manipuliert werden, z.B. durch Entfernen von
Kabelklemmen oder Anbringen zusätzlicher Kabelbinder! Die Kabel müssen so an
der Außenseite des Holms anliegen, dass sie beim Umklappen des Holms weder
gequetscht noch überstreckt werden. Ein beschädigtes Kabel kann zu einem
technischen Defekt des Gerätes führen.
Vorbereitende Maßnahmen
• Während des Mähens sind immer festes, geschlossenes, rutschfestes Schuhwerk
oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie das Tragen
loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln. Mähen Sie
nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen Sie eine
Sicherheitsbrille.

4
• Laute Geräusche können zu Hörschäden führen. Wir empfehlen, einen
Gehörschutz zu tragen.
Überprüfen Sie vor und während des Mähens vollständig das Gelände, auf
dem das Gerät eingesetzt wird, und entfernen Sie alle Steine, Stöcke,
Drähte, Spielzeug und andere Fremdkörper, die erfasst und
weggeschleudert werden können.
Überprüfen Sie das Gelände vor und während des Mähens auf
stromführende Leitungen und entfernen Sie diese, wenn möglich.
Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über
stromführende Leitungen. Gefährdung: elektrischer Schlag!
Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten
und die Leitung vom Versorgungsnetz trennen.
• Wenn Sie zur Rasenpflege auch einen Mähroboter einsetzen, sind folgende
Sicherheitshinweise im Hinblick auf die Arbeitsfläche des Mähroboters zu
beachten:
– Vor dem Mähen auf diesen Flächen ist immer der Bereich des
Begrenzungskabels zu prüfen.
– Sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen
keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation
geboten.
– Sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf
dem Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen.
Die Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe
Bedienungsanleitung.
– Die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die
Nägel nachgedrückt werden.
– Herumliegende Kabelreste vor dem Mähen entfernen.
Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom
Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen
Verletzungen führen.
• Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer
verletzen oder das Mähen behindern. Kabel können hängenbleiben und
beschädigt oder abgerissen werden. Ein beschädigtes Kabel kann zu einem
technischen Defekt des Gerätes führen. Vor und während des Mähens auf
mögliche Hindernisse wie z. B. herunterhängende Zweige achten und diese
zurückschneiden oder entfernen.
Die elektrische Ausrüstung darf nicht verändert werden.
Sicherheitshinweise zur Handhabung der Batterie und des Ladegeräts in
der separaten Bedienungsanleitung des Ladegeräts lesen und beachten!
• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob das
Schneidwerkzeug, Befestigungsschrauben und die gesamte Schneideinheit
abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht müssen
abgenutzte oder beschädigte Messer und Befestigungsschrauben von einer
autorisierten Fachwerkstatt ausgetauscht werden.
• Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte
oder beschädigte Piktogramme müssen ersetzt werden.
Handhabung
• Das mitgelieferte Ladegerät darf nur für die zum Rasenmäher gehörenden
Batterien verwendet werden.
Die Batterien dürfen ebenfalls nicht mit einem anderen Ladegerät aufgeladen
werden. Sie könnten sich selbst gefährden oder Ihr Gerät beschädigen.
Verwenden Sie den Rasenmäher nur mit den dafür zulässigen Batterien.
Falsche Anwendung von Batterien und Ladegerät kann Stromschlag oder Feuer
bewirken.
Zulässige Ladegeräte und Batterien: siehe Kapitel „Original-Ersatzteile und
Zubehör“.
• Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben
werden.
• Mähen Sie nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht.
• Gerät nicht dem Regen oder Feuchtigkeit aussetzen.
• Keine Kopfhörer zum Radio- oder Musikhören tragen. Sicherheit bei der Wartung
und beim Betrieb der Maschine erfordert uneingeschränkte Aufmerksamkeit.
• Mähen Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die
Maschine im Schritt-Tempo.
• Die Fahrgeschwindigkeit an Person und Gelände anpassen. Erhöhen Sie
die Geschwindigkeit langsam, bis Sie Ihre passende Fahrgeschwindigkeit erreicht
haben, gegebenenfalls Fahrantrieb ausschalten.
• Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher,
Bäume oder andere Hindernisse die Sicht beeinträchtigen können.
• Nicht zu nahe an Löcher, Gräben und Böschungen heranfahren. Die Maschine
kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Grabens
oder einer Böschung fährt oder wenn eine Kante plötzlich nachgibt.
• Vorsicht beim Mähen unter Spielgeräten (z.B. Schaukeln). Das Gerät könnte in
unsichere Lage kommen. Es besteht Verletzungsgefahr.
• Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol,
Medikamenten oder Drogen bedienen.
• Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.
Es besteht Ausrutschgefahr.
• Achten Sie immer auf einen guten, sicheren Stand an Hängen. Mähen Sie
quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn
Sie die Fahrtrichtung am Hang ändern.
• Mähen Sie nicht an übermäßig steilen Hängen! Das Mähen an Hanglagen birgt
grundsätzlich Gefahren. Achten Sie immer auf einen sicheren Stand.
Grundsätzlich sollten handgeführte Rasenmäher bei Steigungen von mehr als 26%
(15° Neigung) nicht eingesetzt werden. Es droht der Verlust der Standfestigkeit.
• Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das
Gerät zu sich heranziehen.
• Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr.
Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie
für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Halten Sie den durch die Länge des Führungsholmes gegebenen
Sicherheitsabstand ein.
• Um ein Abrutschen des Gerätes beim Tragen zu verhindern, fassen Sie das Gerät
immer an den dafür vorgesehenen Greifvorrichtungen (Tragegriff, Gehäuse,
Holmenden oder Querholm des Führungsholm-Unterteils). Nicht an der
Auswurfklappe anfassen!
• Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe
Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu
gesundheitlichen Problemen führen.
• Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.
• Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits-
und Schutzeinrichtungen.
Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre
Sicherheit und die Sicherheit anderer Personen.
Sicherheitseinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):
– Sicherheitsschaltbügel Messerstopp (1)
Der Rasenmäher ist mit einer Messerstopp-Vorrichtung ausgestattet.
Im laufenden Betrieb und im Gefahrenmoment wird durch Loslassen
des Sicherheitsschaltbügels Messerstopp der Messerbalken
angehalten.
Das Messer muss innerhalb von 3 Sekunden zum Stillstand kommen.
Der Sicherheitsschaltbügel muss nach dem Loslassen auf jeden Fall
wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position
zurückspringen.
Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch
eine autorisierte Fachwerkstatt erforderlich.
Verletzungsgefahr!
Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr
verwenden und zu einer autorisierten Fachwerkstatt bringen.
Messen der Nachlaufzeit
Nach dem Starten des Messermotors dreht sich das Messer und ein
Windgeräusch ist hörbar.
Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach
dem Ausschalten des Motors, sie kann mit einer Stoppuhr gemessen
werden.
Die Funktion des Sicherheitsschaltbügels darf in keinem Fall außer
Kraft gesetzt werden.
Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels ist zu
achten. Einen nicht ordnungsgemäß funktionierenden
Sicherheitsschaltbügel von einer autorisierten Fachwerkstatt instand
setzen lassen.
– Sicherheitsschlüssel (9)
Diese Sicherheitseinrichtung schützt vor Verletzungen durch ein
unbeabsichtigtes Starten des Motors.
Um ein unbefugtes Betätigen der Maschine zu verhindern, muss bei
allen Arbeiten an der Maschine, vor Wartungs
-
und

5
Reparaturarbeiten, wenn die Maschine verlassen wird und während
der Lagerung der Sicherheitsschlüssel abgezogen sein.
Schutzeinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):
– Gehäuse (13), Grasfangsack (16), Auswurfklappe (6)
Diese Schutzeinrichtungen schützen vor Verletzungen durch
hochgeschleuderte Gegenstände.
Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne
ordnungsgemäß befestigten Grasfangsack oder am Gehäuse
anliegender Auswurfklappe betrieben werden.
– Gehäuse (13)
Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt
mit dem rotierenden Messerbalken.
Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden.
Darauf achten, dass Hände und Füße nicht unter das Gehäuse
kommen.
Die Schutzeinrichtungen dürfen nicht verändert werden.
Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem
Abstand zum Schneidwerkzeug befinden.
Beim Starten des Motors darf die Maschine nicht hochgekantet werden,
sondern ist, falls erforderlich, durch Herunterdrücken des
Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die
vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es
unbedingt erforderlich ist. Solange das Gerät nicht mit allen 4 Rädern auf
dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil
befinden.
Starten Sie nicht den Motor, wenn Personen oder Tiere vor dem Mäher
stehen.
Führen Sie niemals Hände oder Füße in die Nähe oder unter sich
drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das
Gehäuse kommen.
Schalten Sie den Messermotor aus durch Loslassen des
Sicherheitsschaltbügels Messerstopp, und vergewissern Sie sich, dass alle
bewegten Teile vollkommen stillstehen und der Sicherheitsschlüssel
abgezogen ist:
– wenn Sie die Maschine unbeaufsichtigt lassen;
– bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr
durchführen;
– wenn Sie den Mäher anheben oder kippen müssen, z. B. zum
Transport;
– wenn Sie die Maschine zur Mähfläche hin- und wieder
wegtransportieren;
– bevor Sie die Batterie aus dem Batteriefach am Motor entnehmen
oder einsetzen;
– beim Fahren außerhalb des Rasens;
– bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal
beseitigen;
– bevor Sie den Mulchstopfen entfernen;
– wenn ein Fremdkörper getroffen wurde;
– wenn eine Störung auftritt;
– wenn die Maschine ungewöhnlich zu vibrieren beginnt.
• Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der
Maschine, z. B. durch Auffahren auf ein Hindernis, muss durch eine autorisierte
Fachwerkstatt geprüft werden, ob Teile des Gerätes beschädigt oder verformt
wurden. Auch die möglicherweise notwendigen Reparaturen immer von einer
autorisierten Fachwerkstatt ausführen lassen.
• Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche
Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte
Fachwerkstatt erforderlich.
Hohe Vibrationen auf Ihre Hände können zu Gesundheitsschäden führen. Beim
Auftreten von starken Vibrationen wenden Sie sich sofort an eine autorisierte
Fachwerkstatt.
Schalten Sie den Messermotor aus durch Loslassen des
Sicherheitsschaltbügels Messerstopp. Vergewissern Sie sich, dass alle
bewegten Teile vollkommen still stehen,
– wenn Sie die Maschine anheben oder kippen müssen, z.B. zum
Transport;
– wenn Sie die Maschine zur Mähfläche hin- und wieder
wegtransportieren;
– beim Fahren außerhalb des Rasens;
– wenn Sie die Maschine für kurze Zeit verlassen;
– wenn Sie die Schnitthöhe verstellen wollen;
– bevor Sie den Grasfangsack abnehmen.
•WARNUNG
Die in dieser Bedienungsanleitung angegebenen Geräuschpegel und
Schwingungen sind die bei der Benutzung der Maschine entstehenden
Höchstwerte.
Die Verwendung von unausgewuchteten Schneidwerkzeugen, zu hohe
Fahrgeschwindigkeit und mangelhafte Wartung haben erheblichen Einfluss auf
Geräuschemissionen und Schwingungen. Deshalb müssen vorbeugende
Maßnahmen ergriffen werden, um mögliche Schäden durch hohe Geräuschpegel
oder Schwingungsbeanspruchungen zu vermeiden.
Achten Sie darauf, die Maschine gut zu warten, Gehörschutz zu tragen und
während der Arbeit Pausen einzulegen.
Die in dieser Bedienungsanleitung aufgeführten Wartungsarbeiten einhalten und
das Gerät regelmäßig von einer autorisierten Fachwerkstatt prüfen und warten
lassen.
Wartung und Lagerung
• Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.
• Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und
das Gerät in einem sicheren Arbeitszustand ist.
Das Öffnen der Auswurfklappe und Abnehmen des Grasfangsacks oder
Entfernen des Mulchstopfens darf nur bei ausgeschaltetem Motor und
stillstehendem Messerbalken erfolgen.
Prüfen Sie vor jedem Mähen die Grasfangeinrichtung auf Verschleiß oder
Verlust der Funktionsfähigkeit.
Prüfen Sie vor jedem Mähen den Zustand und festen Sitz des Messers.
Die Messerbefestigungsschraube muss immer von einer autorisierten
Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder
zu locker angezogen wird, können Messerbefestigung und Messerbalken
beschädigt werden oder sich lösen, was zu schweren Verletzungen führen
kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt
werden.
Das Auswechseln, Nachschleifen und Auswuchten des Messers muss von
einer autorisierten Fachwerkstatt durchgeführt werden.
Durch eine falsch zusammengebaute Messerbefestigung kann der
Messerbalken sich lösen, was zu schweren Verletzungen führen kann.
Ein unsachgemäß geschliffenes und nicht ausgewuchtetes Messer kann
starke Vibrationen verursachen und den Rasenmäher beschädigen.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
• Das Gerät niemals unter fließendem Wasser oder mit Hochdruckreinigern
säubern. Die elektrische Anlage könnte beschädigt werden.
Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu
tragen.
Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor
und abgezogenem Sicherheitsschlüssel auf ebenen Flächen
durchzuführen.
Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und
Einhaltung der Leistungsfähigkeit.
Das Gerät immer in sauberem Zustand in einem geschlossenen,
trockenen Raum und für Kinder nicht erreichbar abstellen.
Vor der Lagerung der Maschine immer die Batterie entnehmen und den
Sicherheitsschlüssel abziehen, um ein unbefugtes Betätigen der Maschine
zu verhindern.
Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur
Originalersatzteile verwendet werden.
Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre
Sicherheit gefährden.

6
7 BESCHREIBUNG DER BAUTEILE
1 Sicherheitsschaltbügel Messerstopp
2 Anzeige- und Bedienelemente für den Fahrantriebsmotor
3 Führungsholm
4 Fahrantriebsschaltbügel
5 Schnellspanner
6 Auswurfklappe
7 Batterieabdeckung
8 Batterie (unter der Batterieabdeckung)
9 Sicherheitsschlüssel (unter der Batterieabdeckung)
10 Schnitthöheneinstellung
11 Motor-Haube
12 Tragegriff vorn
13 Gehäuse
14 Holmhöhenverstellung
15 Tragegriff hinten
16 Grasfangsack
17 Anzeige- und Bedienelemente für Bereitschaftsmodus, Messermotor und Batterie
8 ÜBERSICHT DER ANZEIGE- UND BEDIENELEMENTE
1 Anzeige- und Bedienelemente für den Fahrantriebsmotor
2 Anzeige der Fahrgeschwindigkeit
3 Taste „Fahrgeschwindigkeit erhöhen“
4 Taste „Fahrgeschwindigkeit senken“
5 Anzeige- und Bedienelemente für Bereitschaftsmodus, Messermotor und Batterie
6 Anzeige des Ladezustands der aktuell genutzten Batterie, von oben nach unten:
Batterie zu 100%, 75%, 50%, 25% geladen
7 Energiespar-Taste
8 Energiespar-Anzeige
9 Ein/Aus-Taste für Bereitschaftsmodus und Messermotor
10 Störungsanzeige
9 VORBEREITENDE ARBEITEN
Zur Montage des Mähers befinden sich folgende Einzelteile in der Verpackung:
• Mäher mit vormontiertem Führungsholm
• Fangtuch, Fangsackgestell
• 2 Batterien
• Sicherheitsschlüssel
• Ladegerät
• Werkzeugbeutel mit folgendem Inhalt:
– Betriebsanleitung mit Konformitätserklärung
– Garantiebedingungen (modellabhängig)
Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in
Verbindung.
Führungsholm hochstellen (Abbildung A1 + B1 + V4 )
WICHTIG
Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der
Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt
werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein
beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.
VORSICHT
Bei der Betätigung der Holmhöhenverstellung kann es beim Lösen der
Flügelmuttern B1 zur Befestigung des Holm-Unterteils am Gehäuse (nur soweit
lösen, dass der Holm frei beweglich ist) und Ausrasten der Arretierungsnocken
aus den Bohrungen im Gehäuse zu einem unbeabsichtigten Umschlagen des
Holms kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil
Gehäuse ergeben. Es besteht Verletzungsgefahr!
Den Z-förmig zusammengeklappten Führungsholm in folgender Reihenfolge nach oben
auseinander ziehen:
– Zuerst das Führungsholm-Unterteil hochheben A1 , die Unterteil-Enden so weit
auseinander drücken, dass die beidseitigen nach innen zeigenden
Arretierungsnocken in die entsprechenden Bohrungen einrasten B1 .
Es können drei unterschiedliche Holmhöhen eingestellt werden.
– Die beidseitigen Flügelmuttern von Hand fest anziehen B1 . Hierzu die
Flügelmuttern abwechselnd links und rechts anziehen. Nur so können die
Arretierungsnocken gleich weit in die Bohrungen einrasten und beide Holm-Enden
gleichmäßig fest mit dem Mäher-Gehäuse verbunden werden.
– Das Führungsholm-Oberteil hochheben bis Führungsholm-Oberteil und -Unterteil
in einer Ebene liegen.
– Die Schnellspanner V4 zur Befestigung von Holm-Oberteil und Unterteil werden
beim Hersteller voreingestellt.
1. Schnellspanner nach oben an den Holm ziehen.
2. Schrauben handfest anziehen.
3. Schnellspanner öffnen.
4. Schrauben eine Viertel bis halbe Umdrehung anziehen.
5. Schnellspanner wieder nach oben ziehen und prüfen, ob die Holme fest
miteinander verbunden sind, evtl. nochmals korrigieren.
– Diese Einstellung beibehalten. Falls mit der Zeit die Spannung nachlässt, müssen
die Schrauben erneut angezogen werden.
Grasfangsack am Mäher einhängen (Abbildung R1 + S1 )
– Das Fangsackgestell mit dem Bügel voran in das Fangtuch einsetzen. Die oberen
Nähte des Fangtuches am Bügel ausrichten.
– Die Halteprofile auf den Rahmen des Fangsackgestells aufdrücken R1 .
– Die Auswurfklappe des Mähers nach oben öffnen.
– Den Grasfangsack am Tragbügel anheben, die Schanze (1) R1 an der
Fangsacköffnung in die Auswurföffnung einsetzen und den Grasfangsack mit
seinen beiden seitlichen Haken oben am Mähergehäuse einhängen S1 .
– Die Auswurfklappe auf den Grasfangsack klappen.

7
Schnitthöhe einstellen (Abbildung I )
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 3
Die von Ihnen gewünschte Schnitthöhe wird mit dem Einhand-Verstellhebel an der
linken Seite des Mähers eingestellt.
– Den Hebel aus der Raste ziehen und nach seitlichem Verschieben in der
gewünschten Position wieder einrasten.
– Die Markierung links auf dem Gehäuse zeigt die Schnitthöhe an.
WICHTIG
Das Mähen auf niedrigster Schnitthöhe sollte nur auf ebenen und planen
Rasenflächen durchgeführt werden!
Beachten Sie bitte, dass die unteren Schnitthöheneinstellungen nur bei
optimalen Bedingungen zu verwenden sind. Wenn Sie die Schnitthöhe zu niedrig
wählen, kann die Grasnarbe beschädigt und unter Umständen sogar vernichtet
werden.
Außer der Schnitthöhe beeinflusst auch die Fahrgeschwindigkeit das Schnittbild
und Fangergebnis. Schnitthöhe und Fahrgeschwindigkeit an die zu schneidende
Grashöhe anpassen, gegebenenfalls Fahrantrieb nicht einschalten.
Einsetzen der geladenen Batterie (Abbildung K2 + V1 + G2 + H )
Die Handhabung von Ladegerät und Batterie ist in der
separaten Bedienungsanleitung des Ladegeräts
beschrieben.
Insbesondere Sicherheitshinweise lesen und beachten!
Vor der ersten Inbetriebnahme Batterie vollständig
aufladen!
– Batterieabdeckung öffnen und festhalten.
– Sicherheitsschlüssel abziehen K2 .
– Batterie in das Batteriefach schieben, bis die Verriegelung einrastet V1 .
Darauf achten, dass die Verriegelung an der Batterie freigängig ist und sauber
einrastet.
Es können 2 Batterien oder auch nur 1 Batterie verwendet werden. Wenn nur 1
Batterie verwendet wird, kann diese wahlweise in Batteriefach I oder Batteriefach II
eingesetzt werden.
– Den Sicherheitsschlüssel einstecken, falls die Maschine sofort benutzt wird G2 .
– Batterieabdeckung schließen. Darauf achten, dass die Abdeckung selbsttätig
schließt. Schmutz und Grasreste können dies verhindern und müssen deshalb
entfernt werden.
– Nach Einschalten des Bereitschaftsmodus zeigt die Anzeige (6) H den
Ladezustand der Batterie an, aus der die Maschine aktuell den Strom bezieht. Bei
2 eingesetzten Batterien wird der Strom zuerst aus Batterie I, dann aus Batterie II
bezogen. Es leuchtet daher entweder die Ladezustands-Anzeige für Batterie I oder
für Batterie II. Die Umschaltung von Batterie I auf Batterie II erfolgt automatisch.
Batterie entnehmen (Abbildung F + K2 + N2 )
– Motor ausschalten F .
– Batterieabdeckung öffnen und festhalten.
– Sicherheitsschlüssel abziehen K2 .
– Entriegelungsknopf an der Batterievorderseite gedrückt halten und Batterie aus
dem Batteriefach entnehmen N2 .
– Batterieabdeckung schließen. Darauf achten, dass die Abdeckung selbsttätig
schließt. Schmutz und Grasreste können dies verhindern und müssen deshalb
entfernt werden.
10 VOR DER ERSTEN INBETRIEBNAHME
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 3
Alle Verschraubungen auf festen Sitz prüfen. Die Schrauben gegebenenfalls
nachziehen! Insbesondere die Befestigung des Messerbalkens ist zu prüfen (siehe
Kapitel „Wartung des Messerbalkens“).
Die Messerbefestigungsschraube muss immer von einer autorisierten Fachwerkstatt
angezogen werden. Wenn die Messerschraube zu fest oder zu locker angezogen wird,
können Messerbefestigung und Messerbalken beschädigt werden oder sich lösen, was
zu schweren Verletzungen führen kann.
Der Rasenmäher ist mit einer Messerstopp-Vorrichtung ausgestattet.
Vor der ersten Inbetriebnahme prüfen, ob der Sicherheitsschaltbügel Messerstopp
einwandfrei funktioniert. Wenn der Sicherheitsschaltbügel losgelassen wird, muss der
Messerbalken innerhalb von 3 Sekunden zum Stillstand kommen.
Der Sicherheitsschaltbügel muss nach dem Loslassen auf jeden Fall wieder in die im
Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen.
Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte
Fachwerkstatt erforderlich.
Verletzungsgefahr!
Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer
autorisierten Fachwerkstatt bringen.
Messen der Nachlaufzeit
Nach dem Starten des Motors dreht sich das Messer und ein Windgeräusch ist hörbar.
Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des
Motors, sie kann mit einer Stoppuhr gemessen werden.
Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder
deaktiviert werden!
Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht
beschädigt sind!
Batterie laden
Die Handhabung von Ladegerät und Batterie ist in der
separaten Bedienungsanleitung des Ladegeräts
beschrieben.
Insbesondere Sicherheitshinweise lesen und beachten!
Vor der ersten Inbetriebnahme Batterie vollständig
aufladen!
Alle Sicherheitshinweise zu Handhabung, Lagerung, Aufbewahrung,
Transport, Entsorgung der Lithium-Ionen-Batterie sowie Erste-Hilfe-
Maßnahmen und Maßnahmen zur Brandbekämpfung finden Sie im
„Datenblatt zur Produktsicherheit“ auf www.sabo-online.com bei den
Bedienungsanleitungen.
Informations-Rufnummer für Lithium-Ionen-Batterien
[phone]
Signaltöne ein-/ausschalten
Zuvor sicherstellen, dass
– der Bereitschaftsmodus eingeschaltet ist (siehe Kapitel „Bereitschaftsmodus
ein-/ausschalten“).
Die Signaltöne der Anzeige- und Bedienelemente können durch gleichzeitiges Drücken
der „+“-Taste (3) und „–“-Taste (4) aus- bzw. eingeschaltet werden H .
11 BEREITSCHAFTSMODUS EIN-/AUSSCHALTEN
(ABBILDUNG H (9) )
Das Einschalten des Bereitschaftsmodus ist die Voraussetzung, um mit dem Mäher
arbeiten zu können.
Zuvor sicherstellen, dass
– sich eine oder zwei geladene Batterien im Batteriefach befinden (siehe Kapitel
„Einsetzen der geladenen Batterie“),
– der Sicherheitsschlüssel eingesteckt ist G2 .
Bereitschaftsmodus einschalten (Abbildung H )
– Ein/Aus-Taste (9) drücken.
Ein Signalton ertönt und alle Anzeigeelemente leuchten kurz auf.
Anschließend zeigt die Anzeige die zuletzt gewählten Einstellungen (2, 8) und den
Ladezustand der aktuell genutzten Batterie (6) an. Ist eine Batterie nur noch zu
15% geladen, blinkt die Ladezustands-Anzeige (6) und das Gerät schaltet
selbsttätig auf die zweite Batterie um.
– Zum Mähen innerhalb von ca. 30 Sekunden nach Einschalten des
Bereitschaftsmodus den Messermotor starten (siehe Kapitel „Starten des
Messermotors“).
Um die Batterie zu schonen, schaltet sich der Bereitschaftsmodus
selbsttätig aus, wenn nicht innerhalb von ca. 30 Sekunden der Messermotor
oder der Fahrantriebsmotor gestartet oder eine Taste gedrückt wird.
Zwei Signaltöne ertönen und die Anzeige erlischt.
Falls die Störungsanzeige (10) eine Störung anzeigt, umgehend die Störung beseitigen
(siehe Kapitel „Störungsanzeige“) oder eine autorisierte Fachwerkstatt aufsuchen.
Bereitschaftsmodus ausschalten (Abbildung H )
– Ein/Aus-Taste (9) erneut drücken.
Zwei Signaltöne ertönen und die Anzeige erlischt.

8
Vor längerer Nichtverwendung des Geräts:
– Sicherheitsschlüssel abziehen K2 .
– Batterien aus dem Batteriefach entnehmen N2 .
12 STARTEN DES MESSERMOTORS (ABBILDUNG A2 )
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 3
Den Motor nur hinter dem Mäher stehend starten.
Den Mäher in jedem Fall auf eine ebene, nicht mit hohem Gras bewachsene Fläche
stellen (zu hohes Gras hemmt den Anlauf des Messerbalkens und erschwert den
Startvorgang). Beim Starten des Motors darf die Maschine nicht hochgekantet werden,
sondern ist, falls erforderlich, durch Herunterdrücken des Führungsholmes so schräg zu
stellen, dass das Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt,
jedoch nur so weit, wie es unbedingt erforderlich ist. Solange das Gerät nicht auf allen
4 Rädern steht, müssen sich beide Hände auf dem Holm-Oberteil befinden.
Zuvor sicherstellen, dass
– sich eine oder zwei geladene Batterien im Batteriefach befinden (siehe Kapitel
„Einsetzen der geladenen Batterie“),
– der Sicherheitsschlüssel eingesteckt ist G2 .
Messermotor starten (Abbildung A2 )
– Die Ein/Aus-Taste (1) drücken, um den Bereitschaftsmodus einzuschalten (siehe
Kapitel „Bereitschaftsmodus ein-/ausschalten“).
– Mit der linken Hand den Sicherheitsschaltbügel Messerstopp (2) auf das Holm-
Oberteil gedrückt halten und innerhalb von 3 Sekunden mit der rechten Hand
erneut die Ein/Aus-Taste (1) drücken.
Ein Signalton ertönt und Messermotor und Messer laufen an.
– Das Messer läuft nun, solange der Sicherheitsschaltbügel gedrückt gehalten wird.
Beim Loslassen des Sicherheitsschaltbügels stoppen Messermotor und Messer.
– Nach Loslassen des Sicherheitsschaltbügels bleibt das Gerät für ca. 30 Sekunden
im Bereitschaftsmodus, erkennbar am Leuchten der Anzeigeelemente. So lange
kann der Messermotor jederzeit durch Gedrückthalten des Sicherheitsschaltbügels
und Drücken der Ein/Aus-Taste innerhalb von 3 Sekunden erneut gestartet
werden.
– Wenn innerhalb von ca. 30 Sekunden nicht erneut der Messermotor oder der
Fahrantriebsmotor gestartet oder eine Taste gedrückt wird, schaltet sich der
Bereitschaftsmodus selbsttätig aus, um die Batterie zu schonen.
Zwei Signaltöne ertönen und die Anzeige erlischt.
Zum Starten des Messermotors Bereitschaftsmodus erneut einschalten.
13 ABSTELLEN DES MESSERMOTORS (ABBILDUNG F + K2 )
– Sicherheitsschaltbügel Messerstopp loslassen F.
– Stillstand des Messerbalkens abwarten.
– Sicherheitsschlüssel abziehen K2 .
14 ANHALTEN IM NOTFALL
Sicherheitsschaltbügel Messerstopp und Fahrantriebsschaltbügel loslassen.
– Der Messermotor stoppt und das Messer kommt zum Stillstand.
– Der Fahrantriebsmotor stoppt und der Mäher hält an.
ACHTUNG
Vor jedem Mähen prüfen, ob der Sicherheitsschaltbügel Messerstopp und der
Fahrantriebsschaltbügel einwandfrei funktionieren:
– Wenn der Sicherheitsschaltbügel Messerstopp losgelassen wird, muss das
Messer innerhalb von 3 Sekunden stehen bleiben.
– Wenn der Fahrantriebsschaltbügel losgelassen wird, muss der Fahrantrieb
sofort stoppen und der Mäher zum Stillstand kommen.
Anderenfalls die nächste autorisierte Fachwerkstatt aufsuchen.
15 FAHRANTRIEB
HINWEIS
Bei zu geringer Batteriespannung schalten sich Messermotor und
Fahrantriebsmotor automatisch aus. Laden Sie die Batterie daher rechtzeitig auf.
Bedienung des Hinterradantriebes (Abbildung G + E2 )
Zuvor sicherstellen, dass
– sich eine oder zwei geladene Batterien im Batteriefach befinden (siehe Kapitel
„Einsetzen der geladenen Batterie“),
– der Sicherheitsschlüssel eingesteckt ist G2 .
– der Bereitschaftsmodus eingeschaltet ist (siehe Kapitel „Bereitschaftsmodus
ein-/ausschalten“).
Der Hinterradantrieb wird über den Fahrantriebsschaltbügel am oberen Führungsholm
ein- und ausgeschaltet:
– Fahrantriebsschaltbügel anziehen und festhalten G = Mäher fährt.
– Fahrantriebsschaltbügel loslassen E2 = Mäher bleibt stehen.
WICHTIG
Zum Fahren ohne zu mähen immer nur den Fahrantriebsschaltbügel betätigen!
Wenn gleichzeitig auch der Sicherheitsschaltbügel Messerstopp
heruntergedrückt wird, schaltet sich aus Sicherheitsgründen der
Fahrantriebsmotor nach ca. 3 Sekunden aus, die Störungsanzeige zeigt einen
Fehler an und der Mäher bleibt stehen.
WICHTIG
Den Fahrantrieb nur dann einschalten, wenn das Gerät steht oder vorwärts
geschoben wird. Niemals den Fahrantrieb einschalten, während sich das Gerät
rückwärts bewegt! Dies kann das Getriebe zerstören.
HINWEIS
Wenn Sie das Gerät unmittelbar nach Ausschalten des Fahrantriebs rückwärts
fahren wollen, ist es möglich, dass die Fliehkraftkupplung noch eingekuppelt ist
und die Hinterräder blockiert. Lösen Sie die Kupplung, indem Sie das Gerät mit
ausgeschaltetem Fahrantrieb minimal vorwärts schieben.
Geschwindigkeitseinstellung (Abbildung H (3, 4) )
Zuvor sicherstellen, dass
– der Bereitschaftsmodus eingeschaltet ist (siehe Kapitel „Bereitschaftsmodus
ein-/ausschalten“).
Die Fahrgeschwindigkeit kann unabhängig vom laufenden Fahrantriebsmotor
eingestellt werden.
– „+“-Taste (3) drücken = Fahrgeschwindigkeit um 0,5 km erhöhen
– „–“-Taste (4) drücken = Fahrgeschwindigkeit um 0,5 km senken
Die Anzeige (2) zeigt die aktuell eingestellte Fahrgeschwindigkeit an.
HINWEIS
Mähen mit zu hoher Geschwindigkeit führt zu schlechtem Schnittbild und
schlechtem Fangergebnis. Geschwindigkeit immer den Gegebenheiten anpassen.
Wählen Sie bei höherem Gras eine niedrigere Fahrgeschwindigkeit.
16 GRASFANGEINRICHTUNG
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 3
Betrieb mit Grasfangsack
WARNUNG
Beim Betrieb mit Grasfangsack muss dieser vollständig montiert und in
technisch einwandfreiem Zustand sein.
WICHTIG
Darauf achten, dass bei der Handhabung des Grasfangsacks die Schanze (1)
R1 nicht verbogen wird.
Beim Mähen darauf achten, dass der Grasfangsack rechtzeitig geleert wird. Das
TurboSignal auf dem Grasfangsack zeigt Ihnen den richtigen Zeitpunkt zum Entleeren.
TurboSignal (Füll-Anzeige des Grasfangsacks) (Abbildung J + K )
Auf der Oberseite des Grasfangsacks ist eine Anzeige aufgesetzt, die anzeigt, ob der
Grasfangsack leer oder gefüllt ist:
– Bei leerem Grasfangsack und während des Mähens bläht sich das Turbo Signal
auf J.
– Ist der Grasfangsack gefüllt, fällt das Turbo Signal in sich zusammen; dann sofort
den Mähvorgang stoppen und den Grasfangsack entleeren K.
WICHTIG
Bei stark verschmutztem Fangsackgewebe bläht sich das Turbo Signal nicht auf -
Sie sollten das Gewebe sofort reinigen. Nur mit einem luftdurchlässigen
Grasfangsack erzielen Sie eine einwandfreie Grasaufnahme.
WICHTIG
Grasfangsack nicht mit heißem Wasser reinigen!
Entleeren des Grasfangsacks (Abbildung F + L )

9
– Motor ausschalten F , warten bis der Messerbalken zum Stillstand kommt.
– Auswurfklappe anheben.
– Am Tragbügel den gefüllten Grasfangsack vom Mäher aushängen –
Auswurfklappe schließt selbsttätig.
– Grasfangsack am Tragbügel und an der Bodenunterseite haltend gründlich
ausschütten L .
Betrieb ohne Grasfangsack
WARNUNG
Beim Betrieb ohne Grasfangsack muss die AuswurfkIappe am Mähergehäuse
immer geschlossen (heruntergeklappt) sein.
17 MÄHBETRIEB
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 3
HINWEIS
Bei zu geringer Batteriespannung schalten sich Messermotor und
Fahrantriebsmotor automatisch aus. Laden Sie die Batterie daher rechtzeitig auf.
HINWEIS
Wenn Sie das Gerät unmittelbar nach Ausschalten des Fahrantriebs rückwärts
fahren wollen, ist es möglich, dass die Fliehkraftkupplung noch eingekuppelt ist
und die Hinterräder blockiert. Lösen Sie die Kupplung, indem Sie das Gerät mit
ausgeschaltetem Fahrantrieb minimal vorwärts schieben.
Mähen an Hanglagen
ACHTUNG
Mähen Sie nicht an übermäßig steilen Hängen! Das Mähen an Hanglagen birgt
grundsätzlich Gefahren. Mähen Sie quer zum Hang, niemals auf- oder abwärts.
Achten Sie immer auf einen sicheren Stand. Grundsätzlich sollten handgeführte
Rasenmäher bei Steigungen von mehr als 26% (15° Neigung) nicht eingesetzt
werden. Es droht der Verlust der Standfestigkeit.
Prüfung der Betriebssicherheit
Der Rasenmäher ist mit einer Messerstopp-Vorrichtung ausgestattet.
Vor jedem Mähen prüfen, ob der Sicherheitsschaltbügel Messerstopp einwandfrei
funktioniert. Wenn der Sicherheitsschaltbügel losgelassen wird, muss der
Messerbalken innerhalb von 3 Sekunden zum Stillstand kommen.
Der Sicherheitsschaltbügel muss nach dem Loslassen auf jeden Fall wieder in die im
Bild „Beschreibung der Bauteile“ gezeigte Position zurückspringen.
Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte
Fachwerkstatt erforderlich.
Verletzungsgefahr!
Ist die Nachlaufzeit des Messers größer, das Gerät nicht mehr verwenden und zu einer
autorisierten Fachwerkstatt bringen.
Messen der Nachlaufzeit
Nach dem Starten des Messermotors dreht sich das Messer und ein Windgeräusch ist
hörbar.
Die Nachlaufzeit entspricht der Dauer des Windgeräusches nach dem Abstellen des
Motors, sie kann mit einer Stoppuhr gemessen werden.
Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder
deaktiviert werden!
Auch die einwandfreie Funktion des Fahrantriebsschaltbügels ist vor jedem Mähen zu
prüfen. Wenn der Fahrantriebsschaltbügel losgelassen wird, muss der Fahrantrieb
sofort stoppen und der Mäher zum Stillstand kommen. Sollte dies nicht der Fall sein, ist
eine sofortige Überprüfung durch eine autorisierte Fachwerkstatt erforderlich.
Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht
beschädigt sind!
Zur Vermeidung einer Gefährdung vor jedem Mähen den Zustand und festen Sitz des
Messers prüfen. Die Messerbefestigungsschraube muss immer von einer autorisierten
Fachwerkstatt angezogen werden. Wenn die Messerschraube zu fest oder zu locker
angezogen wird, können Messerbefestigung und Messerbalken beschädigt werden
oder sich lösen, was zu schweren Verletzungen führen kann. Ein abgenutztes oder
beschädigtes Messer muss unbedingt ersetzt werden (siehe Kapitel „Wartung des
Messerbalkens”).
Alle 10 Betriebsstunden Lüfter, Messerbefestigung und Lüftergehäuse auf Verschleiß
und Sitz prüfen. Außerdem Schrauben und Muttern des Gerätes auf festen Sitz prüfen
und gegebenenfalls nachziehen!
Bei Blockierung des Mähwerks, z.B. durch Auffahren auf ein Hindernis, durch eine
autorisierte Fachwerkstatt prüfen lassen, ob Teile des Mähers beschädigt oder verformt
sind. Auch die möglicherweise notwendigen Reparaturen immer von einer autorisierten
Fachwerkstatt ausführen lassen.
Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche
Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte
Fachwerkstatt erforderlich.
Zeitliche Einschränkungen
In Deutschland ist der zeitliche Betrieb von Rasenmähern in der „32. Verordnung zur
Durchführung des Bundes-Immissionsschutzgesetzes (32. BImSch-V)“ geregelt.
Darüber hinaus sind regionale Einschränkungen möglich (z.B. zum Schutze der
Mittagsruhe), über die Ihnen die zuständige kommunale Behörde Auskunft geben kann.
Automatische Drehzahl-Erhöhung
Bei erschwerten Mähbedingungen, wie z.B. hohem Gras, erhöht der Messermotor
seine Drehzahl automatisch von 2800 auf 3000 Umdrehungen pro Minute.
Sobald sich die Mähbedingungen normalisieren, sinkt die Drehzahl wieder automatisch
auf die Standardeinstellung von 2800 Umdrehungen pro Minute.
HINWEIS
Im Energiespar-Modus erfolgt keine automatische Drehzahl-Erhöhung, wenn die
Mähbedingungen schwieriger werden!
Motordrehzahl senken (Energiespar-Modus) (Abbildung H (7) )
Die Standarddrehzahl des Messermotors beträgt 2800 Umdrehungen pro Minute.
Um die Batterie zu schonen und Energie zu sparen, kann die Drehzahl auf 2600
Umdrehungen pro Minute gesenkt werden:
– „ECO“-Taste (7) drücken.
Die Energiespar-Anzeige (8) leuchtet und der Mäher mäht nur noch mit 2600
Umdrehungen pro Minute.
Standarddrehzahl wiederherstellen:
– „ECO“-Taste (7) erneut drücken.
Die Energiespar-Anzeige (8) erlischt und der Mäher mäht wieder mit 2800
Umdrehungen pro Minute.
WICHTIG
Verwenden Sie den Energiespar-Modus nur bei leichten Mähbedingungen, wie
z.B. kurzem, trockenem Gras. Anderenfalls kann sich die Schnittqualität
verschlechtern oder der Auswurfkanal verstopfen.
Im Energiespar-Modus kann der Mäher die Drehzahl des Messermotors nicht
automatisch erhöhen, wenn die Mähbedingungen schwieriger werden!
Tipps zur Rasenpflege (Abbildung M )
WARNUNG
Entfernen Sie vor jedem Schnitt alle Fremdkörper (Steine, Holz, Äste usw.) vom
Rasen; achten Sie aber trotzdem auch während des Mähens noch auf
herumliegende Gegenstände.
Eine Einweisung zum Thema Rasenpflege erhalten Sie auf Anfrage von Ihrem Händler.
Informationen und Hinweise zum Mähen finden Sie auch auf der Homepage des
Herstellers.
Mulchen
Der Rasenmäher kann mit einem Mulchkit ausgerüstet werden. Der entsprechende
Umrüstsatz ist im Fachhandel als Zubehör erhältlich (Bestell-Nr. siehe Kapitel
„Original-Ersatzteile und Zubehör“).
Das Mulchkit beinhaltet auch Tipps und Infos zum Mulchen. Auch auf der Homepage
des Herstellers finden Sie Informationen zum Thema Mulchen
WARNUNG
Den Umbau des Mähers auf Mulchsystem immer von einer autorisierten
Fachwerkstatt durchführen lassen. Durch eine falsch zusammengebaute
Messerbefestigung oder durch eine zu fest oder zu locker angezogene
Messerschraube kann sich der Messerbalken lösen, was zu schweren
Verletzungen führen kann.
Wenn das Gras doch einmal zu hoch für das Mulchen ist, kann mit wenigen Handgriffen
der Mulchmäher für das Mähen mit Grasfangsack umgebaut werden.
Umbau auf Heckauswurfmäher (Abbildung U2 + S1 + K2 )
– Motor abstellen.
– Sicherheitsschlüssel abziehen K2 .
– Auswurfklappe anheben.
– Den Mulchstopfen aus dem Kanal entfernen U2 .

10
– Den Grasfangsack in die vorgesehene Halterung am Mähergehäuse einhängen
S1 .
Ein Umbau des Mulch-Messersystems ist nicht notwendig! Bei schwierigen
Mähbedingungen (z.B. nasses Gras) kann es allerdings zu einer reduzierten
Fangsackfüllung kommen.
Damit das Gerät erneut aIs MuIchmäher eingesetzt werden kann, muss der
MuIchstopfen wieder eingesetzt werden. Hierzu den Grasfangsack abnehmen, den
MuIchstopfen in den Auswurfkanal einführen und die AuswurfkIappe schließen.
Auswurfkanal vorher reinigen.
18 WARTUNGSINTERVALLE
WICHTIG
Vermeiden Sie Schäden! Unter extremen bzw. außergewöhnlichen Bedingungen
sind ggf. kürzere Wartungszeiträume als unten angegeben erforderlich. Falls Sie
Mängel feststellen, wenden Sie sich bitte an eine autorisierte Fachwerkstatt.
Routinewartungen an der Maschine entsprechend den nachfolgenden
Wartungsintervallen durchführen.
Die folgenden Wartungsintervalle müssen zusätzlich zu den in dieser Betriebsanleitung
aufgeführten Wartungsarbeiten durchgeführt werden.
Vor der ersten Inbetriebnahme
• Batterie laden.
• Alle Verschraubungen auf festen Sitz prüfen.
• Die Messerschraube prüfen und gegebenenfalls von einer autorisierten
Fachwerkstatt festziehen lassen.
• Prüfen, ob der Sicherheitsschaltbügel Messerstopp einwandfrei funktioniert.
• Prüfen, ob der Fahrantriebsschaltbügel einwandfrei funktioniert.
• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht
beschädigt sind.
Vor jedem Betrieb
• Rasenfläche überprüfen und alle Fremdkörper, insbesondere stromführende
Leitungen, entfernen.
• Bereich des Begrenzungskabels prüfen (falls auch ein automatischer Mäher zur
Rasenpflege eingesetzt wird).
• Ladung der Batterie prüfen.
• Zustand und festen Sitz des Messers prüfen, die Messerschraube gegebenenfalls
von einer autorisierten Fachwerkstatt festziehen lassen.
• Prüfen, ob der Sicherheitsschaltbügel Messerstopp einwandfrei funktioniert.
• Prüfen, ob der Antriebsschaltbügel einwandfrei funktioniert.
• Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht
beschädigt sind.
• Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit prüfen.
Alle 10 Betriebsstunden
• Alle Verschraubungen auf festen Sitz prüfen.
• Lüfter, Messerbefestigung und Lüftergehäuse auf Verschleiß und Sitz prüfen.
Nach jedem Betrieb
• Den Mäher reinigen.
• Das Messer auf Schäden und Verschleiß überprüfen.
Alle 15-20 Betriebsstunden oder jährlich
• Die Lager der Räder fetten.
19 PFLEGE UND WARTUNG DES MÄHERS
Regelmäßige Pflege ist die beste Garantie für eine lange Lebensdauer und
störungsfreien Betrieb! Ungenügende Wartung Ihres Gerätes führt zu
sicherheitsrelevanten Mängeln!
Verwenden Sie nur Originalersatzteile, denn nur diese bürgen für Sicherheit und
Qualität!
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 3
Reinigung (Abbildung O )
Schmutz und Grasreste direkt nach dem Mähen entfernen. Den Mäher auf die Seite
legen und zur Reinigung Bürste oder Lappen verwenden.
ACHTUNG
Die Finger nicht in die Öffnungen des Lüftergehäuses stecken und Lüfter
festhalten. Wenn der Messerbalken beim Reinigen gedreht wird, besteht die
Gefahr, dass die Finger zwischen Lüfter und Lüftergehäuse gequetscht werden!
WICHTIG
Nie den Mäher mit Wasser abspritzen. Die elektrische Anlage könnte beschädigt
werden.
Aufbewahrung
Das Gerät immer mit abgezogenem Sicherheitsschlüssel und ohne eingesetzte Batterie
lagern.
Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und
für Kinder nicht erreichbar abstellen.
Umklappen des Führungsholmes (Abbildung B4 )
– Zur platzsparenden Aufbewahrung oder zum Transport die Schnellspanner öffnen,
die Flügelmuttern soweit lösen, dass sich der Führungsholm ohne Widerstand in
Z-Form über dem Motor zusammenklappen lässt B4 .
Die Arretierungsnocken am Unterholmende müssen aus den Bohrungen im
Gehäuse ausrasten.
WICHTIG
Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der
Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt
werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein
beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.
VORSICHT
Beim Umlegen des Holms zu Transport- und Lagerungszwecken kann es beim
Öffnen der Schnellspanner, beim Lösen der Flügelmuttern und Ausrasten der
Arretierungsnocken aus den Bohrungen im Gehäuse zu einem unbeabsichtigten
Umschlagen des Holms kommen. Außerdem können sich Quetschstellen
zwischen Holm-Unterteil, -Oberteil und Gehäuse ergeben. Es besteht
Verletzungsgefahr!
Transport und Sicherung des Gerätes (Abbildung N + N4 )
– Soll das Gerät getragen werden, nicht an der Auswurfklappe anfassen! Fassen Sie
vorne und hinten am Tragegriff an (siehe Abbildung N).
Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe
Technische Daten). Das Heben von hohen Gewichten kann zu gesundheitlichen
Problemen führen.
Wir empfehlen, das Gerät immer mit mindestens zwei Personen zu heben oder
tragen, wenn andere Hilfsmittel nicht zur Verfügung stehen.
Wird das Gerät auf einer Ladefläche transportiert, sollte zum Auf- und Abladen
eine Laderampe benutzt werden.
– Das Gerät auf allen 4 Rädern stehend transportieren, um Kraftstoffverlust,
Beschädigungen des Gerätes und Verletzungen von Personen zu vermeiden.
ACHTUNG
Verletzungen vermeiden! Beim Auf- oder Abladen der Maschine besonders
vorsichtig vorgehen.
Es wird empfohlen, bei Verwendung eines Anhängers darauf zu achten, dass
dieser mit stabilen Seitenwänden ausgestattet ist.
Zur Sicherung des Gerätes dürfen nur die ausgewiesenen Punkte am
Transportfahrzeug verwendet werden.
– Das Transportmittel auf ebenem Boden parken, damit das Gerät nicht wegrollen
kann, bevor es gesichert wird.
– Den Grasfangsack aushängen und während des Transports separat sichern.
– Das Gerät mit zugelassenen Ladungssicherungsmitteln (z.B. Zurrgurte mit
Spannelement) auf oder im Fahrzeug sicher befestigen. Zurrgurte sind Gurtbänder
aus synthetischen Fasern. Jeder Zurrgurt ist mit einem Etikett gekennzeichnet.
Das Etikett enthält wichtige Angaben zur Verwendung. Die Hinweise dieses
Etiketts bei der Benutzung des Zurrgurtes sind zu beachten.
– Bei Ladegütern, die rollen können, wird das Direktzurren mit vier Spanngurten
empfohlen. Dazu werden die Gurte direkt an den Befestigungspunkten am Gerät
(siehe Abbildung N4 ) und in den Zurrpunkten auf der Ladefläche befestigt und
leicht vorgespannt.
ACHTUNG
Die Gurte nicht zu fest anziehen. Ein zu starkes Fixieren des Gerätes kann zu
Beschädigungen führen.
Wartung des Messerbalkens
Ein scharfes Messer garantiert optimale Schnittleistung. Prüfen Sie vor jedem Mähen
den Zustand und festen Sitz des Messers. Die Messerbefestigungsschraube muss
immer von einer autorisierten Fachwerkstatt angezogen werden. Wenn die
Messerschraube zu fest oder zu locker angezogen wird, können Messerbefestigung
und Messerbalken beschädigt werden oder sich lösen, was zu schweren Verletzungen
führen kann. Ein abgenutztes oder beschädigtes Messer muss unbedingt ersetzt
werden.

11
Nachschleifen und Auswuchten des Messerbalkens (Abbildung Q )
WARNUNG
Das Nachschleifen und Auswuchten des Messerbalkens muss von einer
autorisierten Fachwerkstatt durchgeführt werden. Ein unsachgemäß
geschliffenes und nicht ausgewuchtetes Messer kann starke Vibrationen
verursachen und den Rasenmäher beschädigen.
Die Schneidkanten des Messerbalkens dürfen nur so lange nachgeschliffen werden, bis
die Verschleißgrenze erreicht ist. Diese ist mit einer ringförmigen Markierung (1) im
Messerbalken gekennzeichnet Q. Die Verschleißgrenze beträgt 8 mm. Ihre
Fachwerkstatt kann diesen Wert für Sie prüfen!
Achtung! Schleifwinkel von 30° beachten.
WARNUNG
Ein Messer, bei dem die Verschleißgrenze (Markierung) überschritten wurde,
kann brechen und weggeschleudert werden, was zu schweren Verletzungen
führen kann.
Auswechseln des Messerbalkens
WARNUNG
Das Auswechseln des Messerbalkens muss von einer autorisierten
Fachwerkstatt durchgeführt werden. Durch eine falsch zusammengebaute
Messerbefestigung oder durch eine zu fest oder zu locker angezogene
Messerschraube kann sich der Messerbalken lösen, was zu schweren
Verletzungen führen kann.
– Bei Ersatz nur Original-Messerbalken verwenden. Nicht gleichwertige Ersatzteile
können die Maschine beschädigen und Ihre Sicherheit gefährden.
– Ersatz-Messerbalken müssen dauerhaft mit dem Namen und/oder Firmen-
Kennzeichen des Herstellers oder Lieferanten und der Teile-Nr. gekennzeichnet
sein.
Wartung der Vorderräder
Einmal jährlich oder alle 15-20 Betriebsstunden die Lager der Räder fetten.
– Die Abdeckungen in der Mitte der Radkappen abnehmen.
– Mit einem Steckschlüssel die Sechskantmutter lösen, Unterlegscheibe entfernen,
Räder zusammen mit Radkappe und Bundscheibe von der Radachse abziehen.
Radkappe vom Rad entfernen.
– Nachdem die Lager mit einem Wälzlagerfett (z.B. „KAJO-Langzeitfett LZR 2“)
gefettet wurden, Räder aufschieben. Zuerst die Bundscheibe ins Rad einsetzen,
die Radkappe aufsetzen und andrücken, bis ein Klick-Geräusch zu hören ist. Die
Unterlegscheibe aufsetzen, mit Sechskantmutter befestigen und soweit festziehen,
dass die Räder sich noch leicht, aber spielfrei drehen lassen. Die Abdeckungen in
der Mitte der Radkappen wieder einsetzen.
Wartung des Hinterradantriebs (Abbildung R )
Einmal jährlich oder alle 15-20 Betriebsstunden die Lager der Räder fetten.
– Die Abdeckungen in der Mitte der Radkappen abnehmen.
– Mit einem Steckschlüssel die Sechskantmutter lösen, Unterlegscheibe entfernen,
Antriebsräder zusammen mit Radkappe und Bundscheibe von der Radachse
abziehen.
– Die Radabdeckung abnehmen, dabei auf die Anlaufscheibe achten.
– Den Schmutz von der Radabdeckung, dem Ritzel auf der Getriebewelle und dem
Zahnkranz an der Radinnenseite entfernen.
HINWEIS
Das Ritzel nicht von der Getriebewelle abziehen!
– Die Lager mit einem Wälzlagerfett (z.B. „KAJO-Langzeitfett LZR 2“) fetten.
Ritzel und Zahnkranz im Rad nicht einfetten!
– Die Radabdeckung aufsetzen und die Anlaufscheibe auf die Radachse
aufschieben. Beim Aufstecken des Antriebsrades darauf achten, dass Ritzel und
Zahnkranz ineinander greifen, evtl. das Rad auf der Achse leicht verdrehen.
– Falls die Radkappe sich vom Rad gelöst hat, zuerst die Bundscheibe gemäß
Abbildung R ins Rad einsetzen, die Radkappe aufsetzen und andrücken, bis ein
Klick-Geräusch zu hören ist. Die Unterlegscheibe aufsetzen, mit Sechskantmutter
befestigen und soweit festziehen, dass die Räder sich noch leicht, aber spielfrei
drehen lassen. Die Abdeckungen in der Mitte der Radkappen wieder einsetzen.
Pos: 25.2 /I nnenteil/Stör ungsursachen und de ren Beseit igung/1 STÖRU NGSURS ACHEN UND DER EN BESEITIGU NG @ 0\mod_1 1153735233 43_6.docx @ 551 @ 1 @ 1
20 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG
Störungen Mögliche Ursachen Beseitigung
Motor startet nicht Sicherheitsschlüssel
nicht eingesteckt. Sicherheitsschlüssel
einstecken G2 .
Batterie nicht geladen. Batterie aufladen W1 .
Batterie ist nicht
funktionsfähig oder kann
nicht aufgeladen werden.
Batterie ersetzen.
Schnitthöhe zu niedrig
eingestellt (zu hohes
Gras hemmt den Anlauf
des Motors).
Größere Schnitthöhe
einstellen I. Maschine beim
Starten an kippen.
Zu viele Grasabfälle im
Gehäuse oder
Auswurfkanal.
Schneidraum/Auswurfkanal
von Gras reinigen, Spalt
zwischen Lüfter und
Gehäuse sauber halten
(vorher Sicherheitsschlüssel
abziehen K2 !).
Bereitschaftsmodus nicht
eingeschaltet.
Vor dem Starten des Motors
Bereitschaftsmodus
einschalten (9) H .
Von einer autorisierten
Fachwerkstatt prüfen lassen.
Motor schaltet beim
Mähen aus
Schnitthöhe zu niedrig. Größere Schnitthöhe
einstellen I.
Batterie ist leer. Batterie laden W1 .
Zu viele Grasabfälle im
Gehäuse oder
Auswurfkanal.
Schneidraum/Auswurfkanal
von Gras reinigen, Spalt
zwischen Lüfter und
Gehäuse sauber halten
(vorher Sicherheitsschlüssel
abziehen K2 !).
Motorleistung lässt
nach
Messerbalken stumpf. Von einer autorisierten
Fachwerkstatt nachschleifen
und auswuchten lassen Q.
Batterie-Kapazität
niedrig.
Batterie laden W1 .
Zu viele Grasabfälle im
Gehäuse oder
Auswurfkanal.
Schneidraum/Auswurfkanal
von Gras reinigen, Spalt
zwischen Lüfter und
Gehäuse sauber halten
(vorher Sicherheitsschlüssel
abziehen K2 !).
Mäher fährt nicht Fahrantriebsschaltbügel
nicht gezogen.
Fahrantriebsschaltbügel
ziehen G.
Bereitschaftsmodus nicht
eingeschaltet.
Vor dem Ziehen des
Fahrantriebsschaltbügels
Bereitschaftsmodus
einschalten (9) H .
Von einer autorisierten
Fachwerkstatt prüfen lassen.
Mäher lässt sich nicht
rückwärts fahren
Fliehkraftkupplung des
Fahrantriebs noch
eingekuppelt.
Mäher mit ausgeschaltetem
Fahrantrieb minimal vorwärts
schieben, um die Kupplung
zu lösen.
Fahrgeschwindigkeit
kann nicht reguliert
werden
Bereitschaftsmodus nicht
eingeschaltet.
Vor Betätigung der
Geschwindigkeitseinstellung
Bereitschaftsmodus
einschalten (9) H .
Von einer autorisierten
Fachwerkstatt prüfen lassen.
Starke
Erschütterungen
(Vibrieren)
Von einer autorisierten
Fachwerkstatt prüfen lassen.
Schnitt unsauber,
Rasen wird gelb
Messerbalken stumpf. Von einer autorisierten
Fachwerkstatt nachschleifen
und auswuchten lassen Q.
Schnitthöhe zu niedrig. Größere Schnitthöhe
einstellen I.
Mähen mit zu hoher
Geschwindigkeit.
Mähgeschwindigkeit
anpassen.
Mähbahnen nicht
genügend überlappt.
Bei hohem Gras müssen die
Mähbahnen u. U. weiter
überlappen.

12
Rasen verfilzt. Durch Einsatz eines
Vertikutierers kann spürbare
Verbesserung erzielt werden.
Mähen im Energiespar-
Modus bei erschwerten
Bedingungen.
Energiespar-Modus
ausschalten.
Auswurf verstopft Turbo Signal nicht
beachtet J+ K.
Fangsack entleeren L.
Zu niedrige Schnitthöhe
bei zu hohem Gras.
Größere Schnitthöhe
einstellen I.
Mähen mit zu hoher
Geschwindigkeit.
Mähgeschwindigkeit
anpassen.
Gras ist feucht. Rasen trocknen lassen.
Mähen im Energiespar-
Modus bei erschwerten
Bedingungen.
Energiespar-Modus
ausschalten.
Das gemulchte Gras
sieht schlecht aus:
Klumpen, übermäßige
Schnittgutmengen,
grober Schnitt
Messerbalken stumpf. Von einer autorisierten
Fachwerkstatt nachschleifen
und auswuchten lassen.
Mulchregel nicht befolgt
(max. 1/3 der Grashöhe
schneiden; die zu
schneidende Grashöhe
muss niedriger als 10 cm
sein).
Größere Schnitthöhe
einstellen I.
Mäher auf Heckauswurf
umbauen U2 + S1 und
Rasen zuerst mit hoher
Schnitteinstellung mähen.
Fahrgeschwindigkeit zu
hoch.
Fahrgeschwindigkeit
anpassen, gegebenenfalls
Fahrantrieb ausschalten.
Grasansammlung unter
dem Mähwerk.
Größere Schnitthöhe
einstellen I.
Mähbahnen nicht
genügend überlappt.
Bei hohem Gras müssen die
Mähbahnen u. U. weiter
überlappen.
Gras ist feucht. Größere Schnitthöhe
einstellen I.
Rasen trocknen lassen.
Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die
nächste autorisierte Fachwerkstatt.
Reparaturen, die Fachkenntnis erfordern, sollten Sie nur von einem Fachmann
durchführen lassen. Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie
die hier beschriebenen Wartungsarbeiten nicht selbst durchführen wollen.
21 STÖRUNGSANZEIGE (ABBILDUNG H (10) )
Häufigkeit des
Blinksignals /
Signaltons
Bedeutung Beseitigung der Störung
1 x Motor erreicht die
eingestelle Drehzahl
nicht.
Motor neu starten.
Ladezustand der Batterie
prüfen, ggf. laden.
Von einer autorisierten
Fachwerkstatt prüfen lassen.
2 x Fehler der Steuerplatine
beim Start.
Motor neu starten.
Von einer autorisierten
Fachwerkstatt prüfen lassen.
3 x Kommunikation
zwischen Batterie und
Steuerplatine gestört.
Prüfen, ob die Batterie
korrekt im Batteriefach sitzt,
ggf. korrigieren und Motor
neu starten.
Von einer autorisierten
Fachwerkstatt prüfen lassen.
4 x Überlast am
Messermotor oder am
Fahrantriebsmotor.
Schneidraum/Auswurfkanal
von Gras reinigen,
Blockierungen entfernen
(vorher Sicherheitsschlüssel
abziehen K2 !).
Beim Mähen am Hang:
Fahrgeschwindigkeit
verringern oder Fahrantrieb
ausschalten. Quer zum Hang
mähen, nicht bergauf.
5 x Batterie-Kapazität
niedrig.
Batterie laden.
6 x Motor, Steuerplatine
oder Batterie überhitzt.
Mäher abkühlen lassen.
7 x Überlast am
Messermotor oder am
Fahrantriebsmotor.
Schneidraum/Auswurfkanal
von Gras reinigen,
Blockierungen entfernen
(vorher Sicherheitsschlüssel
abziehen K2 !).
Beim Mähen am Hang:
Fahrgeschwindigkeit
verringern oder Fahrantrieb
ausschalten. Quer zum Hang
mähen, nicht bergauf.
8 x Bedienelemente zum
Starten des
Messermotors in falscher
Reihenfolge betätigt.
Korrekte Bedienreihenfolge
zum Starten des
Messermotors beachten
(siehe Kapitel „Starten des
Messermotors“).
9 x Software-Fehler. Motor neu starten.
Von einer autorisierten
Fachwerkstatt prüfen lassen.
22 TECHNISCHE DATEN
Messermotor
Motor 40 V Gleichstrommotor
Motor-Drehzahl
Standard-Einstellung 2800 min-1
Energiespar-Modus 2600 min-1
Automatische Drehzahl-Erhöhung
bei erschwerten Mähbedingungen 3000 min-1
Ladegerät
Siehe separate Bedienungsanleitung des Ladegeräts.
Batterie
Siehe separate Bedienungsanleitung des Ladegeräts.
Mäher
43-ACCU VARIO
Gehäuse Aluminium-Druckguss
Schnittbreite 430 mm
Schnitthöhen Zentrale Schnitthöheneinstellung
25, 30, 40, 45, 55, 60, 70, 80 mm
Führungsholm höhenverstellbar 3-fach
Fangsackvolumen 45 Liter
Fahrgeschwindigkeit 2,0 – 4,0 km/h
Gewicht (ohne Batterien) 31 kg
Länge 1570 mm
Breite 500 mm
Höhe 1030 mm
Räder vorn / hinten Ø 180 mm / Ø 200 mm
Lagerung vorn Konuskugellager
Lagerung hinten Konuskugellager
47-ACCU VARIO
Gehäuse Aluminium-Druckguss
Schnittbreite 470 mm

13
Schnitthöhen Zentrale Schnitthöheneinstellung
25, 30, 40, 45, 55, 60, 70, 80 mm
Führungsholm höhenverstellbar 3-fach
Fangsackvolumen 45 Liter
Fahrgeschwindigkeit 2,0 – 4,0 km/h
Gewicht (ohne Batterien) 33 kg
Länge 1570 mm
Breite 500 mm
Höhe 1030 mm
Räder vorn / hinten Ø 180 mm / Ø 200 mm
Lagerung vorn Konuskugellager
Lagerung hinten Konuskugellager
Schalldruckpegel
43-ACCU VARIO
Emissions-Schalldruckpegel am Bedienerplatz;
gemessen nach EN60335-2-77
Messunsicherheiten; nach ISO 4871
LpA = 80 dB(A)
1,5 dB
47-ACCU VARIO
Emissions-Schalldruckpegel am Bedienerplatz;
gemessen nach EN60335-2-77
Messunsicherheiten; nach ISO 4871
LpA = 81 dB(A)
1,5 dB
Alle Modelle
Schallleistungspegel
Garantierter Schallleistungspegel; gemessen nach 2000/14/EG Lwa = 93 dB(A)
Schwingungen
Schwingungen am Führungsholm;
gemessen nach EN 60335-2-77
Messunsicherheiten; nach EN 12096
ahW = 1 m/s2
0,5 m/s2
23 ORIGINAL-ERSATZTEILE UND ZUBEHÖR
Zulässige Lithium-Ionen-Batterien SAU15032, SAU16450, SAU17028
(4Ah, 144 Wh)
(Best.-Nr. SAA11780)
SAU17216 (4Ah, 144 Wh)
(Best.-Nr. SAA12800)
SAU17217 (5Ah, 180 Wh)
(Best.-Nr. SAA12774
SAU16451, SAU17029 (6Ah, 216 Wh)
(Best.-Nr. SAA12250)
Zulässige Batterieladegeräte Schnellladegerät SAU16509
(Best.-Nr. SAA16509)
Standardladegerät SAU15033
(Best.-Nr. SAA11781)
Sicherheitsschlüssel SAA11774
Umrüstsatz auf Mulchsystem BSA643 (43-ACCU VARIO)
BSA644 (47-ACCU VARIO)
Wälzlagerfett SAA11300
Messerbalken Das Auswechseln des Messerbalkens ist
aus Sicherheitsgründen nur von einer
autorisierten Fachwerkstatt auszuführen.
Diese Fachwerkstatt verfügt auch über die
entsprechende Ersatzteilnummer des
Messerbalkens.
