SAMCHULLY QJC User manual

Quick Jaw Change Chuck
Instruction Manual
QJC
퀵죠체인지척
취급설명서
척을 조작하기 전에 이 설명서의
위험/경고 항목을 잘 읽고 숙지해
주십시오.
이 설명서를 궁금한 사항이나 점검할 사
항 등 필요할 때 참조할 수 있도록
잘 보관하십시오.
IMPORTANT 重要
중요
在操作卡盘之前请仔细查阅本操作说
明书中危险/警告内容。
请妥善保管本操作说明书,将有利于
当您发生疑问时可随时做参考。
Please read and understand DANGER/
WARNING items in this maunal before
operating the chuck.
Please keep this manual by your side
for answers to any questions you may
have and to check.
1
Instruction Manual

2Power Chuck

경고 용어
안전하게 사용하기 위해서 필요한 경고사
항을 본서에 기재했으니, 반드시 읽어 주
십시오. 문장 중의 마크는 특히 주
의하여 주십시오. 산업용 기계이므로 사
용자 또는 이 장비를 사용하는 다른 사
람에게 위험할 수 있는 항목이나 조작에
는 “안전 경고 기호” 를 사용하여 사용
자의 주의를 환기시킵니다. 안전 경고 기
호로 표시한 지침을 잘 읽고 반드시 준수
해 주십시오.
안전 경고 기호
삼천리기계의 제품을 사용해 주셔서 진심
으로 감사 드립니다. 본 취급설명서에 따
라 제품의 사용방법을 바르게 이해하시
고, 귀사의 생산에 기여할 수 있도록 활용
하여 주십시오.
또한, 알아두면 편리한 제품의 성능 등에
관하여 유의사항으로 설명해 두었습니다.
본 취급설명서는 분실되지 않도록 항상 제
품 가까이에 보관하여 주십시오.
!
!DANGER
위 험
적절한 안전 절차와 지침을 준수하지 않으
면 사망에 이르거나 중상을 입게 되는 매
우 위험한 상황을 나타냅니다.
!
WARNING
경 고
적절한 안전 절차와 지침을 준수하지 않으
면 사망에 이르거나 중상을 입을 수 있는
잠재적으로 위험한 상황을 나타냅니다.
!CAUTION
주 의
적절한 안전 절차와 지침을 준수하지 않
으면 가벼운 상처나 부상을 입을 가능성
이 있는 잠재적으로 위험한 상황을 나타
냅니다.
IMPORTANT
유의사항
제품의 성능 및 오류나 실수를 막기 위
한 지침입니다.
Precautions
前言
머리말
警告事项
!DANGER
危 险
!
WARNING
警 告
!CAUTION
注 意
IMPORTANT
重 要
具有跟重大的事故和死亡差不多的
危险。
可能引起轻微的负伤或产品受损。
容易疏失的事项以及应该熟悉的产
品性能。
真诚感谢您购买我们三千里公司的
液压卡盘。
请正确地理解本液压卡盘的操作说明
书中明示的使用方法，以便提高贵司
的生产能力。
警告标志
为了用户的安全,本说明书记载了必
要的“警告事项”,请您务必阅览。说
明书中标明要 特别注意。关于液压卡
盘的性能等,我们用”留意事项”进行
了说明。
可能引起重大事故和死亡的危险。
Thank you so much for choosing Sam-
chully. Please read this manual carefully
and fully understand the procedures
for installation, operation, inspection
and maintenance before operating the
product.
Keep this manual handy as it contains
detailed information on product func-
tionality.
To ensure safe operation, please read
this instruction manual and pay par-
ticular attention to the symbol which
emphasizes important information.
Warning symbol
Warning term
!DANGER
!
WARNING
!CAUTION
IMPORTANT
Indicates an imminently hazardous situ-
ation which, if not avoided, will result in
death or serious injury. These warning
messages include the preventive ac-
tions that are indispensable to avoiding
danger.
Indicates a potentially hazardous situ-
ation which, if not avoided, will result in
death or serious injury. These warning
messages include the preventive ac-
tions that are indispensable to avoiding
danger.
Indicates a potentially hazardous situa-
tion which, if not avoided, could result in
minor injury or machine damage.
Instructions for optimal performance and
avoiding errors or mistakes.
!
3
Instruction Manual

목 차
1. 사용 및 안전을 위하여 ..............................................7
2. 사양 .........................................................12
2-1 사양표 ................................................................12

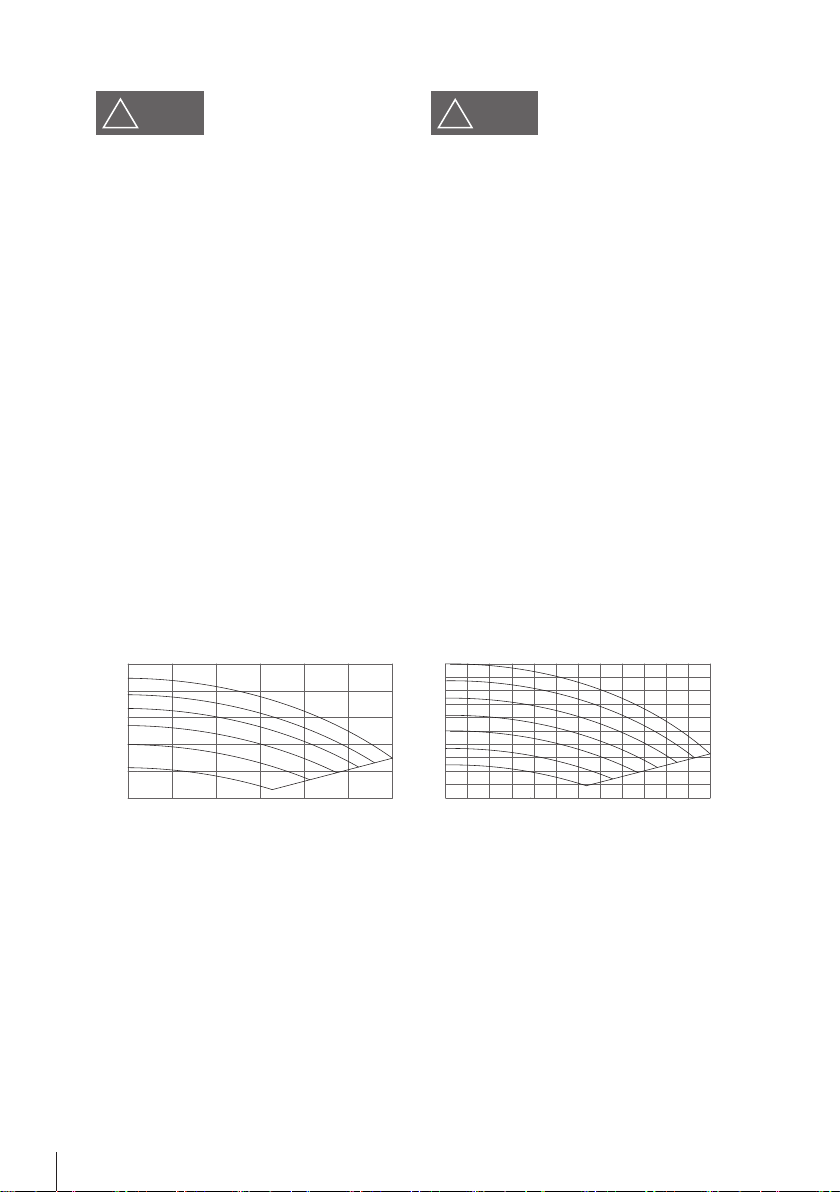

2-2 파악력과 회전속도의 관계 ..................................................14
2-3 파악중심 높이와 정적파악력 및 플런져 추력과의 관계 /
탑-죠 질량 모우멘트와 파악력 손실의 관계 ......................................17
3. 설 치 ........................................................19
3-1 드로우파이프(Draw Pipe) 제작 ...............................................19
3-2 척 아답터의 플레이트의 제작, 부착 ............................................20
3-3 척의 부착 순서 ..........................................................22
3-4 기능 및 취급 ............................................................24
4. 소프트 죠의 성형 ................................................25
5. 사용상의 주의 ..................................................28
6. 보수점검 ......................................................29
7. 고장 및 대책 ...................................................31
8. 설치 개요도 ....................................................33
9. 부품도 .......................................................34
4Power Chuck

Table of contents
1. Operation for safety ...............................................7
2. Specifications ..................................................12
2-1 Specifications ...........................................................12
2-2 Relation of total gripping force and speed ......................................14
2-3 Relationship of gripping center height, gripping force and plunger input force
Relationship of top jaw mass moment and gripping force loss .......................17
3. Mounting .....................................................19
3-1 Manufacture of drawbar ...................................................19
3-2 Manufacture and mounting of back plate .......................................20
3-3 Mounting steps of chuck. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3-4 Function and Handling ...................................................24
4. Forming of soft jaws .............................................25
5. Precautions ...................................................28
6. Maintenance and Inspection .......................................29
7. Troubleshooting ................................................31
8. Assembly drawing ..............................................33
9. Part list ......................................................34
5
Instruction Manual

사용 전에 알아두셔야 할 것, 지켜야 할
것을 정리해 놓았습니다. 반드시 읽어
주십시오. 당사는 이 취급설명서에 따
르지 않은 경우에 발생하는 불량, 사고
에 관한 책임은 지지 않습니다.
Please read this book before using
the chuck, and follow directions
given herein. We can not assume
any responsibility for any damage
or accidents caused through things
that is not specified in this manual.
本守则记录了使用前应了解的事项，
请仔细阅读。
척 회전 중에 전환밸브를 조작하시 마십시오.
척의 회전속도는 최대 허용치를 확인하시고 회전속
도 제한치를 넘지 마십시오.
문을 열고 스핀들을 회전시키면 안됩니다.
Power switch off before setting,
inspecting, lubricating or changing the chuck.
Never operate selector valve and solenoid valve
during spindle rotation.
Do not exceed recommended speed of chuck
related with Max. permissible input force.
Never start the machine with door open.
신체의 일부나 의복이 말려들어가 부상당하는 위험이 있습니다.
회전 중에 조작하면 파악된 공작물이 이탈(비산) 될 위험이 있습니다.
공작물 이탈 (비산) 의 위험이 있습니다.
공작물 또는 죠를 교환할때는 스핀들을 반드시
정지 시킨후 문을 열고 교환하십시오.
Danger by catching operator in a machine.
Danger by discharge of clamped workpiece during spindle rotation.
Danger by discharge of chuck or workpiece.
After spindle should be stopped, please open the door and
change it. Danger by discharge of chuck or workpiece.
척의 설치, 보수점검, 윤활, 수리 시에는
반드시 설치기계의 전원을 끄십시오.
1. Operation for
safety 1. 安全守则
1. 사용 및 안전을
위하여
!DANGER
위 험 !DANGER !DANGER 危 险
비산
Scatter
ON
OFF
NO!
수동전환 밸브
솔레노이드 밸브
Manual selector valve
Solenoid valve

소프트 죠의 높이는 파악력 제한표의 범위 이내로
해주십시오. (Page21)
조작 실린더는 로크밸브, 릴리프밸브 내장형 사용시 루프 솔
레노이드 밸브를 정전시에도 파악하는 회로로 하십시오.
볼트는 적정 토크로 체결하여 주십시오.(Page17)
The height of the jaw should be within the maximum
gripping force limits. (Page21)
In cases of power failure Samchully Cylinders are fitted with
check valves and pressure release valves. When power is
restored the solenoid valve resumes its normal function.
Secure clamp bolts with specified torque.(Page17)
척이 파손되어 물려진 공작물이 이탈 (비산) 될 위험이 있습니다.
낙뢰, 정전시에 파악된 공작물의 이탈 (비산) 위험이 있습니다. 파악 위치를 맞게 설정하십시오.
Danger by discharge of chuck or workpiece in case of damaging of chuck.
Gripped workpiece may discharge by lighting or interruption. Set work to correct gripping position.
공작물 이탈 (비산) 의 위험이 있습니다.
Danger by discharge of chuck or workpiece.
!
WARNING
경 고
!
WARNING
警 告
!
WARNING
Do not forget to grease chuck.
윤활은 확실히 행하여 주십시오.
윤활유 (그리스) 부족시 파악력이 저하되어
공작물 이탈 (비산) 위험이 있습니다.
Danger by discharge of workpiece related with lowering
gripping force caused by unsufficint lubrication.
척 체결볼트
언클램프
실린더
클램프
죠 체결볼트
Chuck mounting bolt
Unclamp
Cylinder
Clamp
Jaw mounting bolt
솔레노이드 밸브
낙뢰, 정전
Solenoid valve
Lighting, Interruption
그리스 주입기
그리스 니플
Grease gun
Grease nipple
특수 죠 높이
표준 소프트 죠 높이
공작물
Special jaw height
Standard soft jaw height
Workpiece

내경파악은 유압력을 1/2 이하로 설정하여 주십시오.
긴 공작물을 가공할 때는 방진구 및 심압대
로 센터를 지지하여 주십시오.
척을 임의로 수정 또는 개조하지 마십시오.
When chucking components internally reduce
the hydraulic pressure by more than 50%.
When machining a long workpiece, support
it with a center, tailstock or steady rest.
Do not attempt to modity chuck.
긴 공작물을 가공할 때 공작물의 이탈 (비산) 위험이 있습니다.
Danger by discharge of workpiece, if it is too long.
척이 파손되어 물려진 공작물이 이탈 (비산) 될 위험이 있습니다.
척 파손시 공작물 이탈 (비산) 될 위험이 있습니다.
Danger by discharge of chuck or workpiece in case of damaging of chuck.
Danger by discharge of chuck or workpiece in case of damaging of chuck.
!
WARNING
경 고
!
WARNING
警 告
!
WARNING
Pressure
Guage
공작물 심압대
센터
Workpiece Tailstock
Center
NO!
NO!
주류 또는 약물을 마시고 조작하는 것은 절대엄금하십시오.
Never attempt to operate a machine while
under the influence of alcohol or drugs.
판단력저하 또는 오조작의 위험이 있습니다.
Danger by operation fault and lowering judgement.
주류, 약물
Alcohol, Drugs

NO!
척 탈부착시 아이볼트 및 와이어로프를 사용하여 주십시오.
장갑, 넥타이 등을 착용하고 작업하지 마십시오.
공작물을 파악시킬 때 손가락이 끼지 않도록 주의하십시오.
척, 죠, 공작물에 충격을 가하지 마십시오.
When lifting chuck, use eyebolt or wire rope.
Gloves and ties should not be worn
when operating a machine.
When gripping workpiece, make sure your hand
is out of gripping area.
Never hammer chuck, jaws or gripped workpiece.
낙하시 신체의 일부가 손상될 위험이 있습니다.
척 파손시 공작물 이탈 (비산) 될 위험이 있습니다.
Danger by dropping.
Danger by discharge of chuck or workpiece in case of damaging of chuck.
신체 또는 의복의 일부가 감겨들 위험이 있습니다.
손가락이 부러지거나 절단의 위험이 있습니다.
Danger by catching in a machine.
Danger or finger broken or cut.
!
WARNING
경 고
!
WARNING
警 告
!
WARNING
아이볼트
와이어로프
선반
Eyebolt
Wire rope
Lathe
NO!
NO!
SHOCK

QJC
2. Specification
2. 사 양
K1
K2
ι
2(3x120
˚
)
ι
1(3x120
˚
)
T1
UV
N
P
Q
F
L2
B
E
J
C
A
L1
H
G
W
T2
ι
2(3x120
˚
)
ι
1(3x120
˚
)
T1
U
T2
QJC-206 QJC-208 QJC-210 QJC-212 QJC-215 QJC-220
죠스트로크 직경 [mm] Jaw Stroke Dia.
11.4 14.4 16 16 17 20
플런져 스트로크 [mm] Plunger Stroke
20 25 28 28 32 42
허용최대입력 [kN(kgf)]
Pemissible Input Force 30(3059) 54(5404) 65(6628) 90(9177) 133(13562) 120(12236)
최대정적 파악력 [kN(kgf)]
Max.static Gripping Force 45(4538) 100(10197) 115(11726) 160(16315) 240(24473) 250(25492)
허용최고 회전속도 [min
-1
]Max. R.p.m.
6000 5500 4000 3600 3500 2200
무게 [kg] Weight
13 24 42 66 109 225
관성모멘트
[N·m
2
(kg·m
2
)] Moment of inertia
0.11 0.11 0.41 0.97 2.3 6.5
적용실린더 Operating Cylinder
SH-13046 SHL-17068 SHL-19082 SHL-21010 SHL-25011 SHL-25011
제품 사양 /
SPECIFICATIONS
12 Power Chuck

QJC-206 QJC-208 QJC-210 QJC-212 QJC-215 QJC-220
ΦA
165 215 260 315 400 500
B
95 111 129.3 138.1 144 182
ΦC
140 170 220 220 300 380
E
14 18 23.7 24.9 25 34
ΦF
45 66 81 104 128 155
G max.
20.2 25 28 28.5 32 42
G min.
0 0 0 0 0 0
H
15 17.5 22 23.2 22 29
ΦJ
68 95 114 148 180 207
K1
M50 M75 M90 M115 M138 M165
K2
M60 M87 M105 M135 M160 M185
L1
3-M10 3-M12 3-M16 3-M16 3-M20 3-M24
L2
3-M12 3-M16 3-M12 3-M20 3-M24 3-M20
ι1
80° 80° 80° 80° 70° 85°
ι2
20° 65° 65° 70° 60° 75°
N
85 97 125 125 145 160
P
32 40 40 40 54 60
Q max.
76.8 118.3 129.7 159.1 182.4 225
Q min.
58 71.2 102.2 106.9 121.9 141
T1
20 22 30 30 35 45
T2
20 22 26 32 32 48
U
810 12 12 12 18
V
2.5 2.5 3 3 3 4
W
810 10 10 10 12
제품 치수 /
DIMENSIONS
13
Instruction Manual

1.Maximum static gripping force
The static gripping force will vary depending on the
condition of lubrication, the brand of grease, the height
of top jaw and other factors. Our standard values writ-
ten in the above specification table are based on the
following conditions.
(1) With SAMCHULLY standard soft top jaw used,
the values of gripping force are measured with
Kitagawa jaw force tester at mid point of soft jaw
height(from chuck surface to upper soft jaw face) as
shown in Fig 1.
(2) SAMCHULLY chuck grease is lubrication for obtain-
ing the maximum efficiency of the chuck.
(3) Mounting bolts of top jaw are tightened with speci-
fied torque. (see page 9)
(4) The maximum permissible input force for the wedge
plunger is shown in the above table.
(5) For hydraulic oil supply, the variable capacity type
pump which has discharge capacity of 20 liters
or more is used. Oil pressure is set with pump’s
own control devise or a reduction valve which is
provided separately from the system.
1.최대 정적파악력
최대 정적파악력은 정지시의 파악력으로 급유의 상태,사
용 그리스,죠의 높이등에 의해 차이가 있습니다.
따라서 사양표의 최대 정적파악력은 아래상태에서 측정
한 값입니다.
(1) 탑-죠는 삼천리 표준 소프트 죠를 사용할 때, 소프트
죠 면상높이(척 표면부터 소프트죠 상면 까지의 높이)
의 1/2 위치에서 파악력 게이지로 측정한 치수입니다.
(2) 그리스는 효율을 높일 수 있는 윤활제를 사용합니다.
(3) 탑-죠 체결볼트의 체결 토크는 선정 토크에 맞게 하십
시오. ( P.9참조)
(4) 플런져 추력은 허용최대 추력일 때 입니다.
(5) 유압원은 20ℓ/min 이상의 토출 용량을 가진 가변용
량형 펌프를 사용하시고 압력 설정은 펌프 자체의 압
력 조절 장치로 하십시오. 또한 별도의 감압밸브를 설
치하여 주십시오.
2-2 Relation of total gripping force
and speed
2-2 파악력과 회전속도의 관계
삼천리 파악력계
SAMCHULLY Jaw force tester
삼천리 표준 소프트 죠
SAMCHULLY standard soft top jaw
BA
규정 토크에 의한 체결(P.09 참조)
Tighten with specified torque
마스터 죠에 급유
Lubrication master jaw
허용최대추력
Max. permissible
input force
Fig.1
14 Power Chuck

2. Max. permissible speed.
Maximum chuck permissible speed is measured under
the following conditions. Thus, it is actual value when
dynamic gripping force during rotation is reduced by
about one third(1/3) of max. static gripping force.
2. 최고허용 회전수
최고허용회전수는 다음 사항의 조건을 기초로 회전시의
파악력(동적 파악력)이 정지시의 약 1/3이 될때의 실측치
로 표시하고 있습니다.
파악력
탑죠
마스터죠
탑죠의 장착위치
최대정적파악력
표준 소프트 죠
스트로크의 중앙
죠의 뒤끝이 척 외주와 같게 한다.
Gripping force
Top jaw
Master jaw
Setting position
Max. static gripping force
Standard soft jaw
Stroke center
Jaw end corresponds to
chuck peripheral face.
파악력에 대하여
절삭조건등 설정시에는(P18~19)의 참고자료를 활용하
십시오.
파악력은 펌프,감압밸브의 성능, 배관상태 및 사용 그리스
의 성능 등에 의해 차이가 있으니 주의 하시기 바랍니다.
특히, 대형의 유압니트를 사용할 경우에는 과대 압력이 생
겨 파악력이 증가되며 부품의 파손, 내구성이 저하 되므로
드로틀밸브를 설치하여 과압을 방지하여 주십시오.
Reference for gripping force
The max, permissible speed for the specific machining
shall be determined by the user on the basis of the
gripping forces required. This speed shall not exceed
the max. rotational speed of the chuck. Refer to pages
from 18~19 when determining cutting conditions.
However, gripping force varies according to the perfer-
mance of pump and reducing valve, piping conditions,
grease, etc.
Especially, excessive surge pressure will be raised,
thus incresing the gripping force. As a result, parts will
be damaged and chuck durability recommended to
provise a throttle valve to lower the surge pressure.
!CAUTION
주 의 !CAUTION
파악력과 회전속도 관계
파악력 (KN)
회전속도/min -1 (RPM)
0
1000
20
40
60
80
100
120
140
160
180
200
220
240
2000 3000 4000 5000 6000
QJC-15
QJC-10
QJC-08
QJC-06
QJC-12
15
Instruction Manual

!
WARNING
경 고
!
WARNING
Precautions on high speed revolution
The maxim allowable speed is according to the speci-
fication when the balance quality is within GUI(ISO1940)
with the work clamped in the chuck.
If the work is remarkably unbalanced, a chuck-
ing character is reduced, a chuck life is remarkably
reduced and it may be broke. Therefore, correct the
unbalance or reduce the chuck revolution.
Because the heavy cutting on the high revolution is apt
to vibrate as well as the work unbalance, set the cut-
ting condition suited to the chucking force of machine
rigidity during revolution.
When other actuators are operated with the same
hydraulic pressure, confirm that the chuck cylinder
pressure dose not reduce while cuttind.
Always use sufficient mechanical guarding against this
danger.
Centrifugal force which acts on jaws occurs by in-
creasing chuck rotation, thus reducing gripping force.
The diagram shows data using the standard soft jaw.
The gripping force is varied by the size, shape and
position of top jaw. Consequently, if chuck speed is
high, it is necessary to measure with SAMCHULLY
jaw force tester.
고속회전 사용시 주의
허용최고 회전속도는 척이소재를 파악한 상태에서의 불균
형량 GIO(JIS B0905) 이내에서의 사양입니다.
소재의 불균형량이 클 경우에는 파악력 특성이 저하될
뿐 아니라 척의 수명도 단축시키므로 불균형 형량의 보
정을 행하든지 도는 회전수를 낮게 하여 절삭 조건을 맞
춰주십시오.
고속 회전시 중절삭에는 소재의 불균형 및 진동을 발생시
키기 쉽기 때문에 회전중의 파악력과 기계 강성에 맞도록
적당하게 절삭조건을 설정하여 주십시오.
또한 동일 유압원에서 다른 유압기구를 작동할 때 절삭중
에 척 실린더의 압력이 저하되지 않도록 확인하여 주십시
오. 이전 위험한 작업을 할 때에는 항상 기계적으로 충분
한 보강을 하여 주십시오.
회전수의 상승에 따라 죠의 원심력이 발생하여 파악력
이 저하됩니다. 도표에서의 곡선은 표준 소프트죠를 표
시하였습니다.
탑죠의 크기, 형태, 부착 위치에 따라 크게 다르며 회전속
도가 높을 경우는 파악력 게이지에 따라 실제 검사가 필
요합니다.
01000 2000 3000 4000 5000 6000
10
20
30
40
회전속도(rpm)
PLUNGER INPUT(KN)
30KN
45
21KN
15KN
12KN
24KN
4KN
0
1000
10
20
30
40
회전속도(rpm)
53KN
50
60
70
80
90
500 20001500 30002500 40003500 50004500
100
5500 6000
48KN
44KN
40KN
34KN
29KN
25KN
QJC-06 QJC-08
PLUNGER INPUT(KN)
16 Power Chuck

!
WARNING
경 고
!
WARNING
Hard top jaws may be ordered through SAMCHULLY.
Only hard top jaws authorized by SAMCHULLY may be
used with this equipment.
When using the top jaw higher than the standard soft
jaw or gripping workpiece in the nose of top jaw,
reduce the plunger input force in inverse proportion to
the height of top jaw. If used without reducing the input
force of plunger, the chuck is broken, thus resulting in
danger due to scatter of chuck or workpiece.
In a large and heavy top jaw, the gripping force is
greatly lost by the centrifugal force which acts on the
top jaw.
Determine cutting conditions before using the top jaw.
하드죠가 필요하시면 삼천리에 문의하십시오. 이 제품은
삼천리에서 공인된 하드죠만 사용하십시오.
소프트죠에 비해 후면 높이가 높은 탑죠를 사용할 경우
또는 탑죠의 선단에서 파악할 경우에는 탑죠의 후면 높이
에 반비례하여 플런져 추력을 낮추어 사용하십시오.
플런져 추력을 낮추지 않고 사용할 경우 척이 파손되고
공작물의 비산 위험이 있습니다.
크고 무거운 탑죠는 척 회전시에 탑죠의 원심력에 의해
파악력이 크게 감소합니다.
절삭 조건을 미리 선정하시고 사용하십시오.
01000
20
40
60
80
회전속도(rpm)
65KN
100
120
500 2000
1500 30002500 4000
3500
115
53KN
47KN
41KN
34KN
28KN
17KN
QJC-10
01000
20
40
60
80
회전속도(rpm)
PLUNGER INPUT(KN)
90KN
100
120
140
160
500 2000
1500 30002500 3600
72KN
54KN
45KN
36KN
27KN
QJC-12
0
20
40
60
80
회전속도(rpm)
PLUNGER INPUT(KN)
133KN
100
120
140
160
500
200
220
240
180
1000 1500 2000 2500 3000 3500
105KN
90KN
75KN
75KN
60KN
QJC-15
PLUNGER INPUT(KN)
2-3 Relationship of gripped center
height, gripping force and
plunger input force Relation-
ship of top jaw mass
2-3 파악중심 높이와 정적 파악력 및
플런져 추력과의 관계, 탑-죠의
질량 모멘트와 파악력 손실 관계
17
Instruction Manual

특수 탑죠 대응도 / Special top jaw
MM : 탑죠의 질량모멘트 / Top jaw mass moment
G : 탑죠의 질량중심 / Mass center of top jaw
m : 탑죠의 질랑(1개) / Mass of top jaw (One jaw)
r
: 탑죠의 질량 중심과 척 중심과의 거리 / Distance up to chuck center
H
: 탑죠 파악중심 높이 / Gripping center height
h
: 특수 탑죠의 면상높이 / Height of special top jaw from chuck face
ℓ : 파악부 길이 / Gripping length
척
CHUCK
척
CHUCK
h
H
r r
G G
a
ℓ
ba = b
공작물
Work piece
Fig.2
Relationship of gripping center height, static gripping
force and plunger input force
파악력 중심높이와 정적 파악력과 플린져 추력과의 관계
QJC-06
30
정적파악력(KN)
30
파악부중심높이(mm)
0
10 20
10
20
605040
50
40
45 30KN
24KN
21KN
18KN
15KN
12KN
9KN
4KN
정적파악력(KN)
30
파악부중심높이(mm)
0
10 20
10
605040
QJC-08
53KN
20
30
40
50
60
70
80
90
100 48KN
44KN
40KN
34KN
29KN
25KN
18KN
정적파악력(KN)
30
파악부중심높이(mm)
010 20
10
40
QJC-10
65KN
20
30
40
50
60
70
80
90
100 53KN
47KN
41KN
34KN
28KN
23KN
17KN
110
115
7050 60 80 90
59KN
정적파악력(KN)
QJC-12
정적파악력(KN)
파악부중심높이(mm)
010
20
QJC-15
40
60
80
100
120
140
160
180
200
220
240 133KN
20 30 40 50 60 70 80 90
105KN
90KN
75KN
60KN
45KN
30KN
15KN
파악부중심높이(mm)
0
10
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
90KN
20 30 40 50 60 70 80 90
81KN
72KN
63KN
54KN
45KN
36KN
27KN
18KN
18 Power Chuck

The following Figs. 3, 3-1 and table indicate how to
determine the length of the drawpipe
The ‘L’ dimension can be found by the above table
when the distance A between the cylinder adapter
and the back plate is given see Figs.3 and 3-1
Example) When the distance A is 800mm with chuck
QJC-06 combined with cylinder SH-15052 the total
length
of the drawtube is L = A + 38 = 800 + 38 = 838
Thread the part ‘A’ to JIS standard 6H, 6h, 6g, cor-
responding to the thread of cylinder piston rod.
드로우 파이프의 길이는 아래 규격에 따라 주십시오.
표에서 ‘L’치수는 실린더 아답터와 척 아답터 간의 거
리 A(Fig. 3-1)을 정하면 결정할 수 있습니다.
예) QJC-06, SH-15052을 조합해서 A=800일 경우 드로
우 파이프(Draw Pipe)의 전장 L은=A+38=800=38=838
입니다.
‘A’부 나사기공은 실린더 피치 나사부와 맞추어 정확
히 가공하여 주십시오.
나사의 접촉이 느슨하면 진동의 원인이 됩니다.
3. Mounting
3. 설치
3-1. Manufacture of drawpipe3-1. 드로우 파이프 제작
L
B C
D
A
E min.
F Max.
12 나사 Thread
Fig.3 드로우 파이프 상세도 / Detailed Drawpipe Fig.3-1 드로우 파이프 설치도 / Mounting of Drawpipe
A
NC 선반
Lathe
실린더
Cylinder
실린더아답터
Cylinder adaptor
드로-파이프
Draw pipe
척
Chuck
탑-죠
Top jaw
플렉시블호스
Flexible hose
지지대
Support 척아답터
Chuck Adaptor
QJC-06 QJC-08 QJC-10 QJC-12 QJC-15
실린더
Cylinder
SH-13046 SHL-17068 SHL-19082 SH-21010 SHL-25011
A
M60 P=2.0 M75 P=2.0 M90 P=2.0 M112 P=2.0 M130 P=3.0
B
30 35 35 30 45
C
25 30 30 40 50
D 55 71 85 106 170
E
4 4 5 6.5 5
F
M60x2 M74x2 M89x2 M117x2 M171x2
L
A+38 A+42 A+48 A+58 A+75
19
Instruction Manual

!
WARNING
경 고
!
WARNING
Increase the thickness of drawpipe to secure strength.
The gripping force is
lost if the chuck is broken because of insufficient
strength.
As a result, the workpiece discharges, thereby causing
danger.
드로우 파이프의 두께는 충분한 강도를 갖도록 해주십시
오. 강도 부족시 사용하면 파악력이 부족하여 척의 비탈(
비산)의 위험이있습니다.
나사의 체결이 풀어지면 진동 또는 강도부족의 원인이
됩니다.
드로우 파이프의 두께는 최소한 e치수를 지키고 f부 나
사 가공시는 허용 최대 나사경을 지키십시오. 또한, 파이
프의 강도는 인장강도 3.8Mpa (38kgf/mm ) 이상의 재질
을 사용해야 합니다.
a와 d의 f에 대한 동심도는 0.05이하로 할 것.
IMPORTANT
유의사항
Insecure threads will cause the drawpipe to vibrate.
With the thickness of drawtube minimized, thread part
‘e’ to the maximum
permissible thread dia.
For tube strength, use the material of tensile strength of
3.8Mpa (38kg/mm )
or more.
Concentricity of a and d to f should be reduced by
0.05mm
IMPORTANT
Actually measure the spindle before machining the
close fit diameter of back plate.
As the run-out of the back plate will influence chuck
accuracy, the run-out of end face and that of socket
and spigot part should be less than 0.005mm
Machine the socket and spigot part for monting the
chuck and face with the chuck set to the setting
equipment o increase accuracy.
Machine the chuck mounting socket and spigot part on
the back plate to the valve A-0.01mm as reference
size A in the table below.
Fig.4 shows JIS short tapered spindle.
아답터 플레이트는 스핀들을 측정하여 부착부를 가공하
여 주십시오.
척 아답터의 전면 흔들림 및 부착 기준경의 흔들림은
0.005mm 이하가 되게하여 부착하여 주십시오.
척 부착부의 가공시 부착 기계의 사양에 맞춰 가공하면
정도가 향상됩니다.
실린더 아답터의 척 부착부는 아래 표준치수 A이고 목표
치는 A-0.01mm로 가공하여 주십시오.
Fig.4은 JIS 숏트, 테이퍼 규격에 맞습니다.
3-2. Manufacture and mounting
of back plate
3-2. 척 아답터의 플레이트의 제작,
부착
20 Power Chuck
