SAMCHULLY TS Series User manual

NC ROTARY TABLE
TS-series
Instruction Manual
로터리테이블 취급설명서

Please read and understand DANGER/ WARNING items in this
maunal before operating the chuck.
Please keep this manual by your side for answers to any ques-
tions you may have and to check.
척을 조작하기 전에 이 설명서의 위험/경고 항목을 잘 읽고 숙지해 주십시오.
이 설명서를 궁금한 사항이나 점검할 사항 등 필요할 때 참조할 수 있도록 잘
보관하십시오.
IMPORTANT
중요
Model Number
TS-12, 17, 20, 25, 32, 43, 51, 65,

3
Instruction Manual
Instruction Manual
경고 용어
안전 경고 기호
안전하게 사용하기 위해서 필요한 경고사항을 본서에 기재했으니, 반드시
읽어 주십시오. 문장 중의 마크는 특히 주의하여 주십시오. 산업용 기계
이므로 사용자 또는 이 장비를 사용하는 다른 사람에게 위험할 수 있는 항목
이나 조작에는 “안전 경고 기호” 를 사용하여 사용자의 주의를 환기시킵니
다. 안전 경고 기호로 표시한 지침을 잘 읽고 반드시 준수해 주십시오.
삼천리기계의 제품을 사용해 주셔서 진심으로 감사 드립니다. 본 취급설명
서에 따라 제품의 사용방법을 바르게 이해하시고, 귀사의 생산에 기여할 수
있도록 활용하여 주십시오.
또한, 알아두면 편리한 제품의 성능 등에 관하여 유의사항으로 설명해 두었
습니다. 본 취급설명서는 분실되지 않도록 항상 제품 가까이에 보관하여 주십시오.
!DANGER
위 험
적절한 안전 절차와 지침을 준수하지 않으면 사망에 이르거나 중상을 입게
되는 매우 위험한 상황을 나타냅니다.
!WARNING
경 고
적절한 안전 절차와 지침을 준수하지 않으면 사망에 이르거나 중상을 입을
수 있는 잠재적으로 위험한 상황을 나타냅니다.
!CAUTION
주 의
적절한 안전 절차와 지침을 준수하지 않으면 가벼운 상처나 부상을 입을 가
능성이 있는 잠재적으로 위험한 상황을 나타냅니다.
IMPORTANT
유의사항
제품의 성능 및 오류나 실수를 막기 위한 지침입니다.
Thank you so much for choosing Samchully. Please read this
manual carefully and fully understand the procedures for
installation, operation, inspection and maintenance before
operating the product.
Keep this manual handy as it contains detailed information
on product functionality.
Warning symbol
To ensure safe operation, please read this instruction
manual and pay particular attention to the symbol
which emphasizes important information.
Warning term
!DANGER
!WARNING
!CAUTION
IMPORTANT
!
Indicates an imminently hazardous situation which, if not
avoided, will result in death or serious injury. These warning
messages include the preventive actions that are indispensable
to avoiding danger.
Indicates a potentially hazardous situation which, if not
avoided, will result in death or serious injury. These warning
messages include the preventive actions that are indispensable
to avoiding danger.
Indicates a potentially hazardous situation which, if not
avoided, could result in minor injury or machine damage.
Instructions for optimal performance and avoiding errors or
mistakes.
머리말 / Precautions
!

4Special Chuck
NC Rotary Table
목 차
사용 및 안전을 위하여 6
사양 9
정밀도 10
제품의 개요 및 구성 11
4-1. 제품의 구성 11
운전준비 12
5-1. 설치 12
5-2. 작동 여부 확인 14
점검작업 15
6-1. 일일점검 15
6-2. 정기점검 15
유지보수 16
7-1. 클램프 레버 위치 변경 및 교환 16
분해도 17
참고자료 18
01.
02.
03.
04.
05.
06.
07.
08.
09.

5
Instruction Manual
Instruction Manual
Contents
For safety operation 6
Specifications 9
Accuracy 10
Preparations For Operation 11
4-1 Installation 11
Inspection 12
5-1. Installation 12
5-2. Check for operation 14
Description 15
6-1. Daily Inspection 15
6-2. Periodic Inspection 15
Maintenance and Coordination 16
7-1. Reposition or exchange clamp lever 16
Assembly diagram 17
References 18
01.
02.
03.
04.
05.
06.
07.
08.
09.

6Special Chuck
NC Rotary Table

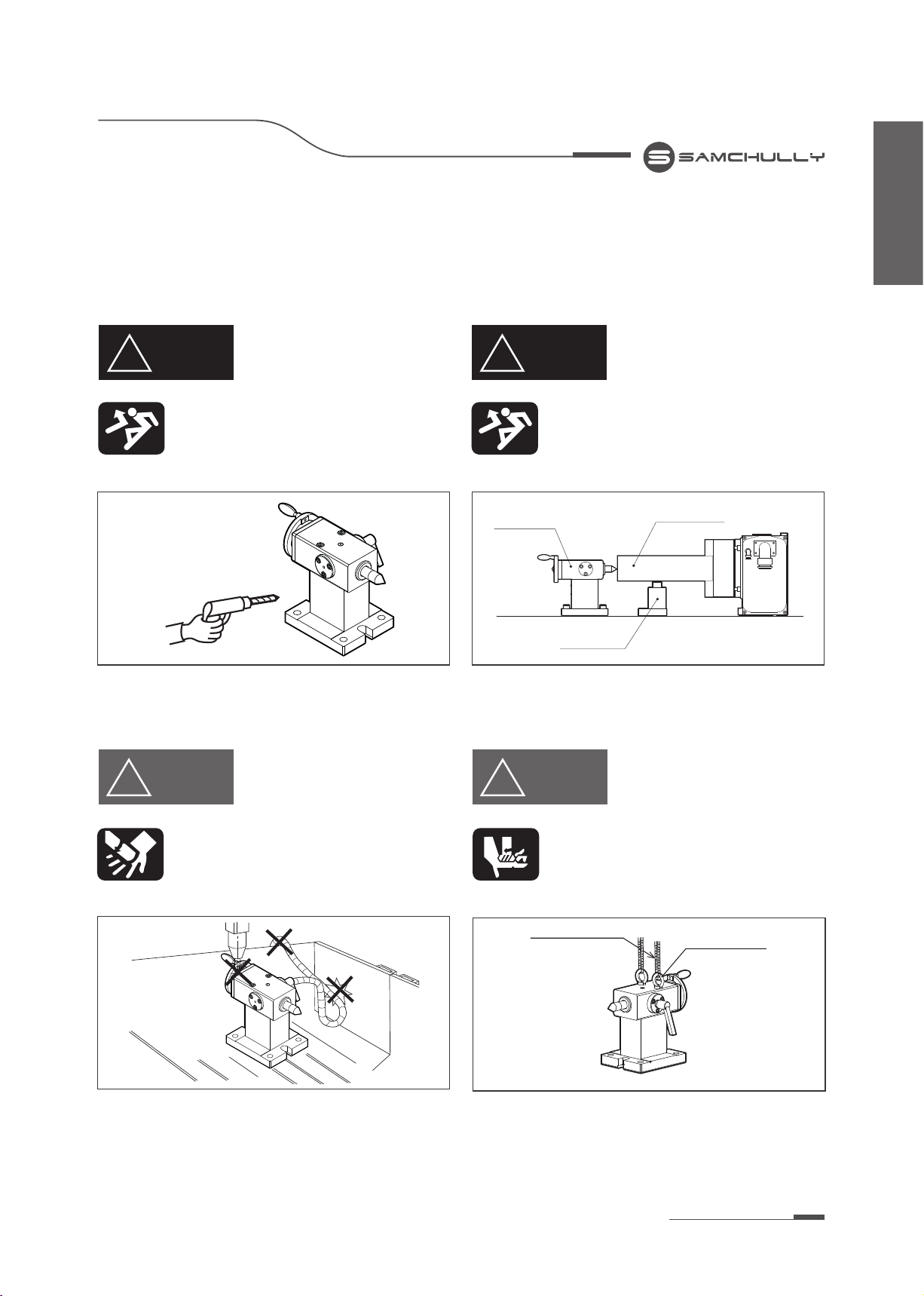

Make sure to shut off the power of the NC Rotary Table
before installation, service, maintenance, or repair work.
Do not touch the rotating part while it is rotating. Do not exceed the allowable cutting force.
Tighten the bolts with correct torque.
This section describes the matters that the user should know
about and observe. Please read this document carefully. The
manufacturer does not bear any responsibility for any damage,
accident or failure or malfunction of the machine which may
be caused by failure to observe the instructions
and descriptions given in this Operation Manual.
NC 로터리 테이블의 설치, 보수점검, 수리 시에는 반드시 설치기계 및
컨트롤러의 전원을 끄십시오.
심압대가 동작 및 가공을 진행할 때 손을 근처에 대지 않도록 합니다. 허용치 이상의 절삭력을 가하지 마십시오.
클램프 볼트는 정확한 토크로 고정하십시오.
사용 전에 알아두셔야 할 것, 지켜야 할 것을 정리해 놓았습니다. 반드시 읽
어주십시오. 이 취급설명서에 따르지 않은 경우에 발생하는 불량, 사고에 관
한 책임은 지지 않습니다.
사용 및 안전을 위하여 / For Safe Operation
!DANGER
위 험 !DANGER
몸의 일부나 의복이 말려들어가 부상당하는 위험이 있습니다.
Loose clothing or limbs may get caught during operation.
클램프 볼트의 과도한 체결은 바디에 변형이 올 수 있으므로 정확한 토크로 조이십시오.
Applying excessive torque will deform the product or the bolts
themselves.
육각볼트 사이즈 조임토크(N^m)
M10 33.8
M12 58.9
M16 146.3
M20 294.3
!WARNING
경 고
!WARNING
ON
OFF
ON
OFF
OFF
OFF
동작 구현 중에 신체 일부가 끼일 위험이 있습니다. 십압대가 파손되고 공작물이 비산할 위험이 있습니다.
Otherwise, your finger may be caught in it, resulting in serious injury. Otherwise, the Tail Stock may be fractured and the work piece may
fly off, resulting in damage and/or injury.
01.

7
Instruction Manual
Instruction Manual
Do not modify or remodel the NC Rotary Table without
the manufacturer’s consent.
Be careful that the NC Rotary Table does not interfere
with the machine on which it is installed.
Use a tail stock or an anti-vibration device for long or
heavy pieces of work.
NC 로터리 테이블을 개조하거나 임의로 수정하지 마십시오.
NC 로터리 테이블과 설치기계와의 간섭에 유의하십시오.
긴 공작물, 무거운 공작물에는 심압대나 진동방지 장치를 사용하십시오.
!DANGER
위 험 !DANGER
NC 로터리 테이블이 파손되고 공작물이 비산할 위험이 있습니다.
Otherwise, the NC Rotary Table may be fractured and the work piece
may fly off, resulting in damage and/or injury.
돌출부분이 너무 길거나 무게가 과하면 공작물이 비산할 위험이 있습니다.
If the protruding part is too long or too heavy, the work piece may fly out.
!WARNING
경 고
!WARNING
NO!
공작물 / Workpiece
방진구 / Vibration
심압대 / Tail Stock
공구 등이 파손되고 비산할 위험이 있습니다. 케이블 호스는 설치기계와의 간섭 및 현저
한 굴곡을 피하십시오. 케이블이 손상되면 감전의 위험이 있습니다.
Otherwise, the tool may be fractured and fly off. In particular, the
cable hose must be protected from interference with the main
machine and / or prevented from bending severely. Damaged cable
may result in an electric shock.
Use the eye bolts and wire rope when moving or trans-
porting the NC Rotary Table.
NC 로터리 테이블을 운반할 때는 아이볼트 및 와이어로프를 사용하
십시오.
낙하할 위험이 있습니다.
Otherwise, the Rotary Table may fall.
아이볼트 / Eyebolts
와이어로프 / Wire rope

8Special Chuck
NC Rotary Table
Do not cause subject any part of the NC Rotary Table
to shock or impact.
NC 로터리 테이블의 각 부분에 충격을 주지 마십시오.
!WARNING
NO!
NC 로터리 테이블이 파손되고 공작물이 비산할 위험이 있습니다.
Otherwise, the NC Rotary Table may be fractured and the work piece
may fly off.

9
Instruction Manual
Instruction Manual
02. / Specifications
사양
12TS 17TS 20TS 25TS 32TS 43TS 51TS 65TS
높이
Height mm 160 180 240 255 295 383 435 5170
센터 높이
Center Height mm 120 140 170 185 225 283 385 410
폭
Width mm 120 120 145 145 145 240 262 262
클램프 방법
Clamp Method mm Manual
제품 중량
Product Weight 9 10 19 20 21 70 95 135
스트로크 길이
Stroke Length mm 30 30 50 50 50 70 70 70
고정 센터
Fix Center kg #MT 2 #MT 2 #MT 3 #MT 3 #MT 3 #MT 4 #MT 4 #MT 4
항목 / Item 형식 / Type
IMPORTANT
유의사항 IMPORTANT
When attempting to use Samchully Machinery’s tailstock,
be sure to verify whether a workpiece is firmly set to the
fixing center and position the tailstock relative to a workpiece
smaller than the full stroke (spindle travel) allowed by the
corresponding model. At this time, check whether the
Clamp Position Sensor can be detected.
If Max. Forward Postion Sensor is recognized, work is detached,
please use it and re-adjustment means.
삼천리기계 심압대를 사용시 반드시 공작물에 고정센터가 견고하게 밀착이
되었는지 확인하며, 해당 제품의 스트로크 길이보다 작게 스트로크에 맞춰
고정하여 주시기 바랍니다. 그리고 Clamp Postion Sensor 가 인식하는지
반드시 확인하시기 바랍니다.
만일 Max. Forward Postion Sensor 가 인식되면 공작물이 이탈 할 수 있
으므로 반드시 재조정하여 사용 하십시오.
[ 표 / Table 1 ]

10 Special Chuck
NC Rotary Table
03. / Accuracy
정밀도

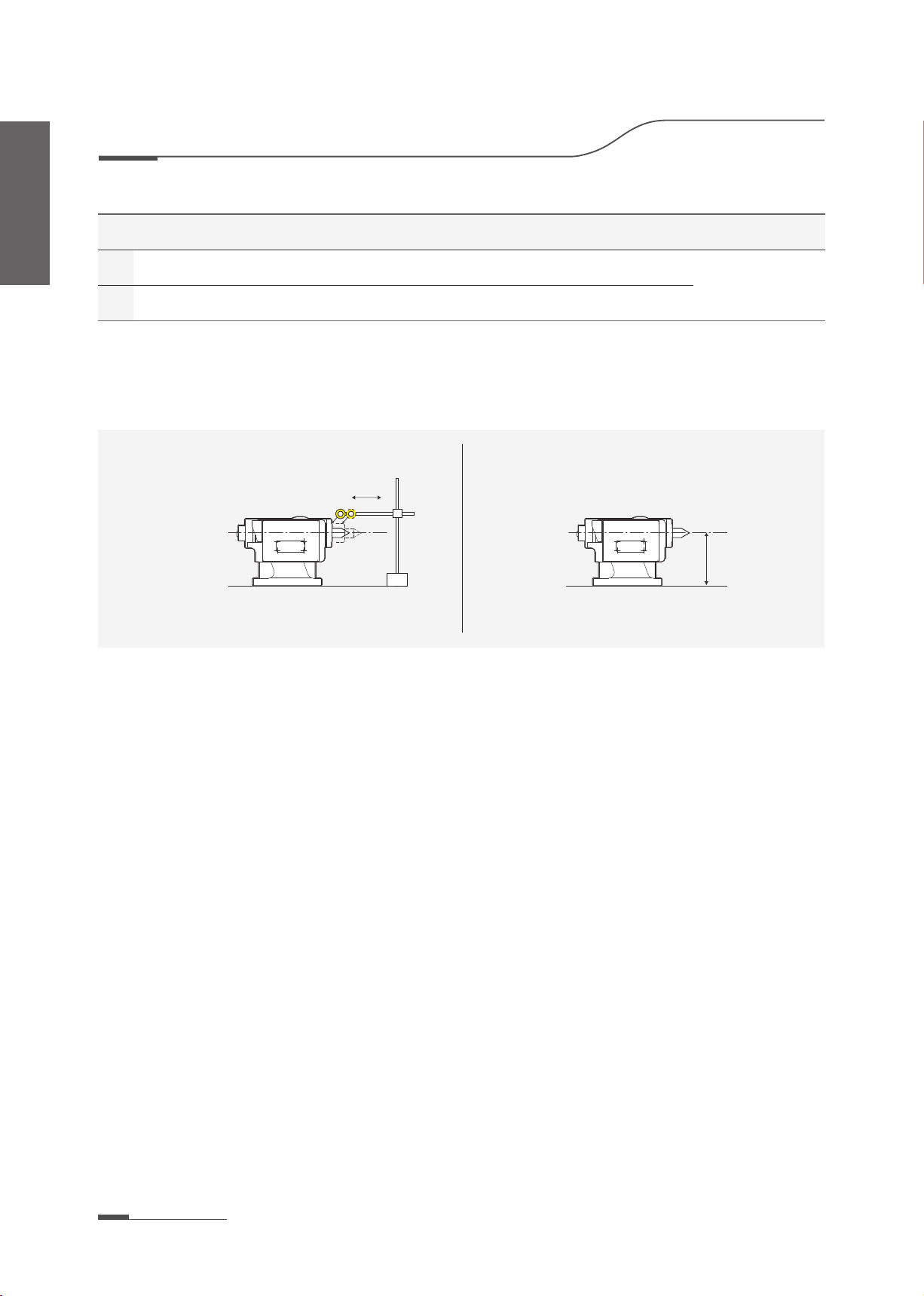

검사 사항 / Test Item 허용치 / Tolerance
1윗면과 바닥면과의 평행도
Parallelism between Table face and Base 0.020 17TS-AH
20TS-AH
25TS-AH
32TS-AH
2센터높이
Center Height Measured value
[ 표 / Table 2 ]
[ 그림 / Fig 1 ]
1 2
H

11
Instruction Manual
Instruction Manual
04. / Preparations For Operation
제품의 개요 및 구성

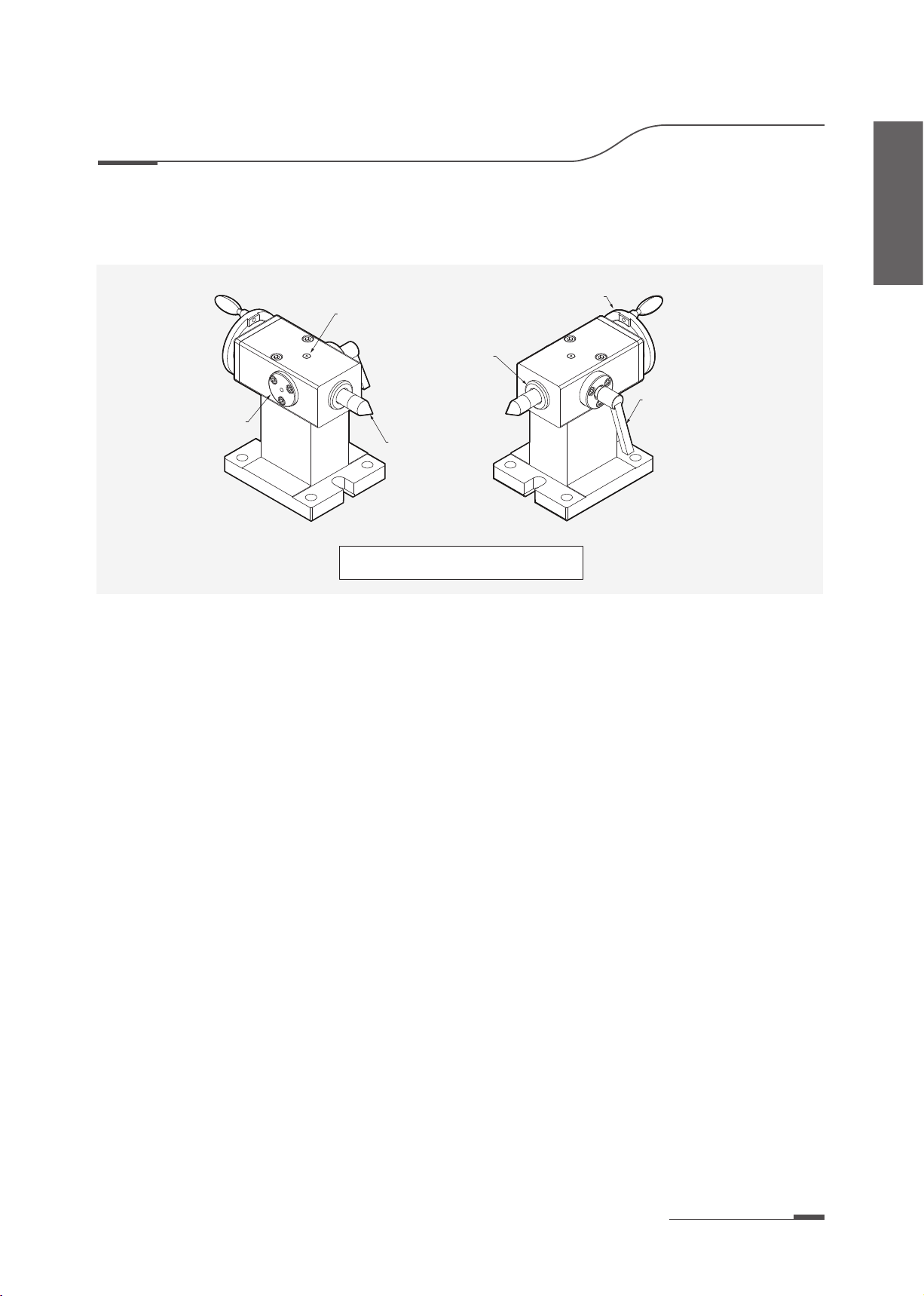

[ 그림 / Fig 2 ]
고정 센터
Fix center
오일 니플
Oil nipple
커버
Cover
휠, 핸들
Wheel & Handle
클램프 레버
Clamp lever
슬리브
Sleeve

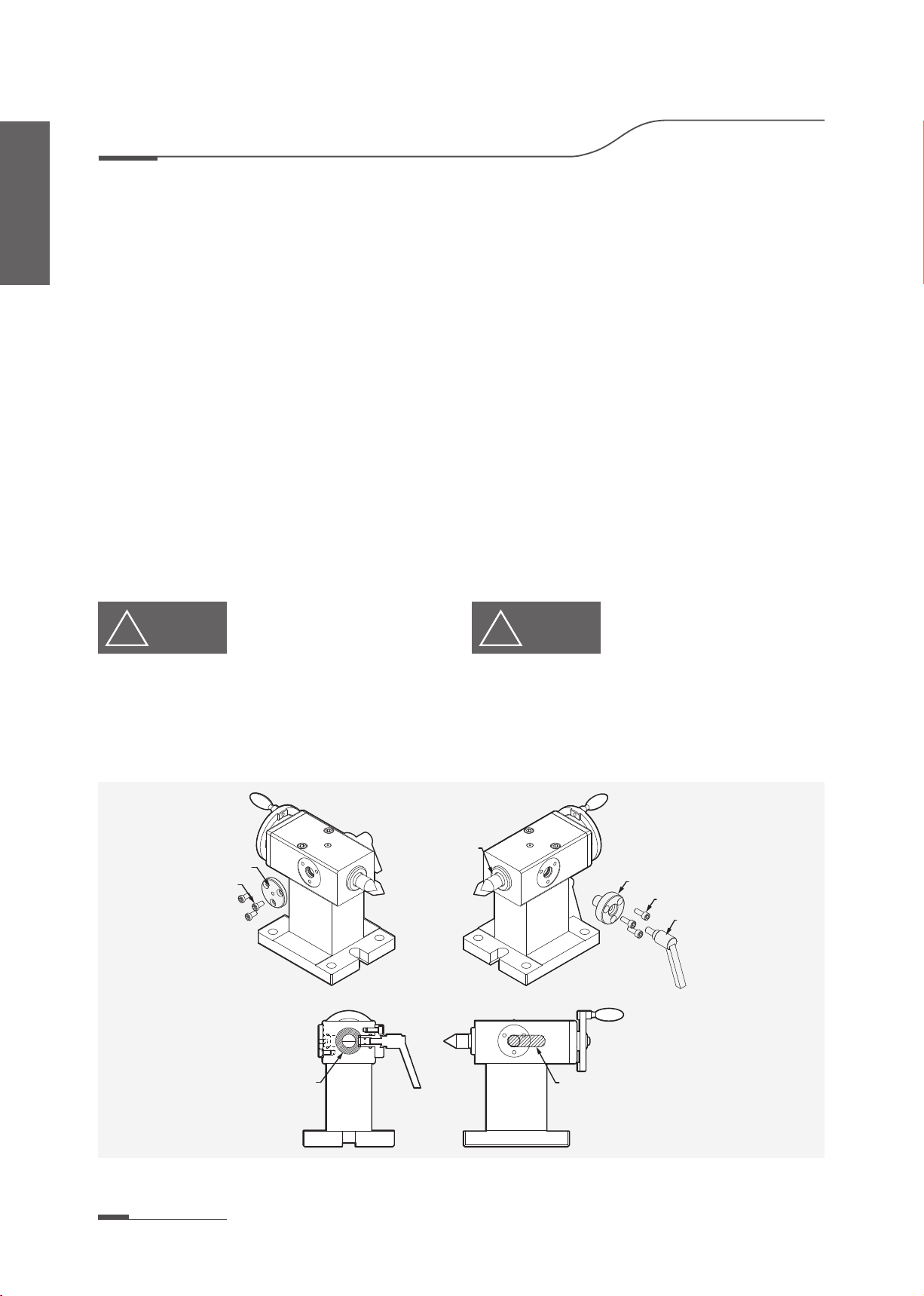

" 클램프 레버는 좌측 및 우측 선택 가능. "
" Clamp levers can be selected left or right "
4-1 제품의 구성 4-1 Installation

12 Special Chuck
NC Rotary Table
포장상자를 열고 공작기계에 장착하여 운전에 들어가기 전 다음의 모든
점에 주의하여 준비 및 시운전을 해주십시오.
!WARNING
경 고
Tail Stock을 운반할 때 균형을 유지한 상태에서 운반해주시기 바랍니다.
균형을 유지 할 수 없는 상태에서 이동하면 제품이 손상되거나 추락할 수 있
으므로 매우 위험하니 주의해주십시오.
설치 자리를 유효하게 확인하고 클램프 기구의 볼트를 규정 토크로 조여서
설치하시기 바랍니다
설치
제거
Unpack the delivered product, and conduct the following preparations
and tests before installing it on the machine
tool for production.
!WARNING
Please carry the tail stock in balance when transporting the
tail stock. Please be aware that moving in an unbalanced
condition can damage or cause the product to crash, which
is very dangerous.
Validly check the installation position and tighten the bolts
of the clamping apparatus to the required torque.
Installation
Uninstall
운전준비 / Preparations for Operation
1 운반은 아이볼트에 강도가 충분한 로프를 걸고 충격을 주지 않도록 신
중하게 운반하십시오.
2 공작기계의 테이블 표면과 Tail Stock의 설치 기준면에 날카로운 부위나
흠집이 없는 것을 확인하며 청소해주십시오.
3 작업에 가장 적합한 위치에 설치해 주십시오. 설치 기준면의 가이드 블록을
공작기계의 테이블 홈에 끼워 넣습니다. T홈부와 가이드 블록과의 틈
이 큰 경우에는 한쪽으로 가까이 붙여 설치해주십시오.
4 클램프 액세서리를 사용하여 공작기계에 견고하게 고정해주십시오.
1 Tail Stock에 설치된 고정 센터를 분리하고, 함께 설치된 부속 액세서
리를 분리 및 제거해 주십시오.
2 제거는 설치 방법과 동일하게 아이볼트에 강도가 충분한 로프를 걸고
충격을 주지 않도록 운반하십시오.
3 테이블에서 Tail Stock을 분리한 후에 안전한 장소에 보관합니다.
1 For transport, attach a rope with sufficient strength to the eye
bolt and carry it carefully so as not to impact it.
2 Clean the table surface of the machine tool and the installation
surface of the tail stock, making sure that there are no sharp
edges or scratches.
3 Please install it in the best location for your work. Insert the guide
block on the installation plane into the table groove of the ma
chine. If there is a big gap between the T-home and the guide
block, put it close to one side and install it.
4 Secure the machine with clamp accessories.
1 Remove the fixing center installed on the tail stock, and remove
and remove the accessory accessories installed together.
2 For removal, attach a rope with sufficient strength to the eye
bolt and transport it so that it does not shock.
3 Remove the tail stock from the table and store it in a safe place.
5-1 설치 5-1 Installation
05.

13
Instruction Manual
Instruction Manual
제품의 고정
Fixation of Tail Stock

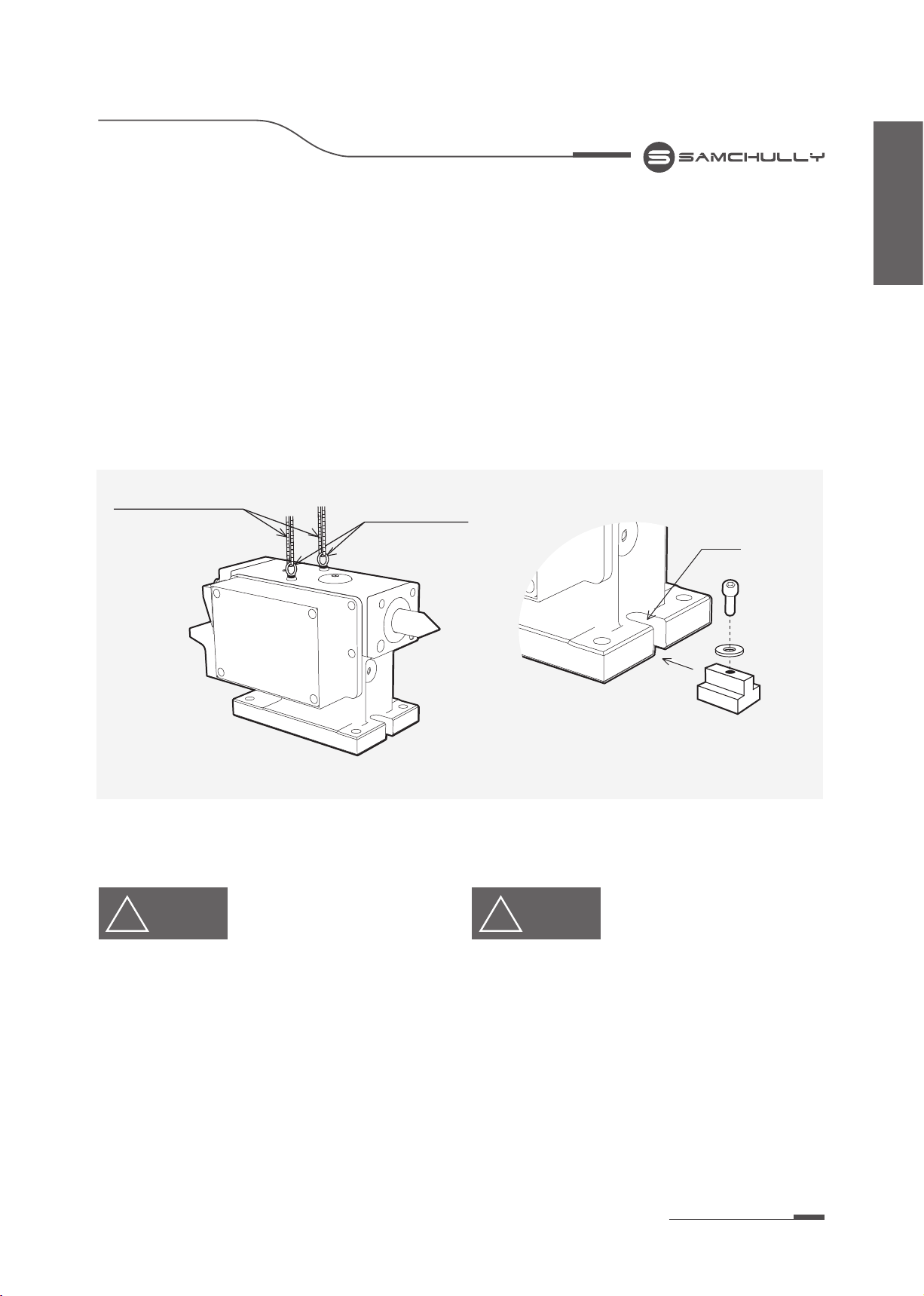

1 제품을 이동할 경우 아래의 그림과 같이 나사 구멍에 아이볼트를 체결하여
주십시오.
2 제품을 고정할 경우 아래의 그림과 같이 본체에 부착되어 있는 가이드
블록과 2곳의 U홈에 고정볼트를 설치하여 체결합니다.
3 테이블에 고정시킬 때 체결용 볼트에 가해지는 힘을 균등하게 조일 수 있
도록 합니다.
!WARNING
경 고
Tail Stock을 장착할 때, 지정된 아이볼트를 이용하여 매달아 운반을 하며,
규정된 체결 액세서리를 이용하여 견고하게 고정하시기 바랍니다.
비 정상적으로 고정할 경우 Tail Stock 뿐만 아니라 테이블, 공작기계 등의
손상을 초래할 수 있으니 반드시 지정된 T-Nut와 고정볼트를 이용하여 견
고하게 고정하시기 바랍니다.
1 When moving the product, tighten the eye bolt into the
screw hole as shown below.
2 When securing the product, install and tighten the fixing
bolts on the guide block attached to the main body and
two U-homes as shown below.
3 Allow equal tightening of the force applied to the tightening
bolt when secured to the table.
!WARNING
When installing the tail stock, use the designated eye bolt to
transport it and secure it firmly using the specified tightening
accessories.
Non-normal fixation may cause damage to the table and
machine tool as well as to the tail stock, so make sure to use
the specified T-Nut and the fixing bolt to secure it firmly.
[ 그림 / Fig 3 ]
아이볼트 / Eyebolts
와이어로프 / Wire rope
U 홈
U-Home
Bolt
Washer
T-Nut

14 Special Chuck
NC Rotary Table
슬리브의 이송 및 클램프 확인
고정 센터의 장착 및 탈거
Feed and clamp check of sleeve
Installation and removal of the fixing center
슬리브는 각 Tail Stock의 모델별로 정해진 스트로크양 만큼 움직일 수 있습니다.
Tail Stock 후면에 있는 머신 핸들을 회전시켜 전진 및 후진을 할 수 있습니다.
슬리브를 지정 위치까지 움직인 후, 클램프 레버를 조여서 고정시킬 수 있습니다
전면부에 고정 센터를 삽입할 수 있는 구멍이 있습니다. 이 부분에 지정된 고
정 센터를 삽입합니다.
고정 센터를 탈거할 때, 머신 핸들을 돌려서 슬리브를 최대한 후진합니다. 이 때,
고정 센터가 분리됩니다
The sleeve can move as much as the stroke specified for each model
of the tail stock.
You can move forward and backward by rotating the machine handle
on the back of the tail stock.
After moving the sleeve to the specified position, you can tighten the
clamp lever to secure it.
There is a hole in the front that allows you to insert a fixed center. Inserts
the specified fixed center in this part.
When removing the securing center, turn the machine handle to reverse
the sleeve as far as possible. At this point, the fixing center is disconnected.
5-2 작동 여부 확인 5-2 Check for operation
!WARNING
경 고
실제 작업 전에 앞서서 반드시 원하는 위치까지 작동이 되는지 시운전을 반
드시 하시기 바랍니다.
시운전 중 이상이 발생할 경우 즉시 사용을 중지하시기 바랍니다.
!WARNING
Be sure to test drive the machine to the desired location prior
to actual operation.
If there is any problem during the test run, please stop using
it immediately.

15
Instruction Manual
Instruction Manual
6개월 마다 다음의 항목의 점검을 행하여 주십시오. Check the following items every six months.
1. 윤활유의 오염 상태
2. 커넥터류의 설치 확인, 케이블 관계의 파손이 없는지 확인
3. 모터 케이스내의 배선관계의 부식, 단선의 점검
1. NC 로터리 테이블 (지그를 설치할 경우는 지그도 포함)의 고정상태를 확인
2. 전기의 접속 케이블 및 호스에 손상이 없는지의 확인과 공압 체크
3. 산출동작, 위치의 확인
4. 이상 진동, 이상 음은 없는지 확인 (본체, 모터)
5. 이상 발열은 없는지 확인 (본체, 모터)
1. Contamination of the lubricant
2. Condition of the connectors, damaged cable.
3. Corrosion, open circuit in the motor casing..
1. Check the fixing of the NC Rotary Table (including the jig, if installed).
2. Check the cable and hose for damage. Check the air pressure.
3. Check calculation and positioning
4. Check for any vibration or abnormal noise (main body, motor)
5. Check for any abnormal heat (main body, motor)
점검작업 / Inspection
06.
6-1 일일점검
6-2 정기점검
6-1 Daily Inspection
6-2 Periodic Inspection

16 Special Chuck
NC Rotary Table
유지보수 / Maintenance and Coordination
0 7.
7-1 클램프 레버 위치 변경 및 교환 7-1 Reposition or exchange clamp lever
1 공작기계 내부에서 가공하는 소재를 제거 합니다. 유지 및 보수를 안전
하게 진행 합니다.
2 Tail Stock에 붙어 있는 이물질 및 절삭유를 에어를 이용하여 깨끗하게
정리 합니다.
3 ①클렘프 레버를 풀어서 탈거합니다.
4 ②Wrench Bolt 3개를 풀면 ③클램프 커버를 제거 할 수 있습니다.
5 ①클램프 레버를 옮기려는 반대쪽의 ④플레이트 커버를 ⑤Wrench
Bolt 3개와 함께 제거 합니다.
6 ⑥슬리브를 180도 돌려줍니다. ⑥슬리브에 스트로크를 위한 홈이 가공되어
있습니다. 홈을 ①클램프 레버 장착 위치와 일치해야 합니다.
7 ④플레이트 커버와 ③클램프 커버의 위치를 상호 교환 합니다.
8 Wrench Bolt를 이용하여 양쪽의 커버를 모두 체결합니다.
9 ①클램프 레버를 조립하여 위치 변경 및 교환을 종료합니다.
1 Remove the material that is machining inside the machine
tool. Maintain and repair safely.
2 Clean the foreign substances and cutting oil on the tail stock
using the air.
3 Release and remove the ①clamp lever.
4 Remove the ③clamp cover by releasing the ②3 wrench bolts.
5 Remove the ④plate cover on the opposite side of the ①clamp
lever with the ⑤3 wrench bolts.
6 ⑥Rotate the sleeve 180 degrees. ⑥The sleeve is grooved for
strokes. The grooves must match the ①clamp lever mounting
position.
7 Replace the position of the ④plate cover with the ③clamp cover.
8 Use the wrench bolt to fasten both covers.
9 Assemble the ①clamp lever to end position change and exchange.
⑥슬리브
Sleeve 슬리브의 스트로크 영역
Stroke area of sleeve
①클램프 레버
Clamp Lever
②렌치 볼트
Wrench Bolt
③클램프 커버
Clamp Cover
⑤렌치 볼트
Wrench Bolt
④플레이트 커버
Plate Cover
⑥슬리브
Sleeve
[ 그림 / Fig 4 ]
!WARNING
경 고
유지 보수 전, 주변의 환경을 청결하게 정리합니다. 본체 내부로 이물질이
삽입될 위험이 있습니다.
본체 내부에는 기밀유지를 위한 오링이 있습니다. 이 부분에 이물질이 묻거
나 침투하지 않도록 주의하십시오.
오링이 분실 또는 손상되지 않도록 주의 하십시오.
!WARNING
Clean the environment before maintenance. Risk of foreign
objects being inserted into the body.
Inside the body, there is an o-ring for confidentiality. Be care-
ful not to allow foreign substances to get into this area.
Be careful not to lose or damage the o-rings.

17
Instruction Manual
Instruction Manual

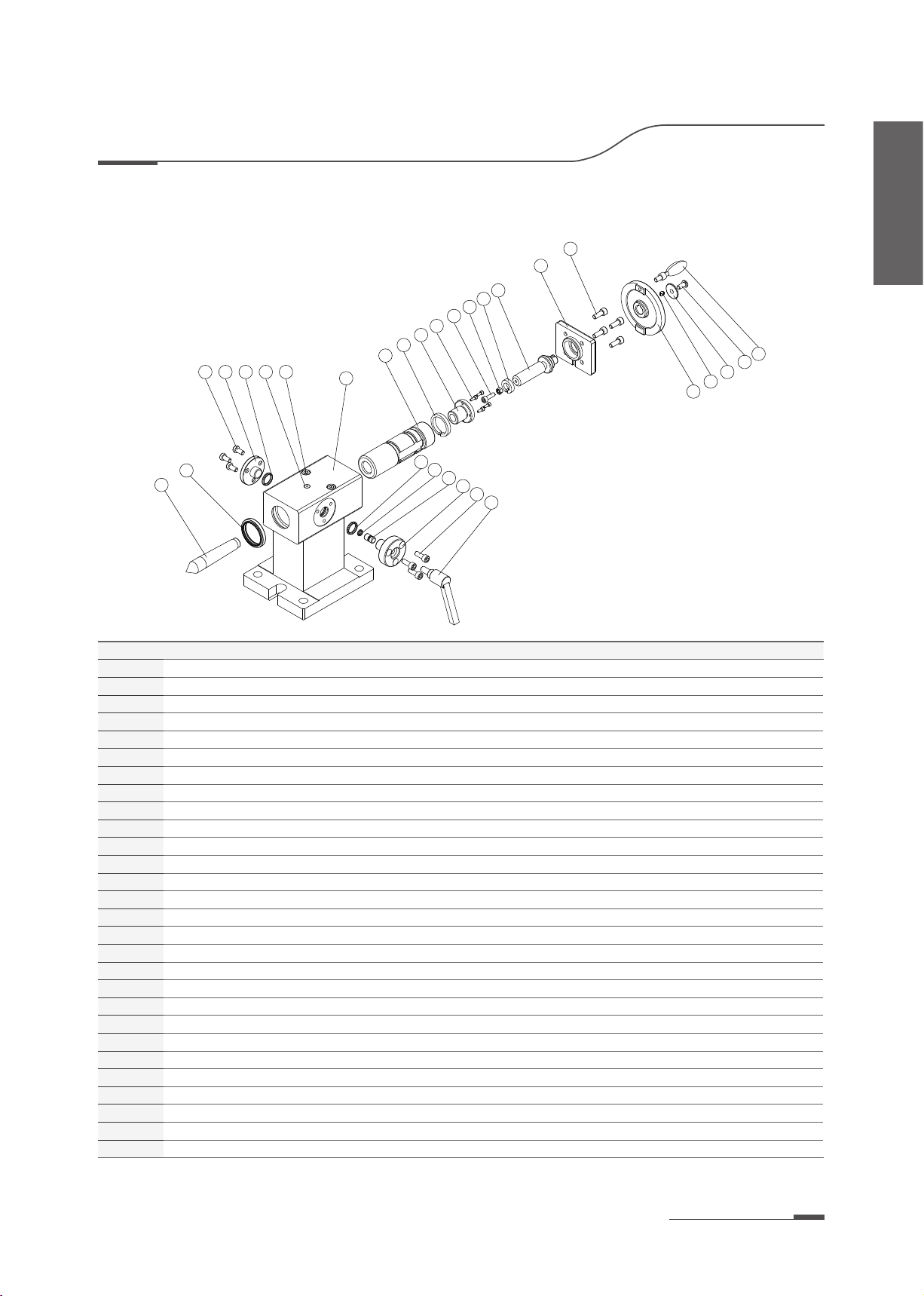

분해도 / Assembly diagram
08.
33
04
03
11
40
30
29
06
12
02
01 13
36
20
16
05
22
43
42
10
37
42
41
08
07
32
21
23 38
NO. TITLE OF ITEM SIZE & SPEC Q’TY NOTE
01 BODY - 1EA -
02 SLEEVE - 1EA -
03 SCREW BAR - 1EA -
04 COVER - 1EA -
05 HANDLE WHEEL - 1EA -
06 SCREW NUT - 1EA -
07 CLAMP COVER - 1EA -
08 LOCK PIN - 1EA -
10 PLATE - 1EA -
11 STOPPER-B - 1EA -
12 STOPPER-F - 1EA -
13 WASHER - 1EA -
16 KEY - 1EA -
20 MACHINE HANDLE EH 2445.116 1EA HARDER
21 CLAMP LEVER EH 2440.334 1EA HARDER
22 CENTER # MT 2 1EA -
23 OIL NIPPLE Ø8 1EA -
29 WRENCH BOLT M3x 8L 4EA -
30 WRENCH BOLT M5x 16L 1EA -
32 WRENCH BOLT M6x 16L 3EA -
33 WRENCH BOLT M6x 16L 4EA -
36 둥근머리 WRENCH BOLT M6x 12L 1EA -
37 둥근머리 WRENCH BOLT M6x 12L 3EA -
38 둥근머리 WRENCH BOLT M8x 10L 2EA -
40 NUT M5 1EA -
41 O-RING P6 1EA -
42 O-RING P15 2EA -
43 DUST SEAL SDR-35 1EA -
[ 표 / Table 5 ]

18 Special Chuck
NC Rotary Table
참고자료 / References

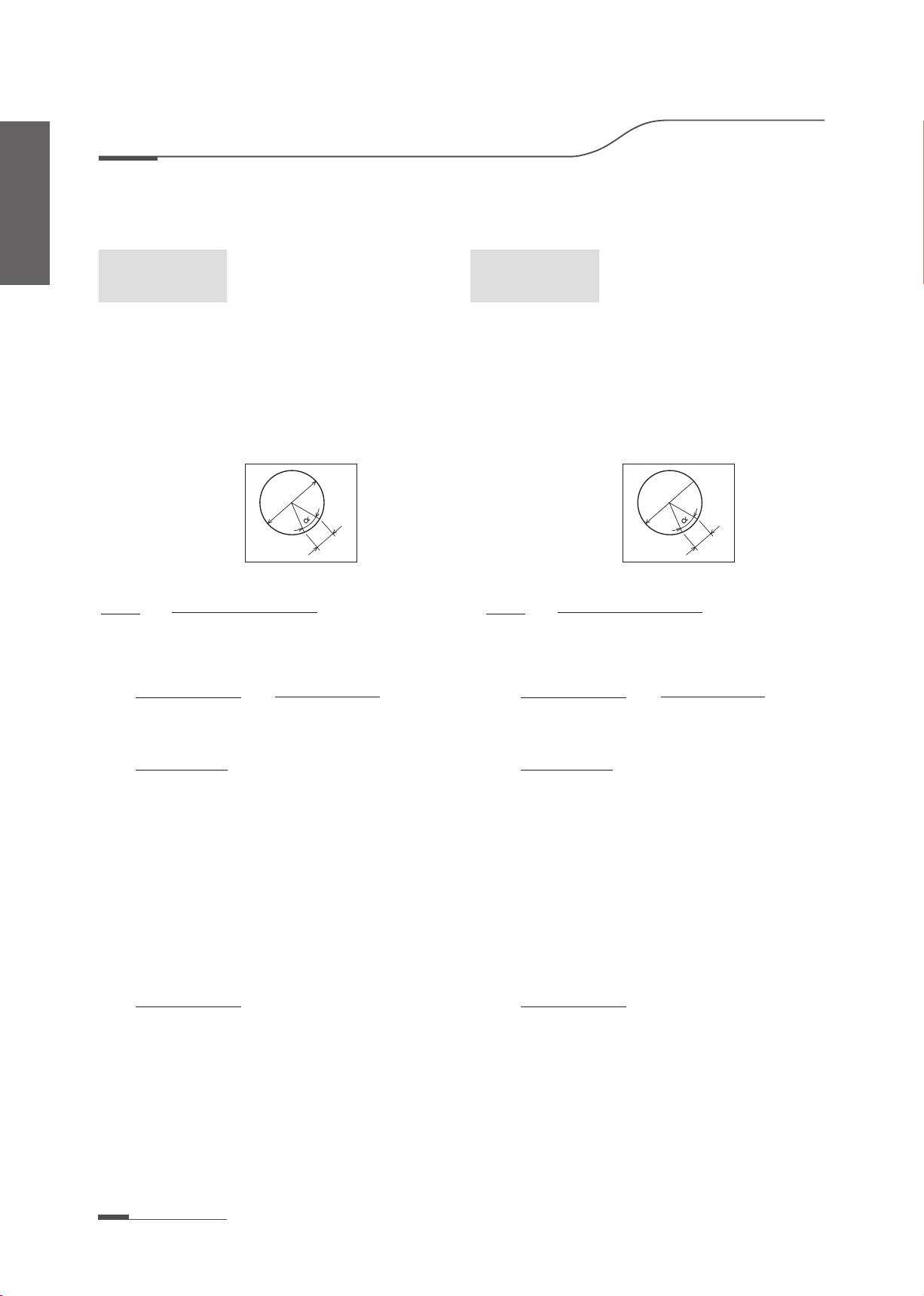

9-1 원호길이와 각도의 환산 9-1 Conversion between Arc Length and Angle
『누적계산정도가 30초라는 것이 원주길이로 어느 정도인지』 또는『누적피치
오차가 0.05 라는 것이 각도로 어느 정도인지』를 알고자하는 경우에는 각도
와 원호길이의 관계에서 다음의 계산식을 사용해 주십시오.
To determine 『how much 30 seconds of accumulated calculation
accuracy corresponds to in arc length』 or 『how much 0.05
of accumulated pitch error corresponds to in angleterms of
angle』, for example, you can calculate the figure using the
equation between the angle and the arc length.
IMPORTANT
유의사항 IMPORTANT
D : 공작물의 직경(mm)
α : 각도(초)
L : 원호길이(mm)
공작물의 직경을 100mm로하고 앞의『누적계산정도가
30초를 원호길이에 표시』하면 (3)식을 사용하여
<예>
그러므로 206초는 3분26초가 됩니다.
이상과 같이 (2), (3)식을 사용하여 계산해보면
원호길이와 각도의 환산이 가능합니다.
ΦD
L
π x D
L
360 (도) x 60 (분) x 60 (초)
α
=------------------ (1)
α=
L =
L = 2.424 x 30 x 100 x 10 = 0.007272 mm = 7.3μm
π x D
360 x 60 x 60 x L
360 x 60 x 60
D
4.125 x L x 105
=
α= 100
4.125 x 0.05 x 10 =
2.424 x 10 xαx D
-6
5
-6
α x π x D
=
----- (2)
-------- (3)
(1)에서
또한
따라서, 원호길이는 약 0.0073mm 또는 7.3μm로 됩니다.
또한 누적피치 오차가 0.05의 각도는 (2) 식을 사용하면
206.25 초
<Example>
Let the diameter of the work piece be 100mm, and“ express
accumulated calculation accuracy of 30 seconds in arc length”
using Equation (3),
And, 206 seconds are 3 minutes and 16 seconds.
As shown in the above examples, the arc length
and the angle can be converted into each other
using Equation (2) or (3).
π x D
Lα
=------------------ (1)
α=
L =
L = 2.424 x 30 x 100 x 10 = 0.007272 mm = 7.3μm
π x D
360 x 60 x 60 x L
360 x 60 x 60
D
4.125 x L x 105
=
α= 100
4.125 x 0.05 x 10 =
2.424 x 10 xαx D
-6
5
-6
α x π x D
=
----- (2)
-------- (3)
and
Therefore, the arc length is approximately 0.0073mm (or 7.3um).
For 0.05 of the accumulated pitch error in the angle,
using Equation (2),
206.25 seconds
ΦD
L
D: Diameter of
Work Piece
α: Angle (s)
L: Arc Length
360 (degrees) 60 (minutes) 60 (seconds)
From (1)
09.

www.samchully.com
EKC2020-C1-722
로터리테이블 TS 시리즈 취급설명서
TS-Series Instruction Manual
动力卡盘 TS-Series 操作 说明书
Samchully Machinery
[21697] 인천광역시 남동구 남동대로 99
TEL. [phone] FAX. [phone]
[21697] 99, Namdong-daero, Namdong-gu, Incheon, Korea
TEL. [phone] FAX. [phone]
Samchully Workholding
20472 Crescent Bay Drive Lake Forest, CA 92630
TEL. [phone] FAX. [phone]
