Sawo NORDEX Series User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
NORDEX HEATER
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Ni2
version
NR-45Ni2 NR-60Ni2 NR-80Ni2 NR-90Ni2
COMPATIBLE WITH USER INTERFACE
YHTEESOPIVA KÄYTTÖLIITTYMÄN KANSSA.
Saunova 2.0 Saunova 1.0
User interface to be purchased separately,
interface is not included in the package.
Ohjain ostettavissa erikseen, ei sisälly pakkaukseen.
For control operation. Please refer to Saunova 2.0 or Saunova
1.0 control manual.
Ohjaimien käyttöohjeet löytyvät Saunova 2.0 / Saunova 1.0
pakkauksesta.

SUOMI
2
SISÄLLYSLUETTELO
Turvallisuusohjeet...........................................................................4
Käyttäjälle...............................................................................4
Asentajalle ..............................................................................6
Kiukaan asennus ............................................................................8
Kiuaskivet....................................................................................10
Kivien ladonta kiukaaseen.............................................................10
Erillisen ohjauspaneelin asennus.................................................... 12
Lämpötila-anturi...........................................................................13
Ovitunnistinvaraus........................................................................14
Tuuletin ominaisuus (lisävaruste)...................................................14
Maksimi päälläoloajat ................................................................... 16
Kiukaan pääkytkin ........................................................................16
Kytkentäkaavio.............................................................................18
DIP-kytkin ...................................................................................20
DIP-kytkimen toiminnot ................................................................20
Päälläoloaika................................................................................20
Ilmanvaihto .................................................................................22
Eristys .........................................................................................22
Saunahuoneen lämmitys...............................................................24
Löylyveden laatuvaatimukset.........................................................24
Saunan huolto..............................................................................26
Vianetsintä...................................................................................28
Nordex-kiukaan varaosat...............................................................30
Tekniset tiedot .............................................................................32
Kiukaan huolto.............................................................................33
OHJEKIRJA SISÄLTÄÄ
TÄRKEITÄ LISÄHUOMIOITA
KIUKAAN KÄYTÖSTÄ JA
HUOLLOSTA
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
KIUKAAN PEITTÄMINEN
AIHEUTTAA PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD

ENGLISH 3
TABLE OF CONTENTS
Safety Instructions .........................................................................5
For User..................................................................................5
For Technicians........................................................................7
Heater Installation..........................................................................9
Heater Stones ..............................................................................11

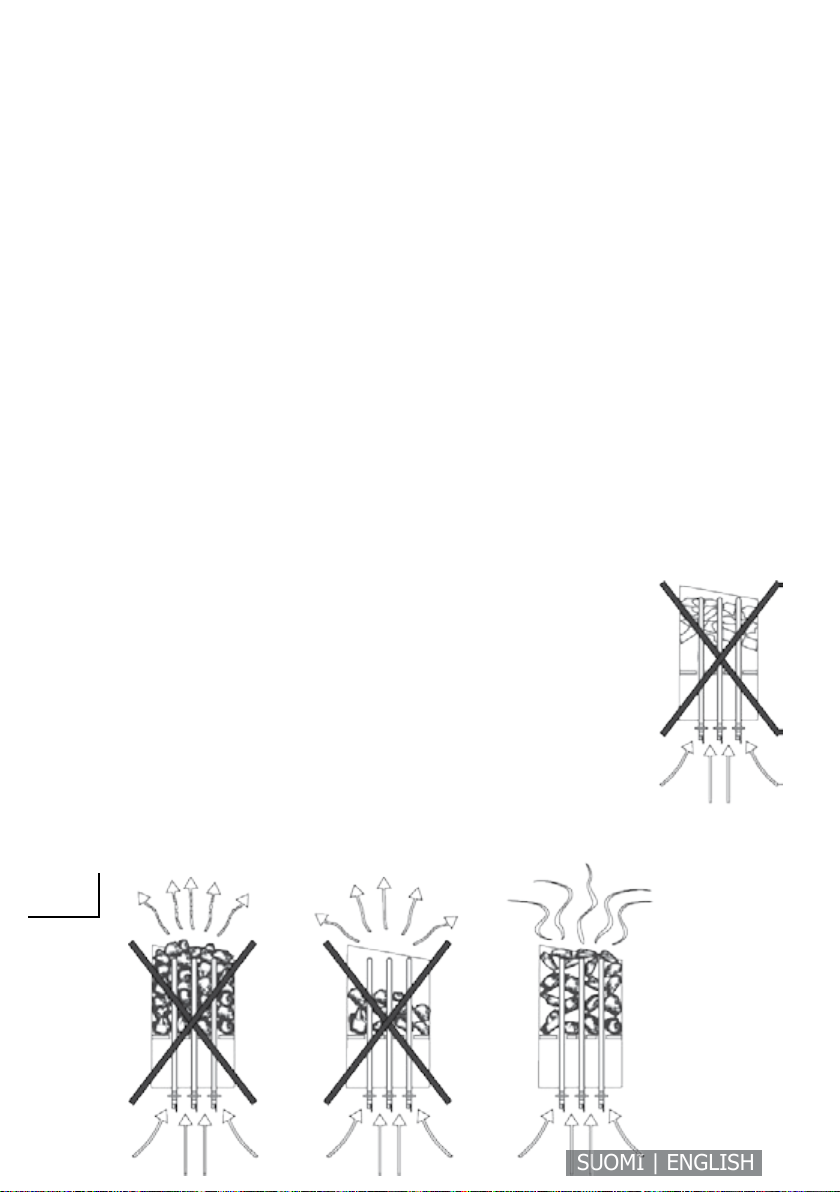

Loading Stones into the Heater ....................................................11

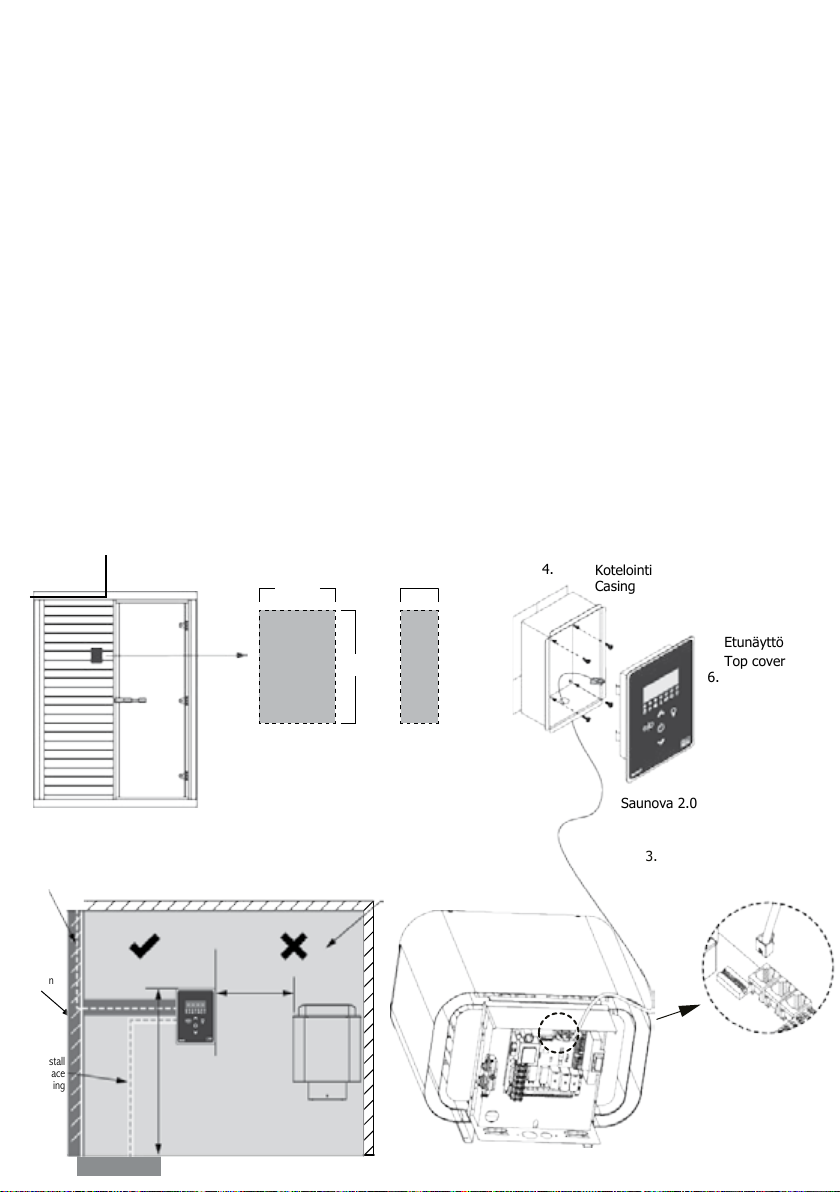

Installation of the Control Panel.....................................................12
Sensor.........................................................................................13
Door Sensor.................................................................................15
Fan Feature (optional) ..................................................................15
Maximum Session Time ................................................................17

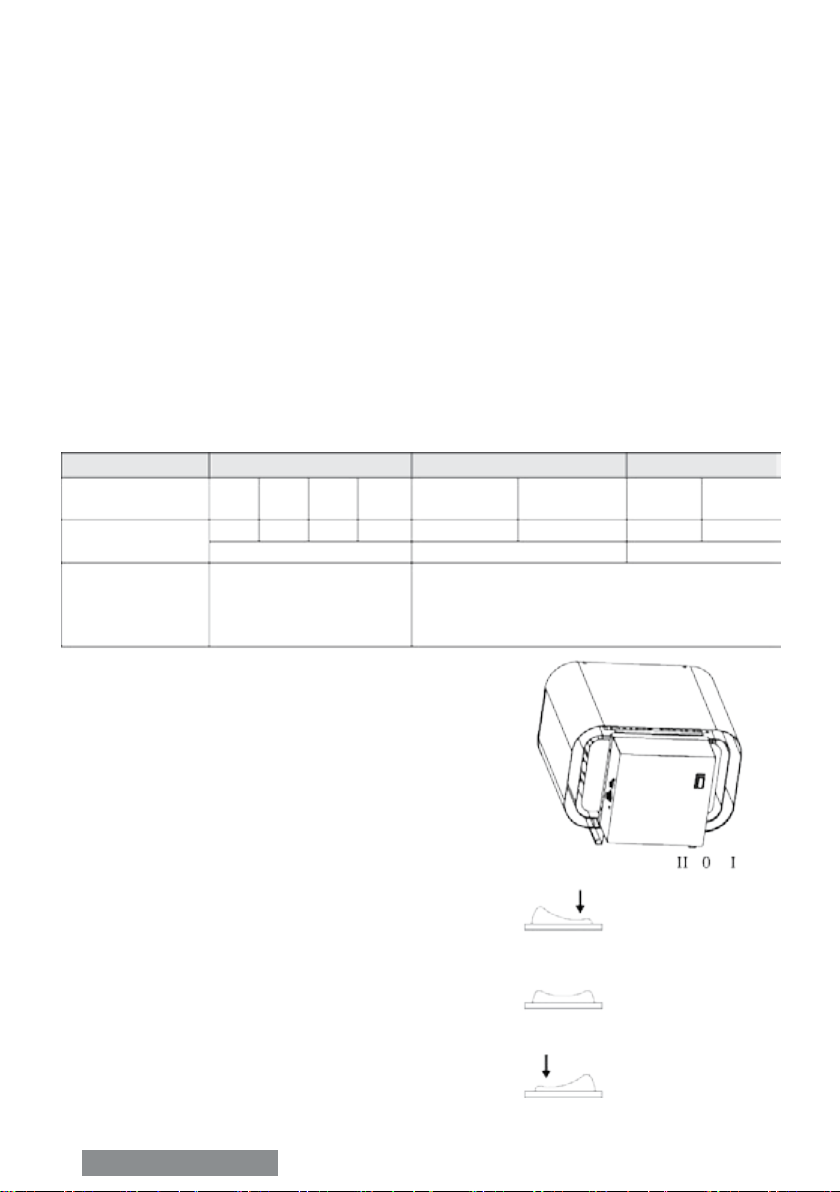

The Heater Main Switch................................................................17

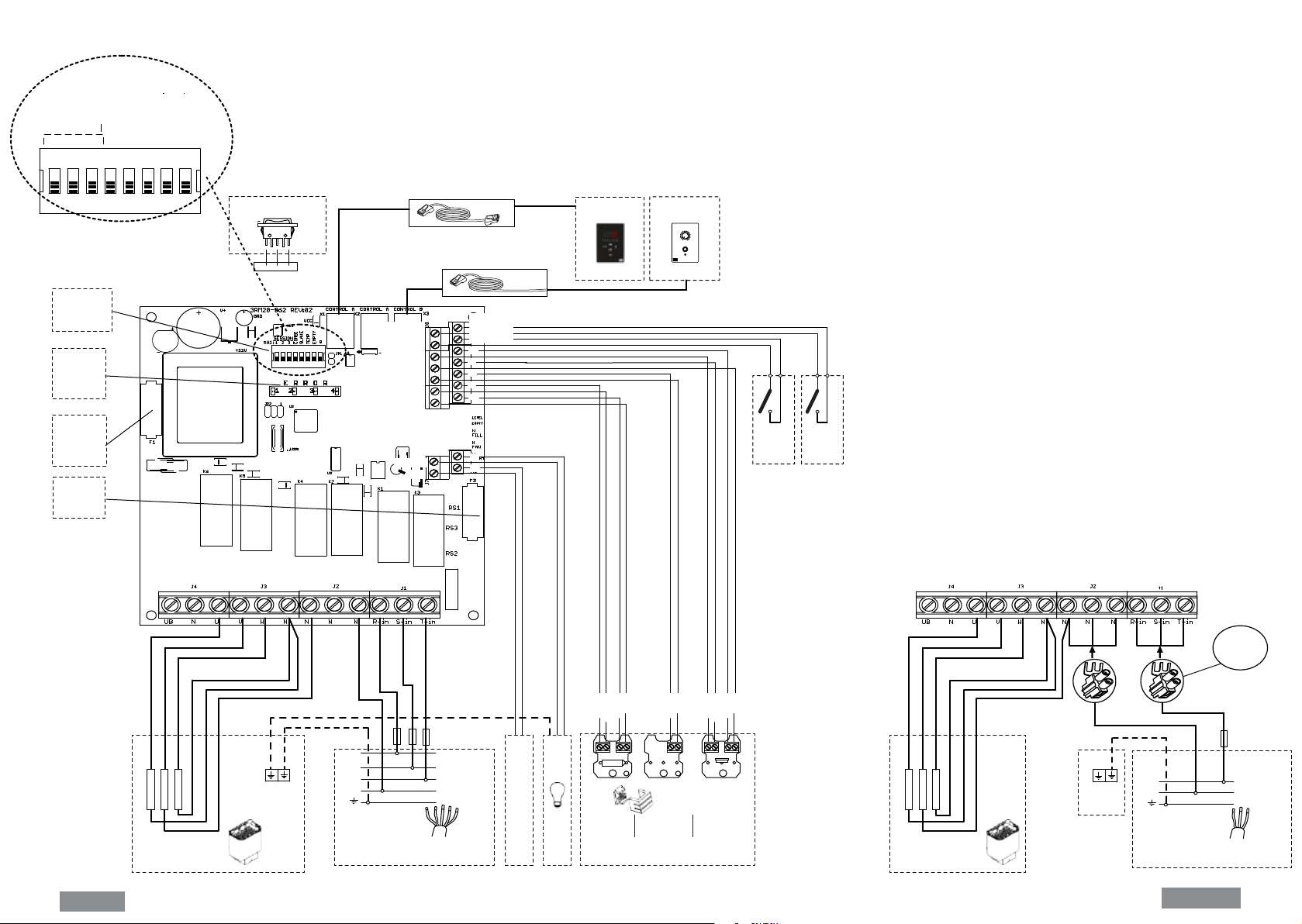

Electrical Diagram ........................................................................18

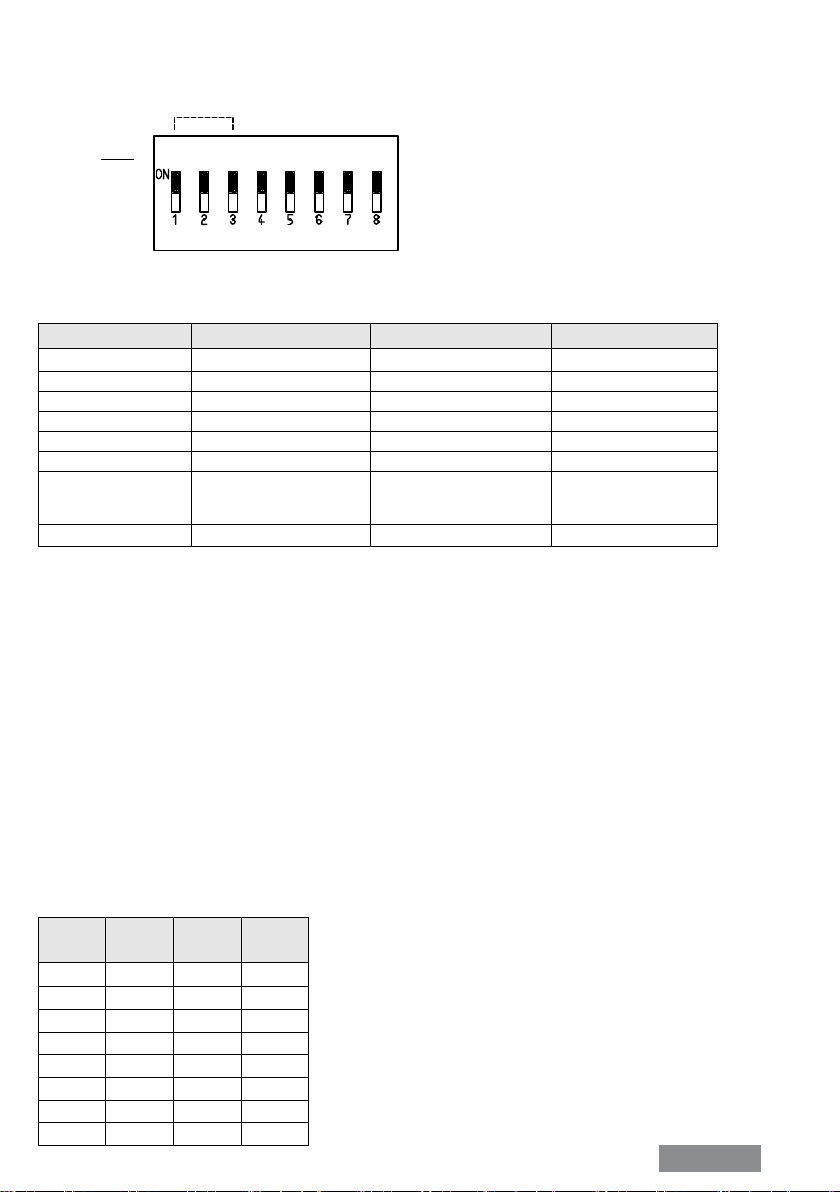

DIP Switch...................................................................................21
DIP Switch Functions....................................................................21
Session Time ...............................................................................21
Air Ventilation ..............................................................................23
Insulation ....................................................................................23
Heating of the Sauna Room ..........................................................25
Quality Requirements for Water.....................................................25
Sauna Maintenance ......................................................................27
Diagnostic Table...........................................................................29
Nordex Heater Spareparts.............................................................30
Technical Data .............................................................................32
Heater Maintenance .....................................................................33
HUOM!
Takuu ei kata vahinkoja, jotka
aiheutuvat ohjeiden vastaisesta
asennuksesta, käytöstä tai ylläpidosta.
Takuuasioissa ota aina yhteyttä
jälleenmyyjääsi/maahantuojaan.
NOTE!
Warranty is not covering damages
which are caused by installing, using or
maintenance of contrary guidelines in
this manual. Contact for your retailer in
warranty questions.

SUOMI
4
TURVALLISUUSOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asentamista tai saunan käyttöä.
Käyttäjälle:
• Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta
kiukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoitteita. Kiuasta
saa käyttää ainoastaan sen käyttöön perehtynyt henkilö.
• Lapset eivät saa suorittaa puhdistamista tai huoltotoimenpiteitä ilman valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä käytä kiuasta grillinä.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä. Se tuhoaa
kiukaan.
• Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä. Katso sivu
24
• Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen päälle
kytkemistä.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. See page 25.
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

SUOMI
6
Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan
käyttöohjeesta. Katso sivu 8.
• Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan
tuleva raitisilma ei vaikuta niiden toimintaan.
• Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos sen voi kytkeä
päälle kauko-ohjaimella, on saunan oveen asennettava erillinen ovitunnistin,
joka kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja
saunan ovi avataan
• Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat saunan maksimi- ja
minimikoot. Katso sivu 32
• Varmista, että saunan ilmanvaihto on riittävä ja asianmukainen. Katso sivu 22

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 8).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 32 ).
• Observe the specications on ventilation of the sauna cabin (See page 23).

SUOMI
8
Wall Mounting Rack Installation
D
305
C 250
A
20
1200
1900
150
5
B
NR-45Ni2
NR-60Ni2
NR-80Ni2
NR-90Ni2
50
50
80
80
50
50
80
80
130
130
160
160
270
270
330
330
A B C D
KIUKAAN ASENTAMINEN
Kuva 1
Fig. 1
HUOM!
Poista suojapahvi vastuksista ennen
asentamista, se on tarkoitettu aino-
astaan suojaamaan kuljetuksen ajaksi.
NOTE!
Remove the carton from the heating
elements before installing the heater
as it is only intended to protect them
during shipment.
Telineen asentaminen
Minimisuojaetäisyydet (mm)
On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama
ilmankierto yhdistyy kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata
vähimmäisetäisyyksiä turvallisuussyistä (ks. kuva). Noudata annettuja kuutiotilavuuksia
(Katso sivu 26). Kiuasta ei saa asentaa syvennykseen. Saunaan saa asentaa vain yhden
sähkökiukaan.
Varmista että seinä, johon asennat kiinnitystelineen on tarpeeksi tukeva (esimerkiksi
vahvistukset paneelissa) tai tue seinä paksulla levyllä estääksesi kiukaan putoamisen.
Kiinnitä kiukaan teline seinään. Ruuvit (6 kpl) ovat mukana telineen asentamista
varten. Ripustaaksesi kiukaan telineeseen, nosta kiuas ja sovita kiukaan takana olevat
kannattimet telineen yläosassa oleviin uriin. Kiristä vähintään yksi sivuruuvi estääksesi
kiukaan liikkuminen.
Kiuas on todella kuuma. Välttyäksesi mahdolliselta kosketukselta kiukaaseen, on
suositeltavaa että asennat myös suojakaiteen.
Kiukaan kytkemisessä on käytettävä H07RN-F kaapelia tai vastaavaa. Kiuaskytkennät
saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden ja luotettavuuden
varmistamiseksi. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu
18, kytkentäkaavio).

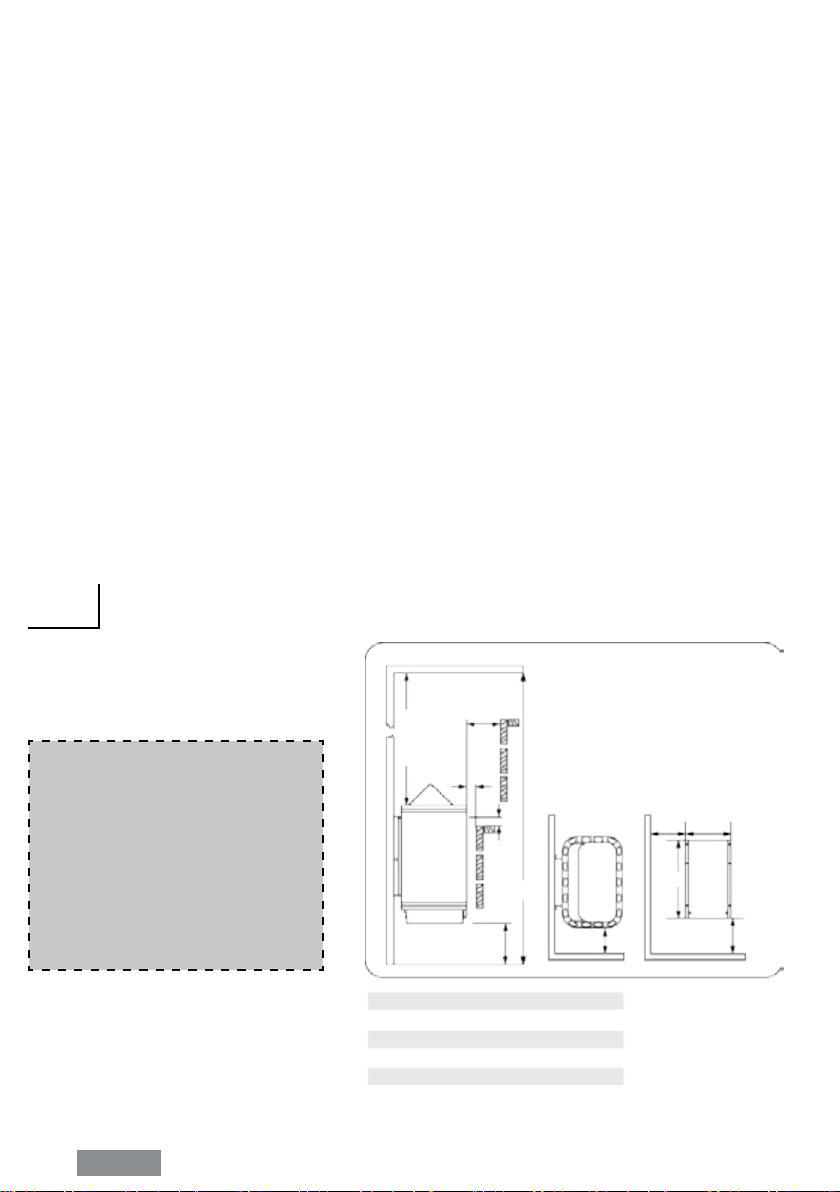

Minimum safety distances (mm)

ENGLISH 9
Min 20
Min 5
Wall Mounting Rack Installation
D
305
C 250
A
20
1200
1900
150
5
B
NR-45Ni2
NR-60Ni2
NR-80Ni2
NR-90Ni2
50
50
80
80
50
50
80
80
130
130
160
160
270
270
330
330
A B C D
Kuva 2
Fig. 2

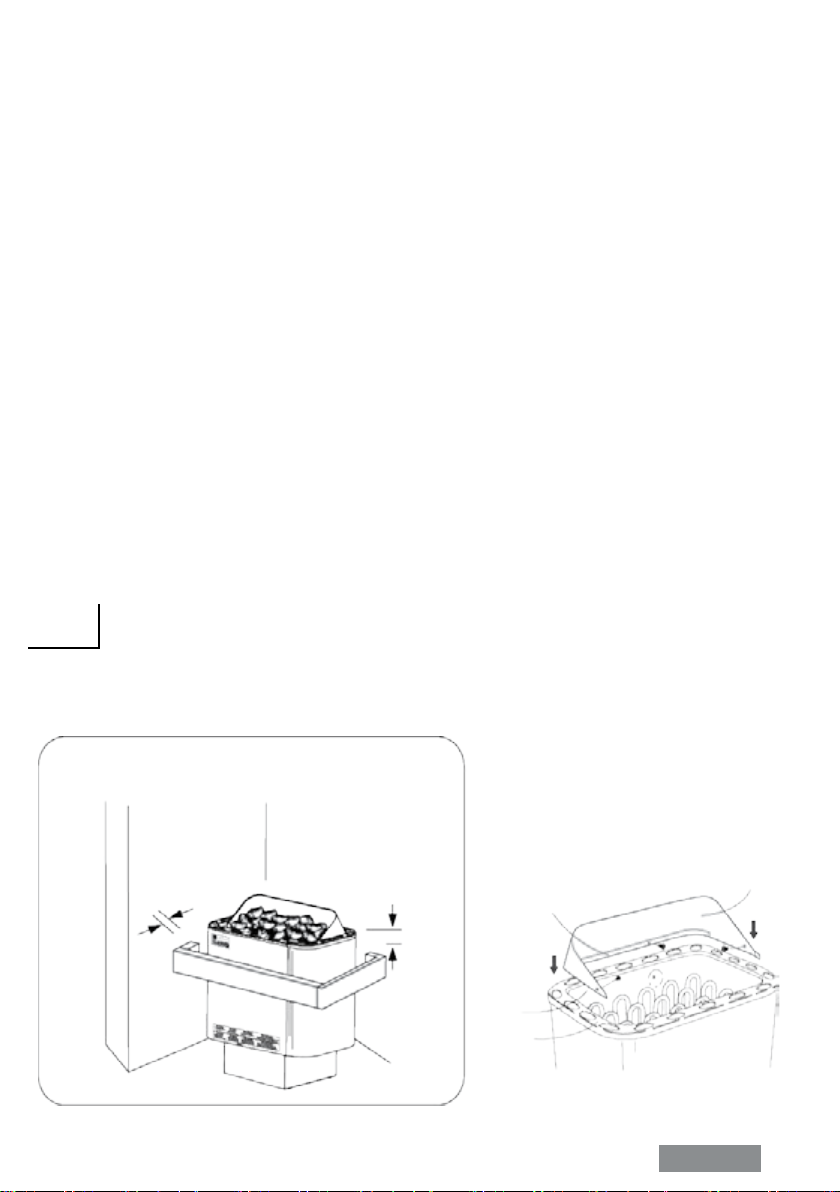

Löylynohjaimen asentaminen
How to install Reector
HUOM!
Löylynohjain tulee
asentaa paloriskin
minimoimiseksi.
NOTE!
Reector must be
installed to prevent
risk of re.
Ruuvi
Screw
Kehys
Frame
Löylynohjain
Heat Reector
Make sure that the heat
reector shield is placed
at the back part of the
heater frame.
Varmista, että
löylynohjaimen suoja
on asennettu kiukaan
rungon takaosaan.
It is recommended that the heater be placed on the wall nearest to the door. The air
circulation created by the door should work together with the hot air generated by the
heater. For safety and convenience, follow the minimum safety distances as provided (See
Fig 1.). Follow the cubic volumes (See page 26). Do not install the heater to the oor
or wall niche. Install only one heater in a sauna room.
Be sure to build a strong foundation for the mounting rack (e.g. cross struts in sauna
paneling) or reinforce the wall with a thick board to prevent the heater from collapsing.
Attach the heater to the wall with the aid of the mounting rack. Screws (6 pieces) are
provided for fastening of the rack to the wall. To afx the heater to the rack, lift the heater
and t the nuts that are placed at the back of the heater to the slots on both sides at the
top of the rack. Lock at least one of the side screws to prevent the heater from being
accidentally moved.
HEATER IN ISTALLATION
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 18).

SUOMI | ENGLISH
10
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen
takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintään
kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista
kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Uusia kiviä ladottaessa suositellaan käyttämään
viiltosuojahansikkaita. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu
32).
Julkisessa käytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa vuodessa ja
vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä vain
sähkökiuaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Väärien kivien käyttö voi
aiheuttaa kuumennusvastusten ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
KIVIEN LATOMINEN KIUKAASEEN
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä
ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska
tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen.
Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset
kivet on poistettava. Kivet on ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja
elementit eivät saa koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia
pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilmankiertoa ja
voivat aiheuttaa lämmityselementtien ylikuumenemisen.
Kivet on ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin ulkoapäin
katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee huomattavasti.
HUOM! Takuu ei korvaa kuumennusvastuksia, jotka ovat rikkoutuneet väärän kivilajin käytöstä tai
virheellisen ladonnan aiheuttaman ylikuumenemisen tai sen aiheuttamista mekaanisista vaurioista.
Ennen kivien latomista kiukaaseen tulee kiukaan toimivuus testata. Testattaessa kiuas laitetaan
hetkeksi päälle, jonka aikana kaikkien vastusten tulisi lämmetä.

SUOMI | ENGLISH 11
Kuva 5
Fig. 5
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 32, Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load the
stones to the heater so that the heating elements are not visible from
any angle. If heating elements touch each others, it will signicantly
reduce the life span of heating element.
NOTE! Heating element damage due to overheating caused by wrong kind
of stones or stones which were wrongly loaded into the heater is not covered
by the factory warranty.
Before the heater is lled with stones, electrician should test that the
heater works. Testing can be done by turning on the heater for a short
time without any stones and verifying that all heating elements are
heating up.

SUOMI
12
1. 2.
3.
SEPARATE CONTROL INTERFACE
ERILLINEN KÄYTTÖOHJAIN
SAUNAHUONEEN SISÄPUOLELLA
Saunova 2.0
80 mm
122 mm
37 mm
(Cut)
4.
6.
Casing
Kotelointi
Etunäyttö
Top cover
INSIDE THE SAUNA ROOM
OUTSIDE THE SAUNA ROOM
SAUNAHUONEEN ULKOPUOLELLA
RJ-kaapeli seinän sisällä
OK to install
in the surface
with moulding
Inside the wall RJ cable
Insulation
Do not installl
RJ cable
on this area
HEATER
FLOOR
Max. 800mm from the floor
Min. 600mm
USER INTERFACE KIUAS
OHJAUSPANEELI
Max 800mm lattiasta
LATTIA
INSTALLATION OF THE CONTROL PANEL
(SEE ILLUSTRATION)
1. Mount the separate control panel in
you preferred location. Make sure that
the installation location follows the min
and max values in below image if the
separate control panel is installed inside
the sauna room.
2. Cut the wall section according to the
specications.
3. Connect the RJ12 cable provided
from the control panel to the Power
Controller.
4. Insert the casing on the cut section.
5. Screw the Control panel to the wall
with screws provided.
6. Snap the top cover of the panel to its
place.
ERILLISEN OHJAUSPANEELIN ASENNUS
1. Asenna ohjauspaneeli haluamaasi
paikkaan. Varmista ennen asennusta, että
valitsemasi paikka noudattaa alla olevassa
kuvassa ilmoitettuja vähimmäis- ja
enimmäisarvoja arvoja, jos ohjauspaneeli
asennetaan saunaan sisälle.
2. Tee seinään aukko annettujen mittojen
mukaan.
3. Liitä ohjauspaneeli ja tehoyksikkö
toisiinsa mukana tulevalla RJ 12
kaapelilla.
4. Asenna ohjauspaneeli seinään
tehtyyn aukkoon.
5. Ruuvaa ohjauspaneeli seinään
mukana tulevilla ruuveilla.
6. Napauta ohjauspaneelin etulevy pai-
koilleen.
Kuva 5
Fig. 5
Tehoyksikkö
Power Controller
Kytkentäkaavio sivulla 18-19
Refer to Electrical Diagram on
pages 18-19

ENGLISH 13
1. 2.
3.
SEPARATE CONTROL INTERFACE
ERILLINEN KÄYTTÖOHJAIN
SAUNAHUONEEN SISÄPUOLELLA
Saunova 2.0
80 mm
122 mm
37 mm
(Cut)
4.
6.
Casing
Kotelointi
Etunäyttö
Top cover
INSIDE THE SAUNA ROOM
OUTSIDE THE SAUNA ROOM
SAUNAHUONEEN ULKOPUOLELLA
RJ-kaapeli seinän sisällä
OK to install
in the surface
with moulding
Inside the wall RJ cable
Insulation
Do not installl
RJ cable
on this area
HEATER
FLOOR
Max. 800mm from the floor
Min. 600mm
USER INTERFACE KIUAS
OHJAUSPANEELI
Max 800mm lattiasta
LATTIA
360°
180°
Min. 1000mm
Min. 500mm
150mm
Min. 1000mm
Min. 1000mm
See Airvent
illustration
Asenna lämpötilatunnistin kiukaan yläpuolelle (Katso kuva 6)
Älä asenna tunnistinta lähelle ilmanvaihtoventtiilejä. Liian lähellä tunnistimia olevat
ilmanvaihtoventtiilit viilentävät tunnistimia ja antavat väärän tiedon tehoyksikölle saunan
lämpötilasta, johtaen kiukaan mahdolliseen ylikuumenemiseen.
SENSOR
LÄMPÖTILATUNNISTIN
Place the sensor over the heater. (See g. 6)
Do not place the sensors near the air ventilation. The closeness of the air vent cools
down the sensor. Thus, an incorrect temperature is displayed and the heater may over-
heat.
Kuva 6
Fig. 6
Tuloilmaventtiilin asentaminen
Air vent installation
Suuntaamaton
ilmavirta
Non-directed
airow
Directed airow
Suunnattu
ilmavirta
Sensori
Sensor
Sensor
Sensori
Tunnistin
Sensor
Tunnistin
Sensor
Lämpötilatunnistin
Temperature Sensor
Katto
Ceiling
ILMANVAIHTO
AIR VENT
ILMANVAIHTO
AIR VENT
ILMANVAIHTO
AIR VENT
KATTO
CEILING
Ylänäkymä
Top view Sivunäkymä Side view
SEINÄ
WALL
SEINÄ
WALL
LATTIA
FLOOR
SENSORIN PAIKKA
SENSOR LOCATION
NOTE!
Do not place the sensors too near to air ventila-
tion (not under 1000mm) or not under 500mm
from air ventilation, which is directed away from
sensors.
HUOM!
Älä asenna lämpötilatunnistinta alle 1000
mm etäisyydelle suuntaamattomasta
tuloilmaventtiilistä tai alle 500 mm etäisyydelle
tunnistimesta poispäin suunnatusta venttiilistä.

SUOMI
14
OVITUNNISTINVARAUS
Muussa kuin kotikäytössä on suositeltavaa asentaa ovitunnistin (lisävaruste). Sille on
varattu omat riviliittimet ohjauskeskuksessa (Katso sivu 24). Ovitunnistin kytkee pois
päältä kaikki aktiiviset esiajastustoiminnot mikäli ovi on auki.
Ovitunnistin myös varmistaa, että saunan ovi ei ole liian pitkään avoinna kiukaan ollessa
päällä. Jos kiuas on päällä ja ovi auki yli 15min, yli 15 minuuttia, varoitusääni ja ”oPEn”-
teksti näytössä ilmoittavat asiasta. Kiuas sammuu tällöin automaattisesti.
TUULETIN OMINAISUUS (LISÄVARUSTE)
Tuuletinta voi käyttää vain combi ohjauskeskuksessa. Tuuletin voidaan säätää päälle ja
pois (ON/OFF). Max teho 100W 230V jännitteessä.

ENGLISH 15
DOOR SENSOR
In other than household use, it is recommended to install door sensor. The door sensor
disables all pre-run operations if the door is opened while the pre-run countdown is active.
The door sensor also ensures that the door is not open for long periods of time when
the heater is on. If the heater is on and the door is open for more than 15minutes, an
alarm and “oPEn” will be displayed to warn the user. The heater will be switched off
automatically.
FAN FEATURE (OPTIONAL)
The fan function can only be activated if the combi feature is present on the control unit.
Fan can be switched On/Off. The maximum power is 100W with 230 VAC.

SUOMI | ENGLISH
16
0Pois päältä=
=
=
Valot päällä
Ohjauskeskus
päällä
II
I
99 tuntia
Maksimi päälläoloaika
Maksimi
esiajastusaika
DIP-kytkin
1,2,3
1 tunti
Saunan päälläoloaika Kiukaan päälläoloaika Saunan päälläoloaika
2 tuntia 4 tuntia
001 010 011 000 100 101 110 111
6 tuntia 8 tuntia 12 tuntia 18 tuntia 24 tuntia
5t 15min-
höyry
5t 45min-
höyry
Sauna Tyyppi Kotisauna Hotellit, kerrostalot Yleinen sauna
MAKSIMI PÄÄLLÄOLOAJAT
Maksimi päälläoloaika riippuu saunan käyttökohteesta. Kotikäytössä maksimiaika on rajattu
kuuteen tuntiin. Sisältäen esiajastuksen ja päälläoloajan*. Tehdasasetus on kuusi tuntia.
Taloyhtiöissä, hotelleissa ja muissa vastaavissa kohteissa maksimiaika on rajattu 12 tuntiin,
sisältäen esiajastuksen ja päälläoloajan.
Yleisissä saunoissa päälläoloaika voi olla joko 18 tai 24 tuntia. Mikäli päälläoloaika on ajastettu
24 tuntiin, sauna on aina päällä ja vaatii jatkuvaa valvontaa.
KIUKAAN PÄÄKYTKIN
Kiukaan pääkytkin on sijoitettu kiukaan alaosaan.
Pääkytkin irroittaa kiukaan elektroniikan
verkkojännitteestä.
Saadaksesi kiukaan käyttöön vaihda pääkytkimen
asento I. Ainostaan tässä kytkimen asennossa
ohjauskeskus voi ohjata kiuasta ja ohjauskeskuksen
muut toiminnot toimivat normaalisti.
Ohjauskeskuksen irroitus verkosta tapahtuu
kääntämällä pääkytkin keskiasentoon (asento 0).
Saunahuoneen valon voi laittaa päälle kääntämällä
pääkytkin asentoon II. Tällöin ohjauskeskuksen
elektroniikka säilyy verkosta irroitettuna.
*) IEC 60335-2-53 mukaan
Kiukaan maksimi päälläoloaika määritetään DIP-kytkimestä joka sijaitsee tehoyksikön
piirikortilla. (Lisätietoa DIPkytkimestä ja päälläoloajan asetuksista kappaleessa sivulla 20).
Asetuksia saa muuttaa ainoastaan valtuutettu sähköasentaja. Kun tehoyksikön DIP-kytkimen
asetuksia muutetaan, kyseisen maan lakeja ja säädöksiä tulee noudattaa. Esiasetusaika on 6
tuntia. Ks. alla oleva Taulukko.

SUOMI | ENGLISH 17
0 =
=
=
II
I
OFF
LIGHT ON
UNIT ON
0II I
Sauna Type Domestic sauna Hotels, Condominiums Public sauna
DIP switch
1,2,3
1h
Sauna on-time Heater on-time Session time
2h 4h
001 010 011 000 100 101 110 111
6h 8h 12h 18h 24h
5h 15min-
sauna
5h 45min-
sauna
Max. time
Max. pre-run time 99h
MAXIMUM SESSION TIME
The maximum sauna session time depends on the purpose of the sauna. For domestic use,
the total on-time of the sauna is limited to 6 hours. It includes pre-run time and the session
time*. The factory setting for the control unit is 6 hours.
For condominiums, hotels and similar locations, the operating period of the sauna heater is
limited to 12 hours, including the pre-run time and the session time.
For public sauna, the operating period of the sauna heater can be either 18 or 24 hours. Please
note, if the public sauna is set to 24 hours, it will be on constantly. It needs to be continuously
attended.
THE HEATER MAIN SWITCH
The heater main switch can be found on the lower part of
the heater. Using this switch, you can isolate the electronics
from the mains power supply.
In order to put the unit into operation, switch to the rst
position (switch position I). In this switch position all control
unit’s functions work normally.
In case of breakdown, press the control unit switch on the
left part of the rocker to the middle position (switch position
0). The unit is now completely switched off.
In order to switch on the light in the sauna when the unit
is switched off, press on the left part of the rocker to the
second position (switch position II). Quality requirements
for water which is thrown to the heater.
*) IEC 60335-2-53
The maximum heater on-time is set by the switches on DIP switch in the power controller, (See
also DIP switch session time settings in page 21). Only a qualied electrician can change the
settings. The standards and regulations of the country where the control unit is installed must
be followed when setting the DIP switch. Default time is 6 hours. See table below.

ENGLISH 19
SUOMI
18
ELECTRICAL DIAGRAM
KYTKENTÄKAAVIO
Sauna Heater
4,5 kW - 9,0 kW Sauna Heater
4,5 kW - 9,0 kW
230V 1N~
50/60Hz
Max. 9.0 kW
L1
N
PE
Power Supply
The cable must be
HO7RN-F type or its
equivalent.
230V 1N~
50/60Hz
3 core cable
Single Phase
USED FOR
PE
Ground
4 meters
4 meters
L1
L2
L3
N
PE
Power Supply
The cable must be
HO7RN-F type or its
equivalent.
PE
Ground
100 W
AC1
Light
BROWN BROWN BLUE WHITE WHITE BLACK
T/H Sensor
Sensors
FUS TSFUS TS
1
42
3
FUS TS
1
4
2
31
4
TS1 TS2
Temperature
Sensor
with Fuse
Temperature &
Humidity
Sensor
Opt onal
Temperature
Sensor
for Bench Area
BLUE
WHITE
BLUE
iOpt onali
BLACK
Primary
For DIP switch
setting refer to
page 21
Error
Indicator
LEDs
Supply
160 mA
Fuse Glass
Light
1000 mA
Fuse Glass
400V 3N~
50/60Hz
400V 3N~
50/60Hz
Max. 9.0 kW
Control Unit Main Switch
BROWN BLACK BLUE
1 1 0 1
5 core cable
Separate
Control Interface
Separate
Control Interface
SAU-UI-V2 SAU-UI-1
Remote
ON
Switch
Connect One Interface Only
Safety
Switch
TB: Control of Heating
1 1 1 3
2
SAFETY
SWITCH
REM ON
434 2 4
REM ON
SAFETY
SWITCH
EMPTY SAFETY
SESSION
TEMP SLAVE COMBI
1 2 3
TB
LIGHT
NN
Lämmityksen
ohjaus
lämpötila-
anturi
ylikuumenemis-
suojalla
Lisävaruste
Lämpötila-anturi
lauteille
Lisävaruste
Yhdistetty lämpötila-
ilmankosteus-anturi

SUOMI
20
1=
=
ON
OFF 0
DIP-kytkimen
katkaisijat Toiminto Päällä | ON Pois | OFF
1
Päälläoloaika Katkaisin
2
Katkaisin
1
Katkaisin
3
1 tunti
2 tuntia
4 tuntia
6 tuntia
8 tuntia
12 tuntia
18 tuntia
24 tuntia
0
0
0
0
1
1
1
1
0
1
1
0
0
0
1
1
1
0
1
0
0
1
0
1
Slave
- - -
*Turvakytkin
Combi-toiminto pois päältä
Ohjain
**Ovikytkin
Kontaktori
Combi kiukaan ja Saunova 2.0
keskuksen välillä kaksi signaalia
(Empty, Level) vedenpinnan
määrittämiseen
Combi kiukaan ja Saunova 2.0
keskuksen välillä yksi signaali (Wm)
vedenpinnan määrittämiseen
Combi-toiminto päällä
2
3
4
5
6
7
8
Session time
Session time
Session time
Combi mode
Empty
Safety/door switch
EMPTY SAFETY SLAVE COMBI
SESSION
DIP-KYTKIN
DIP-KYTKIMEN TOIMINNOT
DIP-kytkimen #8 turvakytkin -toiminto on käytettävissä kun katkaisija on päällä ja ovikytkin
käännettynä pois päältä. Toimintoja ei voi käyttää samanaikaisesti.
*Turvakytkin
Turvakytkin -toiminto katkaisee kiukaan virran mikäli kiukaalle päätyy sinne kuulumatonta
helposti syttyvää materiaalia.
**Ovikytkin
Asenna ovikytkin toimintaan ja liitä se ohjaimeen. Signaali välittyy ohjaimelle aina oven ollessa
avoinna. Ohjain menee pois päältä mikäli ovi avataan PRE-RUN -tilan ollessa päällä. Ohjaimen
virta sammuu, mikäli ovi jätetään yli 15min auki ja käynnistyy jälleen uudelleen kun ovi
suljetaan.
PÄÄLLÄOLOAIKA
Päälläoloaikaa voidaan säätää käyttäjän mieltymyksen mukaan tehoyksikön DIP-kytkimellä
olevilla katkaisimilla.

ENGLISH 21
Session
Time
Switch
2
Switch
1
Switch
3
1=
=
ON
OFF 0
DIP Switch # Function ON OFF
1
1h
2h
4h
6h
8h
12h
18h
24h
0
0
0
0
1
1
1
1
0
1
1
0
0
0
1
1
1
0
1
0
0
1
0
1
Session time
Session time
Session time
Combi mode
Slave
- - -
Empty
Safety/door switch *Safety switch
Combi mode OFF
Controller
**Door switch
Contactor
Combi heater with
1 signal (Wm) for
water level detection
Combi heater with
2 signal (Empty & Level)
for water level detection
Combi mode ON
2
3
4
5
6
7
8
EMPTY SAFETY SLAVE COMBI
SESSION
DIP SWITCH
DIP SWITCH FUNCTIONS
In DIP switch #8, the Safety Switch function is available when it is switched ON and Door
Switch function when it is OFF. Both functions cannot work at the same time.
*Safety Switch
The safety switch function is for a triggering device that will cut the heater connection when a
combustible foreign object is thrown to the heater.
**Door Switch
Install a door sensor and connect it to the control. A signal is channel to the control when the
door is open. The control will switch OFF when the door is open during PRE-RUN MODE. When
the control is in ON MODE and the door was left open for more than 15mins, the control will
switch OFF and turn ON again when the door is close.
SESSION TIME
Session time can be set according to user preference by session dip switches on the power
controller board.
