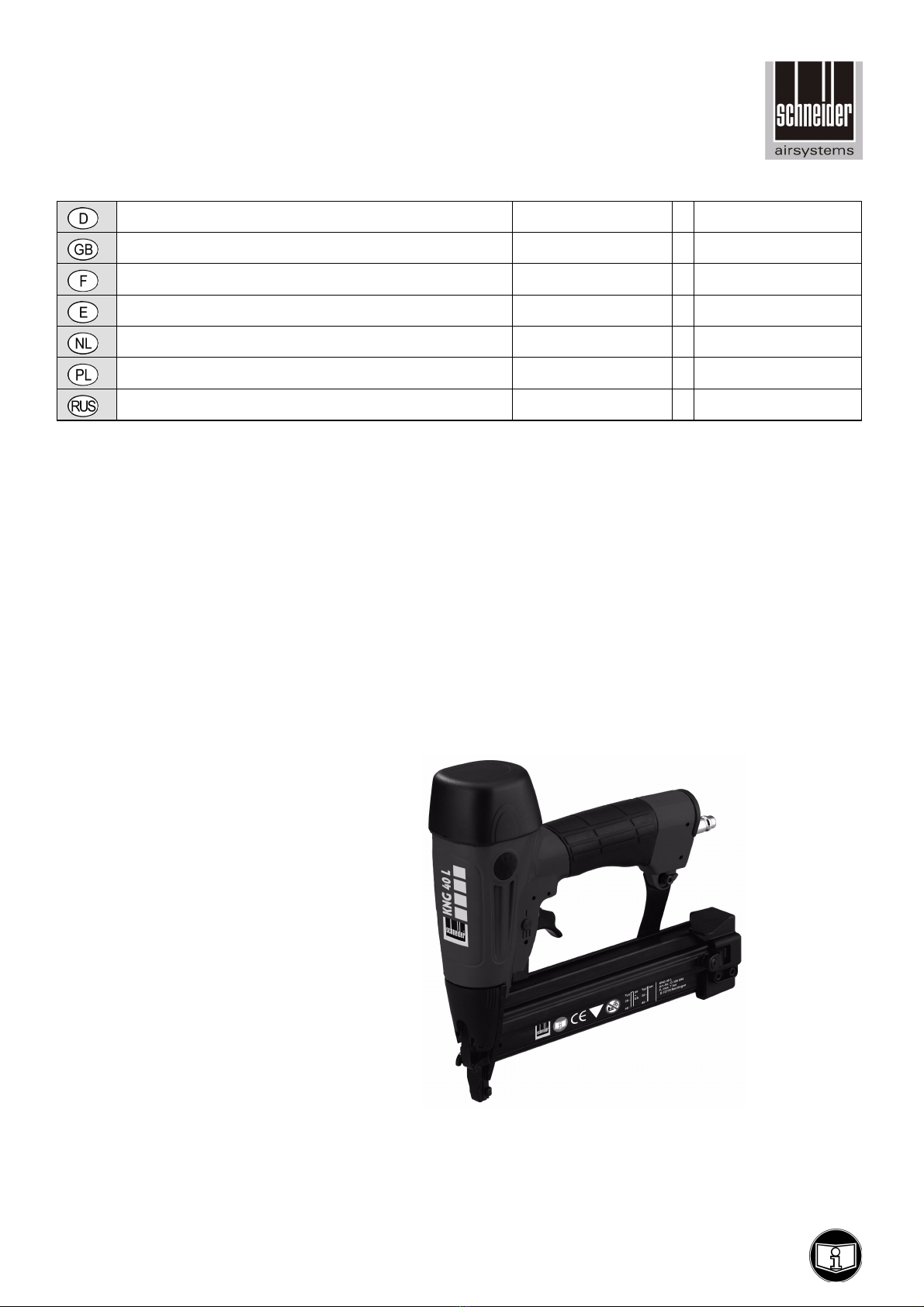

Schneider Airsystems KNG 40 SYS Installation instructions

G880513_001
2008/12/risa-08
Originalbedienungsanleitung Teil 1 I/ 1 Teil 2 II/ 1
Original operating manual Part 1 I/ 3 Part 2 II/ 6
Notice d’utilisation d’origine Partie 1 I/ 5 Partie 2 II/ 11
Manual de instrucciones original Parte 1 I/ 7 Parte 2 II/ 17
Originele gebruiksaanwijzing Deel 1 I/ 9 Deel 2 II/ 23
Oryginalna instrukcja eksploatacji Części 1 I/ 11 Części 2 II/ 28
Оригинал Руководство по эксплуатации Часть 1 I/ 13 Часть 2 II/ 34
KNG 40 SYS
D300044

KLG 40 SYS
I/ 1
D
Inhaltsverzeichnis - Teil 1
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
1.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Achtung: Bedienungsanleitung Teil 2
lesen und beachten!
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
1.2 Lieferumfang
– Kombinagler
– Inbusschlüssel 3 mm
– Ölflasche
– Schutzbrille
– Stauchkopfnägel
– Klammern
–Systainer
– Bedienungsanleitung
1.3 Bestimmungsgemäße
Verwendung
Der druckluftbetriebene Kombinagler
ist ein Gerät für den handwerklichen Einsatz
und eignet sich zum:
ausschließlichen Befestigen von Nut- und Fe-
derbrettern, Zierleisten, Sockelleisten, Ver-
kleidungen oder ähnlichen Materialien.
Jede andere Verwendung ist zweckentfrem-
det.
1.4 Technische Daten
1.1 Allgemeine Hinweise................. 1
1.2 Lieferumfang ........................... 1
1.3 Bestimmungsgemäße Verwendung 1
1.4 Technische Daten ..................... 1
1.5 Aufbau ................................... 2
1.6 Inbetriebnahme ....................... 2
1.7 EG-Konformitätserklärung ......... 2
Luftverbrauch (pro Eintreibvorgang) 0,7 l/Schlag
Maximal zulässiger Druck 8 bar
Arbeitsdruck (Fließdruck) 4 - 8 bar
Verwendbare Klammern (Länge) 16 - 40 mm
Klammer Drahtstärke Typ 90 1,05 x 1,27 mm
Klammer Drahtstärke Typ ES 0,8 x 1,1 mm
Klammer Rückenbreite Typ 90 5,5 mm
Klammer Rückenbreite Typ ES 6,0 mm
Stauchkopfnagel Drahtstärke
0,9 x 1,2 mm
Verwendbare Stauchkopfnägel (Länge)
16 - 40 mm
Magazinkapazität Klammer Typ 90 150 Stück
Magazinkapazität Klammer Typ ES
125 Stück
Magazinkapazität Stauchkopfnägel
125 Stück
Klammer- / Nagelbindung Klebstoff
Verstellung der Eintriebtiefe
Stellrad
Eintreibvorgang (Stück je Sekunde)
0,7 Stück/sec
Auslösung: (Einzelschuss) mit Sicherungsfolge
Impulsschalldruckpegel L
pa 1m
(in 1 m Abstand)
nach DIN 45 635, Teil 66 102 dB(A)
Impulsschallleistungspegel L
wa
nach DIN 45 635, Teil 66 110 dB(A)
Vibration ( unter Last) nach DIN EN 28 662, Teil1 2,3 m/s
2
Abmessungen: Breite x Tiefe x Höhe 270 x 62 x 245 mm
Empfohlener Schlauchdurchmesser (innen) bei L= 10 m 9 mm
Gewicht 1,4 kg

I/ 2
KLG 40 SYS
D
1.5 Aufbau
1.6 Inbetriebnahme
Achtung: Bedienungsanleitung Teil 2
lesen und beachten!
Achtung: Gerät drucklos machen!
1.7 EG-Konformitätserklä-
rung
Wir erklären in alleiniger Verantwortung,
dass dieses Produkt mit folgenden Richtlinien
und Normen übereinstimmt:
DIN EN ISO 12100; DIN EN 792;
BGR 500;
98/37/ EG (bis 28.12.2009);
2006/42/ EG (ab 29.12.2009).
i.V. Marco Lodni
Leiter Entwicklung/Versuch
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
01 Stecknippel
02 Abzugshebel
03 Sperrhebel
04 Magazin
05 Magazinschieber
06 Auslösesicherung
08 Tiefenregulierung
Klammergerät Serien-Nr.
KLG 40 SYS G300043
Jahr der CE-Kennzeichnung: 2008

KLG 40 SYS
I/ 3
GB
Table of contents - Part 1
The specified illustrations appear at the be-
ginning of the Operating Instructions.
1.1 General information
Observe the safety instructions!
Read the Instruction Manual!
Note: Read and memorise part 2 of the
instruction manual!
Subject to technical modifications. Illustra-
tions may deviate from the original.
1.2 Scope of delivery
– Multi-purpose nail driver
– Allen wrench 3 mm
– Oil bottle
– Safety glasses
– Pan-head nails
–Staples
–Systainer
– Instruction manual
1.3 Conventional use
The compressed air multi-purpose nail driver
is an industrial tool designed for:
Fastening tongue and groove boards, deco-
rative strips, skirting board, panelling or sim-
ilar materials.
Any other type of use is considered contrary
to the intended use.
1.4 Technical data
1.1 General information .................. 3
1.2 Scope of delivery ...................... 3
1.3 Conventional use ...................... 3
1.4 Technical data .......................... 3
1.5 Components............................. 4
1.6 Commissioning ......................... 4
1.7 EC Declaration of Conformity...... 4
Air consumption (for each insertion) 0,7 l/impact
Max. permissible pressure 8 bar
Working pressure (flow pressure) 4 - 8 bar
Compatible staplers (length) 16 - 40 mm
Staple wire thickness, type 90 1,05 x 1,27 mm
Staple wire thickness, type ES 0,8 x 1,1 mm
Staple back width, type 90 5,5 mm
Staple back width, type ES 6,0 mm
Pan-head nail wire thickness 0,9 x 1,2 mm
Compatible pan-head nails (length) 16 - 40 mm
Magazine capacity, staple type 90 150 Piece
Magazine capacity, staple type ES 125 Piece
Magazine capacity, pan-head nails 125 Piece
Staple / Nail bonding Adhesive
Insertion depth adjustment Adjusting wheel
Insertion (quantity per second) 0,7 Quantity/sec
Release: (single shot) with safety activation
Pulse sound pressure level L
pa 1m
(at distance of 1 m)
as per DIN 45 635, part 66 102 dB(A)
Pulse sound power level L
wa
as per DIN 45 635, part 66 110 dB(A)
Vibration (under load) as per DIN EN 28 662, Part1 2,3 m/s
2
Overall dimensions: width x depth x height 270 x 62 x 245 mm
Recommended hose diameter (inner) at L= 10 m 9 mm
Weight 1,4 kg

I/ 4
KLG 40 SYS
GB
1.5 Components
1.6 Commissioning
Note: Read and memorise part 2 of the
instruction manual!
Caution: Depressurise the unit!
1.7 EC Declaration of Con-
formity
We declare under our sole responsibility that
this product complies with the following
guidelines and standards:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/ EC (before 28.12.2009),
2006/42/ EC (after 29.12.2009).
pp Marco Lodni
Head of Development/Testing
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
01 Plug nipple
02 Trigger lever
03 Catch lever
04 Magazine
05 Magazine slide
06 Trigger safety device
08 Depth setting
Stapler Serial no.
KLG 40 SYS G300043
Year of CE mark: 2008:

KLG 40 SYS
I/ 5
F
Table des matières - partie 1
Les illustrations indiquées se trouvent au dé-
but de la notice d'utilisation.
1.1 Généralités
Tenir compte des consignes de sécurité!
Lire la notice d'utilisation!
Attention: consulter et respecter les
consignes du mode d'emploi, partie 2 !
Sous réserve de modifications techniques.
Les illustrations peuvent différer du produit
original.
1.2 Eléments fournis
– Cloueur combiné
– Clé Allen 3 mm
– Burette d'huile
– Lunettes de protection
– Clous à tête refoulée
–Agrafes
–Systainer
– Mode d'emploi
1.3 Consignes d'utilisation
Le cloueur combiné pneumatique
est un appareil à destination des artisans,
spécialement conçu pour :
la fixation de rainures et de languettes, de
baguettes décoratives, de baguettes de so-
cle, d'habillages et de matériaux assimilés.
Toute autre utilisation est détournée de sa
destination première.
1.4 Caractéristiques techniques
1.1 Généralités .............................. 5
1.2 Eléments fournis....................... 5
1.3 Consignes d'utilisation ............... 5
1.4 Caractéristiques techniques........ 5
1.5 Structure ................................. 6
1.6 Mise en service......................... 6
1.7 Déclaration de conformité CE...... 6
Consommation d'air (par enfoncement) 0,7 l/impulsion
Pression maximale admissible 8 bars
Pression de service (pression d'écoulement) 4 - 8 bars
Agrafes compatibles (longueur) 16 - 40 mm
Épaisseur de fil des agrafes type 90 1,05 x 1,27 mm
Épaisseur de fil des agrafes type ES 0,8 x 1,1 mm
Largeur de dos des agrafes type 90 5,5 mm
Largeur de dos des agrafes type ES 6,0 mm
Épaisseur de fil des clous à tête refoulée 0,9 x 1,2 mm
Clous à tête refoulée compatibles (longueur) 16 - 40 mm
Capacité du chargeur, agrafes type 90 150 unités
Capacité du chargeur, agrafes type ES 125 unités
Capacité du chargeur, clous à tête refoulée 125 unités
Liaison entre les agrafes/clous Colle
Réglage de la profondeur d'insertion Molette
Enfoncement (unités par seconde) 0,7 Unités/s
Déclenchement: (unitaire) avec séquence sécurisée
Niveau de pression sonore ponctuelle L
pa 1m
(à 1 m de distance) selon DIN 45 635, partie 66 102 dB(A)
Niveau de puissance acoustique L
wa
selon DIN 45 635, partie 66 110 dB(A)
Vibrations (en charge) selon DIN EN 28 662, partie 1 2,3 m/s
2
Dimensions : largeur x profondeur x hauteur 270x 62 x245 mm
Diamètre (intérieur) de tuyau souple recommandé pour L = 10 m 9 mm
Poids 1,4 kg

I/ 6
KLG 40 SYS
F
1.5 Structure
1.6 Mise en service
Attention: consulter et respecter les
consignes du mode d'emploi, partie 2 !
Attention : Mettez l'appareil hors
pression !.
1.7 Déclaration de confor-
mité CE
Nous déclarons, sous notre seule responsa-
bilité, que ce produit est conforme aux direc-
tives et normes suivantes :
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/CE (jusqu'au 28.12.2009) ;
2006/42/CE (à partir du 29.12.2009).
p.p. Marco Lodni
Responsable Développement/Essais
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen, Allemagne
01 Raccord à enficher
02 Gâchette
03 Levier d'arrêt
04 Chargeur
05 Tiroir de chargeur
06 Sécurité anti-déclenchement
08 Réglage en profondeur
Agrafeuse N° de série
KLG 40 SYS G300043
Année du marquage CE : 2008

KLG 40 SYS
I/ 7
E
Índice - Parte 1
Las figuras indicadas se encuentran al princi-
pio del manual de instrucciones.
1.1 Indicaciones generales
Deben observarse las indicaciones de
seguridad.
Leer el manual de instrucciones.
Atención: leer y observar el manual de
instrucciones, parte 2
Reservado el derecho a introducir modifica-
ciones técnicas. Las ilustraciones pueden va-
riar con respecto al original.
1.2 Suministro
– Clavador combinado
– Llave Allen 3 mm
– Botella de aceite
– Gafas de protección
– Clavos de cabeza para recalcado
–Grapas
–Systainer
– Manual de instrucciones
1.3 Uso previsto
El clavador combinado accionado por aire
comprimido
es una herramienta de uso profesional
diseñada para:
Fijar tablas con ranura y lengüeta, molduras
decorativas, listones de zócalo, revestimien-
tos o materiales similares.
Cualquier otro uso se considera inadecuado.
1.4 Datos técnicos
1.1 Indicaciones generales............... 7
1.2 Suministro ............................... 7
1.3 Uso previsto............................. 7
1.4 Datos técnicos.......................... 7
1.5 Composición............................. 8
1.6 Puesta en servicio ..................... 8
1.7 Declaración de conformidad CE... 8
Consumo de aire (por proceso de inserción) 0,7 l/golpe
Máx. presión admisible 8 bar
Presión de trabajo (presión de flujo) 4 - 8 bar
Grapas utilizables (longitud) 16 - 40 mm
Grapas, grosor de alambre, mod. 90 1,05 x 1,27 mm
Grapas, grosor de alambre, mod. ES 0,8 x 1,1 mm
Grapas, ancho del lomo, mod. 90 5,5 mm
Grapas, ancho del lomo, mod. ES 6,0 mm
Clavos de cabeza para recalcado, grosor 0,9 x 1,2 mm
Clavos de cabeza para recalcado adecuados (longitud) 16 - 40 mm
Capacidad del cargador para grapas mod. 90 150 pieza
Capacidad del cargador para grapas mod. ES 125 pieza
Capacidad del cargador para clavos 125 pieza
Unión de las grapas/clavos pegamento
Ajuste de la profundidad de inserción ruedecilla
Proceso de inserción (unidades por segundo) 0,7 Uds./s
Disparo: (disparo único) con activación de seguro
Nivel de intensidad sonora por impulso L
pa 1m
(a 1 m de distancia) según DIN 45 635, parte 66 102 dB (A)
Nivel de potencia sonora por impulso L
wa
según DIN 45 635, parte 66 110 dB (A)
Vibración (bajo carga) según DIN EN 28 662, parte 1 2,3 m/s
2
Dimensiones: ancho x profundidad x alto 270 x 62 x 245 mm
Diámetro (interior) de manguera recomendado para L= 10 m 9 mm
Peso 1,4 kg

I/ 8
KLG 40 SYS
E
1.5 Composición
1.6 Puesta en servicio
Atención: leer y observar el manual de
instrucciones, parte 2
Atención: ¡despresurizar el aparato!
1.7 Declaración de confor-
midad CE
Por la presente declaramos bajo nuestra ex-
clusiva responsabilidad que este producto
cumple con las siguientes directivas y nor-
mas:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/ CE (hasta 28.12.2009);
2006/42/ CE (desde 29.12.2009).
p. p. Marco Lodni
Director de desarrollo y ensayo
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
01 Boquilla insertable
02 Gatillo
03 Palanca de bloqueo
04 Cargador
05 Corredera del cargador
06 Seguro contra disparo
08 Regulación de profundidad
Grapadora N.º serie
KLG 40 SYS G300043
Año del marcado "CE" de conformidad:
2008

KLG 40 SYS
I/ 9
NL
Inhoudsopgave - deel 1
De vermelde afbeeldingen staan in het begin
van de gebruiksaanwijzing.
1.1 Algemene aanwijzingen
Veiligheidsaanwijzingen in acht nemen!
Gebruiksaanwijzing doorlezen!
Let op: gebruiksaanwijzing deel 2 lezen
en in acht nemen!
Technische wijzigingen voorbehouden. Af-
beeldingen kunnen van het origineel afwij-
ken.
1.2 Leveringsomvang
– Combi spijkerapparaat
– Inbussleutel 3 mm
– Oliefles
– Veiligheidsbril
– Platkopnagels
–Nietjes
–Systainer
– Gebruiksaanwijzing
1.3 Toepassing conform de
bepalingen
Het persluchtaangedreven combi spijkerap-
paraat
is een apparaat voor vaklieden
en is geschikt voor het:
uitsluitend bevestigen van veer- en groef
planken, sierstrips, plinten, afwerkingen of
soortgelijke materialen.
Ieder ander gebruik is oneigelijk.
1.4 Technische gegevens
1.1 Algemene aanwijzingen ............ 9
1.2 Leveringsomvang..................... 9
1.3 Toepassing conform de bepalingen 9
1.4 Technische gegevens ................ 9
1.5 Opbouw.................................. 10
1.6 Inbedrijfname.......................... 10
1.7 EG-conformiteitsverklaring ........ 10
Luchtverbruik (per indrijving) 0,7 l/omw
Max. toelaatbare druk 8 bar
Werkdruk (continudruk)) 4 - 8 bar
Te gebruiken nietjes (lengte) 16 - 40 mm
Nietjes draaddikte type 90 1,05 x 1,27 mm
Nietjes draaddikte type ES 0,8 x 1,1 mm
Nietjes rugbreedte type 90 5,5 mm
Nietjes rugbreedte type ES 6,0 mm
Platkopnagels draaddikte 0,9 x 1,2 mm
Toepasbare platkopnagels (lengte) 16 - 40 mm
Magazijncapaciteit nietjes type 90 150 Stuks
Magazijncapaciteit nietjes type ES 125 Stuks
Magazijncapaciteit platkopnagels 125 Stuks
Nietjes- / spijkerbinding Lijm
Instelling van de indrijfdiepte Stelwiel
Indrijfprocedure (stuks per seconde) 0,7 stuks/s
Bediening: (enkel schot) met veiligheid
Pulsgeluidsniveau L
pa 1m
(op 1 m afstand)
conform DIN 45 635, deel 66 102 dB(A)
Pulsgeluidsniveau L
wa
conform DIN 45 635, deel 66 110 dB(A)
Trilling (belast) conform DIN EN 28 662, deel 1 2,3 m/s
2
Afmetingen: breedte x diepte x hoogte 270 x 62 x 245 mm
Aanbevolen slangdoorsnede (binnen) bij L= 10 m 9 mm
Gewicht 1,4 kg

I/ 10
KLG 40 SYS
NL
1.5 Opbouw
1.6 Inbedrijfname
Let op: gebruiksaanwijzing deel 2 lezen
en in acht nemen!
Let op: apparaat drukloos maken!
1.7 EG-conformiteitsverkla-
ring
Wij verklaren in uitsluitende verantwoording
dat dit product overeenkomt met de volgen-
de richtlijnen en normen:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/EG (tot 28.12.2009);
2006/42/EG (vanaf 29.12.2009).
bij volmacht Marco Lodni
Leider Ontwikkeling/Proefneming
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
01 Steeknippel
02 Aftaphendel
03 Vergrendelhefboom
04 Magazijn
05 Magazijnschuif
06 Uitschakelveiligheid
08 Diepteregeling
Nietapparaat Serienr.
KLG 40 SYS G300043
Jaar van de CE-markering: 2008

KLG 40 SYS
I/ 11
PL
Spis treści - części 1
Podane rysunki znajdująsięw załączniku
instrukcji obsługi.
1.1 Wskazówki ogólne
Należy przestrzegaćwskazówek
dotyczących bezpieczeństwa!
Należy przeczytaćinstrukcjęobsługi!
Uwaga: Należy przeczytaći stosować
siędo częśći 2 instrukcji obsługi!
Możliwość zmian technicznych zastrzeżona.
Ilustracje mogąróżnićsięod oryginału.
1.2 Zakres dostawy
–Gwoździarka kombi
– Klucz inbusowy 3 mm
–Butlaoleju
– Okulary ochronne
–Gwoździ z łbem płaskim
–Zszywki
–Systainer
– Instrukcja obsługi
1.3 Użytkowanie zgodne z
przeznaczeniem
Pneumatyczna gwoździarka kombi
jest urządzeniem przeznaczonym do
zastosowańrzemieślniczych
i nadaje siędo:
Wyłącznie do mocowania desek z piórem i
wpustem, listew ozdobnych, cokołów, listew
maskujących i innych materiałów.
Każde inne zastosowanie jest niezgodne z
przeznaczeniem.
1.4 Dane techniczne
1.1 Wskazówki ogólne..................... 11
1.2 Zakres dostawy ........................ 11
1.3 Użytkowanie zgodne z
przeznaczeniem........................ 11
1.4 Dane techniczne ....................... 11
1.5 Konstrukcja.............................. 12
1.6 Uruchamianie ........................... 12
1.7 Deklaracja zgodności WE ........... 12
Zużycie powietrza (na cykl wbijania) 0,7 l/uderzenie
Maks. dopuszczalne ciśnienie: 8 bar
Ciśnienie robocze (ciśnienie przepływu): 4 - 8 bar
Stosowane zszywki (długość) 16 - 40 mm
Grubość drutu zszywki typ 90 1,05 x 1,27 mm
Grubość drutu zszywki typ ES 0,8 x 1,1 mm
Szerokość grzbietu zszywki typ 90 5,5 mm
Szerokość grzbietu zszywki typ ES 6,0 mm
Gwóźdźz łbem płaskim, grubość drutu 0,9 x 1,2 mm
Stosowane gwoździe z łbem płaskim (długość) 16 - 40 mm
Pojemność magazynka zszywek typ 90 150 Szt.
Pojemność magazynka zszywek typ ES 125 Szt.
Pojemność magazynka gwoździ z łbem płaskim 125 Szt.
Łączenie zszywek/gwoździ Klej
Regulacja głębokości wbijania Pokrętło
Proces wbijania (sztuki na sekundę)0,7Szt./sek.
Wyzwalanie: (pojedynczy strzał) z kol. bezpieczeństwa
Poziom impulsowego ciśnienia akustycznego L
pa 1 m
(w odległości 1 m) wg DIN 45 635, cz. 66 102 dB(A)
Poziom hałasu impulsowego L
wa
wg DIN 45 635, cz. 66 110 dB(A)
Wibracje (pod obciążeniem) wg DIN EN 28 662, cz. 1 2,3 m/s
2
Wymiary: szer. x głęb. x wys. 270 x 62 x 245 mm
Zalecana średnica przewodu (wewnętrzna) przy L= 10 m 9 mm
Ciężar 1,4 kg

I/ 12
KLG 40 SYS
PL
1.5 Konstrukcja
1.6 Uruchamianie
Uwaga: Należy przeczytaći stosować
siędo częśći 2 instrukcji obsługi!
Uwaga: Urządzenie pozbawione ciśnienia!
1.7 Deklaracja zgodności
WE
Niniejszym oświadczamy na własną
odpowiedzialność, iżprodukt ten jest zgodny
z następującymi wytycznymi oraz normami:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/WE (do 28.12.2009);
2006/42/WE (od 29.12.2009).
z up. Marco Lodni
Kierownik Działu Rozwoju i Badań
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
01 Złączka wtykowa
02 Dźwignia spustowa
03 Dźwignia blokująca
04 Magazynek
05 Suwak magazynka
06 Zabezpieczenie wyzwalania
08 Regulacja głębokości
Zszywacz Nr seryjny
KLG 40 SYS G300043
Rok oznakowania CE: 2008

KLG 40 SYS
I/ 13
RUS
Оглавление Часть 1
Иллюстрации находятся вначале
руководства по эксплуатации.
1.1 Общие указания
Соблюдайте правила техники
безопасности!
Прочитайте руководство по
эксплуатации!
Внимание: прочитайте исоблюдайте
указания руководства по
эксплуатации, часть 2!
Компания оставляет за собой право на
внесение технических изменений.
Иллюстрации могут отличаться от
оригинала.
1.2 Комплект поставки
–Комбинированный гвоздезабиватель
–Ключ свнутренним шестигранником
3мм
–Ёмкость для масла
–Защитные очки
–для гвоздей спотайной головкой
–Скобы
–Систейнер
–Руководство по эксплуатации
1.3 Использование по
назначению
Пневматический комбинированный
гвоздезабиватель
является инструментом ремесленного
применения
иподходит для:
только для крепления шпунтовых досок,
декоративных планок, плинтусовых реек,
обшивки ит. п.
Использование влюбых других целях
является использованием не по
назначению.
1.4 Технические характеристики
1.1 Общие указания ...................... 13
1.2 Комплект поставки .................. 13
1.3 Использование по назначению .13
1.4 Технические характеристики .... 13
1.5 Конструкция............................ 14
1.6 Ввод вэксплуатацию ............... 14
1.7 Декларация осоответствии ЕС.. 14
Расход воздуха (на цикл забивания)0,7л/удар
Mаксимально допустимо Давление 8бар
Pабочее давление (скоростной напор) 125 бар
Используемые скобы (длина)16-40мм
Толщина проволоки скобы, тип 90 1,05 x 1,27 мм
Толщина проволоки скобы, тип ES 0,8 x 1,1 мм
Ширина скобы, тип 90 5,5 мм
Ширина скобы, тип ES 6,0 мм
Толщина гвоздей спотайной головкой 0,9 x 1,2 мм
Используемые гвозди спотайной головкой (длина)16-40мм
Ёмкость магазина для скоб, тип 90 150 штук
Ёмкость магазина для скоб, тип ES 125 штук
Ёмкость магазина для гвоздей спотайной головкой 125 штук
Соединение: скоб/гвоздей Клей
Регулировка глубины забивания Регулировочное колёсико
Цикл забивания (шт. всекунду)0,7шт. всекунду
Одиночный удар споследующимстопорением
Уровень импульсного звукового давления L
pa 1m
(на расстоянии 1 м) согласно DIN 45 635, ч66 102 дБ (A)

I/ 14
KLG 40 SYS
RUS
1.5 Конструкция
1.6 Ввод вэксплуатацию
Внимание: прочитайте исоблюдайте
указания руководства по
эксплуатации, часть 2!
Внимание: Сбросьте давление в
устройстве!
1.7 Декларация о
соответствии ЕС
Мы заявляем со всей ответственностью,
что данное изделие соответствует
следующим стандартам идирективам:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/EC (до 28.12.2009);
2006/42/EC (с29.12.2009).
Во исполнение, Марко Лодни
Руководитель конструкторско-
испытательного отдела
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Уровень мощности импульсных звуковых колебаний L
wa
согласно DIN 45 635, ч66 110 дБ (A)
Вибрация (под нагрузкой) согласно DIN EN 28 662, ч12,3м/с
2
Размеры: Ширина x Глубина x Высота 270x 62x245 мм
Рекомендуемый диаметр шланга (внутренний) при L = 10 м9мм
Масса 1,4 кг
01 Вставной ниппель
02 Спусковой рычаг
03 Блокировочный рычаг
04 Магазин
05 Заслонка магазина
06 Защита от непреднамеренного
срабатывания
08 Регулировка глубины
Скобозабиватель Серийный №
KLG 40 SYS G300043
Год маркировки CE: 2008

KLG / KNG / SNG
II/ 1
D
Inhaltsverzeichnis - Teil 2
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
2.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Prüfungen, Einstellungen, Wartungsarbeiten
in einem Wartungsbuch dokumentieren.
Bei Fragen Bezeichnung und Art.-Nr. des Ge-
rätes angeben. Außerhalb von Deutschland
können andere gesetzliche oder sonstige
Vorschriften gelten als hier beschrieben.
Die Bedienungsanleitung muss vor Anwen-
dung des Gerätes gelesen, beachtet und der
Anwender jährlich unterwiesen werden!
Achtung: Bedienungsanleitung Teil 1
lesen und beachten!
Alle Bilder, auf die im Text mit (Bild …) ver-
wiesen wird, finden Sie in Teil 1.
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
Verwendbare Energie: Ausschließlich gerei-
nigte, kondensatfreie und ölvernebelte
Druckluft.
Leistungsgröße Kompressor: maßgebend ist
der Luftverbrauch des Gerätes / Werkzeu-
ges.
2.2 Symbole
Achtung: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!
2.1 Allgemeine Hinweise.................. 1
2.2 Symbole .................................. 1
2.3 Sicherheitshinweise................... 2
2.4 Inbetriebnahme........................ 3
2.5 Wartung .................................. 4
2.6 Außerbetriebnahme................... 4
2.7 Ersatzteilservice ....................... 4
2.8 Gewährleistungsbedingungen ..... 4
2.9 Störungsbehebung.................... 4
Symbol Signalwort Gefahrenstufe Folgen bei Nichtbeachtung
GEFAHR unmittelbar drohende Gefahr Tod, schwere Körperverletzung
WARNUNG mögliche drohende Gefahr Tod, schwere Körperverletzung
VORSICHT mögliche gefährliche Situation Leichte Körperverletzung
HINWEIS mögliche gefährliche Situation Sachschaden
Symbol Bedeutung Folgen bei Nichtbeachtung
Bedienungsanleitung lesen
Körperverletzung oder Tod des Bedieners
Sachschaden
falsche Bedienung
Symbol Bedeutung Symbol Bedeutung
Augenschutz tragen! Schutzhandschuhe tragen!
Staubmaske tragen! Gehörschutz tragen!
Gefahren und Sicherheitshin-
weise beachten! Gerät ölen!

II/ 2
KLG / KNG / SNG
D
2.3 Sicherheitshinweise
Explosionsgefahr! Stolperfalle!
Symbol Bedeutung Symbol Bedeutung
GEFAHR
Explosionsgefahr!
X Nicht in explosionsgefährdeten Bereichen
arbeiten!
X Maximalen Druck beachten (siehe Bedie-
nungsanleitung Teil 1, Kapitel: "Techni-
sche Daten")!
X Nur Energie Druckluft verwenden.
X Keinen Sauerstoff oder andere Gase ver-
wenden!
WARNUNG
Peitschender Druckluftschlauch beim
Öffnen der Schnellkupplung!
X Druckluftschlauch festhalten!
WARNUNG
Aufwirbeln von Staub, Flüssigkeiten,
Schmutzpartikeln Funken während des
Betriebes.
X Staubmaske tragen!
X Schutzbrille
X Schutzhandschuhe tragen!
WARNUNG
Lärm während des Betriebes.
X Gehörschutz tragen!
WARNUNG
Bei Wartungs-, Reparaturarbeiten,
beim Auffüllen von Klammern oder Nä-
geln:
X Druckluftanschluss trennen!
X Gerät drucklos machen!
WARNUNG
Rückschlag des Gerätes möglich!
X keine Unterlage zur Begrenzung der Ein-
schlagtiefe verwenden!
WARNUNG
Freifliegende Klammern / Nägel
möglich!
X nicht im freien Raum auslösen!
X Schutzbrille tragen!
WARNUNG
Mögliche Verletzungsursachen vermei-
den!
Bei folgenden Arbeiten Gerät von der
Druckluftquelle trennen:
X Wechsel der Position oder der Gerätschaf-
ten
X Vor dem Auf- / Absteigen von:
Leitern, Gerüsten, Treppen, fahrbaren Ar-
beitsbühnen, Podesten, wackelige Unter-
gründe!
X Werkzeug nie mit gezogenem Abzug
transportieren!
X Auslösesicherungen funktionsfähig hal-
ten.!

KLG / KNG / SNG
II/ 3
D
L
• Schützen Sie sich, andere Personen, Tiere,
Sachgegenstände und Ihre Umwelt durch
jeweils notwendige Schutzmaßnahmen,
Einweisung in die Geräte und Vorkehrun-
gen um Gesundheits-, Sach-, Wert-, Um-
weltschäden oder Unfallgefahren zu
vermeiden.
• Ausgeruht, konzentriert, den sachgerech-
ten Betrieb sicherstellen.
• Reparaturen dürfen nur von Schneider
Druckluft GmbH, oder deren zulässigen
Servicepartnern durchgeführt werden.
•
Verboten: Manipulationen; Zweckent-
fremdungen; Notreparaturen; andere En-
ergiequellen; Sicherheitseinrichtungen
entfernen oder beschädigen; Verwenden
bei Undichtigkeiten oder Betriebsstörun-
gen; keine Originalersatzteile; angegebe-
nen zulässigen Arbeitsdruck (max. + 10%)
überschreiten; ohne Schutzausrüstung ar-
beiten; Gerät unter Druck transportieren,
warten, reparieren, unbeaufsichtigt las-
sen; andere / falsche Schmierstoffe ver-
wenden; rauchen; offenes Feuer;
Aufkleber entfernen.
• Verboten: Verwendung anderer Befesti-
gungsmaterialien als angegeben; lagern
mit vollem Magazin.
• Verboten: Auslösesicherung ( Pos. 06);
Führungsplatte (Pos. 07), berühren.
2.4 Inbetriebnahme
Vor Inbetriebnahme:
1. Technische Daten, Bilder, Positionsnum-
mern, bestimmungsgemäße Verwen-
dung und Sicherheitshinweise beachten
(siehe auch Bedienungsanleitung Teil 1
Kapitel „Technische Daten“ und Kapitel
„Bestimmungsgemäße Verwendung“).
2. Sichtprüfung vornehmen.
3. Nicht unter 5° C anwenden.
4. Wenn einzeln beigelegt: Stecknippel
(Pos. 01) montieren.
Befestigungsmittel laden:
1. Sperrhebel (Pos. 03) aushebeln und Ma-
gazinschieber (Pos. 05) öffnen (Bild 2a).
2. Je nach Unter- / Seiten-/ Oberladerma-
gazin (Pos. 04) mit dem jeweils be-
stimmten Befestigungsmittel laden
(Bild 3a).
(siehe auch Bedienungsanleitung Teil 1
Kapitel „Technische Daten“ und Kapitel
„Bestimmungsgemäße Verwendung“).
3. Magazinschieber (Pos. 05) schließen und
Sperrhebel (Pos. 03) einrasten lassen.
Druckluftanschluss:
1. Wartungseinheit mit Filterdruckminderer
und Nebelöler vorschalten.
2. Schnellkupplung des Druckluftschlau-
ches auf den Stecknippel (Pos. 01) drü-
cken (Bild 1a).
WARNUNG
Durchschlagen von dünnen Werkstü-
cken oder Randbereichen möglich!
X vermeiden bzw. beachten!
VORSICHT
Vibrationen vom Gerät auf den Betrei-
ber während des Lastbetriebes.
X beachten
X Schutzhandschuhe tragen
VORSICHT
Stolperfalle!
Druckluftschläuche, die über den Boden
geführt werden
X vermeiden bzw. beachten!
HINWEIS
Gerät nicht für harte Untergründe wie
Beton, Metall oder ähnliche Materialien
verwenden!

II/ 4
KLG / KNG / SNG
D
Betrieb:
1. Wenn vorhanden: Verriegelung (Pos. 10)
entsichern
2. Notwendigen Druck einstellen
3. Wenn vorhanden: Tiefenregulierung
(Pos. 08) einstellen (Bild 4a).
4. Auslösesicherung (Pos. 06) oder Füh-
rungsplatte (Pos. 07) mit festem Druck
am Werkstück aufsetzen.
5. Abzugshebel (Pos. 02) betätigen.
Nach dem Einsatz:
1. Wenn vorhanden:
Verriegelung (Pos. 10) sichern.
2. Schnellkupplung vom Stecknippel
(Pos. 01) trennen (Bild 1b).
3. Magazin (Pos. 04) entleeren.
4. Gerät mit Druckluft trocken reinigen.
5. Gerät sicher lagern.
2.5 Wartung
L Regelmäßige Schmierung ist erforderlich!
X Ölen über eine Wartungseinheit
mit Filterdruckminderer und Nebelöler.
X Ölen von Hand in den
Stecknippel (Pos. 01).
X Bei längerer Betriebspause zusätzlich über
Stecknippel (Pos. 01) mit Spezialöl für
Druckluftwerkzeuge ölen.
2.6 Außerbetriebnahme
Lagerung: Gereinigt, trocken, staubfrei,
nicht unter 5° C.
Entsorgung: Verpackung / Gerät / verwen-
dete Materialien nach den geltenden gesetz-
lichen Vorschriften entsorgen.
2.7 Ersatzteilservice
Die aktuellen Explosionszeichnungen und Er-
satzteillisten zu unseren Produkten stehen
Ihnen auf unserer Website www.schneider-
airsystems.com/td/ zur Verfügung. Mit spe-
ziellen Fragen wenden Sie sich bitte an den
Schneider Druckluft Service Ihres Landes
(Adressen im Service-Anhang) oder an Ihren
Händler.
2.8 Gewährleistungsbedin-
gungen
Grundlage für Gewährleistungsansprü-
che: komplettes Gerät im Originalzustand /
Kaufbeleg.
Nach den gesetzlichen Bestimmungen
erhalten Sie auf Material- und Ferti-
gungsfehler:
nur privater Gebrauch 2 Jahre;
gewerblicher Gebrauch 1 Jahr
Ausgeschlossene Gewährleistungsan-
sprüche: Verschleiß- / Verbrauchsteile; un-
sachgemäßer Gebrauch; Überlastung /
falscher Druck; Manipulation / Zweckent-
fremdung; mangelnde / falsche / keine War-
tung oder Schmierung; Stoß / Schlag;
Staub- / Schmutzanfall; nicht zulässige / fal-
sche Arbeitsweise; falsche Energie; nicht /
ungenügend aufbereitete Druckluft; Nichtbe-
achten der Bedienungsanleitungen; falsche
Verarbeitungs- / Arbeitsmittel.
2.9 Störungsbehebung
Sicherheitshinweise und Wartungshinweise beachten!
Störung Ursache Behebung
A Gerät ohne Funk-
tion Abzugshebel (Pos. 02) durch Verriegelung (Pos. 10) gesi-
chert
X Abzugshebel (Pos. 02) entriegeln
(Bild 4a)
Arbeitsdruck (Fließdruck) zu
gering
X Arbeitsdruck (Fließdruck) erhö-
hen. Maximalen Arbeitsdruck be-
achten
*
B Druckluft weicht aus
der Öffnung des
Deckels
O-Ring oder Dichtung beschä-
digt oder verschmutzt
X An Schneider Druckluft GmbH
oder einen autorisierten Service-
partner wenden.
****
